تجاوز في نظام التدفئة ، ما هو وما هو مطلوب على الإطلاق

البطارية لا تسخن في منزل خاص

يمكن أن يكون سبب عدم تسخين البطاريات في منزل خاص عددًا من العوامل. يمكننا فقط النظر في السؤال بطريقة عامة. هناك أسباب مختلفة وليست دائمًا واضحة. في بعض الأحيان ، يمكن أن يصبح مثل هذا التافه مثل صنبور معيب أو مدخنة مسدودة حجر عثرة. على الرغم من ذلك ، لا توجد مواقف ميؤوس منها ، الشيء الرئيسي هو تحديد سبب عدم تسخين البطارية في منزل خاص ، والباقي مسألة تقنية.

قوة المرجل غير كافية

إذا كانت البطاريات في منزل خاص لا تسخن جيدًا ، فقد يكمن أحد الأسباب في غلاية التدفئة. في منزلك ، مع احتمال 100٪ تقريبًا ، يمكن القول أن دائرة التدفئة مستقلة. لذلك ، هناك غلاية. يمكن ان تكون:

لماذا البطاريات في منزل خاص لا تسخن جيدا؟ قد يكون السبب هو قوة المرجل المختارة بشكل غير صحيح. أي أنه يفتقر إلى مورد لتسخين الكمية المطلوبة من السائل. أول استدعاء لحقيقة أن الطاقة تم اختيارها بشكل غير صحيح هو التشغيل المستمر للسخان ، دون إيقاف التشغيل.

على الرغم من أن المبادلات الحرارية في هذه الحالة سوف تسخن قليلاً ، لكن. وإذا كان الماء بداخلها باردًا تمامًا ، فهذا يعني أن الغلاية تعطلت أو لا يمكن تشغيلها. تتطلب الوحدات الحديثة الحد الأدنى من الضغط في النظام. إذا لم يتم استيفاء هذا المطلب ، فلن يتم تشغيله. بالإضافة إلى ذلك ، هناك نظام أتمتة وأمن.

خذ على سبيل المثال غلاية تعمل بالغاز. يحتوي على مستشعر يتحكم في دخول جميع الغازات إلى المدخنة. من الممكن أن تكون المدخنة أو بعض أنابيب عادم الدخان مسدودة. على أي حال ، سيرسل المستشعر أمرًا إلى وحدة التحكم ولن يسمح بتشغيل المرجل.

مشاكل البطاريات نفسها

البطاريات لا تسخن في منزل خاص فماذا أفعل؟ إذا لم يتم العثور على مشاكل في الغلاية وهي تعمل بشكل صحيح ، فيجب البحث عن سبب برودة البطاريات في الدائرة نفسها. الخيارات الممكنة:

• بث.
• التلوث؛
• ضغط غير كاف
• أنابيب غير صحيحة
• التوصيل غير الصحيح للمبادلات الحرارية.

إذا كانت البطاريات باردة ، فأنت بحاجة إلى التحقق من جميع العوامل المذكورة أعلاه. لقد كتبنا بالفعل بمزيد من التفاصيل حول ما يجب القيام به إذا لم يتم تسخين البطاريات. خصوصية المنزل الخاص هو أنه يمكن التحكم في جميع الخصائص بشكل مستقل.

ثم تأكد من عدم وجود أوساخ في الأنابيب والمبادلات الحرارية. كيف افعلها؟ سيكون عليك تصريف المياه من البطاريات الباردة في منزل خاص. ما يجب القيام به معروف ، من الضروري فك طرف واحد (سفلي) في البطارية واستبدال وعاء أكبر. إذا تدفقت المياه السوداء ، فلا داعي للتفكير - هذا هو التلوث. من الضروري تنظيف الدائرة لتنظيف المياه. في بعض الأحيان يتدفق الطين السميك من المشعات مع الماء. هذه هي الأوساخ التي تم جمعها بكميات وفيرة.

ما هي الأسباب الأخرى التي قد تكون وراء وجود البطاريات الباردة في منزل خاص؟ إذا كانت المشكلة ليست في الهواء أو التلوث ، فإن الدورة الدموية تكون مضطربة. قد يكون هذا بسبب انخفاض ضغط الدم. بشكل عام ، في الدائرة المستقلة ، لا يتجاوز ضغط المبرد الغلاف الجوي. إذا كان لديك بطاريات جديدة ، فابحث عن جوازات سفرهم. في المبادلات الحرارية الحديثة ، تكون متطلبات ضغط العمل أعلى من النماذج السوفيتية

انتبه لها

انتهاك تداول المبرد

بشكل منفصل ، نعتبر انتهاكًا لتدوير المبرد بسبب الأنابيب والأنابيب غير المناسبة للمبادلات الحرارية ، مما يؤدي إلى برودة البطاريات. في منزلك ، لك مطلق الحرية في اختيار طريقة الأنابيب. يمكن ان تكون:

• نظام تسخين ثنائي الأنابيب
• نظام تسخين أنبوب واحد.

لقد حدث أن كثيرين فضلوا في وقت سابق نظام تدفئة أحادي الأنبوب ، المعروف أيضًا باسم Leningradka. كان يعتقد أنه كان أسهل وأرخص ، لكنه في الواقع ليس كذلك.بالإضافة إلى ذلك ، من الصعب جدًا في هذا المخطط تنظيم درجة حرارة المبادلات الحرارية لأنها بعيدة عن غرفة الغلاية. يجب أن يكون المزيد من الأقسام بعيدًا عن الغلاية. لذلك ، ليس من غير المألوف عدم تسخين آخر بطارية في منزل خاص. المبرد يتدفق عبر أنبوب واحد. في مثل هذا المخطط ، لا عودة.

اتضح أن الماء يدخل المبادل الحراري ، ويبرد هناك ثم يشارك مرة أخرى في التدفق العام. وفقًا لذلك ، بعد كل مبرد ، يصبح التدفق الكلي أكثر برودة. يزداد الفرق مع المسافة من عنصر التسخين. نتيجة لذلك ، يمكن أن يصل الماء إلى المبادل الحراري الشديد البرودة تقريبًا.

في نظام ثنائي الأنابيب ، يمكن إجراء أخطاء في الربط:

• صمامات الإغلاق المثبتة بشكل غير صحيح ؛
• اتصال غير صحيح للمبادل الحراري (هناك ثلاثة أنواع: جانبي ، سفلي ، قطري) ؛
• قطر الفروع المختار بشكل غير صحيح.

ما هي أنواع أنظمة التدفئة

لفهم كيفية توصيل مشعاع التدفئة ، يجب أن تكون على دراية واضحة بالنظام الذي سيتم دمجه فيه. حتى لو تم تنفيذ جميع الأعمال من قبل حرفيين من شركة متخصصة ، فلا يزال صاحب المنزل بحاجة إلى معرفة مخطط التدفئة الذي سيتم تنفيذه في منزله.

تسخين أنبوب واحد

يعتمد على توفير المياه للرادياتير المثبتة في مبنى متعدد الطوابق (عادة في المباني الشاهقة). مثل هذا الاتصال لمبرد التدفئة هو أبسط.

ومع ذلك ، مع توفر التثبيت ، فإن مثل هذا المخطط له عيب خطير واحد - من المستحيل تنظيم إمداد الحرارة. مثل هذا النظام لا يوفر أي أجهزة خاصة. لذلك ، يتوافق نقل الحرارة مع معيار التصميم الذي وضعه المشروع.

تسخين أنبوبين

بالنظر إلى خيارات توصيل مشعات التدفئة ، من الطبيعي الانتباه إلى نظام تسخين ثنائي الأنابيب. يعتمد تشغيلها على تزويد المبرد الساخن من خلال أنبوب واحد ، وإزالة الماء المبرد في الاتجاه المعاكس من خلال الأنبوب الثاني.

هنا يتم تحقيق اتصال موازٍ لأجهزة التسخين. ميزة هذا الاتصال هي التسخين الموحد لجميع البطاريات. بالإضافة إلى ذلك ، يمكن ضبط شدة انتقال الحرارة بواسطة صمام مركب أمام المبرد.

الأهمية! يشير التوصيل الصحيح لمشعات التدفئة إلى الامتثال لمتطلبات الوثيقة التنظيمية الرئيسية - SNiP 3.05.01-85

ما هو نظام التدفئة العائد؟

من خلال معرفة المبادئ الأساسية لجهاز التسخين ، من السهل جدًا الإجابة على سؤال حول ماهية العائد - هذا خط أنابيب يتم من خلاله توجيه الناقل الذي يغادر أجهزة نقل الحرارة إلى معدات الغلاية للتدفئة اللاحقة.

تم تضمين أنبوبين على الأقل للتوصيل في أي جهاز تسخين تقريبًا ، ومع نظام ثنائي الأنابيب ، فإن دوائر الإرجاع والإمداد لها تمييز واضح (مجمعات منفصلة). باستخدام طريقة التوصيل أحادية الأنبوب ، يتم توصيل الأجهزة في سلسلة مع بعضها البعض ، لذلك يتم توصيل أنبوب الإمداد بالبطارية الأولى من المرجل في الدائرة ، وأنبوب الإرجاع هو الذي يخرج من الأخير. عند استخدام "لينينغراد" الشهير ، يجب اعتبار خط العودة هو قسم خط الأنابيب بعد كل السخانات الموجودة في الدائرة.

أرز. 2 مخطط التدفئة متعدد الدوائر للمنزل - مثال

اختيار تجاوز للتدفئة

• يوصى بتحويل الرادياتير في نظام أحادي الأنبوب مع وصلة مرور على شكل مقطع أنبوب بين المدخل والمخرج للرادياتير.
• يتم تحويل مضخة التسخين المركزية ، المثبتة عموديًا على الإمداد من المرجل ، بواسطة ممر جانبي تلقائي مع صمام تفاضلي (كروي) على أنبوب الإمداد. الشركة المصنعة الرئيسية للصمامات التفاضلية هي Invena (بولندا).
• يتم تثبيت TsN أفقيًا على خط العودة بواسطة ممر جانبي بصمام كروي أو بصمام بتلة فحص.

التكلفة التقريبية

السعر التقريبي لعناصر الجهاز:

• صمام تفاضلي (كروي) 1 + 14 Invena ZZ-10-025-500 روبل ؛
• صمام البتلة الأفقي Itap 1 + 14 ″ - 825 روبل ؛
• صمام كروي 1 + 14 ″ - 950 فرك.

ما تحتاجه لعمر بطارية فعال

يمكن أن يوفر لك نظام التدفئة الفعال المال الذي تنفقه على فواتير الوقود. لذلك ، عند تصميمه ، يجب اتخاذ القرارات بعناية. في الواقع ، أحيانًا لا تكون نصيحة أحد الجيران في البلد أو صديق يوصي بمثل هذا النظام على أنها مناسبة على الإطلاق.

في بعض الأحيان لا يوجد وقت للتعامل مع هذه القضايا. في هذه الحالة ، من الأفضل اللجوء إلى المحترفين الذين عملوا في هذا المجال لأكثر من 5 سنوات ولديهم تقييمات ممتنة.

الاتصال الصحيح مضمون لضمان العيش المريح في المنزل لجميع أفراد الأسرة. بعد كل شيء ، عند اختيار مخطط ، يجب أن تأخذ في الاعتبار عددًا من ميزات منزلك

بعد أن قررت التعامل مع توصيل مشعات التدفئة بنفسك ، عليك أن تأخذ في الاعتبار أن المؤشرات التالية لها تأثير مباشر على فعاليتها:

• الحجم والطاقة الحرارية لأجهزة التدفئة ؛
• موقعهم في الغرفة
• طريقة التوصيل.

يثير اختيار أجهزة التدفئة مخيلة المستهلك عديم الخبرة. من بين العروض مشعات الحائط المصنوعة من مواد مختلفة ، مسخنات أرضية ولوح الأساس. كل منهم مختلف في الشكل والحجم ومستوى انتقال الحرارة ونوع الاتصال. يجب أن تؤخذ هذه الخصائص في الاعتبار عند تركيب أجهزة التدفئة في النظام.

من بين طرازات أجهزة التدفئة الموجودة في السوق ، من الأفضل الاختيار ، مع التركيز على المواد والحرارة الناتجة عن الشركة المصنعة

لكل غرفة ، سيكون عدد المشعات وحجمها مختلفين. كل هذا يتوقف على مساحة الغرفة ، مستوى عزل الجدران الخارجية للمبنى ، مخطط التوصيل ، ناتج الحرارة المشار إليه من قبل الشركة المصنعة في جواز سفر المنتج.

مواقع البطارية - تحت النافذة ، بين النوافذ الموجودة على مسافة طويلة نسبيًا من بعضها البعض ، على طول جدار فارغ أو في زاوية الغرفة ، في الردهة ، غرفة المؤن ، الحمام ، في مداخل المباني السكنية.

اعتمادًا على مكان وطريقة تركيب السخان ، سيكون هناك خسائر حرارة مختلفة. الخيار الأكثر سوءًا - المبرد مغلق تمامًا بواسطة الشاشة

يوصى بتركيب شاشة عاكسة للحرارة بين الحائط والسخان. يمكن صنعه بيديك ، باستخدام هذه المواد التي تعكس الحرارة - البينوفول أو الأيزوسبان أو أي نظير فويل آخر. أيضًا ، يجب عليك اتباع هذه القواعد الأساسية لتركيب البطارية أسفل النافذة:

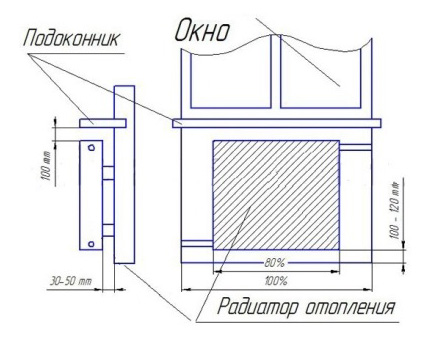

• تقع جميع المشعات في غرفة واحدة على نفس المستوى ؛
• أضلاع المسخن في وضع عمودي ؛
• يتزامن مركز معدات التسخين مع وسط النافذة أو على بعد 2 سم إلى اليمين (إلى اليسار) ؛
• - يبلغ طول البطارية 75٪ على الأقل من طول النافذة نفسها ؛
• المسافة إلى عتبة النافذة لا تقل عن 5 سم ، عن الأرض - لا تقل عن 6 سم ، والمسافة المثلى هي 10-12 سم.

يعتمد مستوى انتقال الحرارة من الأجهزة وفقدان الحرارة على التوصيل الصحيح للمشعات بنظام التدفئة في المنزل.

بعد مراعاة المعايير الأساسية لوضع المشعات ، من الممكن قدر الإمكان منع تغلغل البرد في الغرفة من خلال النافذة.

يحدث أن يسترشد صاحب المسكن بنصيحة صديق ، لكن النتيجة ليست ما كان متوقعًا على الإطلاق. كل شيء يتم مثله ، لكن البطاريات لا تريد تسخينها. هذا يعني أن مخطط التوصيل المختار لم يكن مناسبًا لهذا المنزل تحديدًا ، أو مساحة المبنى ، أو الطاقة الحرارية لأجهزة التدفئة ، أو أنه تم ارتكاب أخطاء مزعجة أثناء التثبيت.

أنواع أنظمة التدفئة

تعتمد كمية الحرارة التي سيشعها المبرد على نوع نظام التدفئة ونوع الاتصال المختار. لاختيار الخيار الأفضل ، يجب أولاً أن تفهم نوع أنظمة التدفئة وكيف تختلف.

أنبوب واحد

يعتبر نظام التسخين أحادي الأنبوب هو الخيار الأكثر اقتصادا من حيث تكاليف التركيب.لذلك ، هذا النوع من الأسلاك هو المفضل في المباني متعددة الطوابق ، على الرغم من أن مثل هذا النظام في القطاع الخاص بعيد عن أن يكون غير شائع. باستخدام مثل هذا المخطط ، يتم توصيل المشعات في سلسلة بالخط ويمر المبرد أولاً عبر جزء تسخين واحد ، ثم يدخل الجزء الثاني ، وهكذا. يتم توصيل خرج المبرد الأخير بمدخل غلاية التدفئة أو الناهض في المباني الشاهقة.

مثال على نظام أحادي الأنبوب

عيب طريقة الأسلاك هذه هو استحالة ضبط نقل الحرارة للمشعات. عن طريق تثبيت منظم على أي من المشعات ، ستنظم بقية النظام. العيب الثاني المهم هو اختلاف درجة حرارة المبرد على مشعات مختلفة. تلك الأقرب إلى الغلاية تسخن جيدًا ، والأخرى البعيدة تصبح أكثر برودة. هذا نتيجة لتوصيل سلسلة مشعات التدفئة.

الأسلاك ثنائية الأنابيب

يتميز نظام التسخين ثنائي الأنابيب بحقيقة أنه يحتوي على خطي أنابيب - الإمداد والعودة. كل مشعاع متصل بكليهما ، أي أنه اتضح أن جميع المشعات متصلة بالنظام بالتوازي. هذا أمر جيد لأن المبرد من نفس درجة الحرارة يدخل مدخل كل منهم. النقطة الإيجابية الثانية هي أنه يمكنك تثبيت منظم حرارة على كل مشعات واستخدامه لتغيير كمية الحرارة التي ينبعث منها.

عيب مثل هذا النظام هو أن عدد الأنابيب عند توزيع النظام أكبر بمرتين تقريبًا. لكن النظام يمكن أن يكون متوازنًا بسهولة.

نظام تدفئة المبنى متعدد الطوابق

نظام التدفئة في مبنى متعدد الطوابق معقد للغاية وتنفيذه هو حدث مسؤول للغاية ، وستؤثر نتيجته على جميع الأشخاص في المبنى.

هناك عدة مخططات لتدفئة المباني متعددة الطوابق ، ولكل منها مزاياها وعيوبها:

• نظام التدفئة أحادي الأنبوب لمبنى متعدد الطوابق عمودي - نظام موثوق ، مما يجعله شائعًا. بالإضافة إلى ذلك ، يتطلب تنفيذه تكاليف مادية أقل ، سهولة التركيب ، يمكن توحيد الأجزاء. من بين أوجه القصور ، يمكن ملاحظة أنه في موسم التدفئة هناك فترات ترتفع فيها درجة حرارة الهواء في الخارج ، مما يعني أن كمية أقل من المبرد تدخل المشعات (بسبب تداخلها) وتترك النظام غير مبرد.
• نظام التدفئة ثنائي الأنابيب للمبنى متعدد الطوابق عمودي - يتيح لك هذا النظام توفير الحرارة بشكل مباشر. إذا لزم الأمر ، يتم إغلاق منظم الحرارة ، وسيستمر سائل التبريد في التدفق إلى المصاعد غير المنظمة ، والتي تقع على سلالم المبنى. نظرًا لحقيقة أنه مع مثل هذا المخطط ينشأ ضغط الجاذبية في الناهض ، غالبًا ما يتم تنظيم التسخين باستخدام الحشية السفلية لخط التوزيع.
• يعتبر النظام الأفقي ثنائي الأنابيب هو الأفضل من حيث الأداء الهيدروديناميكي والحراري. يمكن استخدام هذا النظام في المنازل ذات الارتفاعات المختلفة. يتيح لك هذا النظام توفير الحرارة بشكل فعال ، كما أنه أقل عرضة للخطر حتى في تلك الحالات التي لم يأخذها المشروع في الاعتبار. العيب الوحيد هو التكلفة العالية.

قبل الشروع في أعمال التركيب ، من الضروري تصميم التدفئة. كقاعدة عامة ، يتم تنفيذ تصميم نظام التدفئة لمبنى متعدد الطوابق في مرحلة تصميم المنزل نفسه. في عملية تصميم نظام التدفئة ، يتم إجراء الحسابات ، ويتم تطوير مخطط تدفئة متعدد الطوابق حتى موقع الأنابيب وأجهزة التدفئة. في نهاية العمل على المشروع يمر بمرحلة التنسيق والموافقة في أجهزة الدولة.

بمجرد الموافقة على المشروع واستلام جميع القرارات اللازمة ، تبدأ مرحلة اختيار المعدات والمواد وشرائها وتسليمها إلى المنشأة. في المنشأة ، بدأ فريق من المثبتين بالفعل أعمال التركيب.

يقوم القائمون بالتركيب لدينا بتنفيذ جميع الأعمال وفقًا لجميع المعايير ، بالإضافة إلى الالتزام الصارم بوثائق المشروع. في المرحلة النهائية ، يتم اختبار ضغط نظام التدفئة للمبنى متعدد الطوابق ويتم تنفيذ التكليف.

يعتبر نظام التدفئة لمبنى متعدد الطوابق ذا أهمية خاصة ؛ ويمكن اعتباره باستخدام مثال مبنى قياسي مكون من خمسة طوابق. من الضروري معرفة كيفية عمل التدفئة وإمدادات المياه الساخنة في مثل هذا المنزل.

مخطط التدفئة لمنزل من طابقين.

المنزل المكون من خمسة طوابق يتضمن تدفئة مركزية. المنزل لديه مدخلات التدفئة الرئيسية ، وهناك صمامات المياه ، قد يكون هناك العديد من وحدات التدفئة.

في معظم المنازل ، يتم غلق وحدة التدفئة ، وذلك لتحقيق الأمان. على الرغم من أن كل هذا قد يبدو معقدًا للغاية ، يمكن وصف نظام التدفئة بكلمات يسهل الوصول إليها. أسهل طريقة هي أخذ مبنى من خمسة طوابق كمثال.

مخطط تدفئة المنزل على النحو التالي. توجد مجمعات الطين بعد صمامات المياه (يمكن أن يكون هناك مجمع طين واحد). إذا كان نظام التسخين مفتوحًا ، فبعد مجمعات الطين ، توجد الصمامات من خلال الروابط ، والتي هي من المعالجة والتزويد. يتم إنشاء نظام التدفئة بطريقة لا يمكن سحب المياه ، حسب الظروف ، من الجزء الخلفي من المنزل أو من مصدر الإمداد. الشيء هو أن نظام التدفئة المركزية لمبنى سكني يعمل على الماء المحموم ، ويتم توفير المياه من بيت المرجل أو من CHP ، وضغطها من 6 إلى 10 Kgf ، ودرجة حرارة الماء تصل إلى 1500 درجة مئوية. الماء في حالة سائلة حتى في الطقس شديد البرودة بسبب زيادة الضغط ، لذلك لا يغلي في خط الأنابيب لتكوين بخار.

عندما تكون درجة الحرارة عالية جدًا ، يتم تشغيل DHW من الجزء الخلفي من المبنى ، حيث لا تتجاوز درجة حرارة الماء 700 درجة مئوية. إذا كانت درجة حرارة المبرد منخفضة (يحدث هذا في الربيع والخريف) ، فإن درجة الحرارة هذه لا يمكن أن تكون كافية للتشغيل العادي لإمداد الماء الساخن ، ثم يأتي الماء لإمداد الماء الساخن من الإمداد إلى المبنى.

يمكنك الآن تفكيك نظام التدفئة المفتوح لمثل هذا المنزل (وهذا ما يسمى بمدخول المياه المفتوحة) ، وهذا المخطط هو الأكثر شيوعًا.

مخطط تدفئة مبنى متعدد الطوابق

امتلاك شقة في المدينة عنصر فاخر. إنها أيضًا راحة وراحة لأصحابها ، حيث أن شقة المدينة هي المكان الأكثر شيوعًا للعيش بين المواطنين المعاصرين. وتجدر الإشارة إلى أن دورًا مهمًا في خلق بيئة مريحة في مثل هذه الشقة هو نظام تدفئة جيد.

مخطط التدفئة لمبنى متعدد الطوابق هو تفاصيل مهمة للغاية لأي شخص.

في الحياة الحديثة ، يحتوي مثل هذا المخطط على العديد من الاختلافات في التصميم عن طرق التدفئة التقليدية. لذلك ، تضمن مخططات التدفئة لمنزل من ثلاثة طوابق وأكثر تسخينًا فعالًا للجدران حتى في أكثر الأحوال الجوية التي لا يمكن التنبؤ بها.

مبدأ تشغيل وحدة المصعد

مخطط توصيل غلاية التدفئة.

يدخل الماء الذي يأتي ودرجات حرارة عالية إلى وحدة المصعد. إنه يعمل على مبدأ الحاقن ، فقط بدلاً من الهواء يستخدم الماء. يمر المبرد ذو الضغط العالي ودرجة الحرارة عبر فوهة المصعد ، ثم يتدفق الماء من العودة إلى إعادة الدوران في نظام التدفئة. وبالتالي ، يتم الحصول على درجة حرارة تدفق الماء المختلط كما هو الحال في البطاريات ، وبالنسبة للمياه الزائدة التي دخلت ، ولكنها بردت بالفعل ، فإنها تدخل في خط العودة. وفقًا للخبراء ، فإن نظام التدفئة هذا هو الأكثر فعالية.

تحتوي وحدة التدفئة على صمامات لتدفئة مبنى سكني (يمكن أن يكون المخطط مختلفًا ، ويمكن استخدام المدخل فقط). مثل هذا النظام ممكن عندما يتم تثبيت المجمع ، وله عدة صمامات. وعند مدخل المنزل ، يكون موقع مقياس الحرارة ممكنًا ، يمكن أن يكون في المنزل أو عند مدخل منفصل.

طرق تداول المبرد

كما تعلم ، فإن الماء ، وعادة ما يتم سكبه في نظام التدفئة ، يمكن أن يدور بالقوة أو بشكل طبيعي. يتضمن الخيار الأول استخدام مضخة مياه خاصة تدفع المياه عبر النظام. وبطبيعة الحال ، يتم تضمين هذا العنصر في دائرة التسخين الشاملة. ويتم تثبيته في معظم الحالات إما بالقرب من غلاية التدفئة ، أو يكون بالفعل عنصره الهيكلي.

يعتبر النظام ذو الدورة الطبيعية مناسبًا جدًا في الأماكن التي يوجد بها انقطاع متكرر للتيار الكهربائي. لا توفر الدائرة مضخة ، كما أن غلاية التدفئة نفسها غير متطايرة. يتحرك الماء عبر النظام بسبب حقيقة أن المبرد البارد يتم إزاحته بواسطة عمود ماء ساخن. تعتمد كيفية تنفيذ توصيل المشعات في مثل هذه الظروف على العديد من العوامل ، بما في ذلك الحاجة إلى مراعاة خصوصيات مرور مفتاح التسخين وطوله.

لذلك ، دعونا نلقي نظرة على هذه الخيارات بمزيد من التفصيل.

الطريقة رقم 1 - اتصال أحادي الاتجاه

يتضمن اتصال البطارية هذا تركيب أنبوب إمداد (إمداد) وأنبوب تفريغ (رجوع) إلى نفس قسم المبرد:

وبالتالي ، يتم ضمان التسخين المنتظم لجميع أقسام كل بطارية على حدة. يعد نظام التسخين أحادي الاتجاه حلاً عقلانيًا في المنازل المكونة من طابق واحد إذا كان من المخطط تركيب مشعات بعدد كبير من الأقسام (حوالي 15). ومع ذلك ، إذا كان الأكورديون يحتوي على أقسام أكثر ، فسيكون هناك فقد كبير في الحرارة ، مما يعني أنه من المفيد التفكير في خيار اتصال آخر.

الطريقة رقم 2 - اتصال القاع والسرج

فعلي في تلك الأنظمة التي يكون فيها خط أنابيب التدفئة مخفيًا تحت الأرض. في هذه الحالة ، يتم تثبيت كل من أنبوب مدخل سائل التبريد وأنبوب المخرج على الأنابيب الفرعية السفلية للأقسام المقابلة. في مثل هذا التوصيل للبطاريات ، تكون النقطة "الضعيفة" هي الكفاءة المنخفضة ، حيث يمكن أن يصل فقد الحرارة من حيث النسبة المئوية إلى 15٪. منطقيا ، المشعات تسخن بشكل غير متساو في الجزء العلوي.

الطريقة رقم 3 - اتصال متقاطع (قطري)

تم تصميم هذا الخيار لتوصيل البطاريات بعدد كبير من الأقسام بنظام التدفئة. نظرًا للتصميم الخاص ، يتم توزيع المبرد بالتساوي داخل المبرد ، مما يضمن أقصى قدر من نقل الحرارة.

إن الإجابة على السؤال حول كيفية توصيل بطارية التدفئة بشكل صحيح في مثل هذه الحالة بسيطة للغاية: التوريد من الأعلى ، والعائد من الأسفل ، ولكن من جوانب مختلفة. مع التوصيل المائل للمشعات ، لا يتجاوز فقد الحرارة 2٪.

حاولنا الكشف عن موضوع المخططات الممكنة لتوصيل مشعات التدفئة بأكبر قدر ممكن من التفاصيل. نأمل أن تتمكن من تقييم جميع إيجابيات وسلبيات كل خيار من الخيارات الموضحة ، واختيار الأكثر صلة بحالتك الخاصة.

أصناف الالتفافية

هناك عدة أنواع من التجاوزات لاستخدامها في أنظمة التدفئة.

غير منظم

يتم تنفيذه في شكل العبور الجانبي. لا يوجد صمام إغلاق وتحكم (صنبور أو صمام فحص) على العبور.

مبدأ التشغيل

• يتم خلط جزء من HP الساخن الذي يمر عبر التجاوز مع التدفق في منفذ البطارية ويزيد درجة حرارة HP التي تدخل البطارية التالية.
• في حالة عطل السخان ، يتجاوز تدفق HP البطارية ، مما يحافظ على الدورة الدموية.

الخصائص

• مع الأسلاك الرأسية ، يكون قطر الالتفافية أصغر بمقدار خطوة واحدة من قطر أنابيب الإمداد.
• مع الأسلاك الأفقية ، يتطابق القطر الجانبي مع أنبوب الإمداد ، ويكون قطر المنافذ لأعلى البطارية أصغر بمقدار خطوة واحدة (يميل HP المسخن إلى الأعلى).
• قم بالتركيب في أقرب مكان ممكن من البطارية (بجانب صمامات الإغلاق).

يتم التحكم فيه يدويًا: ما هو

للتنظيم اليدوي لتدفق HP عبر الممر الجانبي ، يتم تثبيت إما صمام كروي عليه لإغلاقه ، أو يتم تثبيت صمام ثلاثي الاتجاهات عند تقاطع الممر الجانبي وأنبوب الإمداد بالرادياتير.

مبدأ التشغيل

يحتوي الصمام ثلاثي الاتجاهات على ثلاثة أوضاع:

1. يغلق التجاوز ويوجه تدفق HP بالكامل إلى المبرد ؛
2. يمنع الإمداد بالرادياتير ويفتح الممر الجانبي لتدفق HP (موضع لإصلاح أو استبدال الرادياتير) ؛
3. يفتح كلا الاتجاهين لـ HP: على البطارية وعلى طول التجاوز.

الخصائص

• عادةً ما يتم تثبيت صنبور على الممر الجانبي بجوار البطارية من أجل إغلاق العبور باستخدام المبرد الضعيف للتدفئة. لكن مثل هذا الحل أمي من الناحية الفنية - فالتدفق عبر الممر الجانبي يساوي تقريبًا التدفق عبر قسم واحد من الرادياتير ، لذلك لن تكون هناك زيادة كبيرة في درجة حرارة البطارية.
• في منزل خاص ، يتم تثبيت صمام كروي بالتوازي مع التدفئة المركزية على أنبوب الإرجاع. يُغلق الصمام عند تشغيل المضخة ، ويفتح يدويًا عند تعطل المضخة أو عند استبدالها لاستعادة الدورة الدموية.

الانتباه! في مبنى سكني بنظام أحادي الأنبوب ، يُمنع تثبيت صنبور على مجرى الرادياتير. يمكن أن يؤدي إلى اضطراب الدورة الدموية وانخفاض درجة حرارة المبرد الذي يدخل الشقق المجاورة.

أوتوماتيكي حيث يعمل بالمضخة

يتم تثبيته بالتوازي مع التدفئة المركزية. يتم تركيب صمام عدم رجوع على أنبوب التحويل لاستعادة الدورة الدموية تلقائيًا عبر الممر الجانبي عند توقف المضخة المركزية.

مبدأ التشغيل

يتم تركيب ممر جانبي مع صمام تفاضلي (كروي) بالتوازي مع التسخين المركزي على أنبوب رأسي لتزويد المبرد من المرجل.

عندما تعمل المضخة ، يضغط جزء من التدفق على الكرة المطاطية على القمع ويغلق ممر HP عبر خط أنابيب التحويل.

عند إيقاف تشغيل المضخة ، ترتفع الكرة تحت ضغط تدفق HP عبر أنبوب الإمداد وتفتح ممر تجاوز HP.

يتم تركيب ممر جانبي مع صمام فحص رفرف بالتوازي مع المضخة على أنبوب عودة أفقي (في نظام الجاذبية). يتم ضغط مصراع (بتلة) الصمام على الختم تحت تأثير التدفق من المضخة ، مما يؤدي إلى إغلاق الممر الجانبي. عندما تتوقف المضخة ، تتحرك البتلة بعيدًا عن الختم (يفتح) تحت تأثير ضغط العودة الهيدروليكي ، مما يؤدي إلى استعادة الدورة الدموية.

الأهمية! يلزم التحقق بشكل دوري من تشغيل صمام الفحص حتى لا يتم انسداده بالرواسب والأوساخ. عادة ما يتم تركيب صمام الفحص على الأنبوب الرئيسي (الإمداد أو الإرجاع)

يتم تصنيع الفروع من الأنبوب الرئيسي إلى الصمام المركزي بحجمين أصغر في القطر

عادة ما يتم تركيب صمام الفحص على الأنبوب الرئيسي (الإمداد أو الإرجاع). يتم تصنيع الفروع من الأنبوب الرئيسي إلى الصمام المركزي بحجمين أصغر في القطر.
