ميزات الاتصال بنظام إمداد الماء الساخن
إذا تم استخدام منفذ منفصل لمجفف المناشف (اتصال تسلسلي إلى نظام إمداد الماء الساخن) ، ويتم تصريف المياه منه من خلال مصادر داخل الشقة ، فسيتم تركيب سكة المناشف المُسخنة للمياه الساخنة دون الحاجة إلى المزيد الشغل. ولكن مع اتصال المجفف الخاص بالمناشف ، تنخفض درجة حرارة الماء الساخن. عادة ما تستخدم في المنازل الصغيرة.

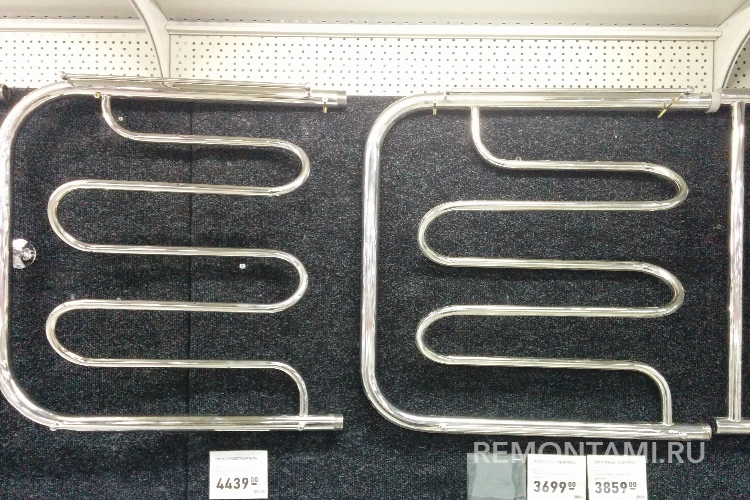

اسعار المجففات بانواعها بالمتجر
في كثير من الأحيان ، يتم توصيل الجهاز بإمدادات المياه ، ليحل محل جزء من الناهض ، ويمكن رؤية ذلك في الحمام في لوحة منزل. عند تثبيت سكة منشفة ساخنة على رافع الماء الساخن ، يلزم تأمين إضافي على شكل ممر جانبي.
تطبيقات المبادلات الحرارية للوحة
تُستخدم المبادلات الحرارية للوحة في نظام التدفئة المنزلية ، وإمدادات المياه الساخنة ، وأنظمة تكييف الهواء في الأكواخ الكبيرة والمدارس والحدائق وحمامات السباحة ، وفي الأحياء الدقيقة بأكملها ، وكذلك في نظام التدفئة للمنازل الريفية. تستخدم المبادلات الحرارية للألواح على نطاق واسع في صناعة المواد الغذائية.
تتمتع المبادلات الحرارية للتدفئة بعدد من المزايا التي لا يمكن إنكارها مقارنة بالأجهزة الأخرى المستخدمة لإنشاء مناخ محلي مناسب.
تتمتع أجهزة التسخين هذه بعدد من المزايا مقارنة بالأنواع الأخرى.
الصفات الإيجابية
من بين الصفات الإيجابية الرئيسية للجهاز الذي يوفر التدفئة ، يمكن ملاحظة ما يلي:
- مستوى عال من الاكتناز
- تحتوي المبادلات الحرارية للوحة على معامل نقل حرارة مرتفع ؛
- معامل فقدان الحرارة منخفض قدر الإمكان ؛
- خسائر الضغط كحد أدنى ؛
- تتطلب أعمال التركيب والتعديل والإصلاح والعزل تكاليف مالية منخفضة ؛
- في حالة حدوث انسداد محتمل ، يمكن تفكيك هذا الجهاز وتنظيفه وتجميعه مرة أخرى في عاملين فقط بعد 4-6 ساعات ؛
- من الممكن إضافة قوة إلى اللوحات.
https://youtube.com/watch؟v=pOTVV58Rj3U
بالإضافة إلى ذلك ، نظرًا لبساطته ، يمكن إجراء توصيل المبادل الحراري بنظام التدفئة ببساطة على الأرض في المحطة الفرعية أو على الهيكل الداعم المعتاد لمحطة الكتلة الفرعية. بشكل منفصل ، تجدر الإشارة إلى انخفاض مستوى تلوث سطح المبادل الحراري ، والذي ينتج عن الاضطراب الشديد لتدفق السائل ، وكذلك بسبب التلميع عالي الجودة لألواح التبادل الحراري المستخدمة. اليوم ، عمر حشية الختم من الشركات المصنعة الأوروبية الرائدة لا يقل عن 10 سنوات. العمر التشغيلي للألواح هو 20-25 سنة. يمكن أن تكون تكلفة استبدال الحشية 15-25٪ من التكلفة الإجمالية للوحدة بأكملها.
من المهم جدًا أنه بعد إجراء حساب مفصل ، يمكن تغيير تصميم المبادل الحراري للوحة الحديثة وفقًا للخصائص المطلوبة والمحددة في الشروط المرجعية (تباين التصميم وتغير المهام). على الإطلاق جميع المبادلات الحرارية اللوحية مقاومة لمستويات الاهتزاز العالية
في الأجهزة الحديثة لنظام التدفئة ، يتم تقليل عواقب المطرقة المائية المحتملة إلى الصفر تقريبًا.
مما يتكون المبادل الحراري الحديث؟
يتكون المبادل الحراري الحديث من عدة أجزاء ، يلعب كل منها دوره المهم:
- لوحة ثابتة متصلة بها جميع أنابيب المدخل ؛
- لوحة الضغط؛
- ألواح نقل الحرارة مع حشيات مدمجة من نوع الختم ؛
- أدلة علوية وسفلية ؛
- رف الخلفي؛
- دبابيس ملولبة.
تُظهر هذه الصورة مبادل حراري للقذيفة والأنبوب.
بفضل هذا التصميم الفريد ، فإن المبادل الحراري قادر على توفير التصميم الأكثر كفاءة للسطح الكامل للمبادل الحراري المستخدم ، مما يجعل من الممكن إنشاء جهاز تسخين صغير. جميع الألواح الموجودة في العبوة المجمعة متشابهة تمامًا ، وبعضها فقط يتحول إلى الآخر بزاوية 180 درجة. هذا هو السبب في أنه يجب تشكيل القنوات أثناء الانكماش الضروري للحزمة بأكملها. من خلالهم أثناء عملية التسخين يتدفق مائع العمل ، والذي يشارك في نقل الحرارة. بفضل هذا الترتيب لعناصر النظام ، يتم تحقيق التناوب الصحيح للقنوات.
اليوم ، يمكننا أن نقول بأمان أن المبادلات الحرارية من نوع اللوحة أكثر شيوعًا نظرًا لخصائصها التقنية. أحد العناصر الرئيسية لأي مبادل حراري حديث هو ألواح نقل الحرارة ، وهي مصنوعة من الفولاذ غير القابل للتآكل ، ويتراوح سمك الألواح من 0.4 إلى 1 مم. للإنتاج ، يتم استخدام طريقة ختم عالية التقنية.
أثناء التشغيل ، يتم ضغط الألواح على بعضها البعض ، وبالتالي يتم تشكيل قنوات مشقوقة. يحتوي الجانب الأمامي لكل من هذه الألواح على أخاديد خاصة ، حيث يتم تثبيت حشية كفاف مطاطية خصيصًا ، مما يضمن إحكامًا تامًا للقنوات. هناك أربعة ثقوب إجمالاً ، اثنتان منها ضرورية لضمان إمداد وإزالة الوسيط الساخن للقناة ، والثاني الآخران مسؤولان عن منع حالات الخلط بين وسائل التسخين والوسائط الساخنة. في حالة حدوث انقطاع في إحدى الدوائر الصغيرة ، تتم حماية المبادلات الحرارية للوحة بواسطة أخاديد تصريف.
إذا كان هناك اختلاف كبير في معدل تدفق الوسائط وفرق صغير جدًا في درجات الحرارة النهائية ، فمن الممكن إعادة استخدام عملية التبادل الحراري ، والتي ستحدث من خلال اتجاه تدفق يشبه الحلقة.
دارة متتابعة ذات مرحلتين.
شبكة الاتصال
تتفرع المياه إلى مجاريْن: واحد
يمر عبر منظم التدفق PP ، و
الثانية من خلال سخان الثانية
الخطوات ، ثم تختلط هذه التيارات
وادخل نظام التدفئة.
في
الحد الأقصى لدرجة حرارة الماء العائد
بعد التسخين 70 درجة مئوية
و
إمداد ماء ساخن متوسط الحمل
مياه الصنبور عمليا
يسخن إلى طبيعته في المرحلة الأولى ،
والمرحلة الثانية فارغة تماما ،
لأن يغلق RT تحكم في درجة الحرارة
صمام سخان ، والشبكة بأكملها
يتدفق الماء من خلال منظم التدفق
PP في نظام التدفئة والنظام
يتلقى التدفئة المزيد من الحرارة
القيمة المحسوبة.
إذا
عودة المياه بعد النظام
درجة حرارة التسخين 30-40 درجة مئوية
، على سبيل المثال ، عند درجة حرارة موجبة
الهواء الخارجي ، ثم تسخين المياه فيه
المرحلة الأولى لا تكفي وها
استعد في المرحلة الثانية. اخر
سمة من سمات المخطط هو المبدأ
اللوائح ذات الصلة. جوهرها
يتكون من ضبط وحدة التحكم في التدفق
للحفاظ على التدفق المستمر
مياه الشبكة لمدخلات المشتركين
بشكل عام ، بغض النظر عن حمولة الساخنة
وضع منظم وإمداد المياه
درجة الحرارة. إذا كان الحمل على الساخن
يزيد إمداد المياه ، ثم المنظم
تفتح درجة الحرارة وتمر
من خلال شبكة سخان أكثر
الماء أو جميع مياه الشبكة ، بينما
انخفاض تدفق المياه من خلال المنظم
التدفق ، مما يؤدي إلى درجة الحرارة
شبكة مياه عند مدخل المصعد
ينخفض ، على الرغم من استهلاك المبرد
لا يزال ثابتا. الدفء غير معطى
خلال فترة حمولة عالية من الحرارة
إمدادات المياه ، يتم تعويضها خلال فترات
حمولة منخفضة ، عند دخول المصعد
ارتفاع درجة حرارة التدفق. انخفاض
درجة حرارة الهواء في الغرف
يحدث بسبب تستخدم
سعة تخزين الحرارة
بناء الهياكل المغلف. هذا و
يسمى التنظيم المزدوج ،
الذي يعمل على معادلة اليومية
تحميل متفاوت ساخنة
إمدادات المياه. خلال الصيف متى
تسخين ، سخانات
يتم تشغيلها بالترتيب مع
باستخدام وصلة مرور خاصة. هذه
يتم تطبيق المخطط في سكني ، عام
والمباني الصناعية بنسبة
الأحمال
يعتمد اختيار المخطط على الجدول الزمني للمركز
التحكم في إمداد الحرارة: زيادة
أو التدفئة.
مميزات
ثابتة
الدوائر مقارنة بمرحلتين
مختلط هو المحاذاة
الجدول اليومي للحمل الحراري ،
استخدام أفضل لسائل التبريد ،
مما يؤدي إلى تقليل استهلاك المياه.
عبر الانترنت. عودة مياه الشبكة من مستوى منخفض
تعمل درجة الحرارة على تحسين تأثير التسخين ،
لأن يمكن استخدامها لتسخين الماء
شفط بخار الضغط المنخفض.
التقليل من استهلاك مياه الشبكة لهذا الغرض
المخطط (عند نقطة الحرارة)
40٪ مقارنة بالموازي و 25٪ إلى
مقارنة بالمختلط.
عيب
- عدم القدرة على الإكمال
التحكم الآلي في الحرارة
العنصر.
مخطط مستقل مع صمام ثلاثي ومضخات دوران
مخطط مستقل لتوصيل محطة تدفئة فرعية لنظام التدفئة بمصدر حرارة مع صمام ثلاثي الاتجاه لمنظم تدفق الحرارة ومضخات خلط الدورة الدموية في خط أنابيب الإمداد لنظام التدفئة.
يستخدم هذا المخطط في ITP في ظل الشروط التالية:
1 جدول درجة حرارة مصدر الحرارة (غرفة المرجل) أكبر من أو يساوي جدول درجة الحرارة لنظام التدفئة. يمكن أن تعمل نقطة الحرارة المتصلة وفقًا لهذا المفهوم مع خليط التدفق من خط أنابيب الإرجاع ، وبدون ذلك ، دع المبرد من خط أنابيب الإمداد لشبكة التدفئة مباشرة إلى نظام التدفئة.
على سبيل المثال ، منحنى درجة الحرارة المحسوب لنظام التدفئة 90/70 درجة مئوية يساوي منحنى درجة حرارة المصدر ، ولكن المصدر ، بغض النظر عن العوامل الخارجية ، يعمل دائمًا مع درجة حرارة مخرج 90 درجة مئوية ، وللتدفئة النظام ، من الضروري تزويد المبرد بدرجة حرارة 90 درجة مئوية فقط عند درجة حرارة الهواء الخارجي المحسوبة (لكييف -22 درجة مئوية). وبالتالي ، عند نقطة التسخين ، سيتم خلط المبرد المبرد من خط أنابيب الإرجاع مع الماء القادم من المصدر حتى تنخفض درجة حرارة الهواء الخارجي إلى القيمة المحسوبة.
2 محطة التسخين الفرعية متصلة بمجمع بدون ضغط أو سهم هيدروليكي أو مفتاح تسخين بفرق ضغط بين أنابيب الإمداد والعودة لا يزيد عن 3 أمتار من الماء.
3 يتجاوز الضغط في خط أنابيب العودة لمصدر الحرارة في أوضاع ثابتة وديناميكية الارتفاع من نقطة اتصال نقطة الحرارة إلى أعلى نقطة في نظام التدفئة (استاتيكا البناء) بمقدار 5 أمتار على الأقل.
4 لا يتجاوز الضغط في أنابيب الإمداد والعودة لمصدر الحرارة ، وكذلك الضغط الساكن في شبكات التدفئة ، الحد الأقصى للضغط المسموح به لنظام التدفئة للمبنى المتصل بـ IHS.
5 يجب أن يوفر مخطط توصيل نقطة الحرارة تحكمًا تلقائيًا عالي الجودة بواسطة نظام التسخين وفقًا لدرجة الحرارة أو الجدول الزمني.
وصف تشغيل دائرة ITP بصمام ثلاثي
يشبه مبدأ تشغيل هذا المخطط تشغيل المخطط الأول ، فيما عدا أن الصمام ثلاثي الاتجاهات يمكنه منع الاستخراج تمامًا من خط أنابيب الإرجاع ، حيث سيتم تزويد كل المبرد القادم من مصدر الحرارة بدون إضافة إلى نظام التدفئة.
في حالة الإغلاق الكامل لخط أنابيب الإمداد لمصدر الحرارة ، كما في المخطط الأول ، سيتم تزويد نظام التدفئة فقط بسائل التبريد الذي تركه وتم أخذه من الإرجاع.
مخطط مستقل مع صمام ثلاثي ومضخات دوران ومنظم ضغط تفاضلي.
يتم استخدامه عندما يتجاوز انخفاض الضغط عند نقطة اتصال IHS بشبكة التسخين 3 أمتار من الماء ، ويتم اختيار منظم هبوط الضغط في هذه الحالة لخنق وتثبيت الضغط المتاح عند المدخل.
