العيوب والحلول
|
أعراض |
ما السبب |
طرق الإصلاح |
|
لا يعمل عنصر بيزو ، لا يوجد شرارة |
تلف كابل الطاقة |
تحقق من سلامة الكابل |
|
فشل الاشتعال بيزو |
استبدال كتلة الإشعال |
|
|
لا يوجد اتصال الأرض |
إعادة الاتصال |
|
|
فشل القطب. |
استبدال القطب |
|
|
ينطلق عنصر بيزو ، لكن الموقد الرئيسي لا يعمل |
فوهات مسدودة |
نظف الموقد |
|
تحرك القطب بعيدًا عن الموقد |
تنظيم القطب |
|
|
لا يوجد إمدادات الغاز |
تحقق من وجود الغاز في الاسطوانة ، افتح صمام الإغلاق |
|
|
خط أنابيب الهواء |
ينزف الهواء |
|
|
ينطفئ الحارق الرئيسي تلقائيًا |

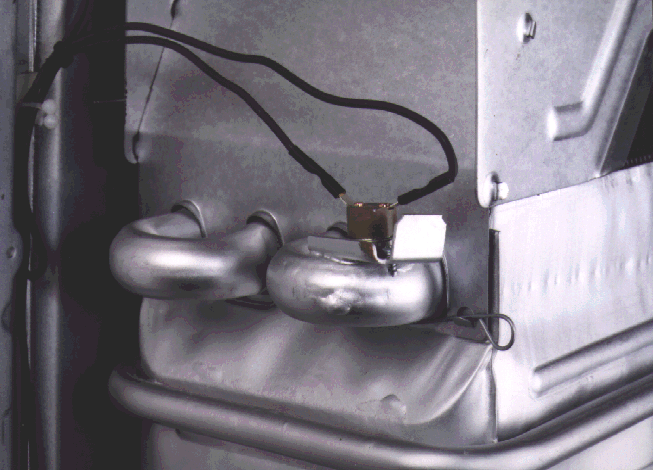

فشلت الحرارية |
إستبدال |
|
ملف الحث خارج الترتيب |
إستبدال |
|
|
يعمل الفتيل ، لكن الموقد التجريبي لا يعمل |
ضغط الماء غير الكافي |
خلق ضغط عادي في النظام أدر المفتاح إلى اليمين |
|
فشلت وحدة المياه |
تغيير الختم المطاطي |
|
|
بعد إيقاف تشغيل صنبور DHW ، يستمر العمود في العمل |
صمام الغاز لا يعمل |
ينظف |
|
الجذع بسبب أسافين الصدأ المتراكمة |
قم بإزالة وحدة المياه ، وتغيير الحشية ، والتحقق من زنبرك الجذع ، وتنظيفه |
|
|
ضغط الغاز الزائد عند العمل من الاسطوانات |
قم بتغيير منظم الضغط ، واضبط معدل نقله |
|
|
بعد فتح صنبور DHW ، لا يعمل العمود على الفور |
الفتيل ليس قريبًا بدرجة كافية من الموقد الرئيسي |
لهب قابل للتعديل على الموقد التجريبي |
|
يتم تغطية المبادل الحراري بسرعة بالسخام |
دوران غاز المداخن غير الكافي |
تحقق من المسودة في المدخنة |
|
لون اللهب الأصفر |
يتم تنظيم نسب خليط الوقود والهواء |
|
|
زيادة تكاليف الغاز |
||
|
رائحة الغاز |
فقدان إحكام الوصلات الملولبة لخط أنابيب إمداد الغاز |
قم بإيقاف تشغيل العمود ، واتصل بخدمة طوارئ الغاز ، وقم بتهوية الغرفة |
|
رائحة منتجات الاحتراق |
مدخنة مسدودة |
يتم فحص حالة المدخنة وتنظيف الأوساخ وإزالة الحطام |
|
استهلاك الغاز المفرط |
العمود ينظم |
المراجع: Salavat Khusnutdinov
كل شيء يتم كما ينبغي ، جودة البناء راضية تمامًا. بعد التثبيت ، ظل العمود يعمل لمدة 3 سنوات ، مع عدم وجود أعطال تقريبًا. أثناء الاستخدام تم الكشف عن عيب واحد ثم مرتبط بتركيب سخان مياه. مدخل المياه مصنوع بزاوية غير مريحة.
تمت المراجعة بواسطة: إيليا بوجوريلوف
أعتقد أن عمود Baxi أفضل من Bosch و Vaillant الذي تمت ترقيته وما إلى ذلك. من حيث السعر والجودة ، لم أجد مثل هذه الخيارات. ينتج العمود باستمرار 45-50 درجة مئوية حتى في فصل الشتاء ، ويتواءم مع عدة نقاط تشغيل في وقت واحد لاستهلاك المياه. أنا راض عن الشراء.
كيفية تركيب غلاية غاز بكسي
- يجب أن تمتثل غرفة التركيب لقوانين ولوائح البناء الحالية. الحد الأدنى لمتطلبات غرفة المرجل: ارتفاع السقف 2.2 متر ؛ مساحتها 12 م 2 وجود تنفيس او شباك مفتوح.
- التركيب على الهياكل الداعمة محظور.
- لا يُسمح بتركيب وتوصيل غلاية التدفق المثبتة على الحائط إلا على الجدران المصنوعة من مواد بناء متينة ومتينة. عند التثبيت على سطح خشبي ، يلزم توفير حماية عازلة للحرارة لمنع نشوب حريق.
- تتضمن أنابيب سخان المياه الغازي Baxi نظامًا لمنع الترسبات الكلسية وفلاتر.
- يجب عدم تقليل قطر المدخنة عند التوصيل. يجب ألا تتجاوز المقاطع الرأسية 3 أمتار ، ويحسب ارتفاع المدخنة حسب المسافة من حافة السقف.
- عند تركيب سخان مياه غازي قائم على الأرض ، ضع في اعتبارك أن وزن الخزان المملوء يمكن أن يتجاوز 350 كجم. قبل التثبيت ، يتم تحضير وسادة خرسانية صلبة. يُسمح بتغطية القاعدة ببلاط السيراميك.
- يتم عرض العلبة بدقة على المستوى الرأسي والأفقي.
تركيب السخان - القواعد ، المتطلبات ، SNiP
وفقًا للمعايير الحالية ، يتم إجراء توصيل المعدات المستهلكة للغاز حصريًا بواسطة متخصصين لديهم الترخيص المناسب وتصريح العمل. يتم وضع علامة التكليف في جواز سفر الموزع.
مجموعة نموذجية من غلايات Baxi
غلايات Baxi من سلسلة PREMIER PLUS
|
المعلمات |
بريمير بلس 400 |
بريمير بلس 500 |
بريمير بلس 800 |
بريمير بلس 1000 |
بريمير بلس 1250 |
بريمير بلس 1450 |
بريمير بلس 2000 |
بريمير بلس 2500 |
|
الصوت |
400 لتر |
500 لتر. |
800 لتر. |
1000 لتر |
1250 لتر. |
1450 لتر. |
2000 لتر. |
2500 لتر. |
|
قوة المبادل الحراري |
36 كيلو واط. |
54 كيلو واط. |
90 كيلو واط. |
135 كيلو واط. |
||||
|
منطقة المبادل الحراري |
2 م² |
3 م² |
5 م² |
7.5 متر مربع |
||||
|
وزن المعدات كجم فارغ / ممتلئ |
128/578 |
128/628 |
192/992 |
218/1218 |
314/1564 |
322/1822 |
500/2500 |
508/3008 |
|
ضغط التشغيل |
ضغط العمل لا يزيد عن 6 أجهزة الصراف الآلي. تجرى الاختبارات بضغط 20 ضغط جوي. |
|||||||
|
عناصر تسخين كهربائية |
اعتمادًا على الطراز ، يمكن تركيب عنصر تسخين بقوة تتراوح من 12 إلى 162 كيلو واط. |
- مبادل حراري من الفولاذ المقاوم للصدأ لعمر خدمة طويل.
- طلاء التيتانيوم - الطبقة الواقية مقاومة للتأثيرات الحرارية الشديدة للمياه العسر. بالإضافة إلى ذلك ، توفر طبقة التيتانيوم حماية مضادة للبكتيريا وتتوافق تمامًا مع جميع المعايير والمتطلبات الصحية ، مما يجعل من الممكن استخدام جهاز التخزين في مؤسسات الأطفال ومرحلة ما قبل المدرسة ، في مؤسسات تقديم الطعام العامة.
- نظام الأمان - يحتوي الجهاز على صمام أمان ، ومستشعر درجة الحرارة. عند استخدام سخان كهربائي ، مطلوب التأريض.
غلايات Baxi من سلسلة UB
- تم تصميم UB 80 / UB 120 / UB 80 INOX / UB 120 INOX للتوصيل بالغلايات أحادية الدائرة التي تعمل على أي نوع من الوقود. يتم توفير مجموعة للتوصيل بمعدات تسخين التكثيف بشكل منفصل. في سلسلة UB ، تم تجهيز الغلايات بمبادل حراري مطلي بالمينا ، وهي مصنوعة من الفولاذ المقاوم للصدأ في سلسلة INOX.
- SLIM UB 80 / SLIM UB 120 / SLIM UB 80 INOX / SLIM UB 120 INOX - تم تصميم مجموعة الطرازات هذه خصيصًا للتوصيل بالمراجل المصنعة من قبل الشركة في سلسلة SLIM. بالإضافة إلى الغلايات المقترحة ، يتم توفير مجموعة توصيل.
|
تحديد |
يو بي إنوكس 80 |
يو بي إنوكس 120 |
سليم UB 80 |
سليم UB 120 |
سليم UB INOX 80 |
120 مشروع صناعة الملابس الجاهزة |
|
سعة الغلاية لتر |
80 |
120 |
80 |
120 |
80 |
120 |
|
الأعلى. قوة المبادل الحراري كيلوواط |
33 |
33 |
28.5 |
33.7 |
33 |
33 |
|
الأعلى. شريط ضغط المياه لفائف |
3 |
3 |
3 |
3 |
3 |
3 |
|
فقدان الرأس في الملف m H₂O |
1.5 |
1.9 |
1.52 |
1.94 |
1.5 |
1.9 |
|
الأعلى. الصبيب في وضع التدفق (ΔТ = 25 درجة مئوية) لتر / دقيقة |
18.9 |
18.9 |
16.3 |
19.3 |
18.9 |
18.9 |
|
نطاق التحكم في درجة حرارة ماء الغلاية ° C |
5–65* |
5–65* |
5–65 |
5–65 |
5–65* |
5–65* |
|
وقت تسخين الماء في الغلاية عند ΔТ = 50 درجة مئوية دقيقة |
10 |
14 |
10 |
14 |
10 |
14 |
|
الأعلى. شريط ضغط الماء DHW |
8 |
8 |
6 |
6 |
8 |
8 |
|
تحكم بدرجة حرارة ماء الغلاية |
— |
— |
— |
— |
||
|
ترموستات مدمج |
— |
— |
— |
— |
||
|
مستشعر درجة الحرارة (NTC) متضمن |
— |
— |
||||
|
الأبعاد: الارتفاع مم |
850 |
850 |
850 |
850 |
850 |
850 |
|
العرض مم |
450 |
600 |
450 |
600 |
450 |
600 |
|
عمق ملم |
600 |
600 |
600 |
680 |
600 |
600 |
|
الوزن الصافي / كغ |
50 |
62 |
60 |
72 |
50 |
62 |
سلسلة غلايات Baxi UBVT
- حماية السطح الداخلي للخزان من التآكل - يتم توفيرها عن طريق تركيب أنود المغنيسيوم والمينا بالتيتانيوم ، وهي مادة مقاومة للحرارة الزائدة ونوعية المياه.
- إمكانية إعادة التدوير.
- تحكم دقيق وبسيط مع واجهة مدروسة. تم تصميم جميع الأجهزة ، بدءًا من مستشعر درجة الحرارة وانتهاءً بشفة التحكم في الفحص ، مع مراعاة التشغيل الأكثر أمانًا للغلاية.
سياسة التسعير للغلايات من Baxi
- طقم توصيل المرجل.
- صمامات التحكم والإغلاق.
- أتمتة ، رهنا بتوصيل سخان كهربائي.
|
بريمير بلس 100 |
بريمير بلس 150 |
بريمير بلس 200 |
بريمير بلس 300 |
|
|
قيمة التجزئة الموصى بها (باليورو) |
899 |
959 |
1149 |
1369 |
|
بريمير بلس 400 |
بريمير بلس 500 |
بريمير بلس 570 |
بريمير بلس 800 |
بريمير بلس 1000 |
بريمير بلس 1250 |
بريمير بلس 1450 |
بريمير بلس 2000 |
بريمير بلس 2500 |
|
|
قيمة التجزئة الموصى بها (باليورو) |
3053 |
3344 |
3634 |
5930 |
6991 |
8852 |
9302 |
12276 |
12719 |
|
يو بي 80 |
يو بي 120 |
يو بي 80 INOX |
يو بي 120 INOX |
سليم UB 80 |
سليم UB 120 |
سليم UB 80 INOX |
سليم UB 120 INOX |
|
|
قيمة التجزئة الموصى بها (باليورو) |
836 |
928 |
1101 |
1234 |
866 |
928 |
1213 |
1325 |
|
UBVT 200SC |
UBVT 300SC |
يو بي في تي 400 إس سي |
يو بي 1000 إس سي |
UB2000SC |
|
|
قيمة التجزئة الموصى بها (باليورو) |
922 |
1256 |
1331 |
2850 |
6115 |
|
UBVT 200DC |
يو بي في تي 300 دي سي |
UBVT 400 DC |
UBVT 500 DC |
يو بي 800 دي سي |
يو بي 1000 دي سي |
يو بي 1500 دي سي |
UB2000DC |
|
|
قيمة التجزئة الموصى بها (باليورو) |
1009 |
1365 |
1256 |
1659 |
2981 |
3401 |
5439 |
6339 |
|
UBT 80 (GR) |
UBT 100 (GR) |
UBT 120 (GR) |
UBT 160 (GR) |
UBT 200 (GR) |
UBT 300 (GR) |
UBT 400 |
UBT 500 |
UBT 800 |
يو بي تي 1000 |
|
|
قيمة التجزئة الموصى بها (باليورو) |
439 |
489 |
529 |
629 |
649 |
919 |
1040 |
1162 |
1682 |
1805 |

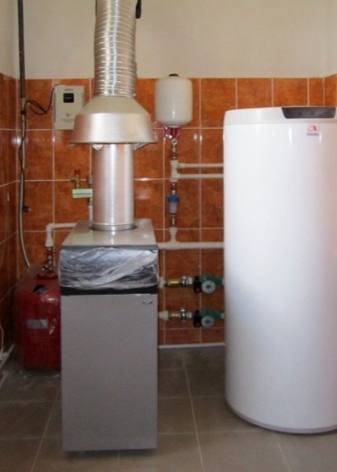

كيفية تركيب غلاية Baxi بشكل صحيح
- يتم توصيل غلاية Baxi بغلاية الغاز Baxi بدقة وفقًا للمخطط المرفق بدليل التعليمات. يجب أن يتم تركيب عنصر التسخين وتوصيله بشبكة الإمداد بالطاقة بواسطة كهربائي لديه تصريح للقيام بهذا العمل.
- أثناء التثبيت ، يوصى باستخدام مجموعة توصيل الغلاية ذات العلامات التجارية لغلاية Baxi. تنتج الشركة المصنعة صمامات التحكم ، بشكل منفصل للتكثيف والغلايات الكلاسيكية. تم تصميم مجموعة منفصلة للتوصيل بمعدات التدفئة التي تصنعها الشركة نفسها.
- تسمح أنابيب المرجل وغلاية Baksi بتوصيل الدورة الدموية وغيرها من المعدات.يوجد في الخزان منافذ محددة بشكل خاص للاتصال بخطوط الإمداد والعودة لنظام التدفئة.
من الأفضل أن يتم توصيل غلاية التدفئة غير المباشرة للعلامة التجارية Baxi بواسطة متخصصين وممثلين عن الشركة المصنعة. بعد التثبيت واختبار الأداء ، يتم وضع الحاوية في خدمة الضمان.
كيفية تنظيف غلاية Baxi
- أسلاك الكهرباء مفصولة.
- تتم إزالة الحافة مع السخان الكهربائي.
- الحاوية الداخلية تغسل. يمكنك استخدام حلول خاصة للتنظيف.
نسخة طبق الأصل
1 سخانات المياه الغازية الفورية سلسلة SIG BAXI - الشريحة 1 BAXI - الشريحة 1
2 موديلات الغرفة المفتوحة SIG 13 i (13 لترًا من الماء الساخن في الدقيقة) SIG 11 i (11 لترًا من الماء الساخن في الدقيقة) مقبض اختيار الطاقة مؤشر شحن البطارية مؤشر تشغيل الموقد مقبض التحكم في درجة حرارة الماء الإشعال الإلكتروني تعديل اللهب أقصى اختيار للطاقة: 50 التحكم في درجة حرارة الماء٪ أو 100٪ مصدر طاقة بطاريتين BAXI - منزلق 2 BAXI - شريحة 2
3 موديلات بغرفة مغلقة SIG 13 Fi (13 لترًا من الماء الساخن في الدقيقة) مقبض اختيار الطاقة قفل بسبب نقص الغاز أو فشل الإشعال مقبض التحكم في درجة حرارة الماء - تشغيل / إيقاف - إعادة ضبط مؤشر تشغيل الموقد إشعال إلكتروني تعديل اللهب أقصى اختيار للطاقة: 50٪ أو 100٪ التحكم في درجة حرارة الماء مصدر التيار الكهربائي 220 فولت باكسي - شريحة 3 باكسي - شريحة 3
4 دائرة هيدروليكية مبادل حراري أساسي مصنوع من النحاس الإلكتروليتي النقي. لضمان مقاومة عالية للحرارة ، يتم استخدام طلاء خاص من الألومنيوم والسيليكون. باكسي - الشريحة 4 باكسي - الشريحة 4

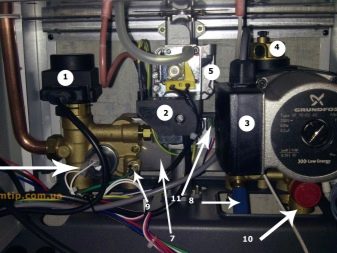

5 وحدة الغاز والماء يتم تحديد قوة كتلة الماء على صمام الغاز من خلال تدفق الماء. يوفر صمام الغاز ، بدوره ، تعديلًا للهب. يحافظ تعديل اللهب على درجة الحرارة المحددة. باكسي - الشريحة 5 باكسي - الشريحة 5
6 وحدة الغاز والماء يضمن مستشعر التدفق أن الموزع يعمل فقط بتدفق ماء كافٍ BAXI - شريحة 6 BAXI - شريحة 6
7 تحكم كامل في السلامة تحكم في التأين لوجود اللهب على الموقد مستشعر التيار (ترموستات للنماذج ذات حجرة مفتوحة ، مرحل هوائي للطرز ذات حجرة مغلقة) ترموستات محموم (يعمل عند درجة حرارة 115 درجة مئوية) باكسي - الشريحة 7 باكسي - الشريحة 7
8 ملحقات لتزويد الهواء وعادم غازات المداخن (للموديلات ذات الحجرة المغلقة) استخدم نفس الملحقات المستخدمة في الغلايات المثبتة على الحائط BAXI BAXI - الشريحة 8 BAXI - الشريحة 8
9 كيف يعمل منحنيات درجة الحرارة مقابل تدفق المياه لـ SIG 11 i الحد الأدنى والأقصى لتدفق المياه لتحقيق درجة حرارة معينة عند طاقة معينة BAXI - الشريحة 9 BAXI - الشريحة 9
10 كيف يعمل منحنيات درجة الحرارة مقابل منحنيات تدفق المياه لـ SIG 13 i و SIG 13 Fi الحد الأدنى والأقصى لتدفق المياه لتحقيق درجة حرارة معينة عند طاقة معينة BAXI - الشريحة 10 BAXI - الشريحة 10
11 مخططات تخطيطية SIG 13 Fi SIG 11 i SIG 13 i 1 = مفتاح منفاخ الهواء 2 = غطاء العادم 3 = مبادل حراري 4 = الموقد 5 = نقطة اختبار الضغط 6 = مفتاح خرج الموقد 7 = مجموعة هيدروليكية 8 = برغي ضبط بدء ناعم 9 = جهاز التحكم في درجة الحرارة 10 = منظم تدفق المياه 11 = المحول الصغير لمستشعر التدفق 12 = محبس الماء البارد 13 = أقطاب التحكم في الاشتعال واللهب 14 = ترموستات أمان محموم 15 = مروحة BAXI - شريحة 11 BAXI - شريحة 11
12 الأبعاد الكلية والتوصيلية باكسي - الشريحة 12 باكسي - الشريحة 12
13 البيانات الفنية BAXI - الشريحة 13 BAXI - الشريحة 13
المشاكل المحتملة وحلها
حتى المتحدثين الإيطاليين المختارين يمكن أن يواجهوا بعض المشكلات الفنية. يعتمد استكشاف الأخطاء وإصلاحها بشكل مباشر على نوع الجهاز.
إذا لم تكن هناك شرارة في SIG 2-11p ، فقد تكون الأسباب مرتبطة بما يلي:
- السلك المنفصل للجزء الكهروإجهادي ؛
- تعطيل أدائها ؛
- اتصال ضعيف لعنصر كهرضغطية ؛
- تشوه القطب.
هناك حاجة إلى نهج مختلف عندما لا يضيء العمود 11i و 14i. بادئ ذي بدء ، يجدر التحقق من صحة البطاريات. بعد ذلك ، افحص السلك الذي يتدفق من خلاله التيار إلى القطب. بالإضافة إلى ذلك ، سيتعين عليك فحص القطب نفسه ، والأتمتة ، والغشاء. يجب إجراء مثل هذه التلاعبات والإصلاحات اللاحقة (الاستبدال) من قبل متخصصين مدربين.
يمكن للمستخدم نفسه إنشاء ضغط الماء الضروري عن طريق تحويل المنظم إلى الوضع الأقصى. يحدث أن يبدو أن شرارة تقفز ، لكنها لا تزال تفشل في تشغيل العمود. سبب شائع جدًا هو فوهة الاشتعال المتسخة ، والتي يتم تطهيرها وتنظيفها ميكانيكيًا. يجب عليك أيضًا التحقق مما إذا كان القطب المسؤول عن الإشعال في موضعه الصحيح.
تشمل الإجراءات الإضافية فحص فتح صمام الغاز ، وإزالة الهواء الذي دخل إلى خط أنابيب الغاز واستبدال الوحدة الإلكترونية التي بها مشاكل. عندما ينفجر فتيل الموقد بشكل عشوائي ، سيتعين عليك تغيير إما المزدوجة الحرارية أو الملف. بناءً على تقييمات العملاء ، يتبين أحيانًا أن المصهر يحترق ، لكنه لا يبدأ في حرق الشعلة الرئيسية. حل المشكلة هو زيادة ضغط الماء في النظام أو تغيير الغشاء البالي. في بعض الأحيان تكون هناك مشكلة أخرى: حتى عندما يتوقف الماء ، فإن الموقد لا ينطفئ.
في حالة انسداد ألواح المبادل الحراري بسرعة كبيرة ، يمكن افتراض أن السبب هو عدم كفاية السحب ، غبار الغرفة. افحص المدخنة وقم بزيادة مستوى السحب إذا لزم الأمر. يمكنك محاربة اللهب الأصفر إذا كنت تستخدم فقط نوع الغاز الذي تم تكوين العمود من أجله. وغالبًا ما يساعد أيضًا في تنظيف الشعلات.
ظهور رائحة غاز يعني الحاجة إلى فحص خط أنابيب الغاز وجميع الوصلات بمحلول صابوني ، باتباع الاحتياطات القياسية.
يحدث أن تنتشر "رائحة" المنتجات الغازية للاحتراق في جميع أنحاء الغرفة. يبدأون في حل المشكلة عن طريق فحص المسودة في المدخنة وجودة إزالة الدخان. يجدر أيضًا تقييم ما إذا كان استهلاك الغاز قد زاد بشكل مفرط ، لأن احتراقه المكثف قد يتجاوز قدرة الإخلاء في المدخنة. إذا ، عند إدخال بطارية جديدة ، تعرض شاشة العمود قراءات مستشعر درجة الحرارة ، لكن النظام لا يعمل عند فتح الصنبور الساخن ، فمن الضروري ضبط البرغي الذي يضغط على زر الدافع على ذراع التبديل الصغير. سيؤدي الالتزام الصارم بهذه التوصيات إلى إطالة عمر العمود بشكل كبير وتحقيق أقصى استفادة منه.
للتعرف على الأعطال الرئيسية في غلاية الغاز Baxi ECO 4s ، انظر الفيديو التالي.

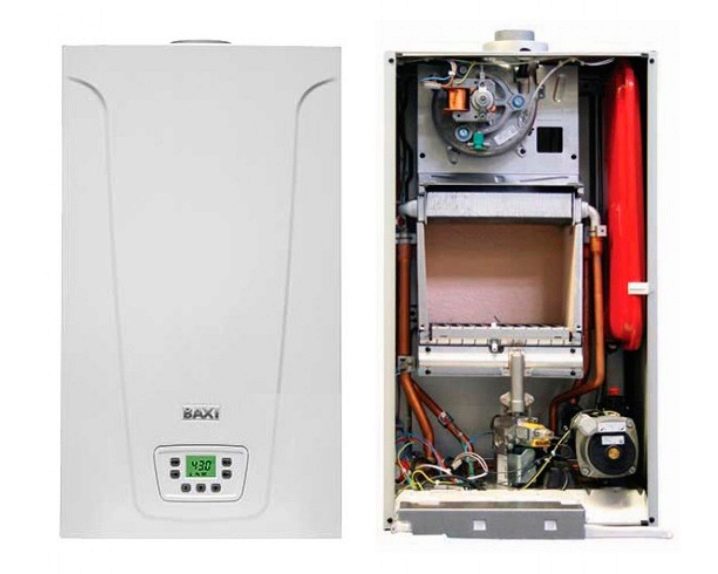

مبدأ تشغيل مرجل Baxi
- أنود المغنيسيوم هو تقنية فريدة من نوعها تقلل من ظهور القشور على الجدران الداخلية للغلاية. مثبتة بجانب عنصر التسخين.
- ملف مدمج - يتم تسخين الماء الساخن على النحو التالي. يوجد داخل العلبة ملف موضوع في دورق معدني. يتم تمرير الماء من نظام التدفئة عبر الدائرة. يقوم المبرد بتسخين المياه المحيطة بالملف إلى درجة حرارة مريحة تبلغ 36-40 درجة مئوية.
- إعادة تدوير المياه - عيب جميع الغلايات ذات الدائرة المزدوجة هو أنه بعد فتح صنبور إمداد المياه ، يستغرق الأمر وقتًا طويلاً حتى يبدأ الماء الساخن في التدفق إلى المستهلك. لتجنب ذلك ، قم بتثبيت نظام إعادة تدوير. النقطة المهمة هي أن الماء الساخن يدور باستمرار من الغلاية إلى صنبور إمداد المياه والعودة. يعتمد مبدأ تشغيل غلاية التدفئة غير المباشرة Baksi على استخدام إعادة التدوير المستمر ، والذي يوفر إمدادًا فوريًا بالماء الساخن للمستهلك.
- سخان إضافي للحفاظ على درجة الحرارة - بعد إيقاف تشغيل نظام التدفئة في الصيف أو بسبب احتراق النوع الرئيسي للوقود ، يتم تشغيل عنصر التسخين الأنبوبي. تبدأ الوحدة بالعمل مثل غلاية كهربائية عادية.
- يشبه الهيكل الداخلي لغلاية Baxi تلك المستخدمة في خزان تخزين تقليدي مع سخان أنبوبي كهربائي ، يتم تنفيذ وظائف عنصر التسخين فقط بواسطة ملف يتدفق الماء من خلاله من نظام التسخين. المواد العازلة. سماكة العزل الحراري ، حسب النموذج المختار ، 50 أو 100 مم. يضمن العزل أن الحد الأقصى لفقد الحرارة اليومي لن يتجاوز 1-1.5 درجة مئوية.
- الحجم - تتوفر غلايات Baxi مع إمكانية التركيب على الحائط والأرضية. سعة الخزانات من 100 الى 2500 لتر. لتسهيل تركيب غلاية التدفئة غير المباشرة Baxi ، يتم توفير أدوات تثبيت خاصة في المجموعة.
- يستخدم تصميم المبادل الحراري مبدأ تسخين المياه طبقة تلو الأخرى. يضمن التصميم الخاص ارتفاعًا سريعًا في درجة حرارة الماء. تقريبًا فور فتح صنبور إمداد المياه ، يتم توفير الماء الساخن للمستهلك.
التعديلات والبدائل
قبل التحدث عن المتحدثين أنفسهم ، يجب الانتباه إلى المقترحات البديلة من نفس الاهتمام. يتم تمثيل سخانات المياه التراكمية للشركة الإيطالية بنموذج SAG3
هذه الأجهزة مناسبة لكل من القطاعات المنزلية والصناعية. وفقًا للشركة المصنعة ، فإن استخدامها لاستبدال معدات التسخين المتقادمة يعني ضمان إمداد ثابت بكميات كبيرة من المياه.
فرق التصميم هو:
- نوع مفتوح من غرفة احتراق الغاز ؛
- اشتعال كهرضغطية
- الاستقلال عن امدادات الطاقة.
- مينا عالي الجودة على جدران خزان التخزين ، والذي يقيد التآكل بشكل موثوق ؛
- إمكانية التثبيت على الجدران وعلى الأرض ؛
- حماية حرارية بيئية وصحية.
ولكن هناك حالات لا تناسب فيها هذه المعدات ولا النموذج القديم لغلاية Main 24 fi المستهلكين. في مثل هذه الحالة ، ينقذ السخان Baxi ، مما يوفر تدفق المياه في وضع التدفق. طورت الشركة الإيطالية عائلة من الأجهزة SIG-2 لهذا الغرض. كل منهم مجهز بغرفة احتراق مفتوحة ، ولكن هناك فرق معين. لذلك ، تم تجهيز الطرازين 11i و 14i بوحدة إشعال أوتوماتيكية ، ويستخدم الإصدار 11p طريقة شرارة كهرضغطية.
يستقبل التعديل المتطاير 11i تيارًا كهربائيًا لاشتعال الغاز من بطارية بتنسيق Lr20 مزودة بالموزع. النظام مزود بوحدة نمطية تراقب خاصية تأين الهواء للهب المشتعل. إذا خرج ، فإن الأتمتة ترسل الأوامر المناسبة إلى عقد العمل. 11i قادر على توفير ناتج تسخين مقنن يبلغ 22 كيلو وات وإمداد 11 لترًا من الماء الساخن في الدقيقة. بالنسبة للإصدار 14i ، تبلغ هذه المعلمات 29 كيلو وات ، 14 لترًا من الماء.
تم تجهيز طرازات Baxi الأوتوماتيكية على الواجهة بشاشة عرض بلورية سائلة توضح:
- درجة حرارة الماء المحددة مسبقًا
- المستوى الذي حققته ؛
- رموز الخطأ الشرطي.
أما بالنسبة لعناصر التحكم الميكانيكية ، فيُحضر اثنان منهم إلى الجسم ، على التوالي ، لضبط تسخين السائل وضغطه. يتم تحقيق الإشعال اليدوي في الطراز 11p من خلال استخدام عنصر بيزو مُجهز وزر تحكم مُدرج في اللوحة الأمامية. ميزة التصميم غير المتطاير هي رخصته النسبية ، والتي تتحقق أيضًا من خلال التخلص من الشاشة الرقمية. يتمتع النظام بتصنيف حراري 22 كيلو وات وسعة مائية 11 لترًا في 60 ثانية.
الأعمدة الأوتوماتيكية مجهزة بـ:
- الصمامات الهيدروليكية
- مؤشرات الجر
- مبادلات حرارية نحاسية
- الأجهزة التي تنظم درجة حرارة الماء ؛
- مؤشرات ضغط الغاز سيتاك.
- المقتصدون.

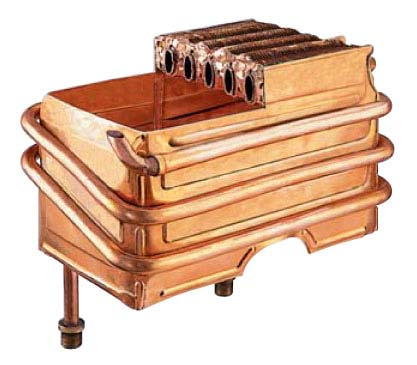

المبادل الحراري النحاسي مُرتبط بانسجام مع مجموعة هيدروليكية مصنوعة من النحاس عالي الجودة. شعلات الغاز نفسها مصنوعة من درجات الفولاذ المقاوم للصدأ. تم تجهيز أي مكبر صوت Baxi بأجهزة توفر تعديلًا سلسًا للطاقة المخصصة. كما تم تضمين مخفض يتحكم في ضغط الغاز.تراقب الطرز الآلية الحريق بعنصر تأين ، بينما تم تجهيز النماذج الكهروإجهادية بمزدوجة حرارية.
السخانات باكسي
-
مع اشتعال بيزو - الحرف "p" موجود في وسم المعدات. لتشغيل سخان المياه ، يتم استخدام فتيل تجريبي مشتعل باستمرار. مكبرات الصوت شبه الأوتوماتيكية أرخص ، بينما يتم الاحتفاظ بالوظيفة بالكامل تقريبًا. العيب الوحيد: ضرورة الاشتعال اليومي للموقد التجريبي.
-
الإشعال الإلكتروني - تعمل مكبرات الصوت في الوضع التلقائي بالكامل ، ويشار إليها بالحرف "i". يتم تشغيلها وإيقاف تشغيلها عند فتح / إغلاق صنبور الماء الساخن.
- مبادل حراري نحاسي
- يعمل مخفض ضغط الغاز ، بدون إعادة التكوين ، في نطاق 13.5-20 ملي بار ؛
- تعديل الموقد الفولاذ المقاوم للصدأ.
|
سلسلة |
SIG-2 11 i / SIG-2 11 ص |
SIG-2 14 i / SIG-2 14 ص |
|
أقصى إنتاج بالكيلوواط |
19 |
23,7 |
|
استهلاك الماء الساخن عند ∆t = 25⁰C (لتر / دقيقة) |
10,9 |
13,6 |
|
غسل الصحون |
اداء ممتاز |
اداء ممتاز |
|
الغسيل اليومي |
||
|
الاستحمام السريع |
أداء جيد |
|
|
أخذ حمام |
المتوسط |
أداء جيد |
|
التشغيل المتزامن لصنفين |
||
|
التشغيل المتزامن لثلاث صنابير |
— |
المتوسط |
|
اختلافات |
SIG-2 11 i / SIG-2 14 i (اشتعال إلكتروني) |
الايجابيات |
SIG-2 11 ص / SIG-2 14 ص (اشتعال بيزو) |
الايجابيات |
|
الموقد التجريبي |
يعمل في الوضع التلقائي ، ينطفئ من تلقاء نفسه |
توفير الغاز |
الموقد التجريبي يعمل باستمرار |
لا يحتاج الى مصدر طاقة |
|
يتم تشغيل مكبر الصوت تلقائيًا |
اشتعال كهربائي يعمل بالبطارية |
استهلاك اقتصادي للوقود |
يستهلك المزيد من الغاز المطلوب لعملية الفتيل |
لا تعتمد على البطاريات |
|
مجسات اللهب |
نظام التأين |
يتم استخدام المزدوجات الحرارية ، مما يلغي الحاجة إلى المكونات الإلكترونية |
||
|
درجة حرارة تسخين DHW ثابتة |
يتم عرض المؤشرات على شاشة LCD |
اضبط شدة التسخين بسهولة واضبط درجة الحرارة المناسبة |
— |
الميزة الرئيسية لأعمدة التدفق هي الاكتناز. تسمح الأبعاد الصغيرة باستخدام غلاية لإنتاج الماء الساخن في مبنى سكني.
|
نموذج |
SIG-2 11 ص |
SIG-2 14 ص |
SIG-2 11i |
SIG-2 14i |
|
|
الأعلى. الطاقة الحرارية (كيلوواط) |
19 |
23,7 |
19 |
23,7 |
|
|
دقيقة. الطاقة الحرارية (كيلوواط) |
7,5 |
||||
|
الأعلى. الطاقة الحرارية المستهلكة (kW) |
21,8 |
27,2 |
21,8 |
27,2 |
|
|
دقيقة. الطاقة الحرارية المستهلكة (kW) |
9 |
||||
|
الأعلى. استهلاك الغاز الطبيعي / المسال في وضع التسخين m³ / h (kg / h) |
2,31 (1,72) |
2,88 (2,14) |
2,31 (1,72) |
2,88 (2,14) |
|
|
الأعلى. كفاءة (٪) |
87 |
||||
|
كفاءة عند 30٪ طاقة (٪) |
83 |
||||
|
غرفة الاحتراق |
افتح |
||||
|
نظام الإشعال |
اشتعال بيزو |
الكتروني |
|||
|
التحكم في درجة حرارة الماء الساخن (درجة مئوية) |
35—60 |
||||
|
قدرة DHW عند Δt = 25 درجة مئوية (لتر / دقيقة) |
10,9 |
13,6 |
10,9 |
13,6 |
|
|
قدرة DHW عند Δt = 35 درجة مئوية (لتر / دقيقة) |
7,8 |
9,7 |
7,8 |
9,7 |
|
|
دقيقة. تدفق المياه في دائرة DHW (لتر / دقيقة) |
2,5 |
||||
|
ماكس دقيقة الضغط في دائرة DHW (بار) |
10 / 0,2 |
||||
|
قطر المدخنة (مم) |
110 |
130 |
110 |
130 |
|
|
ضغط المدخل الاسمي للغاز الطبيعي (ملي بار) |
13,5-20 |
||||
|
درجة حرارة غاز المداخن (درجة مئوية) |
185 |
168 |
185 |
168 |
|
|
الأبعاد الكلية ، مم) |
ارتفاع |
592 |
650 |
592 |
650 |
|
العرض |
314 |
363 |
314 |
363 |
|
|
عمق |
245 |
245 |
245 |
245 |
|
|
الوزن الصافي / الإجمالي (كلغ) |
10,6/12,6 |
12,1/14,5 |
11,1/13,1 |
12,6/15,1 |
|
|
السعر الموصى به (€) |
225 |
278 |
273 |
318 |
