خصائص أنابيب HDPE للصرف الصحي

طرق اتصالات اللحام

البولي إيثيلين مادة ملحومة جيدًا نظرًا لنطاق درجة الحرارة الواسع للحالة اللزجة. بالنسبة لأنابيب البولي إيثيلين ، يتم استخدام ثلاث طرق لحام: في المقبس ، والعقب واستخدام التركيبات مع العناصر الكهربائية المدمجة. لكن النوع الأول من اللحام لأنابيب البولي إيثيلين ، على عكس أنابيب البولي بروبلين ، نادر للغاية. لذلك ، فإننا نعتبر نوعين فقط من اللحام.

يعتبر تركيب أنابيب HDPE باستخدام اللحام التناكبي هو النوع الرئيسي للتوصيل الدائم للأنابيب التي يبلغ قطرها 50 مم أو أكثر.

يوصى باستخدام اللحام التناكبي للأنابيب التي لها نفس سماكة الجدار. إذا كان من الضروري إجراء استثناء لهذه القاعدة ، يتم شطب الجدار السميك لضمان نفس المنطقة من أسطح التلامس.

يتكون اللحام التناكبي لأنابيب البولي إيثيلين من صهر نهايات الأنابيب بأداة خاصة إلى حالة لزجة. بعد ذلك ، يتم توصيل الحواف الذائبة تحت الضغط وتبقى في هذه الحالة حتى يبرد الأنبوب تمامًا. قوة هذا الاتصال تتجاوز قوة الأنبوب نفسه.

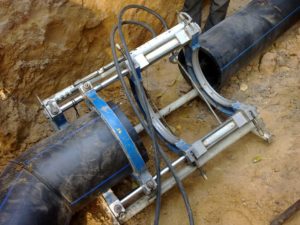

تتكون آلة اللحام التناكبي لأنابيب البولي إيثيلين من عدة مكونات:

• مركزية
• الانتهازي،
• جهاز توليد القوة
• وحدات امدادات الطاقة والتحكم.

بالنسبة للحام التناكبي ، يتم استخدام وصلات حنفية خاصة.

يمكن توصيل التركيبات وأنابيب الصرف الصحي HDPE باستخدام اللحام بالصهر الكهربائي. يمكن تطبيق هذا اللحام بدءًا من أصغر الأقطار. في هذه الحالة ، يتم استخدام تركيبات مع سخانات مدمجة.

يتم تسخين الوصلة باستخدام لولب معدني مدمج في التركيب ، والذي يمر من خلاله تيار كهربائي. يتم ضمان الضغط في منطقة اللحام وختم الوصلة من خلال التمدد الحراري للأنبوب. لتنفيذ اللحام بالصهر الكهربائي ، يلزم وجود أدوات التوصيل بالصهر الكهربائي وجهاز يوفر التيار الكهربائي لهم.

تركيبات الضغط لأنابيب HDPE

في تركيبات الضغط لأنابيب البولي إيثيلين ، لا توجد حلقة منفصلة تعمل على تجعيد الأنبوب الموجود على الوصلة الملائمة ، حيث يمكن أن يتشوه البولي إيثيلين في موقع القوة المطبقة.

تتكون تركيبات الضغط لتوصيل أنابيب البولي إيثيلين من جسم وجوز موحد وختم مطاطي يقع بين الأنبوب والتركيب. يتم تثبيت الجوز على خيط الوصلة ، مما يؤدي إلى ضغط المطاط الذي يغلق الوصلة.

الحد الأقصى للقطر الذي يمكن استخدام تركيبات الضغط من أجله هو أنبوب الصرف الصحي pnd 110. من وجهة نظر الموثوقية ، تعتبر الوصلات الملحومة مثالية ، ومن وجهة نظر الصيانة المريحة ، تركيبات الضغط. لتنظيم أنظمة الصرف الصحي والري ، جنبًا إلى جنب مع نظام ذو جدران ناعمة ، يمكن استخدام أنبوب HDPE للصرف الصحي المموج.

ما هي أنابيب الصرف الصحي HDPE المستخدمة؟

أنابيب البولي إيثيلين عالي الكثافة عبارة عن أنابيب بولي إيثيلين عالية الكثافة. يتم تصنيع أنابيب HDPE باستخدام طريقة البثق المستمر للبولي إيثيلين ، وفقًا لمتطلبات DSTU B V.2.7–151: 2008 "أنابيب البولي إيثيلين لتزويد الماء البارد".

لا يتعرض البولي إيثيلين منخفض الضغط للعديد من المركبات العضوية والمذيبات والأحماض والقلويات والماء. كلما زادت كثافة البولي إيثيلين ، زادت مقاومته للمذيبات العضوية.

لإنتاج الأنابيب ، يتم استخدام البولي إيثيلين خفيف الوزن فقط.، لأن يتفتت البولي إيثيلين غير المستقر للضوء إلى غبار تحت تأثير أشعة الشمس ولن يستمر أكثر من عام.يتميز البولي إيثيلين منخفض الضغط بمقاومة عالية للصدمات الهيدروليكية ، وذلك بسبب. له معامل مرونة منخفض.

أنابيب مزدوجة الطبقات للصرف الصحي

تلبي المنتجات المصنوعة من البولي إيثيلين جميع المتطلبات الصحية والصحية ولا يُسمح بها فقط لإزالة مياه الصرف الصحي المختلفة ، ولكن أيضًا لنقل مياه الشرب.

الخصائص التقنية لأنابيب HDPE

نظرًا للخصائص المحددة للبولي إيثيلين ، فإن أنابيب المجاري HDPE لا تخضع للتآكل ، فالمجمعات ضيقة جدًا ويمكن أن تخدم أكثر من 50 عامًا دون حوادث.

من حيث الخصائص البيئية والخصائص التقنية ، فإن أنابيب الصرف الصحي HDPE أعلى بعدة مرات من المنتجات المماثلة المصنوعة من المواد الكلاسيكية. إنها أخف 6 مرات من الأنابيب المعدنية ، مما يسهل بشكل كبير النقل والتركيب.

السطح الداخلي للأنبوب أملس بشكل مثالي ويبقى دون تغيير أثناء التشغيل ، ويقاوم الرواسب الطينية والجير.المنتج لديه موصلية حرارية جيدة ، وينبعث منه كمية صغيرة من المكثفات.

وعند نقل النفايات من المجاري الصناعية والبلدية ، بسبب تآكل الغاز ، تزداد البيئة العدوانية عشرة أضعاف ، مما يؤدي بسرعة إلى وضع مجمعات المعادن والخرسانة المسلحة التقليدية في حالة الطوارئ.

أنابيب الصرف الصحي المصنوعة من البولي إيثيلين ذات الضغط المنخفض مقاومة للغازات شديدة التآكل ، والتي تتشكل نتيجة نقل مياه الصرف الصحي.

أنواع أنابيب البولي إيثيلين عالي الكثافة

يتم إنتاج أنابيب الصرف الصحي PND في الأنواع التالية:

• أنابيب الضغط لأنابيب المياه والغاز ؛
• عدم الضغط لمجارى العواصف والمجاري البرازية.

يتم إنتاج أنابيب الضغط المصنوعة من البولي إيثيلين منخفض الضغط للصرف الصحي في إصدار قياسي ، في ملفات ، في ملفات ، بطول 6 م - 12 م ، قطرها 16 مم - 1200 مم ، بضغط 0.4-2 ميجا باسكال ؛ في الملفات أو الخلجان ، لا يزيد حجم القطر عن 110 مم.

يتم إنتاج أنابيب البولي إيثيلين غير المضغوطة ، كقاعدة عامة ، بأطوال تتراوح من 6 إلى 12 م ؛ مع صلابة الحلقة SN4 ، SN8 ، SN16. مع انخفاض درجة الحرارة ، تتمتع أنابيب البولي إيثيلين بالقدرة على التمدد بنسبة 5-7٪ من حالتها الأصلية. ولكن من حيث الخصائص الميكانيكية ، فإن هذه الأنابيب أدنى من الأنابيب المعدنية وتخضع للأشعة فوق البنفسجية.

لديهم مرونة جيدة ، مما يسمح لطريقة الانحناء بالانعطاف في مسار خط الأنابيب دون استخدام تركيبات خاصة. هذا يجعل من الممكن توفير المال والوقت بشكل كبير أثناء أعمال التثبيت.

أنابيب الصرف الصحي HDPE

يتم تنفيذ أعمال التركيب بعدة طرق: باستخدام أدوات التوصيل والتركيبات ووصلات المقبس واللحام والصهر الكهربائي.

استخدام أنابيب الصرف الصحي HDPE

تستخدم أنابيب الصرف الصحي HDPE على نطاق واسع:

• في بناء خطوط أنابيب المياه وأنظمة الصرف الصحي بالضغط ، وإصلاحها ؛
• لنقل الهواء المضغوط والسوائل الأخرى ؛
• في أنظمة الصرف الصحي المنزلية ، الخارجية والداخلية ؛
• في مجال تحسين أنظمة الصرف.
• لتركيب أنابيب مياه الشرب.
• في الزراعة (في مجال تربية الحيوانات).
• عند تركيب أنابيب التدفئة لأنابيب العزل المائي ؛
• في إصلاح الشبكات الخارجية لمجارير المياه غير المضغوطة والعواصف.

لا يوصى باستخدام أنابيب HDPE للأنظمة التي تعمل تحت ضغط وفي درجات حرارة عالية ، لذا لا ينبغي استخدامها للتدفئة المركزية والماء الساخن.

في السنوات الأخيرة ، تم استخدام أنابيب البولي إيثيلين ذات الضغط المنخفض بشكل متزايد لحماية الكابلات الهاتفية والكهربائية من التلف الميكانيكي.

الخصائص التقنية لأنابيب HDPE

في تصنيع الوصلات والتجهيزات من البولي إيثيلين منخفض الكثافة ، يتم استخدام معيار الدولة (GOST) 22689.2-89.تنظم هذه الوثيقة الخصائص التقنية لمنتجات البوليمر مثل القوة والمرونة ونعومة الجدار ومقاومة الظروف البيئية.

يتم إنتاج الأنابيب عن طريق البثق ، عندما يتم دفع المادة الخام المنصهرة من خلال ثقب على شكل حلقة أو مربع أو مستطيل. تتم هذه العملية في غرفة مفرغة ، مما يساهم في الحفاظ على تكوين قطعة العمل. المواد التي تنتجها هذه التقنية لها هيكل بلوري وصلابة كافية وثقل نوعي منخفض.

ينتج المصنعون روابط وتركيبات من HDPE بالمؤشرات التالية:

• الغرض - نقل المياه والغاز ؛
• الثقل النوعي - 0.92 ؛
• قطر - 20-560 مم ؛
• طول قسم واحد - 2 ، 3 ، 5 ، 6 ، 8 ، 12 م ؛
• عمر الخدمة - 50 سنة على الأقل.

ينظم GOST طول وقطر المقابس ، وكذلك أبعاد التركيبات - المحملات والصلبان والانحناءات والمحولات.

يتم تمييز كل منتج ، مما يشير إلى نوع المادة ، GOST أو TU والغرض والقطر والطول. يُنصح بشراء مجموعة من المواد التي ينتجها مصنع واحد. سيسمح لك هذا النهج بتحقيق أقصى قدر من الدقة عند تجميع نظام الصرف الصحي وتجنب الصعوبات عند توصيل الأجزاء المختلفة.

أنواع أنابيب HDPE للصرف الصحي

نظرًا لاستخدام الحلول والأفكار غير القياسية في البناء ، يعمل مصنعو منتجات البوليمر بتعاون وثيق مع المهندسين. إن أنبوب المجاري HDPE هو الأنسب للاستخدام في ترتيب المباني متعددة الطوابق ، ووضع مسار في أرض غير مستقرة ، وإنشاء خطوط أنابيب مؤقتة ودائمة لنقل مياه الشرب والسوائل التقنية ، ومياه الصرف الصحي ، والغازات والهواء المضغوط.

انتاج انابيب البولي ايثيلين من هذا النوع:

1. عدم الضغط. يتم استخدامها في أنظمة التهوية والصرف التي تتحرك عن طريق الجاذبية. أنها بمثابة قنوات لوضع الاتصالات السلكية واللاسلكية وكابلات الطاقة. تتميز بجدران رقيقة ومرونة متزايدة. نظرًا لخاصية الأنابيب هذه ، من الممكن وضع طرق بانحناءات ناعمة دون استخدام التركيبات واللحام. بالإضافة إلى ذلك ، يتم لف المنتجات ذات القطر الصغير إلى ملفات يصل طولها إلى 50 مترًا ويتراوح قطرها بين 50-110 ملم. لتركيب مجاري الهواء ، يتم إنتاج وصلات يصل طولها إلى 12 مترًا وقطرها يصل إلى 120 سم.
2. ضغط. وجدت المنتجات تطبيقًا في إنشاء خطوط أنابيب المياه وأنابيب الغاز وأنظمة الصرف الصحي التي تعمل بالضخ القسري. تم تصميم الخط لضغط 2-5 ميجا باسكال. يتم التوصيل عن طريق اللحام - يتم استبعاد استخدام الغراء والمآخذ. اعتمادًا على المهام التي يتعين القيام بها ، يقوم البناة بعمل مسارات بقطر 50-110 مم.

وفقًا للتكوين ، تنقسم الوصلات من HDPE إلى روابط قياسية ، يمكن وضعها تحت الأرض وداخل المباني ، وحمايتها من الأشعة فوق البنفسجية - تُستخدم في صنع أنظمة الصرف الصحي المفتوحة وأقسام من خطوط الأنابيب التي تصل إلى السطح.
