بطارية تسخين تعود باردة

استقرار الضغط في نظام التدفئة

إن تمدد الماء نتيجة التسخين عملية طبيعية. في هذا المؤشر ، قد يتجاوز الضغط القيمة الحرجة ، وهو أمر غير مقبول من وجهة نظر عملية التسخين. من أجل تحقيق الاستقرار وتقليل الضغط على الأسطح الداخلية للأنابيب والرادياتير ، يجب تثبيت العديد من عناصر التسخين. سيكون ضبط نظام التدفئة في منزل خاص بمساعدتهم أسهل بكثير وأكثر كفاءة.

تعديل خزان التمدد

إنها حاوية فولاذية مقسمة إلى غرفتين. أحدهما مملوء بالماء من النظام ، ويتم حقن الهواء في الثاني. قيمة الضغط في الهواء تساوي القيمة العادية في أنابيب التسخين. إذا تم تجاوز هذه المعلمة ، فإن الغشاء المرن يزيد من حجم حجرة الماء ، وبالتالي يعوض التمدد الحراري للماء.

قبل تعديل الضغط التفاضلي في نظام التسخين ، يجب فحص حالة وضبط وعاء التمدد. يمكنك ضبط الضغط في نظام التدفئة بشراء نموذج خزان مع إمكانية تغييره في غرفة الهواء. كتدبير إضافي ، يتم تثبيت مقياس ضغط للتحقق بصريًا من هذه القيمة.

ومع ذلك ، مع قفزة كبيرة في الضغط ، لن يكون هذا الإجراء كافيًا. لذلك يمكنك ضبط انخفاض الضغط في نظام التدفئة إذا لم يتجاوز قيمة حرجة. لذلك ، يوصى بتثبيت أجهزة إضافية.

كيفية ضبط مجموعة الأمان

تتضمن هذه المجموعة من الأجهزة العناصر التالية:

• مقياس الضغط
  . مصمم للتحكم البصري في نظام التدفئة ؛
• فتحة تهوية
  . إذا تجاوزت درجة حرارة الماء 100 درجة ، يعمل البخار الزائد على مقعد صمام الجهاز ، ويطلق الهواء خارج الأنابيب ؛
• صمام أمان
  . إنه يعمل بنفس طريقة مصيدة المياه ، ولكنه ضروري لتصريف سائل التبريد الزائد من الأنابيب.

كيفية ضبط المبرد مع هذه الوحدة؟ للأسف ، تم تصميمه لمنع حالات الطوارئ في جميع أنحاء النظام. بالنسبة للبطاريات ، يجب تركيب جهاز آخر.

رافعة Mayevsky

من الناحية الهيكلية ، يشبه صمام الأمان. الميزة هي الحجم الصغير والقدرة على التركيب على أنبوب المبرد بقطر صغير.

من أجل ضبط بطاريات التدفئة بشكل صحيح ، تحتاج إلى معرفة الحالات التي يتم فيها استخدام رافعة Mayevsky:

• القضاء على أقفال الهواء في المشعات. عن طريق فتح الصمام ، يتم إطلاق الهواء حتى يتدفق المبرد ؛
• تحديد معلمات قيمة الضغط الحرج. في حالة حدوث تمدد طارئ للماء ، يفتح الصمام ويستقر الضغط في المبرد.

الوظيفة الأخيرة اختيارية ولا يتم استخدامها في الغالب. يتم التعامل مع هذه المهمة بشكل أفضل من قبل فريق الأمن. يجب أن يشمل الضبط المناسب للتدفئة في المنزل جميع العناصر المذكورة أعلاه.

تسلسل الإجراءات عند ضبط البطاريات

وتجدر الإشارة إلى أن ضبط المشعات في أنظمة التدفئة المركزية يرجع أساسًا إلى ضبط أجهزة التحكم لنظام درجة حرارة مريح. في الدوائر المستقلة ، هذه العملية تستغرق وقتًا طويلاً لأن لا يلزم تنظيم البطاريات فحسب ، بل تنظيم الغلاية أيضًا. بالإضافة إلى ذلك ، إذا تم توصيل العديد من أجهزة التسخين بدائرة تسخين مغلقة (أنظمة أحادية وثنائية الأنبوب بأسلاك سفلية) ، فمن الضروري تحقيق دائرة تسخين متوازنة.

لحل هذه المشكلة ، في المرحلة الأولية ، من الضروري تحديد أبرد غرفة في المنزل ، لأن. سيبدأ ضبط البطارية به.للقيام بذلك ، يتم إغلاق جميع الصنابير ، وبعد أن تبرد المشعات ، يتم قياس درجة الحرارة في كل غرفة.

في الغرفة التي تم العثور عليها ، يفتح صمام الإغلاق تمامًا ، وبعد الوصول إلى مستوى التسخين المطلوب ، يتحولون إلى مشعاع آخر ، ويضبطون موضع الصمام ، مما يضمن وضعًا مريحًا. بعد ضبط جميع البطاريات ، يبدأون في إعداد منظمات الغلاية.

هناك نسخة أخرى (مبسطة). للقيام بذلك ، من الضروري تحديد التسلسل الدقيق لموقع المشعات في اتجاه المبرد. علاوة على ذلك ، في البطارية الأولى ، يتم فتح الصنبور أو الرأس الحراري ، على سبيل المثال ، بدورة واحدة أو اثنتين ، في الدورة التالية - بمقدار اثنين أو ثلاثة ، في الثالثة - بثلاثة أو أربعة ، إلخ. إذا كانت درجة الحرارة في كل غرفة تلبي الاحتياجات ، تعتبر عملية التعديل مكتملة. خلاف ذلك ، يجب تكرار الإجراء ، زيادة أو تقليل عدد لفات الرافعة.

أثناء تصميم نظام التدفئة ، من الضروري توفير تدابير للتحكم في درجة الحرارة والضغط. للقيام بذلك ، تحتاج إلى تثبيت تركيبات وأجهزة خاصة. كيفية ضبط نظام التدفئة بشكل صحيح: البطاريات والضغط وعناصر أخرى؟ تحتاج أولاً إلى فهم مبادئ تنظيم هذه الأقسام من النظام.

المرجل يعمل لكن البطاريات لا تسخن لماذا يعود البرودة في نظام التدفئة

نظام التسخين عبارة عن هيكل معقد يتكون من عدة عناصر مدمجة في دائرة واحدة ويتم تشغيلها من خلال تفاعل متسلسل.

ما هو التدفق العائد في نظام التدفئة؟

العودة عبارة عن سائل تبريد موجود داخل نظام التدفئة. أثناء التشغيل ، يمر عبر جميع أجهزة التدفئة ويمنحها الحرارة. ثم ، بعد تبريده بالفعل ، يعود المبرد إلى المرجل ، حيث يتم تسخينه ويبدأ دورة جديدة.

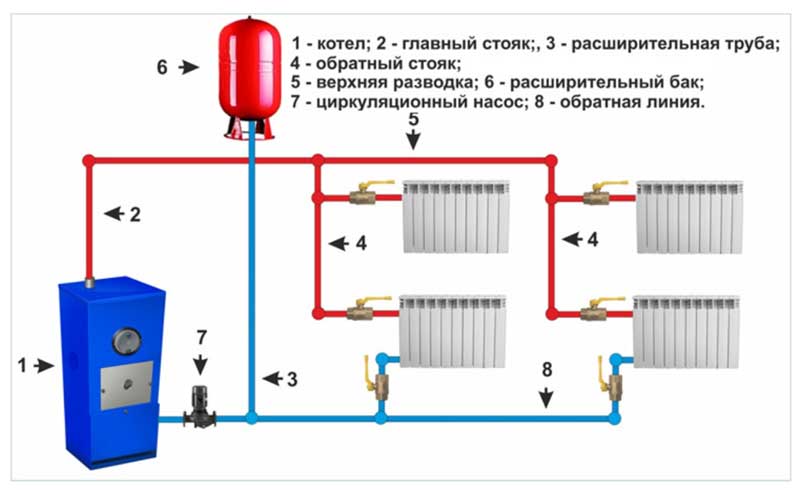

الصورة 1. مخطط تسخين بمضخة دورانية وخزان تمدد. تظهر الأسهم حركة المبرد.

يعمل كل من الماء العادي ومضاد التجمد كمبرد. يتم تشغيله إما بشكل طبيعي (تحت تأثير الجاذبية) أو قسرا (بمساعدة مضخة).

أسباب مشاكل عودة البطاريات في مبنى خاص أو سكني

• ضغط الماء غير الكافي في النظام ؛
• جزء صغير من الأنبوب يمر من خلاله المبرد ؛
• تركيب غير صحيح
• تلوث الهواء أو تلوث النظام.

إذا ظهرت مشكلة مع عودة البرد في شقة ، فإن أول شيء يجب الانتباه إليه هو الضغط. هذا ينطبق بشكل خاص على الغرف في الطوابق العليا.

الحقيقة هي أن مبدأ تدفق العودة هو تشغيل السائل بسرعة وباستمرار من خلال النظام. وإذا انخفضت سرعته ، فلن يكون لدى المبرد وقت لطرد الماء البارد ولن يتم تسخين البطاريات.

السبب الرئيسي لانقطاع تشغيل نظام التدفئة في منزل خاص هو التثبيت غير السليم. يحدث هذا غالبًا عند إجراء التثبيت دون مشاركة المتخصصين. كونك غير كفء في هذا الأمر ، فمن السهل جدًا الخلط بين أنابيب الإمداد والعودة ، أو اختيار أنابيب ذات حجم خاطئ.

طرق استكشاف الأخطاء وإصلاحها. لماذا التنظيف ضروري؟

لفهم كيفية حل المشكلة بالضبط ، عليك أولاً تحديد مصدرها. إذا أصبحت البطاريات باردة بسبب عدم كفاية سرعة دوران الماء ، فإن تركيب مضخة خاصة سيساعد في هذه الحالة. سوف يدفع الماء بانتظام إلى الدائرة تحت ضغط معين ، وبالتالي لا يسمح للنظام بالتوقف أو الإبطاء.

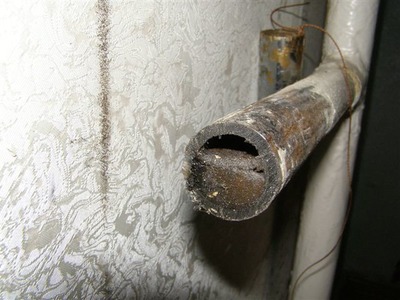

إذا كان السبب هو انسداد الأنابيب ، فيجب تنظيفها فقط. بل إنني مهتم في القراءة أكثر:

• باستخدام خليط نابض بالماء ؛
• بمساعدة المنتجات البيولوجية ؛
• عن طريق مطرقة تعمل بالهواء المضغوط.

في حالة حدوث عطل بسبب التثبيت غير الصحيح للجهاز ، اتصل بالمعالج.من المؤكد أن الأخصائي المؤهل سيتفهم المشكلة ويصلح جميع المشكلات. بالإضافة إلى ذلك ، سيقدم نصائح وتوصيات عملية لرعاية وتشغيل النظام.

فيديو مفيد

شاهد مقطع الفيديو الذي يتحدث عن إحدى المشاكل المحتملة مع الإرجاع - تلوث البطارية.

ما هي المشاكل التي تنشأ في الشقة بسبب عودة البرد

​

أولاً ، لا يتم تسخين البطاريات في هذه الحالة بشكل صحيح ، أو حتى لا تعمل على الإطلاق. وفقًا لذلك ، يصبح الجو باردًا في الغرفة نفسها ، وهو أمر لا يرضي بالتأكيد.

وهذا يستلزم تراكم المكثفات على جدران الغلاية ، والتي تبدأ بالتفاعل مع ثاني أكسيد الكربون المنطلق من احتراق الوقود. نتيجة هذه العملية هي تكوين حمض يؤدي إلى تآكل جدران المرجل وبالتالي تدميره.

لتعيش بدون حرائق وانفجارات: كيف تصنع غلاية غازية في منزل خاص بيديك؟

ما المطلوب لتوصيل غلاية غاز بمصدر غاز؟

هل تتصدع الأنابيب بغضب وتكون الحرارة رديئة؟ حان الوقت لترتيب شطف غلاية الغاز ومبادلها الحراري

يتطلب الحذر الشديد! مبادئ استبدال غلاية الغاز في منزل خاص

صقل نظام التدفئة ، في متناول الجميع: كيفية توصيل ترموستات الغرفة بغلاية الغاز

يمكنك توفير المال ، فقط كن حذرًا: افعل ذلك بنفسك تعليمات إصلاح غلاية الغاز

هذا مثير للاهتمام: كيفية ثني الحوائط الجافة لقوس بيديك في المنزل: نقرأ بالتفصيل

أفضل الإجابات

SamTrest:

أفقي - العرض أقرب إلى الحائط ، والعودة ، على التوالي ، أبعد - هذا في الطابق السفلي ، ولكن في الشقة كيف سيظهر (قواعد تطوير أنظمة التدفئة)

سولودكي فيتالي:

لا توجد لوائح لهذا! ولكن حدث تاريخيًا أنه على المقاطع الأفقية التي يتم توريدها من أعلى ، وفوق RETURN إلى جانب الاتصال الجانبي والقطري ، يدخل العرض دائمًا إلى الرادياتير من أعلى ، والعودة من الأسفل ، مع الاتصال السفلي من خلال كتل أحادية الكتلة ، يدخل العرض إلى المبرد من خلال الصنبور الأيسر ، والعودة من خلال اليمين. في المقاطع الرأسية ، يمكن أن تكون التغذية إما على اليمين أو على اليسار ، اعتمادًا على مدى ملاءمة وضعها.

دور العودة واختلافه عن العرض

في بعض الأحيان ، عند القيام بأعمال السباكة بمفرده ، لا يعرف المستخدم كيفية تحديد أنابيب الإمداد والعودة عند توصيل البطارية. مع الجهل التام بالتصميم ، يمكنك استخدام مقياس حرارة ، وتحديد خطوط الإمداد والعودة باختلاف درجة الحرارة ، إذا كانت مخططات إزالة المبرد إلى مشعات التدفئة معروفة ، تأخذ في الاعتبار الخيارات التالية:

• مع التبديل القطري والجانبي ، تكون التغذية دائمًا في الأعلى والعودة في الأسفل.
• في الكحل السفلي ، يُشار أحيانًا إلى اتجاه حركة تدفقات المدخل والمخرج بأسهم على عقدة المدخل (مناظير).
• في "لينينغراد" ، يعتبر أنبوب الإرجاع أنبوبًا يمتد من آخر بطارية تسخين متتالية.
• في توزيع المجمع ، تم تجهيز أمشاط التغذية بأجهزة استشعار تغذية قابلة للتعديل في شكل تركيبات مع أغطية شفافة ومؤشرات موضوعة بالداخل ، ويتم إغلاق صمامات الفحص الخاصة بمشط الإرجاع بسدادات ملولبة. أيضًا ، تكون علامات اللون على العرض المباشر باللون الأحمر ، والعودة باللون الأزرق.

أرز. 3 تنظيم أنظمة التدفئة باستخدام خزان التمدد المفتوح

يلعب خط العودة دورًا لا يقل أهمية عن الخط المستقيم لتزويد الوسائط بالمبادلات الحرارية أو الأرضيات الساخنة والغرض منه وطرق التثبيت:

في هياكل الجاذبية مع خزان تخزين مفتوح. تحدث حركة الماء في الدوائر المفتوحة بسبب الاختلاف في الضغوط الهيدروستاتيكية لأعمدة الماء المبرد والساخن بسبب حقيقة أن السائل الساخن أقل كثافة.

لذلك ، تم تصميم الإرجاع وتركيبه مع مراعاة القواعد التالية:

• يجب أن تكون خسائر الحرارة في الإرجاع كبيرة جدًا لتعظيم تقليل تبريد الماء ، أي يجب أن تحتوي البطاريات على تبديد حرارة كبير.
• مع زيادة المسافة من النقطة السفلية للمشعات إلى أنابيب مدخل المرجل ، يزداد طول عمود درجة الحرارة المنخفضة ، وبالتالي ، يزيح المبرد المسخن بشكل أكثر فعالية. يؤدي الموقع المرتفع للغلاية من البطارية إلى إطالة القسم بعودة مبردة ، بينما يقلل في نفس الوقت جزء العمود ذي درجة الحرارة المرتفعة - ونتيجة لذلك ، يؤدي الاختلاف الكبير في درجة الحرارة إلى إزاحة سائل العمل إلى أعلى بكثير من الكفاف و التدفئة أكثر كفاءة.
• يتعارض التركيب العلوي للغلاية مع الحالة التي يجب أن تكون على ارتفاع أقل من مستوى البطاريات الأخيرة في الدائرة لتدفق الجاذبية للناقل إليها تحت منحدر. عند تركيب المرجل على مستوى منخفض في الطابق السفلي ، من أجل ضمان الدوران الطبيعي أثناء التركيب ، يجب مراعاة المنحدرات نحو وحدة التسخين (2-3 مم لكل متر طولي).

تجدر الإشارة إلى أن كلا المخططين المذكورين أعلاه يعملان (يتم استخدام الأخير في كثير من الأحيان) ويرتبط اختيارهما براحة تركيب معدات الغلايات في المنزل.

أرز. 4 نظام تدفئة مغلق - رسم بياني

في الدوائر المغلقة بمضخة كهربائية. يتم تثبيت المضخات الدائرية في تدفئة متعددة الدوائر بأرضيات ساخنة ، مما يخلق الضغط المطلوب في الخط ، وفي كثير من الحالات يتم استخدام دائرتين - أحدهما يضخ المياه في جميع أنحاء النظام ، والثاني يزود المبرد للأرضيات أو سخانات الرادياتير.

مع الأسلاك المجمعة ، تلعب درجة الحرارة المرتجعة بالنسبة للإمداد دورًا مهمًا ، ويجب ألا يتجاوز الفرق 10 درجة مئوية ، والاختلافات القياسية هي 55-45 ، 50-40 ، 45-35 ، 40-30 درجة. لتحقيق هذه المعلمات ، يتم خلط المبرد المبرد من مشعب الإرجاع جزئيًا مع الوارد الساخن من المرجل ، ثم يتم إدخاله في الأرضيات الدافئة.

في أنابيب الغلايات. عند تشغيل الغلايات ، يكون الاختلاف الأولي بين درجات حرارة الإمداد والعودة كبيرًا جدًا - وهذا يؤدي إلى تكوين مكثفات على جدران غرفة التسخين وأنابيب المداخن ، والتي تدخل في تفاعل كيميائي مع ثاني أكسيد الكربون وغيره. تتسبب نواتج الاحتراق في تآكل أسطحها المتسارع.

لمنع هذه العواقب السلبية ، يتم إنشاء دائرة صغيرة مع صمام فحص قابل للضبط ، حيث تتساوى درجات حرارة الغلاية الواردة والمبرد الساخن بسرعة. بعد الوصول إلى عتبة درجة الحرارة المحددة ، يفتح الصمام الحراري تلقائيًا ، ويتم توصيل خط النظام بأكمله بدائرة التسخين الصغيرة.

في بعض الأحيان ، من أجل معادلة معلمات درجة الحرارة للإمداد والعودة ، يتم تثبيت العبور الجانبي بقطر صغير بينهما ، ويمكن تعديل عرض قناة المرور الخاصة به باستخدام الصمامات اللولبية (تُستخدم الصمامات الكروية فقط لقفل وفتح الممرات تمامًا ).

الضغط وسرعة الماء ودرجة حرارة العودة في نظام التدفئة

في الأساس ، تتضمن متطلبات أنظمة التدفئة تقسيم خصائص التدفئة إلى نوعين:

• مستقل ، يوجد هنا مصدر الطاقة الحرارية مباشرة في الغرفة - يتم استخدامها في منزل فردي أو في المباني الشاهقة من نوع النخبة ؛
• تابع ، حيث يتم توصيل شبكة من خطوط الأنابيب بمجمع التدفئة - يتم استخدامها في معظم المناطق الحضرية والمستوطنات من النوع الحضري.

وفقًا لخصائص دوران الناقل الحراري ، يتم استخدام الماء بشكل أساسي ، حيث تؤثر سرعة الماء في نظام التسخين بشكل مباشر على درجة الحرارة في المشعات. ينقسم الدوران إلى طبيعي (وفقًا لمبدأ الجاذبية) وقسري (نظام تسخين باستخدام مضخة). من خلال التوزيع ، من المعتاد التمييز بين نظام التسخين بأسلاك الأنبوب السفلي والعلوي.

درجة حرارة

على الرغم من الاختيار الغني لأنظمة التدفئة المتوفرة ، فإن خيارات إمداد الحرارة والعودة قليلة جدًا. يجب أيضًا ضبط درجة الحرارة القصوى في نظام التدفئة وفقًا للقواعد لتجنب المزيد من الأعطال.

يتم توصيل المشعات بنظام التدفئة بإحدى الطرق الثلاث: السفلي أو الجانبي أو القطري.

أيضًا ، يُسمى الاتصال السفلي أيضًا بشكل مختلف: "لينينغراد" ، سرج. وفقًا لهذا المخطط ، يتم تثبيت الإرجاع والإمداد في الجزء السفلي من البطارية. في معظم الحالات ، يتم استخدامه عند وضع الأنابيب أسفل اللوح الأساسي أو تحت سطح الأرض. يجب ألا تختلف درجة حرارة الإرجاع في نظام التدفئة عن درجة حرارة الإمداد.

سرعة الماء

إذا كان هناك عدد قليل من الأقسام ، فسيكون نقل الحرارة غير فعال للغاية مقارنة بالمخططات الأخرى - تنخفض سرعة الماء في نظام التدفئة ، مما يؤدي إلى فقدان الحرارة.

التسخين الجانبي هو النوع الأكثر شيوعًا لتوصيل بطاريات الرادياتير بالتدفئة. يتم توفير الماء كحامل حراري في الجزء العلوي ، ويتم توصيل العائد من الأسفل ، بحيث تعتبر درجة الحرارة المرتجعة في نظام التدفئة مكافئة.

لتجنب انخفاض كفاءة هذا النوع من التوصيل مع زيادة أقسام المبرد ، يوصى بتركيب أنبوب حقن.

ضغط

يُطلق على النوع القطري للاتصال أيضًا مخطط التقاطع الجانبي ، لأن مصدر المياه متصل من أعلى الرادياتير ، ويتم تنظيم خط الإرجاع في الجزء السفلي من الجانب المقابل. يُنصح باستخدامه عند توصيل عدد كبير من الأقسام - مع عدد صغير ، يرتفع الضغط في نظام التدفئة بشكل حاد ، مما قد يؤدي إلى نتائج غير مرغوب فيها ، أي أنه يمكن خفض نقل الحرارة إلى النصف.

من أجل التفكير أخيرًا في أحد خيارات توصيل بطاريات الرادياتير ، من الضروري الاسترشاد بطريقة تنظيم الإرجاع. يمكن أن يكون من الأنواع التالية: أنبوب واحد ، ثنائي الأنابيب وهجين.

يعتمد الخيار الذي يستحق الاختيار على مجموعة من العوامل. من الضروري مراعاة عدد طوابق المبنى حيث يتم توصيل التدفئة ، ومتطلبات السعر المكافئ لنظام التدفئة ، ونوع الدوران المستخدم في المبرد ، ومعلمات بطاريات الرادياتير ، وأبعادها ، وأكثر بكثير.

في أغلب الأحيان ، يتوقفون عن اختيارهم على وجه التحديد في مخطط الأسلاك أحادي الأنابيب لأنابيب التدفئة.

كما تبين الممارسة ، يتم استخدام مثل هذا المخطط على وجه التحديد في المباني الشاهقة من النوع الحديث.

يحتوي هذا النظام على عدد من الخصائص: فهي منخفضة التكلفة وسهلة التركيب ، ويتم توفير المبرد (الماء الساخن) من الأعلى عند اختيار نظام التدفئة العمودي.

أيضًا ، يتم توصيل المشعات بنظام التدفئة في سلسلة ، وهذا بدوره لا يتطلب رافعًا منفصلاً لتنظيم الإرجاع. بعبارة أخرى ، يتدفق الماء ، بعد أن اجتاز المبرد الأول ، إلى التالي ، ثم إلى الثالث ، وهكذا.

ومع ذلك ، لا توجد طريقة لتنظيم التسخين المنتظم لبطاريات الرادياتير وكثافتها ، فهي تسجل باستمرار ضغطًا مرتفعًا لسائل التبريد. كلما تم تركيب المبرد بعيدًا عن الغلاية ، كلما انخفض نقل الحرارة.

هناك أيضًا طريقة أخرى للأسلاك - مخطط ثنائي الأنابيب ، أي نظام تدفئة مع عودة. غالبًا ما يستخدم في المساكن الفاخرة أو في منزل فردي.

هنا زوج من الدوائر المغلقة ، إحداهما مخصصة لتزويد البطاريات المتصلة بالتوازي بالماء ، والثانية لإزالتها.

مع الأسلاك الهجينة ، يتم الجمع بين المخططين الموصوفين أعلاه. قد تكون هذه دائرة جامع ، حيث يتم تنظيم فرع الأسلاك الفردية في كل مستوى.

عودة التدفق في نظام التدفئة والغرض منه

العائد في نظام التسخين هو المبرد الذي مر عبر جميع مشعات التسخين ، وفقد درجة حرارته الأولية وأصبح باردًا بالفعل ويتم إدخاله في المرجل للتدفئة التالية. يمكن أن يتحرك المبرد في أنبوبين ونظام تسخين أحادي الأنبوب محسّن.

يشير نظام التسخين أحادي الأنبوب إلى سلسلة من التوصيلات لمشعات التدفئة. أي أن أنبوب الإمداد متصل بالمبرد الأول ، والذي من خلاله ينتقل الأنبوب التالي إلى المبرد الثاني ، وهكذا.

إذا تم تحسين نظام التسخين أحادي الأنبوب ، فسيكون تصميمه شيئًا من هذا القبيل: يوجد أنبوب واحد على طول محيط الغرفة بأكملها ، حيث يمكنك إدخال أنابيب الإمداد والعودة لكل مشعاع. في هذه الحالة ، من الممكن تثبيت صمام تحكم على كل بطارية ، والذي يمكنك من خلاله تنظيم درجة حرارة الهواء في غرفة معينة بنجاح كبير.

إضافة كبيرة لنظام التدفئة هذا هو الحد الأدنى لعدد الأنابيب الموجودة فيه. والناقص هو فرق درجة الحرارة بين المبرد الأول من المرجل والآخر. يمكن التخلص من هذه المشكلة بمساعدة مضخة الدوران ، والتي ستدفع كل الماء عبر النظام وتسخين بشكل أسرع ، وبالتالي لن يكون لدى المبرد الوقت لخفض درجة الحرارة.

نظام التسخين ثنائي الأنابيب عبارة عن سلك من أنبوبين. أحد الأنابيب هو إمداد المبرد الساخن ، والأنبوب الثاني هو أنبوب الإرجاع في نظام التسخين ، والذي من خلاله يدخل الماء المبرد بالفعل من المشعات إلى المرجل. يسمح مثل هذا النظام بالاتصال المتوازي تقريبًا لجميع المشعات ، مما يجعل من الممكن تكوين كل مشعاع بشكل مرن على حدة دون التأثير على عمل الأجهزة الأخرى.

عواقب العودة الباردة

مخطط لتسخين العودة

في بعض الأحيان ، مع وجود مشروع مصمم بشكل غير صحيح ، يكون التدفق العائد في نظام التدفئة باردًا. كما تظهر الممارسة ، أن الغرفة لا تتلقى حرارة كافية أثناء عودة البرد ، وهذا لا يزال نصف المشكلة. والحقيقة هي أنه في درجات حرارة الإمداد والعودة المختلفة ، يمكن أن تتكون المكثفات على جدران المرجل ، والتي تشكل حامضًا عند التفاعل مع ثاني أكسيد الكربون المنطلق أثناء احتراق الوقود. يمكنها بعد ذلك تعطيل المرجل في وقت مبكر.

لتجنب ذلك ، من الضروري التفكير بعناية في تصميم نظام التدفئة ، ويجب إيلاء اهتمام خاص لفارق بسيط مثل درجة حرارة العودة في نظام التدفئة. أو تضمين أجهزة إضافية في النظام ، على سبيل المثال مضخة دورانية أو غلاية ، والتي ستعوض فقدان الماء الدافئ

خيارات توصيل المبرد

يمكننا الآن أن نقول بثقة أنه عند تصميم نظام تدفئة ، يجب التفكير في الإمداد والعودة وتهيئتهما بشكل مثالي. مع التصميم الخاطئ لنظام التدفئة ، يمكن فقد أكثر من 50٪ من الحرارة.

هناك ثلاثة خيارات لإدخال المبرد في نظام التدفئة:

1. قطري.
2. الجانبي.
3. أدنى.

يعطي النظام القطري أعلى كفاءة وبالتالي فهو أكثر عملية وفعالية.

يُظهر الرسم التخطيطي شكلًا داخليًا مائلًا

كيف تنظم درجة الحرارة في نظام التدفئة؟

من أجل ضبط درجة حرارة المبرد وتقليل الاختلاف بين درجات حرارة التدفق والعودة ، يمكن استخدام جهاز التحكم في درجة حرارة نظام التدفئة.

عند تثبيت هذا الجهاز ، لا تنسى الطائر الذي يجب أن يكون أمام المدفأة. في حالة عدم وجودها ، ستنظم درجة حرارة البطاريات ليس فقط في غرفتك ، ولكن في جميع أنحاء المصعد. من غير المحتمل أن يسعد الجيران بمثل هذه الإجراءات.

أبسط وأرخص إصدار من المنظم هو تركيب ثلاثة صمامات: على الإمداد ، والعودة ، وعلى العبور. إذا قمت بتغطية الصمامات على المبرد ، فيجب أن يكون العبور مفتوحًا.

هناك وفرة كبيرة من منظمات الحرارة المختلفة التي يمكن استخدامها في المباني السكنية والمنازل الخاصة. من بين مجموعة متنوعة ، يمكن لكل مستهلك أن يختار لنفسه منظمًا يناسبه من حيث المعايير المادية ، وبالطبع من حيث التكلفة.

تعديل الحرارة ما هي طرق استخدامها

أثناء عملية التسخين ، يسخن المبرد في النظام ويتوسع ، أي أنه يزيد في الحجم. هذا هو السبب في أن المالك يحتاج أحيانًا إلى التعديل بطاريات التدفئة في منزلك المنزل ، وبالتالي التحكم في عمل الإمداد الحراري. هناك عدة أنواع من الأجهزة تتيح لك القيام بهذه المهمة. عادة ما يتم تقسيم جميع الأجهزة إلى فئتين:

1. 1.
   تنظيم.
2. 2.
   المتابعة.

الأول يسمح لك بضبط الضغط ودرجة الحرارة في النظام ، وتقليل هذه المعلمات لأعلى أو لأسفل. يمكن تثبيتها في أقسام منفصلة من خط الأنابيب واستخدامها لتنظيم الأجزاء الفردية من الشبكة ، أو تنظيم تشغيل النظام بأكمله ككل. أجهزة التحكم هي جميع أنواع موازين الحرارة ومقاييس الضغط المركبة بشكل منفصل عن وسائل التحكم في الأنظمة أو معها. إنها تسمح لك بالحصول على معلومات حول تشغيل مصدر الحرارة في أي وقت واتخاذ قرار بشأن الحاجة إلى تكوينه.

بحيث لا توجد صعوبات أثناء تشغيل التدفئة مع تعديلها ، عند تصميم الهندسة ، من الضروري توفير:

• تركيب موازين الحرارة ومقاييس الضغط قبل وبعد غلاية التسخين ، في مجمعات التوزيع (في أدنى وأعلى أجزاء الشبكة) ؛
• تركيب مقياس ضغط قبل مضخة الدوران ، إذا كانت موجودة في النظام ؛
• تركيب خزان التمدد: تسرب - في الشبكات المفتوحة والأغشية - في الشبكات المغلقة ؛
• تركيب صمامات الأمان وفتحات التهوية اللازمة لمنع زيادة الضغط في الأنابيب إلى القيم الحرجة.

أثناء التشغيل العادي للنظام ، يجب ألا تتجاوز درجة حرارة الماء في الأنابيب 90 درجة ، ويجب أن يكون الضغط في حدود 1.5-3 أجواء. يمكن أن تعمل بعض شبكات التدفئة في درجات حرارة وضغوط أعلى ، لكنها تستخدم عناصر خاصة غير متوفرة في مصدر تدفئة المنزل القياسي. قد تشير استحالة ضبط البطارية باستخدام منظم الحرارة التقليدي إلى تكوين قفل هوائي. للقضاء عليه ، سيكون عليك استخدام رافعة Mayevsky.

مخططات توصيل المبرد

يعتمد مدى سخونة المشعات على كيفية تزويد المبرد بها. هناك خيارات أكثر فاعلية وأقل.

مشعات مع وصلة القاع

تحتوي جميع مشعات التدفئة على نوعين من التوصيل - الجانب والسفلي. لا يمكن أن يكون هناك تناقضات مع الاتصال السفلي. لا يوجد سوى أنبوبان - مدخل ومخرج. وفقًا لذلك ، من ناحية ، يتم توفير المبرد للرادياتير ، ومن ناحية أخرى يتم تفريغه.

اتصال منخفض لمشعات التدفئة بأنظمة تسخين أحادية الأنبوب وأنبوبين

على وجه التحديد ، مكان توصيل التوريد ، وحيث تتم كتابة الإرجاع في إرشادات التثبيت ، والتي يجب أن تكون متاحة.

مشعات مع وصلة جانبية

من خلال الاتصال الجانبي ، هناك الكثير من الخيارات: هنا يمكن توصيل خطوط أنابيب الإمداد والعودة بأنبوبين ، على التوالي ، هناك أربعة خيارات.

الخيار رقم 1. اتصال قطري

يعتبر اتصال مشعات التسخين هذا هو الأكثر فاعلية ، ويتم استخدامه كمعيار ، وهذه هي الطريقة التي يختبر بها المصنعون سخاناتهم والبيانات الموجودة في جواز السفر للطاقة الحرارية - لمثل هذا الكحل. جميع أنواع التوصيلات الأخرى أقل كفاءة في تبديد الحرارة.

مخطط توصيل قطري لمشعات التدفئة بنظام ثنائي الأنابيب وأنبوب واحد

هذا لأنه عندما يتم توصيل البطاريات قطريًا ، يتم توفير المبرد الساخن إلى المدخل العلوي على جانب واحد ، ويمر عبر الرادياتير بالكامل ويخرج من الجانب الآخر السفلي.

الخيار رقم 2. من جانب واحد

كما يوحي الاسم ، ترتبط خطوط الأنابيب من جانب واحد - العرض من الأعلى ، والعودة - من الأسفل. يكون هذا الخيار مناسبًا عندما يمر الناهض إلى جانب المدفأة ، وهو ما يحدث غالبًا في الشقق ، لأن هذا النوع من الاتصال يسود عادةً. عندما يتم توفير المبرد من الأسفل ، يتم استخدام مثل هذا المخطط بشكل غير منتظم - ليس من المناسب جدًا ترتيب الأنابيب.

اتصال جانبي لأنظمة ثنائية الأنابيب وأنبوب واحد

مع اتصال المشعات هذا ، تكون كفاءة التسخين أقل قليلاً - بنسبة 2 ٪. لكن هذا يحدث فقط في حالة وجود أقسام قليلة في المشعات - لا تزيد عن 10. مع بطارية أطول ، لن يتم تسخين الحافة الأبعد جيدًا أو حتى تظل باردة. في مشعات اللوحة ، لحل المشكلة ، يتم تثبيت امتدادات التدفق - الأنابيب التي تجلب المبرد بعيدًا عن الوسط. يمكن تثبيت نفس الأجهزة في مشعات الألومنيوم أو ثنائية المعدن ، مع تحسين نقل الحرارة.

الخيار رقم 3. اتصال القاع أو السرج

من بين جميع الخيارات ، فإن اتصال السرج لمشعات التدفئة هو الأكثر فعالية. الخسائر تقارب 12-14٪. لكن هذا الخيار هو الأكثر غموضًا - فعادة ما يتم وضع الأنابيب على الأرض أو تحتها ، وهذه الطريقة هي الأفضل من الناحية الجمالية. وحتى لا تؤثر الخسائر على درجة الحرارة في الغرفة ، يمكنك أن تأخذ المبرد أقوى قليلاً مما هو مطلوب.

اتصال السرج لمشعات التدفئة

في الأنظمة ذات الدورة الدموية الطبيعية ، لا ينبغي إجراء هذا النوع من الاتصال ، ولكن إذا كانت هناك مضخة ، فإنها تعمل بشكل جيد. في بعض الحالات أسوأ من الجانب. فقط عند سرعة معينة لحركة المبرد ، تنشأ تدفقات دوامة ، وتسخن السطح بالكامل ، ويزداد انتقال الحرارة. لم يتم دراسة هذه الظواهر بشكل كامل ، لذلك ليس من الممكن بعد التنبؤ بسلوك المبرد.

ستعتمد راحة الأسرة في الشتاء على مدى كفاءة عمل نظام التدفئة في المنزل.

إذا لم يتم تسخين البطاريات جيدًا ، فمن الضروري حل المشكلة ، ولهذا من المهم معرفة كيفية عمل التدفئة بشكل عام

تسخين مساحة الماء هو مصدر للحرارة ومبرد يتم توزيعه من خلال البطاريات. الإمداد والعودة موجودان في أنظمة أحادية الأنابيب ثنائية الأنابيب. في الثانية ، لا يوجد توزيع واضح ، فمن المعتاد تقسيم الأنبوب إلى نصفين.
