أنواع أنظمة التدفئة
تعتمد كمية الحرارة التي سيشعها المبرد على نوع نظام التدفئة ونوع الاتصال المختار. لاختيار الخيار الأفضل ، يجب أولاً أن تفهم نوع أنظمة التدفئة وكيف تختلف.
أنبوب واحد
يعتبر نظام التسخين أحادي الأنبوب هو الخيار الأكثر اقتصادا من حيث تكاليف التركيب. لذلك ، هذا النوع من الأسلاك هو المفضل في المباني متعددة الطوابق ، على الرغم من أن مثل هذا النظام في القطاع الخاص بعيد عن أن يكون غير مألوف. باستخدام مثل هذا المخطط ، يتم توصيل المشعات في سلسلة بالخط ويمر المبرد أولاً عبر جزء تسخين واحد ، ثم يدخل الجزء الثاني ، وهكذا. يتم توصيل خرج المبرد الأخير بمدخل غلاية التدفئة أو الناهض في المباني الشاهقة.

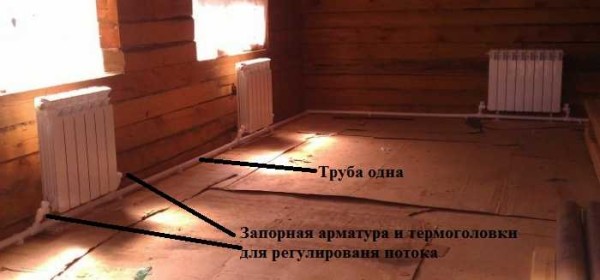

مثال على نظام أحادي الأنبوب
عيب طريقة الأسلاك هذه هو استحالة ضبط نقل الحرارة للمشعات. عن طريق تثبيت منظم على أي من المشعات ، ستنظم بقية النظام. العيب الثاني المهم هو اختلاف درجة حرارة المبرد على مشعات مختلفة. تلك الأقرب إلى الغلاية تسخن جيدًا ، والأخرى البعيدة تصبح أكثر برودة. هذا نتيجة لتوصيل سلسلة مشعات التدفئة.

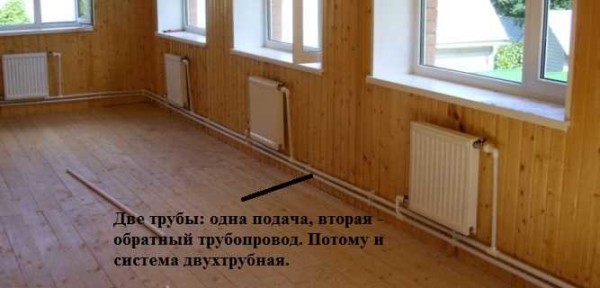

الأسلاك ثنائية الأنابيب
يتميز نظام التسخين ثنائي الأنابيب بحقيقة أنه يحتوي على خطي أنابيب - الإمداد والعودة. كل مشعاع متصل بكليهما ، أي أنه اتضح أن جميع المشعات متصلة بالنظام بالتوازي. هذا أمر جيد لأن المبرد من نفس درجة الحرارة يدخل مدخل كل منهم. النقطة الإيجابية الثانية هي أنه يمكنك تثبيت منظم حرارة على كل مشعات واستخدامه لتغيير كمية الحرارة التي ينبعث منها.
عيب مثل هذا النظام هو أن عدد الأنابيب عند توزيع النظام أكبر بمرتين تقريبًا. لكن النظام يمكن أن يكون متوازنًا بسهولة.
ميزات الاتصال
طرق توصيل المشعات
عند تركيب أنظمة التدفئة في المنازل الخاصة ، يتم استخدام طرق التوصيل التالية:
في هذه الحالة ، يتم توصيل أنبوب الإمداد من أعلى ، ويتم توصيل أنبوب الإرجاع من أسفل إلى نفس القسم.يتيح مخطط توصيل بطارية التسخين هذا تدفئة المبرد بالتساوي. ومع ذلك ، إذا كان الأكورديون يحتوي على عدد كبير من الأقسام ، فستحدث خسائر كبيرة في الحرارة ، لذلك من الأفضل استخدام خيارات الاتصال الأخرى.
السرج والقاع
تعد هذه الطريقة خيارًا ممتازًا للحالات التي تمر فيها الأنابيب عبر الأرضية. يتم الاتصال بالفوهات الموجودة في الجزء السفلي من الهيكل ، في أقسام متقابلة. عيب هذه الطريقة هو الكفاءة المنخفضة فقط ، حيث يمكن أن يصل فقد الحرارة إلى 15 بالمائة.
يتم استخدامه عند توصيل الأجهزة بعدد كبير من الأقسام. كما قد تتخيل ، يتم توصيل أنبوب الإدخال في هذه الحالة من الأعلى ، وأنبوب المخرج متصل من الأسفل ، في القسم المقابل. يساهم مخطط توصيل بطاريات التدفئة في منزل خاص في التوزيع المنتظم لسائل التبريد والحد الأقصى من نقل الحرارة من الأجهزة.
ملحوظة! عند استخدام ترموستات للتدفئة بالتوازي مع المبرد ، يجب توفير ممر جانبي. سيسمح لك ذلك بضبط درجة تسخين الجهاز.
مخطط توصيل المبرد
كما نرى ، تعتمد طرق توصيل بطاريات التدفئة على عدد من العوامل ، مثل طريقة مد الأنابيب ، وقوة المعدات ، وما إلى ذلك. على وجه الخصوص ، فإن نوع النظام له أهمية كبيرة. سنتحدث بمزيد من التفاصيل حول أنواع أنظمة التدفئة أدناه.

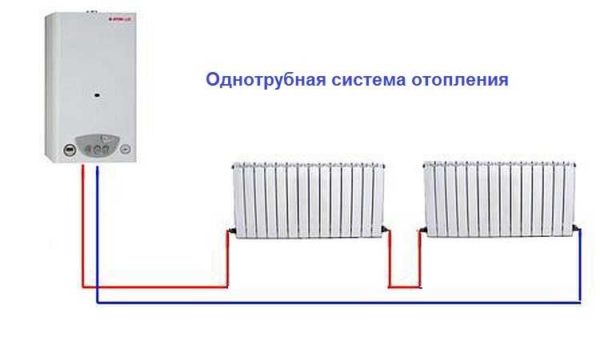

مخطط نظام أحادي الأنبوب
أنواع النظام
عند تركيب أنظمة التدفئة ، يتم استخدام مخططين:
- أحادي الأنبوب - هو الأبسط ، حيث يدور المبرد عبر أنبوب واحد ، تتصل به أجهزة التسخين في سلسلة. عيبه هو أنه لا يسمح لك بتنظيم إمداد الحرارة. لذلك ، يتوافق نقل الحرارة مع معيار التصميم المنصوص عليه في التصميم. يستخدم هذا المخطط في الأنظمة الصغيرة ، لأنه مع وجود طول كبير لخط الأنابيب وعدد كبير من المشعات ، ستسخن الأجهزة بشكل غير متساو.
- أنبوبان - يكمن معناه في حقيقة أن الماء الساخن يتدفق عبر أنبوب واحد ، ويعود الماء المبرد إلى المرجل عبر أنبوب آخر. يتم توصيل بطاريات التدفئة في منزل خاص في هذه الحالة ، على التوالي ، بالتوازي. تتمثل ميزة هذا الجهاز في التسخين المنتظم للأقسام ، فضلاً عن القدرة على ضبط نقل الحرارة. من بين أوجه القصور ، يمكن تمييز الحاجة إلى المزيد من الأنابيب فقط ، على التوالي ، تزداد تكلفة الهيكل.

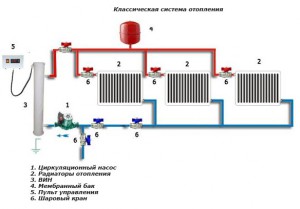

مخطط نظام ثنائي الأنابيب
وتجدر الإشارة إلى أنه بغض النظر عن نوع النظام ، يمكن توصيل بطاريات التدفئة بأيديكم بطريقتين:
- وفقًا للمخطط الرأسي - يتم توصيل جهاز التسخين برافعة رأسية ، يتم من خلالها توصيل الأسلاك إلى المشعات.
- وفقًا للمخطط الأفقي - يتم تداول المبرد عبر خطوط أنابيب أفقية.
يعتمد اختيار مخطط توصيل بطاريات التدفئة على خصائص المنزل. على سبيل المثال ، إذا كان السكن يحتوي على عدة طوابق ، فسيتم تنفيذ التوصيل وفقًا لمخطط رأسي.
في الصورة - المبرد الموجود أسفل النافذة
اتصال تسلسلي لاثنين من مشعات التدفئة
كتب سانسوار. ما اشتراه العميل ، قمت بتسليمه. عدد الأقسام والموقع ، والاختيار الذي تم إجراؤه مسبقًا لتوصياتي ومشورتي. على سبيل المثال ، اقترحت عمومًا أن يضع واحدًا بدلاً من اثنين ، حسنًا ، لا أحب الاتصال المائل. قبيح من هذا القبيل ، الكثير من الأنابيب "الإضافية"
نعم ، لقد فهمت الأمر على الفور ، رأيت مثل هذه العبوات ، بالمناسبة ، أعلم أن هناك نزوات ، هذا يكفي.
كتب سانسوار. لا يمكنك الضغط على الممر الجانبي ، فأنا لست واحدًا من هؤلاء ... إذا كان هناك شيء بالغ الأهمية في رغبات العميل ، فأنا أرفض حتى مقابل دفعة إضافية
وهذا صحيح.
سأرفع الموضوع. من المنشئ لدينا نوعان من مشعات الألواح الفولاذية Maxterm من النوع 22 (صفان ، لوحتان) مع توصيل سفلي (الأسلاك لكل شقة ، Bir Peks). في المظهر ، يبدو أن لديهم تجاوزات (لم يتم الرد على أي شيء على موقع الشركة المصنعة حول هذا الأمر). لا ، أنا أكذب فأجابوا:
أخبرني ، من فضلك ، عندما يتم إغلاق الصمام الحراري ، يتجاوز المبرد المبرد (يظل تدفق سائل التبريد ثابتًا) أو يقوم الصمام الحراري ببساطة بحظر تدفق سائل التبريد. شكرا مقدما على ردك. نعم. ينظم الرأس الثرموستاتي التدفق عبر المبرد عبر جذع الصمام. أولئك. ينظم تدفق المبرد عبر المبرد. ويتم الحفاظ على ثبات التدفق عبر النظام. في هذه الحالة ، إذا عملت جميع المشعات على الحد من التدفق ، تزداد مقاومة النظام. وفي هذه الحالة ، يجب توفير تجاوز.
مهمتي هي تحديث توزيع أنابيب التدفئة في الشقة ، من أجل الحصول في النهاية على أقل عدد ممكن من التقاطعات ووصلات الأنابيب. توجد بالفعل نصيحة واحدة لاستبدال قائمة الرغبات الخاصة بي بدائرة تجميع. لكني لا أستطيع أن أفهم لماذا يُعتقد أن المياه المحولة على طول الممر الجانبي (بعد كل شيء ، هناك شكوك قوية جدًا في وجودها) ستسخن المبرد الثاني بشكل سيئ؟
التسجيل: 03/25/2011 بينزا المشاركات: 7080
12/10/2013 الساعة 16:18
كتب لوكي. لدينا اثنين من مشعات لوحة الصلب نوع Maxterm 22 (صفين ، لوحتين) مع اتصال سفلي
كتب لوكي. تجاوزات (لم يتم الرد على أي شيء على موقع الشركة المصنعة حول هذا الأمر)
تستخدم المجازات فقط في نظام تسخين أحادي الأنبوب. وهم ليسوا داخل المشعات.توجد تركيبات توصيل سفلية مع تجاوزات مدمجة.
ارسم مخططًا عامًا لنظام التدفئة للشقة. بدونها ، حتى نظام الأنبوب الواحد أو ثنائي الأنابيب غير مفهوم بالنسبة لك. أشر أيضًا إلى العلامة التجارية للتركيبات المستخدمة في التوصيل السفلي للمشعات.
كتب لوكي. هل سيكون سيئا لتسخين المبرد الثاني؟
إذا كان فرق الضغط على خطوط الإمداد والصادرة (الإمداد / العودة) كافياً ، فإن المشعات سوف تسخن بشكل طبيعي ، مع مراعاة حساب المكونات الهيدروليكية لنظام تدفئة الشقة بالكامل ، مع إعادة موازنتها وتعديلها. لأن توصيل المبرد الإضافي سيؤدي إلى عدم توازن في تشغيل نظام التدفئة في الشقة.
ما مدى خطورة عدم التوازن ، لا يمكن الإجابة دون إجراء الحسابات المائية.
الحساب الهيدروليكي لأنظمة التدفئة. الحساب الحراري (حساب العزل) للمنازل والشقق.
سيرغانتس. الصورة سيئة القراءة. لكن مما يمكنني رؤيته ، استنتجت أن النظام ثنائي الأنابيب.
من الأفضل وضع مسخن أرضي (في الأرضية) تحت النافذة بقوة كافية. ثم لن تكون هناك حاجة إلى مشعات إضافية.
كتب سيرجانتس. وهل من الممكن ترك التركيبات التي هي الآن؟
الغريب أن هناك صمام كروي عادي على خط العودة ، بدلاً من صمام الإغلاق. ثم يجب أن يكون الصمام الحراري الموجود أسفل الغطاء الأزرق مع إعدادات مسبقة. إذا كان الأمر كذلك ، فاتركه ولا تقم بإسقاط الإعدادات المسبقة للتصميم.
الحساب الهيدروليكي لأنظمة التدفئة. الحساب الحراري (حساب العزل) للمنازل والشقق.
توصيل المبرد بنظام تدفئة أحادي الأنبوب
"لينينغرادكا" هو أكثر أنظمة التدفئة ذات الأنبوب الواحد شيوعًا وفعالية من حيث التكلفة (انظر الرسم البياني). يتم استخدامه في الشقق والمنازل ذات المساحة الصغيرة. يمكن أن يكون رأسيًا - في مداخل المنزل بين الطوابق ، وأفقيًا - في غرفة أو في طابق واحد.
من الممكن توصيل المشعات بوصلة سفلية وعلوية بنظام تدفئة أحادي الأنبوب. إذا كان المبرد يحتوي على سلك منخفض ، فسيتم تثبيت المبرد أسفل مستوى أجهزة التسخين ، ويتم تشغيل الأنابيب أفقياً منه ، ثم ترتفع إلى البطاريات. بالنسبة للمشعات ذات الأسلاك العلوية ، على العكس من ذلك ، يتم تثبيت المبرد في أعلى نقطة في نظام التدفئة ، ومن هناك يتم تدوير الماء.
تستخدم الصمامات لإغلاق المياه فقط في مخططات التسخين أحادية الأنبوب. وهي تقع في ما يسمى بالأقسام الفرعية ، والتي يكون حجمها أصغر بعدة مرات من الأنابيب الرئيسية لنظام التدفئة.
ما هي أهمية اختيار موقع تركيب المبرد
بغض النظر عما إذا كانت مشعات التدفئة متصلة في سلسلة أو متوازية ، فإن الغرض الوظيفي لهذه الأجهزة ليس فقط تدفئة المكان. عن طريق البطاريات ، يتم إنشاء حماية معينة (شاشة) من تغلغل البرد من الخارج. يوضح هذا موقع البطاريات أسفل عتبات النافذة. مع مثل هذا التوزيع للمشعات في الأماكن التي تتعرض لأكبر قدر من فقدان الحرارة ، أي في منطقة فتحات النوافذ ، يتم إنشاء ستارة حرارية فعالة.
ببساطة لا يمكن أن يكون هناك بطارية في هذا المكان. بمساعدتها ، يخلق الهواء البارد من الشارع حاجزًا
قبل التفكير في كيفية توصيل مشعات التدفئة ، من الضروري رسم مخطط لموقع هذه الأجهزة.
في الوقت نفسه ، من المهم تحديد مسافات التثبيت الصحيحة للمشعات ، والتي ستضمن أقصى نقل للحرارة. لذلك ، توجد بطاريات التدفئة بشكل صحيح تمامًا إذا:
- خفضت من أسفل عتبة النافذة بمقدار 100 مم ؛
- من الأرض على مسافة 120 مم ؛
- مفصولة عن الحائط على مسافة 20 مم.
لا ينصح بصرامة بانتهاك هذه المعايير.
التوصيل التسلسلي لمشعات التدفئة
بهذه الطريقة ، يتم توصيل البطاريات باستخدام أنبوب واحد.في أغلب الأحيان ، إذا كان الاتصال التسلسلي لمشعات التدفئة مطلوبًا ، فمن أجل زيادة طاقة أجهزة التسخين وضمان درجة كافية من تدفئة الغرفة ، من الضروري زيادة عدد الأقسام حتى نهاية الخط .
تتميز طريقة التوصيل التسلسلي بالتوزيع غير المتكافئ للطاقة الحرارية. نتيجة لذلك ، يسخن أول المشعات أكثر بكثير من الأجهزة اللاحقة ، وسيكون الجهاز الأخير في الدائرة بالكاد دافئًا.
على الرغم من وجود عدد من المضايقات ، إلا أن هذه الطريقة مطلوبة بسبب بساطتها ، ويتم تعديل درجة نقل الحرارة المطلوبة عن طريق بناء عدة أقسام للبطارية في أماكن مختلفة من هيكل التدفئة. أمثلة على توصيل مشعات التدفئة في الفيديو:
طلب
يمكن تطبيق جميع المخططات المذكورة أعلاه في منزل خاص. إذا رغبت في ذلك ، يمكن استخدام مصدرين للتدفئة: غلاية مدمجة في الفرن وغلاية غاز أو كهربائية متصلة بالتوازي.
ضع في اعتبارك التسلسل الذي تم تنفيذه بشكل صحيح لتركيب نظام تدفئة أحادي الأنبوب في منزل خاص:
- تركيب غلاية التدفئة
- زخرفة الجدار في مواقع تركيب البطاريات ، والعزل الحراري إذا لزم الأمر ؛
- التثبيت على جدران المشعات.
- تحديد أماكن ربط الأنابيب والانحناءات ؛
- ملء النظام بالماء وإجراء اختبار التشغيل.
يمكن أن يكون توصيل مشعات التسخين بالتدفق مع أقسام الإغلاق. الطريقة الأولى أبسط وتتطلب مواد وعمالة أقل وتستخدم للأنظمة الصغيرة. تسمح لك الطريقة الثانية بتنظيم إمداد المبرد لكل مبرد فردي ، ولكنها تتطلب تركيب أقسام تجاوز إضافية - تجاوزات. يتطلب أيضًا صمامات إغلاق إضافية.
ما هي أهمية اختيار موقع تركيب المبرد
بغض النظر عما إذا كانت مشعات التدفئة متصلة في سلسلة أو متوازية ، فإن الغرض الوظيفي لهذه الأجهزة ليس فقط تدفئة المكان. عن طريق البطاريات ، يتم إنشاء حماية معينة (شاشة) من تغلغل البرد من الخارج. يوضح هذا موقع البطاريات أسفل عتبات النافذة. مع مثل هذا التوزيع للمشعات في الأماكن التي تتعرض لأكبر قدر من فقدان الحرارة ، أي في منطقة فتحات النوافذ ، يتم إنشاء ستارة حرارية فعالة.
ببساطة لا يمكن أن يكون هناك بطارية في هذا المكان. بمساعدتها ، يخلق الهواء البارد من الشارع حاجزًا
قبل التفكير في كيفية توصيل مشعات التدفئة ، من الضروري رسم مخطط لموقع هذه الأجهزة.
في الوقت نفسه ، من المهم تحديد مسافات التثبيت الصحيحة للمشعات ، والتي ستضمن أقصى نقل للحرارة. لذلك ، توجد بطاريات التدفئة بشكل صحيح تمامًا إذا:
- خفضت من أسفل عتبة النافذة بمقدار 100 مم ؛
- من الأرض على مسافة 120 مم ؛
- مفصولة عن الحائط على مسافة 20 مم.
لا ينصح بصرامة بانتهاك هذه المعايير.
اتصال تسلسلي لاثنين من مشعات التدفئة
كتب سانسوار. ما اشتراه العميل ، قمت بتسليمه. عدد الأقسام والموقع ، والاختيار الذي تم إجراؤه مسبقًا لتوصياتي ومشورتي. على سبيل المثال ، اقترحت عمومًا أن يضع واحدًا بدلاً من اثنين ، حسنًا ، لا أحب الاتصال المائل. قبيح من هذا القبيل ، الكثير من الأنابيب "الإضافية"
نعم ، لقد فهمت الأمر على الفور ، رأيت مثل هذه العبوات ، بالمناسبة ، أعلم أن هناك نزوات ، هذا يكفي.
كتب سانسوار. لا يمكنك الضغط على الممر الجانبي ، فأنا لست واحدًا من هؤلاء ... إذا كان هناك شيء بالغ الأهمية في رغبات العميل ، فأنا أرفض حتى مقابل دفعة إضافية
وهذا صحيح.
سأرفع الموضوع. من المنشئ لدينا نوعان من مشعات الألواح الفولاذية Maxterm من النوع 22 (صفان ، لوحتان) مع توصيل سفلي (الأسلاك لكل شقة ، Bir Peks). في المظهر ، يبدو أن لديهم تجاوزات (لم يتم الرد على أي شيء على موقع الشركة المصنعة حول هذا الأمر). لا ، أنا أكذب فأجابوا:
أخبرني ، من فضلك ، عندما يتم إغلاق الصمام الحراري ، يتجاوز المبرد المبرد (يظل تدفق سائل التبريد ثابتًا) أو يقوم الصمام الحراري ببساطة بحظر تدفق سائل التبريد. شكرا مقدما على ردك. نعم. ينظم الرأس الثرموستاتي التدفق عبر المبرد عبر جذع الصمام. أولئك. ينظم تدفق المبرد عبر المبرد. ويتم الحفاظ على ثبات التدفق عبر النظام. في هذه الحالة ، إذا عملت جميع المشعات على الحد من التدفق ، تزداد مقاومة النظام. وفي هذه الحالة ، يجب توفير تجاوز.
مهمتي هي تحديث توزيع أنابيب التدفئة في الشقة ، من أجل الحصول في النهاية على أقل عدد ممكن من التقاطعات ووصلات الأنابيب. توجد بالفعل نصيحة واحدة لاستبدال قائمة الرغبات الخاصة بي بدائرة تجميع. لكني لا أستطيع أن أفهم لماذا يُعتقد أن المياه المحولة على طول الممر الجانبي (بعد كل شيء ، هناك شكوك قوية جدًا في وجودها) ستسخن المبرد الثاني بشكل سيئ؟
التسجيل: 03/25/2011 بينزا المشاركات: 7080
12/10/2013 الساعة 16:18
كتب لوكي. لدينا اثنين من مشعات لوحة الصلب نوع Maxterm 22 (صفين ، لوحتين) مع اتصال سفلي
كتب لوكي. تجاوزات (لم يتم الرد على أي شيء على موقع الشركة المصنعة حول هذا الأمر)
تستخدم المجازات فقط في نظام تسخين أحادي الأنبوب. وهم ليسوا داخل المشعات. توجد تركيبات توصيل سفلية مع تجاوزات مدمجة.
ارسم مخططًا عامًا لنظام التدفئة للشقة. بدونها ، حتى نظام الأنبوب الواحد أو ثنائي الأنابيب غير مفهوم بالنسبة لك. أشر أيضًا إلى العلامة التجارية للتركيبات المستخدمة في التوصيل السفلي للمشعات.
كتب لوكي. هل سيكون سيئا لتسخين المبرد الثاني؟
إذا كان فرق الضغط على خطوط الإمداد والصادرة (الإمداد / العودة) كافياً ، فإن المشعات سوف تسخن بشكل طبيعي ، مع مراعاة حساب المكونات الهيدروليكية لنظام تدفئة الشقة بالكامل ، مع إعادة موازنتها وتعديلها. لأن توصيل المبرد الإضافي سيؤدي إلى عدم توازن في تشغيل نظام التدفئة في الشقة.
ما مدى خطورة عدم التوازن ، لا يمكن الإجابة دون إجراء الحسابات المائية.
الحساب الهيدروليكي لأنظمة التدفئة. الحساب الحراري (حساب العزل) للمنازل والشقق.
سيرغانتس. الصورة سيئة القراءة. لكن مما يمكنني رؤيته ، استنتجت أن النظام ثنائي الأنابيب.
من الأفضل وضع مسخن أرضي (في الأرضية) تحت النافذة بقوة كافية. ثم لن تكون هناك حاجة إلى مشعات إضافية.
كتب سيرجانتس. وهل من الممكن ترك التركيبات التي هي الآن؟
الغريب أن هناك صمام كروي عادي على خط العودة ، بدلاً من صمام الإغلاق. ثم يجب أن يكون الصمام الحراري الموجود أسفل الغطاء الأزرق مع إعدادات مسبقة. إذا كان الأمر كذلك ، فاتركه ولا تقم بإسقاط الإعدادات المسبقة للتصميم.
الحساب الهيدروليكي لأنظمة التدفئة. الحساب الحراري (حساب العزل) للمنازل والشقق.
أنواع أخرى من التوصيلات
هناك خيارات أكثر ربحية من الاتصال السفلي ، مما يقلل من فقد الحرارة:
- قطري. توصل جميع الخبراء منذ فترة طويلة إلى استنتاج مفاده أن هذا النوع من الاتصال مثالي ، بغض النظر عن مخطط الأنابيب الذي يتم استخدامه فيه. النظام الوحيد الذي لا يمكن فيه استخدام هذا النوع هو نظام الأنبوب الفردي السفلي الأفقي. هذا هو نفس لينينغراد. ما معنى الارتباط القطري؟ يتحرك المبرد داخل المبرد قطريًا - من الأنبوب العلوي إلى الأسفل. اتضح أن الماء الساخن يتم توزيعه بالتساوي في جميع أنحاء الحجم الداخلي للجهاز ، ويتساقط من أعلى إلى أسفل ، أي بطريقة طبيعية. ونظرًا لأن سرعة حركة الماء ليست عالية جدًا أثناء الدوران الطبيعي ، فسيكون انتقال الحرارة مرتفعًا. فقدان الحرارة في هذه الحالة هو 2٪ فقط.
- الجانبي ، أو من جانب واحد. غالبًا ما يستخدم هذا النوع في المباني السكنية. يتم التوصيل بالأنابيب الفرعية الجانبية على جانب واحد.يعتقد الخبراء أن هذا النوع هو الأكثر فاعلية ، ولكن فقط إذا تم تثبيت دوران المبرد تحت الضغط في النظام. في شقق المدينة ، هذه ليست مشكلة. ولضمان وجوده في منزل خاص ، سيتعين عليك تثبيت مضخة دوران.
ما هي ميزة نوع واحد على الأنواع الأخرى؟ في الواقع ، الاتصال الصحيح هو المفتاح لنقل الحرارة بكفاءة وتقليل فقد الحرارة. ولكن من أجل توصيل البطارية بشكل صحيح ، تحتاج إلى تحديد الأولويات.
خذ على سبيل المثال منزل خاص من طابقين. ماذا تفضل في هذه الحالة؟ فيما يلي بعض الخيارات:
نظامان وأنبوب واحد
- قم بتركيب نظام أحادي الأنبوب مع وصلة جانبية.
- قم بتركيب نظام ثنائي الأنابيب بوصلة قطرية.
- استخدم مخططًا أحادي الأنبوب بأسلاك منخفضة في الطابق الأول وأسلاك علوية في الطابق الثاني.
لذلك يمكنك دائمًا العثور على خيارات لأنظمة الاتصال. بالطبع ، سيتعين عليك مراعاة بعض الفروق الدقيقة ، على سبيل المثال ، موقع المبنى أو وجود قبو أو علية
ولكن على أي حال ، من المهم توزيع المشعات بشكل صحيح بين الغرف ، مع مراعاة عدد أقسامها. بمعنى ، يجب أن تؤخذ قوة نظام التدفئة في الاعتبار حتى مع وجود سؤال مثل التوصيل الصحيح للمشعات
في منزل خاص من طابق واحد ، لن يكون من الصعب جدًا توصيل البطارية بشكل صحيح ، نظرًا لطول دائرة التدفئة. إذا كان هذا مخطط لينينغراد أحادي الأنبوب ، فعندئذٍ يكون الاتصال الأقل ممكنًا فقط. إذا كان المخطط ثنائي الأنابيب ، فيمكنك استخدام نظام تجميع أو شمسي. يعتمد كلا الخيارين على مبدأ توصيل المبرد بدائرتين - إمداد المبرد والعودة. في هذه الحالة ، غالبًا ما يتم استخدام الأنابيب العلوية ، حيث يتم التوزيع على طول الخطوط العلية في العلية.
بالمناسبة ، يعتبر هذا الخيار هو الأمثل سواء من حيث التشغيل أو أثناء عملية الإصلاح. يمكن فصل كل دائرة عن النظام دون إيقاف تشغيل الأخير. للقيام بذلك ، يتم تثبيت صمام الإغلاق عند نقطة فصل الأنبوب. بالضبط نفس الشيء بعد المبرد على أنبوب العودة. على المرء فقط إغلاق كلا الصمامين لقطع الدائرة. بعد تفريغ المبرد ، يمكنك إجراء الإصلاحات بأمان. في هذه الحالة ، ستعمل جميع الدوائر الأخرى بشكل طبيعي.
تلميحات مفيدة
يعتقد الكثير من الناس أن خيار توصيل المبرد ليس مهمًا جدًا عندما يتعلق الأمر بتبديد الحرارة. بعد كل شيء ، سيعتمد الكثير على نوع مصدر الحرارة المختار. على سبيل المثال ، تتمتع مشعات التسخين ثنائية المعدن بنقل حرارة أعلى من مشعات الحديد الزهر. لكن تخيل أن الأجهزة المصنوعة من الحديد الزهر مثبتة وفقًا للمبدأ القطري لحركة المبرد ، والأجهزة ثنائية المعدن على طول الجزء السفلي. في الحالة الأولى ، يكون فقدان الحرارة 2 ٪ ، وفي الحالة الثانية - 12 ٪. الفرق في الخسائر بقدر 10٪. بالنسبة لنظام التدفئة ، يعد هذا مؤشرًا مرتفعًا إلى حد ما ، والذي سيؤثر ليس فقط على نظام درجة الحرارة داخل المبنى ، ولكن أيضًا على كمية الوقود المستهلكة.
هذا مهم جدا للمنازل الخاصة.
اليوم ، يقدم الخبراء توصيات بشأن زيادة نقل الحرارة للأجهزة. للقيام بذلك ، يمكنك تثبيت لوحة عاكسة على الحائط خلف المبرد ، على سبيل المثال ، قطعة عادية من اللوح الليفي مزينة بورق الألمنيوم. لكن ضع في اعتبارك أن المسافة من الحائط إلى المبرد في هذه الحالة يجب ألا تقل عن 1.5 سم.
كيفية توصيل مشعات التدفئة
أنظمة تسخين الرادياتير من نوعين: أنبوب واحد وأنبوبين.
يتطلب الأنبوب الواحد عددًا أقل من الأنابيب ، لكن عيبه الرئيسي هو اختلاف درجة حرارة المبرد عند مدخل المشعات. اتضح أن تلك الأقرب إلى الغلاية ترتفع درجة حرارتها أكثر ، والأخرى البعيدة تكون أضعف. في شبكات المسافات الطويلة ، قد يحدث أن يدخل المبرد البارد تمامًا إلى المبرد الأخير. يمكن ملاحظة ذلك غالبًا في الطوابق الأولى من المباني الشاهقة.عادة ما يتم استخدام نظام أحادي الأنابيب ، ويتم توفير المبرد من الطوابق العليا إلى الأسفل.
يوضح الشكل مخططًا أفقيًا للتوصيل التسلسلي لمشعات التسخين ، ويسمى أيضًا "أنبوب واحد" و "لينينغراد". يتم تركيب صمامات الإغلاق على جانبي السخان لإتاحة الإصلاحات. عن طريق إغلاقها ، يمكنك إزالة الرادياتير وتغييره وإصلاحه دون إيقاف النظام بأكمله. غالبًا ما يستخدم مخطط مماثل عند توصيل بطاريات التدفئة في منزل خاص. إنه مركب ببساطة ، وبطول قصير ، يتم تنظيم نقل الحرارة لكل مشعاع باستخدام صمامات إبرة ، والتي يمكن استخدامها لتغيير شدة تدفق سائل التبريد.
يسمى النظام أحادي الأنبوب أيضًا "التوصيل التسلسلي لمشعات التدفئة"
مخطط ثنائي الأنابيب - اتصال متوازي للمشعات بالإمداد. يدخل سائل تبريد من نفس درجة الحرارة إلى مدخل كل منهما ، ويتم جمع الماء المبرد في خط أنابيب آخر. وعلى الرغم من أن استهلاك الأنابيب (والمال) هنا أكبر أثناء التثبيت ، فمن الأسهل بكثير موازنة (ضبط) نقل الحرارة لكل سخان.
نظام ثنائي الأنابيب - اتصال متوازي لأجهزة التدفئة
أنواع أخرى من التوصيلات
هناك خيارات أكثر ربحية من الاتصال السفلي ، مما يقلل من فقد الحرارة:
- قطري. توصل جميع الخبراء منذ فترة طويلة إلى استنتاج مفاده أن هذا النوع من الاتصال مثالي ، بغض النظر عن مخطط الأنابيب الذي يتم استخدامه فيه. النظام الوحيد الذي لا يمكن فيه استخدام هذا النوع هو نظام الأنبوب المفرد السفلي الأفقي. هذا هو نفس لينينغراد. ما معنى الارتباط القطري؟ يتحرك المبرد داخل المبرد قطريًا - من الأنبوب العلوي إلى الأسفل. اتضح أن الماء الساخن يتم توزيعه بالتساوي في جميع أنحاء الحجم الداخلي للجهاز ، ويتساقط من أعلى إلى أسفل ، أي بطريقة طبيعية. ونظرًا لأن سرعة حركة الماء ليست عالية جدًا أثناء الدوران الطبيعي ، فسيكون انتقال الحرارة مرتفعًا. فقدان الحرارة في هذه الحالة هو 2٪ فقط.
- الجانبي ، أو من جانب واحد. غالبًا ما يستخدم هذا النوع في المباني السكنية. يتم التوصيل بالأنابيب الفرعية الجانبية من جانب واحد. يعتقد الخبراء أن هذا النوع هو الأكثر فاعلية ، ولكن فقط إذا تم تثبيت دوران المبرد تحت الضغط في النظام. في شقق المدينة ، هذه ليست مشكلة. ولضمان وجوده في منزل خاص ، سيتعين عليك تثبيت مضخة دوران.
ما هي ميزة نوع واحد على الأنواع الأخرى؟ في الواقع ، الاتصال الصحيح هو المفتاح لنقل الحرارة بكفاءة وتقليل فقد الحرارة. ولكن من أجل توصيل البطارية بشكل صحيح ، تحتاج إلى تحديد الأولويات.
خذ على سبيل المثال منزل خاص من طابقين. ماذا تفضل في هذه الحالة؟ فيما يلي بعض الخيارات:
نظامان وأنبوب واحد
- قم بتركيب نظام أحادي الأنبوب مع وصلة جانبية.
- قم بتركيب نظام ثنائي الأنابيب بوصلة قطرية.
- استخدم مخططًا أحادي الأنبوب بأسلاك منخفضة في الطابق الأول وأسلاك علوية في الطابق الثاني.
لذلك يمكنك دائمًا العثور على خيارات لأنظمة الاتصال. بالطبع ، سيتعين عليك مراعاة بعض الفروق الدقيقة ، على سبيل المثال ، موقع المبنى أو وجود قبو أو علية
ولكن على أي حال ، من المهم توزيع المشعات بشكل صحيح بين الغرف ، مع مراعاة عدد أقسامها. بمعنى ، يجب أن تؤخذ قوة نظام التدفئة في الاعتبار حتى مع وجود سؤال مثل التوصيل الصحيح للمشعات
في منزل خاص من طابق واحد ، لن يكون من الصعب جدًا توصيل البطارية بشكل صحيح ، نظرًا لطول دائرة التدفئة. إذا كان هذا مخطط لينينغراد أحادي الأنبوب ، فعندئذٍ يكون الاتصال الأقل ممكنًا فقط. إذا كان المخطط ثنائي الأنابيب ، فيمكنك استخدام نظام تجميع أو شمسي. يعتمد كلا الخيارين على مبدأ توصيل المبرد بدائرتين - إمداد المبرد والعودة.في هذه الحالة ، غالبًا ما يتم استخدام الأنابيب العلوية ، حيث يتم التوزيع على طول الخطوط العلية في العلية.
بالمناسبة ، يعتبر هذا الخيار هو الأمثل سواء من حيث التشغيل أو أثناء عملية الإصلاح. يمكن فصل كل دائرة عن النظام دون إيقاف تشغيل الأخير. للقيام بذلك ، يتم تثبيت صمام الإغلاق عند نقطة فصل الأنبوب. بالضبط نفس الشيء بعد المبرد على أنبوب العودة. على المرء فقط إغلاق كلا الصمامين لقطع الدائرة. بعد تفريغ المبرد ، يمكنك إجراء الإصلاحات بأمان. في هذه الحالة ، ستعمل جميع الدوائر الأخرى بشكل طبيعي.
أنواع المواسير
يمكن توصيل مشعات التدفئة في منزل خاص وفقًا لنظام أحادي الأنابيب أو ثنائي الأنابيب.
تُستخدم الطريقة الأولى على نطاق واسع في المنازل متعددة الطوابق ، حيث يتم توفير الماء الساخن أولاً عبر أنبوب الإمداد إلى الطوابق العليا ، وبعد ذلك ، بعد المرور عبر المشعات من أعلى إلى أسفل ، يدخل إلى غلاية التدفئة ، ويبرد تدريجياً . في أغلب الأحيان في مثل هذا المخطط يكون هناك تداول طبيعي لسائل التبريد.
تُظهر الصورة مخطط توصيل المبرد أحادي الأنبوب في شقة بها ممر جانبي (العبور)
مزاياه الرئيسية:
- انخفاض التكلفة واستهلاك المواد.
- سهولة التثبيت النسبية.
- متوافق مع أنواع مختلفة من أنظمة التدفئة تحت الأرضية والرادياتير.
- إمكانية التركيب في غرف ذات تصميمات مختلفة.
- المظهر الجمالي نتيجة استخدام أنبوب واحد فقط.
- تعقيد إجراء حسابات المياه والحرارة.
- عدم القدرة على تنظيم إمداد الحرارة على مشعاع منفصل دون التأثير على الباقي.
- مستوى عالٍ من فقدان الحرارة.
- مطلوب زيادة ضغط الناقل الحراري.
يرجى ملاحظة ما يلي: أثناء تشغيل نظام التسخين أحادي الأنبوب ، قد تنشأ صعوبات في تدوير المبرد عبر خط الأنابيب. ومع ذلك ، يمكن حلها عن طريق تركيب معدات الضخ.
تركيب مشعات التدفئة في منزل خاص بأسلاك أحادية الأنابيب باستخدام مضخة دوران
يعتمد المخطط ثنائي الأنابيب لتوصيل بطاريات التدفئة في منزل خاص على الطريقة المتوازية لتوصيل السخانات. أي أن الفرع الذي يزود المبرد يتم تزويده بالنظام ، وفي هذه الحالة لا يتم توصيله بالفرع الذي يعود من خلاله ، ويتم توصيله عند نقطة نهاية النظام.
- امكانية استخدام متحكمات درجة الحرارة الاوتوماتيكية.
- القابلية للخدمة. إذا لزم الأمر ، يمكن تصحيح أوجه القصور والأخطاء التي حدثت أثناء التثبيت دون الإضرار بالنظام.
- تكاليف تركيب أعلى.
- وقت تركيب أطول مقارنةً بنوع الأسلاك أحادية الأنبوب.
في الرسم البياني ، مثال لتوزيع التدفئة ثنائي الأنابيب
اختيار الخيار الأفضل
يعتمد توحيد التسخين بشكل مباشر على اختيار طريقة مناسبة لتوصيل مشعاع التدفئة في منزل خاص ، لذلك يجب أخذ هذه المشكلة على محمل الجد. كل نوع من أنواع الاتصال له مميزاته وعيوبه:
اتصال قطري لمبرد التدفئة - المدخل متصل بالفتحة العلوية للبطارية ، وخط الإرجاع متصل بالجزء السفلي المقابل. يساهم هذا المخطط بشكل أكثر فاعلية في حقيقة أن الحرارة موزعة بالتساوي في المبرد. يمكن استخدامه عندما يتم التخطيط لتركيب معدات بها عدد كبير من الأقسام. المستوى 2٪.
اتجاه واحد - المدخل متصل بالفتحة الموجودة في الأعلى ، وخط العودة - بالجزء السفلي ، الموجود على نفس الجانب. هذا الخيار مناسب للشقق ولكنه نادر في المنازل الخاصة. خط الأنابيب هناك ، كقاعدة عامة ، هو أنبوب واحد يقع في أحد الزوايا ، ويجب توصيل بطارية واحدة فقط. هذه الطريقة جمالية ويمكن استخدامها لحفظ المواد.
السرج - يتم توصيل أنبوب الإمداد بالفتحة السفلية ، ويتم توصيل أنبوب المخرج بالجزء السفلي الموجود على الجانب الآخر. هذا المخطط لتركيب مشعات التدفئة في المنازل الخاصة ليس شائعًا جدًا ، لأنه منخفض الكفاءة. يبلغ مستوى فقدان الحرارة في هذه الحالة حوالي 15٪. يتم استخدامه عادةً عندما يكون خط الأنابيب مخفيًا في سمك الجدار. ثم يتعين عليك إزالة المنافذ وتوصيلها بالفوهات.
السفلى - يتم تنفيذ الدخول والخروج عند نقطة واحدة. هذا الخيار هو الأمثل عندما تكون الأنابيب مخفية تحت الألواح ، أو مخفية في الحائط أو موجودة في الأرضية. مخطط توصيل مشعاع التدفئة هذا مناسب فقط للألواح أو الأجهزة الفولاذية في المنازل الخاصة. من حيث المبدأ ، يمكن أيضًا توصيل الوحدات ثنائية المعدن ، المتجانسة ، بهذه الطريقة. ولكن انها لديها وعيب كبير - فقدان حرارة كبير يصل إلى حوالي 20 ٪.
هيكل تسخين المياه
تحتوي جميع أنظمة التسخين السائل على مجموعة مماثلة من العناصر:
- جهاز التدفئة. كقاعدة عامة ، هذه غلاية. ولكن يمكن أيضًا بناء موقد يعمل بالحطب مع سترة مائية أو مدفأة مع مبادل حراري من الطوب. يمكن استخدام أي وقود لمولد حراري ، من الكهرباء إلى وقود الديزل (يعتمد الأمر كله بشكل أساسي على توفره لمنشأة معينة). إذا كان من الممكن الاتصال بالغاز الرئيسي ، فسيكون هذا هو الخيار الأفضل من حيث السعر / التطبيق العملي.
- أجهزة التدفئة. المشعات الأكثر استخدامًا (الحديد الزهر والألمنيوم وثنائي المعدن). في كثير من الحالات ، يكون الحل الناجح هو إنشاء أرضية ساخنة بالماء. من الممكن أيضًا إجراء التدفئة في منزل خاص باستخدام مسخنات تعمل بالطاقة بواسطة نظام مائي.
يمكن للتدفئة الأرضية والرادياتير أن "تتماشى" بسهولة في نظام تدفئة واحد.
يعمل خط الأنابيب على شكل دائرة دائرية على نقل المبرد. هناك العديد من المخططات لوضع الأنابيب ، ويعتمد الاختيار على عوامل البناء العامة والهيكل العام لنظام التدفئة.
المعدات المساعدة. تستخدم مضخات الدوران لضخ المياه في الأنابيب. تسمح لك صمامات الإغلاق والتحكم (الحنفيات والصمامات والرؤوس الحرارية) بموازنة نقل الحرارة وتوزيع الحرارة بكفاءة في جميع أنحاء المنزل. هناك حاجة لخزانات التمدد لتخفيف الضغط الزائد إذا لزم الأمر. في الأنظمة المغلقة ، تستخدم صمامات التصريف للتحكم في الضغط.
وصلات المبرد النموذجية
غالبًا ما يتم استخدام اتصال أحادي الاتجاه للإمداد والعودة (الأنابيب الخارجة من الرادياتير) في المباني السكنية. كقاعدة عامة ، في مثل هذه المباني ، يتم ترتيب نظام به أسلاك علية (علوية). تبلغ كفاءة هذا الاتصال 100 ٪ تقريبًا ، ولكن فقط إذا كان عدد أقسام البطارية المتصلة صغيرًا (لا يزيد عن 15).
بالنسبة لمشعات التسخين التي تحتوي على 15 قسمًا أو أكثر ، يتم استخدام اتصال قطري ، أي من أعلى إلى أسفل من جوانب مختلفة - في اتجاه حركة المياه. يوفر هذا المخطط التسخين الأكثر اتساقًا لجميع أقسام البطارية ، وتكون قيمة تدفق الحرارة أقرب ما يمكن إلى جواز السفر. يتجلى الإزعاج الناتج عن هذا الاتصال في مصدر الحرارة أحادي الأنبوب - حيث يفقد الماء ، الذي يمر بالتتابع عبر كل بطارية ، مؤشر درجة الحرارة بشكل كبير.
مخطط نظام تسخين عمودي ثنائي الأنابيب.
مع الناهض الطويل أو طول الفرع ، سيكون الضغط الحراري من الأجهزة النهائية صغيرًا. لذلك ، يتم استخدام مثل هذه الأنابيب حصريًا مع إصدار ثنائي الأنابيب.
يوجد أيضًا اتصال سفلي ثنائي الاتجاه ، لكنهم يحاولون تجنب مثل هذا الاتصال ، لأن. توفر بطاريات التدفئة ذات الوصلة السفلية للغرفة حوالي 12-15٪ طاقة حرارية أقل من طاقة لوحة الجهاز.ومع ذلك ، غالبًا ما يفرض تكوين نظام التدفئة (خاصة في المنازل الخاصة مع خطوط الأنابيب الموضوعة بالقرب من الأرض) إجراء الاتصال بهذه الطريقة. يسمح الاتصال بنظام التسخين للمشعات ثنائية المعدن بتقليل فقدان نقل الحرارة بسبب القيمة العالية للتوصيل الحراري للمواد المستخدمة في تصنيعها.
