نقل سكة مناشف ساخنة - ترتيب العمل ، قواعد توصيل سكة مناشف ساخنة

سكك مناشف ساخنة بالماء

ترتيب ربط العناصر المتصلة.

تصنع صمامات المياه دائمًا من الفولاذ المقاوم للصدأ أو النحاس المطلي بالكروم. بصريا ، هم تقريبا نفس الشيء. تعتبر سكة المنشفة المسخنة المصنوعة من الفولاذ أكثر موثوقية ، وتتحمل الضغوط العالية أثناء تشغيل التدفئة المركزية في خروتشوف. ومع ذلك ، هناك واحد "لكن": يجب أن يكون صلبًا ، أي مصنوع من أنبوب غير ملحوم.

عند شراء جهاز من الفولاذ المقاوم للصدأ ، من الضروري اختيار الجهاز ذي الجدران السميكة (3 مم أو أكثر) ، أي كلما كانت جدران الأنابيب أكثر سمكًا ، كان ذلك أفضل.

في سوق مواد البناء ، يتم تمثيل قضبان المناشف النحاسية المستوردة بشكل أساسي. إنها غير مناسبة للتركيب في الأنظمة ذات التدفئة المركزية وإمدادات المياه. الحد الأقصى لضغط العمل المسموح به لمدفآت المناشف النحاسية أقل من نظائرها من الفولاذ المقاوم للصدأ.

إذا تقرر استبدال سكة المنشفة المسخنة بالماء في خروتشوف بنقلها إلى جدار آخر مع زيادة طول الأنابيب لتزويد المياه ، فمن الأفضل اختيار الطرز التي تحتوي على صمام إطلاق الهواء (صنبور Mayevsky).

عند استبدال سكة مناشف ساخنة بالماء ، يُنصح بتجهيز الناهض بوصلة عن طريق تركيب صمامات كروية في المدخل والمخرج. سيكلف العبور من هذا النوع 4.5-6 آلاف روبل ، مع مراعاة تكاليف التثبيت.

بشكل أساسي ، يتم توصيل قضبان المناشف المسخنة بالماء بخط الأنابيب باستخدام وصلة من النوع "الأمريكي" ، ومن السمات المميزة لها وجود أختام مطاطية أو بارونيت.

كيفية عمل الانحناءات وكيفية تغيير الناهض

إذا كان الناهض معدنيًا ولن تقوم بتغييره ، فمن الممكن تركيب سكة مناشف ساخنة بأنابيب فولاذية أو بولي بروبيلين. إذا قمت بتغيير الناهض (الخيار الأفضل) وقمت بتركيب مادة البولي بروبيلين ، فلن يكون هناك خيار - أنابيب طاعون المجترات الصغيرة تذهب أيضًا إلى الانحناءات. خذ مادة البولي بروبيلين للماء الساخن ، المقوى بشكل أفضل بالألياف الزجاجية.

لماذا البلاستيك المعدني غير مناسب؟ لأنه يحتوي على تجهيزات قوية تضيق التجويف. هذا سيء جدا للتداول. نتيجة لذلك ، حتى الدوائر الفعالة بنسبة 100٪ لا توفر تدفئة عادية.

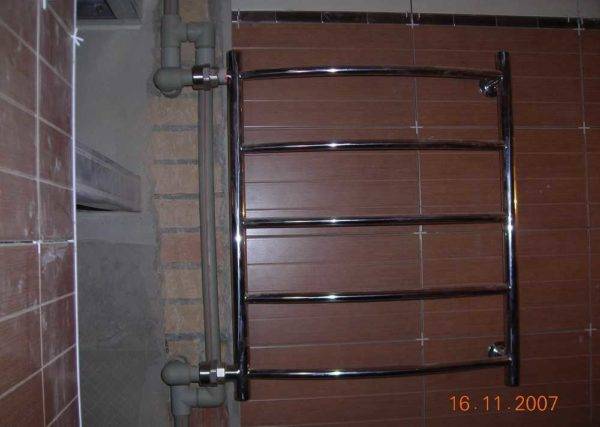

تركيب سكة مناشف ساخنة بأنابيب البولي بروبلين

قليلا عن سبب تغيير الناهض. من المنطقي القيام بذلك في المنازل القديمة عند إصلاح الحمام أو الحمام (حسب مكان وجود الناهض). أولاً ، الأنابيب عادة ما تكون قديمة ومتهالكة بالفعل. حتى الفرع يمكن أن يكون مشكلة في اللحام به ، وبالتالي فإن المعدن قد تهالك. ثانيًا ، يتضمن التجديد الحديث وضعًا مخفيًا للاتصالات وتريد أيضًا إغلاق الناهض. قم بإخفاء الأنبوب القديم ، وبعد بضع سنوات لتدمير كل شيء مرة أخرى ... ليس الحل الأفضل.

قليلا عن كيفية التغيير. تحتاج إلى التفاوض مع الجيران من الأسفل وما فوق ، وكذلك مع مكتب الإسكان (DEZ ، المملكة المتحدة). مع الجيران ، ستقوم بقطع الناهض وتثبيت واحد جديد على الخيط. لماذا لديهم؟ لأن ترك الأنبوب القديم في السقف أمر خطير: سوف ينهار ويتدفق. سوف تغرق أنت أو الجيران من الأسفل. لذلك ، من الأفضل المرور عبر الأسقف بأنبوب جديد.

مع هذا الاتصال ، يكون المجفف جزءًا من الناهض ولا يمكن أن تكون هناك صنابير

بعد الاتفاق مع الجيران أم لا (ربما يكونون قد أغلقوا المصعد بالفعل) ، انتقل إلى مكتب الإسكان واتفق على تاريخ الاستبدال والوقت الذي سيتم فيه إيقاف تشغيل الناهض. صانع الأقفال "المحلي" ، يمكنك أنت بنفسك (إذا كنت مؤهلاً كعامل لحام) أو الأشخاص الذين وظفتهم العمل. بعد الربط ، يتم تشغيل الماء ، تتحقق من أداء سكة المنشفة الساخنة والنظام ككل. إذا لم يبدأ التبريد في غضون 30 دقيقة ، فسيتم ضبطه بشكل صحيح. هذا يكمل استبدال أو تركيب سكة المنشفة المسخنة.

تدفئة المناشف الكهربائية

توصيل مجفف المناشف.

يتم تثبيت سكك مناشف كهربائية ساخنة إذا لم يكن هناك احتمال أو رغبة في تعطيل نظام إمداد المياه الحالي. ستعمل هذه الأجهزة بهدوء على مدار السنة ، وهو ما لا يمكن قوله عن الأجهزة المائية ، لأن الماء الساخن متوقف في الصيف للصيانة أو الإصلاح.

لا تسخن سكك المناشف الكهربائية أكثر من 60 درجة مئوية. بالنسبة للحمام الصغير في خروتشوف ، يعد الجهاز مثاليًا ، حيث يتراوح استهلاك الكهرباء من 50 إلى 100 واط ، وهو ما لن يؤثر بشكل خاص على ميزانية الأسرة الإجمالية. يمكن تشغيل أو إيقاف سكة المنشفة الكهربائية في أي وقت دون صعوبة كبيرة. لن تتسبب مثل هذه الأجهزة أبدًا في إغراق الجيران. يتم تسخين الأجهزة بواسطة عناصر تسخين مثبتة بالداخل وكابلات في غلاف سيليكون. هناك سكك مناشف جافة ومدفأة بالزيت.

يخشى الكثير من استبدال سكة تعليق منشفة مائيّة بآخر كهربائي. ومع ذلك ، إذا قمت بإخفاء الأسلاك في الجدران نوعياً ، فقم بتركيب آلة أوتوماتيكية إضافية في الدرع ، وقم بإجراء التأريض ، فإن سكة المنشفة الكهربائية ستكون بديلاً ممتازًا عن الماء. يمكن تثبيته في أي مكان ، والشيء الرئيسي هو مراعاة الحد الأدنى من المسافة المسموح بها من الدش أو الحمام أو حوض الغسيل (60 سم). يمكن أيضًا تثبيت قضبان المناشف الساخنة هذه في المطبخ أو الشرفة أو الردهة.

تعد سكك المناشف الكهربائية أكثر تنوعًا في أشكالها وألوانها مقارنةً بالمياه. مع الاختيار الصحيح ، سوف تتناسب تمامًا مع أي تصميم داخلي.

خيارات الاتصال

مبدأ توصيل سكة المنشفة المسخنة بالناهض هو نفسه بالنسبة لجميع الطرز: يتم توفير المياه من أحد الأطراف ، وتدفقها الخارجي (العائد) من الطرف الثاني. يعتمد خيار الاتصال على تعديل الجهاز المحدد:

• يتم توصيل المبرد الساخن في الأعلى ، والعودة - من الأسفل ؛
• الاتصال مصنوع من الأسفل ؛
• إمداد الماء الساخن - من الأعلى ، المخرج - على الجانب الآخر من الأسفل ، قطريًا ؛
• اتصال مركز القاع
• التوصيل بأربع نقاط (للمجففات الكبيرة ذات الأنابيب الأفقية).

طرق توصيل قضبان المناشف الساخنة بنظام الماء الساخن.

مخططات لتوصيل قضبان المناشف المسخنة بناهض التسخين:

ترتيب الاتصال:

تركيب وتوصيل سكة مناشف ساخنة جديدة

يتم تنظيم كيفية توصيل سكة مناشف ساخنة بالماء بإمداد الماء الساخن في SNiP 2-04-01-85. إذا كنت مهتمًا ، فيمكن العثور بسهولة على SNiP هذا على الإنترنت.

عملية تركيب سكة مناشف ساخنة في الحمام وربطها بأنابيب بلاستيكية بسيطة للغاية. ترتبط نهاياتهم باستخدام جهاز لحام بأنبوب بولي بروبيلين.

عند تثبيت سكة المنشفة المسخنة ، من الضروري تحمل منحدر أنبوب الإمداد ، والذي يجب أن يتم في اتجاه تدفق الماء الساخن. يتراوح من 5 إلى 10 ملم في جميع أنحاء كحل العيون. يجب أن يتدفق الماء عبر سكة المنشفة المسخنة من أعلى إلى أسفل ، لذلك يجب توصيل رافع الإمداد بالمقبس العلوي لسكة المنشفة المسخنة.

يتم أيضًا تنظيم المسافات القصوى التي يجب الحفاظ عليها بين سكة المنشفة المسخنة وسطح الجدار المبطن أو المغطى بالجبس. وهم يشكلون:

1. 35 مم - للأنابيب التي لا يزيد قطرها عن 23 مم ؛
2. 50 مم - للأنابيب التي يزيد قطرها عن 23 مم.

من أجل عدم تعريض الجدران لأحمال زائدة بسبب تشوهات درجة الحرارة لأنابيب الإمداد الساخنة ، فإن النظام بأكمله ليس ثابتًا بشكل صارم ، ولكن على دعامات الدعم.

بعد الانتهاء من العمل ، من الضروري التحقق من جميع التوصيلات - يجب أن تكون جافة تمامًا.

مخطط 1 اتصالات جانبية وقطرية ، تجاوز مفتوح وغير متحيز.

الاتصال الأكثر كفاءة للغالبية العظمى من المحطات الفرعية (ستتم إضافة الاستثناءات بعد قليل) هو مزود المبرد إلى الجزء العلوي ومخرج المبرد المبرد من الأسفل.يمكن ضمان ذلك باستخدام اتصال جانبي أو مائل مع مسار جانبي مفتوح وغير متحيز.

الشكل 12. توصيل سلم PS ، يعمل على الدوران الطبيعي ، بدون تضييق وبدون تجاوز الإزاحة. اتصال جانبي.

الشكل 13. توصيل سلم PS ، يعمل على الدوران الطبيعي ، بدون تضييق وبدون تجاوز الإزاحة. اتصال قطري.

المخططات متكافئة ، الإصدار القطري ليس له عمليا أي مزايا على الجانب.

مخطط توصيل PS هو الأكثر تنوعًا:

• يعمل مع أي اتجاه توريد في الناهض.
• إنه مستقل تمامًا عن معدل الدوران في الناهض.
• لا يلزم نزف الهواء من PS بعد إيقاف تشغيل الماء.
• المسافة من الناهض كبيرة بشكل تعسفي.

شروط عمل المخطط:

• يجب أن يكون المخرج السفلي للرافعة أقل من نقطة الاتصال بالمحطة الفرعية ، ويجب أن يكون المخرج العلوي للرافعة أعلى من نقطة الاتصال بالمحطة الفرعية.
• يجب مراعاة منحدر أنابيب الإمداد (الاتجاه الموضح في الشكل). للتوضيح ، يمكنك أن تأخذ فرقًا قدره 3 ... 30 ملم لكل متر. اكثر افضل. مع مسافات صغيرة من الناهض (بضعة أمتار) وقطر كبير لأنابيب الإمداد (PPR 32 مم) ، يُسمح بوضع أفقي تمامًا.
• يجب ألا تكون هناك "حدبات" (غير مقبولة تمامًا ، وإلا سيتراكم الهواء فيها وسيتوقف الدوران) أو الانحدارات على الطرق الأفقية (مسموح بها فقط ضمن حدود صغيرة ، وستكون "الحفر" العميقة بمثابة "جيوب" للتهوية).
• مع تغذية أقل ، يجب ألا يكون هناك بالتأكيد أي تضييق بين المنافذ! سوف يتداخل مع تشغيل PS حتى يكتمل عدم التشغيل! في العرض العلوي ، يجوز في الحالات القصوى تضييق الممر الجانبي بخطوة واحدة من قطر الصاعد (سننظر في هذا الخيار بالتفصيل أدناه) ، ولكنه غير مطلوب لتشغيل المحطة الفرعية.
• قطر الأنبوب لضمان أقصى دوران - يفضل على الأقل DN20 (3/4 بوصة للصلب ، 25 مم من أجل PPR المقوى جيدًا) ، الصمامات الكروية - 3/4 بوصة على الأقل. تبلغ المسافة القصوى العملية للمحطة الفرعية من الناهض عند استخدام أنبوب بلاستيكي بقطر 25 مم حوالي 4.5 متر.
• من المستحسن للغاية وضع أنابيب الإمداد في العزل الحراري. بالإضافة إلى حقيقة أنه إلزامي عند تضمين أي أنابيب بلاستيكية (توفر حماية ميكانيكية وتعويضًا عن التمدد الحراري) ، يمكن لهذا العزل تحسين تشغيل المحطة الفرعية في بعض الحالات (ترهل الأنابيب أو "الحفر" عليها).

يُمنع منعًا باتًا تثبيت أي صنابير على الممر الجانبي - فهذا تخريب وتخريب لك ولجيرانك. التداخل أو التضييق المفرط للخط الجانبي:

• أ) يبطئ الدورة الدموية في الناهض بالكامل (تنخفض درجة حرارة الماء الساخن من نقاط دخول الماء في الشقق).
• ب) يؤدي إلى تفاقم ضغط المياه بشكل جذري في جميع الشقق الواقعة في اتجاه التزويد. وبموقع معين لمخرج الماء الساخن - وعند المخرب نفسه. في الواقع ، عندما يتم تضييق الممر الجانبي بحجم أنبوب واحد ، يصبح معدل نقله تقريبًا نصف ذلك.
• ج) لا يحسن بشكل ملحوظ من كفاءة المخطط أعلاه ، ومع تغذية أقل ، على العكس من ذلك ، فإنه يتداخل مع تشغيل PS.

قليلا من التاريخ ، أنواع قديمة من PS

قبل عشرين عامًا ، كانت المحطة الفرعية "من المطور" عبارة عن أنبوب صاعد مترابط ، منحني على شكل الحرف "P" أو "M".

الشكل 1. PS على شكل U ، وهي جزء من الناهض.

الشكل 2. PS على شكل M ، والتي هي جزء من الناهض.

على الرغم من المظهر القبيح ، إلا أن هذا النوع من المحطات الفرعية كان له مزايا لا يمكن إنكارها: كان الجو حارًا باستمرار ، ولم يقدم أي مقاومة هيدروليكية ملحوظة ، ولم يسمح للسكان بتعطيل تشغيل جهاز إمداد الماء الساخن (DHW) بأي شكل من الأشكال.

ومع ذلك ، مر الوقت ، وقام المستأجرون في المساكن القديمة ، بإجراء إصلاحات ، بتغيير المحطة الفرعية القديمة والقبيحة إلى محطة جديدة ولامعة. في سيناريو جيد ، اتضح مثل هذا:

الشكل 3. محطة فرعية جديدة ، وهي جزء من الناهض ، بديل كفء.

يتوافق قطر المحطة الفرعية مع قطر الناهض ، ويتم التوصيل دون تضييق وبدون الصمامات الحابسة (الديوك).

في حالة حدوث سيناريو غير ناجح - مثل هذا:

الشكل 4. محطة فرعية جديدة ، وهي جزء من الناهض ، بديل أمي.

ظهرت أربعة قيود إضافية من التركيبات المستخدمة في الناهض:

الشكل 5. مقطع داخلي لتركيب لأنابيب البوليمر المعدنية.

لكن الأمر يزداد سوءًا:

الشكل 6. المحطة الفرعية الجديدة ، التي هي جزء من الناهض ، هي بديل أمي تمامًا.

بالإضافة إلى التضييق المذكور أعلاه ، تمت إضافة صمامات الإغلاق. عندما يتم حظر أي منها في الناهض ، يتوقف الدوران تمامًا ، وينخفض ​​الضغط في الشقق التي تتبع في اتجاه الإمداد إلى الصفر (يمكن أن يأتي الماء بطريقة ما من خط "العودة") ، يبرد الناهض في حالة الغياب من كمية الماء ، عند فتح الخلاط ، يجب تصريف الماء البارد لفترة طويلة.

يُمنع منعًا باتًا تركيب صمامات الإغلاق والتحكم (الحنفيات) على الرافعات!

آلة حاسبة لحساب عدد لفات ورق الحائط

كيفية تركيب منشفة ساخنة في خروتشوف؟

عند القيام بأعمال الإصلاح في منازل خروتشوف ، غالبًا ما يتساءل أصحابها عما إذا كانت هناك حاجة إلى سكة مناشف ساخنة في الحمام أم لا؟ هو بالتأكيد مطلوب! بعد كل شيء ، لا تشمل وظائفه فقط تجفيف الملابس ، كما يعتقد الكثير من الناس ، ولكن أيضًا خلق مناخ محلي مثالي في الغرفة. سيمنع استخدام قضيب منشفة مُسخن الروائح أو الرطوبة أو الفطريات أو البكتيريا الضارة الأخرى من التكون.

ستعمل سكة المناشف المُدفأة على تقليل مخاطر العفن والعفن الفطري في الحمام ، وكذلك المناشف الجافة المبللة.

الاستبدال المستقل لسكة المناشف في خروتشوف أمر معقد للغاية. يشمل العمل مجموعة كاملة من العمليات ويتم تنفيذه في المرحلة الأولى من تجديد الحمام.

هناك نوعان من سكك تعليق المناشف: الماء والكهرباء.

لحام أنابيب البولي بروبلين

سنقوم بتوصيل سكة المنشفة المسخنة باستخدام أنابيب البولي بروبيلين. لماذا البولي بروبلين؟ هذا هو الخيار الأفضل.

المواد الأكثر شيوعًا لأنابيب الإمداد هي الفولاذ والنحاس والبولي بروبيلين:

• الأنابيب الفولاذية ثقيلة وعرضة للتآكل ، ويلزم للتركيب آلة لحام.
• النحاس لا يصدأ ، ولكنه غالي الثمن ويتم تركيبه بواسطة اللحام.
• مادة البولي بروبيلين لا تخضع للتآكل ، فهي رخيصة ، وخفيفة الوزن. يزيد التعزيز بألياف خاصة بشكل كبير من قوتها ومقاومتها لدرجات الحرارة المرتفعة. إن وجود مجموعة متنوعة من التركيبات يجعل من السهل توصيل مادة البولي بروبيلين بأنابيب معدنية. تركيبها سهل جدا. لهذا ، هناك أجهزة لحام خاصة يمكن إتقانها في نصف ساعة فقط وإجراء اتصالات عالية الجودة بحرية. بالإضافة إلى ذلك ، يمكن استئجار هذه الأجهزة من معظم المحلات التي تبيع الأنابيب البلاستيكية ومواد البناء. تكلف هذه الخدمة حوالي 400 روبل في اليوم.

يمكنك قراءة المزيد عن لحام وتركيب أنابيب البولي بروبلين هنا.

تركيب وصلة العبور والصمامات الكروية

العبور هو المنقذ الخاص بك في المواقف غير المتوقعة. تركيبه غير مطلوب ، لكن يوصى به بشدة.

تخيل أن هناك تسربًا ظهر عند تقاطعات قضيب المنشفة الساخن ، والذي يصبح أكثر حدة كل دقيقة. اتصل بخدمات الطوارئ وانتظر ساعة على الأقل لوصولهم؟ أو هل تحتاج إلى استبدال سكة المنشفة الساخنة. ركض مرة أخرى إلى شركة الإدارة وانتظر حتى يتم إطفاء الماء الساخن في الناهض؟

من أجل عدم الاعتماد على مثل هذه المواقف ، يتم تثبيت العبور. إنه أنبوب عادي (في حالتنا ، بولي بروبيلين). لتثبيته ، يتم تثبيت الصمامات الكروية على نهايات سكة المنشفة المسخنة ، والتي ، إذا لزم الأمر ، تمنع تدفق المياه من خلالها. مع تثبيت العبور ، لا يتوقف دوران الماء في الناهض حتى إذا تم إيقاف تشغيل سكة المنشفة المسخنة.

لإزالة الهواء من النظام ، يوصى بتركيب صمام كروي إضافي في العبور نفسه. سيساعد ذلك على ضمان تداول الماء الساخن بحرية في قضيب المنشفة المسخن.
