كيفية جعل جدار الصرف

أنواع أنظمة الصرف للمنشآت تحت الأرض

يمكن استخدام الأنواع التالية من أنظمة الصرف لتحويل المياه من الهياكل الجوفية.

1. الحائط

يمكن أن يتراكم الذوبان ومياه الأمطار في الطبقة السطحية للتربة إذا كان هناك طبقة مائية طبيعية أو اصطناعية على عمق معين (طبقة لا تسمح للماء بالتغلغل بعمق في التربة). يمكن أن يكون هذا الحوض المائي هو المستوى العلوي لهيكل تحت الأرض. تسمى المياه التي تتراكم فوق الحوض المائي في مثل هذه الحالات بالمياه الجاثمة. لإزالتها ، يتم استخدام تصريف الجدار. إنه نظام من المصارف المدفونة (خنادق مغطاة بالرمل والحصى توضع بداخلها أنابيب تصريف). تحيط المصارف بالهيكل وتتصل بنظام الصرف الرئيسي أو بالآبار.

2. بلاست

إنها طبقة من مادة الصرف. يقع تحت هيكل تحت الأرض في جميع أنحاء منطقته. يتم استخدامه لخفض مستوى المياه الجوفية إذا تم بناء الهيكل على طبقة المياه الجوفية. يتم توصيله عن طريق المصارف الخارجة بنظام الصرف الرئيسي.

3. الحلقة

يمكن أن يوفر انخفاضًا كبيرًا في مستوى المياه الجوفية حول الكائن المحمي أو في منطقة محددة. يتم ترتيب المصارف بطريقة تخلق حلقة مغلقة تنتقل خلالها المياه الجوفية إلى نقطة التصريف. يتم ترتيب الصرف الحلقي على مسافة كبيرة من الهيكل المحمي لتجنب إزاحة التربة أو هبوطها.

4. داخلي

إذا كان هناك خطر من دخول المياه إلى الغرفة الموجودة تحت الأرض ، فسيتم ترتيب الصرف الداخلي على الأرضية. إنه نظام من الأخاديد المحمية من الأعلى بواسطة حواجز شبكية. تجمع هذه الأخاديد المياه من أرضية الغرفة. ثم يتم تحويلها إلى نظام الصرف الرئيسي أو إلى نقطة التصريف.

يوصي مهندسو الصرف الصحي بأخذ المتطلبات التالية في الاعتبار عند ترتيب تصريف الهياكل تحت الأرض.

• في حالة عدم وجود ظروف يتم فيها إزالة المياه الجوفية من منطقة الصرف عن طريق الجاذبية ، فمن الضروري استخدام المضخات لتوجيه التدفق.
• لا يمكن استخدام نظام الصرف إلا بشرط ألا يترتب على ترتيب الصرف عواقب سلبية (غسل التربة ، إزاحتها ، إلخ).
• إذا كان الصرف ضروريًا ، ولكن هناك خطر حدوث عواقب سلبية لاستخدام نظام الصرف ، فيجب تطبيق عدد من التدابير الوقائية أثناء ترتيبها لتقوية التربة ومنع تآكلها.
• لا يكون الصرف فعالاً إلا بالاقتران مع طرق العزل المائي الأخرى: ترتيب المناطق العمياء ومجاري العواصف ، فضلاً عن استخدام العزل المائي.

يتم اختيار نظام الصرف المحدد وفقًا لخصائص التربة في المنطقة ، وكذلك مع ميزات الهيكل تحت الأرض. على سبيل المثال ، لحماية الأساس في موقع بمستوى منخفض من المياه الجوفية ، لأغراض الوقاية ، يتم استخدام تصريف الجدار لحماية الهيكل من المياه الجاثمة. إذا كنا نتحدث عن إنشاء نفق أو غرفة تحت الأرض في منطقة ذات مستوى مرتفع من المياه الجوفية وتكوين مختلط للتربة ، فمن المستحسن استخدام مجموعة معقدة من أنظمة الصرف ، والتي قد تشمل تصريفًا سطحيًا من النوع الدائري والسطحي ، وكذلك الصرف الداخلي لمنع الفيضانات الطارئة.

مثال على مشروع الصرف الصحي

مشروع الصرف الصحي

الحساب والتصميم

لكي يعمل الصرف ، المجهز على قطعة الأرض ، بشكل صحيح ، ولديه الإنتاجية اللازمة ، قبل بدء العمل ، من الضروري وضع مشروع لنظام الصرف الصحي.

هذه وثائق فنية ، يتم تجميعها مع مراعاة المتطلبات والمعايير المقبولة عمومًا لـ SNiP.

يبدأ التصميم بحسابات الصرف الهيدروليكي.سوف يساعدون في تحديد كمية المواد المطلوبة للعمل ، وكذلك خصائصه.

في سياق العمليات الحسابية ، تحتاج إلى تحديد:

• درجة نفاذية جميع الصخور التي تتكون منها التربة في الموقع ، وكذلك ميل الصخور الصلبة المتوفرة في هذه المنطقة إلى التصدع ؛
• مؤشرات مقاومة الصخور لغسل الجسيمات المعدنية ، مما قد يؤدي إلى تملح التربة ؛
• وجود اضطرابات تكتونية في الموقع ونوعية الصخور فيه ؛
• متوسط ​​كمية الأمطار التي تهطل في منطقة مناخية معينة لفترة زمنية معينة ؛
• مستوى وتكوين المياه الجوفية في الموقع ؛
• ملامح موقع ونشاط مصادر المياه الجوفية.

بالطبع ، إذا كنا نتحدث عن قطعة أرض خاصة ، فإن مشروع الصرف في مثل هذه الحالات لا يتم دائمًا ، وعادة ما يتم أخذ مخطط النظام القياسي كأساس.

تصريف الجدار

يتم تصريف جدار الأساس من أجل حماية قاعدة المنزل من الرطوبة الزائدة التي تكونت بشكل طبيعي. وهذا يشمل الرطوبة الزائدة من الأمطار والذوبان والجريان السطحي المتزايد في الربيع والخريف. مثل هذا الجهاز قادر على حماية قاعدة الهيكل من التغييرات الهامة المرتبطة بظهور الرطوبة والعفن.

كيف يعمل الصرف الجدار

تم تصميم تصريف الجدار لتصريف المياه ، ومنع ارتفاع المياه الجوفية بين الفصول ، وحماية المبنى من التلف.

تم تصميم تصريف الجدار ليس فقط لتصريف المياه الجوفية وذوبان ومياه الأمطار من الأساس ، بل إنه مضمون أيضًا لمنع الارتفاع بين الفصول للمياه الجوفية وحماية المبنى من التلف الناتج عن زيادة الرطوبة. إذا تم عمل جهاز تصريف الجدار بشكل صحيح ، فلن تتعرض الطوابق السفلية والأقبية للتهديد بسبب تراكم الرطوبة ، وتشكيل العفن ، وما إلى ذلك.

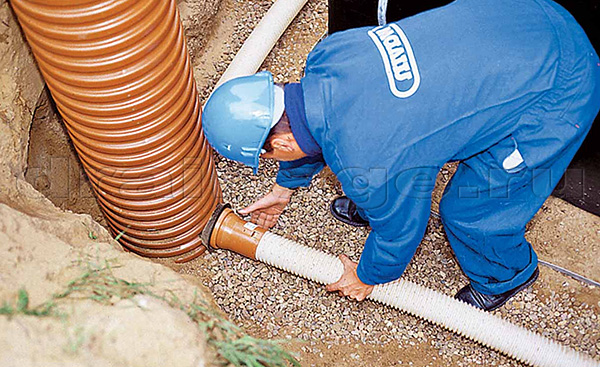

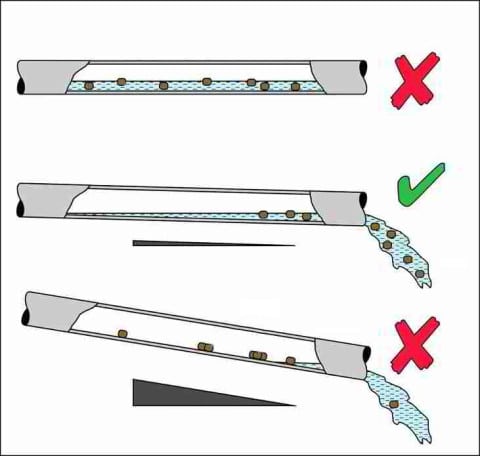

تصريف الجدار هو نظام مغلق من الأنابيب ، يتم تركيبه بطريقة تكون منحدرة ، ويتم وضع النظام بأكمله أسفل نقطة أعمق قاعدة للمؤسسة. في زوايا النظام ، يتم وضع فتحات التفتيش ، والتي بفضلها يمكن اختراق العوائق الناتجة بشكل دوري. يتم وضع أنابيب الصرف حول محيط المنزل في خنادق خاصة وتطوق المنزل بأكمله. تتدفق المياه المتراكمة في أنابيب الصرف الموضوعة في الأنقاض إلى أدنى نقطة في النظام - بئر تجميع ويتم تصريفها لاحقًا بطرق مختلفة متاحة خارج الموقع إلى مجاري عاصفة أو خزان قريب.

يزيل الصرف الجداري المكون الميكانيكي والهيدروستاتيكي لضغط المياه الجوفية الواقع على الأساس. لكن أنابيب الصرف لا تقضي تمامًا على إمكانية نفاذ الرطوبة إلى جدران الأقبية والأقبية ، وبالتالي ، من أجل منع تغلغل الرطوبة الشعرية في الأجهزة الخرسانية المسلحة الموضوعة أسفل مستوى الأرض ، والعزل التام عن الرطوبة ، والجودة العالية يستخدم العزل المائي.

لماذا يسمى الصرف الصحي الصرف الجدار؟ يتم إجراء هذا التجليد وفقًا لموقع مكوناته: توجد كل من الشبكات الموجودة فوق الأرض وتحت الأرض على طول محيط المنزل ، على مقربة منه ، سواء في أعماق التربة أو بجوار الطابق السفلي. ويشمل:

نظام من الأنابيب يوضع تحت الأرض ؛ الناهضون والآبار العمودية. الخنادق الأرضية والمصارف.

لحماية الأساسات من تأثير الرطوبة ، يتم استخدام مجموعة كاملة من الحلول. أهمها أنظمة العزل المائي والصرف الصحي. كل من هذا وآخر شرط ضروري لإزالة المياه بشكل فعال من القاعدة.

تم تجهيز أنظمة الصرف الصحي لجميع أنواع الأساسات. تم تصميمها بشكل فردي ، بحيث تأخذ في الاعتبار ميزات تصميم المبنى وخصائص المياه الجوفية والتربة في الموقع.

يحمي نظام الصرف الأساسي عالي الجودة من:

ترطيب ، ترطيب ، تدمير بالماء ؛ تشكيل مناطق العفن ، الجليد ، الصقيع. غمر الطوابق السفلية والأقبية والأقبية ؛ ترطيب جدران وأرضية الطابق السفلي والطابق الأول من المبنى ؛

أسعار تصريف الجدار من الأساس الجاهز.

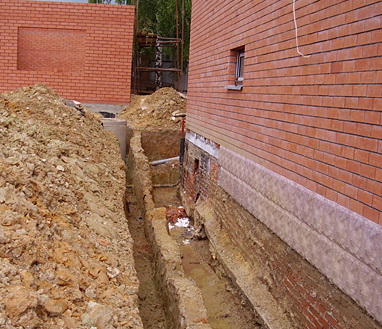

يتم حفر محيط الأساس بالكامل لعرض حفرة الأساس السابقة

يتم عمل عمق نظام الصرف على عمق الأساس

يقع أنبوب الصرف على طول لوح الأساس

قابلية تشغيل نظام الصرف على مدار السنة

أنبوب تصريف HDPE D 110-160 مم ملفوف بتكسية أرضية

يتم حفر محيط الأساس بالكامل لعرض حفرة الأساس السابقة

يتم عمل عمق نظام الصرف على عمق الأساس

يقع أنبوب الصرف على طول لوح الأساس

أنواع أنظمة الصرف الصحي وحماية المباني بالموقع

تختلف أنواع أنظمة الصرف المثبتة حول المنزل:

تصاعد العمق.

طريقة تنظيم الخطوط.

مصير.

هناك شبكات صرف يجب تركيبها بغض النظر عن تكوين التربة وكمية الرطوبة والظروف المناخية. يتم الصرف الحلقي حول المنزل في تربة رخوة مشبعة بالرطوبة وفي مناطق تقع على المنحدرات.

حماية الأساس الشاملة

الغرض الرئيسي من ترتيب المصارف في الفضاء القريب من الجدار هو إزالة الرطوبة من الأسطح الخارجية للمؤسسة المحفورة. تتشكل الخطوط على مسافة لا تقل عن أسفل الأساس ، لتعميق الخنادق 30-50 سم تحت حافة القاعدة.

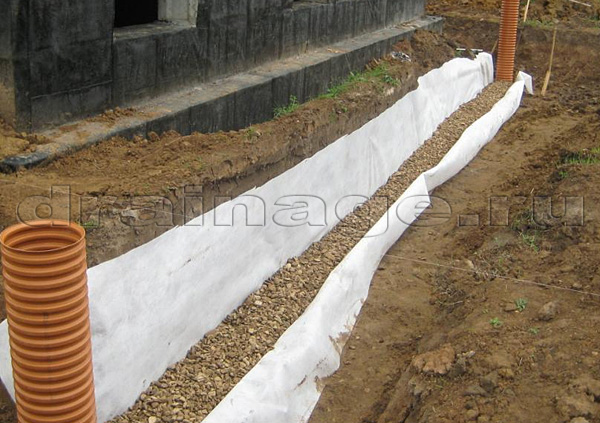

خط الصرف الصحي في مساحة الجدار

يتم تركيب نظام تصريف الجدار مباشرة بعد الانتهاء من بناء الأساس ، قبل ردم حفرة الأساس. يتم تثبيت المصارف مع مراعاة المنحدر من أعلى نقطة إلى نقطة اتصال الحلقة في بئر الصرف.

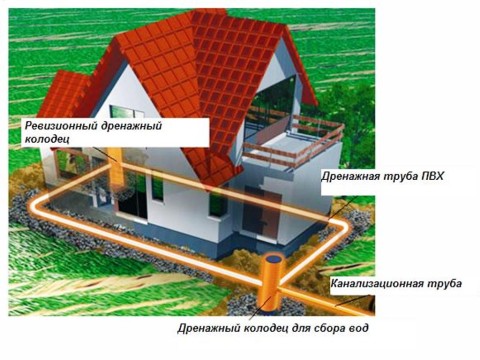

مخطط جهاز الشبكة

الصرف من النوع المغلق. في أعلى نقطة ، يتم تثبيت مراجعة للصيانة وشطف الخطوط. تم تجهيز خزانات التفتيش في الزوايا التي يتجاوز فيها الصرف زاوية المنزل. يتم تصريف الصرف في بئر الصرف.

أهداف التثبيت:

إزالة الرطوبة الزائدة من الجدران وبلاطة الأساس السفلية.

حماية الهيكل من اختراق المياه الجوفية.

تأكد من تجهيز النظام السطحي في المناطق غير المجهزة بمجاري العواصف. نظام حماية سطح المنزل ، مثل الصرف الدائري ، مبني على شكل حلقة مفرغة ذات منحدر. في شبكة الصرف السطحي ، يتم تثبيت مجمعات المياه النقطية بشكل منفصل في الأماكن التي لا تستطيع فيها المصارف الخطية التعامل مع كمية كبيرة من المياه.

الصرف السطحي

يتم تثبيت مجمعات المياه ذات التصريف إلى بئر الصرف تحت الأنابيب السفلية ، في فترات الاستراحة ذات التدفق الطبيعي الصعب. يتم إنشاء شبكة مغلقة من الخطوط المفتوحة السطحية حول الأساس.

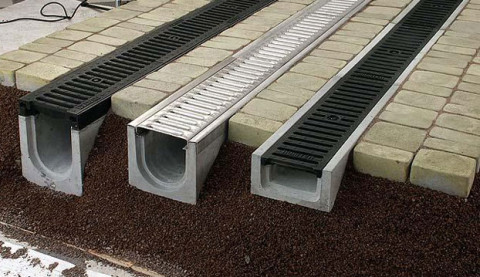

صواني مع شبكات واقية

يتم تركيب صواني الصرف على طول محيط الأساس ، على مسافة تصل إلى 1 متر من الحائط ، على عمق ضحل. يُنصح بإجراء التثبيت بالتزامن مع ترتيب المنطقة العمياء. يتم وضع صواني جاهزة من البوليمر أو الخرسانة مع حواجز شبكية مصنوعة من البلاستيك أو الحديد الزهر أو الفولاذ في الخنادق المعدة.

تتمثل المهمة الرئيسية لتركيب الصرف الحلقي الأساسي في تنظيم (تقليل) مستوى الماء داخل الصخر. نظام مغلق. يتم التثبيت على مسافة من المنزل وتعميقه تحت مستوى ثابت من المياه الجوفية.

الغرض من التركيب هو تقليل منسوب المياه في الصخر

النظام عبارة عن حلقة مغلقة أو نصف دائرة إذا كان جزء معين فقط من الموقع يتطلب تصريفًا. يمكن تخطيط الشبكة الحلقية لحماية منزل ريفي ، والعديد من المباني المجاورة ، وجزء من قطعة أرض بها منزل.

مخطط جهاز الصرف الدائري المغلق لأساس المبنى

يجب تجهيز الخنادق أسفل القاعدة بما لا يقل عن متر واحد وتحت نقطة تجمد التربة. يجب ألا تقل المسافة من الجدران عن 5 أمتار والمسافة المثلى 5 - 8 أمتار لخدمة النظام ، يتم تركيب غرف التفتيش عند نقاط التحول.

يعتمد اختيار المخطط الأمثل على عدة عوامل:

الظروف المناخية وهطول الأمطار.

راحة الموقع.

تشبع التربة بالرطوبة وتكوينها.

خطة شاملة للتأسيس وحماية المنزل

يُنصح بتركيب تصريف سطحي في المناطق التي يُخطط فيها لوضع بلاطات وحجر رصف. ستقوم شبكة الصواني بإزالة الرطوبة وحماية مواد الديكور من التلف. يتم ترتيب خطوط سطحية منفصلة في المنطقة لزراعة الأشجار وبذر الحشائش. يعتبر تصريف جدار الأساس عنصرًا إلزاميًا. تركيب نظام بسيط يحمي المنزل من الفيضانات ، ويحمي الأساس من الدمار والتصدع.

من الضروري تثبيت الصرف الحلقي على الموقع:

في التربة المعقدة المشبعة بالمياه ، مع غلبة الصخور الرملية.

مع ارتفاع منسوب المياه الجوفية باستمرار.

إذا كان أساس المنزل عميقًا جدًا (تحت مستوى المياه الجوفية).

عندما يتم بناء المنزل على منحدر.

ما يجب مراعاته عند تصميم الصرف

يتم تنفيذ أعمال التصميم ، التي تشمل تطوير مخطط وحساب تصريف الموقع ، مع مراعاة حالة التربة والظروف المناخية في المنطقة.

تحتوي كل تربة على نسبة معينة من محتوى الرطوبة ، وتعتمد قيمتها على القدرة الاستيعابية للطبقات العليا من التربة وعمق طبقات المياه الجوفية. في هذا الصدد ، هناك ثلاث فئات:

1. جاف. نظرًا لنفاذية الماء الجيدة لطبقات التربة العليا ، يتم ضمان جريان السطح المستقر. المياه الجوفية على عمق كاف وليس لها تأثير خاص على مستوى الرطوبة.
2. خام. تتمتع الطبقات العليا بنفاذية منخفضة للماء ، لذلك يترك الماء السطح ببطء. في الوقت نفسه ، لا ترطب المياه الجوفية الطبقة العليا من التربة. تحتوي هذه التربة على علامات التشبع بالمياه السطحية ، والتي تظهر بشكل خاص في فترتي الربيع والخريف.
3. مبلل. نظرًا لقلة نفاذية التربة وقربها من طبقة المياه الجوفية ، يمكن الاحتفاظ بالمياه في هذه المنطقة على السطح لأكثر من 20 يومًا. تشمل الأماكن الرطبة التربة الخثية والمبللة ، بالإضافة إلى solonchaks.

منطقة الخث

مؤشر آخر للحساب الصحيح لتصريف الموقع هو مصدر إمدادات المياه. وهذا يعني أن المصمم يحتاج إلى معرفة كيفية تشبع التربة بالماء.

• التغذية الجوية - الاستحمام وذوبان المياه. إنه مصدر للتشبع بالمياه لموقع به منحدر صغير ، حيث تسود الصخور الطينية.
• التغذية الأرضية - ارتفاع شعري للرطوبة من طبقات التربة السفلية.
• إمداد ضغط الأرض - تدفق مياه الضغط من أقرب طبقة مياه جوفية.
• التغذية السحيقة هي ذوبان بلورات الجليد في الربيع التي تراكمت في الأرض أثناء الصقيع.

يعتبر حفر التربة أمرًا خطيرًا بشكل خاص لمشاريع البناء

حساب الصرف الجدار

يتم حساب الصرف الجداري لكل متر طولي ، ويعتمد على عمق الطابق السفلي. الخيارات عادة ما تكون شركات تنسيق الحدائق. تقدم اثنين ، ما يسمى بالمعيار القياسي والمحسن. يتضمن كل من الأول والثاني حفر خندق ، ووضع أنبوب ، وردم الطبقة السفلية بكسر الجرانيت المسحوق 20-40 أو الرمل ، ثم وضع طبقة من الرمل الخشن في التكسية الأرضية ، وترتيب قلعة من الطين إذا لزم الأمر ، والضغط مع التربة و الاختبار النهائي. وهي تختلف في ذلك في الحالة الأولى ، يتم ردم الأنبوب والصرف بالكامل بالرمل ، وفي الحالة الثانية ، يتم الردم طبقة تلو الأخرى أولاً بركام الجرانيت ، ثم بالرمل. يتم حساب العرض في كلا خياري التصميم من عمق خندق الصرف.

سنرحب دائمًا بمكالمتك. اتصل بنا على الهاتف. +7 741-16-55 وسننصحك بجميع أسئلتك!

ترتيب التصميم

1. 1. 1. نحدد
         نطاق الصرف وفقا للصيغة
         ا. كوساكينا

ص
= 2س
(3.17)

2. حسب الصيغة

x_ا
=
(3.18)

تحديد
دائرة نصف قطرها x_ا,
مساحة متساوية من المستطيل

F
= أ ∙ ب,
(3.19)

أين
أ
و ب- حفلات
مستطيل متساوي في المساحة.

3. حسب الصيغة

س=
(3.20)

تحديد
الاستهلاك الأولي للحلقة
تصريف المياه س_prv.

4. استخدام الصيغة
تجتاح تعريفات القدرة
نحن سوف

ز_zkv
=
,
(3.21)

أين
ز_zkv
- قدرة الإمساك بالبئر ؛

الخامس_ف
= 65م / يوم ،
(3.22)

مؤلف موسيقى
اثنين من المتباينات لن
-2 بئرا:

ف_zkvن
> س_prv
(3.23)

و

ف_zkv(ن
–2) س_prv
. (3.24)

لذا،
لن
آبار

ز_zkv
= 2,
(3.25)

أين
في_ص
=
, (3.26)

أ
ل ن-2
آبار

ز_zkv
= 2,
(3.27)

أين
في_ن-2
=
.
(3.28)

دائرة نصف قطرها
أتساءل.

من
عدم المساواة (3.23) و (3.24) عن طريق الاختيار نحدد
عدد زوجي من الآبار وتوزيعها
لهم على طول محيط الموقع.

5.
وفقًا لخطة الموقع ، نحدد المسافة
من المركز أ
لكل بئر
X₁,
X₂,
…, X_ن.
حسب الصيغة
(3.20) تحديد تدفق المياه المصحح
حلقة الصرف س.

6. بعد ذلك ، عد
مستويات المياه الجوفية حسب المجموعة
الآبار الموجودة في نفسه
الظروف.

لذا،
للبئر 6 ، يقع بشكل متماثل
مع الآبار 1 و 4 و 9 ، قم بعمل رسم تخطيطي و
احسب المسافات من البئر 6 إلى
آبار أخرى: X₁,
X₂,
…, X_ن.
في
هذه X₆
= ص.
باستخدام الصيغة (3.29) ، نحدد في₆:

في₆
=
(3.29)

بطريقة مماثلة
تحديد مستويات المياه الجوفية للجميع
الآبار ورسم مخططات الكآبة
المنحنيات.

اذا كان ضروري
خفض منسوب المياه الجوفية بمقدار
لم يتم الوصول إلى الموقع ، ثم التغيير
عدد الآبار وموقعها.

2.
دفع
الصرف العمودي الحلقي

لتقليل التصنيف
مستوى المياه الجوفية في الموقع
موقع إحدى ورش المصنع
تصريف دائري مصمم
نوع عمودي يتكون من صف
تقع الآبار الأنبوبية على طول
كفاف مباشر للهيكل المحمي
مقاس 40x60 م.

ارتفاع الموقع
بمتوسط ​​131.5 م. علامة أكويكلود (الطين
العصر الجوراسي) 177.5 م. فوق الطين تكمن
الرمال الخشنة الغرينية ،
مغطاة من السطح بطبقة من الطفيلية
سمك 1 - 2 م معامل الترشيح
رمال 20 م / يوم. يتم ترسيب المياه الجوفية
حوالي 130 م ، أي حوالي 1.5 متر أقل
على سطح الأرض.

لكي لا
كان هناك فيضان من الأقبية المدفونة
المباني ، ينبغي أن يكون مستوى المياه الجوفية
تنخفض إلى حوالي 125 م.

قبول
نصف قطر جيد ص
\ u003d 0.1 م ، مقدار الانخفاض في مستوى الماء في
مركز الموقع

س
= 130 - 125 = 5 م.

قيمة
طبقة المياه الجوفية ه
= 130 م - 117.5 م = 12.5 م.

طلب
عملية حسابية
التالي:

2.1.
تحديد نصف قطر الصرف من خلال
الصيغة (3.17)

ص
= 2س
م.

2.2. عمق المياه في
الأرض في مركز عمل الآبار
نحن نحصل

في_أ
= ح —
س = 12.5 م - 5 م =
7.5 م

2.3 دائرة نصف قطرها
مساوية للمنطقة المحمية ، سيكون
يساوي

X_ا
=م.

2.4.
الاستهلاك الأولي للحلقة
الصرف يتم تحديده بواسطة الصيغة (3.20)

س_prv
=
م 3 / يوم

2.5.
باستخدام الصيغة (9.5) التي تحدد
القدرة على إمساك البئر ،
احسب عدد الآبار ن,
باستخدام هاتين المتراجعتين

ف_زكان
> س_الصحيح
و ف_zkv(ن-2)
الصحيح
أو

2
> 3,14 ∙0,1∙ الخامس_ز
∙في_ص
ن
> 3600 و 2 3.14 ∙ 0.1 ∙الخامس_زفي_ن-2(ن-2)

في
هذه الخامس_ز
= 60=
125.8 م / يوم

يسأل
عدد الآبار
= 10. ثم بالصيغة (3.26)

في₁₀
=
م.

حسب الصيغة

ذ₈
=
م.

تدقيق
عدد الآبار المقبولة ن
= 10 من اثنين من المتباينات

2
∙ 3.14 ∙ 0.1 126.8 5 10 = 4000 م 3 / يوم
> 3600 م 3 / يوم

2
∙ 3.14 ∙ 0.1 126.8 4.5 8 = 2900 م 3 / يوم
3 يوم

نحن نوزع
هذه الآبار على طول محيط المحل.

2.6.
نحسب استهلاك المياه المصحح
بالصيغة (3.20).

ل
نحسب هذا وفقًا لخطة ورشة العمل
المسافة من مركزها أ
للآبار الفردية

X₁
= X₄
= X₆
= X₉
= 36 م

X₅
= X₁₀
= 30 م

X₁
= X₃
= X₇
= X₈
= 22 م.

ثم
س
=
م 3 / يوم

2.7. عد
مستويات المياه الجوفية حسب المجموعة
الآبار الموجودة في نفسه
الظروف.

لذا،
للبئر 6 (موقع متماثل
مع الآبار 1 و 4 و 9) ارسم مخططًا و
احسب المسافة من البئر 6 إلى
آبار أخرى (الشكل 9الخامس):
X₁,
X₂
…..X₁₀.

في
هذه X₆
= ص.
ثم عن طريق الصيغة (3.29) نحصل عليها

ذ₆
=
6,3
م.

9.2.8. تدقيق
قدرة الاستيلاء على البئر

ز_zkv
= 2∙3,14 ∙0,1
126.8 ∙ 6.3 = 540 م 3 / يوم
> 390 م 3 / يوم ،

أين
390 =
= متوسط ​​تدفق الآبار.

2.9 دعونا نحسب
مستويات المياه الجوفية حسب مجموعة الآبار
2 ، 3 ، 7 ، 8. باستخدام نفس الطريقة ، نحدد

في₇
= 5.85 م.

على الآبار 5 و 10
نحن نحصل

في₅
= 9.95 م.

2.10. نبني طولية
لمحات عن أقسام متساوية من الآبار و
تحقق من التخفيض اللازم
المياه الجوفية في الموقع. لو هذا
لا يتم الوصول إلى التخفيض ، ثم التغيير
عدد الآبار وموقعها.

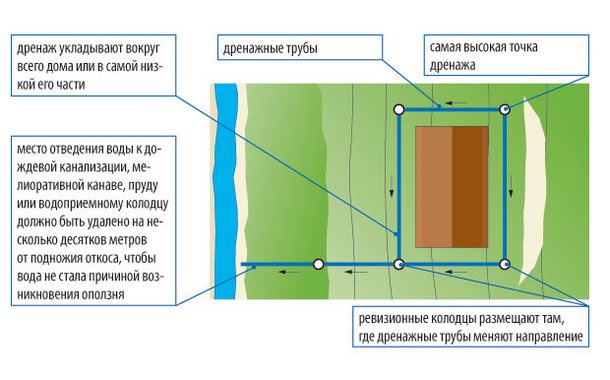

ملامح ترتيب الصرف في المناطق ذات المنحدر

يعتقد متخصصو الصرف الصحي أنه في المناطق التي لا يزيد ميلها عن 8 درجات ، يتم ترتيب الصرف بنفس الطريقة كما في المناطق ذات التضاريس العادية. إذا كان المنحدر أكثر من 8 درجات ، يتم تنفيذ الترتيب مع مراعاة المتطلبات الخاصة.

تتميز المناطق المنحدرة ببنية غير متجانسة للتربة. إذا كانت المياه الجوفية في جزء من الإقليم عميقة ، فيمكن أن تقترب من السطح في جزء آخر. في نفس الوقت ، يتم إجراء المسوحات الجيولوجية. أنها توفر معلومات حول بنية التربة وموقع طبقة المياه الجوفية. هذه البيانات ضرورية عند تصميم الصرف.

الغرض من نظام الصرف في موقع به منحدر هو تصريف المنطقة بشكل فعال. للقيام بذلك ، من الضروري حل المهام التالية:

خفض مستوى المياه الجوفية في جميع أنحاء الإقليم إلى القيمة المطلوبة (أقل من عمق التجميد ، وتعميق الأساس وأنظمة الجذر للنباتات في الموقع) ؛
الجمع الآمن وإزالة رطوبة السطح أثناء هطول الأمطار وذوبان الجليد

من المهم ألا تتدفق المياه في جميع أنحاء الموقع ، مما يؤدي إلى غسل التربة. بدلاً من ذلك ، يتم توجيهها إلى مجاري العاصفة ، وتنظيم التدفق عبر المزاريب والمصارف ؛
تصريف المياه من قاع المؤامرة

حتى لا تتراكم الرطوبة في الجزء السفلي من المنطقة ، يتم جمعها في بئر تجميع ، وتحويلها إلى أقرب مدخول للمياه. خيار آخر هو ترتيب خزان اصطناعي لتجميع الرطوبة أو تجميع المياه لاستخدامها في الري.

لحل هذه المشاكل ، يتم تنفيذ الأعمال المعقدة: استخدام الصرف الصحي المدفون أو المغلق ، مجاري العواصف ، والمرافق المحلية لتجميع المياه. يتم اختيار الحلول المحددة بشكل فردي: وفقًا لخصائص الموقع ، ومستوى رطوبة التربة ، ومتطلبات تصريف المنطقة ، والتكلفة المقدرة للعمل على ترتيب نظام الصرف.

متى يتم استخدام الصرف؟

يمكن تقسيم جميع أنظمة الصرف وفقًا لوظائفها إلى عدة أنواع:

• تم تصميم الصرف الجداري لتصريف المياه الجوفية من المبنى وحماية الموقع
• يتم تصريف منطقة الأراضي الرطبة بواسطة أنظمة أكثر تعقيدًا ، والتي تتضمن عددًا من الإجراءات التكنولوجية.

الصرف الجدار

يمكن تحديد الحاجة إلى استخدام نوع أو آخر من خلال عدد من العلامات غير المباشرة.

تحتاج إلى تصريف إذا:

• في الربيع ، يحدث فيضان منتظم للطابق السفلي. في هذه الحالة ، يجب أن يتم تنظيم الصرف بالتزامن مع تحسين العزل المائي للمؤسسة.

كما يشهد ارتفاع منسوب المياه في آبار الشرب على قرب موقع المياه الجوفية.
حالة المستنقعات للموقع تتحدث عن نفسها.
في الرطوبة العالية ، يوجد أيضًا عدد كبير من النباتات المحبة للماء.

حساب معلمات الصرف الرئيسية

بعد تصميم الدائرة ، من الضروري حساب المعلمات الرئيسية ، مثل:

• قطر دائرة الانبوب؛
• كثافة التكسية الأرضية
• عمق الخندق
• منحدر الصرف
• المسافة بين آبار التفتيش.

لحساب قطر أنبوب الصرف بدقة ، يجب أن تعرف شدة الصرف المطلوبة. في الممارسة العملية ، غالبًا ما يتم استخدام الأنابيب التي يبلغ قطرها 100-110 مم ، والتي يبلغ معدل إنتاجها 7 لتر / ثانية. هذا يكفي للتعامل مع هطول الأمطار الغزيرة والمياه الجاثمة.

مواسير صرف بمختلف الاقطار

يعمل نسيج التكسية الأرضية كمرشح يحمي الصرف من الانسداد. المؤشر الرئيسي لهذه المادة هو الكثافة

إن حساب كثافة التكسية الأرضية للتصريف هو الذي يوليه الخبراء اهتمامًا خاصًا.إذا كانت هذه الخاصية منخفضة ، فقد يتمزق القماش أثناء التثبيت

من ناحية أخرى ، تقلل الكثافة الزائدة من معامل ترشيح الرطوبة. بالنسبة لأعمال الصرف ، تعتبر قيمة 100-150 جم / م 2 أفضل مؤشر.

نسيج جيوتكستايل هو عنصر مهم في الصرف الصحي

يتأثر عمق مد أنابيب الصرف بعاملين - عمق تجميد التربة وعمق الأساس (لتصريف الجدار).

إذا تجمد الصرف في الشتاء ، فلن يتمكن من إزالة الرطوبة الزائدة أثناء ذوبان الثلج ، وستميل كفاءة النظام إلى الصفر. لمنع ذلك ، يجب تطوير الخندق مع مراعاة السمات المناخية لمنطقة معينة.

حساب عمق تصريف الجدار بسيط للغاية: يضاف 30 سم إلى أدنى نقطة في الأساس ، وهذا سيكون كافياً لاعتراض المياه الجوفية أثناء موسم الأمطار أو أثناء الفيضانات.

مخطط الصرف الجدار

يعتبر المنحدر الصحيح لأنابيب الصرف ذا أهمية كبيرة لوظيفة النظام. سيؤدي عدم وجود منحدر إلى ركود الماء ، وستساهم الزاوية الكبيرة جدًا في ظهور رواسب في التجويف الداخلي لخط الأنابيب.

يتم حساب عمق مجمع المياه على النحو التالي. أولاً ، يتم قياس المسافة من أعلى نقطة للصرف إلى البئر المستقبلة ، ثم يتم تقسيم المجموع الناتج على 100. على سبيل المثال ، يبلغ طول خط أنابيب الصرف 30 مترًا ، ثم يجب وضع المجمع على مسافة 30 سم أسفل أعلى نقطة في النظام.

زاوية وضع الصرف

تم توحيد موقع آبار المراجعة بواسطة SNiP. وفقًا للقواعد المعتمدة ، يجب تحديد نقاط الصيانة وتنظيف الصرف في جميع المنعطفات لخط الأنابيب. بالنسبة للمقاطع المستقيمة الطويلة ، يتم تثبيت الآبار كل 35 م.

تؤدي آبار المراجعة وظيفة مراقبة أداء نظام الصرف

توفر هذه المقالة بيانات عامة لحساب الصرف. ومع ذلك ، يجب ألا يغيب عن البال أن أي نظام صرف فريد من نوعه بطريقته الخاصة. لذلك ، لكي يعمل الصرف في الموقع بأكبر قدر ممكن من الكفاءة ، يجب حل مشكلات التصميم والتركيب من قبل المتخصصين.
