نصائح للماجستير. تعرف على كيفية تقويم أو ثني أنابيب HDPE

المتطلبات الأساسية للمواد

يجب أن تستوفي المادة التي يمكن استخدامها في أعمال العزل الحراري المتطلبات التالية:

• لديها موصلية حرارية منخفضة. هذا مطلب أساسي ، واختيار منتج ذي معامل منخفض سيحمي بشكل فعال خط الأنابيب من التجمد ويوفر المال.
• من الجيد تحمل تأثيرات المواد الكيميائية والعضوية الموجودة في التربة ، للحصول على مقاومة بيولوجية لأنواع مختلفة من الكائنات الحية الدقيقة والبكتيريا.
• تتمتع بعمر خدمة طويل دون أن تفقد خصائصها الجسدية.
• يجب ألا يخاف العزل من التعرض للرطوبة ، ويمتص الماء ويمرره ، يجب ألا تتغير معاييره الفيزيائية في البيئة المائية.
• يجب ألا يؤدي تأثير درجات الحرارة المرتفعة والمنخفضة ، وكذلك الاختلافات بينهما ، إلى تدمير العازل والتأثير على خصائصه الفيزيائية.

بداية العمل

يبدأ أي عمل في وضع الأنابيب برسم أولي للمخطط

من المهم تضمين النقاط التالية:

• الخصائص الرئيسية للتربة الموجودة: التفتت والليونة وما إلى ذلك ؛
• المساحة الإجمالية للموقع ؛
• مصدر استهلاك المياه ؛
• نظام الضخ
• المجمع الهيدروليكي.

ماذا تحتاج للشراء؟

أول وأهم شيء تحتاج إلى شرائه من المتجر هو أنابيب المياه. من الأفضل أن تكون مصنوعة من البولي إيثيلين منخفض الكثافة

من الضروري أيضًا الانتباه إلى أن المنتجات مناسبة لتنظيم نظام إمداد بالمياه لنقل مياه الشرب.

لماذا البولي ايثيلين؟ تتميز المنتجات المصنوعة منها بالعديد من المزايا: مقاومة التآكل ، الضغط العالي ، درجات الحرارة المنخفضة ، القوة ، اللدونة ، سهولة التركيب ، السعر المنخفض للتركيبات. يجب ألا تشتري منتجات رخيصة جدًا ، حيث يمكن أن تسبب الكثير من المشاكل أثناء التشغيل ، مما يؤدي إلى هدر إضافي. ومع ذلك ، يمكنك شراء منتجات من مواد أخرى. كل هذا يتوقف على متطلبات وتفضيلات صاحب المنزل.

كيف تحدد عمق الحشية؟

يتم تحديد العمق المطلوب لتزويد المياه بواسطة SNIP (مستند يعمل على تحديد الجوانب التقنية المثلى عند تثبيت الاتصالات المختلفة). تشير معايير SNIP إلى أنه يجب وضع الأنابيب على عمق 1.6 متر على الأقل. يعتمد هذا العنصر بشكل مباشر على عمق تجميد التربة.

يبلغ متوسط ​​عمق تجميد التربة 1.4 متر. من الواضح من أين أتى الرقم 1.6 متر ، لأنه إذا وضعت مصدر المياه فوق هذا المستوى ، فسوف يتجمد ، وسيكون تشغيله الإضافي مستحيلاً. لكن لا يزال عمق تجميد التربة متفاوتًا ، لأن هناك مناطق ذات مناخات درجات حرارة مختلفة.

إذا كنت لا ترغب في استخدام القيم المتوسطة ، فإننا نوصيك بالاتصال بأقرب مؤسسة إنشاء لديك للحصول على المشورة بشأن مؤشرات تجميد التربة المحددة في هذه المنطقة.

لكن على أي حال ، لن تفقد أي شيء إذا قمت بتزويد إمدادات المياه وفقًا للمعيار. بغض النظر عن المنطقة (ما لم يكن ، بالطبع ، يقع بيتك الريفي في سيبيريا النائية) ، على عمق 1.6 متر ، تظل درجة الحرارة الإيجابية حتى في فصل الشتاء القاسي. وهذا يعني أن السباكة ستسعدك بتشغيلها دون انقطاع.

ما الذي يجب تذكره عند وضع مواسير المياه في الأرض؟

في كثير من الأحيان ، يواجه أصحاب البيوت أو المنازل الخاصة مشكلة استحالة مد خط الأنابيب إلى المستوى المطلوب بسبب بنية التربة. يتم حل هذه الصعوبة بسهولة نسبية. ينكسر الخندق بأعمق ما يمكن ، إلى المستوى الذي تسمح به التربة. ثم يتم وضع أنابيب المياه.ومع ذلك ، يجب أولاً ترتيب العزل الحراري. يلزم تركيب كبل تسخين بطول كامل نظام السباكة ، مما يجعل من الممكن تشغيله دون انقطاع في الشتاء.

بالطبع ، لا يزال من الأفضل وضع الأنابيب في خندق محفور بالمستوى الصحيح. كابل التدفئة وتركيبه - كل هذا مكلف ومكلف من حيث الوقت ويمكن أن يسبب بعض الإزعاج. ومع ذلك ، إذا لم ينجح الخندق الذي يحتوي على المعلمات المطلوبة ، فحينئذٍ يلزم إجراء قياس بكابل عند وضع نظام إمداد مياه مستقل.

بعد وضع نظام السباكة في البلد أو في المنطقة المجاورة لمنزل خاص ، قبل ملء إمدادات المياه بالأرض ، تحتاج إلى التحقق مما إذا كان كل شيء يتم بشكل صحيح. لهذا ، يتم إجراء اختبار للمياه. ما عليك سوى تشغيل الماء والانتظار حتى يمر عبر السباكة بالكامل. في نفس الوقت ، راقب بعناية مسار السائل بالكامل

من المهم بالنسبة لك التحقق مما إذا كانت هناك تسريبات في أنابيب المياه ، وما إذا كانت العقد ضيقة

إضافة صغيرة: حتى إذا كان منزلك الخاص أو كوخك يقع في الجنوب ، فلا يزال يتعين عليك عدم انتهاك المعيار الخاص بعمق وضع النظام في الأرض ، والذي يساوي 1.6 متر. خلاف ذلك ، إذا تم وضع مصدر المياه بالقرب من السطح ، فقد يتشوه بسبب أنواع مختلفة من التأثيرات الميكانيكية. إذا تم وضعه بعيدًا جدًا عن السطح ، فقد ينفجر إمداد المياه ، غير قادر على تحمل الضغط العالي.

طرق مد الكابلات الكهربائية

تعتمد الميزات التقنية لوضع أنابيب HDPE على موقع الكابل وظروف تشغيله. يؤثر هذا أيضًا على قائمة المعدات المستخدمة والمكونات الضرورية.

التثبيت في الهياكل المغلقة

تم تركيب الأسلاك الكهربائية داخل المبنى باستخدام أنابيب البولي إيثيلين عالي الكثافة على النحو التالي:

1. حدد موقع الكبل ؛
2. إصلاح الأنبوب ، ويمكن تثبيته على الأرض بأقواس معدنية ، والسقف أو الجدران - مع حوامل خاصة مع مزلاج ؛
3. اسحب الكبل بحيث يكون موجودًا بحرية ، دون توتر ؛
4. يُسكب الهيكل الموجود على الأرض بملمس خرساني ، وفي الحائط أو السقف مغطى بالجص أو مواد أخرى ، اعتمادًا على قطر العلبة الواقية.

تمديد الكابلات باستخدام أنابيب HDPE على الأرض

يسمح أنبوب HDPE بما يلي:

• تقليل طول الأسلاك.
• القيام بأعمال الإصلاح وسحب الكابلات دون الإضرار بسطح الأسقف والجدران.

عند تثبيت الاتصالات في الداخل ، من الممكن استخدام أجزاء توصيل مختلفة لإصلاح الأقسام الفردية من الغلاف الواقي: الانحناءات والوصلات والمكونات الأخرى. ومع ذلك ، غالبًا ما تكون العناصر المموجة مطلوبة للانعطاف عند النقاط التي يدخل فيها الأنبوب بلاطة الأرضية أو الانتقال من الأرضية إلى الجدار. في هذه الحالة ، يجب ثني أنبوب HDPE للأسلاك الكهربائية بزاوية 90 درجة ، وهذا مستحيل بدون تكسير وتشويه المادة.

وفقًا للوائح الحالية ، لتركيب الأسلاك الكهربائية المخفية ، والتي تقع داخل الأرضيات أو الجدران المصنوعة من مواد غير قابلة للاحتراق ، يُسمح باستخدام أنابيب HDPE الملساء أو المموجة.

التمدد في الأرض بحفر الخندق

هذه التكنولوجيا مطلوبة عند وضع الاتصالات في الأكواخ الصيفية. قبل بدء العمل ، يجب فحص الكابل والتحقق من سلامة الغلاف. في حالة تلفها ، فإن وظيفة الحماية لأنابيب HDPE ستكون عديمة الفائدة.

بعد ذلك ، أثناء عملية التمديد ، يتم تنفيذ العمليات التالية:

1. عمل علامات وحفر خندق بالعمق المطلوب ؛
2. يتم وضع أنبوب HDPE فيه مع أو بدون بروش بالقطر المطلوب ؛
3. اسحب الكبل وضعه بطريقة تجعله غير متوتر ؛
4. يتم تغطية الأنبوب أولاً بطبقة من الرمل بسمك 10 سم ، ثم بالتربة بحوالي 15 سم.

لتحديد موقع الكبل بسرعة ، يمكنك وضع شريط إشارة خاص فوقه.

تمديد الكابلات باستخدام أنابيب HDPE في الأرض

عند استخدام أنابيب HDPE لوضع شبكات الطاقة في الأرض ، من المستحسن استبعاد استخدام أدوات التوصيل وعناصر التوصيل الأخرى ، لأن هذا يجعل من الصعب ضمان الختم. ومع ذلك ، عندما يتم إدخال الكابل إلى المبنى ، فإن التركيبات ضرورية ببساطة.

لوضع الكابل في مقطع مستقيم ، استخدم قطعًا صلبة ذات مقطع عرضي لا يقل عن 4 مم. إذا كان المقطع طويلًا جدًا ، فيجب استخدام سلك معدني مرن أو بروش نايلون خاص لربط الأسلاك الكهربائية. يتم إطلاقها أولاً في الأنبوب ، ثم يتم إحكام ربط الكابل.

زرع الخنادق

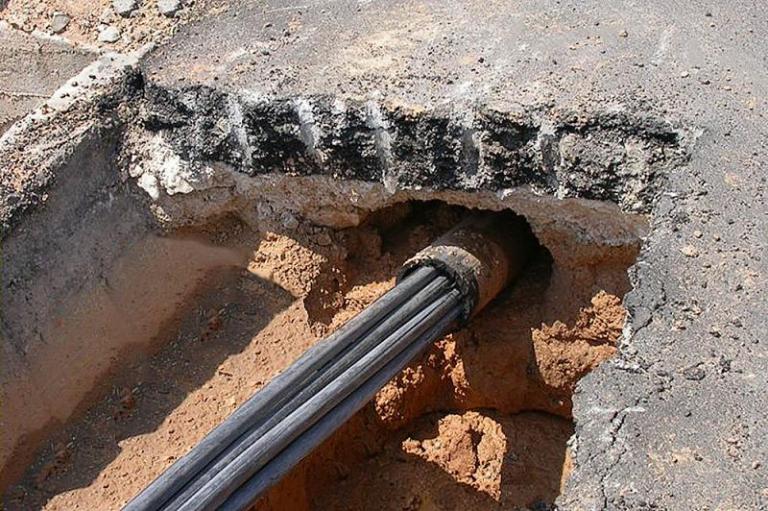

تُستخدم تقنية Trenchless لمد الكابلات الكهربائية ، والتي توجد في أماكن يصعب الوصول إليها. غالبًا ما يكون مطلوبًا من قبل المرافق العامة ، حيث يتم تنفيذه بمشاركة المعدات المعقدة والمعدات الخاصة.

طريقة الحفر الأفقي

يكمن جوهر الطريقة في الحفر الاتجاهي الأفقي ، والذي يسمح لك بوضع اتصالات تحت الأرض دون إزعاج الطبقة السطحية للتربة. أولاً ، يدرسون تكوين التربة ويحصلون على إذن للقيام بأعمال الحفر. ثم يتم وضع الكبل في أنبوب HDPE ، والذي يتضمن الخطوات التالية:

1. حفر بئر تجريبية. يتم إجراء ثقب التربة باستخدام رأس الحفر ، الذي يحتوي على شطبة في المقدمة وإشعاع داخلي. عندما يدخل الأرض من خلال فتحات خاصة ، يتم توفير محلول يملأ البئر. يقلل من خطر الانهيار ويبرد الأداة المسخنة.
2. حسنا التوسع. يتم تنفيذه بواسطة ريمر يحل محل رأس الحفر.
3. مد أنابيب HDPE بداخلها كابل. يتم سحبها إلى البئر باستخدام جهاز حفر.

تمديد الكابلات عن طريق الحفر الأفقي

العيب الرئيسي للحفر الأفقي الموجه للتربة هو تعقيد تنفيذه ، لذلك ، بالنسبة لمثل هذا العمل ، يبرمون اتفاقية مع منظمة متخصصة في مثل هذه الأنشطة ولديها المعدات اللازمة.

جهاز الحفر الأفقي

يتيح لك مد الكبل باستخدام أنابيب HDPE ضمان حمايته الموثوقة لفترة طويلة من الوقت ، ما عليك سوى اتباع التقنية الخاصة بتركيب خطوط الطاقة والاتصالات الأخرى.

مد أنابيب HDPE لكابلات الاتصالات

أحد متطلبات المستندات التنظيمية لمد خطوط الاتصال تحت الأرض هو شرط وضع كابل اتصال في 32T. الجزء الخارجي من هذه العلامة التجارية 32 ملم ، الداخلي - 25 ملم. يجب وضعها في الخنادق مسبقًا. يسمح لك أنبوب البولي إيثيلين بتمديد طول كبير للكابل وتقليل عدد وصلات الكابلات. أثناء التشغيل ، سيحمي كبل الاتصال من التلف إذا تم تنفيذ أعمال تحضيرية لمد الكبل لخط اتصال جديد ، عند وضع كابل ضخم ليس في الأنابيب ، أثناء أعمال الإصلاح والحفر للكابل الذي تم وضعه مسبقًا.

القطر الخارجي لأنبوب البولي إيثيلين لخطوط الاتصال تحت الأرض هو 32 مم والقطر الداخلي 25 مم.

يتم تثبيت أنبوب البولي إيثيلين الملفوف في ملف على دهليز متحرك ويتم فكه على الفور إلى أقصى طول ممكن. في هذه الحالة ، يجب أخذها في الاعتبار ، والتي سيتم تنفيذها في كل بئر عبور متاح على هذا النطاق. يعتبر طول القطع كمجموع المسافة بين القنوات زائد 400-450 مم. نتيجة لذلك ، يجب أن يكون طوله بحيث يكون التشذيب في حده الأدنى في البئر الأخير. إذا كان من المستحيل تمديد طول الامتداد بالكامل ، يتم قياسه باستخدام شريط قياس ، ثم يتم قطع أنبوب البولي إيثيلين في الأماكن التي يمكن الوصول إليها. في الآبار التي يوجد بها تغيير في اتجاه المسار (آبار الزاوية) ، يجب أن ينتهي في كل منها.

الأنبوب مزود برأس ويتم دفعه بطول الامتداد بالكامل. إذا كانت هناك آبار عبور داخل الامتداد ، فسيساعد السادة في دفعها إلى البئر التالي.إذا اصطدمت بعقبة في مكان ما بطرفها ، واتضح أن تقدمها الإضافي كان مستحيلًا ، فيجب على الكابلين ، من خلال الجهود المشتركة ، قلب الأنبوب في اتجاه عقارب الساعة ، ومحاولة مواصلة حركته على طول الامتداد.

بعد شد الأنبوب على طول الامتداد ، يتم قطعه على مسافة 200-250 مم من القنوات ويتم تثبيت الألواح المعدنية (المضادة للسرقة) على الأجزاء البارزة مع تجاويف مساوية لنصف قطرها الخارجي. يتم ربط الألواح ببعضها البعض حتى لا تتحرك على طول الأنبوب. يجب أن تمنعهم هذه التوقفات من الحركة عند سحب الكابل من خلالها.

من أجل حفظ أنابيب البولي إيثيلين عالي الكثافة ، يُسمح بدمج المخلفات صغيرة الحجم بغرض استخدامها على مسافات لا يتجاوز طولها 70-80 مترًا ، وترتبط مفاصلها بكفة معدنية بطول 150 مم و 1.5-2.0 مم سميك. على الجانب الداخلي من الأنابيب ، قبل الانضمام ، تتم إزالة الحواف بزاوية 30 درجة. على جانبي الكفة بجانبها ، يتم وضع حزام واحد (في طبقتين) من السافلين على الأنابيب أو يتم تطبيق طبقة من الغراء GIPC-14-13. يتم تركيب أنبوب قابل للانكماش بالحرارة بطول 250 مم فوق الأحزمة. في الآبار ، يتم حمايتها من دخول الحطام إليها عن طريق لف الوصلات بطبقات من الشريط اللاصق البلاستيكي.

مد عالي الجودة لإمدادات المياه في الأرض - تكلفة منخفضة لكل متر عمل

إذا كنت تعيش خارج المدينة ، فإن السباكة في المنزل أمر ضروري. ما نوع الراحة التي يمكننا التحدث عنها إذا كنت بحاجة إلى الخروج في كل مرة لغسل يديك أو أطباقك؟ وإذا كان من الممكن أن يكون الشتاء في الخارج ، ولا تريد مغادرة غرفة مريحة؟ هذا هو السبب في أن وضع أنابيب المياه في الأرض هو الحل. توفر الأنابيب الموجودة تحت طبقة كافية من التربة إمدادًا مستمرًا بالمياه للمنزل طوال العام وتجعل الحياة مريحة. نجحت شركة Chisto Honestly في تقديم خدمات مد أنابيب المياه في الأرض بأسعار معقولة لسنوات عديدة.

أنابيب البولي بروبلين.

أنابيب ووصلات البولي بروبلين

أنابيب البولي بروبلين سهلة التركيب والتشغيل. تتميز أنابيب البولي بروبلين بخصائص تقنية ممتازة وعمر خدمة طويل: أنابيب البولي بروبلين قادرة على الحفاظ على خصائصها لمدة 50 عامًا. بالمقارنة مع الأنابيب الفولاذية ، فإن الميزة الرئيسية لأنابيب البولي بروبلين في أنظمة إمدادات المياه هي مقاومتها للأكسدة. أنابيب البولي بروبلين خفيفة ، أثناء تركيبها ليست هناك حاجة للخيوط ، يتم تقليل استخدام مواد الختم ومانعات التسرب

لا تحتاج إلى أن يتم لحامها (بالمعنى التقليدي ، مثل المعادن) ودهانها بشكل دوري ، وهو أمر مهم أيضًا لأنه يؤثر على تكلفة الصيانة. الأنابيب البلاستيكية سهلة التركيب ومتصلة باستخدام تركيبات قياسية. تتيح التركيبات أيضًا توصيل أنابيب البولي بروبلين بأقطار مختلفة ببعضها البعض عن طريق لحام مآخذ توصيل دافئة

يبرد التماس في أقل وقت ممكن ، مما يسمح لك بمواصلة أعمال التثبيت بشكل شبه مستمر.

حتى الآن ، يتم إنتاج ستة أنواع من أنابيب ووصلات البولي بروبلين:

• أنابيب PN10 ، PN20 ؛
• أنابيب PN20 و PN25 معززة بالألمنيوم ؛
• الأنابيب المقواة بالألياف PN16 ، PN20 ؛
• تركيبات لتوصيل الأنابيب ، فيما بينها وبين صمامات الإغلاق المعدنية وخطوط الأنابيب ، مع انتقالات إلى الوصلات ذات الشفة والتوصيلات الملولبة

يتم إنتاج الأنابيب بالأحجام التالية المحددة بالمليمترات: 20 ، 25 ، 32 ، 40 ، 50 ، 63 ، 75.

نقاط القوة:

1. تكلفة منخفضة.
2. مقاطع لتركيب الحائط.
3. القدرة على تغطية الأسلاك بالكامل بالجص - بسبب نقص أعمال الصيانة اللازمة.

عيوب:

1. مطلوب أداة خاصة - آلة لحام كهربائية مزودة بفوهات بالحجم المطلوب للحام الانصهار المتعدد ، مما يخلق خطًا متجانسًا عالي الجودة.
2. إجراء معقد إلى حد ما للتحضير للحام.
3. لا يمكن إصلاح الزواج دون إزالة الأجزاء المعيبة وإعادة تجميع الهيكل الذي تم إزالته.

مع الأخذ في الاعتبار نتائج التحليل أعلاه وإمكانية التحديث اللاحق لنظام إمدادات المياه ، اخترت الأنابيب المعدنية والبلاستيكية لذلك. عند تثبيت مصدر المياه ، استخدمت تركيبات الضغط ، لأن تركيبها ، على الرغم من مسؤوليتها ، ليس بالأمر الصعب ، وحتى المبتدئ يمكنه القيام بذلك بيديه.

من الأدوات التي ستحتاجها:

• سكين لقطع الأنابيب البلاستيكية.
• معاير لتصحيح تشوه الحواف بعد التشذيب ؛
• الروليت.
• البراغي.
• سكين البناء.

لفهم كيفية تركيب التركيبات ، دعونا ننظر إلى إحداها في شكل مفكك.

تركيب ضغط مفكك

يظهر نطاق تركيبات الضغط في الشكل التالي.

تركيبات الضغط

يوفر تركيب كل جزء من نظام إمداد المياه التسلسل التالي من الإجراءات:

1. قم بقياس الطول المطلوب للأنبوب باستخدام شريط قياس.
2. بسكين لقطع الأنابيب البلاستيكية ، قم بقطع القطعة المطلوبة ، إذا لاحظت نتوءات على الحافة ، قم بمعالجتها ومعايرتها إذا لزم الأمر.
3. حدد التركيب المطلوب وقم بإزالة الجوز وحلقة التثبيت منه ، والتي تضعها على الأنبوب.
4. حرك الأنبوب على الحلمة المناسبة وقم بمحاذاة مسار التركيب.
5. أعد حلقة التثبيت في مكانها وشد الصامولة ، أولاً باليد ثم باستخدام مفتاح ربط ، لكن لا تفرط في ذلك. يمكنك نزع الخيط أو إتلاف التركيب. يجب التخلص من هذا التركيب.

تركيب التركيب

كرر هذا التسلسل من الإجراءات لكل مفصل. استخدم المشابك لربط الأنابيب بالحائط.

ربط الأنابيب بالمشابك

على سبيل المثال ، أذكر الاتصال بإمدادات المياه لخلاط الدش والمغسلة.

توصيل الحوض بإمدادات المياهوصلة مياه صنبور الدش

تركيب السباكة الخاصة بك

قد تظهر الصعوبة الأكبر ، بعد حصولك على إذن من المنظمات ذات الصلة للاتصال بشبكة إمداد المياه الباردة المركزية ، إذا احتاج خط الأنابيب إلى وضعه تحت رصيف أو طريق. هنا ، بدون حفر أفقي ، ومسافة كبيرة تحتاج إلى الحفر ، لا يمكن الاستغناء عن معدات خاصة. في أي حال ، من الضروري مراعاة الخصائص الفيزيائية للتربة والمخطط الذي سيتم من خلاله توفير إمدادات المياه. يجب معرفة خصائص التربة ، لأن اختيار المواد لنظام إمداد المياه يعتمد على ذلك ، والمخطط ضروري لمعرفة عدد المدخلات (المخرجات) والفروع.

مخطط مد أنابيب HDPE بدون حفر باستخدام آلة حفر

الأنسب هي أنابيب HDPE من ماركة PN10. هذه هي أنابيب خاصة لمد مياه الشرب. إنها ، بالطبع ، لا تصدأ ، وتتحمل ضغطًا يصل إلى 10 أجواء ، أي حوالي 1 ميجا باسكال ، تنحني بسهولة ، ولا تنفجر عند التجميد ولا تفقد قوتها بعد إزالة الجليد. عند الشراء ، لا تنجذب إلى رخص أنابيب PN6 ، فهي بالطبع أرخص ، ولكن بالتأكيد ستكون هناك مشاكل معها أثناء التشغيل ، وربما يكون كل العمل المنجز دون جدوى.

يجب حفر الخندق الخاص بمد خط الأنابيب إلى عمق أكبر من عمق تجميد التربة بحوالي 20 سم ، ويمكن الحصول على بيانات حول عمق التجميد من أي مؤسسة إنشاءات تقوم بالعمل على مدار السنة. في كل الأحوال يجب أن لا يقل عمق الحدوث عن 1.6 م وإذا كانت التربة لا تسمح بحفر الخندق بالعمق المطلوب فيجب عزل الأنابيب.

تكنولوجيا مد أنابيب الصرف الصحي

يتم وضع الأنابيب بحيث يكون المقبس في اتجاه المنحدر.

1. يتم وضع الأنابيب بحيث يكون المقبس في اتجاه المنحدر. يتمثل العمل الإضافي في التحقق من نظافة السطح الداخلي. قبل الانضمام ، يجب تنظيف الجزء الداخلي من المقبس والسطح الخارجي للأنبوب التالي تمامًا من الأوساخ وتزييته باستخدام مادة تشحيم خاصة يتم توفيرها عادةً مع الأنابيب.يسمح فقط باستخدام شحم السيليكون. لا يمكن استخدام أي زيوت.
2. قبل وضع مادة التشحيم ، يتم إدخال الأنبوب في التجويف حتى يتوقف ويتم عمل علامة على السطح الخارجي. بعد وضع مادة التشحيم ، يجب أن تدخل المقبس إلى مستوى العلامة.
3. بالنسبة لجهاز المنعطفات من منفذ الصرف الصحي في الأساس ، يتم استخدام الانحناءات بزوايا دوران 15 و 30 و 45 درجة. كل 15 مترًا من طول خط الأنابيب ، في حالة تنظيفه ، من الضروري تثبيت المراجعات.

استخدام أنابيب البولي إيثيلين عالي الكثافة في عملية تركيب التمديدات الكهربائية

لحماية الكابلات الكهربائية ، يتم استخدام أنابيب HDPE المموجة أو الملساء. يتم اختيار هذه الأنابيب لأنها ، أولاً ، مرنة ومرنة ، وثانياً ، لا توصل الكهرباء.

عند تركيب الأسلاك باستخدام الأنابيب ، يمكنك اختيار مكان مخفي في الجدران أو وضعها على السطح. بالإضافة إلى ذلك ، تُستخدم الأنابيب أيضًا في الحالات التي يلزم فيها مد الأسلاك الكهربائية في الأرض. سيكون إحكام التوصيلات مهمًا في الإصدار الأخير من ترتيب الأسلاك الكهربائية ، وكذلك إذا تم وضع الكبل الكهربائي في غرف ذات رطوبة عالية أو في الهواء الطلق.

لجعل الاتصال محكمًا ، يمكنك لحام أنابيب HDPE من طرف إلى طرف ، أو استخدام أدوات التوصيل. من الممكن أيضًا وضع غلاف ساخن للأنبوب مباشرة في المقبس.

في الحالة الأخيرة ، يجب تسخين الأنبوب ثم إدخاله في المقبس بجهد ضئيل. سيؤدي التشوه الجزئي للمادة الموجودة داخل التجويف إلى ملء جميع المخالفات ، والتي ستضمن في النهاية إحكامًا.

إمداد المياه من أنابيب البولي إيثيلين عالي الكثافة

لأداء العمل مع أنابيب HDPE في الداخل ، يتم استخدام عدة طرق لتوصيل الأنابيب. يعتمد اختيار واحد منهم على مستوى الضغط في إمدادات المياه وما إذا كانت هناك أداة لحام مناسبة للقيام بالعمل اللازم.

في أغلب الأحيان ، يتم توصيل أنابيب المياه من أنابيب HDPE باستخدام تركيبات الضغط.، والتي تستخدم لربط الأنابيب التي لا يزيد قطرها عن 110 ملم. من الناحية العملية ، من الأنسب توصيل الأنابيب بهذه الطريقة ، التي لا يتجاوز قطرها 32 ملم. هذا يكفي لشبكات المياه.

يختلف مبدأ توصيل أنابيب HDPE قليلاً عن تركيب الأنابيب المعدنية والبلاستيكية. الاختلاف الوحيد هو استخدام ختم مطاطي بدلاً من الحلقة المنقسمة.

ستكون خوارزمية العمل على النحو التالي:

• تحتاج أولاً إلى قطع نهاية الأنبوب بزاوية تسعين درجة. للقيام بذلك ، يجب عليك استخدام قاطع الأنابيب ؛
• بعد ذلك ، تحتاج إلى إعداد صمولة نقابية وحلقة مطاطية لإغلاق الوصلة ووضعها على الأنبوب ؛
• ثم يتم تثبيت الأنبوب في التركيب ، ويتم ثني الجوز على الخيط.

طريقة التثبيت هذه بسيطة للغاية وتتيح لك إنشاء اتصال قابل للطي ، والذي ، إذا لزم الأمر ، يمكن إصلاحه بسرعة عن طريق قطعه من الأنبوب واستبداله بآخر جديد. عيب هذه الطريقة هو أن نظام الإمداد بالمياه سيعتمد كليًا على جودة اختيار مانع التسرب. سوف يتسرب الاتصال إذا كان المطاط قصير العمر وذات نوعية رديئة.

تتضمن الطريقة الثانية استخدام التركيبات المستخدمة في اللحام المنتشر. يتم استخدام نفس الطريقة أيضًا عندما يتعلق الأمر بتركيب أنابيب البولي بروبلين.

لتوصيل أنابيب HDPE بهذه الطريقة ، يتم تسخين الوصلة من الداخل ، ويتم تسخين الأنبوب من الخارج. لهذا الغرض ، يتم استخدام مكواة لحام خاصة. بعد ذلك ، يجب إدخال الأنبوب في التركيب. سيكون الاتصال جاهزًا في غضون ثانيتين.

عند استخدام هذه الطريقة ، ضع في اعتبارك ذلك لا يمكن تفكيك مثل هذا الاتصال. ولكن إذا تم التثبيت بشكل صحيح ، فلن تحتاج الأنابيب إلى الإصلاح لفترة طويلة جدًا. إذا تسربت الأنابيب ، فستكون هناك حاجة إلى مكواة لحام مرة أخرى لاستعادة إحكامها.

كقاعدة عامة ، تحدث وصلات الأنابيب ذات الجودة الرديئة بسبب المخالفات والنتوءات المتبقية على سطحها. لذلك ، قبل التثبيت ، يلزم تحرير السطح الخارجي للأنبوب من الشطب والتحقق مما إذا كان هناك أي عيوب متبقية عليه.

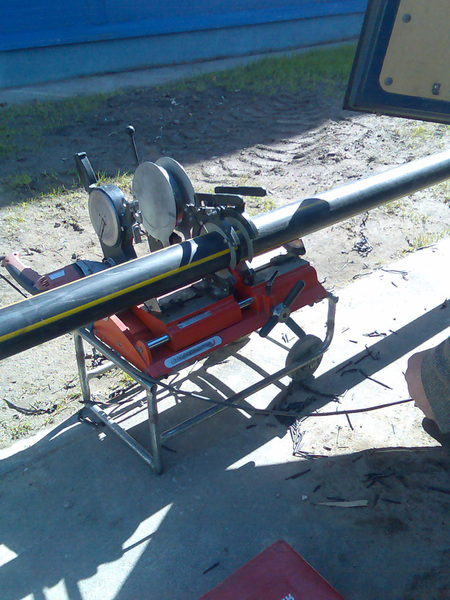

من أجل توصيل أنابيب HDPE بقطر كبير ، يتم استخدامه طريقة اللحام بعقب.

لتوصيل الأنابيب بهذه الطريقة ، يجب عليك أولاً توسيطها. يتم وضع سخان كهربائي بين الجزء النهائي الخاص بهم ، والذي يتم إزالته بعد أن تبدأ أطراف الأنابيب في الذوبان. ثم يتم ربط الأنابيب ، ويعتبر الاتصال جاهزًا بعد أن يبرد البولي إيثيلين.

بالمقارنة مع الأنبوب الصلب ، فإن قوة هذا الاتصال تتراوح من 80 إلى 90 بالمائة. تستخدم هذه الطريقة عندما يتعلق الأمر بتوصيل الأنابيب بسمك جدار يبلغ خمسة ملليمترات. لكن في كثير من الأحيان يقوم الحرفيون في المنزل بتوصيل الأنابيب ذات القطر الأصغر بطريقة مماثلة ، وتسخينها على موقد الغاز. والنتيجة ليست خطًا أنيقًا للغاية ، ولكن الممارسة أثبتت أن خطوط الأنابيب هذه تعمل دون انقطاع لسنوات.

واحدة من أغلى الطرق وفي نفس الوقت بسيطة هي التوصيل الكهربائي. للقيام بذلك ، استخدم نفس التركيبات اللازمة للحام. الاختلاف الوحيد هو أن المقبس أو التركيب متوافق مع مكواة اللحام. يتم تثبيت لولب خاص في البلاستيك. يتم توفير الطاقة لها لتسخين المواد.

كيف ولماذا يتم ثني الأنابيب

تعتمد تقنية ثني الأنابيب على خصائص البوليمر لأخذ أي شكل تحت تأثير درجات الحرارة المرتفعة.

من الضروري أيضًا ثني الأنبوب لإعطاء شكل الانحناء المطلوب عند تثبيت خط الأنابيب ، والذي يمكن أن يكون له تكوين مختلف ، حتى لا تستخدم أجزاء توصيل إضافية ، يمكنك ببساطة إعطاء الأنبوب الشكل المطلوب باستخدام خصائصه التقنية.

يتم تحقيق ذلك بمساعدة معدات التسخين الخاصة في شكل آلة التشكيل أو بناء مجفف الشعر أو الموقد بالغاز:

مبدأ تشغيل آلة التشكيل هو استخدام إطار خاص مصنوع من لوح خشبي ، حيث يتم تثبيت الأنبوب ، ووضعه في غلاف سيليكون تم إنشاؤه بواسطة الجهاز. تحت التسخين ، يأخذ الأنبوب شكل إطار. يتم تبريده لمدة 10 دقائق ثم يتم إزالته وتركه ليبرد تمامًا.

السمات المميزة لأنابيب HDPE

أدى هذا على الفور إلى تغيير أداء أنابيب HDPE. والفرق الرئيسي بينهما عن أنابيب البولي إيثيلين العادية هو أنها تبدأ في الذوبان أعلى بمقدار 20 درجة مئوية ، وهذا ما أدى إلى توسيع نطاق هذا النوع بشكل كبير ، على سبيل المثال ، يمكن استخدامها في أنظمة الماء الساخن في أي درجة حرارة للماء.

مخطط خط بثق لإنتاج الأنابيب البلاستيكية: 1 - جهاز تحميل ؛ 2 - الطارد. 3 - تشكيل الرأس. 4 - معايرة الأكمام ؛ 5 - حمامات فراغ الماء (أجهزة معايرة الفراغ) ؛ ب - مقياس السماكة ؛ 7 - حمامات تبريد المياه. 8 - جهاز العد والوسم ؛ 9 - جهاز السحب ؛ 10 - جهاز القطع ؛ 11 - جهاز الاستقبال ؛ 12 - جهاز اللف.

هذه الأنابيب مرنة ، ومن السهل إعطائها شكلًا معقدًا ، أي أنها "تعمل" بشكل جيد سواء في حالة الشد أو الانضغاط ، لأنه عند الانحناء ، يتعرض أحد جوانبها ، دون الانهيار ، إلى حمل شد ، و الحمل الانضغاطي المعاكس. لديهم أيضًا قوة تأثير جيدة ويمكنهم تحمل أحمال التصادم الكبيرة عندما تكون في الأرض ، وهذا هو سبب تسميتها بالقوة العالية. في ظروف الشتاء ، مع أنابيب HDPE ، يمكن العمل في الهواء الطلق حتى في المناطق الشمالية.

لا يمكن استخدام أنابيب HDPE لنقل السوائل والغازات التي يمكن أن تدخل في تفاعل كيميائي. وفقًا لهذا الشرط ، فإن العمر الافتراضي لأنابيب HDPE دون فقدان خصائصها المتأصلة ، حتى في الأرض ، هو 50 عامًا.

وهي مصممة للضغط الداخلي ، والذي له نطاق القيم التالية: 0.5 0.63 0.8 1.0 1.25 و 1.6 ميجا باسكال ؛ يمكنك التقاط الأنابيب من أي قطر تقريبًا في النطاق من 16 إلى 1200 ملم وطول من 5 إلى 12 مترًا وبتعددية 0.25 مترًا.

تعتبر أنابيب HDPE أرخص بكثير من أنابيب الصلب وخاصة الأنابيب النحاسية. يمكن اعتبارها بشكل معقول مادة المستقبل.
