حساب قطر أنابيب التدفئة

طريقة لحساب خط أنابيب بسيط.

الحالة الأولى:

لدينا
خط أنابيب بسيط دائم
قطر الدائرة
,
الذي يعمل تحت الضغط
.

أرز. 41 مخطط الحساب
خط الأنابيب المباشر (الحالة الأولى)

ل
الأقسام 1 - 1
و2-2 سنكتب
معادلة برنولي:

.

لأن
,
الضغط,
ثم تأخذ المعادلة الشكل:

(119)

لأن لدينا
خط أنابيب طويل هيدروليكيًا ، ثم
تجاهل المقاومة المحلية ،
نحن نحصل

(120)

أين
و.

مع مراعاة المحلية
خسائر

(121)

الحالة الثانية:

يتكون خط الأنابيب
من الأنابيب المتصلة في سلسلة
بأقطار مختلفة.

أرز. 42 مخطط الحساب
خط أنابيب بسيط (الحالة الثانية)

ثلاثة أطوال
,,بأقطار أنابيب متساوية,,
.
سيتم إنفاق الضغط على التغلب
فقدان الرأس بطول الطول:

(122)

خسارة في أي
يتم تحديد المؤامرة من خلال الصيغة:

(123)

ومن بعد

(144)

أو

(145)

أنظمة الدوران القسري

تعمل هذه الأنظمة عادة على الغاز أو الغلايات الكهربائية. يجب اختيار قطر الأنابيب الخاصة بهم بأكبر قدر ممكن ، حيث يتم توفير الدوران القسري بواسطة المضخة. تفسر جدوى الأنابيب ذات القطر الصغير بالعوامل التالية:

• يسمح قسم أصغر (غالبًا ما يكون من البوليمر أو الأنابيب المعدنية البلاستيكية) بتقليل حجم الماء في النظام ، وبالتالي تسريع تسخينه (ينخفض ​​القصور الذاتي للنظام) ؛
• يعد تركيب الأنابيب الرفيعة أسهل بكثير ، خاصةً إذا كانت هناك حاجة لإخفائها في الجدران (صنع الأخاديد في الأرضية أو الجدران يتطلب عمالة أقل) ؛
• الأنابيب ذات الأقطار الصغيرة ووصلات التوصيل بها أرخص ، وبالتالي ، يتم تقليل التكلفة الإجمالية لتركيب نظام التدفئة.

مع كل هذا ، يجب أن يتوافق حجم الأنابيب على النحو الأمثل مع المؤشرات التي توفرها الحسابات التكنولوجية. إذا لم يتم اتباع هذه التوصيات ، ستنخفض كفاءة نظام التدفئة ، ويزداد مستوى الضوضاء.

أنواع المشعات

فيما يتعلق بنوع التدفئة الأفضل لمنزل خاص ، فإن آراء المالكين متنوعة تمامًا ، ولكن بالنسبة إلى المشعات ، يفضل الكثيرون نماذج الألمنيوم. الحقيقة هي أن قوة تسخين البطاريات تعتمد على المادة. هم ثنائي المعدن ، الحديد الزهر والألمنيوم.

يحتوي أحد أقسام المبرد ثنائي المعدن على طاقة قياسية من 100-180 واط ، وحديد الزهر - 120-160 واط ، والألمنيوم - 180-205 واط.

عند شراء مشعات ، تحتاج إلى معرفة المواد المصنوعة منها بالضبط ، لأن هذا المؤشر مطلوب من أجل الحساب الصحيح للطاقة.

استخدام أنابيب البولي بروبلين

إذا تم استخدام أنابيب البولي بروبلين للتدفئة لدائرة التسخين ، فكيف تختار القطر وفقًا للصيغ أعلاه؟ نعم ، بالضبط نفس الشيء. لكن أنابيب البولي بروبلين لها عمر خدمة طويل يصل إلى 100 عام ، وبالتالي فإن نظام التدفئة ، المحسوب بشكل صحيح والمركب بعناية ، سيستمر لفترة طويلة جدًا. بالنسبة للسؤال - كيفية اختيار حجم الأنابيب للتدفئة ، يمكن العثور على الإجابة في الجداول التي يمكن تنزيلها على الإنترنت.

تعتبر شعبية أنابيب البولي بروبلين لإنشاء أنظمة التدفئة عالية جدًا ، لأنها أرخص بكثير من الأنابيب المعدنية ، وصديقة للبيئة ولها مظهر جيد. ويتم تسهيل تركيب دوائر النظام عند استخدام هذه الأنابيب إلى حد كبير. تم تطوير أجهزة خاصة لأنابيب اللحام والمحولات المختلفة والتجهيزات والصنابير والمكونات الضرورية الأخرى. تشبه عملية التثبيت نفسها تجميع النظام من المُنشئ.

اختيار النظام

اختيار نوع خط الأنابيب

من الضروري تحديد مادة أنابيب التسخين:

لا يتم استخدام الأنابيب الفولاذية عمليًا اليوم ، نظرًا لقابليتها للتآكل ، فإن عمرها التشغيلي قصير ، والتركيب شاق ، والإصلاحات صعبة.
لا ينصح الخبراء باستخدام الأنابيب المعدنية والبلاستيكية بسبب خصائصها ، وأحيانًا تنفجر عند الانحناءات تحت تأثير درجة الحرارة.
الأنابيب النحاسية هي الأكثر متانة وسهولة في الإصلاح ، ولكنها أيضًا أغلى.
غالبًا ما تكون الأنواع المختلفة من أنابيب البوليمر (على سبيل المثال ، مصنوعة من البولي إيثيلين المتقاطع أو البولي بروبلين المقوى) هي الخيار الأفضل

إذا تم تسخين منزل خاص بأنابيب بلاستيكية ، عند اختيار علامته التجارية ، من الضروري أولاً وقبل كل شيء الانتباه إلى المؤشر الذي يميز ضغط الماء المسموح به في المنتج.منع تشوه وانحناء الأنابيب البلاستيكية ، فهي طويلة جدًا يجب تجنب المقاطع المستقيمة

من الضروري أيضًا ملاحظة حدوث تغير حاد في درجة الحرارة أثناء التشغيل الأول لنظام التدفئة.

لمنع تشوه وانحناء الأنابيب البلاستيكية ، يجب تجنب المقاطع المستقيمة الطويلة جدًا. من الضروري أيضًا ملاحظة حدوث تغير حاد في درجة الحرارة أثناء التشغيل الأول لنظام التدفئة.

معلمات الأنابيب الرئيسية

أنابيب تسخين من مادة البولي بروبيلين بأقطار مختلفة

بالنسبة لنظام التدفئة ، يتم اختيار الأنابيب ليس فقط وفقًا للخصائص الكيميائية والفيزيائية لموادها. في بناء نظام فعال واقتصادي ، يلعب قطرها وطولها دورًا مهمًا ، لأن المقطع العرضي للأنابيب يؤثر على الديناميكا المائية ككل. الخطأ الشائع إلى حد ما هو اختيار المنتجات ذات القطر الكبير جدًا ، مما يؤدي إلى انخفاض الضغط في النظام عن المعدل الطبيعي ، وتتوقف السخانات عن التسخين. إذا كان قطر الأنبوب صغيرًا جدًا ، يبدأ نظام التدفئة في إصدار ضوضاء.

الخصائص الرئيسية للأنابيب:

• القطر الداخلي هو المعلمة الرئيسية لأي أنبوب. يحدد صبيبها.
• يجب أيضًا مراعاة القطر الخارجي عند تصميم النظام.
• القطر الاسمي هو قيمة مدورة ، يتم التعبير عنها بالبوصة.

عند اختيار الأنابيب لتدفئة منزل ريفي ، يجب أن يؤخذ في الاعتبار أنه بالنسبة للمنتجات المصنوعة من مواد مختلفة ، يتم استخدام أنظمة قياس مختلفة. يتم تمييز جميع أنابيب الحديد والصلب تقريبًا وفقًا للقسم الداخلي. المنتجات المصنوعة من النحاس والبلاستيك - حسب القطر الخارجي

هذا مهم بشكل خاص إذا كان النظام سيتم تجميعه من مجموعة من المواد.

مثال على مطابقة أقطار الأنابيب من مواد مختلفة

عند الجمع بين مواد مختلفة في النظام ، من أجل تحديد قطر الأنبوب بدقة ، تحتاج إلى استخدام جدول توافق القطر. يمكن العثور عليها على الإنترنت. غالبًا ما يُقاس القطر في شكل كسور أو بوصات. بوصة واحدة تقابل 25.4 ملم.

2. توصيف الخليط

منذ في الشرط
المهام لا تخضع للتغيير
درجة الحرارة ، نحن نقبل التدفق على أنه متساوي الحرارة ،
أولئك. الحفاظ على درجة حرارة 30 درجة مئوية
فوق كل. تكوين خليط البنزين
والتولوين يسمح لك بتحديد الكثافة
ولزوجة الخليط.

الكثافة عند 30 درجة مئوية:
البنزين ρ_ب
= 868.5 كجم / م 3
وكثافة التولوين ρ_تي
= 856.5 كجم / م 3 ،
ثم كثافة الخليط: ρ_سم
= 0.7 *_ب
+ 0.3 *_تي
= 0.7 * 868.5 + 0.3 * 856.5 = 864.9 كجم / م 3
.

اللزوجة عند 30 درجة مئوية:
البنزين μ_ب
= 5,6*10-4
Pa * s ولزوجة التولوين μ_تي
= 5,22*10-4
Pa * s ، ثم لزوجة الخليط: lg
ميكرومتر_سم
= 0.7 * سجل
ميكرومتر_ب
+ 0.3 * سجل
ميكرومتر_تي
= 0.7 * سجل
(5,6*10-4)
+ 0.3 * سجل
(5,22*10-4)
= - 3.261 و μ_سم
= 5,48*10-4
Pa * s.

حساب خطوط الأنابيب القصيرة هيدروليكيًا

الحالة الأولى:

تدفق السوائل
تحت المستوى.

أرز. 43 مخطط الحساب
خط أنابيب قصير (الحالة الأولى)

فيضان السائل
من أ الخامس الخامس.
طول الأنابيب
,
قطر الدائرة,
فرق المستوى.
الحركة ثابتة.

إهمال
السرعه العاليه
الضغط
و
,
معادلة برنولي هي:

(126)

فقدان الرأس
- مدخل الأنبوب ، الحنفية ، الدوران ، الصنبور
والخروج من الأنبوب:

(127)

;

(128)

دل
هو معامل مقاومة النظام.

لأن
,

ومن بعد

(129)

(130)

(131)

دل:
,

ومن بعد

, (132)

أين
—
معدل تدفق النظام

- منطقة سكنية
قسم التدفق ، م2.

الحالة الثانية:

تدفق السوائل
في الجو.

أرز. 44 مخطط الحساب
خط أنابيب قصير (الحالة الثانية)

من المعادلة
برنولي للأقسام 1 - 1
و2-2 نحصل عليه

(133)

أين

(134)

الاستبدال ، لدينا

(135)

دل
,

ومن بعد

(136)

و

(137)

استهلاك السوائل:

(138)

أو

(139)

أين
هو معدل تدفق النظام.

مثال. حدد
استهلاك الكيروسين تي-1
عند درجة حرارة
,
تتدفق عبر خط الأنابيب من ملحومة
أنابيب الفولاذ المقاوم للصدأ في الفقرات 1
و 2 (الشكل 45) ، إذا
الضغط ح
في الخزان ثابت ويساوي 7.2
م.
طول الأجزاء الفردية لخط الأنابيب

,
أقطار:
,

.
خسائر الضغط المحلي في الحسابات ليست كذلك
يعتبر.

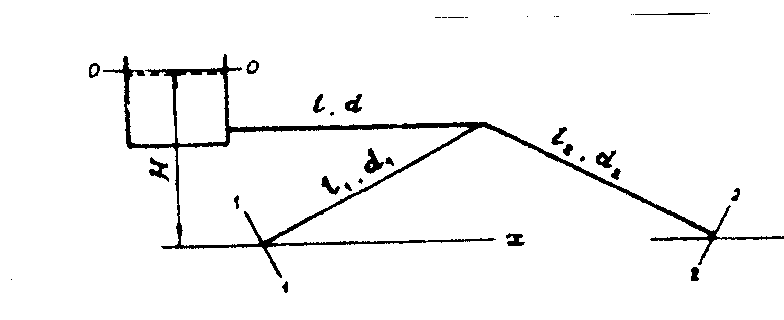

أرز. 45. المخطط
خطوط الأنابيب ذات الفروع المتوازية

لذا
كيف الأنابيب 1 و 2 متوازية ،
ثم الضغط المفقود في هذه الأنابيب

أو

(140)

بواسطة
حالة المشكلة أبعاد متوازية
أنابيب مصنوعة من نفس المادة ،
هي نفسها (,

)
لهذا السبب

و

لذلك،

;

(141)

أين
-استهلاك
في الأنبوب؛
,- التدفق في الفروع المتوازية لخط الأنابيب.

المعادلة
برنولي للأقسام 0
— 0
و1-1
(انظر الشكل 45)

لذا
كيف
,,,,

ومن بعد

أو

(142)

المعادلة
(142) لا يمكن حلها إلا عن طريق التحليل البياني
طريق. اضبط على قيم مختلفة
تدفق السوائل في خط الأنابيب و
هذه القيم
احسب
و
:

;

(143)

.

بواسطة
الكميات المعروفة
و
,
و

حدد
أرقام رينولدز
و

,

(144)

ل
الكيروسين تي
— 1

,

.

في
أنابيب الفولاذ المقاوم للصدأ الملحومة
خشونة مكافئة
,
لذلك المعادل النسبي
خشونة الأنابيب

;

.

بواسطة
الكميات المعروفة

و
,

و

وفقًا لمؤامرة Colebrook ، نحدد
معاملات سحب الاحتكاك

و

وبعد ذلك بالمعادلة (142) نحددها
الضغط اللازم. نقوم بتقليل الحساب إلى
جدول
5.

جدول
5

دفع الخصائص الهيدروليكية خطوط الأنابيب
,	2	5	8
,	1,02	2,55	4,09
	2,04	5,10	8,18
	0,032	0,026	0,0245
,	0,053	0,332	0,851
,	0,312	1,54	3,83
,	0,795	1,99	3,19
	1,27	3,18,	5,10
	0,032	0,0285	0,028
,	0,0322	0,202	0,519
,	0,23	1,33	3,34
,	0,574	3,07	7,69

5. اختيار قطر خط الأنابيب القياسي

إصدارات الصناعة
مجموعة قياسية من الأنابيب ، من بين
والتي من الضروري تحديد الأنابيب بها
القطر الأقرب إلى المحسوبة
(البند 3.4). الأنابيب المعينة د_ن
س δ ، حيث د_ن
- القطر الخارجي للأنبوب ، مم ؛ δ - سمك
جدران الأنابيب ، مم. في نفس الوقت الداخلية
قطر الأنبوب د_تحويلة
= د_ن
- 2 * δ.

أحجام الضيوف
الأنابيب وفقًا لـ GOST 8732-78 هي كما يلي
صف ، مم: 14x2 ؛ 18 × 2 ؛ 25 × 2 ؛ 32 × 2.5 ؛ 38 × 2.5 ؛ 45 × 3 57 × 3
76 × 3.5 ؛ 89 × 4.5 ؛ 108 × 4.5 ؛ 133 × 4 159 × 4.5 ؛ 219 × 6 272 × 7 325 × 8
377 × 10 ؛ 426 × 11 ؛ 465 × 13.

وفقا للفقرة 3.4.
حجم الأنبوب الداخلي 32 مم ثم
البعد الخارجي د_ن
= 32 + 2 * 2.5 = 37 ملم. الأقرب في الحجم
أنبوب 38x2.5 مم. استضافت داخلية
قطرها 33 مم ، ما يعادل ذلك
لنأخذ القطر د_أوه
= 0.033 م.

إجراء حساب المقطع العرضي لخطوط إمداد الحرارة

قبل حساب قطر أنبوب التسخين ، من الضروري تحديد المعلمات الهندسية الأساسية الخاصة بهم. للقيام بذلك ، تحتاج إلى معرفة الخصائص الرئيسية للطرق السريعة. لا يشمل ذلك الأداء فحسب ، بل يشمل أيضًا الأبعاد.

يشير كل مصنع إلى قيمة قسم الأنبوب - القطر. لكن في الواقع ، يعتمد ذلك على سمك الجدار ومواد التصنيع. قبل شراء نموذج معين من خطوط الأنابيب ، تحتاج إلى معرفة الميزات التالية لتعيين الأبعاد الهندسية:

• يتم حساب قطر أنابيب البولي بروبلين للتدفئة مع مراعاة حقيقة أن الشركات المصنعة تشير إلى الأبعاد الخارجية. لحساب القسم المفيد ، من الضروري طرح سماكتين للجدار ؛
• بالنسبة للأنابيب الفولاذية والنحاسية ، يتم إعطاء الأبعاد الداخلية.

من خلال معرفة هذه الميزات ، يمكنك حساب قطر مشعب التسخين والأنابيب والمكونات الأخرى للتركيب.

عند اختيار أنابيب تسخين البوليمر ، من الضروري توضيح وجود طبقة تقوية في التصميم. بدونها ، عند تعرضها للماء الساخن ، لن يكون للخط الصلابة المناسبة.

تحديد الطاقة الحرارية للنظام

كيف تختار قطر الأنبوب المناسب للتدفئة وهل يجب أن يتم ذلك بدون بيانات محسوبة؟ بالنسبة لنظام التدفئة الصغير ، يمكن الاستغناء عن الحسابات المعقدة

من المهم فقط معرفة القواعد التالية:

• يجب أن يكون القطر الأمثل للأنابيب ذات الدوران الطبيعي للتدفئة من 30 إلى 40 مم ؛
• بالنسبة للنظام المغلق مع الحركة القسرية لسائل التبريد ، يجب استخدام أنابيب أصغر لإنشاء ضغط ومعدل تدفق مياه مثاليين.

لحساب دقيق ، يوصى باستخدام برنامج لحساب قطر أنابيب التسخين. إذا لم تكن كذلك ، يمكنك استخدام حسابات تقريبية. تحتاج أولاً إلى إيجاد الطاقة الحرارية للنظام. للقيام بذلك ، تحتاج إلى استخدام الصيغة التالية:

حيث Q هو الناتج الحراري المحسوب للتدفئة ، kW / h ، V هو حجم الغرفة (المنزل) ، m³ ، t هو الفرق بين درجات الحرارة في الشارع والغرفة ، ° С ، K هي الحرارة المحسوبة معامل الخسارة للمنزل ، 860 هو قيمة تحويل القيم المستلمة إلى تنسيق مقبول كيلووات ساعة.

أكبر صعوبة في الحساب الأولي لقطر الأنابيب البلاستيكية للتدفئة ناتجة عن عامل التصحيح K. ويعتمد على العزل الحراري للمنزل. من الأفضل أخذها من بيانات الجدول.

درجة العزل الحراري للمبنى

عزل عالي الجودة للمنزل وتركيب شبابيك وأبواب حديثة

كمثال لحساب أقطار أنابيب البولي بروبلين للتدفئة ، يمكنك حساب ناتج الحرارة المطلوب لغرفة بحجم إجمالي 47 متر مكعب. في هذه الحالة ، ستكون درجة الحرارة بالخارج -23 درجة مئوية ، وفي الداخل - + 20 درجة مئوية. وفقًا لذلك ، سيكون الفرق Δt 43 درجة مئوية. نأخذ عامل التصحيح يساوي 1.1. ثم ستكون الطاقة الحرارية المطلوبة.

تتمثل الخطوة التالية في اختيار قطر الأنبوب للتدفئة في تحديد السرعة المثلى لسائل التبريد.

الحسابات المقدمة لا تأخذ في الاعتبار تصحيح خشونة السطح الداخلي للطرق السريعة.

سرعة الماء في الأنابيب

جدول لحساب قطر أنبوب التسخين

يعد الضغط الأمثل لسائل التبريد في التيار الكهربائي ضروريًا للتوزيع المنتظم للطاقة الحرارية عبر المشعات والبطاريات. من أجل الاختيار الصحيح لأقطار أنابيب التسخين ، يجب أخذ القيم المثلى لسرعة تقدم المياه في خطوط الأنابيب.

تجدر الإشارة إلى أنه إذا تم تجاوز شدة حركة المبرد في النظام ، فقد تحدث ضوضاء غريبة. لذلك ، يجب أن تكون هذه القيمة بين 0.36 و 0.7 م / ث. إذا كانت المعلمة أقل ، فستحدث خسائر حرارة إضافية حتمًا. إذا تم تجاوزه ، فستظهر ضوضاء في خطوط الأنابيب والمشعات.

للحساب النهائي لقطر أنبوب التسخين ، استخدم البيانات من الجدول أدناه.

بالاستعاضة عن الصيغة لحساب قطر أنبوب التسخين بالقيم التي تم الحصول عليها مسبقًا ، يمكن تحديد أن قطر الأنبوب الأمثل لغرفة معينة سيكون 12 مم. هذا مجرد حساب تقريبي. في الممارسة العملية ، يوصي الخبراء بإضافة 10-15٪ إلى القيم التي تم الحصول عليها. وذلك لأن صيغة حساب قطر أنبوب التسخين قد تتغير بسبب إضافة مكونات جديدة إلى النظام. لحساب دقيق ، ستحتاج إلى برنامج خاص لحساب قطر أنابيب التسخين. يمكن تنزيل أنظمة برامج مماثلة في إصدار تجريبي بقدرات حسابية محدودة.

الحساب الهيدروليكي لخط أنابيب مركب بسيط

,

,

العمليات الحسابية
يتم تقليل خطوط الأنابيب البسيطة إلى ثلاثة
المهام النموذجية: تحديد الضغط
(أو الضغط) والتدفق والقطر
خط انابيب. ما يلي هو المنهجية
حل هذه المشاكل بشكل بسيط
خط أنابيب من المقطع العرضي المستمر.

مهمة
1. معطى:
أبعاد خط الأنابيب
وخشونة جدرانه,
خصائص السوائل,
تدفق السائل س.

حدد
مطلوب رأس H (إحدى القيم
مكونات الضغط).

المحلول.
تم تجميع معادلة برنولي لـ
تدفق نظام هيدروليكي معين. عين
أقسام المراقبة. تم تحديد الطائرة
المرجعي ض(0.0),
يتم تحليل الشروط الأولية.
تتم كتابة معادلة برنولي باستخدام
مع مراعاة الشروط الأولية. من المعادلة
برنولي ، نحصل على صيغة الحساب
نوع *.
تم حل المعادلة فيما يتعلق بـ H.
تم تحديد رقم رينولدز Re
ويتم تعيين وضع القيادة.
تم العثور على القيمة
حسب وضع القيادة.
يتم حساب H والقيمة المطلوبة.

مهمة
2. معطى:
أبعاد خط الأنابيب
و،خشونة
جدرانه,
خصائص السوائل,
رئيس H. تحديد التدفق Q.

المحلول.
تتم كتابة معادلة برنولي باستخدام
مع مراعاة التوصيات السابقة.
يتم حل المعادلة فيما يتعلق بالمطلوب
Q. تحتوي الصيغة الناتجة
معامل غير معروف
، حسب
من Re. الموقع المباشرفي ظل ظروف هذه المهمة ، من الصعب ،
منذ س غير معروف
لا يمكن ضبطه مسبقًا Re.
لذلك ، مزيد من حل المشكلة
يؤديها بطريقة متتالية
تقريبية.

1. تقريب:
   ص_ه
   → ∞

,
حدد

التقريب الثاني:

,
تجد λثانيًا(ص_هثانيًا,Δ_أوه)
وتحديد

تقع
خطأ نسبي
.
إذا,
ثم ينتهي الحل (للتدريب
مهام).
خلاف ذلك الحل
في التقريب الثالث.

مهمة
3. معطى:
أبعاد خط الأنابيب (باستثناء القطر
د)
خشونة جدرانه
,
خصائص السوائل,
رأس ح ، تدفق س. تحديد القطر
خط انابيب.

المحلول.
عند حل هذه المشكلة ،
صعوبة مباشرة
تعريف القيمة
,
على غرار مشكلة النوع الثاني.
لذلك ، القرار مناسب

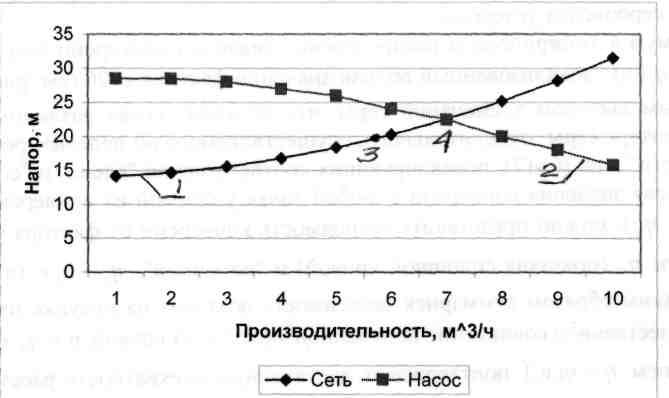

يتم تنفيذها باستخدام طريقة رسومية.
يتم تعيين قيم متعددة القطر.للجميعتم العثور على القيمة المقابلة
الرأس H بمعدل تدفق معين Q (عدد مرات
يتم حل مشكلة النوع الأول). بواسطة
يتم رسم نتائج الحساب.
يتم تحديد القطر المطلوب من الرسم البياني
د المقابلة للقيمة المعطاة
الضغط N.

6. صقل سرعة السائل

نعبر من المعادلة
(20) سرعة السائل:

ث = 4 *
الخامس_ج/ (π *
د_أوه2)
= 4*1,61*10-3/(3,14*(0,033)2)
= 1.883 م / ث.

3.7. تعريف
وضع حركة السوائل

وضع حركة السوائل
تحدد بواسطة معادلة رينولدز
(الصيغة (3)):

إعادة
= W *
د_أوه
* ص_سم
/ ميكرومتر_سم
= 1,883*0,033*864,9/5,48*10-4
= 98073.

وضع القيادة متقدم
عنيف.

3.8. تعريف
معامل المقاومة الهيدروليكية

لنأخذ متوسط ​​القيمة
خشونة ل
= 0.2 مم ثم الخشونة النسبية
سيكون ε = l /
د_أوه
= 0,2/33 = 6,06*10-3.

دعونا نتحقق من الحالة Re
≥ 220 * -1.125.

220*(6,06*10-3)-1,125
= 68729 ، أي أقل من Re
= 98073. منطقة الحركة متشابهة ذاتيًا و
معامل المقاومة الهيدروليكية
تم العثور عليه بالصيغة (14):

1/
λ0.5
= 2 * lg (3،7 / ε)
= 2 * lg (3.7 / 6.06 * 10-3)
= -6.429. من أين λ = 0.0242.

3.9. العثور على
معاملات المقاومة المحلية

وفقا للفقرة 3.2. و
بالنظر إلى أن المعاملات
المقاومة المحلية هي كما يلي:

هو مدخل الأنبوب ξ_آر
= 0,5;

—
صمام عادي ξ_عروق
= 4,7;

—
الركبة 90
ξ_عدد
= 1,1;

هو الخروج من الأنبوب ξ_{يوم الثلاثاء}
= 1;

—
فتحة قياس (عند م
= (د_أوه/ د) 2
= 0.3 ، ثم ξ_د
= 18,2)

∑ξ_آنسة
= ξ_آر
+ 3 * ξ_عروق
+ 3 * ξ_عدد
+ ξ_د
+ ξ_{يوم الثلاثاء}
= 0,5 + 3*4,7 + 3*1,1 + 18,2 + 1 = 37,1.

هندسي
ارتفاع الرفع للخليط 14 م.

3.10. تعريف
فقدان الضغط الكلي في خط الأنابيب

مجموع كل أطوال الساق
خط أنابيب 31 م ، ص₁
= ص₂.
ثم أكمل
المقاومة الهيدروليكية للشبكة
الصيغة (18):

ΔР_{الشبكات}
= (1 + λ * أنا /
د_أوه
+ ∑ξ_آنسة)*
ρ * W2
/ 2 + ص * ز * ح_geom
+ (ص₂
- ر₁)
= (1 + 0,0242*31/0,033 + 37,1)*864,9*1,8832/2
+ 864.9 * 9.81 * 14 = 168327.4 باسكال.

من العلاقة ΔР_{الشبكات}
= ρ * ز * ح
تعريف h_{الشبكات}
= ΔР_{الشبكات}/
(ρ * ز)
= 168327.4 / (864.9 * 9.81) = 19.84 م.

3.11.
بناء خصائص خطوط الأنابيب
الشبكات

سوف نفترض ذلك
خاصية الشبكة هي
قطع مكافئ منتظم يبدأ من نقطة
مع إحداثيات V._ج
= 0 ؛ ح
التي تعرف فيها النقطة ذات الإحداثيات
الخامس_ج
= 5.78 م 3 / ساعة
و ح_{الشبكات}
= 19.84 م أوجد معامل القطع المكافئ.

المعادلة العامة للقطع المكافئ
ص \ u003d أ * س 2
+ ب.
باستبدال القيم ، لدينا 19.84 \ u003d a * 5.782
+ 14. ثم أ = 0.1748.

لنأخذ القليل
قيم الأداء الحجمي
وتحديد الرأس ح_{الشبكات}.

دعونا نضع البيانات في جدول.

الجدول - التبعية
ضغط الشبكة من الأداء
مضخة

أداء، م 3 / ساعة	رئيس الشبكة م
1	14,17
2	14,70
3	15,57
4	16,80
5	18,37
5,78	19,84
6	20,29
7	22,57
8	25,19
9	28,16
10	31,48

بواسطة
إلى النقاط التي تم الحصول عليها نبني خاصية
الشبكة (السطر 1 في الشكل 2).

الشكل 2 - مزيج
خصائص الشبكة والمضخة:

1 - مميزة
الشبكات. 2 - خاصية المضخة ؛ 3 -
نقطة التسوية 4 - نقطة العمل.

مادة أنبوب التدفئة

بناء أنابيب البوليمر

بالإضافة إلى الاختيار الصحيح لأقطار الأنابيب للتزويد بالحرارة ، تحتاج إلى معرفة خصائص مواد التصنيع الخاصة بهم. سيؤثر ذلك على فقد النظام للحرارة ، فضلاً عن مدى تعقيد التثبيت.

يجب أن نتذكر أن حساب أقطار أنابيب التسخين يتم فقط بعد اختيار المواد اللازمة لتصنيعها. حاليًا ، تُستخدم عدة أنواع من خطوط الأنابيب لإكمال أنظمة الإمداد الحراري:

• بوليمر.إنها مصنوعة من مادة البولي بروبيلين أو البولي إيثيلين المتقاطع. يكمن الاختلاف في المكونات الإضافية المضافة أثناء عملية الإنتاج. بعد حساب قطر أنابيب البولي بروبلين للتزويد بالحرارة ، تحتاج إلى اختيار السماكة المناسبة لجدارها. يتراوح من 1.8 إلى 3 مم ، اعتمادًا على معايير الضغط الأقصى في الخطوط ؛
• صلب. حتى وقت قريب ، كان هذا هو الخيار الأكثر شيوعًا لترتيب التدفئة. على الرغم من خصائص قوتها الجيدة ، إلا أن الأنابيب الفولاذية لها عدد من العيوب المهمة - التركيب المعقد ، وصدأ السطح التدريجي ، وزيادة الخشونة. بدلاً من ذلك ، يمكن استخدام الأنابيب المصنوعة من الفولاذ المقاوم للصدأ. واحدة من تكلفتها هي ترتيب من حيث الحجم أعلى من تلك "السوداء" ؛
• نحاس. وفقًا للخصائص الفنية والتشغيلية ، فإن الأنابيب النحاسية هي الخيار الأفضل. تتميز بالتمدد الكافي ، أي إذا تجمد الماء فيها ، فسيتمدد الأنبوب لبعض الوقت دون فقدان الضيق. العيب هو التكلفة العالية.

بالإضافة إلى القطر المحدد والمحسوب بشكل صحيح للأنابيب ، من الضروري تحديد طريقة توصيلها. كما يعتمد على مادة التصنيع. بالنسبة للبوليمرات ، يتم استخدام وصلة اقتران باللحام أو على أساس لاصق (نادرًا جدًا). يتم تركيب خطوط الأنابيب الفولاذية باستخدام اللحام القوسي (وصلات ذات جودة أفضل) أو طريقة الخيوط.

في الفيديو ، يمكنك مشاهدة مثال لحساب قطر الأنابيب اعتمادًا على معدل التدفق الأمثل لسائل التبريد:
