خيارات الأنابيب
بالنسبة لأولئك الذين يعرفون بالفعل المسافة بين إمدادات المياه والغاز التي يوصى بمراقبتها ، فإن المرحلة التالية للتفكير هي كيفية إقامة اتصال بشكل صحيح مع أو بدون دعم. كل شيء يعتمد على الموقف. خيارات لتثبيت خطوط الأنابيب:
- تحت الأرض.
- مرتفع.
- الداخلية.
تركيب الأنابيب
إذا كنت بحاجة إلى اختيار طريقة تثبيت الميزانية ، فإن الخيار فوق سطح الأرض يعتبر الأرخص. من المستحسن أيضًا اختيار منتجات من معدن عالي القوة.
هناك بعض الفروق الدقيقة:
- الطريقة المفتوحة مناسبة للبيوت الصيفية والمنطقة المحيطة بالمنازل الخاصة. يتم وضع الأنابيب فوق الأرض عندما يكون من المستحيل إنشاء اتصالات الغاز داخليًا. يمكن أن تكون العوائق بمثابة: خزانات ، واد ، حسنًا.
- تتضمن الطريقة الداخلية التثبيت في الداخل. من الضروري إجراء حساب خاص مع عمال الغاز ، مع مراعاة معايير SNiP (SP) ، كم عدد الأمتار التي من المستحسن مراقبتها بين خط أنابيب الغاز منخفض الضغط وإمدادات المياه. المسافة وفقًا للمبدأ الكلاسيكي هي متر واحد ، ولكن في كل حالة تختلف الأرقام. لإجراء هذا الاتصال في المنزل ، تحتاج إلى استخدام منتجات مصنوعة من النحاس أو الفولاذ.
- عندما يتم إغلاق الحشية ، يتم أخذ معلمة مثل رطوبة الغاز في الاعتبار. إذا كان الغاز الرطب يتدفق عبر الأنابيب ، فسيتم وضع الأنبوب في مستوى تتجمد فيه التربة. يتم وضع الهياكل بالغاز الجاف من 80 سم في الأرض.
شبكة تزويد المياه بالدولة
القواعد والقواعد
لتحديد المسافة المطلوبة من أنبوب الغاز ، بعد تطوير مشروع مبنى سكني ، يتقدم مواطنو الاتحاد الروسي للحصول على التصريح المناسب (الموافقة) إلى منظمة توزيع الغاز المحلية. للحصول على إجابة محددة ، تحتاج إلى معرفة نوع خط أنابيب الغاز والضغط الذي يتم تطبيقه عند توفيره. إذا لم تكن هناك بيانات حول نوع الحشية والضغط في الأنابيب ، فمن المستحيل إعطاء إجابة لا لبس فيها.
SNiP 42-01-2002 هي إحدى النتائج المنطقية للقانون الفيدرالي للاتحاد الروسي "بشأن اللائحة الفنية" رقم 184 ، المعتمد في ديسمبر 2002. في تشرين الثاني / نوفمبر 2008 ، تم اعتماد مرسوم حكومة الاتحاد الروسي رقم 858 ، والذي بموجبه تم تطوير واعتماد مجموعات القواعد الحالية. تمت الموافقة على هذا المشروع المشترك على المستوى التشريعي في نسخة محدثة وتم تسميته بالمشروع المشترك 62.13330.2011.
أصبح أكثر أنواع الوقود ديمقراطية من حيث التكلفة منتشرًا وأصبح موردًا عامًا للطاقة. أدى استخدامه على نطاق واسع إلى الحاجة الملحة لتطوير الوثائق التنظيمية ، حيث يمكنك العثور على المسافات المسموح بها.
بدءًا من عام 2010 ، سجل SNiP بواسطة Rosstandart:
- هي وثائق تشريعية ، يجب مراعاتها ؛
- يتم فحصها من قبل المنظمات المشرفة المصممة لضمان سلامة هذه الهياكل ؛
- قد يكون أساسًا لاتخاذ قرار بشأن دعوى قضائية ؛
- المعترف به كسبب وجيه لفرض عقوبة إدارية على حقيقة الانتهاك.
ينظم SP 62.13330.2011 المسافات التي يجب مراعاتها اعتمادًا على نوع مد خط أنابيب الغاز الرئيسي أو فروعه وضغط الوقود السائل في الأنابيب.
إذا تم توفير الغاز في اسطوانات ، فيجب مراعاة لوائح السلامة من الحرائق المنصوص عليها فقط. يوفر النقل الحجمي والاقتصادي في الأنابيب متطلبات متباينة لأنواع مختلفة من الإمدادات ومستويات الضغط أثناء تنفيذها.
جهاز اتصال
يتم وضع أنابيب الغاز بطرق مختلفة. تعتمد الطريقة على مهمة وخصائص العملية.
الاتصالات تحت الأرض هي الطريقة الأكثر أمانًا للتمديد والأكثر شيوعًا.يختلف عمق التمديد: يجب وضع خط أنابيب الغاز الذي ينقل الغاز الرطب تحت مستوى تجميد التربة ، وأنبوب الغاز الذي يحرك الخليط المجفف - من 0.8 متر تحت مستوى الأرض. تم توحيد مسافة خط أنابيب الغاز إلى مبنى سكني بواسطة SNiP 42-01-2002. يمكن أن يكون أنبوب الغاز من الصلب أو البولي إيثيلين.
- أنظمة الأرض - يُسمح بها في حالة وجود عوائق اصطناعية أو طبيعية: المباني والممرات المائية والوديان وما إلى ذلك. يُسمح باستخدام جهاز أرضي على أراضي مبنى مشترك صناعي أو كبير. وفقًا لـ SNiP ، يُسمح فقط بخطوط أنابيب الغاز الفولاذية للاتصالات فوق الأرض. لم يتم تعيين المسافة إلى المرافق السكنية. في الصورة خط أنابيب غاز بري.
- الشبكات الداخلية - يتم تحديد الموقع داخل المباني والمسافة بين الجدران وخط الأنابيب من خلال تركيب الأشياء الاستهلاكية - الغلايات ومعدات المطبخ وما إلى ذلك. لا يُسمح بوضع خطوط أنابيب الغاز في الأخاديد: يجب أن يكون الوصول إلى أي جزء من الأنبوب مجانيًا. لتنظيم الشبكات الداخلية ، يتم استخدام منتجات الصلب والنحاس.
في مناطق الضواحي ، يعد إنشاء نسخة أرضية أمرًا شائعًا. السبب هو فعالية التكلفة لمثل هذا الحل.
المسافات المسموح بها
يحدد SNiP 42-01-2002 المسافة بين المنزل وأنبوب الغاز بمقدار ضغط الغاز. كلما زادت هذه المعلمة ، زادت المخاطر المحتملة لخط أنابيب الغاز.
- يتم الحفاظ على مسافة 2 م بين أساس المنزل المأهول وخط أنابيب الغاز منخفض الضغط.
- بين أنابيب الغاز بمتوسط قيمة المعلمة والهيكل - 4 م.
- بالنسبة لنظام الضغط العالي ، يتم تحديد مسافة 7 أمتار.
لا يتم تنظيم المسافة بين المنزل والهيكل المرتفع بواسطة SNiP. ومع ذلك ، فإنه ينشئ منطقة أمنية حول خط أنابيب الغاز الأرضي - 2 متر على كل جانب. يجب تسليط الضوء على المنطقة. وفقًا لذلك ، عند بناء منزل ، يجب مراعاة الامتثال لهذه الحدود.
تنظم قواعد البناء وضع أنبوب الغاز بالنسبة للنافذة وفتح الباب - على الأقل 0.5 متر ، وكذلك المسافة إلى السطح - 0.2 متر على الأقل.
تستند توصيات SNiP لخطوط أنابيب الغاز إلى متطلبات السلامة من الحرائق والمعايير الصحية ، لذا فإن تنفيذها إلزامي.
4 عبور حواجز المياه والوديان بواسطة خطوط أنابيب الغاز
5.4.1 * يجب وضع خطوط أنابيب الغاز تحت الماء والسطحية في الأماكن التي تعبر فيها حواجز المياه (الأنهار والجداول والخزانات والخلجان والقنوات وما إلى ذلك) على مسافة أفقية من الجسور وفقًا للجدول 4.
الجدول 4
| حواجز المياه | نوع الجسر | المسافة الأفقية بين خط أنابيب الغاز والجسر ، لا تقل عن م ، عند وضع خط أنابيب الغاز (المصب) | |||||
|---|---|---|---|---|---|---|---|
| فوق الجسر | تحت الجسر | ||||||
| من خط أنابيب الغاز السطحي بقطر ، مم | من خط أنابيب الغاز تحت الماء بقطر ، مم | من خط أنابيب الغاز السطحي | من خط أنابيب الغاز تحت الماء | ||||
| 300 أو أقل | أكثر من 300 | 300 أو أقل | أكثر من 300 | كل الأقطار | |||
| تجميد الشحن | كل الانواع | 75 | 125 | 75 | 125 | 50 | 50 |
| الشحن غير المجمد | ايضا | 50 | 50 | 50 | 50 | 50 | 50 |
| تجميد غير صالح للملاحة | متعدد الامتدادات | 75 | 125 | 75 | 125 | 50 | 50 |
| غير قابل للملاحة غير متجمد | ايضا | 20 | 20 | 20 | 20 | 20 | 20 |
| غير صالحة للملاحة لأنابيب الغاز: | واحد واثنان | ||||||
| ضغط منخفض | 2 | 2 | 20 | 20 | 2 | 10 | |
| ضغط متوسط وعالي | 5 | 5 | 20 | 20 | 5 | 20 | |
| ملاحظة - المسافات هي من إسقاط هياكل الجسر. |
5.4.2 يجب مد خطوط أنابيب الغاز عند المعابر تحت الماء في عمق قاع حواجز المياه التي يتم عبورها. يجب إجراء صابورة خط أنابيب الغاز مع طفو إيجابي ، يتم تحديده من خلال نتائج حساب الصعود. يجب أن تكون علامة الجزء العلوي من خط أنابيب الغاز (الصابورة ، البطانة) 0.5 متر على الأقل ، وعند المعابر من خلال حواجز المياه الصالحة للملاحة والطوف - 1.0 متر أسفل المظهر الجانبي السفلي المتوقع طوال العمر الافتراضي لخط أنابيب الغاز.عند وضع خط أنابيب غاز باستخدام الحفر الموجه ، يجب أن تكون العلامة على الأقل 2.0 متر تحت المظهر الجانبي السفلي المتوقع.
(الطبعة المعدلة. القس رقم 2)
5.4.3 عند المعابر تحت الماء ، بغض النظر عن طريقة التمديد ، يجب استخدام ما يلي:
- أنابيب فولاذية يزيد سمك جدارها عن 2 مم عن السماكة المحسوبة ، ولكن لا تقل عن 5 مم ؛
- أنابيب ووصلات البولي إيثيلين مصنوعة من PE 100 مع حقوق السحب الخاصة لا تتجاوز 11 SDR.
عند وضع خط أنابيب غاز البولي إيثيلين بضغط يزيد عن 0.6 إلى 1.2 ميجا باسكال بطريقة الحفر الموجه ، في جميع الحالات ، يجب أن تكون أنابيب البولي إيثيلين المصنوعة من PE 100 أو PE 100 / PE 100-RC مع عامل أمان لا يقل عن 2.0 عند ضغط الغاز حتى 0.6 ميجا باسكال ، باستثناء الأنابيب المصنوعة من البولي إيثيلين PE 100 ، يُسمح باستخدام أنابيب مصنوعة من PE 80 مع SDR لا يزيد عن 11 SDR.
عند المعابر تحت الماء التي يصل عرضها إلى 25 مترًا مع أفق منخفض المياه خارج المستوطنات ، وعند وضع خط أنابيب غاز بضغط يصل إلى 0.6 ميجا باسكال ، يُسمح باستخدام أنابيب مصنوعة من PE 80 مع SDR 11 في غلاف واقٍ ، وعند وضع خط أنابيب غاز بضغط يزيد عن 0.6 إلى 1 ، 2 ميجا باسكال عن طريق الحفر الموجه ، في جميع الحالات ، تكون أنابيب البولي إيثيلين مصنوعة من PE 100 في غلاف واقي أو مصنوعة من PE 100 / PE 100-RC مع عامل أمان يبلغ يجب استخدام 2.0 على الأقل.
(الطبعة المعدلة. القس رقم 2)
5.4.4 يجب أن يؤخذ ارتفاع وضع عبور خط أنابيب الغاز فوق الماء من المستوى المحسوب لارتفاع الماء أو انجراف الجليد إلى قاع الأنبوب أو الامتداد:
- عند عبور الجداول والوديان والوديان - ما لا يقل عن 0.5 متر فوق 5 ٪ من GVV ؛
- عند عبور الأنهار غير الصالحة للملاحة وغير السبائكية - على الأقل 0.2 متر فوق GVV و GVL 2 ٪ أمان ، وإذا كان هناك مشاة جذع على الأنهار - مع الأخذ في الاعتبار ، ولكن لا تقل عن متر واحد فوق GVV 1 النسبة المئوية للأمن (مع مراعاة موجات الارتفاع المفاجئ في التيار) ؛
- عند عبور الأنهار الصالحة للملاحة والطوف - ليس أقل من القيم التي حددتها معايير التصميم لمعابر الجسور في الأنهار الصالحة للملاحة.
يجب وضع صمامات الإغلاق على بعد 10 أمتار على الأقل من حدود الانتقال أو المناطق المعرضة للتآكل أو الانهيارات الأرضية. تعتبر حدود الانتقال هي الأماكن التي يعبر فيها خط أنابيب الغاز أفق المياه المرتفع بنسبة أمان بنسبة 10 ٪.
(الطبعة المعدلة. القس رقم 2)
المسافة من المنزل إلى الكائن خارج السياج
عند اتخاذ قرار بشأن وضع منزل على موقع ما ، فإنهم يأخذون في الاعتبار أيضًا مسافة المبنى المستقبلي إلى خطوط الكهرباء وأنابيب الغاز والسكك الحديدية والمقابر. سيؤدي ذلك إلى حماية الأسر من ضوضاء المرور والأبخرة من مواقع الدفن ، وتجنب الفيضانات وهبوط مبنى خاص يقع على تربة رطبة بشكل مفرط.
لخطوط الكهرباء
لحماية السكان من الصدمات الكهربائية بسبب التشوه العرضي للأسلاك ، تم إنشاء مناطق أمنية على جانبي خطوط الكهرباء. داخل هذه المناطق ، يحظر بناء المساكن وبناء الأكواخ الصيفية وجمعيات البستنة. إذا كان المنزل لا يزال داخل خط الكهرباء ، فلا يتم هدمه ، ولكن يتم فرض حظر على إعادة الإعمار والبناء الرأسمالي.
تعتمد المسافة الدنيا من المنزل إلى خط الكهرباء على جهده
كما يضمن الامتثال للمناطق الأمنية لخطوط الكهرباء سلامة قسم الشبكة الكهربائية من التقلبات التي تحدث أثناء بناء المنزل. يتم تحديد المسافة الآمنة من السياج إلى خطوط الكهرباء بناءً على مستوى الجهد وهي:
- 35 كيلو فولت - 15 م ؛
- 110 كيلو فولت - 20 م ؛
- 220 كيلو فولت - 25 م ؛
- 500 كيلو فولت - 30 م ؛
- 750 كيلو فولت - 40 م ؛
- 1150 ك.ف - 55 م.
الى الخزان
عندما تحلم بمنزل بالقرب من نهر أو بركة ، فأنت بحاجة إلى تحديد ما إذا كانت الأرض المكتسبة مدرجة في منطقة حماية المياه - الأرض المجاورة لجسم مائي مع حماية قانونية خاصة. يهدف إنشاء نظام خاص إلى منع التلوث والغرين وتملح التربة ، والحفاظ على ثروة المياه والحفاظ على التكاثر الطبيعي الطبيعي.
تعتمد المسافة الدنيا من المنزل إلى النهر على نوع الخزان
كما أن بناء منزل بالقرب من مسطح مائي يحمل أيضًا مخاطر تدميره بسبب وضعه على تربة ناعمة.عند وضع الأساس ، يتم أخذ عرض منطقة حماية المياه للنهر أو البحر في الاعتبار. يتم تحديد هذه المنطقة بطول الخزان وهي:
- 10 كم - 50 م ؛
- ما يصل إلى 50 كم - 100 م ؛
- أكثر من 50 كم - 200 م ؛
- للبحر - أكثر من 500 م.
إلى أنبوب الغاز
في حالة وجود خط أنابيب غاز خارجي في الموقع ، يجب ألا تقل المسافة بينه وبين المنزل عن 2 متر ، ويتم تحديد مسافة الأمان للأنابيب تحت الأرض بناءً على ضغط إمداد الغاز. داخل المستوطنات ، كقاعدة عامة ، لا يتجاوز الضغط في خط أنابيب الغاز 0.005 ميجا باسكال. في هذه الحالة ، يتم وضع الأساس على مسافة لا تقل عن 2 متر من أنبوب الغاز.
في القرية مسافة 2 متر كافية لأنبوب غاز الضغط المنخفض
على الطريق
تختلف المسافة بين السياج والطريق في مستوطنات مختلفة. في المدن الصغيرة ، كقاعدة عامة ، يجب ألا يقل هذا الرقم عن 3 أمتار.إذا سمحت الإدارة المحلية بالانحراف عن المعايير ، فلا يزال من الأفضل بناء سياج بعيدًا عن الممر. هذا لن يحمي السكان فحسب ، بل سيسهل أيضًا الوصول إلى الموقع.
الأفضل الابتعاد عن الغبار ورائحة الطريق: على بعد خمسة أمتار على الأقل من السياج
عند الحديث عن المسافة بين السياج والطريق ، تم فصل مفهومي "الطريق" و "الطريق السريع". الأول يسمى قماش مع منطقة للمشاة وجانب الطريق ، والمسافة المثلى التي تبلغ حوالي 3 أمتار ، وتحت الثانية ، يتم النظر في قسم لحركة المركبات. إذا كانت قطعة الأرض تقع بالقرب من الطرق السريعة ، فيجب ألا تقل المسافة إلى السياج عن 5 أمتار.
المقبرة
المسافة القياسية من مقبرة تزيد مساحتها عن 20 هكتارًا إلى مبنى سكني لا تقل عن 500 متر. إذا كان الموقع يقع في قرية بالقرب من مقبرة صغيرة ، فيجب أن يقع المسكن على مسافة لا تقل عن منها 300 م والمسافة الى المسكن 50 م.
يتم تحديد الحد الأدنى للمسافة إلى المقبرة حسب حجمها
الى السكة الحديد
هدير ورائحة السكة الحديد لن ترضي أحدا: نحن نبني منزلا لا يزيد عن 100 متر
لحماية أصحاب الموقع من ضوضاء القطارات ، يجب أن تتجاوز المسافة بين القطاع الخاص والسكك الحديدية 100 متر ولكن لا تزيد عن 50 مترًا.
نأمل أن تساعدك التوصيات المذكورة أعلاه في اتخاذ القرار الصحيح لوضع منزل على موقعك الخاص. على أي حال ، من الأفضل التأكد من صحتها من خلال مناقشة خططك مع الإدارة المحلية والجيران. مؤلف النص Miroshnikov A.P.
بالإضافة إلى متطلبات غازنادزور ، يجب أن يتوافق تركيب غلاية الغاز في منزل خشبي مع قواعد السلامة من الحرائق وقوانين البناء الحالية. هناك قيود تنطبق حصريًا على المباني المصنوعة من الخشب.
كيفية اختيار عداد الغاز
لذلك ، إذا كان لديك موقد غاز ثنائي الشعلة فقط ، فسيكون عداد G-1.6 كافيًا. يستهلك موقد الغاز حوالي 1 م 3 في الساعة. إذا كان لا يزال لديك سخان مياه يعمل بالغاز ، فمن الأفضل استخدام عداد يحمل علامة G-2.5. إذا كانت هناك أجهزة غاز أخرى ، فيجب الإشارة إلى استهلاك الغاز لكل ساعة في جواز السفر لأي جهاز غاز. وبالتالي ، يمكنك حساب إجمالي استهلاك الغاز المخطط له ثم تحديد عداد غاز للعلامة المطلوبة.
ولكن بالإضافة إلى الإنتاجية المقدرة لمقياس الغاز ، من الضروري مراعاة معلمات مثل:
- اتجاه تدفق الغاز في العداد
- الأبعاد الكلية والمتصلة
- وجود تصحيح لمؤشرات درجة الحرارة (تصحيح حراري)
في اتجاه تدفق الغاز ، تُترك العدادات (يذهب الغاز إلى اليسار) ويمينًا (يذهب الغاز إلى اليمين). عند اختيار عداد ، ضع في اعتبارك الموضع النسبي لأنبوب الغاز والأجهزة التي ستقوم بتوصيلها.
إذا كنت تقوم بتركيب عداد غاز جديد ليحل محل القديم أو لديك بالفعل خط أنابيب غاز مثبت ، فأنت بحاجة إلى معرفة المسافة المركزية (A) وقطر الخيط (F) لأنابيب التوصيل. إذا كان من الممكن تعويض التباين بين قطر الخيط بسهولة عن طريق اختيار المحولات ، فإذا لم تتطابق المسافة المركزية ، فسيتعين عليك تحريك أنبوب الغاز أو شراء عداد آخر على الأرجح.
من الضروري أيضًا مراعاة المسافة (E) من محور أنبوب التوصيل إلى الجدار الخلفي للمتر ، لأن أنبوب الغاز يمتد على مسافة معينة من الجدار وقد لا يتناسب العداد مع الحجم.
الأبعاد الكلية للعداد
تكون العدادات ذات التصحيح التلقائي لدرجة الحرارة (التصحيح الحراري) في البداية أغلى من العدادات المماثلة بدون تصحيح حراري ، ولكنها في المستقبل تسمح لك بالتوفير في فواتير الغاز. الشيء هو أن العدادات بدون تصحيح حراري مصممة لحساب الغاز في الظروف العادية - مع درجة حرارة محيطة + 20 درجة مئوية وضغط 760 ملم زئبق. فن. إذا كان الغاز أكثر برودة ، على سبيل المثال ، في الشتاء ، فإن كثافته تزداد ، وفي الصيف ، على العكس من ذلك ، تنخفض. تؤدي الزيادة في كثافة الغاز إلى حقيقة أن المستهلك يتلقى كمية أكبر من الغاز ، ويدفع أقل حسب العداد. لذلك ، بالنسبة لأولئك الذين لديهم عداد غاز في الشارع ، يتم استخدام معامل درجة الحرارة في الحساب. في الممر الأوسط لأشهر الصيف يكون 0.96 - 0.98 ، وفي الشتاء حوالي 1.15 ، وفي المتوسط للعام حوالي 1.1. يتم تطبيق المعامل على أساس شهري ، دون مراعاة درجة الحرارة الفعلية للغاز المزود. يتم حساب حجم الغاز المستحق الدفع لمدة شهر على أنه ناتج حجم الغاز على العداد لشهر معين ومعامل درجة الحرارة المقابل. لتجنب الخلافات عند الدفع مقابل الغاز ، من الأفضل تركيب عداد بمصحح حراري ، والذي سيحدد تلقائيًا معدل تدفق الغاز وفقًا لدرجة الحرارة الفعلية. هذا ينطبق بشكل خاص على أولئك الذين يستهلكون كميات متزايدة من الغاز ، على سبيل المثال ، لتسخين منزل ريفي وتسخين المياه.
بالنسبة لأولئك الذين لديهم عداد موجود في الشقة ، فإن استخدام المصحح الحراري مناسب أيضًا ويوفر المال. في الواقع ، درجة الحرارة في المطبخ أعلى من +20 درجة مئوية ، خاصة عند تشغيل موقد الغاز ، وبالتالي تكون كثافة الغاز أقل من المعتاد. لذلك ، فإن المصحح الحراري سوف "يبطئ" العداد.
قواعد وضع الأنابيب والمآخذ فيما يتعلق بأنبوب الغاز
غالبًا ما يكون سبب حالات الطوارئ وحالات الطوارئ انتهاكًا لأبسط قواعد السلامة لتركيب الأسلاك الكهربائية ، أحدها هو معايير مسافة الأسلاك الكهربائية بالنسبة إلى خطوط الأنابيب.
تسمح لك مجموعة القواعد الخاصة بتركيب التركيبات الكهربائية (PES) التي طورها متخصصون في وزارة الطاقة بالإجابة الكاملة على السؤال: في أي مسافة من أنبوب الغاز يمكنك وضع كابل وتثبيت مأخذ كهربائي.
المسافة من مأخذ التيار الكهربائي إلى أنبوب الغاز - ما الذي ينظم المعايير
يتم تنظيم قواعد التثبيت الآمن للأسلاك الكهربائية من خلال الوثيقة التنظيمية الرئيسية - PUE-6 ، وهي تنطبق على التركيبات الكهربائية المثبتة والمشغلة بجهد تيار متردد يصل إلى 750 كيلو وات. يتم تطوير القواعد مع مراعاة تنفيذ الاختبارات المخططة والوقائية ، وإصلاح التركيبات الكهربائية ، والتي يتم إنشاء الإشراف الفني عليها.
المسافة من خط أنابيب الغاز إلى المخرج
يتم تحديد المسافة من المخرج إلى أنبوب الغاز بموجب لائحة وزارة الطاقة PUE-7 الفقرة 7.1.50 ، التي تنظم الخلوص بين المفاتيح الكهربائية والمنافذ الكهربائية وأنبوب الغاز الذي لا يقل عن 500 مم.
أرز. 3 معايير وطرق الاختيار لمد الأسلاك والكابلات الكهربائية المفتوحة
قواعد وضع الأنابيب والكابلات الكهربائية
عند تركيب الشبكات الكهربائية ، يتم تمييز الأسلاك الداخلية والخارجية ، في الإصدار الأول يتم وضعها في الهيكل (الأخاديد) أو منافذ هياكل المباني ويتم فصلها عن السطح بمواد مقاومة للحريق - الخرسانة والجص وملاط الأسمنت والرمل والمرمر ، مادة لصق الجبس. يتم تنظيم سمك الطبقة العازلة للأسلاك المخفية من مواد البناء غير القابلة للاحتراق بواسطة PES فقط لحالات المنتجات القريبة من المكونات القابلة للاحتراق ، وفقًا للقواعد ، يجب ألا تقل طبقة العازل عن 100 مم.
تنظم PES بمزيد من التفصيل معايير مسافات الأسلاك المفتوحة للأنابيب التي تنتشر من خلالها الغازات المتفجرة. وفقًا لما تتطلبه المستندات التنظيمية (PUE-6 بند 2.1.56) ، يجب ألا تقل المسافة المسموح بها في الضوء بين الأسلاك الكهربائية بدون حماية أو في العزل الوقائي والأنابيب ذات المواد المحايدة عن 50 مم. إذا كان الغاز المتفجر يمر عبر الخط ، يتم التخليص أكثر من 100 مم.
إذا كانت المسافة من الكابلات الكهربائية إلى الأنابيب أقل من 250 مم ، فمن الضروري حماية الأسلاك من التأثيرات الميكانيكية بطول لا يقل عن 250 مم على جانبي أنبوب الغاز.
عند وضع كبل كهربائي وأنابيب مع مادة عمل محايدة بالتوازي ، تكون الفجوة بينهما 100 مم على الأقل. إذا كان الخط الكهربائي يعمل بجوار خط أنابيب الغاز ، يجب أن تكون المسافة بين أنبوب الغاز والسلك أكثر من 400 مم.
إذا كان تصميم المبنى يتضمن تقاطع خطوط الأنابيب الساخنة مع الأسلاك الكهربائية ، فيجب أن يكون لهذا الأخير تصميم عزل مناسب مقاوم للحرارة أو أن يكون له حماية خارجية ضد درجات الحرارة المرتفعة.

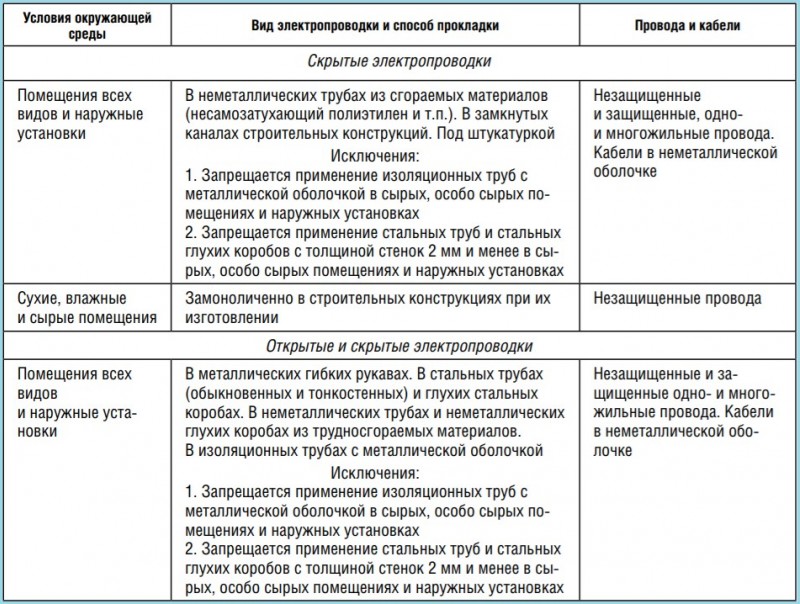

أرز. 4 طرق تركيب الأسلاك حسب نوع المبنى
عند القيام بأعمال الإصلاح في شقة ، غالبًا ما ينشأ موقف عندما تحتاج إلى نقل مأخذ كهربائي في المطبخ أو وضع أسلاك جديدة. في هذه الحالة ، يجب تنفيذ أعمال التركيبات الكهربائية وفقًا للمتطلبات والقواعد المقبولة عمومًا (PES) ، والتي طورها متخصصون ، مع مراعاة معايير السلامة التي تم اختبارها مرارًا وتكرارًا.
حان الوقت لاستبدال عداد الغاز
ما هو وقت تغيير العداد؟
كل متر له فترة تحقق. عادة ما تكون هذه المرة من 8 إلى 10 سنوات. يتم التحقق الأول في وقت تركيب العداد. وبالتالي ، يقع وقت المعايرة بالضبط في منتصف عمر خدمة الجهاز.
إذا كان العداد صالحًا للخدمة ويقيس القراءات بشكل صحيح ، فسيتم تركه قيد التشغيل لفترة أخرى. وإذا كانت القراءات غير دقيقة ، فيجب استبدال عداد الغاز.
قيل لك لتركيب عداد لعلامة تجارية معينة ، ماذا تفعل؟
لا أحد يستطيع إجبارك على تثبيت عداد غاز لعلامة تجارية معينة. تلتزم منظمة الخدمة بقبول أي جهاز قياس معتمد في أراضي الاتحاد الروسي منك. الشيء الرئيسي هو استيفاء المتطلبات الفنية.
ما هي المتطلبات الفنية التي يجب مراعاتها عند اختيار عداد الغاز؟
- حجم العداد. عادة ما تظهر هذه المعلمة مباشرة في اسم العداد بعد الحرف "G". على سبيل المثال G4 و G6 و G10. كلما زاد الحجم ، زادت الإنتاجية.
- التصحيح الحراري. يمكن تركيب العداد في الداخل والخارج. يمكن أن تختلف درجة الحرارة في الهواء الطلق خلال العام بنسبة 80-90 درجة. لذلك ، يلزم تركيب مصحح حراري في عدادات الشوارع لحساب الغاز المستهلك بشكل صحيح. تظهر هذه المعلمة أيضًا عادةً في اسم العداد ويُشار إليها بالحرف "T". G4 - بدون مصحح حراري ، G4T - مع مصحح حراري.
- المسافة بين مراكز أنابيب إمداد الغاز. يمكن قياس هذه المعلمة باستخدام المسطرة المسافات القياسية بين مراكز الأنابيب لعدادات الغاز المنزلي: G4 - 110 مم G6 - 200 أو 250 مم G10 - 250 أو 250 مم
- اتجاه مدخل الغاز الوقوف في مواجهة شاشة العداد. إذا كان أنبوب مدخل الغاز على يسارك ، فإن إمداد الغاز يكون من اليسار إلى اليمين. إذا كان على اليد اليمنى ، ثم من اليمين إلى اليسار.
- قطر موضوع.الأنابيب التي يتدفق من خلالها الغاز يجب أن تكون مثبتة بإحكام في العداد. وإذا كان قطر الأنبوب ، على سبيل المثال ، 40 مم ، وكان الخيط الموجود على العداد 32 مم ، فلن يتقاربوا بالطبع عند التقاطع. ولكن على عكس مشكلة المسافة غير القياسية بين الأنابيب ، يتم حل مشكلة الخيوط بكل بساطة باستخدام فوهة المهايئ.
ما هي ماركة العداد التي يجب أن أختارها؟
لا توجد إجابة محددة هنا. اتصل بنا على 8-962-957-32-80 ، وسوف ننصحك ونساعدك في الاختيار.
التصنيف حسب نوع الحشية
يتم نقل الغازات من خلال أنواع مختلفة من خطوط أنابيب الغاز ، والمواد المستخدمة في تصنيع الأنابيب ، والحاجة إلى إنشاء دعامات لأنابيب الغاز ، وقد تعتمد المسافة إلى الأشياء المختلفة على هذا:
- يتم إنشاء خطوط أنابيب الغاز تحت الأرض من البولي إيثيلين أو الفولاذ ، وهو النوع الأول من المواد السائد ، وهو مقاوم للتآكل ولا يتطلب إجراءات وقائية.
- تستخدم الأنابيب الفولاذية لأنابيب الغاز فوق الأرض ، وقد تم تصميم الشبكات الهندسية مع مراعاة الدعامات اللازمة ومحطات ضاغط الغاز والحاجة إلى إصلاحات دائمة.
- يعد إنشاء الطرق السريعة البرية أرخص من الأول والثاني ، ولكنه يتطلب أيضًا دعمًا فنيًا باهظًا للامتثال لقواعد السلامة ، مع مراعاة السلامة من التلف الذي قد يمثل عوامل بشرية أو طبيعية.
- كما أن تلك الموجودة تحت الماء ليست رخيصة الثمن - فالاهتمام بسلامة العمل مكلف بشكل لائق ، والتصميم يتطلب مهارات محددة ، مع مراعاة الوضع الزلزالي والبعد عن طرق النقل.
مد خط انابيب غاز متوسط الضغط
في أي حال ، يتم تنفيذ مد خط أنابيب الغاز وفقًا للتشريعات الحالية للاتحاد الروسي والمسافة القياسية من المباني والهياكل إلى خط أنابيب الغاز. يجب ألا تتوافق المعدات مع لوائح السلامة فحسب ، بل يجب أيضًا أن تأخذ في الاعتبار حدود المناطق ذات الطول المعين ، وتدابير حماية البيئة ، واستخدام الأراضي - وكل هذا يتوقف على الفئات.
تحدد "قواعد حماية شبكات توزيع الغاز" تقسيم المناطق والمسافات المعيارية التي يُسمح عندها بالاقتراب من الهياكل المختلفة. توجد معايير تركيب محطات تعبئة الغاز في SNiP 2.07.01-89 "التخطيط الحضري. تخطيط وتنمية المستوطنات الحضرية والريفية "و SP 42.13330.2011.
توريد الغاز للمبنى
