فوهات الغاز ، حاقن الغاز ، الغاز النفاث

ما هي الطائرات

تحضير الخليط

في الموقد ، يتم تحضير خليط من الغاز والهواء بحيث يحترق الغاز بأقصى قدر من نقل الحرارة ، ولا يعطي السخام ولا ينبعث منه نفايات مسرطنة أثناء الاحتراق. تم تصميم كل شعلة لطريقة تشغيل محددة ، حيث يستهلك الموقد الكبير غازًا أكثر من الموقد الصغير. بغرض خليط
اتضح أنه صحيح ، في كل موقد توجد طائرة بالحجم المحسوب من قبل المصممين. كلما كبرت الحفرة ، زاد مرور الغاز من خلالها. ضغط مدخل الغاز الطبيعي أقل من ضغط الغاز المعبأ. لذلك ، لكل موقد ، قام المصنعون بتصميم مجموعتين من الفوهات. أحدهما لخط أنابيب الغاز الرئيسي والآخر للغاز المعبأ.

العلامات

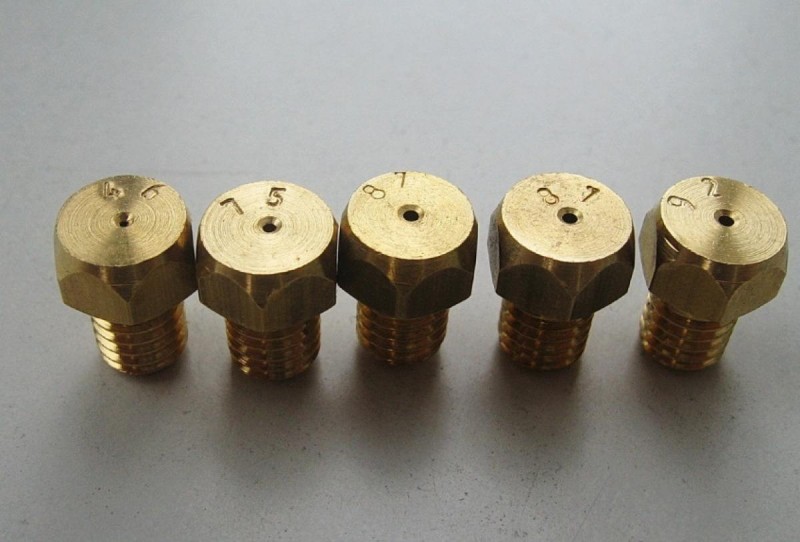

تبدو الطائرة ، المعروفة أيضًا باسم الفوهة ، وكأنها مسمار ملولب من البرونز مع فتحة في الوسط تتحكم في كمية الغاز المنطلق. محاولة عمل ثقب بالقطر المرغوب بنفسك فكرة سيئة. الثقوب المصنوعة من الاحكام
وصولا إلى جزء من مائة من المليمتر. هذا يضمن الإنتاجية اللازمة. يتم تمييز نهاية الترباس برقم يشير إلى حجمه. كل شعلة (صغيرة ، متوسطة ، كبيرة ، فرن) لها رقم خاص بها ، تحدده الشركة المصنعة. في معظم الحالات ، تتشابه خيوط وأحجام الفوهات مع منتجات الشركات المختلفة.

توفر بعض الشركات المصنعة مجموعة ثانية من الفوهات مع الموقد. إذا فقدتها أو لم يتم توفيرها في المجموعة ، فلا تيأس. على الإنترنت ، عند طلب علامة تجارية ، يمكنك العثور على تقني
جواز سفر لوحة الخاص بك. يحتوي على جميع البيانات اللازمة للفوهات لخط أنابيب الغاز الرئيسي والغاز المسال المعبأ في زجاجات. على سبيل المثال، لألواح العلامة التجارية "Hephaestus" ، الفوهات بالعلامات التالية مطلوبة:

• 45 صغير.
• 75 - متوسط.
• 85 ، 95 - كبير أو فرن.

تباع الطائرات في متاجر معدات الغاز. اختيار وشراء الحجم أو المجموعة المناسبة أمر بسيط للغاية.

المعلمات الرئيسية للحاقنات

أدى تطوير معدات بالون الغاز إلى ظهور عدد كبير من أنواع الفوهات. معلمات تقسيم الموزعات ليست عدة مواقف ، ولكن حوالي عشرة من أهم الأقسام. لكي تكون أكثر دقة ، يتم تصنيف فوهات HBO وفقًا لما يلي:

1. مواد الإسكان (المعدن أو البلاستيك) ؛
2. نوع الوقود المقنن (البروبان - البيوتان أو الميثان) ؛
3. جهد العمل للملف ؛
4. ضغط العمل وأقصى حد ممكن ؛
5. أوقات الفتح والإغلاق (أي يمكن أن تكون فورية أو متأخرة أو قابلة للتخصيص) ؛
6. المقاومة الكهربائية للملف.
7. نطاق درجة حرارة العمل
8. القطر الخارجي لتركيب المخرج ؛
9. قطر مقعد الصمام
10. الطائرات المتاحة للمعايرة.

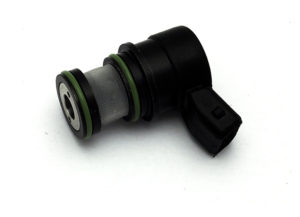

حاقن الغاز سلسلة GR

التكنولوجيا الموحدة

حاقنات الغاز من سلسلة GR موحدة في غالبية التفاصيل. يتيح لنا ذلك تقليل تكلفة منتجاتنا ، بشرط أن يعتمد التصميم بالكامل على تقنيات باهظة الثمن بشكل ملحوظ.

يعد المستوى التكنولوجي العالي ودقة تصنيع أجزاء حاقن الغاز شرطًا ضروريًا وحاسماً للتشغيل الجيد لمحرك الغاز وعامل رئيسي في تطوير صناعة محركات الغاز ككل

يوفر توحيد جسم الحاقن وتطوير سكة عالمية عددًا من المزايا. تم تطوير حاقن واحد من النوع GR-1000 في الأصل بأمر من STC KAMAZ ويتوافق مع ملاءمة وجميع إعدادات محركات الغاز KAMAZ المصنعة من 2011 إلى 2014.

تم تصميم جسم حاقن الغاز من سلسلة GR للتركيب في ثقب أسطواني في قطار الغاز للمحرك مع ختم بحلقتين متساويتين في القطر.يوازن هذا التصميم بين تأثيرات التراجع والسحب لضغط الغاز داخل السكة على الحاقن ، والذي بدوره يسمح لك بإصلاح الحاقن في السكة بإحكام مع ضغط الغاز. يتم تحقيق تثبيت إضافي للحاقن في فتحة المنحدر بمسمار خاص. يسمح لك التصميم الموصوف لجسم حاقن الغاز بإزالة حاقن الغاز وتثبيته بشكل متكرر في السكة أو تغيير حاقن فاشل دون تفكيك السكة وكسر ضيق أنابيب الغاز.

شبكة واقية مصنوعة من مادة البولي أميد

يتيح لك استخدام شبكة واقية بحجم شبكة 0.125 ميكرون عند مدخل الغاز لحاقن سلسلة GR ، وهو أصغر بكثير من شوط المحرك (0.14 - 0.22 في طرز مختلفة) حماية آلية الجرعات من الحطام من خط الغاز للسيارة.

التقنيات والمواد

تحتوي حاقنات سلسلة GR على عدد من الميزات التي كان من الصعب في السابق دمجها معًا في منتج واحد. على سبيل المثال ، الأداء العالي والهامش الكبير لقوة المغناطيس الكهربائي ، المغناطيس القوي والحث المنخفض ، الأداء العالي ووقت الاستجابة القصير ، إلخ.

يتم الجمع بين هذه الخصائص وبعض الخصائص الأخرى وتجسيدها بفضل الاختيار الدقيق للمواد ومراقبة الجودة الواردة والاكتشافات التكنولوجية الفريدة. حاقن الغاز هو منتج يجب دمج دقة تصميمه مع الإنتاج الضخم والأداء طويل الأمد في بيئة عدوانية ، في نطاق واسع من درجات الحرارة والضغط والجهد المنخفض. ويجب أن يكون كل هذا رخيصًا.

ضربة صغيرة للمرساة

تستخدم حاقن سلسلة GR تقنية الجرعات ، والتي تجمع بين إنتاجية حاقن كبيرة وسرعة استجابة عالية ، ونطاق ضغط استجابة كبير ، ومورد طويل وأخطاء صغيرة في جميع أنحاء مورد الحاقن بأكمله. أصبح هذا المزيج من الخصائص ممكنًا عندما تخلينا عن المقعد الحلقي التقليدي ، وطورنا التصميم الأصلي للعقدة ...

أعطال محتملة

تلخيصًا للقصة حول جهاز حاقن HBO ، لن يكون من غير المناسب الالتفات إلى الأعطال المحتملة. في الواقع ، هناك القليل من الأخير ، أو بالأحرى ثلاثة فقط:

• الخيار الأول هو الفوهات أو بعضها معطل. يتم حل المشكلة عن طريق التفكيك والتنظيف ، وإذا أمكن ، إصلاح العناصر المعيبة. إذا لم يكن لهذا النهج تأثير ، فسيتعين عليك تثبيت فوهات جديدة ؛
• الخيار الثاني - كان هناك خلل في نظام "الحقن - وحدة التحكم". يمكن التخلص من العطل عن طريق "رنين" الشبكة وإعداد الجهاز "على جهاز جديد". غالبًا ما يتم حل مشكلة من هذا النوع من خلال مناشدة إلى سيد HBO ؛
• الخيار الثالث - يتم انسداد الفتحات ببساطة. أسهل طريقة للتخلص من هذا "الكسر" هي إزالة الموزعات وتفكيكها وتنظيفها جيدًا.

لاحظ أنه في الأجيال القديمة من غاز البترول المسال (حتى 3) قد تكون هناك مشاكل في مواجهة أنظمة الطاقة الأحادية للسيارة مع معدات الغاز. يبدو من الممكن حلها عن طريق إدخال محاكي حاقن في نظام HBO (الخيار الأفضل هو مثيل من BRC). في معظم أنظمة HBO الثالثة وجميع الأجهزة اللاحقة ، يتم حل التعارض بين أنظمة الطاقة الأحادية والمعدات تلقائيًا في وحدة التحكم ، لذلك لا يمكن أن يحدث مثل هذا الإغفال للمعدات معهم.

يتجلى أي عطل في الحقن بشكل غير مباشر من خلال الأعراض التالية:

• عدم استقرار المحرك
• فقدان القوة والديناميات.
• عدم القدرة على التحول إلى البنزين.
• زيادة استهلاك الوقود
• فشل في تشغيل المحرك أثناء القيادة.

بشكل عام ، فيما يتعلق بالمسألة قيد النظر اليوم ، تم النظر بنجاح في أهم الأحكام. نأمل أن تكون المواد المذكورة أعلاه مفيدة لك. حظا سعيدا على الطرق!

الغرض وأنواع الطائرات

الغرض من فوهة موقد الغاز هو ضمان تدفق الغاز إلى الموقد.في الوقت نفسه ، يعمل أيضًا على تسوية اللهب على الموقد بسبب تناول جرعات من مادة قابلة للاحتراق. من الممكن توصيل الغاز القادم من خط أنابيب الغاز أو الغاز المسال في اسطوانات ببلاط المطبخ. نظرًا لأن هذه المواد لها ضغوط وتركيبات مختلفة ، فستكون هناك حاجة إلى نفاثات مختلفة. الفرق الرئيسي بينهما هو اختلاف قطر الحفرة. يتطلب غاز البترول المسال قطرًا أضيق. أيضًا ، كلما زادت قوة الموقد ، زاد حجم الثقب.

يحدث أنه بعد الخدمة لبعض الوقت في المطبخ في شقة ، يتم نقل موقد قديم إلى منزل صيفي أو منزل ريفي حيث لا يوجد خط أنابيب غاز رئيسي أو اتصال به. وسيتم استخدام الغاز في الاسطوانات كمادة قابلة للاحتراق. في مثل هذه الحالة ، من الضروري ليس فقط توصيل الأسطوانة بشكل صحيح ، ولكن أيضًا استبدال جميع الفتحات.

الاتصال والإعداد

بعد تركيب فوهات الغاز المسال ، والتي تختلف عن تلك الخاصة بالغاز الطبيعي ، يمكنك البدء في توصيل الأسطوانة نفسها.

يمكنك أيضًا تثبيت الأسطوانة في الداخل باستخدام موقد ، لكن يوصى بإخراجها إلى مكان مظلل في الشارع ، في صندوق معدني مكيف لهذا الغرض. في هذه الحالة ، يجب ألا تقل المسافة من النافذة عن 0.5 متر. من الأفضل دائمًا إغلاق الصنبور بعد الطهي.

توصيل الاسطوانة

الاتصال بالغاز المعبأ مشابه لجميع هذه المعدات ، على سبيل المثال ، مواقد Hephaestus. يتم تثبيت المخفض على البالون. يجب تركيب الحشية. يتم تثبيت أحد التركيبات على أنبوب مدخل اللوحة. يمكن تضمينه مع الوحدة. هنا ، أيضًا ، هناك حاجة إلى حشية. الآن يتم توصيل خرطوم الغاز بمخرج المخفض ومتصل بالتركيب الموجود على الموقد. الخرطوم مؤمن بمشابك. إذا تم إدخال الخرطوم من الشارع عبر فتحة في الحائط ، فتأكد من وضع قطعة من الأنابيب المعدنية في الفتحة لتجنب احتكاك الخرطوم.

متطلبات الخرطوم هي:

• يجب ألا يزيد طوله عن متر ونصف ؛
• من المستحسن إصلاحه بعناية لضمان ثباته قدر الإمكان ؛
• لا ينبغي أن تنكسر وتنحني ؛
• يجب أن يكون خرطومًا خاصًا مصممًا لمثل هذا الغاز ؛
• لا تستخدم أكثر من فترة التشغيل المحددة ؛
• تأكد من التحقق من وجود تلف بعد فترة.

بعد الاتصال ، من الضروري فحص جميع العناصر بحثًا عن التسريبات. للقيام بذلك ، يتم فتح مصدر الغاز ، ويتم طلاء جميع الوصلات برغوة صابونية. يتم القضاء على وجود تسرب عن طريق شد الصواميل ، وتسخير ، واستبدال الجوانات. بعد استبدال الأسطوانة ، يجب أيضًا إجراء هذا الفحص.

تلخيص لما سبق

للتبديل إلى استخدام الغاز المعبأ ، ستحتاج إلى استبدال نفاثات مواقد الغاز في جميع الشعلات وفي الفرن. قد يكون هذا مطلوبًا أيضًا في حالة وجود أي مشاكل في تشغيل الشعلات.

قبل الاستبدال ، تأكد من الانتباه إلى أقطار النفاثات لمواقد الغاز ، وكذلك خطوة الخيط الخاصة بهم. تم وضع علامة عليها جميعًا ، لذلك ، مع معرفة الخصائص المشار إليها في ورقة البيانات الخاصة بمساعد المطبخ الخاص بك ، فمن السهل إجراء الاستبدال اللازم.

في المواقد الأكثر حداثة ، ليس من الصعب فك الفتحات. في الطرز القديمة ، قد يكون من الأفضل الاتصال بمركز الخدمة ، حيث يصعب إصلاح بعض التصميمات بمفردك.

كيف تحل محل الطائرات بنفسك

كقاعدة عامة ، نادرًا ما تفشل الفوهات ، ولا يشك الكثيرون في إمكانية استبدالها في المنزل. من الحالات التي يلزم فيها تغيير الحاقن عند تغيير نوع الوقود ، كما ذكر أعلاه. لكن الحاجة إلى استبدال الطائرات الموجودة على موقد الغاز تظهر أيضًا في مثل هذه الحالات:

• تغير لون اللهب: تظهر بقع صفراء وحمراء بدلاً من اللون الأزرق المعتاد ؛
• هناك سخام أو احتراق غير متساوٍ ؛
• هناك هسهسة ، وفي نفس الوقت يتم فصل اللهب عن الموقد أو ينطفئ ؛
• عند اشتعال الموقد ، تسمع فرقعة.

إذا كنت ستصلح المشكلة بنفسك ، فسننظر في العملية برمتها خطوة بخطوة.

نقوم بتفكيك الموقد

أولا ، بالطبع ، تحتاج إلى قطع إمدادات الغاز. بشكل عام ، يتطلب العمل بمعدات الغاز عناية خاصة والامتثال لأنظمة السلامة. ثم قم بإزالة الشبكة من الفرن. يتم إزالة الشعلات نفسها دون جهد. لاستبدال النفاثات ، في بعض طرز وحدات الغاز ، ستحتاج إلى فك اللوحة العلوية للموقد. ولكن في كثير من الأحيان ، تظهر فوهة أسفل الموقد مباشرة.

إذا كان لديك طراز قديم من المعدات ، وكانت الطائرة موجودة في الجسم ، فسيتعين عليك تفكيكها. في هذه الحالة ، تحتاج إلى فك البراغي الموجودة في زوايا الفرن. قد تكون هناك خيارات تجميع أخرى حيث سيتعين على اللوحة أن تنزع لفصلها عن الجسم الرئيسي. في هذه الحالة ، بالطبع ، من الأفضل البحث في الوثائق عن مكان وجود العناصر المطلوبة بالضبط وكيفية الوصول إليها.

قد يبدو الهيكل الداخلي هكذا. زوج من الشرائط المعدنية المتوازية عبارة عن عبارات يتم ربط أجسام الموقد عليها. يتشابه إمداد الغاز إلى الموقد في جميع العقد. يقع النفاث نفسه في جسم الموقد الذي يتصل به خط أنابيب الغاز. من خلال الحافة ، يتم إمداد الوقود إلى الفوهة ، حيث يتم توفير الغاز بالفعل إلى الموقد.

قمنا بفك الطائرة

لفك الطائرات في موقد الغاز ، ستحتاج إلى مفتاح ربط مفتوح أو مفتاح ربط أنبوبي ، حسب الطراز. يجب أن يقال أنه في النماذج القديمة من هذه المعدات ، قد يكون من الصعب للغاية الوصول إلى الفوهة ، نظرًا لوجودها في جسم الموقد ولن يكون من السهل تشغيلها باستخدام مفتاح. قد يكون من الضروري تفكيك الوحدة بأكملها تقريبًا. في هذه الحالة ، من الأفضل تذكر تسلسل الإجراءات وإعداد حاويات صغيرة مختلفة للأجزاء التي ستخرجها.

بالنسبة للنماذج الأكثر حداثة ، يجب ألا تكون العملية صعبة. عند الاستبدال ، يجب مراعاة حجم الفوهة وخيطها. تم تجهيز بعض أجهزة المطبخ بفوهات للتحويل إلى غاز مسال ، وجميع خطوات الاستبدال موضحة بوضوح في التعليمات ، على سبيل المثال ، في طراز Darina 1A GM 441002W. إذا كانت المجموعة لا تنص على وجود مثل هذه الأجزاء ، فمن الأفضل طلب المشورة من بائع متجر متخصص. في هذه الحالة ، من المستحسن أن يكون معك فوهات قديمة ، أو على الأقل قياسات للقطر وخطوة الخيط.

فحص القناة

إذا لم يكن لديك هدف لتغيير الفتحات لاستخدام وقود مختلف ، ولكن فقط للتخلص من مشكلة الاحتراق ، فمن المحتمل تمامًا أن الفتحة كانت مسدودة ببساطة. وتنظيفها سيوفر عليك استبدالها. يمكنك القيام بذلك باستخدام أي أداة حادة رفيعة ، مثل المخرز أو إبرة الحياكة.

من المهم ألا يكون قطر الجسم أكبر من قطر الثقب. خلاف ذلك ، يمكنك تشويهه ، وهو أمر غير مقبول

للسبب نفسه ، يجب أن يتم التنظيف بعناية.

استبدال طائرة

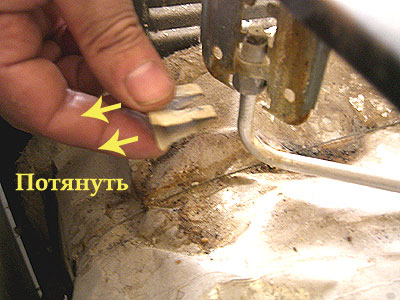

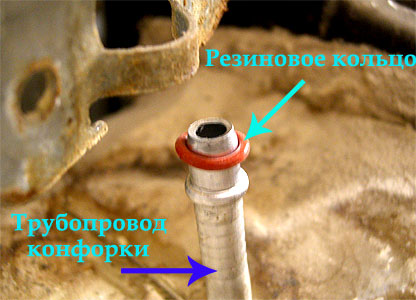

كما لوحظ بالفعل ، في النماذج الحديثة ، ليس من الصعب الوصول إلى الفوهة واستبدالها. في حالة أكثر صعوبة ، يتم وضعها في جسم الموقد. ولتغييره ، عليك سحب الطرف بالطائرة من جسم الموقد. للقيام بذلك ، تحتاج إلى إزالة المزلاج الموجود أسفل الجسم مباشرة ويشبه مشبك الغسيل. تجدر الإشارة إلى أنه عند القيام بمثل هذه الإجراءات ، يجب ألا تبذل الكثير من الجهد حتى لا تكسر الأجزاء الفردية.

تجميع الموقد

بعد استبدال جميع الفتحات ، ستحتاج إلى إعادة تجميع الموقد بالترتيب العكسي. بعد ذلك ، يمكنك التبديل من الغاز الطبيعي إلى الغاز المعبأ. لكن قبل ذلك ، عليك أن تتذكر تغيير الفوهة في الفرن.

الموقد جاهز

بعد تجميع الموقد ، من السابق لأوانه التحقق من شعلة النار. أدناه نعتبر استبدال نفاثات الفرن في موقد غاز بأيدينا.

اختيار الفوهات

كل معدات غاز لها خصائصها الخاصة ، لذلك من المهم اختيار الفوهات بشكل فردي لكل جيل من غاز البترول المسال. يطرح العديد من سائقي السيارات السؤال "أي فوهات HBO أفضل؟"

في حالة معدات بالون الغاز ، هذه الصياغة غير صحيحة في البداية ، لأن المثل المعروف لدى الكثيرين ينطبق عليها: ما هو جيد للروسي هو الموت لألماني. بطبيعة الحال ، يجب إعادة صياغة هذا القول لمعدات الغاز وفهم أنه لجيل واحد ، يمكن أن تكون الفوهات المحددة مثالية ببساطة ، ولكنها غير قادرة على العمل مع جيل آخر.

من أجل الاختيار المناسب للفوهات ، يكفي الالتزام بالنقاط التالية:

• أولاً ، اكتشف ما هو جيل معدات الغاز الخاصة بك. في عملية الاختيار ، يلعب هذا دورًا مهمًا ، لأن كل نوع من أنواع HBO له معايير فوهة خاصة به. لذلك ، بالنسبة للجيل الأول ، يتم تطبيق معيار الأمان EURO ، بالنسبة للجيل الثاني - EURO-2 ، للجيل الثالث والرابع والخامس والسادس - EURO-3 وما فوق ؛
• ثانيًا ، حدد عدد الفتحات المطلوبة. وتجدر الإشارة إلى أنه بالنسبة لأجيال HBO من 1 إلى 3 ، يجوز شراء الفوهات بشكل منفصل. في حالة الإصدارات القديمة من المعدات ، يوصى بشراء مجموعات جاهزة. سيساعد هذا النهج في تجنب المشاكل في التكوين الإضافي للمعدات ؛
• ثالثًا ، تحقق من طريقة الاتصال والميزات التقنية الأخرى لجهاز HBO الخاص بك فيما يتعلق بالحقن ؛
• ورابعًا ، عند اختيار موزعات جديدة ، قم بإعطاء الأفضلية للمصنعين الموثوق بهم. في الوقت الحالي ، يتم اعتبارهم بجدارة Valtek و BRC و Digitronic و Rampa و Barracuda و Lomato. علاوة على ذلك ، فإن نفس BRC و Lomato ينتجان غاز البترول المسال الخاص بهما ، لذلك من الممكن تمامًا لمالكيها تجنب الصعوبات في اختيار فوهات جديدة من خلال إخبار البائع فقط بنموذج معداتهم.
