ربط مشعات التدفئة بالبولي بروبيلين بسيط وبأسعار معقولة
في السنوات الأخيرة ، حظيت أنابيب البولي بروبلين بشعبية بين المستهلكين لأنها غير مكلفة وقد أثبتت نفسها في التشغيل.
تتميز منتجات البولي بروبلين بما يلي:
- مقاومة كبيرة للبيئات العدوانية ؛
- لا يتم جمع البلاك على الجدران من الداخل ولا تستقر الجزيئات الصلبة عليها ؛
- تتطلب أنابيب اللحام معدات خاصة ؛
- لديهم عمر خدمة طويل.
وبالتالي ، إذا كانت مشعات التسخين مرتبطة بالبولي بروبلين ، فلن يكون هناك تسرب لسائل التبريد في المستقبل. الحقيقة هي أنه في حالة تركيب التركيب بشكل غير صحيح أو عدم إحكام ربطه بالكامل ، عند استخدام الأنابيب التقليدية لربط بطاريات التدفئة ، لا يمكن تجنب التسريبات.
مثل جميع المواد ، تحتوي أنابيب البولي بروبلين للتدفئة على عدد من الميزات. لكي لا تواجه مشاكل أثناء التثبيت ، عليك أن تعرف عنها مسبقًا.
الربط بأنابيب البولي بروبلين
يمكن تنفيذ أنابيب المشعات باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام مادة البولي بروبيلين. يتم أيضًا شراء الصمامات الكروية للربط من مادة البولي بروبيلين ، ويمكن أن تكون مستقيمة وزاوية ، وهذا الخيار هو الأبسط والأكثر تكلفة. التركيبات النحاسية باهظة الثمن ، والتركيب أكثر صعوبة.

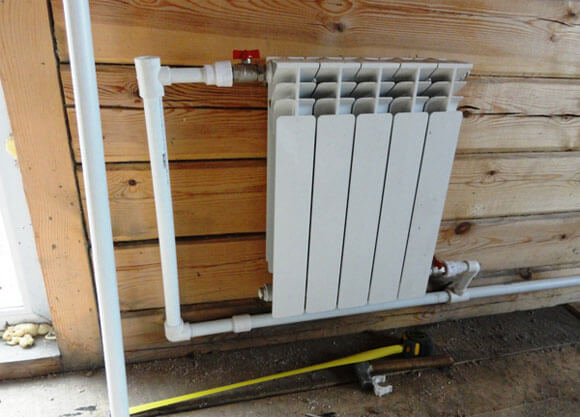

يتم تنفيذ الربط من مادة البولي بروبيلين على النحو التالي:
- يتم إدخال أداة التوصيل بجوز الاتحاد في الإرسال المتعدد ، والذي يمكن توصيله بسهولة بأي منفذ ؛
- الأنابيب نفسها متصلة بالجدران على ارتفاع مناسب ، ولا ينبغي أن تتناسب بشكل مريح مع السطح ، فمن الأفضل ترك فجوة 2-3 سم. يتم تثبيت الأنابيب بأقواس خاصة ، مثبتة على الحائط باستخدام مسامير أو مسامير.
يمكن أيضًا ربط البولي بروبلين بالرادياتيرات عند وضع الأنابيب في الحائط ، وفي هذه الحالة تصل إلى السطح فقط عند نقاط الاتصال.
يمكن تنفيذ أنابيب المشعات باستخدام مجموعة متنوعة من الأنابيب ، لكن الخبراء يوصون باستخدام مادة البولي بروبيلين.
يمكن أن تكون مشابك البطاريات مختلفة تمامًا ، وغالبًا ما تكون عبارة عن وصلة دبوس مثبتة على سطح الجدار. يمكن أيضًا استخدام الأقواس الزاوية ، والتي تتيح لك أيضًا تعليق المشعات بالارتفاع المطلوب. بالنسبة للبطاريات اللوحية ، يتم توفير أدوات التثبيت في الطقم ، وبالنسبة للبطاريات المقطعية ، فأنت بحاجة إلى الشراء بشكل منفصل. عادة ، يكفي اثنان من الأقواس أو الدبابيس لقسم واحد.
يتم توصيل الرافعات بهذه الطريقة:
- يتم تفكيك الرافعة ، وتركيب الجوز الاتحاد في المبرد ؛
- يتم شد الجوز بإحكام باستخدام مفتاح ربط خاص.
كما ترى ، هذه العملية بسيطة للغاية. لأداء مثل هذا العمل ، ما عليك سوى شراء مفتاح سباكة خاص للنساء الأميركيات ، والذي بدونه من غير المحتمل أن تتمكن ببساطة من تثبيت صنبور.
المواد والأدوات التالية مطلوبة لتركيب البطارية والأنابيب:
- مجموعة من المفاتيح الخاصة
- أختام للوصلات الملولبة ؛
- معجون السحب والخيط ؛
- خيط للنحت.
ملامح ربط مشعات
يختلف تركيب التدفئة في بعض الميزات:
- من الضروري ملاحظة المسافة من المبرد إلى عتبة النافذة 100 مم. إذا كانت الفجوة بين البطاريات وأسفل عتبة النافذة مختلفة ، فإن تدفق الحرارة يكون مضطربًا ، وسيكون تأثير نظام التدفئة منخفضًا.
- من سطح الأرض إلى البطارية ، يجب أن تكون المسافة 120-150 مم ، وإلا يحدث انخفاض حاد في درجة الحرارة.
- لكي يكون نقل الحرارة للجهاز صحيحًا ، يجب ألا تقل المسافة من الجدار عن 20 مم.
في الوقت نفسه ، نأخذ في الاعتبار أن طريقة التثبيت وكفاءة مشعات التدفئة تتأثر بشكل كبير بطريقة التثبيت: تحت عتبة النافذة في النموذج المفتوح ، تكون كفاءة نظام التدفئة بحد أقصى - 96-97٪ ، في مكانة في شكل مفتوح - ما يصل إلى 93٪ ، في شكل مغلق جزئيًا - 88-93٪ ، مغلق بالكامل - 75-80٪.
يمكن تثبيت المبرد باستخدام مجموعة متنوعة من الطرق ، ويتم تنفيذ الأنابيب الخاصة به من المعدن والبولي إيثيلين وأنابيب البولي بروبلين
من المهم أثناء التثبيت ، ليس فقط وضع الأنابيب بشكل صحيح ، ولكن أيضًا البطاريات نفسها ، للاتصال وفقًا لجميع التوصيات والمعايير. في هذه الحالة ، سيعمل نظام التدفئة بكفاءة عالية ولن يتطلب إصلاحات.
شارك هذا المقال المفيد:
خيارات أنابيب مشعاع التدفئة

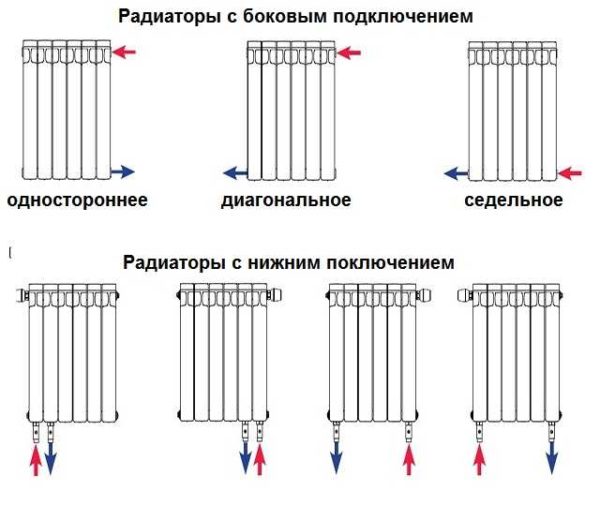

يتضمن تركيب مشعات التدفئة توصيلها بخطوط الأنابيب. هناك ثلاث طرق اتصال رئيسية:
إذا قمت بتركيب مشعات ذات وصلة سفلية ، فلن يكون لديك خيار آخر. كل مصنع ملزم بشكل صارم بالإمداد والعودة ، ويجب اتباع توصياته بدقة ، وإلا فلن تحصل على الحرارة. هناك المزيد من الخيارات مع الاتصال الجانبي (اقرأ المزيد عنها هنا).
ملزم باتصال أحادي الاتجاه
غالبًا ما يتم استخدام اتصال أحادي الاتجاه في الشقق. يمكن أن يكون ثنائي الأنابيب أو أنبوب واحد (الخيار الأكثر شيوعًا). لا تزال الأنابيب المعدنية مستخدمة في الشقق ، لذلك سننظر في خيار ربط المبرد بأنابيب فولاذية على النتوءات. بالإضافة إلى الأنابيب ذات القطر المناسب ، هناك حاجة إلى اثنين من الصمامات الكروية ، واثنين من نقاط الإنطلاق ، واثنين من نتوءات - أجزاء ذات سن خارجي في كلا الطرفين.
اتصال جانبي مع تجاوز (نظام أحادي الأنابيب)
كل هذا مرتبط كما هو موضح في الصورة. مع نظام أحادي الأنابيب ، يلزم وجود تجاوز - يسمح لك بإيقاف تشغيل الرادياتير دون إيقاف النظام أو خفضه. لا يمكنك الضغط على الممر الجانبي - ستمنع حركة المبرد على طول المصعد به ، وهو أمر من غير المرجح أن يرضي الجيران ، وعلى الأرجح ستقع تحت الغرامة.
جميع الوصلات الملولبة مختومة بشريط دخان أو لف من الكتان ، يتم وضع معجون التغليف فوقه. عند شد الصنبور في مشعب الرادياتير ، لا يلزم الكثير من اللف. يمكن أن يؤدي الكثير منها إلى ظهور تشققات دقيقة والتدمير اللاحق. هذا صحيح بالنسبة لجميع أنواع أجهزة التدفئة تقريبًا ، باستثناء الحديد الزهر. عند تثبيت كل الباقي ، من فضلك ، دون تعصب.
خيار مع اللحام
إذا كانت لديك المهارات / القدرة على استخدام اللحام ، فيمكنك لحام المجرى الجانبي. هذا ما تبدو عليه الأنابيب المشعة في الشقق عادةً.
مع نظام ثنائي الأنابيب ، ليست هناك حاجة إلى تجاوز. يتم توصيل الإمداد بالمدخل العلوي ، والعودة متصلة بالمدخل السفلي ، وهناك حاجة بالطبع إلى الصنابير.
مواسير أحادية الاتجاه بنظام ثنائي الأنابيب
مع الأسلاك السفلية (يتم وضع الأنابيب على الأرض) ، نادرًا ما يتم إجراء هذا النوع من الاتصال - اتضح أنه غير مريح وقبيح ، فمن الأفضل استخدام اتصال قطري في هذه الحالة.
ملزمة مع اتصال قطري
يعد تركيب مشعات التسخين بوصلة قطرية هو الخيار الأفضل من حيث نقل الحرارة. هي الأعلى في هذه الحالة. باستخدام الأسلاك المنخفضة ، يتم تنفيذ هذا النوع من الاتصال بسهولة (على سبيل المثال في الصورة) - يكون العرض من جانب في الأعلى ، والعودة من الجانب الآخر في الأسفل.
مع أنبوبين من الأسلاك السفلية
مع نظام أحادي الأنابيب مع رافعات رأسية (في الشقق) ، لا يبدو كل شيء جيدًا ، لكن الناس يتحملونه بسبب الكفاءة العالية.
توريد المبرد من الأعلى
يرجى ملاحظة أنه مع نظام أحادي الأنابيب ، يلزم إجراء تجاوز مرة أخرى
توريد المبرد من الأسفل
الربط مع وصلة السرج
مع الأسلاك المنخفضة أو الأنابيب المخفية ، فإن تركيب مشعات التدفئة بهذه الطريقة هو الأكثر ملاءمة والأكثر إبهامًا.
مع نظام ثنائي الأنابيب
مع وصلة السرج والأسلاك أحادية الأنبوب السفلية ، هناك خياران - مع وبدون تجاوز. بدون تجاوز ، لا تزال الصنابير مثبتة ، إذا لزم الأمر ، يمكنك إزالة المبرد ، وتثبيت وصلة مرور مؤقتة بين الصنابير - محرك (قطعة من الأنابيب بالطول المطلوب مع خيوط في النهايات).
اتصال السرج مع نظام أحادي الأنابيب
باستخدام الأسلاك الرأسية (الارتفاعات في المباني الشاهقة) ، يمكن ملاحظة هذا النوع من التوصيل بشكل غير منتظم - فقد كبير جدًا في الحرارة (12-15٪).
كيف يؤثر مخطط ربط المبرد على كفاءته
جعلت الممارسة الطويلة الأمد للعمال المنزليين في صناعة البناء من الممكن تحديد عدة أنواع من مخططات الأنابيب لأجهزة نقل الحرارة. تمليها خيارات الاتصال الخاصة بهم:
- قطري ثنائي في أعلى العطاء ؛
- في اتجاه واحد عندما يتم توفير المبرد من الأعلى ؛
- من جانب واحد مع إمدادات المياه من الأسفل ؛
- على الوجهين مع اتصال كل من الآيلاينر من الأسفل ؛
- قطري ثنائي في العطاء من الأسفل ؛
طور المتخصصون خيارات ربط أصلية أكثر بكثير ، ومع ذلك ، فهي بعيدة كل البعد عن الشعبية.
كل نوع من أنواع الاتصال هذه له خصائصه الخاصة ، وعلى وجه الخصوص ، عيوبه. يجب تقييم الأخير مقدمًا وحساب الخيار الذي سيعمل بأقصى قدر من الكفاءة:
- بفضل الاتصال أحادي الاتجاه ، اتضح أنه يزيد بشكل كبير من كفاءة النظام بأكمله ومبرد معين. هذا يرجع إلى حقيقة أن تسخين كل قسم فردي من الكائن يتم بالتساوي. يعد هذا الخيار مثاليًا للمباني التي يبلغ ارتفاع طابق واحد فيها ، حيث يتم تثبيت الوحدات التي تحتوي على عدد كبير من التوصيلات المقطعية.
- يتم إجراء الاتصال السفلي مباشرة تحت سطح الأرض. ومع ذلك ، هذا ليس تناظرية فعالة للغاية. هذا يرجع في المقام الأول إلى حقيقة أن تسخين المبرد غير متساوٍ على الإطلاق.
- يتضمن المخطط القطري تركيب رافعة Mayevsky ، بالإضافة إلى قابس متخصص. يتم تحديد اتجاه الناقل الحراري مسبقًا ، مما يؤدي إلى زيادة مستوى نقل الحرارة للجسم بشكل كبير.
خيارات نظام التدفئة
يتيح لك نظام التدفئة المستقل (في منزل خاص ، كوخ صغير) الاختيار من بين خيارين محتملين لتركيب نظام التدفئة.
هذه:
- دائرة واحدة (أحادية الأنبوب) - كلاسيكية ، تم استخدامها لفترة طويلة وفي كل مكان.
- دائرة مزدوجة (أنبوبان) - أكثر كفاءة أثناء التشغيل ، مع القدرة على التحكم في نقل الحرارة.

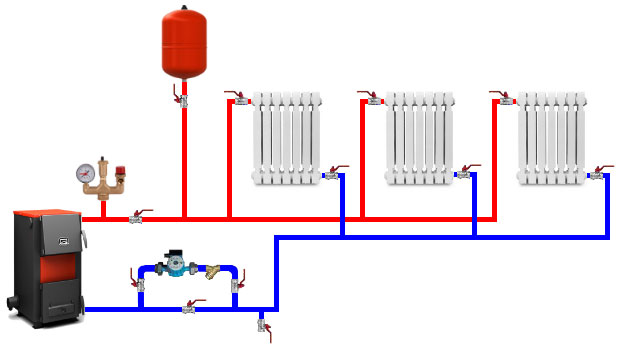

نظام تسخين أحادي الدائرة
يتم توصيل المبرد بأنابيب البولي بروبلين في نظام أحادي الدائرة على التوالي.
من الناحية التخطيطية ، يعد هذا النوع من الأجهزة بسيطًا:
- يتم توصيل أنبوب قادم من المرجل (الإمداد) بمدخل المبرد العلوي.
- مخرج المبرد المبرد (العودة) متصل بالجزء السفلي.
يتم التوريد والعودة من خلال أنبوب واحد. في مبنى من طابق واحد ، هذا أنبوب أفقي على طول محيط النظام. في المباني السكنية ، هذا هو أنبوب ارتفاع رأسي.
إن دقة تركيب نظام أحادي الدائرة هو أنه يجب تركيب المجاز هنا.
الممر الجانبي هو أنبوب (مقطع عرضي) مبني بين الإمداد والعودة بصمام أو صمام فحص. يعد التجاوز ضروريًا لفصل بطارية واحدة بشكل مستقل عن الدائرة أثناء تشغيل النظام (على سبيل المثال ، للإصلاحات).
نظام الدائرة المزدوجة
مع نظام ثنائي الدائرة ، يتم تثبيت البطاريات بالتوازي. المبرد يدخل من المخرج من أنبوب الإمداد الرئيسي. يحدث العائد العكسي وفقًا لنفس المخطط ، من خلال الأنبوب الثاني (المنفصل). يُلغي الإدخال المنفصل لكل مشعاع الحاجة إلى أجزاء إضافية في شكل تجاوز. يتم تركيب صمام الإغلاق على الإمداد (صمام) ، والذي يقوم بإيقاف العرض عند الحاجة.
يعتبر نظام التسخين ثنائي الدائرة أكثر كفاءة بنسبة 10٪ تقريبًا من حيث نقل الحرارة ويعتبر أكثر حداثة.
يلزم وجود أقواس أو خطافات خاصة لتركيب البطارية على الحائط. بالنسبة للمشعات الخفيفة ، هناك دعامتان كافيتان. يتم حساب عدد أقواس البطاريات الثقيلة من الحاجة إلى قوس واحد لكل ثلاثة أقسام.
مكان المشعات في نظام التدفئة
يلعب استخدام المشعات في التدفئة المنزلية دورًا رئيسيًا اليوم. لا يمكن تحويل جميع العقارات السكنية ، وخاصة الشقق في المباني متعددة الطوابق ، إلى تدفئة أرضية. لذلك ، يتم تنفيذ العمل الرئيسي في تدفئة مساحات المعيشة الداخلية بواسطة مشعات أو البطاريات القديمة الجيدة والمعروفة لنا.

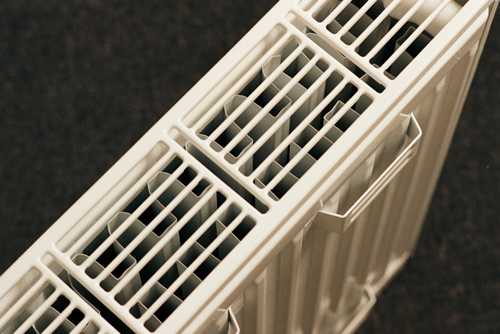

المشعات تنقل الطاقة الحرارية من المبرد إلى الفضاء المحيط. يتم نقل الحرارة بسبب سطح التسخين الكبير لجهاز التسخين. في النماذج الحديثة ، هناك عدد من التحسينات التقنية ، والتي بفضلها أصبح من الممكن الاتصال بعدة طرق وبأي مخطط أسلاك.
في البطاريات القديمة المصنوعة من الحديد الزهر والصلب ، لم يكن هناك سوى أنبوب علوي واحد وآخر سفلي ، يتم من خلاله توفير الماء الساخن ويتم تنفيذ التدفق العكسي.
في النماذج الحديثة ، بالإضافة إلى أنابيب الإمداد والإخراج الرئيسية ، توجد فتحات تهوية مدمجة. لقد أدى تصميم البطارية هذا إلى تغيير جذري في جودة وظائف نظام التدفئة. إذا كانت هناك جيوب هوائية في أجهزة التسخين ، يكفي فتح صمام النزف ونزيف الهواء.
في كثير من النواحي ، بفضل النماذج الحديثة لبطاريات التدفئة ، أصبح من الممكن اختيار مخطط التوصيل الأكثر ملاءمة ، لتركيب أجهزة التدفئة في تلك الأماكن في غرفة المعيشة التي تكون فيها أكثر فعالية. تعتمد جودة دائرة تسخين المياه على الأنابيب المصنوعة بشكل صحيح. هذه العملية ضرورية إذا كنت تستخدم خط أنابيب مصنوع من أنابيب البولي بروبلين.
الأهمية! في حالة وجود رافعات معدنية ، فإن الربط مصنوع من مواد استهلاكية أخرى. يمكن أن تكون أنابيب نحاسية معدنية أو بلاستيكية معدنية
استخدام أنابيب البولي بروبلين في هذه الحالة ممنوع منعا باتا.
سبب عدم توافق الأنابيب المعدنية مع منتجات البولي بروبلين هو وجود وصلة ملولبة. بالنظر إلى حقيقة أن أنابيب البروبيلين لها معامل تمدد حراري مرتفع ، عندما يتم توفير مبرد ساخن ، سيفقد الوصلة الملولبة إحكامها وثباتها. لذلك ، إذا كنت ترغب في توصيل مشعاع تسخين مصنوع من أنابيب البولي بروبلين ، فحاول استخدام التركيبات والمحولات والوصلات المصنوعة من مواد مماثلة.
تأخذ في الاعتبار الفرق في أقطار الأنابيب المصنوعة من مواد مختلفة
اختيار المواد
الشعبية التي اكتسبتها أنابيب البولي بروبلين. يرتبط بعدد من صفاتهم الإيجابية:
- السعر بالنسبة لهم أقل بكثير من نظرائهم من المعادن.
- متانة عالية ، نظرًا لحقيقة أن البلاستيك لا يصدأ ، علاوة على ذلك ، فهو عمليًا لا يودع الرواسب.
- لا يحتاج للرسم.
ومع ذلك ، يجب ألا يغيب عن البال أنه ليست كل أنواع أنابيب البولي بروبلين مناسبة لأنظمة التدفئة. الحقيقة هي أنه يجب أن يكون لديهم بالضرورة طبقة تقوية تمنع التمدد الحراري الكبير لخط الأنابيب.
أنابيب البولي بروبلين المقواة
علاوة على ذلك ، من المستحسن أن تكون طبقة التسليح من الألومنيوم ، حيث يؤدي تقوية الألياف الزجاجية إلى تشبع المبرد بالأكسجين. وهذا بدوره يسبب صدأ الأسطح المعدنية للغلايات وعناصر أخرى من الإمداد الحراري. يتم تمييز الأنابيب التي تحتوي على تقوية من الألمنيوم والمناسبة لأنظمة التدفئة بـ PN25.
ملحوظة! عند اختيار الأنابيب ، يجب الانتباه إلى توحيد سماكة جدارها. للقيام بذلك ، تحتاج إلى إلقاء نظرة على قطعهم.
بالنسبة للقطر ، فإن المعلمة المثلى هي 25 مم.
في هذه الحالة ، من الضروري أيضًا شراء التجهيزات ، والتي تشمل:
مخطط توصيل مشعات أحادية الأنابيب وثنائية الأنبوب

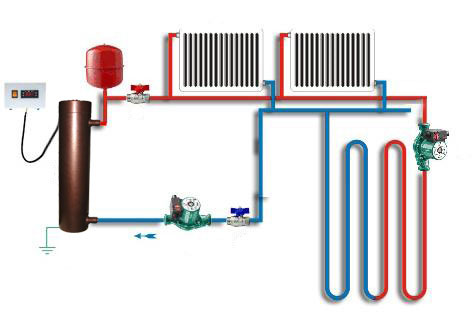

مخطط ترتيب نظام التدفئة
العنصر الرئيسي في كل نظام تدفئة هو غلاية التدفئة. من نواح كثيرة ، تعتمد عليها مخططات الأسلاك لمشعات التدفئة. إذا تم اختيار سخان قائم على الأرض ، فلا ينبغي تركيبه أعلى هيكل التدفئة ، لأن مثل هذا الترتيب يقلل من كفاءة النظام أو قد يؤدي إلى حدوث خلل في تشغيله.
عادة ، لا تحتوي هذه الغلايات على أجهزة لتنفيس الهواء ، وهذا غالبًا ما يؤدي إلى أقفال الهواء. يجب أن يؤخذ في الاعتبار أنه في حالة عدم وجود فتحة تهوية ، يجب أن يتم تثبيت أنابيب قسم الإمداد بشكل رأسي بشكل صارم.
ليس من الصعب معرفة ما إذا كان المرجل به فتحة تهوية - تحتاج إلى النظر في ما إذا كانت هناك فوهات في الجزء السفلي منها مخصصة لتوصيل المدفأة بنظام التدفئة أم لا. في هذه الحالة ، يتم توصيل خط الإمداد بأنابيب الإرجاع باستخدام مشعب خاص. عادة ، تتوفر الأنابيب لمراجل الغاز والتدفئة الكهربائية المثبتة على الحائط.
لا تحتوي بعض نماذج وحدات التسخين على مضخة دوران وخزان تمدد وجهاز تحكم في الضغط. يمكن شراء كل هذه المكونات وتثبيتها ، إذا لزم الأمر ، مع مراعاة موقعها. لذلك من المعقول وضع مضخة دائرية على أنابيب العودة.
بالنسبة لمجموعة الأمان ، يُسمح بتثبيتها في كل من قسم الإمداد بالدائرة وعلى ظهرها (اقرأ: "مجموعة الأمان للتدفئة - نجعل النظام موثوقًا به").
عند الانتهاء من ربط المشعات بالبولي بروبيلين ، يجب أن تفكر في نوع النظام الذي سيتم تثبيت المكونات الإضافية عليه. إذا كان التصميم يوفر الدوران الطبيعي لسائل التبريد ، فمن غير المحتمل أن تكون مطلوبة. في حالة توصيل المبرد بأنابيب من مادة البولي بروبيلين بتصميم دوران قسري ، فسيكون من الضروري استخدام مضخة دوران وعناصر أخرى بالإضافة إلى ذلك. بعد ذلك ، للتحقق من جودة النظام ، يتم اختبار مشعات التسخين بالضغط.
في الشقق ذات التدفئة المركزية ، أصبح من المعتاد الآن تركيب مشعات ثنائية المعدن ، وفي بناء المساكن الخاصة ، تكون أنابيب مشعاع الألمنيوم أو بطارية التدفئة الفولاذية أكثر شيوعًا.
ما هو مطلوب للتثبيت
يتطلب تركيب مشعات التدفئة من أي نوع الأجهزة والمواد الاستهلاكية. مجموعة المواد الضرورية هي نفسها تقريبًا ، ولكن بالنسبة لبطاريات الحديد الزهر ، على سبيل المثال ، تكون القوابس كبيرة ، ولم يتم تثبيت صنبور Mayevsky ، ولكن في مكان ما في أعلى نقطة في النظام ، يتم تثبيت فتحة تهوية تلقائية . لكن تركيب مشعات التسخين المصنوعة من الألومنيوم والمعدن هو نفسه تمامًا.
تحتوي الألواح الفولاذية أيضًا على بعض الاختلافات ، ولكن فقط من حيث التعليق - يتم تضمين الأقواس معها ، وعلى اللوحة الخلفية توجد أغلال خاصة مصبوبة من المعدن ، والتي يتمسك بها السخان بخطافات الأقواس.
هنا لهذه الأقواس يختتمون الخطافات
رافعة Mayevsky أو فتحة تهوية أوتوماتيكية
هذا جهاز صغير لتنفيس الهواء يمكن أن يتراكم في المبرد. يتم وضعه على منفذ علوي مجاني (جامع). يجب أن يكون على كل سخان عند تركيب مشعات الألومنيوم والمعدنين. حجم هذا الجهاز أصغر بكثير من قطر المشعب ، لذا يلزم وجود محول آخر ، لكن صنابير Mayevsky تأتي عادةً مع محولات ، ما عليك سوى معرفة قطر المشعب (أبعاد التوصيل).

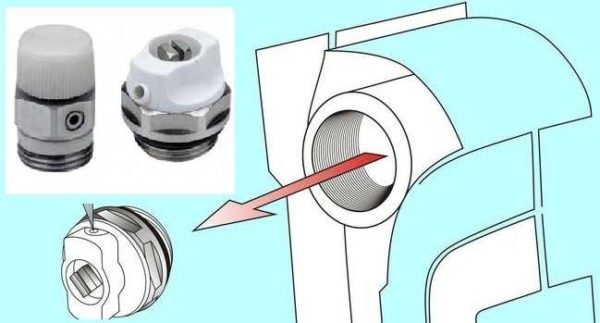

رافعة Mayevsky وطريقة تركيبها
بالإضافة إلى رافعة Mayevsky ، هناك أيضًا فتحات تهوية أوتوماتيكية.يمكن أيضًا وضعها على مشعات ، لكنها أكبر قليلاً ولسبب ما لا تتوفر إلا في علبة نحاسية أو مطلية بالنيكل. ليس في المينا البيضاء. بشكل عام ، الصورة غير جذابة ، وعلى الرغم من أنها تنكمش تلقائيًا ، إلا أنه نادرًا ما يتم تثبيتها.
هذا ما يبدو عليه فتحات التهوية الأوتوماتيكية المدمجة (توجد نماذج أكبر حجمًا)
يوجد أربعة مخارج للرادياتير مع وصلة جانبية. اثنان منهم مشغولان بخطوط أنابيب الإمداد والعودة ، ورافعة Mayevsky مثبتة على الثالث. المدخل الرابع مغلق بسدادة. غالبًا ما يتم طلاءه ، مثل معظم البطاريات الحديثة ، بالمينا البيضاء ولا يفسد المظهر على الإطلاق.
مكان وضع القابس وصنبور Mayevsky بطرق توصيل مختلفة
أغلق الصبابات
ستحتاج إلى اثنين من الصمامات الكروية أو صمامات الإغلاق مع إمكانية الضبط. يتم وضعها على كل بطارية عند الإدخال والإخراج. إذا كانت هذه صمامات كروية عادية ، فهناك حاجة إليها بحيث يمكنك ، إذا لزم الأمر ، إيقاف تشغيل الرادياتير وإزالته (الإصلاح الطارئ ، والاستبدال أثناء موسم التدفئة). في هذه الحالة ، حتى لو حدث شيء للرادياتير ، فسوف تقوم بقطعه ، وسيعمل باقي النظام. ميزة هذا الحل هي السعر المنخفض للصمامات الكروية ، والناقض هو استحالة ضبط نقل الحرارة.
صنابير تدفئة المبرد
يتم تنفيذ نفس المهام تقريبًا ، ولكن مع القدرة على تغيير شدة تدفق سائل التبريد ، بواسطة صمامات التحكم في الإغلاق. إنها أغلى ثمناً ، لكنها تسمح لك أيضًا بضبط نقل الحرارة (تصغيره) ، وهي تبدو أفضل من الخارج ، فهي متوفرة في إصدارات مستقيمة وزاوية ، لذا يكون الربط نفسه أكثر دقة.
إذا رغبت في ذلك ، يمكنك وضع منظم حرارة على إمداد المبرد بعد الصمام الكروي. هذا جهاز صغير نسبيًا يسمح لك بتغيير خرج الحرارة للسخان. إذا لم يسخن المبرد جيدًا ، فلا يمكن تثبيته - بل سيكون أسوأ ، لأنه لا يمكنه إلا تقليل التدفق. توجد وحدات تحكم مختلفة في درجة الحرارة للبطاريات - إلكترونية تلقائية ، ولكن في أغلب الأحيان تستخدم أبسطها - ميكانيكي.
المواد والأدوات ذات الصلة
ستحتاج أيضًا إلى خطافات أو أقواس لتعلقها على الجدران. عددهم يعتمد على حجم البطاريات:
- إذا كانت الأقسام لا تزيد عن 8 أو كان طول المبرد لا يزيد عن 1.2 متر ، فإن نقطتي ربط من الأعلى وواحدة من الأسفل كافية ؛
- لكل 50 سم أو 5-6 أقسام تالية ، أضف قفلًا واحدًا من أعلى وأسفل.
Takde بحاجة إلى شريط دخان أو لف كتان ، معجون سباكة لإغلاق المفاصل. ستحتاج أيضًا إلى تمرين مع المثاقب ، ومستوى (المستوى أفضل ، لكن الفقاعة العادية مناسبة أيضًا) ، وعدد معين من المسامير. ستحتاج أيضًا إلى معدات لتوصيل الأنابيب والتجهيزات ، لكن ذلك يعتمد على نوع الأنابيب. هذا كل شئ.
ما يمكن أن يكون ربط أنابيب البولي بروبلين
يمكن أن تكون أنابيب نظام التدفئة المنزلية مختلفة تمامًا. الشيء هو أن المستهلك يحاول دائمًا تقليل كمية المواد الاستهلاكية ، بينما يحاول تجهيز المشعات في جميع الغرف المدفأة.
يجب أن يقال على الفور أن هذه آثار من الماضي. على عكس الأنابيب المعدنية باهظة الثمن ، فإن المواد الاستهلاكية من مادة البولي بروبيلين أرخص بكثير وأسهل في التركيب. لذلك ، فإن التوفير في طول خط الأنابيب لا يستحق كل هذا العناء. اختر نوع الربط الذي سيحقق أكبر فائدة في حالتك. العوامل الوحيدة التي قد تؤثر على اختيار نوع الربط هي العوامل التالية:
- ما هو مخطط التدفئة المستخدم (نظام أحادي الأنابيب أو ثنائي الأنابيب) ؛
- ما نوع توصيل المبرد الذي اخترته (قطري أو جانبي أو سفلي).
كقاعدة عامة ، عند استخدام أي مخطط تسخين: أنبوب واحد أو أنبوبان ، يمكن استخدام أي نوع من التوصيلات لمشعات التدفئة.
وفقًا للخبراء ، فإن وضع خط الأنابيب ضروري لتقليل عدد الانحناءات.يظل الطريق السريع السلس مقاومًا للأحمال الهيدروديناميكية. سيقلل خط الأنابيب من عدد المناطق التي يمكن أن يتراكم فيها الهواء.
لربط نظام التسخين أحادي الدائرة والدائرة المزدوجة باستخدام أنابيب البولي بروبلين ، هناك بعض الخصائص المميزة.
- عادة في مثل هذا النظام ، يتم استخدام اتصال تسلسلي للمشعات ؛
- يتم دائمًا تثبيت الممر الجانبي أمام البطارية ، وربط أنبوب الإمداد وأنبوب الإرجاع. أثناء التشغيل العادي لنظام التدفئة ، لا يتم تنشيط التجاوز. أثناء الصيانة الوقائية أو في حالة الطوارئ ، يتم إيقاف إمداد المبرد بالمياه. المبرد يدور بحرية عبر المجازة.
- يتم استخدام اتصال متوازي ومتسلسل للبطاريات ؛
- كلا أنابيب الرادياتير متصلة بأنابيب مختلفة. الجزء العلوي متصل بأنبوب الإمداد ، وأنبوب الفرع السفلي متصل بالعودة. عادة في نظامي الأنابيب ، يتم توصيل المشعات بالتوازي ، وبالتالي فإن تركيب المجازات غير مطلوب.
يتم تنفيذ ربط أنابيب البولي بروبلين بالمشعات بطريقتين: عن طريق اللحام واستخدام التركيبات. يتم تركيب المشعات وتوصيلها باستخدام مكواة لحام ومفاتيح سباكة لأمريكي.
الخيار الأول هو نظام أحادي الأنبوب
كقاعدة عامة ، يتم اللجوء إلى مخططات من هذه الفئة كجزء من تشييد المباني متعددة الطوابق. يتم إدخال كل جهاز لنقل الحرارة في نوع من الفجوة في أنبوب واحد للنظام بأكمله. من خلال هذا الأنبوب ، يتحرك المبرد على طول الخط بأكمله ، ويتم أيضًا تنفيذ الماء العائد من خلاله. يتم توصيل البطاريات في تسلسل معين ، أي بالبطاريات التي تم تركيبها فيها في هيكل الناهض. نظرًا لخصائص تصميم التوصيل المتسلسل ، من الواضح أن المبرد الأول في النظام سوف يسخن دائمًا بشكل أفضل ، وبالتالي ، فإنه سوف يقوم أيضًا بتسخين الغرف بترتيب أكبر من حيث الحجم ، في حين أن العنصر الأخير في الدائرة سيعطي أقل كمية من الطاقة الحرارية.
يمكن ترقية التركيب قليلاً لتحسين أداء نظام التدفئة ككل. لذلك ، يقدم الخبراء في صناعة البناء خيارين رئيسيين لتنظيم تدفئة المباني متعددة الطوابق ، وهما توفير المبرد في الأعلى والأسفل:
- لذلك ، عند الحديث عن أعلى مصدر ، يجب أن يقال أن الماء يتحرك داخل أنبوب مستقيم ، ويصل إلى العنصر العلوي في الناهض. بعد الوصول إلى ما يسمى بـ "القمة" ، ينخفض المبرد ، في نفس الوقت يملأ ويسخن المشعات ، بالطبع ، بدءًا من الأعلى.
- من أجل توفير المال والمواد الاستهلاكية وتكاليف العمالة العامة للبناء ، يفضل المصممون في كثير من الأحيان مخططًا يوفر إمدادات المياه من الأسفل. كجزء من مخطط الأنابيب هذا ، يتم توصيل أجهزة التبادل الحراري بأنبوب يذهب إلى الطابق العلوي ؛ وهناك أيضًا بطاريات على خط المصب.
لن يوفر نظام الأنبوبين الكثير ، ولكنه سيوفر الحرارة
نظام الأنبوب الواحد هو الخيار الأمثل وبالتالي الأكثر استخدامًا للمنازل الريفية الخاصة ، والتي لا يزيد ارتفاعها عن طابق واحد. هذا أمر مفهوم ، لأنه مخطط أحادي الأنابيب يسمح لك بتوفير المال أثناء عملية البناء وأثناء موسم التدفئة. بالإضافة إلى ذلك ، سيكون من الأسهل بكثير على مالك المنزل الذي يتم فيه تنفيذ مثل هذا البناء تحديد الاتجاه الذي تتحرك فيه المياه في الأنابيب.
هذا مهم ، لأنه عند توصيل المشعات بالجزء الرئيسي ، يجب أن تفهم بوضوح الفتحة التي ستتلقى المبرد وأيها سيعطي منفذًا للماء
تجدر الإشارة إلى أن هذا المخطط به عدد كبير من أوجه القصور وغالبًا ما لا يلبي متطلبات سكان المنزل.
نظام الأنبوب الواحد غير فعال للغاية
