كيفية حساب عدد مشعات التدفئة

تعديل النتائج

من أجل الحصول على حساب أكثر دقة ، يجب أن تأخذ في الاعتبار أكبر عدد ممكن من العوامل التي تقلل أو تزيد من فقدان الحرارة. هذا ما تصنعه الجدران ومدى عزلها جيدًا ، وحجم النوافذ ، ونوع الزجاج الذي تحتوي عليه ، وعدد الجدران في الغرفة المواجهة للشارع ، وما إلى ذلك. للقيام بذلك ، هناك معاملات تحتاج من خلالها إلى مضاعفة القيم الموجودة لفقدان حرارة الغرفة.

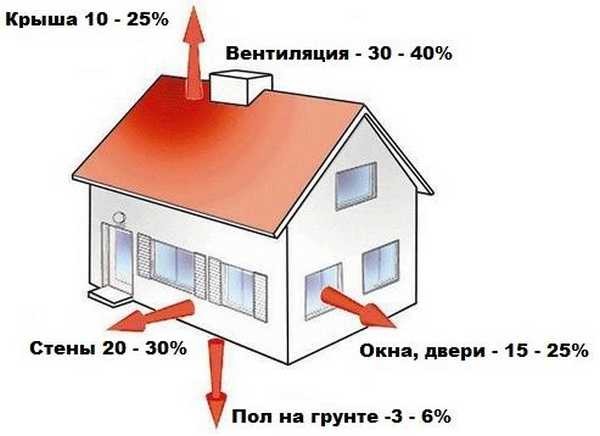

يعتمد عدد المشعات على مقدار فقد الحرارة

Windows مسؤول عن 15٪ إلى 35٪ من فقدان الحرارة. يعتمد الشكل المحدد على حجم النافذة ومدى عزلها جيدًا. لذلك ، هناك نوعان من المعاملات المقابلة:

• نسبة مساحة النافذة إلى مساحة الأرضية:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• تزجيج:
  • نافذة ذات زجاج مزدوج من ثلاث غرف أو أرجون في نافذة ذات زجاج مزدوج من غرفتين - 0.85
  • نافذة زجاجية مزدوجة عادية من غرفتين - 1.0
  • إطارات مزدوجة تقليدية - 1.27.

الجدران والسقف

لحساب الخسائر ، تعتبر مادة الجدران ، ودرجة العزل الحراري ، وعدد الجدران التي تواجه الشارع مهمة. فيما يلي معاملات هذه العوامل.

• تعتبر الجدران المبنية من الطوب بسمك من الطوبين هي القاعدة - 1.0
• غير كاف (غائب) - 1.27
• جيد - 0.8

وجود حوائط خارجية:

• في الداخل - لا خسارة ، معامل 1.0
• واحد - 1.1
• اثنان - 1.2
• ثلاثة - 1.3

يتأثر مقدار فقد الحرارة بما إذا كانت الغرفة مسخنة أم لا توجد في الأعلى. إذا كانت هناك غرفة مدفأة صالحة للسكن أعلاه (الطابق الثاني من المنزل ، أو شقة أخرى ، وما إلى ذلك) ، فإن عامل الاختزال هو 0.7 ، إذا كان العلية المسخنة 0.9. من المقبول عمومًا أن العلية غير المدفأة لا تؤثر على درجة الحرارة في و (العامل 1.0).

من الضروري مراعاة ميزات المبنى والمناخ من أجل حساب عدد أقسام المبرد بشكل صحيح

إذا تم إجراء الحساب حسب المنطقة ، وكان ارتفاع الأسقف غير قياسي (يتم أخذ ارتفاع 2.7 متر كمعيار) ، عندئذٍ يتم استخدام زيادة / نقصان متناسب باستخدام معامل. يعتبر سهلا. للقيام بذلك ، قسّم الارتفاع الفعلي للأسقف في الغرفة بالمعيار 2.7 متر. احصل على النسبة المطلوبة.

لنحسب على سبيل المثال: اجعل ارتفاع الأسقف 3.0 م. نحصل على: 3.0 م / 2.7 م = 1.1. هذا يعني أن عدد أقسام المبرد ، التي تم حسابها من خلال مساحة غرفة معينة ، يجب ضربها في 1.1.

تم تحديد كل هذه المعايير والمعاملات للشقق. لمراعاة فقدان حرارة المنزل من خلال السقف والطابق السفلي / الأساس ، تحتاج إلى زيادة النتيجة بنسبة 50 ٪ ، أي معامل منزل خاص هو 1.5.

العوامل المناخية

يمكنك إجراء تعديلات حسب متوسط ​​درجات الحرارة في الشتاء:

بعد إجراء جميع التعديلات المطلوبة ، ستحصل على عدد أكثر دقة من المشعات المطلوبة لتدفئة الغرفة ، مع مراعاة معايير المبنى. لكن هذه ليست كل المعايير التي تؤثر على قوة الإشعاع الحراري. هناك تفاصيل فنية أخرى سنناقشها أدناه.

خيار الحساب الأكثر دقة

من الحسابات المذكورة أعلاه ، رأينا أن أيا منها ليس دقيقًا تمامًا ، منذ ذلك الحين حتى بالنسبة لنفس الغرف ، فإن النتائج ، وإن كانت بشكل طفيف ، لا تزال مختلفة.

إذا كنت بحاجة إلى أقصى دقة حسابية ، فاستخدم الطريقة التالية. يأخذ في الاعتبار العديد من العوامل التي يمكن أن تؤثر على كفاءة التدفئة وغيرها من المؤشرات الهامة.

بشكل عام ، تحتوي صيغة الحساب على الشكل التالي:

T \ u003d 100 W / m 2 * A * B * C * D * E * F * G * S ،

• حيث T هو إجمالي كمية الحرارة المطلوبة لتدفئة الغرفة المعنية ؛
• S هي مساحة الغرفة المدفئة.

تحتاج باقي المعاملات إلى دراسة أكثر تفصيلاً. لذلك ، يأخذ المعامل A في الاعتبار ميزات زجاج الغرفة.

ملامح تزجيج الغرفة

• 1.27 للغرف ذات النوافذ الزجاجية بزجاجين فقط ؛
• 1.0 - للغرف ذات النوافذ المزودة بزجاج مزدوج ؛
• 0.85 - إذا كانت النوافذ بها زجاج ثلاثي.

يأخذ المعامل B في الاعتبار ميزات عزل جدران الغرفة.

ملامح عزل جدران الغرفة

• إذا كان العزل غير فعال. يُفترض أن يكون المعامل 1.27 ؛
• مع عزل جيد (على سبيل المثال ، إذا كانت الجدران مبنية من طوبتين أو معزولة عن قصد باستخدام عازل حراري عالي الجودة). يتم استخدام معامل يساوي 1.0 ؛
• مع مستوى عال من العزل - 0.85.

يشير المعامل C إلى نسبة المساحة الإجمالية لفتحات النوافذ وسطح الأرضية في الغرفة.

نسبة المساحة الإجمالية لفتحات النوافذ وسطح الأرضية في الغرفة

تبدو التبعية كما يلي:

• بنسبة 50٪ ، المعامل C هو 1.2 ؛
• إذا كانت النسبة 40٪ ، فاستخدم العامل 1.1 ؛
• بنسبة 30٪ ، يتم تقليل قيمة المعامل إلى 1.0 ؛
• في حالة النسبة المئوية الأصغر ، يتم استخدام معاملات 0.9 (لـ 20٪) و 0.8 (لـ 10٪).

يشير المعامل D إلى متوسط ​​درجة الحرارة في أبرد فترة في السنة.

توزيع الحرارة في الغرفة عند استخدام المشعات

تبدو التبعية كما يلي:

• إذا كانت درجة الحرارة -35 وأقل ، يؤخذ المعامل يساوي 1.5 ؛
• عند درجات حرارة تصل إلى -25 درجة ، يتم استخدام قيمة 1.3 ؛
• إذا كانت درجة الحرارة لا تقل عن -20 درجة ، يتم الحساب بمعامل يساوي 1.1 ؛
• يجب على سكان المناطق التي لا تقل فيها درجة الحرارة عن -15 استخدام معامل 0.9 ؛
• إذا كانت درجة الحرارة في الشتاء لا تقل عن -10 ، فاحسب بمعامل 0.7.

يشير المعامل E إلى عدد الجدران الخارجية.

عدد الحوائط الخارجية

إذا كان هناك جدار خارجي واحد فقط ، فاستخدم العامل 1.1. بجدارين ، زيادته إلى 1.2 ؛ مع ثلاثة - ما يصل إلى 1.3 ؛ إذا كان هناك 4 جدران خارجية ، استخدم عامل 1.4.

يأخذ معامل F في الاعتبار ميزات الغرفة أعلاه. التبعية هي:

• إذا كانت هناك مساحة علية غير مدفأة أعلاه ، يُفترض أن يكون المعامل 1.0 ؛
• إذا تم تسخين العلية - 0.9 ؛
• إذا كان الجار في الطابق العلوي عبارة عن غرفة معيشة مُدفأة ، فيمكن تقليل المعامل إلى 0.8.

والمعامل الأخير للصيغة - G - يأخذ في الاعتبار ارتفاع الغرفة.

• في الغرف ذات الأسقف 2.5 متر ، يتم الحساب باستخدام معامل يساوي 1.0 ؛
• إذا كان سقف الغرفة 3 أمتار ، يزداد المعامل إلى 1.05 ؛
• مع ارتفاع سقف 3.5 متر ، عد بعامل 1.1 ؛
• يتم حساب الغرف ذات السقف البالغ 4 أمتار بمعامل 1.15 ؛
• عند حساب عدد أقسام البطارية لتدفئة غرفة بارتفاع 4.5 متر ، قم بزيادة المعامل إلى 1.2.

يأخذ هذا الحساب في الاعتبار جميع الفروق الدقيقة الموجودة تقريبًا ويسمح لك بتحديد العدد المطلوب من أقسام وحدة التسخين بأقل خطأ. في الختام ، سيتعين عليك فقط تقسيم المؤشر المحسوب عن طريق نقل الحرارة لقسم واحد من البطارية (تحقق في جواز السفر المرفق) وبالطبع تقريب الرقم الموجود إلى أقرب قيمة صحيحة.

التدفئة المبرد حاسبة

للراحة ، يتم تضمين كل هذه المعلمات في آلة حاسبة خاصة لحساب مشعات التدفئة. يكفي تحديد جميع المعلمات المطلوبة - والنقر فوق الزر "CALCULATE" سيعطي النتيجة المرجوة على الفور:

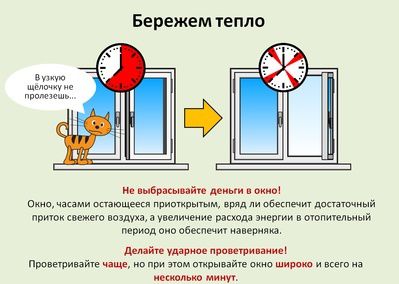

نصائح لتوفير الطاقة

تحديد عدد المشعات للأنظمة أحادية الأنبوب

هناك نقطة أخرى مهمة للغاية: كل ما سبق ينطبق على نظام التدفئة ثنائي الأنابيب. عندما يدخل المبرد بنفس درجة الحرارة مدخل كل من المشعات. يعتبر نظام الأنبوب الواحد أكثر تعقيدًا: حيث يدخل الماء البارد كل سخان لاحق. وإذا كنت تريد حساب عدد المشعات لنظام أحادي الأنبوب ، فأنت بحاجة إلى إعادة حساب درجة الحرارة في كل مرة ، وهذا أمر صعب ويستغرق وقتًا طويلاً. أي مخرج؟ أحد الاحتمالات هو تحديد قوة المشعات بالنسبة لنظام ثنائي الأنابيب ، ثم إضافة أقسام بما يتناسب مع انخفاض الطاقة الحرارية لزيادة نقل الحرارة للبطارية ككل.

في نظام أحادي الأنابيب ، يصبح الماء لكل مشعاع أكثر برودة وبرودة.

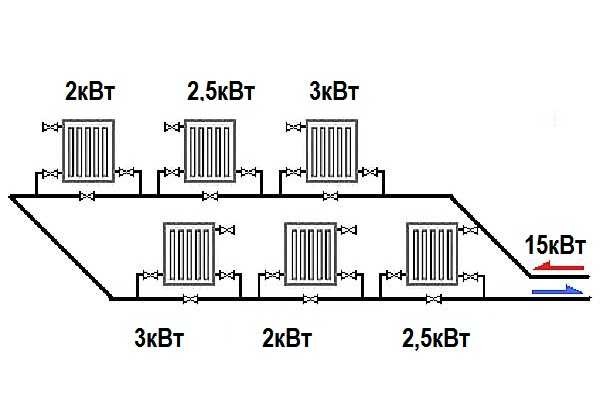

دعنا نوضح بمثال. يوضح الرسم البياني نظام تسخين أحادي الأنبوب بستة مشعات. تم تحديد عدد البطاريات للأسلاك ثنائية الأنابيب. الآن أنت بحاجة إلى إجراء تعديل. بالنسبة للسخان الأول ، يبقى كل شيء كما هو. الثاني يتلقى المبرد بدرجة حرارة منخفضة.نحدد النسبة المئوية لانخفاض الطاقة ونزيد عدد الأقسام بالقيمة المقابلة. في الصورة اتضح كما يلي: 15kW-3kW = 12kW. نجد النسبة المئوية: انخفاض درجة الحرارة 20٪. وفقًا لذلك ، للتعويض ، نزيد عدد المشعات: إذا كنت بحاجة إلى 8 قطع ، فستزيد بنسبة 20٪ - 9 أو 10 قطع. هذا هو المكان الذي تكون فيه معرفة الغرفة مفيدة: إذا كانت غرفة نوم أو حضانة ، فقم بتقريبها ، إذا كانت غرفة معيشة أو غرفة أخرى مماثلة ، فقم بتدويرها لأسفل

كما أنك تأخذ في الحسبان الموقع المتعلق بالنقاط الأساسية: في الشمال تقرب لأعلى ، في الجنوب - لأسفل

في الأنظمة أحادية الأنابيب ، تحتاج إلى إضافة أقسام إلى المشعات الموجودة على طول الفرع

من الواضح أن هذه الطريقة ليست مثالية: بعد كل شيء ، اتضح أن البطارية الأخيرة في الفرع يجب أن تكون ضخمة ببساطة: وفقًا للمخطط ، يتم تزويد المبرد بسعة حرارية معينة مساوية لقوته إلى مدخلاته ، و من غير الواقعي إزالة كل 100٪ عمليًا. لذلك ، عند تحديد قدرة المرجل للأنظمة أحادية الأنابيب ، فإنها عادة ما تأخذ بعض الهامش ، وتضع صمامات الإغلاق وتوصيل المشعات عبر ممر جانبي بحيث يمكن ضبط نقل الحرارة ، وبالتالي تعويض الانخفاض في درجة حرارة المبرد. يتبع كل هذا شيء واحد: يجب زيادة عدد و / أو أبعاد المشعات في نظام أحادي الأنبوب ، وكلما ابتعدت عن بداية الفرع ، يجب تثبيت المزيد والمزيد من الأقسام.

يعد الحساب التقريبي لعدد أقسام مشعات التدفئة أمرًا بسيطًا وسريعًا. لكن التوضيح ، اعتمادًا على جميع ميزات المبنى وحجمه ونوع الاتصال والموقع يتطلب الاهتمام والوقت. لكن يمكنك بالتأكيد تحديد عدد السخانات لخلق جو مريح في الشتاء.

كيفية حساب أقسام المبرد حسب حجم الغرفة

لا يأخذ هذا الحساب في الحسبان المساحة فحسب ، بل أيضًا ارتفاع الأسقف ، لأنك تحتاج إلى تسخين كل الهواء في الغرفة. لذلك هذا النهج له ما يبرره. وفي هذه الحالة يكون الإجراء مشابهًا. نحدد حجم الغرفة ، وبعد ذلك ، وفقًا للمعايير ، نكتشف مقدار الحرارة اللازمة لتسخينها:

• في لوحة المنزل ، يلزم 41 واط لتسخين متر مكعب من الهواء ؛
• في منزل من الطوب على m 3 - 34W.

تحتاج إلى تسخين الحجم الكامل للهواء في الغرفة ، لذلك من الأصح حساب عدد المشعات حسب الحجم

دعونا نحسب كل شيء لنفس الغرفة بمساحة 16 م 2 ونقارن النتائج. دع ارتفاع السقف يكون 2.7 م. الحجم: 16 * 2.7 = 43.2 م 3.

بعد ذلك ، نحسب الخيارات في لوحة ومنزل من الطوب:

• في منزل لوحة. الحرارة المطلوبة للتدفئة هي 43.2 م 3 * 41 فولت = 1771.2 وات. إذا أخذنا جميع الأقسام نفسها بقوة 170 واط ، فسنحصل على: 1771 واط / 170 واط = 10.418 قطعة (11 قطعة).
• في منزل من الطوب. الحرارة مطلوبة 43.2 م 3 * 34 وات = 1468.8 وات. نحن نعتبر المشعات: 1468.8 واط / 170 واط = 8.64 قطعة (9 قطع).

كما ترى ، الفرق كبير جدًا: 11 قطعة و 9 قطعة. علاوة على ذلك ، عند الحساب حسب المنطقة ، حصلنا على متوسط ​​القيمة (إذا تم تقريبه في نفس الاتجاه) - 10 قطع.

حساب دقيق للغاية لمشعات التدفئة

أعلاه ، قدمنا ​​كمثال عملية حسابية بسيطة للغاية لعدد مشعات التسخين لكل منطقة. لا يأخذ في الاعتبار العديد من العوامل ، مثل جودة العزل الحراري للجدران ، ونوع التزجيج ، ودرجة الحرارة الخارجية الدنيا ، والعديد من العوامل الأخرى. باستخدام حسابات مبسطة ، يمكننا ارتكاب أخطاء ، ونتيجة لذلك تتحول بعض الغرف إلى برودة وبعضها شديد الحرارة. يمكن تصحيح درجة الحرارة باستخدام الصمامات ، ولكن من الأفضل توقع كل شيء مقدمًا - إذا كان ذلك من أجل توفير المواد فقط.

إذا كنت تهتم أثناء تشييد منزلك بالعزل ، فستوفر الكثير في المستقبل على التدفئة. كيف يتم الحساب الدقيق لعدد مشعات التدفئة في منزل خاص؟ سنأخذ في الاعتبار المعاملات المتناقصة والمتزايدة

لنبدأ بالزجاج. إذا تم تركيب نوافذ مفردة في المنزل ، فإننا نستخدم معامل 1.27. بالنسبة للزجاج المزدوج ، لا ينطبق المعامل (في الواقع ، هو 1.0).إذا كان المنزل يحتوي على زجاج ثلاثي ، فإننا نطبق عامل تخفيض قدره 0.85

كيف يتم الحساب الدقيق لعدد مشعات التدفئة في منزل خاص؟ سنأخذ في الاعتبار المعاملات المتناقصة والمتزايدة. لنبدأ بالزجاج. إذا تم تركيب نوافذ مفردة في المنزل ، فإننا نستخدم معامل 1.27. بالنسبة للزجاج المزدوج ، لا ينطبق المعامل (في الواقع ، هو 1.0). إذا كان المنزل يحتوي على زجاج ثلاثي ، فإننا نطبق عامل تخفيض قدره 0.85.

هل جدران المنزل مبطنة بطوبتين أم يتم توفير العزل في تصميمها؟ ثم نطبق المعامل 1.0. إذا قمت بتوفير عزل حراري إضافي ، يمكنك استخدام عامل تخفيض 0.85 بأمان - ستنخفض تكاليف التدفئة. إذا لم يكن هناك عزل حراري ، فإننا نطبق عامل ضرب 1.27.

لاحظ أن تدفئة المنزل بنوافذ مفردة وسوء العزل الحراري يؤدي إلى خسارة كبيرة في الحرارة (والمال). عند حساب عدد بطاريات التدفئة لكل منطقة ، من الضروري مراعاة نسبة مساحة الأرضيات والنوافذ

من الناحية المثالية ، هذه النسبة هي 30٪ - في هذه الحالة ، نستخدم معامل 1.0. إذا كنت تحب النوافذ الكبيرة ، وكانت النسبة 40٪ ، فعليك تطبيق معامل 1.1 ، وبنسبة 50٪ تحتاج لمضاعفة القوة بمعامل 1.2. إذا كانت النسبة 10٪ أو 20٪ ، تطبيق عوامل التخفيض 0.8 أو 0.9

عند حساب عدد بطاريات التدفئة لكل منطقة ، من الضروري مراعاة نسبة مساحة الأرضيات والنوافذ. من الناحية المثالية ، هذه النسبة هي 30٪ - في هذه الحالة ، نستخدم معامل 1.0. إذا كنت تحب النوافذ الكبيرة ، وكانت النسبة 40٪ ، فعليك تطبيق معامل 1.1 ، وبنسبة 50٪ تحتاج لمضاعفة القوة بمعامل 1.2. إذا كانت النسبة 10٪ أو 20٪ ، فإننا نطبق عوامل الاختزال 0.8 أو 0.9.

ارتفاع السقف هو نفس القدر من الأهمية المعلمة. هنا نستخدم المعاملات التالية:

جدول لحساب عدد أقسام المبرد حسب مساحة الغرفة وارتفاع الأسقف.

هل يوجد علية خلف السقف أو غرفة جلوس أخرى؟ وهنا نطبق معاملات إضافية. إذا كان هناك علية ساخنة في الطابق العلوي (أو مع عازل) ، فإننا نضرب الطاقة بمقدار 0.9 ، وإذا كان المسكن 0.8. هل هناك علية عادية غير مدفأة خلف السقف؟ نطبق معامل 1.0 (أو ببساطة لا نأخذه في الحسبان).

بعد الأسقف ، دعنا نتناول الجدران - ها هي المعاملات:

• جدار خارجي واحد - 1.1 ؛
• جداران خارجيان (غرفة الزاوية) - 1.2 ؛
• ثلاثة جدران خارجية (الغرفة الأخيرة في منزل ممدود ، كوخ) - 1.3 ؛
• أربعة جدران خارجية (منزل من غرفة واحدة ، مبنى خارجي) - 1.4.

أيضًا ، يتم أخذ متوسط ​​درجة حرارة الهواء في أبرد فترة شتاء في الاعتبار (نفس المعامل الإقليمي):

• بارد حتى -35 درجة مئوية - 1.5 (هامش كبير جدًا يسمح لك بعدم التجميد) ؛
• الصقيع وصولاً إلى -25 درجة مئوية - 1.3 (مناسب لسيبيريا) ؛
• درجة حرارة تصل إلى -20 درجة مئوية - 1.1 (وسط روسيا) ؛
• درجة حرارة تصل إلى -15 درجة مئوية - 0.9 ؛
• تنخفض درجة الحرارة إلى -10 درجة مئوية - 0.7.

يتم استخدام المعاملين الأخيرين في المناطق الجنوبية الحارة. ولكن حتى هنا من المعتاد ترك إمداد قوي في حالة الطقس البارد أو خاصة للأشخاص الذين يحبون الحرارة.

بعد تلقي الطاقة الحرارية النهائية اللازمة لتدفئة الغرفة المختارة ، يجب تقسيمها على نقل الحرارة لقسم واحد. نتيجة لذلك ، سوف نحصل على العدد المطلوب من الأقسام وسنكون قادرين على الذهاب إلى المتجر

يرجى ملاحظة أن هذه الحسابات تفترض قدرة تسخين أساسية تبلغ 100 واط لكل 1 متر مربع. م

إذا كنت تخشى ارتكاب أخطاء في الحسابات ، فاطلب المساعدة من متخصصين متخصصين. سيقومون بإجراء الحسابات الأكثر دقة وحساب ناتج الحرارة المطلوب للتدفئة.

حساب مشعات التدفئة حسب المنطقة لمنزل ريفي خاص

إذا كانت القاعدة بالنسبة للشقق في مبنى متعدد الطوابق هي 100 واط لكل متر مربع من الغرفة ، فلن يعمل هذا الحساب لمنزل خاص.

بالنسبة للطابق الأول ، الطاقة 110-120 واط ، للطابق الثاني واللاحقة - 80-90 واط. في هذا الصدد ، تعتبر المباني متعددة الطوابق أكثر اقتصادا.

يتم حساب قوة مشعات التدفئة حسب المنطقة في منزل خاص وفقًا للصيغة التالية:

N = S × 100 / ف

في منزل خاص ، يوصى بأخذ أقسام بهامش صغير ، هذا لا يعني أنها ستجعلك ساخنًا ، فقط كلما اتسع نطاق السخان ، يجب توفير درجة حرارة منخفضة للرادياتير. وفقًا لذلك ، كلما انخفضت درجة حرارة المبرد ، زاد طول نظام التدفئة ككل.

من الصعب للغاية مراعاة جميع العوامل التي لها أي تأثير على نقل الحرارة لجهاز التسخين.

في هذه الحالة ، من المهم جدًا حساب فقد الحرارة بشكل صحيح ، والذي يعتمد على حجم فتحات النوافذ والأبواب وفتحات التهوية. ومع ذلك ، فإن الأمثلة التي تمت مناقشتها أعلاه تجعل من الممكن تحديد العدد المطلوب من أقسام المبرد بأكبر قدر ممكن من الدقة وفي نفس الوقت ضمان نظام درجة حرارة مريح في الغرفة.

لماذا تحتاج إلى جيب صغير على الجينز؟ يعلم الجميع أن هناك جيبًا صغيرًا على الجينز ، لكن القليل منهم فكر في سبب الحاجة إليه. ومن المثير للاهتمام أنه كان في الأصل مكانًا لجبل.

10 أطفال مشهورين رائعين يبدون مختلفين تمامًا اليوم يمر الوقت ويومًا ما يصبح المشاهير الصغار بالغين لا يمكن التعرف عليهم الفتيان والفتيات الجميلات يتحولن إلى ق.

11 علامة غريبة على أنك جيد في السرير هل تريد أيضًا أن تصدق أنك تمنح شريكك الرومانسي المتعة في السرير؟ على الأقل أنت لا تريد أن تحمر خجلاً وتعتذر.

هذه الأشياء العشرة الصغيرة التي يلاحظها الرجل دائمًا في المرأة هل تعتقد أن رجلك لا يعرف شيئًا عن علم النفس الأنثوي؟ هذا ليس صحيحا. لن يختبئ أي تافه واحد من أنظار الشريك الذي يحبك. وهنا 10 أشياء.

كيف تبدو أصغر سنًا: أفضل قصات شعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

7 أجزاء من الجسم لا يجب أن تلمسها فكر في جسمك كمعبد: يمكنك استخدامه ، ولكن هناك بعض الأماكن المقدسة التي لا يجب عليك لمسها. عرض البحث.

كيفية حساب عدد أقسام المبرد

لحساب عدد المشعات ، توجد عدة طرق ، لكن جوهرها واحد: اكتشف الحد الأقصى لفقد الحرارة في الغرفة ، ثم احسب عدد السخانات اللازمة لتعويضها.

هناك طرق حساب مختلفة. أبسطها تعطي نتائج تقريبية. ومع ذلك ، يمكن استخدامها إذا كانت الغرف قياسية أو تطبق معاملات تسمح لك بمراعاة الظروف "غير القياسية" الحالية لكل غرفة معينة (غرفة زاوية ، شرفة ، نافذة كاملة الجدار ، إلخ). هناك عملية حسابية أكثر تعقيدًا بالصيغ. لكن في الواقع ، هذه هي نفس المعاملات ، تم جمعها فقط في صيغة واحدة.

هناك طريقة أخرى. يحدد الخسائر الفعلية. جهاز خاص - مصور حراري - يحدد الفقد الفعلي للحرارة. وبناءً على هذه البيانات ، قاموا بحساب عدد المشعات اللازمة لتعويضها. ميزة أخرى لهذه الطريقة هي أن صورة المصور الحراري تظهر بالضبط المكان الذي تترك فيه الحرارة أكثر نشاطًا. قد يكون هذا زواجًا في العمل أو في مواد البناء ، صدعًا ، إلخ. لذلك في نفس الوقت يمكنك تصحيح الوضع.

يعتمد حساب المشعات على فقد الحرارة في الغرفة وإخراج الحرارة المقدر للأقسام

ميزات مشعات ثنائية المعدن

أصبحت المشعات ثنائية المعدن أكثر شيوعًا اليوم. هذا هو بديل جدير لليأس "الزهر" التي عفا عليها الزمن. البادئة "bi" تعني "اثنان" ، أي يتم استخدام معدنين في صناعة المشعات - الصلب والألمنيوم. تمثل هيكل من الألومنيوم يوجد به أنبوب فولاذي.هذا المزيج في حد ذاته هو الأمثل. يضمن الألمنيوم موصلية حرارية عالية ، ويضمن الفولاذ عمر خدمة طويل والقدرة على تحمل انخفاض الضغط بسهولة في شبكة التدفئة.

للجمع بين ما يبدو غير متوافق ، أصبح من الممكن بفضل تقنية الإنتاج الخاصة. يتم تصنيع مشعات ثنائية المعدن عن طريق اللحام النقطي أو القولبة بالحقن.

مزايا مشعات التدفئة ثنائية المعدن

إذا تحدثنا عن المزايا ، فإن المشعات ثنائية المعدن لها الكثير منها. دعونا ننظر في أهمها.

• حياة طويلة". جودة بناء عالية و "اتحاد" موثوق به بين معدنين يحول المشعات إلى "كبد طويل". يمكنهم الخدمة بانتظام لمدة تصل إلى 50 عامًا ؛
• قوة. القلب الفولاذي لا يخاف من ارتفاع الضغط المتأصل في أنظمة التدفئة لدينا ؛
• تبديد الحرارة العالية. نظرًا لوجود هيكل من الألومنيوم ، فإن المبرد ثنائي المعدن يسخن الغرفة بسرعة. في بعض الطرز ، يصل هذا الرقم إلى 190 واط ؛
• مقاومة الصدأ. الصلب فقط هو الملامس لسائل التبريد ، مما يعني أن التآكل ليس فظيعًا بالنسبة للرادياتير ثنائي المعدن. تصبح هذه الجودة ذات قيمة خاصة عند إجراء عمليات التنظيف الموسمية وتصريف المياه ؛
• مظهر لطيف ". يعتبر المبرد ثنائي المعدن ظاهريًا أكثر جاذبية من سابقه المصنوع من الحديد الزهر. لا داعي لإخفائه عن أعين المتطفلين بالستائر أو الشاشات الخاصة. بالإضافة إلى ذلك ، تختلف المشعات في اللون والتصميم. يمكنك اختيار ما تريد ؛
• وزن خفيف. يبسط إلى حد كبير عملية التثبيت. الآن لن يتطلب تركيب البطارية الكثير من الجهد والوقت ؛
• حجم مضغوط. يتم تقييم مشعات ثنائية المعدن لصغر حجمها. إنها مدمجة تمامًا وتتناسب بسهولة مع أي تصميم داخلي.

كيفية عمل الحساب

المناطق المناخية المختلفة في بلدنا لتدفئة الشقق وفقًا لقواعد وقواعد البناء القياسية لها معانيها الخاصة. في منطقة الممر الأوسط عند خط عرض موسكو أو منطقة موسكو ، ستكون هناك حاجة إلى 100 واط من الطاقة الحرارية لتسخين متر مربع واحد من مساحة المعيشة مع ارتفاع سقف يصل إلى 3 أمتار.

على سبيل المثال ، لتسخين غرفة مساحتها 20 مترًا مربعًا ، ستحتاج إلى إنفاق 20 × 100 = 2000 واط من الطاقة الحرارية. إذا كان أحد أجزاء بطارية الحديد الزهر ناتجًا حراريًا يبلغ 160 واط ، فسيبدو حساب عدد الأقسام كما يلي: 2000: 160 = 12.5. لذلك ، التقريب ، 12 قسمًا أو بطاريتين من 6 أقسام.

يمكن إجراء حسابات مماثلة لأنواع أخرى من المشعات:

عيوب الحساب المبسط

تستند الحسابات إلى الصيغ

يفترض الحساب المبسط الظروف المثالية لإغلاق شققنا. ومع ذلك ، من الضروري هنا مراعاة السمات المحددة لفترة الشتاء ، وهي:

1. يمكن أن يتسرب ما يصل إلى 50٪ من الحرارة التي يتم توفيرها للشقة من خلال فتحات النوافذ. لذلك ، فإن تركيب النوافذ ذات الزجاج المزدوج الحديثة سيقلل بشكل كبير من فقدان الحرارة.
2. تتطلب الشقق الزاوية مزيدًا من الحرارة للتدفئة ، حيث يواجه الجداران الشارع.
3. خلال موسم التدفئة ، لا يعمل نظام التدفئة المركزية دائمًا كالساعة. في بعض الأحيان تكون هناك تقلبات في درجة حرارة سائل التبريد أو الصقيع الشديد أو العواصف غير المخطط لها أو حالات القوة القاهرة الأخرى. لن توفر البطاريات التي تم تركيبها وفقًا للحساب قدرتها الكاملة على نقل الحرارة. لذلك ، عند تركيب المشعات ، يجب أن يكون عددهم أعلى بنسبة 20 ٪ من الرقم المحسوب.

اعتماد قوة المشعات على الاتصال والموقع

بالإضافة إلى جميع المعلمات الموضحة أعلاه ، يختلف انتقال حرارة المبرد حسب نوع التوصيل. يعتبر الاتصال المائل بمصدر من أعلى هو الأمثل ، وفي هذه الحالة لا يوجد فقدان للطاقة الحرارية. لوحظ أكبر الخسائر مع الاتصال الجانبي - 22 ٪. كل الباقي متوسط ​​في الكفاءة. نسب الخسارة التقريبية موضحة في الشكل.

فقدان الحرارة في المشعات حسب التوصيل

تنخفض القوة الفعلية للرادياتير أيضًا في وجود عناصر الحاجز. على سبيل المثال ، إذا كانت عتبة النافذة معلقة من الأعلى ، فإن نقل الحرارة ينخفض ​​بنسبة 7-8٪ ، وإذا لم يغطي المبرد بالكامل ، فإن الخسارة تكون 3-5٪. عند تركيب شاشة شبكية لا تصل إلى الأرض ، تكون الخسائر تقريبًا كما في حالة عتبة النافذة المتدلية: 7-8٪. أما إذا غطت الشاشة السخان بالكامل ، فإن انتقال الحرارة ينخفض ​​بنسبة 20-25٪.

كمية الحرارة تعتمد على التركيب

تعتمد كمية الحرارة أيضًا على موقع التثبيت.

مبدأ حساب مشعات ثنائية المعدن للغرفة

عند تثبيت مشعات ثنائية المعدن ، ستساعد أبعاد الغرفة في تحديد مقدار الطاقة التي يجب أن تتمتع بها العينة المشتراة. للقيام بذلك ، يكفي فقط مضاعفة نتائج الحساب الموصوفة أعلاه في المساحة الكاملة للمساحة المجهزة.

كما تعلم ، يتم حساب مساحة الغرفة بضرب طولها في عرضها. ولكن في حالة أن شكل الغرفة غير قياسي ويصعب حساب محيطها ، فيمكن السماح ببعض الأخطاء في الحسابات ، ولكن يجب تقريب النتيجة إلى الأعلى.

عند التفكير في معدات مثل مشعات التدفئة ، تلعب الأبعاد ثنائية المعدن للقسم أيضًا دورًا مهمًا ، حيث يجب أن يكون ارتفاعها مناسبًا لموقع تركيب هذه البطاريات (اقرأ: "أبعاد مشعات التدفئة في الارتفاع والعرض ، وكيفية حساب" ). تم بالفعل النظر في وقت سابق في إحدى معلمات الأجهزة مثل المشعات ثنائية المعدن - قوة القسم. الآن يجب أن نتناول المزيد من التفاصيل حول عدد الأجزاء الوظيفية لهذا الجهاز. لن يكون من الصعب حساب عدد الأقسام: لهذا تحتاج إلى قسمة إجمالي الطاقة المطلوبة لتدفئة الفضاء على قوة قسم واحد من نموذج الرادياتير المطلوب.

شاهد فيديو عن مزايا المشعات ثنائية المعدن:

عند الحديث عن معلمة مثل حجم مشعات التدفئة ، غالبًا ما تحتوي العينات ثنائية المعدن على عدد ثابت من الأقسام ، خاصة بالنسبة للمنتجات الحديثة. إذا كانت المجموعة مقتصرة على هذه الأجهزة فقط ، فمن الضروري اختيار النموذج الذي يكون فيه عدد الأقسام أقرب ما يمكن إلى الرقم الذي تم الحصول عليه نتيجة للحسابات. لكن ، بالطبع ، سيكون من الأصح التركيز على العينات التي تحتوي على عدد كبير من المقاطع ، لأن بعض الحرارة الزائدة لا تزال أفضل بالتأكيد من نقصها.

طريقة سريعة لحساب عدد الأقسام

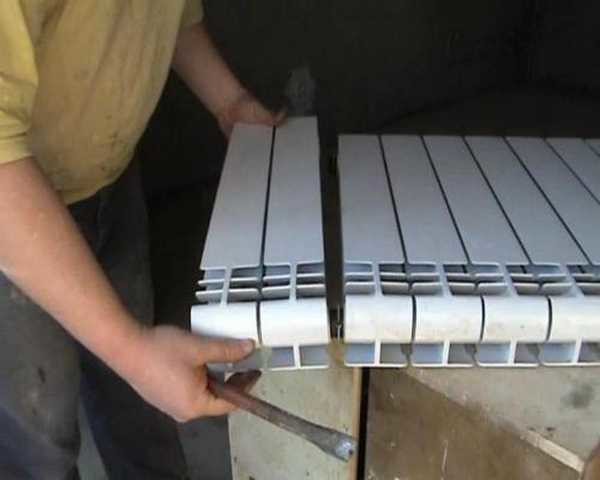

عندما يتعلق الأمر باستبدال مشعات الحديد الزهر بأخرى ثنائية المعدن ، يمكنك الاستغناء عن حسابات دقيقة

مع مراعاة عدة عوامل:

• يعطي المقطع ثنائي المعدن زيادة بنسبة عشرة بالمائة في الطاقة الحرارية مقارنة بقسم الحديد الزهر.
• مع مرور الوقت ، تنخفض كفاءة البطارية. هذا بسبب الرواسب التي تغطي الجدران داخل المبرد.
• من الأفضل أن تكون أكثر دفئًا.

يجب أن يكون عدد عناصر البطارية ثنائية المعدن هو نفسه عدد العناصر السابقة. ومع ذلك ، يزيد هذا الرقم بمقدار 1-2 قطعة. يتم ذلك لمكافحة الانخفاض المستقبلي في كفاءة السخان.

لغرفة عادية

نحن نعلم بالفعل طريقة الحساب هذه. تم وصفه في بداية المقال. دعونا نحللها بالتفصيل ، بالإشارة إلى مثال محدد. نحسب عدد الأقسام لغرفة مساحتها 40 مترًا مربعًا. م.

وفقًا لقواعد 1 متر مربع. م يتطلب 100 واط. لنفترض أن قوة قسم واحد هي 200 واط. باستخدام الصيغة ، من القسم الأول ، نجد ناتج الحرارة المطلوب للغرفة. اضرب 40 مترا مربعا. م لكل 100 واط ، نحصل على 4 كيلو واط.

لتحديد عدد الأقسام ، قسّم هذا الرقم على 200 واط. اتضح أنه بالنسبة للغرفة ذات المساحة المحددة ، ستكون هناك حاجة إلى 20 قسمًا. الشيء الرئيسي الذي يجب تذكره هو أن الصيغة مناسبة للشقق حيث يكون ارتفاع السقف أقل من 2.7 متر.

لغير قياسي

تشمل الغرف غير القياسية غرف ركنية ونهائية مع العديد من فتحات النوافذ. تشمل هذه الفئة أيضًا المساكن التي يزيد ارتفاع سقفها عن 2.7 متر.

بالنسبة للأول ، يتم الحساب وفقًا للصيغة القياسية ، ولكن يتم ضرب النتيجة النهائية بمعامل خاص ، 1 - 1.3. باستخدام البيانات التي تم الحصول عليها أعلاه: 20 قسمًا ، لنفترض أن الغرفة زاوية ولها نافذتان.

يتم الحصول على النتيجة النهائية بضرب 20 في 1.2. هذه الغرفة تتطلب 24 قسما.

إذا أخذنا نفس الغرفة ، ولكن مع ارتفاع سقف 3 أمتار ، ستتغير النتائج مرة أخرى. لنبدأ بحساب الحجم ، اضرب 40 مترًا مربعًا. م 3 أمتار. تذكر ذلك مقابل 1 متر مكعب. يتطلب م 41 وات ، نحسب الطاقة الحرارية الإجمالية. حصل على 120 متر مكعب. م اضرب ب 41 واط.

نحصل على عدد المشعات بقسمة 4920 على 200 واط. لكن الغرفة زاوية بها نافذتان ، لذلك يجب ضرب 25 في 1.2. النتيجة النهائية 30 قسم.
