مخطط اتصال مسخن التدفئة وتركيب الشاشة

سخانات مستقلة

ماذا تفعل إذا لم يكن هناك تدفئة مركزية وغاز في المرآب ، ولا يسمح تكرار زياراتك للمباني بتنظيم مخطط بغلاية تعمل بالوقود الصلب؟

في هذه الحالة ، سيكون من المنطقي استخدام الكهرباء للتدفئة.

مبرد الزيت

أبسط مبرد زيت محلي الصنع هو سجل ملحوم مألوف لدينا بالفعل مع العديد من التعديلات.

• لا توجد لحامات للتوصيل بالأنابيب.
• السجل ، كقاعدة عامة ، محمول ، مما يعني وجود الأرجل.
• الواثبات بين الأقسام موجودة على كلا الجانبين. قطرها أكبر إلى حد ما مما كانت عليه عند تجميع سجل لتسخين المياه. تتعلق التعليمات بحقيقة أن الحمل الحراري الطبيعي يتضمن حدًا أدنى من الضغط الهيدروليكي ، وإذا كان الأمر كذلك ، فيجب أن تكون المقاومة الهيدروليكية أيضًا في حدها الأدنى.
• يتم تثبيت عنصر تسخين أو عدة عناصر تسخين متوازية في نهاية القسم السفلي.
• يعمل الزيت كحامل حرارة. من الناحية المثالية - المحولات ، ولكن حتى التمرين سيفي بالغرض.
• السجل مزود بخزان توسيع مفتوح صغير. كخيار ، لا يتم إضافة الزيت قليلاً إلى الجزء العلوي من السجل ، ويتم تجهيز اللحام في الجزء العلوي بفتحة تهوية أوتوماتيكية.

سخان المبرد للسيارة

حل آخر مثير للاهتمام هو سخان المرآب محلي الصنع من المبرد.

مرقمة في الرسم التخطيطي:

1. المشعاع.
2. خزان التوسع.
3. مروحة منفاخ قسري.
4. غلاف يحمي ريش المروحة.
5. مضخة مياه.
6. أنبوب لتوريد النفط.
7. المحرك.
8. حزام محرك المروحة.
9. محرك كهربائي.
10. حامل الإطار.
11. صنبور الصرف.
12. كتلة من عناصر التسخين.
13. ستائر لضبط اتجاه تدفق الهواء.

• لا تشكل أنابيب الرادياتير المسدودة جزئيًا عائقًا. سوف يفوتون النفط.
• الأداء الأمثل للمحرك - 300-500 واط عند 1500 دورة في الدقيقة.
• لتسخين الزيت ، يتم استخدام عناصر تسخين بسعة إجمالية تصل إلى 3 كيلو واط. من الأفضل توفير تعديل تدريجي للطاقة عن طريق تشغيلها بشكل منفصل.

• نظرًا للقطر الصغير لأنابيب المبرد ، فإنه لا يستحق استخدام التعدين في هذا التصميم. زيت محول مناسب أو مضاد للتجمد A-40.
• سيكون التشغيل الأكثر كفاءة للسخان عند درجة حرارة زيت تبلغ حوالي 80 درجة مئوية. يتم تنظيم درجة الحرارة عن طريق اختيار قوة عناصر التسخين وسرعة المروحة.

عملية التركيب

أبعاد سخان الحمل الحراري تحت البلاط والمكان المناسب لها.

إذا كنت ترغب في تثبيت مسخن الأرضية بيديك ، فننصحك بالتفكير في مكان لتثبيته حتى في مرحلة تشييد المبنى - سيكون من الأسهل تنظيم مكان مناسب بعمق مناسب. و يجب أن يكون الموضع نفسه أكبر بمقدار 1-1.5 سم (على كل جانب) من الصندوق المعدني للجهاز
. في الوقت نفسه ، من الضروري التأكد من أن الجزء العلوي ، حيث سيتم وضع الشبكة الزخرفية ، على نفس المستوى مع الأرضيات المستقبلية.

بعد أن يصبح مكانه جاهزًا ، يمكنك متابعة تركيب المعدات. نقوم بإصلاح صندوق مسخن الأرضية بمساعدة السحابات المضمنة في المجموعة. نتحقق من التثبيت الصحيح باستخدام مستوى المبنى - يجب وضع السخان في مكانه بالتساوي ، دون تشوهات. يتضمن التثبيت الإضافي التوصيل بنظام تدفئة أو شبكة كهربائية - لهذا الغرض ، يتم استخدام أنابيب بلاستيكية أو خراطيم مرنة أو أنابيب معدنية بقطر مناسب.

إذا كنت تقوم بتركيب مسخن مياه ، فقم بتوفير منافذ ضحلة رفيعة لوضع الأنابيب / الخراطيم. عند تركيب جهاز كهربائي ، نوصي بوضع أسلاك التوصيل في قنوات الكابلات أو الأنابيب بحيث يمكن استبدالها دون مشاكل. نوصي بلف أنابيب الإمداد بحامل حراري في مادة عازلة للحرارة.

سيتم أيضًا ملء أنابيب المبرد بملمس التسوية.

في المرحلة التالية ، نملأ ذراع التسوية الخرساني - لقد أوشك تركيب مسخن أرضي بأيدينا على الانتهاء. يجب أن تكون نتيجة هذه المرحلة مسودة أرضية ، مع صندوق معدني بارز منها إلى حد ما. بعد ذلك ، ننتج التسوية النهائية للأرضية ، ثم ننتقل إلى وضع الأرضية. في المرحلة الأخيرة ، نضع شبكة زخرفية على الصندوق - من الأفضل أن نختارها بنفس نغمة لون الأرضيات.

إن تركيب المسخنات الأرضية بأيديهم أمر معقد بسبب حقيقة أنك بحاجة إلى اختيار الحجم المناسب للمكان المناسب - بحيث تقع العلبة المعدنية للجهاز على العمق الصحيح
. يمكن الاطلاع على التوصيات بشأن هذه المسألة في أوراق البيانات الفنية. والأسوأ من ذلك كله ، إذا كان عليك تنفيذ التثبيت في منزل تم بناؤه بالفعل - فليس حقيقة أنه سيكون من الممكن تفريغ مكان في الطابق السفلي ، لأن هذا قد يؤثر على قوته. في هذه الحالة ، سيكون من الضروري زيادة ارتفاع الطابق السفلي في جميع الغرف.

إن العناية بمسخن الأرضية المركبة أمر بسيط للغاية - ما عليك سوى إزالة الشبكة المزخرفة وإزالة الغبار المتراكم بالداخل. لا تستخدم المنظفات القوية لهذا الغرض.

أعمال التركيب

تعليمات التثبيت لسخانات المياه بسيطة وتتألف من التوصيل بخط أنابيب التدفئة. يتم تثبيت نماذج الأرضية في نفس الوقت الذي يمكن فيه تثبيت نماذج الأرضية أو الجدران أو الحواف في أي وقت.

تتضمن عملية التثبيت توصيل أسلاك الكابلات الكهربائية ، ودوائر إمداد سائل التبريد ، وتركيب مكان مناسب لصندوق الوحدة ، والذي يجب أن يتدفق مع الأرضية النهائية. من الأفضل تكليف متخصصين مؤهلين بهذا العمل.

اعتمادًا على الغرض ، يمكن لجهاز تسخين المياه أداء وظيفتين:

• تسخين الغرفة - يتم تثبيت الجهاز بعيدًا عن فتحات النوافذ ؛
• قم بإنشاء حاجز هواء للهواء البارد في منطقة النافذة - سخان مقابل النافذة على مسافة 20 إلى 30 سم.

يتم تحقيق التسخين بدون أخطاء من خلال مراعاة الشروط الإلزامية أثناء التثبيت:

1. يتم توريد / إزالة ناقلات الحرارة من الوصلات الصلبة أو المرنة وصمامات الإغلاق
   (متضمن).

1. مكانة المسخن يجب أن يكون لها عمق بحيث يتساوى الغطاء الزخرفي للجهاز مع الأرضية النهائية
   .
2. الفجوات المسموح بها لعرض وارتفاع المسخن من 10 إلى 15 مم
   .
3. مع ضبط البراغي ، يتم محاذاة مسخن تسخين المياه أفقيًا وثابتًا
   .
4. يتم عزل الفجوات ومختومة بمواد خاصة
   .
5. بعد تركيب الأرضية النهائية ، قم بتوصيل الأنابيب
   (يلزم الكهرباء في حالة وجود مروحة مدمجة).
6. قم بإغلاق الفجوات المتبقية بمادة مانعة للتسرب / تشطيب ، وقم بتشغيل الجهاز وتغطيتها بشواية
   .

لا يحتوي تركيب سخانات الجدار واللوح الأساسي على الكثير من الفروق الدقيقة ويتكون من توصيل الجسم بشبكة إمداد المياه ، ومن السهل القيام بذلك بأيديكم.

قبل العمل مع سخان الحائط ، تحتاج إلى إزالة البطارية ، ثم المتابعة مباشرة إلى التثبيت.

1. بدلاً من سدادات الرادياتير ، قم بربط قارنتين بقطر مماثل للبطانة - عادة 20 مم.
2. ثبت المسخن على الأقواس وقم بمحاذاة محاور الخيط مع محاور توتنهام.
3. قم بلف الخيوط الموجودة على المدفأة ، وادفع الوصلات الموجودة عليها إلى نقطة التوقف وشد القفل.
4. لتجنب المطرقة المائية ، عند بدء تشغيل الرافع ، افتح الصمامات ببطء.

مشعات تسخين المياه

أولاً ، نقوم بفحص المشعات المصممة للعمل في دوائر التسخين المركزية والمستقلة.

يسجل

أبسط مشعات تدفئة منزلية الصنع وبأسعار معقولة مصنوعة من أنابيب بقطر كبير (100-250 مم) ، مكتومة في النهايات ومتصلة بواسطة وصلات.تحتوي هذه الأجهزة - ما يسمى بالسجلات - على حجم داخلي كبير ، وبالتالي ، قصور حراري كبير ، مما يجعلها حلاً مثاليًا للأنظمة التي تحتوي على غلايات تعمل بالوقود الصلب.

كيفية عمل سجل أفقي بسيط؟

1. تقطع الأنابيب إلى شرائح من 1.5 - 4 أمتار
   (حسب الطول المتوقع للسجل).
2. يتم حفر ثقوب القافزات أو حرقها باستخدام قاطع غاز بداخلها.
   . نقطة مهمة: يجب أن يؤدي تكوين وصلات العبور إلى إنشاء دائرة مغلقة داخل الجهاز ، باستثناء ركود المبرد في طريق مسدود.
3. الأنابيب متصلة بواسطة وصلات العبور
   - مواسير من حجم DN20 - DN32.
4. يتم لحام أقسام الأنابيب من نفس الطول بالتوازي مع وصلات العبور ، ولكنها ملحومة بالفعل بجدران فارغة
   . سوف يعطون الهيكل صلابة.
5. النهايات مكتومة بقيعان مقطوعة من لوح فولاذي بسمك 4-5 مم
   .
6. يتم لحام الأنابيب الفرعية في الأقسام السفلية والعلوية
   ، والذي سيربط السجل لاحقًا بمؤشر العيون.

في معظم الحالات ، يتم استخدام أنبوب ماء وغاز دائري عادي كأقسام تسجيل. إنه جذاب لسعره المنخفض لكل متر طولي وأقصى مقاومة شد مع حد أدنى من سمك الجدار ، والذي يضمنه قسم دائري.

ومع ذلك ، في بعض الأحيان يمكنك أيضًا العثور على مشعات تدفئة منزلية الصنع من أنبوب جانبي - مربع أو مستطيل. تتمثل مزاياها في الاكتناز النسبي للسجل ومساحة السطح الأكبر قليلاً مع نفس مساحة المقطع العرضي.

مسخن

أبسط مسخن هو ملف من الأنابيب مع ضغط لوحات عليه ، مما يزيد من سطح التبادل الحراري السيئ السمعة. أكثر المواد التي يمكن الوصول إليها هي الفولاذ. المنازل - غالبًا ما تعمل المباني الجديدة كمصادر للحواجز الحرارية الجاهزة لأصحاب المرآب: يغير أصحاب الشقق فيها بشكل كبير السخانات المثبتة من قبل البناة لمشعات مقطعية أكثر جاذبية في المظهر ولديها نقل حرارة أكبر.

ومع ذلك ، فإن الفولاذ له عيب خطير - الموصلية الحرارية المنخفضة. لكي لا تكون بلا أساس ، سنقدم قيم التوصيل الحراري لثلاثة معادن ، غالبًا ما تستخدم في تصنيع أجهزة التدفئة.

من الواضح ، عند إنشاء مسخن ، من المفيد استخدام معادن غير حديدية: فالتوصيل الحراري سيزيد بشكل كبير من انتقال الحرارة ، مما يجعل تسخين الزعانف أكثر اتساقًا.

مشعات التسخين النحاسية محلية الصنع هي جميع أنواع التصميمات القائمة على الألواح والنحاس والألومنيوم. زعانف الألومنيوم أرخص بكثير من الزعانف النحاسية ؛ يتم تعويض بعض الاختلاف في نقل الحرارة من خلال زيادة مساحتها.

لتجميع المسخن ، غالبًا ما يستخدم اللحام المخصص لأنابيب المياه النحاسية ؛ لوحات نادرة إلى حد ما.

تركيب مشعات في مكانه

نحن نفكر في أبسط مسخن مدمج في الأرض. هذا مسخن مع دوران طبيعي. مكان المسخن المدمج في الأرض جاهز بالفعل ، ننتقل إلى تركيب المبادل الحراري.

المبرد يتحرك من خلال نظام تسخين ثنائي الأنابيب. مع أنبوب واحد يتم توفيره ، مع الأنبوب الثاني يتم إزالته من الرادياتير. يتم وضع ترموستات مع صنبور Mayevsky عند الإدخال ، ويتم وضع صمام إغلاق عند الإخراج. كل شيء هو نفسه عند تركيب مشعات على الحائط ، فقط في مستوى أفقي.

منذ ظهور فرصة تثبيت النوافذ ذات الزجاج المزدوج عالية الجودة في المناطق الروسية ، نشأت موضة للشرفات الفرنسية. العيب الوحيد للنوافذ كاملة الارتفاع هو عدم القدرة على وضع مشعات تحتها لإزالة الجسر البارد. تم استبدالهم بمسخنات أرضية. هذه هي أجهزة التدفئة التي تعمل على مبدأ الدوران ، حيث تأخذ الهواء البارد وتعيد الهواء الدافئ إلى الغرفة. يمكن إجراء الحمل الحراري بشكل طبيعي أو قسري - بمساعدة مروحة.

1. من المبرر استخدام مسخن نظام الأرضية إذا كنت تخطط لتركيب نوافذ بانورامية وأبواب زجاجية.
2. عندما لا يكون هناك مكان للرادياتير في الشقة.
3. إذا كانت الأرضية خشبية ، لأنها لا تسمح بتركيب تدفئة تحت الأرضية (لها خصائص عزل حراري عالية).
4. هذه الأجهزة مناسبة أيضًا في الغرف التي تكون فيها الرطوبة عالية ، على سبيل المثال ، في حمامات السباحة.

عيوب البطارية

نظرًا لخصائص الأجهزة (التي يتم المشي عليها) ، يتجمع الغبار (الأوساخ أحيانًا) فيها ، وتحتاج إلى التخلص منه في الوقت المناسب ، وإلا فإنه يبدأ في الدوران مع الهواء. من وجهة النظر هذه ، يعتبر المسخن المدمج في الأرض أقل صداقة للبيئة من المبرد المعلق على الحائط.

ميزات التصميم

خارجيا ، الوحدة عبارة عن جسم صلب مستطيل الشكل مغطى بشبكة. يشبه إصدار الأرضية مقعدًا صغيرًا ، وإصدار الحائط عبارة عن لوحة بسماكة صغيرة ، ويمكن رؤية اللوحات المدمجة بفضل الشبكة فقط.

الغلاف الكلاسيكي مصنوع من الفولاذ المقاوم للصدأ. ولكن ، مع مراعاة ميزات التصميم الخاصة بالمباني ورغبات العملاء ، يمكن أن يكون الجسم مصنوعًا من الخشب أو رقائق الرخام أو ألواح MDF.

زاهد من الخارج ، داخل مسخنات تسخين المياه أكثر تعقيدًا. يعتبر "قلبهم" بمثابة مبادل حراري ، وهو عبارة عن أنبوب نحاسي مسطح أو أنبوب على شكل ملف. يتم إرفاق الرقائق به بشكل عمودي من خلال نوبة ضيقة.

يجب أن يستبعد مكان اتصالهم بالأنبوب أدنى فجوات تقلل من انتقال الحرارة. غالبًا ما يستخدم النحاس لتصنيع الألواح ، وقد تكون هناك خيارات من الفولاذ والألمنيوم ، والشيء الرئيسي هو أن الموصلية الحرارية في أفضل حالاتها.

يتم التوصيل بالناهض أو خط الأنابيب المركزي من خلال مداخل مترابطة خاصة بالداخل ، والتي توجد في نهاية الجهاز أو على الجانب. تم تجهيز المسخنات الحرارية لمياه التسخين الحديثة بصمامات حنفية أو صمامات يدوية / أوتوماتيكية لإطلاق الهواء الزائد ، مما يعيق نقل الحرارة.

إذا كانت المجموعة تشتمل على منظم حرارة / ترموستات إلكتروني ، فسوف تتحكم في إيقاع عمل الجهاز. تتوقف عملية التسخين بشكل دوري عند الوصول إلى درجة الحرارة المحددة وتبدأ مرة أخرى عندما يبرد الهواء.

لتعزيز دوران الهواء ، يتم استخدام مروحة ، إما مدمجة بالفعل ، أو يجب شراؤها بالإضافة إلى ذلك. هذه الإضافة المفيدة (1-2 قطعة) موجودة فقط في.

كيف يساعد الحمل الحراري في الحفاظ على دفئك؟

على عكس البطاريات التقليدية التي تسخن الهواء عن طريق إشعاع الحرارة من أسطحها ، تعمل مسخنات المياه بشكل مختلف. إنهم يخلطون الكتل الهوائية ، ويستبدلون الهواء الدافئ بالهواء البارد ويخلقون جوًا لطيفًا. في الوقت نفسه ، لا يشعر بالجفاف ورائحة كريهة معينة من الغبار المحترق.

يدخل الماء الساخن من نظام التسخين إلى المبادل الحراري ويسخن الألواح. نظرًا للتوصيل الحراري للمادة المستخدمة ، كما ذكر أعلاه ، يتم تسخين الأجزاء بسرعة كبيرة. من خلال الثقوب الموجودة في الشبكة ، ترتفع الكتل الدافئة دون عوائق ، وتنزعها الكتل الباردة.

تحفز المروحة المدمجة هذه العملية ، وبعد بضع دقائق يمكنك أن تشعر بالفعل بالنتيجة. في الوقت نفسه ، تزداد الكفاءة إلى 95٪ ، مما يجعل من المناسب استخدام مسخنات المياه في الغرف الفسيحة ذات الفتحات الكبيرة للنوافذ والأبواب.

وفقًا لمتطلبات GOST 20849-94 ، يجب أن تتمتع مسخنات تسخين المياه بأول خاصية متكاملة - الضيق والقوة ، والتي يتم فحصها بواسطة اختبار ضغط الماء 1.5 ميجا باسكال. يجب طلاء عناصر التسخين والغلاف بمركب مقاوم للتآكل ومقاوم للحرارة.

من بين أشياء أخرى ، يعتبر جهاز تسخين المياه غير مكلف نسبيًا ، نظرًا لشعبيته المتزايدة. سيكلفك التركيب بواسطة متخصصين لبناء الجدران أو الأرضية أو القاعدة ما يقرب من نصف تكلفة الأرضية.هذا السعر مبرر من خلال تعقيد العمل التمهيدي لترتيب مكانة في الأرضية المرتفعة.

وصف موجز للحمل الحراري النموذجي

بالنسبة لسخانات المياه ، فإن خصائصها التقنية مهمة ؛ على أساسها يتم اختيار نموذج معين للسخان. تقع خصائص معظم المسخنات النموذجية ضمن الحدود التالية:

تقع خصائص معظم المسخنات النموذجية ضمن الحدود التالية:

• الحد الأقصى للضغط المسموح به أثناء التشغيل هو 16 بار ؛
• العقص - 25 أجهزة الصراف الآلي.
• يمكن أن تصل درجة حرارة الماء إلى 130 درجة مئوية ؛
• أقصى تسخين للحالة - 60 درجة مئوية ؛
• يمكن أن يكون المبادل الحراري 4 أو 6 صفوف ؛
• حجم الماء في المبادل الحراري 0.7-0.9 لتر ؛
• الإنتاجية لكل ساعة من 90 إلى 170 لترًا ؛
• الطاقة من 100 إلى 200 كيلو واط ؛
• يتراوح الوزن من 14 إلى 21 كجم.

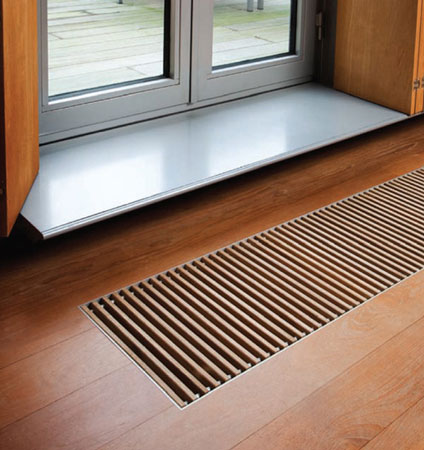

الغرض من المسخنات الأرضية

يكون تركيب المسخنات الأرضية مبررًا إذا كانت هناك عناصر في الغرفة تسبب فقدًا للحرارة. وتشمل هذه:

• أبواب زجاجية "على الأرض" ؛
• مناطق الدخول إلى لوجيا مع النوافذ والأبواب الرقيقة ؛
• مخارج المصاطب
• نوافذ بانورامية (زجاج ملون).

الشبكة المزخرفة هي الشيء الوحيد الذي يعطي سخانًا حراريًا تحت الأرضية.

مع وجود نسبة صغيرة بدرجة كافية بين مساحة النوافذ ومنطقة الأرضيات ، تحدث خسائر كبيرة في الحرارة
. بالإضافة إلى ذلك ، من الزجاج العملاق تهب برد غير سارة. تم حل المشكلة جزئيًا عن طريق تركيب نوافذ زجاجية ثلاثية ، لكنها باهظة الثمن. لذلك ، نشتري بجرأة مسخنات أرضية وننتقل إلى تركيبها بأيدينا.

هذه السخانات مدمجة ، ولكنها تتطلب منافذ مناسبة بعمق لتركيبها. يتم تثبيت الصناديق المعدنية (العلب) للحمل الحراري هنا ، وبعد ذلك يتم إصلاحها باستخدام مثبتات خاصة. من الأعلى ، يتم إغلاق كل هذا بشواية زخرفية - هذه مجرد تعليمات موجزة بحيث يكون لديك فكرة عامة عن التثبيت بنفسك.

ما هي المسخنات الحرارية

وفقًا لمبدأ العمل مع ناقلات الطاقة ، هناك مجموعة واسعة من هذه المعدات. ولكن الآن معظم المسخنات التي تباع في المتاجر بها سخان كهربائي. هناك نماذج تعمل على مسخنات الغاز - الغاز.

تعتبر المسخنات الكهربائية هي الأنسب لتدفئة الشقق ، لأنها صغيرة الحجم. من المربح أكثر تشغيل تدفئة المسخن لمنزل صيفي أو منزل ريفي ، وإنشاءه على أساس مسخنات الغاز - الغاز أرخص بكثير. طبعا خاضع لوجود الغاز في المنزل.

وفقًا لطريقة التثبيت ، يمكن تقسيم المسخنات الحرارية إلى:

• الأرض؛
• معلقة على الحائط؛
• مثبتة في الأرضية أو القاعدة.
• يتم تثبيت المسخنات الأرضية على الأرض ، ويمكن أن يكون لها عجلات للتحرك على طول سطح الأرض ، أو يمكن تثبيتها بشكل صارم ، دون إمكانية الحركة. صورة مع مسخن أرضي أدناه.

• يتم تثبيت مسخنات الحائط للتدفئة مباشرة على الحائط باستخدام أقواس خاصة.
• النوع الثالث من المسخنات يمكن تركيبه في الأرضية أو في القاعدة الأرضية.

اختيار المسخنات الحرارية

يمكن أن يبدو تركيب مسخن أرضي عملية معقدة إلى حد ما. لذلك ، سوف نصف كل شيء خطوة بخطوة ، بدءًا من اختيار المعدات. أمام النوافذ البانورامية أو أمام منطقة المدخل ، يمكننا تركيب سخانات كهربائية أو سخانات مياه - كل هذا يتوقف على نوع التدفئة الرئيسية في المبنى.

تعمل المسخنات الأرضية الكهربائية على شبكة 220 فولت وهي مصممة لتدفئة المنازل غير المتصلة بأنابيب الغاز. في تصميمها ، غالبًا ما يتم توفير مراوح بتصميم أو آخر (محوري أو عرضي). عيب الأجهزة الكهربائية هو استهلاكها العالي للطاقة ، ولكن في بعض الحالات لا يمكن الاستغناء عنها. ولكن لتوصيلهم ، هناك حاجة إلى الأسلاك فقط.

يمكن أيضًا استخدام المسخنات الكهربائية في المباني المحولة بالغاز ، حيث يصعب تسخين المياه في مكان تركيبها.

جهاز مسخن الماء مثبت في الأرضية.

المسخنات المائية لها تصميم مماثل - هناك مبادلات حرارية متصلة بنظام التدفئة. لهذا الغرض ، يتم استخدام الأنابيب المعدنية أو البلاستيكية ، والتي تتطلب مهارة معينة لوضعها. في هذا الصدد ، تفوز المسخنات الأرضية الكهربائية - لتركيبها وتوصيلها ، يلزم فقط أسلاك قسم مناسب
.

عند التخطيط لتركيب مسخن أرضي ، انتبه إلى اختيار نموذج بالحمل القسري. تتمتع هذه الأجهزة بالمزايا التالية:

• معدل إحماء أعلى
• زيادة الكفاءة في الغرف التي يبلغ ارتفاع السقف فيها 3 أمتار ؛
• إزالة فعالة للرطوبة من كامل سطح التزجيج.

عن طريق اختيار مسخنات أرضية ذات مراوح منخفضة الضوضاء ، يمكنك زيادة كفاءة التسخين ومنع مصدر الضوضاء.

استنتاج

نأمل أن تساعده بعض الأفكار المقترحة على انتباه القارئ في تنظيم تدفئة غرف المرافق بأقل تكلفة. يمكن العثور على معلومات إضافية ، كالعادة ، في الفيديو في هذه المقالة. النجاح في العمل الإبداعي!

بيئة الاستهلاك مانور: من بين الطرق المختلفة لتدفئة المنزل ، لا يحتل المسخن بحق المكان الأخير. تتمثل مزاياه الرئيسية في أنه عند استخدام هذه الطريقة ، ليس من الضروري إنشاء تصميم معقد لنظام التدفئة ، ولا يلزم وجود أنابيب وغلايات تسخين المياه باهظة الثمن.

من بين الطرق المختلفة لتدفئة المنزل ، لا يحتل المسخن بحق المكان الأخير. تتمثل مزاياه الرئيسية في أنه عند استخدام هذه الطريقة ، ليس من الضروري إنشاء تصميم معقد لنظام التدفئة ، ولا يلزم وجود أنابيب وغلايات تسخين المياه باهظة الثمن.

دعونا نحاول معرفة ما هو التسخين بالحمل الحراري. كما يوحي الاسم ، هذه طريقة لتدفئة الغرفة ، والتي تعتمد على الحمل الحراري في الغرفة نفسها.

من قوانين الفيزياء ، يترتب على ذلك أنه عندما يسخن ، يرتفع الهواء الدافئ ، وينخفض ​​الهواء البارد.

وبالتالي ، هناك دوران طبيعي للهواء وتسخين تدريجي للغرفة. هذا النوع من التسخين بسيط للغاية ، ولكنه في نفس الوقت طريقة فعالة للتدفئة.

نتائج

يعد التسخين بالحمل الحراري خيارًا جيدًا جدًا لتدفئة المساحات. يمكن التوصية بالحمل الحراري للتركيب في كل من الشقق الصغيرة والمنازل الريفية الكبيرة. لديهم أداء وكفاءة جيدة.

تقوم مشعات تسخين المياه ، أو ببساطة البطاريات المستخدمة في أنظمة التدفئة المركزية ، بتوزيع الحرارة في جميع أنحاء الغرف وفقًا لمبدأ الحمل الحراري السلبي.هذا النهج ليس عقلانيًا للغاية من حيث فقدان الحرارة ، خاصة إذا كانت البطارية في زاوية الغرفة.

لهذا السبب ، توجد مشعات حرارية مزودة بمروحة تعمل على تحسين توزيع الحرارة في جميع أنحاء الغرفة ، مما يسرع من دوران الهواء بين أقسام البطارية.

في هذه الفئة الرئيسية ، سأوضح لك كيفية ضخ بطارية عادية إلى مسخن واحد بيديك.

الخطوة 1: تجميع المروحة

أخذت 4 معجبين مروحة تبريد DC بدون فرشاة 7 شفرات 24V 120mmx120mx25mm
.

هذا النوع من المروحة هادئ جدًا وكان بحجم بطاريتي. يكفي توصيل 4 مراوح من هذا النوع لطول الأنبوب الخاص بي.

مواصفات المروحة: - 7 ريش بلاستيك - سرعة 1600 لفة في الدقيقة - تدفق هواء 58 سم مكعب قدم / دقيقة - ضوضاء 38 ديسيبل - مصدر الطاقة: تيار مباشر 24 فولت ، 0.20 أمبير

لقد كلفني هؤلاء المراوح 1200 روبل مع التسليم. يتم توفير القوة الهيكلية من خلال روابط الكابلات التي تمر عبر فتحات في زاوية كل مروحة وتربطها معًا.

الخطوة الثانية: توصيل الأسلاك

تستخدم المراوح موصلات قياسية ثنائية الطرف مثل اللوحات الأم. لديهم الكابلات النحاسية بشكل جيد. يمكنك أيضًا دمج الموصلين مع قطعة صغيرة من الكبل عن طريق إدخال أحدهما في الجزء الخلفي من الثانية.

سيساعد هذا في تقليل عدد الكابلات التي تربط المراوح بمصدر الطاقة. يتم توصيل مصدر الطاقة بواسطة كبل تيار متردد بسلكين على جانب واحد وكابلات تيار مستمر من المراوح على الجانب الآخر.

لا تُظهر الصورة المفتاح والمقبس القياسي في نهاية كبل التيار المتردد. أخذت مصدر الطاقة مثل هذا - 24V العالمي المنظم التبديل 25W امدادات الطاقة
.

الخطوة الثالثة: فحص عمل المراوح

لقد قمت بتوصيل المراوح وفحصت تشغيلها قبل التثبيت تحت البطارية.

الخطوة 4: الأرجل واللمسات النهائية الأخرى

قمت بتزويد المراوح الخاصة بي بـ 4 أرجل من زاوية مقطعة إلى قطع مقاس 15 سم. ثم أضع القسم تحت البطارية. نتيجة لذلك ، حصلت على توزيع ممتاز للحرارة في جميع أنحاء الغرفة ، باستخدام مراوح شبه صامتة ، تستهلك إجمالي 24 واط:

المراوح: 4 * 0.2A * 24V = 19.2W- استهلاك الطاقة: 80٪ من إجمالي الإمداد- الطاقة الإجمالية: 19.2 / 80٪ = 24W

هذه هي الطريقة التي قمت بها بترقية سخان الماء الساخن القياسي الخاص بي إلى مشعاع حراري.
