اختيار مضخة بئر لإمداد المياه

وصف العملية الحسابية

الغرض الرئيسي من محطات الضخ هو أخذ المياه من المصدر وتزويدها بأجهزة الاستهلاك. نظرًا لأن المضخة السطحية عبارة عن جهاز مزعج ، فإنهم يحاولون وضعها على مسافة ما من أماكن المعيشة. في هذا الصدد ، يمكن أن تكون المسافة من الأنظمة المعقدة إلى أماكن استهلاك المياه كبيرة جدًا.

عند استخدام الآلة الحاسبة المقدمة ، أولاً وقبل كل شيء ، يجب أن تشير إلى الفرق في الارتفاع بين تركيبات السباكة والمحطة نفسها. علاوة على ذلك ، يلزم ملاحظة طول المقاطع الأفقية لشبكة إمداد المياه لمبنى سكني. عند التنقل عبر خطوط الأنابيب ، يواجه الماء مقاومة معينة ، لذلك هناك انخفاض في الضغط في هذه الأماكن.

مع انخفاض المقطع العرضي للأنابيب ، تزداد المقاومة. إذا تجاوز القطر بوصة واحدة ، فيمكن تجاهل المقاطع الأفقية. انخفاض الضغط ليس كبيرا.

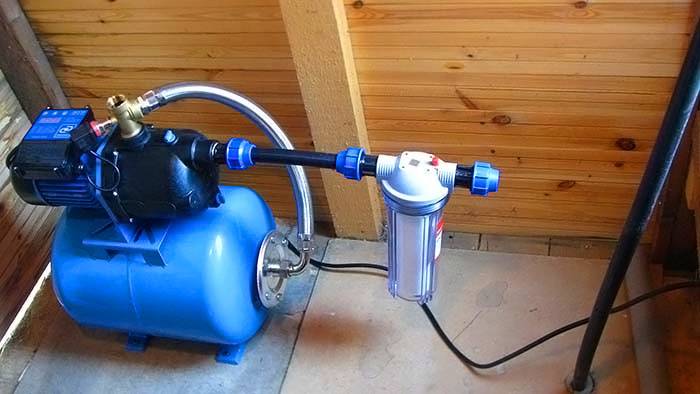

تقع محطة الضخ في غرفة المرافق

تحتوي الآلة الحاسبة على عنصر حيث يجب الإشارة إلى الطول الأفقي للأقسام من خطوط الأنابيب ذات الأقسام المختلفة. سيتعين عليك أيضًا ملاحظة المواد التي تتكون منها العناصر ، لأن مقاومة المنتجات يمكن أن تختلف اختلافًا كبيرًا. على سبيل المثال ، يكبح نظرائهم من الفولاذ التدفق أقوى بمقدار 1.5 مرة من البلاستيك.

في المرحلة النهائية ، يبقى تحديد الضغط المطلوب عند نقاط استهلاك المياه. بالنسبة للخلاطات البسيطة ، عادة ما يكون 1.5 ضغط جوي كافيًا ، ولكن بالنسبة للمعدات الخاصة ، قد يتطلب الأمر ضغطًا أقوى. تنعكس قيمتها في جواز السفر الذي يتم توفيره مع الجهاز. للراحة ، يتم عرض الإجابة على الفور في ثلاث وحدات قياس.

توفير الوقت: مقالات مميزة كل أسبوع بالبريد

معايير الاختيار

مضخة البئر ، على سبيل المثال ، Malysh ، هي العنصر الرئيسي لنظام إمداد المياه لمنزل ريفي. يعتمد التشغيل الصحيح للنظام بأكمله على الاختيار الصحيح لهذه الوحدة. عند اختيار معدات الضخ ، يجب مراعاة عدة معايير في وقت واحد:

• المؤشرات الرئيسية التي تؤثر على اختيار الجهاز هي مستوى السائل في الهيكل الهيدروليكي وعمق البئر. يجب أن يشير جواز السفر لمعدات الضخ إلى عمق كمية المياه التي صممت المضخة من أجلها. إذا كنت لا تعرف مدى عمق الهيكل الهيدروليكي ، فمن الأفضل قياسه بنفسك باستخدام جهاز خاص أو حبل عادي. أيضًا ، بمساعدة حبل (الجزء المبلل منه) ، يمكنك معرفة ارتفاع عمود الماء في البئر. بعد ذلك ، سننظر في ميزات اختيار وحدة الآبار بعمق 30 مترًا.
• احتياجات المياه. إن اختيار معدات الضخ دون معرفة هذه القيمة أمر مستحيل بكل بساطة. اعتمادًا على نوع المضخة ، يمكن أن يكون هذا الرقم في حدود 20-200 لتر / دقيقة. يتم الحساب مع الأخذ في الاعتبار أن شخصًا واحدًا يستخدم 200 لترًا من الماء يوميًا. لذلك ، ستحتاج الأسرة المكونة من أربعة أفراد إلى مضخة تتراوح قوتها بين 30-50 لترًا / دقيقة. يمكنك اختيار أبسط وحدة ، على سبيل المثال ، Whirlwind أو Kid ، ولكن يجب عليك توفير احتياطي طاقة صغير. إذا كان الجهاز ، بالإضافة إلى إمداد المنزل بالمياه ، سيوفر الري للحديقة ، فستكون هناك حاجة إلى مضخة ذات طاقة أكبر. كقاعدة عامة ، قد تكون هناك حاجة إلى حوالي ألفي لتر من الماء لسقي الحديقة يوميًا ، لذا يجب أن تكون قوة معدات الضخ 50 لترًا / دقيقة أكثر.
• إنتاجية جيدة. من المستحيل حساب حجم الماء المنتج بدقة لفترة معينة. للحصول على تقدير تقريبي لهذه المعلمة ، يتم تسجيل الوقت الذي يتم خلاله ضخ المياه بالكامل من الهيكل الهيدروليكي ، وكذلك الوقت الذي يتم خلاله ملء البئر الفارغ تمامًا بالماء مرة أخرى.بعد ذلك يجب قسمة المؤشر الثاني على الأول. ستكون النتيجة التي تم الحصول عليها هي الخصم من كمية المياه. لاختيار معدات الضخ ، ستكون هذه القيمة التقريبية كافية تمامًا.
• ضغط مياه الآبار. هذا المؤشر مهم بشكل خاص لسحب المياه بعمق 30 مترًا أو أكثر. لتحديد الضغط ، يجب أن تعرف عدد الأمتار الموجودة في عمق البئر. أضف إلى هذه القيمة 30 وزاد بنسبة 10 بالمائة. نتيجة لذلك ، سوف تحصل على ارتفاع عمود الماء. وفقًا لهذا المؤشر ، يتم اختيار المضخة. على سبيل المثال ، إذا كان عمق الهيكل الهيدروليكي الخاص بك 30 مترًا ، فسيكون ارتفاع عمود الماء 60 م + 30 + 10٪ = 66 م. في هذه الحالة ، من الأفضل اختيار نموذج لمعدات الضخ ، على سبيل المثال ، Malysh او الزوبعة برأس 70 مترا.
• قطر عمود الهيكل الهيدروليكي. هذا المؤشر ضروري لتحديد قوة معدات الضخ. إذا تم حفر بئرك بواسطة متخصصين ، فيمكن العثور على هذه القيمة في جواز سفر بئر الماء. إذا قمت باستهلاك الماء بنفسك ، فيمكن أيضًا قياس القطر بشكل مستقل. يجب أن تكون هذه القيمة بالبوصة ، لذا للتحويل من السنتيمتر ، اعلم أن هناك 2.54 سم في البوصة الواحدة ، ومعظم المضخات ، بما في ذلك وحدة ماليش ، مصممة للآبار مقاس 4 بوصات. إذا كان قطر جذع الهيكل الخاص بك غير قياسي ، فيمكن طلب النموذج المطلوب من الكتالوج. لهذا السبب ، قبل إنشاء بئر ماء ، يجدر اختيار قطر غلاف مناسب يبلغ 4 بوصات مسبقًا.
• سعر معدات الضخ هو مؤشر مهم بنفس القدر عند اختيار الوحدة. أيضًا ، عند حساب التكاليف ، يجدر النظر في أنك ستحتاج إلى كابل فولاذي لتعليق المضخة في البئر ووصلة تلقائية. ليس من الضروري اختيار أغلى وحدة. هناك نماذج محلية غير مكلفة نسبيًا ، على سبيل المثال ، مضخة Malysh ، التي تقوم بعمل ممتاز مع المهام.

ما هو المركب الهيدروليكي المطلوب

جدول اختيار المركم الهيدروليكي.

من أجل الاختيار الصحيح للمضخة ، يجب الانتباه أيضًا إلى المركب الذي سيتم استخدامه. والغرض منه هو تجميع كمية معينة من الماء لمنع المضخة من العمل بشكل متكرر.

عندما يتم الوصول إلى كمية معينة من الماء ، يتم إيقاف تشغيل المضخة حتى يتم استخدام الماء. لكل مضخة عدد مرات بدء التشغيل المسموح به لكل ساعة ، والذي لا يجب تجاوزه.

عادة ما تكون هذه 20 بداية ، والتي ، في حالة عدم وجود مجمع هيدروليكي ، سيتم تنفيذها في كل مرة يتم فيها فتح الصمام. ولكن إذا كان هناك خزان ، فستكون هذه الادراج نادرة ، مما يؤدي إلى إطالة عمر جميع المعدات.

• Qmax هي القيمة القصوى لتدفق المياه ؛
• Pset - الضغط عند تشغيل المضخة ؛
• ΔР هو الفرق الذي يتم ملاحظته عند تشغيل المضخة وإيقاف تشغيلها ؛
• Nmax - عدد مرات التشغيل والإيقاف المسموح بها لكل ساعة ، وعادة ما يتم الإشارة إليه من قبل الشركة المصنعة لكل طراز على حدة ؛
• ك = 0.9.

عند اختيار المضخة ، يجب أن يؤخذ في الاعتبار أن ضغط كتلة الهواء فيها هو دائمًا 0.8-0.9 بار.

حساب أداء المضخة للبئر

عند حساب أداء مضخة للبئر ، يجدر أيضًا مراعاة التقلبات الطبيعية للسائل ، والتي يمكن لسبب أو لآخر أن تؤثر على مستوى الماء في البئر. كما تبين الممارسة ، خلال العام ، وتحت تأثير عوامل الأرصاد الجوية مثل الجفاف والأمطار الغزيرة والفيضانات ، يمكن أن يرتفع مستوى السائل أو ، على العكس من ذلك ، ينخفض ​​من 1 إلى 5-6 أمتار ، اعتمادًا على شدة ما سبق الظواهر. يجب تركيب المضخات في مثل هذه الآبار على عمق عدة أمتار من أدنى مستوى سائل ديناميكي ممكن. وبالتالي ، من الممكن تأمين معدات قاع البئر بشكل إضافي في حالة ضحالة المصدر.

بعد تحليل الخصائص الرئيسية للبئر ، يمكنك البدء في تحديد نموذج المضخة المطلوب. سنهتم هنا بالمعايير التشغيلية للمعدات ، وهي:

• أداء
  - هذه هي قدرة مضخة البئر على ضخ كمية معينة من الماء لفترة زمنية محددة.

  في المذكرة

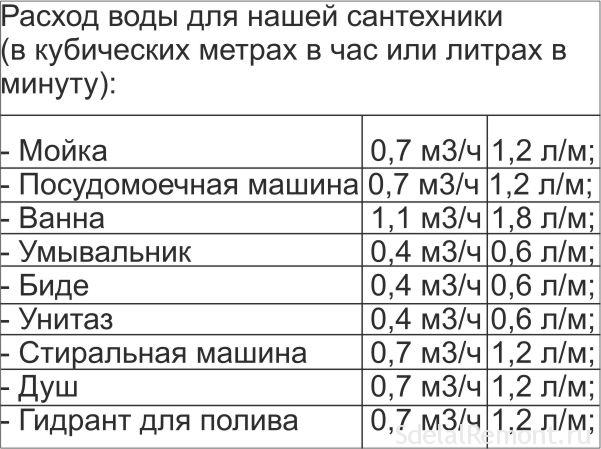

  لتحديد الحجم المطلوب للسائل يمكنك استخدام متوسط ​​القيمة ، حيث يستهلك شخص واحد حوالي 1000 لتر من الماء أو متر مكعب واحد في اليوم. لكن لا تنس أنه ، كقاعدة عامة ، يوجد في منزل ريفي عدة نقاط لتناول المياه. يمكن أن تكون هذه الصنابير والحنفيات والغسالات وغسالات الصحون والحمامات وغرف الاستحمام. وهناك دائمًا إمكانية استخدامها لمرة واحدة. بالطبع ، ليس دفعة واحدة (على الرغم من وجود مثل هذا الاحتمال أيضًا) ، ولكن العديد - هذا أمر مؤكد. بشكل عام ، نحتاج إلى المضخة للتعامل مع حمل الذروة المحتمل بالإضافة إلى متوسط ​​التدفق.

• الضغط
  ، إذا لم تخوض في التفاصيل ، فإن ضغط مضخة البئر هو مؤشر على الضغط المتولد الذي يمكن أن توفره مضخة معينة عند ضخ كمية معينة من السوائل. إذا كنت مهتمًا بالضغط المطلوب ، فهذا يعني الضغط الذي يجب أن توفره المضخة من أجل ضخ حجم معين من السائل من نقطة الشفط الأولية إلى نقطة توزيع المياه النهائية ، مع التغلب على جميع المقاومة الهيدروليكية للسباكة. النظام.

ما الذي يجب أن تعرفه عند اختيار المضخة

مخطط تركيب مضخة البئر.

عند اختيار المضخة ، من الضروري مراعاة معلمات مثل:

العمق الكلي للبئر. هذه المعلومات واردة في جواز السفر المرفق. من المعتاد تركيب الجهاز على ارتفاع 1 متر من المستوى السفلي.
مستوى الماء الديناميكي. يجب وضع المضخة أسفل هذا المستوى ، كما هو موضح في جواز السفر

المستوى الثابت مهم أيضًا في الاعتبار.
قطر البئر من أجل تحديد حجم المضخة العميقة ومحولها ورأسها وغطاء فوهة البئر بشكل صحيح.
معدل التدفق هو بيانات عن إنتاجية المصدر ، ولا ينبغي أن يكون لمضخة البئر إنتاجية أكبر من إنتاجية البئر. من الناحية المثالية ، يجب أن يتم الاختيار بطريقة تقل فيها إنتاجية الجهاز بنسبة 5-10٪ تقريبًا عن معدل تدفق المصدر.
الحجم وعمق التصفية

يجب وضع مضخة قاع البئر بحيث يكون المحرك فوق المرشح. فقط في هذه الحالة سيعمل النظام دون أعطال.
المسافة من المنزل الى البئر. لا يتم أخذ القيمة الأفقية في الاعتبار فقط ، ولكن أيضًا الارتفاع الذي ترتفع إليه الأنابيب.
الطوابق ، وهي موقع أعلى نقطة لسحب المياه.
المكان الذي يتم فيه تركيب الأتمتة للتحكم في المضخة.
خيار إمداد الطاقة الذي يشغل مضخة البئر.

المعايير العامة لاختيار مضخة لبئر في منطقة الضواحي:

1. قوة المعدات. يعتمد اختيار الوحدة على عمق المصدر والضغط المطلوب وتدفق المياه المخطط للمنزل. لا يمكنك الاختيار دون أخذ هذه المعلمة في الاعتبار.
2. العمق الذي يمتلكه البئر. هذه المعلمة مهمة لاختيار المضخة ، ويعتبرها الكثيرون واحدة من أولى المضخات. على سبيل المثال ، يمكن استخدام المضخات السطحية فقط في الينابيع الضحلة والآبار ، بينما تستخدم فقط النماذج العميقة لآبار المياه.
3. يتم الاختيار على أساس ماهية تدفق المياه المخطط له ، أي ما يجب أن يكون عليه أداء المضخة.

حساب مضخة الطرد المركزي

يتكون حساب مضخة الطرد المركزي من تحديد المعلمتين اللازمتين لتشغيل النظام - التدفق والضغط. اعتمادًا على مخطط التثبيت ، يجب أن يكون نهج حساب المعلمات المحددة مختلفًا.

حساب مضخة التعزيز
لنظام إمداد المياه يتم تنفيذه وفقًا لحمل ساعة أقصى استهلاك للمياه ، ويتم تحديد الضغط بالفرق بين الضغط المعطى عند مدخل نظام إمداد المياه والضغط عند مدخل مصدر المياه .

الضغط عند مدخل نظام إمداد المياه يساوي مجموع الضغط الزائد عند نقطة السحب العليا ، وارتفاع عمود الماء من المضخة إلى النقطة العليا وفقدان الضغط في القسم من المعزز ضخ إلى النقطة العليا. عادة ما يتم أخذ الضغط المفرط عند نقطة السحب العلوية من 5 إلى 10 أمتار.

حساب مضخة التغذية
بالنسبة لنظام التدفئة ، يتم إجراؤها بناءً على أقصى وقت ملء مسموح به للنظام وقدرته. لا يستغرق وقت ملء نظام التدفئة عادة أكثر من ساعتين. يتم تحديد رأس مضخة المكياج من خلال الاختلاف بين الضغط الذي يتم عنده إيقاف تشغيل المضخة (النظام ممتلئ) والضغط عند نقطة اتصال خط المكياج.

حساب مضخة الدورة الدموية
بالنسبة لنظام التدفئة ، يتم إجراؤها بناءً على الحمل الحراري والرسم البياني لدرجة الحرارة المحسوبة. يتناسب تدفق المضخة مع الحمل الحراري ويتناسب عكسياً مع فرق درجة الحرارة المحسوب في أنابيب الإمداد والعودة. يتم تحديد ضغط مضخة الدوران فقط من خلال المقاومة الهيدروليكية لنظام التسخين ، والتي يجب الإشارة إليها في المشروع.
