تركيب سقف مسطح مع تصريف داخلي وتركيب قمع تصريف

حساب المكونات

بناءً على حجم وشكل السقف ، يمكنك أن تحسب بشكل مستقل: عدد الأنابيب والمزاريب والأقواس وأجزاء أخرى من نظام الصرف ستكون مطلوبة.

بناءً على حجم السقف ، اختر قطر المزاريب:

• إذا كانت مساحة السطح أقل من 50 م 2 ، فيتم استخدام مزاريب بعرض 100 مم وأنابيب بقطر 75 مم.
• يتم استخدام ما يصل إلى 100 متر مربع ، 125 مم وأنابيب 87 مم.
• أكثر من 100 م 2 - المزاريب 150 مم والأنابيب 100 مم (يُسمح باستخدام المزاريب 190 مم والأنابيب 120 مم).

في حالة هيكل السقف المعقد ، يتم تحديد المزاريب والأنابيب من خلال أكبر بروز لجزء السقف.

مساحة السطح المكون من اجزاء 160 م 2. بالنظر إلى أن أنبوب تصريف واحد يكفي لخدمة 100 م 2 من السقف في الإسقاط ، بالنسبة للسقف من المثال ، ستحتاج إلى أنبوبين تصريف يقعان في زوايا المنزل. يتوافق عدد مسارات التحويل مع عدد الأنابيب ، أي - 2 قطعة.

يتم تحديد عدد الأنابيب الرأسية اعتمادًا على المسافة من الكورنيش إلى المنطقة العمياء. يتم طرح 30 سم من هذه المسافة - ارتفاع كوع الصرف فوق مستوى الأرض.

فمثلا ارتفاع الكورنيش 7.5 م ثم 7.5 م -0.3 م = 7.2 م.

على كل جانب نحتاج إلى 3 أنابيب طولها 3 أمتار ، مما يعني وجود 6 أنابيب على كلا الجانبين.

سيكون عدد المشابك مساوياً لـ 5 لكل جانب (بين الكوع والأنبوب ، بين الأنبوب والمنحدر ، وبين الأنابيب) ، وبالتالي ، 10 قطع للسقف بأكمله.

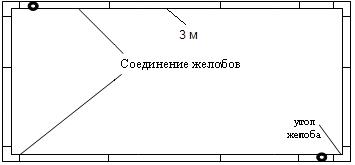

حساب عدد المزاريب

حجم الميزاب الأكثر استخدامًا هو 3 أمتار. يبلغ طول الكورنيش أ والكورنيش ب 10.3 م ، لذا نحتاج إلى:

• على الأفاريز أ - 4 مزاريب (3 م + 3 م + 3 م + 1.3 م). في نفس الوقت ، سيكون لدينا 1.7 متر أخرى من الحضيض غير المستخدم.
• على الكورنيش ب - 3 مزاريب والباقي (1.7 م) من الكورنيش أ.
• بالنسبة للأفاريز C و D ، نستخدم مزاريب لكل منهما ، أي 4 قطع على كلا الجانبين.
• في المجموع ، 11 مزاريب بطول 3 م للسقف بأكمله.

يتوافق عدد زوايا الميزاب مع عدد زوايا السقف ، في مثالنا هناك 4.

حساب عدد الأقواس وأقفال الميزاب

يتم تثبيت الأقواس بمعدل قطعة واحدة لحوالي 50-60 سم ونقبل 50 سم ونقوم بالحسابات.

بتلخيص الأرقام الواردة في العمود الأخير ، وجدنا أنه لإصلاح المزاريب ، نحتاج إلى 58 قوسًا.

عدد الأقفال بين المزاريب يساوي عدد الوصلات. في حالتنا ، هذه 16 قطعة.

عدد المدرجات (العلامات) يساوي عدد المسارات. في هذه الحالة ، يلزم الركب مرتين أكثر لكل قمع. ثم تحتاج إلى مسارين:

• 4 ركب
• 2 انخفاض المد والجزر.

إذا لم تكن الواجهة مستوية ، ولكن بها نتوءات ، فمن الضروري شراء ركب لتجاوزها. سيساعد الشكل أدناه في تحديد عددهم.

قائمة العناصر المطلوبة

في المجموع ، ستحتاج لنظام الصرف هذا:

• مزراب (3 م) - 8 قطع.
• مزراب (2.5 م) - 2 قطعة.
• مزراب (1.3 م) - 2 قطعة.
• قفل المزراب - 16 قطعة.
• ركن المزراب - 4 قطع.
• قوس - 58 قطعة.
• الركبة - 4 قطع.
• كوع الصرف (علامة) - 2 قطعة.
• أنبوب (3 م) - 6 قطع.
• قمع - 2 قطعة.
• المشبك (مع دبوس) - 10 قطع.

نصيحة محترف:

أنظمة الإمداد بالمياه الباردة والساخنة الداخلية

20. المزاريب الداخلية

20.1. يجب أن تضمن المصارف الداخلية إزالة مياه الأمطار وذوبان أسطح المباني.

ملحوظة. عند تركيب المصارف الداخلية في المباني غير المدفأة ، يجب اتخاذ تدابير لضمان درجة حرارة موجبة في خطوط الأنابيب وقنوات الصرف عند درجة حرارة خارجية سلبية (التدفئة الكهربائية ، والتدفئة بالبخار ، وما إلى ذلك). يجب أن تبرر دراسة الجدوى جدوى تركيب مصارف داخلية ساخنة.

20.2. يجب تحويل المياه من أنظمة الصرف الداخلية إلى مياه الأمطار الخارجية أو شبكات الصرف الصحي العامة.

ملاحظات: 1. عندما يكون هناك ما يبرر ذلك ، يُسمح بإزالة المياه من نظام المصارف الداخلية إلى نظام الصرف الصحي الصناعي لمياه الصرف الصحي غير الملوثة أو المعاد استخدامها.

2. لا يجوز تحويل المياه من المصارف الداخلية الى المجاري المنزلية وربط الاجهزة الصحية بشبكة المصارف الداخلية.

20.3.في حالة عدم وجود تصريف لمياه الأمطار ، يجب قبول تصريف مياه الأمطار من المصارف الداخلية علانية في مجاري بالقرب من المبنى (منفذ مفتوح) ؛ في الوقت نفسه ، يجب اتخاذ تدابير لمنع تآكل سطح الأرض بالقرب من المبنى.

ملحوظة. عند ترتيب منفذ مفتوح على الناهض داخل المبنى ، يجب توفير ختم هيدروليكي مع إزالة الماء الذائب في فصل الشتاء إلى المجاري المنزلية.

20.4. يجب تركيب قمعي صرف على الأقل على السطح المسطح للمبنى ووادي واحد.

يجب وضع قمع الصرف على السطح مع مراعاة تضاريسها ومنطقة التجميع المسموح بها لكل قمع وهيكل المبنى.

يجب ألا تتجاوز المسافة القصوى بين قنوات الصرف لأي نوع من الأسطح 48 مترًا.

ملحوظة. على الأسطح المستوية للمباني السكنية والعامة ، يُسمح بتركيب قمع تصريف واحد لكل قسم.

20.5. يُسمح بالانضمام إلى رافع واحد من المسارات الموجودة على مستويات مختلفة في الحالات التي لا يتجاوز فيها إجمالي معدل التدفق المقدر للناهض القيم المعطاة في الجدول. 10.

قطر أنبوب الصرف ، مم

20.6. يجب أخذ الحد الأدنى من منحدرات خطوط الأنابيب الفرعية: للأنابيب العلوية 0.005 ، للأنابيب تحت الأرض - وفقًا لمتطلبات Sec. الثامنة عشر.

20.7. لتنظيف شبكة المصارف الداخلية ، من الضروري توفير تركيب المراجعات والتنظيفات وفتحات التفتيش ، مع مراعاة متطلبات الثانية. 17. على الناهضين ، يجب تثبيت التنقيحات في الطابق السفلي من المباني ، وإذا كانت هناك فجوات ، فوقها.

ملحوظة. مع طول الخطوط الأفقية المعلقة حتى 24 مترًا ، يُسمح بعدم توفير التنظيف في بداية القسم.

20.8. يجب أن يتم توصيل قنوات الصرف بالرافعات بمساعدة مآخذ التمدد ذات الإغلاق المرن.

20.9. يجب تحديد تصريف مياه الأمطار المقدر Q ، l / s ، من منطقة مستجمعات المياه من خلال الصيغ:

للأسطح التي يصل انحدارها إلى 1.5٪ شاملة

للأسطح التي يزيد ميلها عن 1.5٪

في الصيغتين (34) و (35):

F - منطقة مستجمعات المياه ، متر مربع ؛

- كثافة المطر ، لتر / ثانية لكل 1 هكتار (لمنطقة معينة) ، لمدة 20 دقيقة مع فترة زيادة واحدة من الكثافة المحسوبة تساوي سنة واحدة (مقبولة وفقًا لـ SNiP 2.04.03-85) ؛

- كثافة المطر ، لتر / ثانية من 1 هكتار (لمنطقة معينة) ، تدوم 5 دقائق مع فترة زيادة واحدة من الكثافة المحسوبة تساوي سنة واحدة ، تحددها الصيغة

هنا n هي معلمة مقبولة وفقًا لـ SNiP 2.04.03-85.

20.10. يجب ألا يتجاوز التدفق المقدر لمياه الأمطار المنسوب إلى رافع الميزاب القيم الموضحة في الجدول. 10 ، ويتم تحديد قمع الصرف وفقًا لبيانات جواز السفر لنوع القمع المقبول.

20.11. عند تحديد مساحة مستجمعات المياه المحسوبة ، يجب مراعاة 30٪ إضافية من المساحة الإجمالية للجدران الرأسية المجاورة للسقف والارتفاع فوقها.

20.12. يجب تصميم أنابيب الصرف ، وكذلك جميع أنابيب التفريغ ، بما في ذلك تلك الموضوعة أسفل أرضية الطابق الأول ، للضغط الذي يمكنه تحمل الرأس الهيدروستاتيكي أثناء الانسداد والفيضان.

20.13. بالنسبة للمصارف الداخلية ، يجب استخدام أنابيب البلاستيك والأسمنت الأسبستي والحديد الزهر ، مع مراعاة متطلبات الفقرات. 17.7 ، 17.9.

على خطوط التعليق الأفقية في وجود أحمال اهتزاز ، يُسمح باستخدام أنابيب فولاذية.

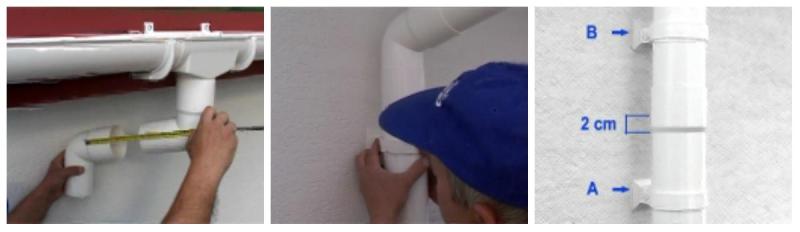

تركيب الجزء المجعد وأنابيب الصرف

يوفر وضع البالوعة إمكانية تركيب الأنابيب من أعلى إلى أسفل ، بينما يتم تثبيت الكوع والاقتران والصرف بمقبس في الأعلى.

يتم التثبيت على النحو التالي:

1. يتم إدخال جزء من أنبوب مستقيم لا يقل عن 60 مم في وصلة الركبة والركبة (حسب المسافة بين اللوحة الأمامية والجدار).
2. بعد ذلك ، يتم تجميع الجزء المطلوب ، حيث يتم إدخال الطرف العلوي من الأنبوب.
3. النظام متصل بالحائط بمشابك تصل المسافة بينها إلى 1.8 متر.يتم تثبيت مشبك واحد فقط ، والثاني عبارة عن دليل. في بعض الأنظمة ، توصي الشركة المصنعة باستخدام المشابك - وصلات التمدد. المشبك متصل تحت الموصل.
4. يتم ضبط الأنبوب رأسيًا بدقة باستخدام خط راسيا.
5. يتم تثبيت كوع التصريف على الطرف السفلي من الأنبوب ، ويتم تثبيته بمشابك (تقع الحافة السفلية على مسافة 25-30 سم من المنطقة العمياء).
6. إذا كان هناك نظام تصريف أو مدخل لمياه العواصف ، فإن الطرف السفلي من الأنبوب يذهب هناك. يتم توصيل الأنابيب باستخدام اقتران (موصل).
7. يتم إدخال كل أنبوب لاحق في الموصل المثبت على الأنبوب السابق.
8. يتم إرفاق مشبك تحت كل اتصال.

1. اعتمادًا على ميزات تصميم موقع التثبيت ، يتم إرفاق كوع بالشكل المطلوب أو أداة توصيل بالقمع. في حالة وجود نتوء في السقف خلف الواجهة ، يتم استخدام مرفقين وقطعة أنبوب. إذا كان السقف بدون حافة ، فسيتم استخدام أداة توصيل.

يتم تركيب مصارف السقف مع مراعاة تعويض التمدد الحراري. لهذه الوظيفة ، يستخدم المصنعون فجوات التعويض. لذلك توجد خطوط تجميع في موصلات الأنابيب في بعض الأنظمة. يتم ضبط حافة الأنبوب على طول هذه الخطوط ، اعتمادًا على درجة حرارة الهواء وقت التثبيت. تسمح الأختام المعالجة بالسيليكون بالانزلاق السلس للعناصر أثناء التمدد. عند استخدام موصل أنبوب ، اترك فجوة هوائية لا تقل عن 0.6-2 سم.

نصيحة محترف:

لا يوصى بتجميع نظام الصرف عند درجة حرارة أقل من -5.

هذا يكمل تركيب نظام الصرف الصحي. من الضروري مراجعة جميع العناصر المثبتة. إذا كان تكوين نظام الصرف متوافقًا تمامًا مع المشروع ، محسوبًا ومركبًا وفقًا لتوصيات الشركة المصنعة ، فإن كل المياه التي تدخل السقف ستخرج فقط من خلال الأنابيب ، دون تناثر أو تفيض عبر حواف المزاريب.

في نهاية كل موسم ، يُنصح بفحص النظام وشطفه (باستخدام خرطوم بالماء). عند إزالة الازدحام الناشئ (الأوراق ، الحطام) ، لا تستخدم الأشياء المعدنية الحادة.

يعد نظام الصرف أحد الإجراءات الوقائية الرئيسية التي تساهم في تمديد تشغيل مواد التسقيف والواجهة وأساس المبنى. يعد الحساب الصحيح والمختص لنظام مزراب السقف هو المفتاح للتشغيل طويل الأجل والموثوق للمبنى بأكمله. ستساعد معرفة المبادئ الأساسية لحساب مكونات نظام الصرف في تحسين تكلفة ترتيبه.

اعتمادًا على نوع وحجم وانحدار السقف ، يمكن أن يكون نظام الصرف من عدة أنواع.
:

• منظم.
• غير منظم.

يتم تنفيذ الحساب الخارجي مع مراعاة المتطلبات التالية
:

• يجب تثبيت مزاريب معلقة أو جدارية على الأسطح بزاوية ميل لا تقل عن 15 درجة ؛
• لوحظ طولية عند مستوى 2٪ على الأقل ؛
• يجب أن يكون للمزاريب جوانب يزيد ارتفاعها عن 120 مم ؛
• لا تزيد المسافة بين أنابيب الصرف عن 24 مترًا ؛
• يؤخذ قطر أنبوب الصرف بمعدل 1.5 سم 2 من المقطع لكل 1 م 2 من السطح.

هذه القواعد صالحة لأنظمة الصرف في المناطق المناخية مع احتمال ضئيل لتجميد المياه.

• الناهض.
• قمع؛
• أنبوب مخرج؛
• إطلاق سراح.

اعتمادًا على التكوين والوظائف المطلوبة ، يمكن استكمال نظام تصريف المياه بمجموعة متنوعة من الملحقات والمكونات.

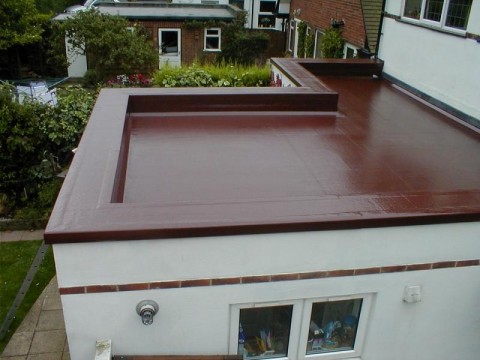

ما هو سقف مسطح به مصرف داخلي ولماذا هو مطلوب

من أجل عدم وجود منحدرات السقف يحرم سقف منحدر طبيعي لتنفيذ هطول الأمطار. بادئ ذي بدء ، هذا ينطبق على المطر وذوبان الثلوج أو البرد.

في مثل هذه الحالات ، يمكن تجهيز المباني بمصارف داخلية أو خارجية.

يعد جهاز تدفق المياه الداخلية نظامًا معقدًا إلى حد ما عند مقارنته بالوسائل الخارجية المصممة لنفس الأغراض.

ولكن نظرًا لكتلة المزايا ، فإن أصحاب الهياكل المختلفة يختارون بالضبط النظام الموجود داخل المنزل. يمكن مقارنة مثل هذا الحل لمسألة إزالة هطول الأمطار في الغلاف الجوي بكيفية تدفق المياه من الحمام العادي.

يجد السائل المسار الوحيد الأقل مقاومة ، حيث يتم توجيهه من خلال التدفق. أولاً ، يدخل أنبوب الصرف الصحي ، وبعد ذلك يدخل في مجاري الصرف الصحي. في بعض الحالات ، من الممكن عمل النظام بطريقة يتم من خلالها جمع المياه في خزان خاص ، حيث يمكن استخدامها كسائل تقني.

المزايا الرئيسية للأسطح المسطحة ذات الصرف الداخلي هي:

• زيادة جماليات المبنى نفسه ، حيث لن تكون الأنابيب أو أنظمة تصريف الأمطار الأخرى مرئية على واجهاته ؛
• لا تجمد لمياه الصرف الصحي في الشتاء ، حيث يتم إخفاؤها بالداخل وتدفئتها بواسطة المبنى نفسه ؛
• كفاءة أعلى في إزالة المياه.

الأهمية!

أكبر مشكلة يواجهها أصحاب الأسطح المسطحة ذات السطح الداخلي للصرف هو الانسداد. التنظيف في مثل هذه الحالات صعب للغاية. ولكن في الوقت الحالي ، تم إنشاء وسائل تقنية خاصة تمنع حدوث مثل هذه المواقف إلى أقصى حد.

من المهم أيضًا مراعاة الصرف الداخلي قبل بدء البناء أو قبل بدء التسقيف. بعد اكتمال البناء ، لا يمكن تنفيذ تركيب نظام تصريف المياه في الغلاف الجوي إلا في الحالات التي يتم فيها تفكيك جزء من المنزل

جهاز الصرف

ما هو الصرف الداخلي

يمكنك وصف الصرف الداخلي في جملة واحدة فقط. يتم تثبيته على سطح مسطح ، بينما يتم تثبيت السطح الخارجي على سطح مائل كلاسيكي.

حصل هذا الصرف على اسمه بشكل أساسي بسبب حقيقة أنه جزء من الهيكل نفسه ، وليس نظامًا منفصلاً عنه.

أيضًا ، يمكن فهم الفرق بين المصارف الخارجية والداخلية في مرحلة تصميم النظام. إذا أخذنا مشروع سقف ، فسيتم تحديد الصرف الداخلي داخل محيطه ، ويكون الصرف الخارجي خلفه.

في الآونة الأخيرة نسبيًا ، تم استخدام الصرف الداخلي فقط لحماية المباني السكنية ، لأنه كان في هذا النوع من البناء كان السقف المسطح شائعًا. اليوم ، يختار المزيد والمزيد من الناس سقفًا مسطحًا عند بناء منازل خاصة. إلى جانب ذلك ، أصبح الصرف الداخلي أكثر شيوعًا.

تتمثل المهام الرئيسية لمثل هذا الصرف ، مثل أي نظام آخر مشابه ، في حماية سطح المبنى وواجهة المبنى من الآثار السلبية للرطوبة. بدون مثل هذا الصرف المثبت بشكل صحيح ، يمكن أن يستمر الهيكل أقل بكثير من الفترة المحددة. بالإضافة إلى ذلك ، سيتطلب إصلاحات تجميلية مستمرة ، لأن المواد المواجهة تصبح غير قابلة للاستخدام بشكل أسرع من المواد الأساسية.

في المبنى ذو السقف المسطح ، يكون الصرف أكثر أهمية ، لأنه لا يحتوي على أي ميزات هيكلية تسمح بحمايته من المطر وذوبان المياه. في الأنواع القياسية من الأسقف ، يتم تحقيق ذلك من خلال الانحدار وتغطية السقف نفسه.

إذا كنت قد لاحظت ، فعادة ما يكون لجميع المواد المستخدمة في التسقيف سطح مموج.

في الصرف الداخلي ، يتم استخدام جميع العناصر نفسها كما في العنصر الخارجي ، ولكن يمكن أن تختلف اختلافًا كبيرًا عنها في التصميم ووظائفها.

هذا مثير للاهتمام: كيفية عمل استنزاف: نتعلم كل الفروق الدقيقة

حساب الأنابيب وعدد المزاريب والمشابك

قبل الشروع في تركيب هيكل الصرف الخارجي ، من الضروري فحص المنزل بحثًا عن ميزات في هندسته المعمارية. من المستحيل أن يكون نظام الصرف قد انتهك مظهر الأسرة. إذا كان لا يتناسب مع واجهة المبنى ، فمن الأفضل وضعه على الجانب الخلفي. لهذا الغرض ، يتم استخدام الملحقات الخاصة المتاحة للبيع.

من الضروري البدء في حساب نظام الصرف عن طريق تحديد مساحة سطح السقف التي ستتم إزالة الترسيب منها. لهذا ، يتم استخدام صيغ هندسية بسيطة. من المقبول عمومًا أن أنبوبًا سفليًا يبلغ قطره 100 مم قادر على التعامل مع إزالة السائل من مساحة سطح تصل إلى 220 مترًا مربعًا.

يتم تحديد حجم قسم المزاريب مع مراعاة زاوية المنحدر. كلما كان المنحدر أكثر انحدارًا ، يجب أن يكون جانب الحضيض أعلى. هذا بسبب الزيادة في المساحة التي يتم جمع هطول الأمطار منها.

لتحديد عدد خطافات التثبيت ، استخدم الصيغة:

N = (L - 0.3): (0.6 +1) ، بينما:

N هي القيمة المرغوبة ؛

تم العثور على عدد الأنابيب السفلية باستخدام الصيغة:

N الأنابيب \ u003d (0.2 × N أفاريز - N منحنى + إدراج L): أنابيب L ، حيث:

إفريز H - المسافة بينه وبين الأرض ؛

منحنى H - ارتفاع منحنى الأنبوب ؛

إدراج L - طول إدراج القمع ؛

أنابيب L - طول الأنبوب (عادة 3 أو 4 أمتار).

لتأمين كل قطعة من الأنابيب السفلية ، استخدم 2 مشابك على الأقل.

كيفية حساب المزاريب لسقف مسطح

تكتسب الأسطح المسطحة شعبية في البناء الخاص. غالبًا ما يتم استغلال هذه الأسطح. نظام الصرف في هذه المنازل داخلي - تدخل مياه العواصف والذوبان في قنوات سحب المياه المثبتة على السطح ، ومنها إلى المصارف ، ثم إلى خط أنابيب مجاري المطر.

سقف مسطح. لا توجد مصارف. خلال موسم الأمطار ، يمكنك إطلاق السلاحف في هذا البركة ، ولكن عاجلاً أم آجلاً سوف يتسرب السقف ، وبعد ذلك سيكون عليك إصلاح ليس فقط السقف ، ولكن أيضًا الأسقف (وإنقاذ الحيوانات البريئة)

وفقًا للمواصفة SP 32.13330.2012 ، عند تطوير المشروع ، من الضروري النظر في إمكانية التعاون في أنظمة الصرف الصحي. في نفس الكود ، يتم تحديد الاعتبار الإلزامي لاستخدام المياه السطحية للري ، وهو أمر ممكن تمامًا إذا تم تركيب خزان للصرف الصحي مع عدة غرف للمعالجة متعددة المراحل في الموقع (تستخدم النفايات السائلة المعالجة للري). أي ، لا شيء يمنع خط الأنابيب الداخلي لنظام الصرف من الاتصال بالمجاري (هذا هو تعاون الأنظمة). يقع خط الأنابيب في مساحة العلية (إذا لم يكن هناك أي شيء ، فإن وضع السقف مقبول). قمع متصلة به. خط الأنابيب متصل بالناهض. لتوصيل الأجزاء ، يتم استخدام العناصر المشكلة المزودة بحلقات مانعة للتسرب. تأكد من توفير المراجعة والتنظيف. خيار آخر (ليس الأفضل) هو المزاريب القياسية إذا كان السقف يحتوي على حاجز. يتم عمل ثقوب في هذا الحاجز ، ويتم إحضار الأنابيب إليهم.

جهاز الصرف الخارجي

• بغض النظر عن مدى استواء السقف ، من الضروري وجود منحدر (نحو الممرات) بنسبة 1-2٪ ؛
• يتم تثبيت مجمع الصرف في الجزء المدفون من المبنى (أو تحت الأرض: الهياكل معزولة تحت الأرض ؛ يُسمح بوضع مفتوح في الغرفة) ، ويتم توصيل المجرى بمياه الصرف الصحي هناك ؛
• أحجام الأنابيب المسموح بها: الطول - 700-1380 مم ، القطر - 100 ، 140 ، 180 ؛
• يتم تحديد قطر الأنابيب على أساس أن 1.5 سم 2 من المقطع تزيل الماء من مربع السقف ؛
• يتم تحديد عدد الممرات على أساس أن 1 سم 2 من المقطع العرضي لسحب المياه قادر على تحويل المياه من 0.75 متر مربع من السطح ؛
• يجب أن تكون القمع في أماكن معزولة (ساخنة) ؛
• يجب أن يكون إدراج القمع مغلقًا تمامًا - يتم لصق سجادة مقاومة للماء على جوانب الممرات ؛
• العدد المعتاد للقمع هو واحد لكل قسم في السقف ؛
• يمكن تصريف المياه في مجاري المطر دون الجمع بين الشبكات.

سيجد الماء ثقبًا - ومع ذلك ، فمن الأفضل التخطيط لهذا الثقب وفي المكان المناسب.

كيف لا تفعل ذلك في أي حال (الأمر يتعلق فقط بعدم رفع أي شخص دعوى قضائية ضد البلدية)

يميل بعض أصحاب المنازل ذات الأسطح المستوية ذات الانحدار الطفيف (بالكاد تسمح للمياه بالتصريف عن طريق الجاذبية) إلى ترتيب تصريف غير منظم. يوجد ثقب في الحاجز - يتدفق الماء من خلاله.نوصي بشدة بعدم الانخراط في أنشطة الهواة من هذا النوع: حتى إذا كانت هناك منطقة عمياء قوية أدناه ، وبالقرب منها توجد صواني مجاري المطر. يتسبب الماء في إتلاف الواجهة لدرجة أن "brezhnevka" الشهير بالمقارنة مع الجدران المتضررة سيبدو وكأنه تحفة من روائع الفكر المعماري. لا يعتبر نظام الصرف الداخلي من صلاحيات الأسطح المسطحة على الإطلاق - فمن الممكن تمامًا توصيله بمزاريب سقف مائل ، ولكن هذه المهمة مخصصة للمهنيين. يجب تثبيت مثل هذا النظام في مرحلة البناء ، بعد أن طور المشروع مسبقًا بالتوازي مع بقية وثائق المشروع.

حساب عدد قمع الصرف الخارجي ، قطر الأنبوب

يوجد سقف الجملون ، طول المنحدر 24 م ، المسافة من الأفاريز إلى الحافة 10.5 م ، مطلوب حساب عدد القمع وقطر الأنابيب السفلية لكل منحدر. هناك بيانات متضاربة حول عدد المجاري وقطر المياه. أنابيب:1- أسطح 17 ليرة سورية 9.7 "في حالة التصريف الخارجي المنظم للمياه من السطح ، يجب ألا تزيد المسافة بين الأنابيب السفلية عن 24 مترًا ، ويجب أخذ مساحة المقطع العرضي للأنابيب السفلية من الحساب 1.5 سم 2 لكل 1 م 2 مساحة السطح. الحساب: لسقف الجملون بمساحة منحدر واحد 24 * 10.5 = 252 م 2 بأنبوب بقطر 10 سم - مساحة التقاطع. قسم الأنابيب: S \ u003d Pi * R (تربيع) \ u003d 3.14 * 25 \ u003d 78.5 سم 2 مطلوب. مساحة المقطع العرضي للأنابيب السفلية: 1.5 * 252 = 378 سم 2 عدد الأنابيب التي يبلغ قطرها 10 سم: 378 / 78.5 = 4.81. أولئك. 5 أنابيب2.- تتحدث الغالبية العظمى من المصادر على الإنترنت عن عدد أقل من الأنابيب: إما حوالي 100 متر مربع لكل أنبوب. اتضح 252/100 = 2.52 =3 أنابيب أو أنها توفر الجداول التي على أساسها بشكل عام 2 أنبوب بقطر 10 سم. في الوثائق الفنية لشركة Grand Line (تشير إلى الحساب وفقًا لـ DIN EN 612-2005) ، نظام Grand Line 150mm-dia. قمع / 100 مم-ضياء. أنابيب - مصممة ل 178 مترًا مربعًاأولئك. عدد 2 أنبوب يكفي 250 م 2 اين هي الحقيقة في المشروع المشترك أم في الغالبية العظمى من مواقع الإنترنت؟ كم عدد المصارف لأخذها؟

تم التعديل الأخير بواسطة MaxKad في 02/08/2017 الساعة 21:34.

اين هي الحقيقة في المشروع المشترك أم في الغالبية العظمى من مواقع الإنترنت؟ كم عدد المصارف لأخذها؟

أعتقد أن الحقيقة تكمن في المشروع المشترك ، ولكن ليس فقط في مشروع مشترك واحد 17.13330.2011 ، ولكن أيضًا في مشروع مشترك 30.13330.2012 ومشروع مشترك 32.13330.2012: 9.2. يتم تحديد عدد الممرات ، اعتمادًا على الإنتاجية ومساحة السطح ومنطقة البناء وفقًا للمواصفة SP 30.13330 و SP 32.13330. أعتقد أن عدد الممرات ، على الأقل داخليًا ، على الأقل خارجيًا ، وقطر الأنبوب (الناهض) يعتمد بشكل أساسي على معدل تدفق مياه الأمطار المقدر (لتر / ثانية) ، وليس فقط على مساحة \ السقف. في SP 17 ، بالنسبة للتصريف الخارجي ، تم تقديم طريقة حساب تقريبية للغاية ، والتي لا تأخذ في الاعتبار شدة المطر في منطقة بناء معينة. (البند 8.6.9 من SP 30.13330.2012).

يُعد DIN EN 612-2005 أمرًا جيدًا ، ولكن "ما هو جيد بالنسبة للألماني هو الموت لروسي" (ج) يحق لمصنعي المزراب الإشارة إلى أي شيء ، خاصة إذا قدموا ضمانًا للمشتري بأنه لن يكون هناك تجاوز أثناء المطر. وعلى المصمم أن يبرر قراراته بنفسه ، مشيراً إلى الأعراف المعمول بها في الدولة.

__________________العمارة هي التشخيص.

اختيار مادة التصنيع التي يتم تركيب المزاريب فيها

لا ينبغي اعتبار منتجات الصلب المجلفن للتركيب في مبنى سكني. لن تجعل التكلفة المنخفضة للمواد التثبيت أرخص: سيستغرق التثبيت الكثير من الوقت ، ويكاد يكون من المستحيل تجميع الأجزاء المصنوعة يدويًا بإحكام. سيبدأ الفولاذ المغطى بطبقة واقية رقيقة من الجلفنة في الصدأ خلال 2 إلى 3 سنوات ، وسيتعين عليك تثبيت نظام جديد. تصنع المصارف الحديثة للميزانية:

مصنوع من البلاستيك - PVC.

مصنوع من المعدن بطلاء بوليمر واقي.

المظهر الجمالي والسعر المعقول: مزايا المزاريب البلاستيكية

المزاريب البلاستيكية: في أي الحالات يستحق تركيب نظام PVC

يمكن للأجزاء البلاستيكية غير المكلفة أن تدوم لعقود دون أن تنكسر. المكونات مصنوعة من البولي فينيل كلورايد - بوليمر يعتمد على راتنجات الأكريليك. المزاريب والأنابيب خفيفة الوزن وسهلة النقل ولا تتطلب مهارات خاصة أثناء التركيب.

عناصر نظام البلاستيك

تعتبر الأنظمة البلاستيكية مثالية للتركيب في المباني السكنية المنخفضة المكونة من طابق واحد والمباني الملحقة والمرائب والمنازل الريفية.مثبتة على أسطح قديمة مع مثبتات على لوح الريح. يوصي المصنعون باستخدام PVC لتنظيم الصرف على أسطح أرضيات العلية: الصواني البلاستيكية صامتة تقريبًا ، على عكس الصواني المعدنية.

المادة هشة للغاية ولا تختلف في القوة. عرضة للتلف الميكانيكي ، خاصة في درجات حرارة الهواء المنخفضة. لذلك ، عند اختيار نظام لتركيب مصرف سقف بلاستيكي في منطقة ذات مناخ بارد ، يجدر التفكير في التركيب المتزامن لكابل التدفئة. تم تجهيز الأسقف بوجود حاجب ثلج إلزامي لتقليل مخاطر تلف الصرف عند ذوبان الثلج.

المزاريب المصنوعة من المعدن بطبقة بوليمر تنتمي إلى فئة السعر المتوسط. الأجزاء مصنوعة من سبيكة فولاذية ، يتم تطبيق عدة طبقات من البوليمر في الأعلى لحماية الصندوق من الماء. عند حساب نظام الصرف ، يجب أيضًا مراعاة سعر التثبيت: من الصعب تثبيت الأجزاء المعدنية والبلاستيكية بنفسك. المزاريب ثقيلة جدًا ؛ ومن المستحيل تركيب الصواني بمفردها على ارتفاع.

استنزاف المعدن والبلاستيك: التفاصيل

عند التجميع ، تحتاج إلى أداة ومهارات خاصة للعمل مع المعدن: لا يمكن قطع الأجزاء المعدنية والبلاستيكية بمطحنة أو فوهة على المثقاب. طلاء البوليمر حساس لدرجة الحرارة ؛ عندما يسخن ، يقشر. أيضًا ، تتطلب المنتجات المعدنية والبلاستيكية معالجة دقيقة أثناء التحميل والنقل: يجب إغلاق السطح. الخدوش على البوليمر هي موصلات للماء إلى القاعدة المعدنية ، على التوالي ، يتشكل الصدأ بسرعة عند نقاط التلف.

البلاستيك المعدني هو الخيار الأفضل لـ:

تجميع الصرف الصحي للمنازل الريفية ذات المساحة الكبيرة والارتفاع.

تركيب صواني على العوارض الخشبية - يُسمح بزيادة الفاصل الزمني بين السحابات حتى 90 سم.

المنشآت في ظروف مناخية صعبة.

كيف هو نظام الصرف على سطح مستو

الغرض الرئيسي من نظام تصريف الأسطح هو تصريف المياه التي تتشكل على سطح السقف نتيجة لهطول الأمطار على شكل مطر ، وكذلك عندما يذوب الثلج في فترة الخريف والربيع من العام.

أنظمة تسقيف المزراب من ثلاثة أنواع وهي:

• غير منظم في الهواء الطلق - عندما يتم تصريف المياه من سطح السقف تلقائيًا ، بسبب انحداره إلى جانب واحد ؛
• منظمة في الهواء الطلق - يفترض وجود مزاريب لتجميع المياه ، وتقع على طول حافة السطح ، مع نقلها لاحقًا إلى مواسير سفلية مثبتة على واجهة المبنى ؛
• داخلي - يتكون من مسارات استقبال موضوعة على سطح السطح ، تعمل على تجميع المياه من خلال منحدرات على سطحه ، ورافعات رأسية مثبتة داخل المبنى أو الهيكل.

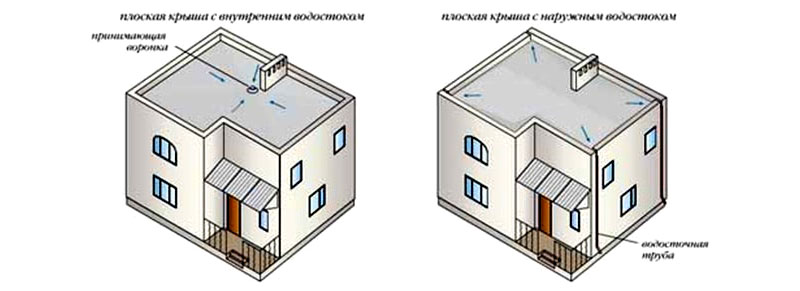

تمثيل تخطيطي لنظام الصرف المنظم الداخلي والخارجي على سطح مستو
