حساب الحمل الحراري للمنزل. ما هي قوة التدفئة لوضعها

الاعتماد على نظام درجة حرارة نظام التدفئة

يشار إلى قوة المشعات لنظام ذي درجة حرارة عالية. إذا كان نظام التدفئة في منزلك يعمل في ظروف حرارية متوسطة أو منخفضة ، فسيتعين عليك إجراء حسابات إضافية لاختيار البطاريات مع العدد المطلوب من الأقسام.

بادئ ذي بدء ، لنحدد الرأس الحراري للنظام ، وهو الفرق بين متوسط ​​درجة حرارة الهواء والبطاريات. بالنسبة لدرجة حرارة أجهزة التسخين ، يتم أخذ المتوسط ​​الحسابي لقيم درجة حرارة إمداد سائل التبريد وإزالته.

1. وضع درجة الحرارة المرتفعة: 90/70/20 (درجة حرارة العرض - 90 درجة مئوية ، درجة حرارة العودة -70 درجة مئوية ، 20 درجة مئوية تؤخذ على أنها متوسط ​​درجة حرارة الغرفة). نحسب الرأس الحراري على النحو التالي: (90 + 70) / 2 - 20 \ u003d 60 درجة مئوية ؛
2. درجة حرارة متوسطة: 75/65/20 ، رأس الحرارة - 50 درجة مئوية.
3. درجة حرارة منخفضة: 55/45/20 ، رأس حرارة - 30 درجة مئوية.

لمعرفة عدد أقسام البطارية التي ستحتاجها لنظم 50 و 30 رأس حراري ، اضرب السعة الإجمالية برأس لوحة الرادياتير ثم قسّمها على رأس الحرارة المتاح. لغرفة 15 متر مربع. ستحتاج إلى 15 قسمًا من مشعات الألومنيوم و 17 بطارية ثنائية المعدن و 19 بطارية من الحديد الزهر.

بالنسبة لنظام التدفئة بنظام درجة حرارة منخفضة ، ستحتاج إلى أقسام أكثر مرتين.

مثال على عملية حسابية بسيطة

بالنسبة للمبنى ذي المعلمات القياسية (ارتفاعات السقف ، وأحجام الغرف ، وخصائص العزل الحراري الجيدة) ، يمكن تطبيق نسبة بسيطة من المعلمات ، وتعديلها وفقًا للمعامل حسب المنطقة.

لنفترض أن مبنى سكني يقع في منطقة أرخانجيلسك ، وتبلغ مساحته 170 مترًا مربعًا. م سيكون الحمل الحراري مساوياً لـ 17 * 1.6 \ u003d 27.2 كيلو واط / ساعة.

مثل هذا التعريف للأحمال الحرارية لا يأخذ في الاعتبار العديد من العوامل المهمة. على سبيل المثال ، ميزات التصميم للهيكل ودرجة الحرارة وعدد الجدران ونسبة مساحات الجدران وفتحات النوافذ وما إلى ذلك. لذلك ، فإن مثل هذه الحسابات ليست مناسبة لمشاريع أنظمة التدفئة الجادة.

حسابات دقيقة للحمل الحراري

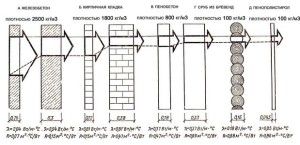

قيمة التوصيل الحراري ومقاومة انتقال الحرارة لمواد البناء

ولكن مع ذلك ، فإن حساب الحمل الحراري الأمثل عند التسخين لا يعطي دقة الحساب المطلوبة. لا يأخذ في الاعتبار أهم معلمة - خصائص المبنى. العامل الرئيسي هو مقاومة انتقال الحرارة للمواد المستخدمة في تصنيع العناصر الفردية للمنزل - الجدران والنوافذ والسقف والأرضية. يحددون درجة حفظ الطاقة الحرارية المتلقاة من الناقل الحراري لنظام التدفئة.

ما هي مقاومة انتقال الحرارة (R)؟ هذا هو مقلوب التوصيل الحراري (λ) - قدرة بنية المادة على نقل الطاقة الحرارية. أولئك. كلما زادت قيمة التوصيل الحراري ، زاد فقدان الحرارة. لا يمكن استخدام هذه القيمة لحساب حمل التسخين السنوي ، لأنها لا تأخذ في الاعتبار سمك المادة (د). لذلك ، يستخدم الخبراء معلمة مقاومة انتقال الحرارة ، والتي يتم حسابها بالصيغة التالية:

حساب الجدران والنوافذ

مقاومة انتقال الحرارة لجدران المباني السكنية

هناك قيم طبيعية لمقاومة انتقال الحرارة للجدران ، والتي تعتمد بشكل مباشر على المنطقة التي يقع فيها المنزل.

على عكس الحساب الموسع لحمل التدفئة ، تحتاج أولاً إلى حساب مقاومة انتقال الحرارة للجدران الخارجية والنوافذ وأرضية الطابق الأول والعلية. لنأخذ الخصائص التالية للمنزل كأساس:

• مساحة الجدار - 280 م². مع نوافذ - 40 م².
• مادة الجدار لبنة صلبة (λ = 0.56). سمك الجدران الخارجية 0.36 م وبناءً على ذلك نحسب مقاومة الإرسال التلفزيوني - R \ u003d 0.36 / 0.56 \ u003d 0.64 م² * C / W ؛
• لتحسين خصائص العزل الحراري ، تم تركيب عازل خارجي - رغوة البوليسترين بسمك 100 مم.بالنسبة له λ = 0.036. وفقًا لذلك R \ u003d 0.1 / 0.036 = 2.72 متر مربع * C / W ؛
• قيمة R الإجمالية للجدران الخارجية هي 0.64 + 2.72 = 3.36 وهو مؤشر جيد جدًا للعزل الحراري للمنزل ؛
• مقاومة انتقال الحرارة للنوافذ - 0.75 متر مربع * C / W (زجاج مزدوج مع حشوة الأرجون).

في الواقع ، سيكون فقد الحرارة عبر الجدران:

(1 / 3.36) * 240 + (1 / 0.75) * 40 = 124 وات عند اختلاف درجة الحرارة بمقدار 1 درجة مئوية

نحن نأخذ مؤشرات درجة الحرارة كما هو الحال بالنسبة للحساب الموسع لحمل التدفئة + 22 درجة مئوية في الداخل و -15 درجة مئوية في الهواء الطلق. يجب إجراء المزيد من الحسابات وفقًا للصيغة التالية:

حساب التهوية

ثم تحتاج إلى حساب الخسائر من خلال التهوية. إجمالي حجم الهواء في المبنى 480 متر مكعب. في نفس الوقت ، كثافته تساوي تقريبًا 1.24 كجم / م 3. أولئك. كتلته 595 كجم. في المتوسط ​​، يتم تجديد الهواء خمس مرات في اليوم (24 ساعة). في هذه الحالة ، لحساب الحد الأقصى للحمل الساعي للتدفئة ، تحتاج إلى حساب فقد الحرارة للتهوية:

(480 * 40 * 5) / 24 = 4000 كيلوجول أو 1.11 كيلو واط ساعة

تلخيصًا لجميع المؤشرات التي تم الحصول عليها ، يمكنك العثور على إجمالي فقدان حرارة المنزل:

بهذه الطريقة ، يتم تحديد الحد الأقصى الدقيق لحمل التدفئة. القيمة الناتجة تعتمد بشكل مباشر على درجة الحرارة في الخارج. لذلك ، لحساب الحمل السنوي على نظام التدفئة ، من الضروري مراعاة التغيرات في الظروف الجوية. إذا كان متوسط ​​درجة الحرارة خلال موسم التدفئة هو -7 درجة مئوية ، فسيكون إجمالي حمل التدفئة مساويًا لـ:

(124 * (22 + 7) + ((480 * (22 + 7) * 5) / 24)) / 3600) * 24 * 150 (أيام موسم التدفئة) = 15843 كيلو واط

من خلال تغيير قيم درجة الحرارة ، يمكنك إجراء حساب دقيق للحمل الحراري لأي نظام تدفئة.

إلى النتائج التي تم الحصول عليها ، من الضروري إضافة قيمة فقدان الحرارة من خلال السقف والأرضية. يمكن القيام بذلك باستخدام معامل تصحيح 1.2 - 6.07 * 1.2 \ u003d 7.3 كيلو واط / ساعة.

تشير القيمة الناتجة إلى التكلفة الفعلية لحامل الطاقة أثناء تشغيل النظام. هناك عدة طرق لتنظيم الحمل الحراري للتدفئة. أكثرها فعالية هو تقليل درجة الحرارة في الغرف التي لا يوجد فيها تواجد دائم للمقيمين. يمكن القيام بذلك باستخدام أجهزة التحكم في درجة الحرارة وأجهزة استشعار درجة الحرارة المركبة. ولكن في نفس الوقت ، يجب تركيب نظام تدفئة ثنائي الأنابيب في المبنى.

لحساب القيمة الدقيقة لفقدان الحرارة ، يمكنك استخدام برنامج Valtec المتخصص. يظهر الفيديو مثالاً على العمل بها.

أناتولي كونيفيتسكي ، القرم ، يالطا

أناتولي كونيفيتسكي ، القرم ، يالطا

عزيزتي أولغا! آسف للاتصال بك مرة أخرى. شيء ما وفقًا للصيغ الخاصة بك يعطيني حملًا حراريًا لا يمكن تصوره: Cyr \ u003d 0.01 * (2 * 9.8 * 21.6 * (1-0.83) + 12.25) \ u003d 0.84 Qot \ u003d 1.626 * 25600 * 0.37 * ((22 - (- 6)) * 1.84 * 0.000001 \ u003d 0.793 Gcal / hour وفقًا للصيغة المكبرة أعلاه ، اتضح فقط 0.149 Gcal / hour. لا أستطيع أن أفهم ما هو الخطأ؟ يرجى التوضيح!

أناتولي كونيفيتسكي ، القرم ، يالطا

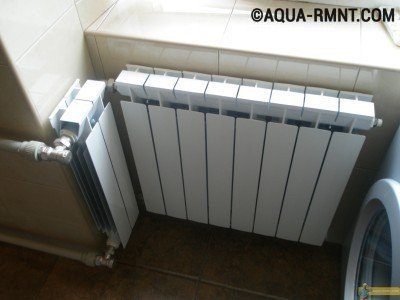

حساب عدد مشعات التدفئة حسب المساحة وحجم الغرفة

عند استبدال البطاريات أو التبديل إلى التدفئة الفردية في شقة ، فإن السؤال الذي يطرح نفسه هو كيفية حساب عدد مشعات التدفئة وعدد أقسام الجهاز. إذا كانت طاقة البطارية غير كافية ، سيكون الجو باردًا في الشقة خلال موسم البرد. لا يؤدي العدد المفرط من الأقسام إلى مدفوعات زائدة غير ضرورية فقط - مع نظام تدفئة أحادي الأنابيب ، سيترك سكان الطوابق السفلية بدون تدفئة. يمكنك حساب الطاقة المثلى وعدد المشعات بناءً على مساحة الغرفة أو حجمها ، مع مراعاة ميزات الغرفة وخصائص أنواع مختلفة من البطاريات.

تحديد عدد المشعات للأنظمة أحادية الأنبوب

هناك نقطة أخرى مهمة للغاية: كل ما سبق ينطبق على نظام التدفئة ثنائي الأنابيب. عندما يدخل المبرد بنفس درجة الحرارة مدخل كل من المشعات. يعتبر نظام الأنبوب الواحد أكثر تعقيدًا: حيث يدخل الماء البارد كل سخان لاحق. وإذا كنت تريد حساب عدد المشعات لنظام أحادي الأنبوب ، فأنت بحاجة إلى إعادة حساب درجة الحرارة في كل مرة ، وهذا أمر صعب ويستغرق وقتًا طويلاً. أي مخرج؟ أحد الاحتمالات هو تحديد قوة المشعات بالنسبة لنظام ثنائي الأنابيب ، ثم إضافة أقسام بما يتناسب مع انخفاض الطاقة الحرارية لزيادة نقل الحرارة للبطارية ككل.

في نظام أحادي الأنابيب ، يصبح الماء لكل مشعاع أكثر برودة وبرودة.

دعنا نوضح بمثال. يوضح الرسم البياني نظام تسخين أحادي الأنبوب بستة مشعات. تم تحديد عدد البطاريات للأسلاك ثنائية الأنابيب. الآن أنت بحاجة إلى إجراء تعديل. بالنسبة للسخان الأول ، يبقى كل شيء كما هو. الثاني يتلقى المبرد بدرجة حرارة منخفضة. نحدد النسبة المئوية لانخفاض الطاقة ونزيد عدد الأقسام بالقيمة المقابلة. في الصورة اتضح كما يلي: 15kW-3kW = 12kW. نجد النسبة المئوية: انخفاض درجة الحرارة 20٪. وفقًا لذلك ، للتعويض ، نزيد عدد المشعات: إذا كنت بحاجة إلى 8 قطع ، فستزيد بنسبة 20٪ - 9 أو 10 قطع. هذا هو المكان الذي تكون فيه معرفة الغرفة مفيدة: إذا كانت غرفة نوم أو حضانة ، فقم بتقريبها ، إذا كانت غرفة معيشة أو غرفة أخرى مماثلة ، فقم بتدويرها لأسفل

كما أنك تأخذ في الحسبان الموقع المتعلق بالنقاط الأساسية: في الشمال تقرب لأعلى ، في الجنوب - لأسفل

في الأنظمة أحادية الأنابيب ، تحتاج إلى إضافة أقسام إلى المشعات الموجودة على طول الفرع

من الواضح أن هذه الطريقة ليست مثالية: بعد كل شيء ، اتضح أن البطارية الأخيرة في الفرع يجب أن تكون ضخمة ببساطة: وفقًا للمخطط ، يتم تزويد المبرد بسعة حرارية معينة مساوية لقوته إلى مدخلاته ، و من غير الواقعي إزالة كل 100٪ عمليًا. لذلك ، عند تحديد قدرة المرجل للأنظمة أحادية الأنابيب ، فإنها عادة ما تأخذ بعض الهامش ، وتضع صمامات الإغلاق وتوصيل المشعات عبر ممر جانبي بحيث يمكن ضبط نقل الحرارة ، وبالتالي تعويض الانخفاض في درجة حرارة المبرد. يتبع كل هذا شيء واحد: يجب زيادة عدد و / أو أبعاد المشعات في نظام أحادي الأنبوب ، وكلما ابتعدت عن بداية الفرع ، يجب تثبيت المزيد والمزيد من الأقسام.

يعد الحساب التقريبي لعدد أقسام مشعات التدفئة أمرًا بسيطًا وسريعًا. لكن التوضيح ، اعتمادًا على جميع ميزات المبنى وحجمه ونوع الاتصال والموقع يتطلب الاهتمام والوقت. لكن يمكنك بالتأكيد تحديد عدد السخانات لخلق جو مريح في الشتاء.

التفتيش بجهاز التصوير الحراري

وبغية زيادة كفاءة نظام التدفئة ، يلجأون بشكل متزايد إلى مسوحات التصوير الحراري للمبنى.

يتم تنفيذ هذه الأعمال في الليل. للحصول على نتيجة أكثر دقة ، يجب ملاحظة اختلاف درجة الحرارة بين الغرفة والشارع: يجب أن تكون 15 درجة على الأقل. تم إطفاء المصابيح الفلورية والمتوهجة. يُنصح بإزالة السجاد والأثاث إلى أقصى حد ، حيث يقومون بإسقاط الجهاز وإعطاء بعض الأخطاء.

يتم إجراء المسح ببطء ، ويتم تسجيل البيانات بعناية. المخطط بسيط.

المرحلة الأولى من العمل تتم في الداخل

ينتقل الجهاز تدريجياً من الأبواب إلى النوافذ ، مع إيلاء اهتمام خاص للزوايا والمفاصل الأخرى.

المرحلة الثانية هي فحص الجدران الخارجية للمبنى بجهاز تصوير حراري. لا تزال الوصلات تخضع لفحص دقيق ، خاصة الارتباط بالسقف.

المرحلة الثالثة هي معالجة البيانات. أولاً ، يقوم الجهاز بذلك ، ثم يتم نقل القراءات إلى جهاز كمبيوتر ، حيث تكمل البرامج المقابلة المعالجة وتعطي النتيجة.

إذا تم إجراء المسح من قبل منظمة مرخصة ، فستصدر تقريرًا بتوصيات إلزامية بناءً على نتائج العمل. إذا تم تنفيذ العمل بشكل شخصي ، فأنت بحاجة إلى الاعتماد على معرفتك ، وربما على مساعدة الإنترنت.

20 صورة للقطط تم التقاطها في اللحظة المناسبة القطط مخلوقات رائعة وربما يعلم الجميع عنها. كما أنهم يتمتعون بالضوء بشكل لا يصدق ويعرفون دائمًا كيف يكونون في الوقت المناسب وفقًا للقواعد.

لا تفعل هذا ابدا في الكنيسة! إذا لم تكن متأكدًا مما إذا كنت تفعل الشيء الصحيح في الكنيسة أم لا ، فأنت على الأرجح لا تفعل الشيء الصحيح. هنا قائمة من الرهيبين.

على عكس كل الصور النمطية: فتاة مصابة باضطراب وراثي نادر تنتصر على عالم الموضة اسم هذه الفتاة ميلاني جايدوس ​​، وقد اقتحمت عالم الموضة بسرعة وصادمة وملهمة ومدمرة للصور النمطية الغبية.

كيف تبدو أصغر سنًا: أفضل قصات الشعر لمن هم فوق 30 ، 40 ، 50 ، 60 فتاة في العشرينات من العمر لا تقلق بشأن شكل وطول شعرهن. يبدو أنه تم إنشاء الشباب لإجراء تجارب على المظهر وتجعيد الشعر الجريء. ومع ذلك ، بالفعل

11 علامة غريبة على أنك جيد في السرير هل تريد أيضًا أن تصدق أنك تمنح شريكك الرومانسي المتعة في السرير؟ على الأقل أنت لا تريد أن تحمر خجلاً وتعتذر.

ماذا يقول شكل أنفك عن شخصيتك؟ يعتقد العديد من الخبراء أن النظر إلى الأنف يمكن أن يخبرنا كثيرًا عن شخصية الشخص.

لذلك ، في الاجتماع الأول ، انتبه إلى أنف شخص غير مألوف

توزيع الأجهزة

عندما يتعلق الأمر بتسخين المياه ، يجب أن تكون الطاقة القصوى لمصدر الحرارة مساوية لمجموع قوى جميع مصادر الحرارة في المبنى.

يعتمد توزيع الأجهزة في مباني المنزل على الظروف التالية:

1. مساحة الغرفة ، مستوى السقف.
2. موقع الغرفة في المبنى. تتميز الغرف في الجزء الأخير في الزوايا بزيادة فقدان الحرارة.
3. المسافة إلى مصدر الحرارة.
4. درجة الحرارة المثلى (من وجهة نظر السكان). تتأثر درجة حرارة الغرفة ، من بين عوامل أخرى ، بحركة التيارات الهوائية داخل السكن.

1. أماكن المعيشة في عمق المبنى - 20 درجة.
2. المباني السكنية في ركن ونهاية المبنى - 22 درجة.
3. المطبخ - 18 درجة. درجة الحرارة أعلى في غرفة المطبخ ، حيث توجد مصادر حرارة إضافية (موقد كهربائي ، ثلاجة ، إلخ).
4. الحمام والمرحاض - 25 درجة.

إذا كان المنزل مجهزًا بتدفئة الهواء ، فإن كمية تدفق الحرارة التي تدخل الغرفة تعتمد على سعة غلاف الهواء. يتم تنظيم التدفق عن طريق ضبط شبكات التهوية يدويًا ، والتحكم فيه بواسطة مقياس حرارة.

يمكن تسخين المنزل عن طريق مصادر الطاقة الحرارية الموزعة: سخانات كهربائية أو غازية ، أرضيات كهربائية ساخنة ، بطاريات زيتية ، سخانات الأشعة تحت الحمراء ، مكيفات الهواء. في هذه الحالة ، يتم تحديد درجات الحرارة المرغوبة بواسطة إعداد منظم الحرارة. في هذه الحالة ، من الضروري توفير هذه الطاقة للمعدات ، والتي ستكون كافية عند الحد الأقصى لمستوى فقد الحرارة.

أنواع الأحمال الحرارية للحسابات

عند إجراء الحسابات واختيار المعدات ، يتم أخذ الأحمال الحرارية المختلفة في الاعتبار:

1. الأحمال الموسمية. يحتوي على الميزات التالية:

- تتميز بالتغيرات حسب درجة الحرارة المحيطة في الشارع ؛ - وجود اختلافات في مقدار استهلاك الطاقة الحرارية وفقًا للسمات المناخية للمنطقة التي يقع فيها المنزل ؛ - يتغير الحمل على نظام التدفئة حسب الوقت من اليوم. نظرًا لأن الأسوار الخارجية لها مقاومة للحرارة ، فإن هذه المعلمة تعتبر غير مهمة ؛ - استهلاك الحرارة لنظام التهوية حسب الوقت من اليوم.

أحمال حرارية دائمة. في معظم كائنات نظام الإمداد الحراري وإمداد الماء الساخن ، يتم استخدامها على مدار العام. على سبيل المثال ، في الموسم الدافئ ، تنخفض تكلفة الطاقة الحرارية مقارنة بفترة الشتاء بحوالي 30-35٪.

حرارة جافة. يمثل الإشعاع الحراري والتبادل الحراري بالحمل الحراري بسبب أجهزة أخرى مماثلة. يتم تحديد هذه المعلمة باستخدام درجة حرارة البصيلة الجافة. وتعتمد على عدة عوامل منها النوافذ والأبواب وأنظمة التهوية والمعدات المختلفة وتبادل الهواء بسبب وجود تشققات في الجدران والسقوف. ضع في اعتبارك أيضًا عدد الأشخاص الموجودين في الغرفة.

الحرارة الكامنة. يتكون نتيجة عملية التبخر والتكثيف. يتم تحديد درجة الحرارة باستخدام ميزان حرارة مبلل. في أي غرفة معدة ، يتأثر مستوى الرطوبة بما يلي:

- عدد الأشخاص الموجودين في نفس الغرفة في نفس الوقت ؛ - توافر المعدات التكنولوجية أو غيرها ؛ - تدفقات الكتل الهوائية التي تخترق الشقوق والشقوق في غلاف المبنى.

حساب أنواع مختلفة من المشعات

إذا كنت تنوي تركيب مشعات مقطعية ذات حجم قياسي (بمسافة محورية بارتفاع 50 سم) واخترت بالفعل المادة والطراز والحجم المطلوب ، فلن تكون هناك صعوبة في حساب عددها. تمتلك معظم الشركات ذات السمعة الطيبة التي توفر معدات تدفئة جيدة البيانات الفنية لجميع التعديلات على موقع الويب الخاص بها ، ومن بينها أيضًا الطاقة الحرارية. إذا لم يتم الإشارة إلى الطاقة ، ولكن معدل تدفق المبرد ، فمن السهل التحويل إلى طاقة: معدل تدفق سائل التبريد البالغ 1 لتر / دقيقة يساوي تقريبًا قدرة 1 كيلو واط (1000 واط).

يتم تحديد المسافة المحورية للرادياتير بالارتفاع بين مراكز الثقوب لتزويد / إزالة المبرد

لتسهيل الحياة على المشترين ، تقوم العديد من المواقع بتثبيت برنامج آلة حاسبة مصمم خصيصًا. ثم يأتي حساب أقسام مشعات التدفئة لإدخال البيانات في غرفتك في الحقول المناسبة. وعند الإخراج لديك النتيجة النهائية: عدد أقسام هذا النموذج بالقطع.

يتم تحديد المسافة المحورية بين مراكز الثقوب لسائل التبريد

ولكن إذا كنت تفكر فقط في الخيارات الممكنة في الوقت الحالي ، فمن الجدير بالذكر أن المشعات من نفس الحجم المصنوعة من مواد مختلفة لها ناتج حراري مختلف. لا تختلف طريقة حساب عدد أقسام المشعات ثنائية المعدن عن حساب الألومنيوم أو الفولاذ أو الحديد الزهر. يمكن أن تكون الطاقة الحرارية لقسم واحد فقط مختلفة.

لتسهيل الحساب ، توجد بيانات متوسطة يمكنك استخدامها للتنقل. بالنسبة لقسم واحد من الرادياتير بمسافة محورية 50 سم ، تؤخذ قيم القدرة التالية:

• ألومنيوم - 190 واط
• نظام المعدنين - 185 واط
• حديد الزهر - 145 واط.

إذا كنت لا تزال تعرف فقط المواد التي تختارها ، فيمكنك استخدام هذه البيانات. من أجل الوضوح ، نقدم أبسط حساب لأقسام مشعات التدفئة ثنائية المعدن ، والتي تأخذ في الاعتبار مساحة الغرفة فقط.

عند تحديد عدد السخانات ثنائية المعدن ذات الحجم القياسي (مسافة المركز 50 سم) ، يُفترض أن قسمًا واحدًا يمكنه تسخين 1.8 م 2 من المساحة. ثم لغرفة 16 م 2 تحتاج: 16 م 2 / 1.8 م 2 \ u003d 8.88 قطعة. التقريب - مطلوب 9 أقسام.

وبالمثل ، فإننا نعتبر قضبان الحديد الزهر أو الصلب. كل ما تحتاجه هو القواعد:

• المبرد ثنائي المعدن - 1.8 م 2
• ألومنيوم - 1.9-2.0 م 2
• الحديد الزهر - 1.4-1.5 م 2.

هذه البيانات لأقسام بمسافة مركزية تبلغ 50 سم. اليوم ، هناك نماذج معروضة للبيع بارتفاعات مختلفة جدًا: من 60 سم إلى 20 سم وحتى أقل. الموديلات 20 سم وما دون تسمى كبح. بطبيعة الحال ، تختلف قوتها عن المعيار المحدد ، وإذا كنت تخطط لاستخدام "غير قياسي" ، فسيتعين عليك إجراء تعديلات. أو ابحث عن بيانات جواز السفر أو عد نفسك. ننطلق من حقيقة أن نقل الحرارة للجهاز الحراري يعتمد بشكل مباشر على منطقته. مع انخفاض الارتفاع ، تقل مساحة الجهاز ، وبالتالي تنخفض الطاقة بشكل متناسب. أي أنك تحتاج إلى إيجاد نسبة ارتفاعات المبرد المحدد إلى المعيار ، ثم استخدام هذا المعامل لتصحيح النتيجة.

حساب مشعات الحديد الزهر. يمكن حسابه من خلال مساحة الغرفة أو حجمها

من أجل الوضوح ، سنحسب مشعات الألومنيوم حسب المنطقة. الغرفة هي نفسها: 16 م 2. نعتبر عدد الأقسام ذات الحجم القياسي: 16 م 2/2 م 2 \ u003d 8 قطع. لكننا نريد استخدام أقسام صغيرة بارتفاع 40 سم. نجد نسبة المشعات بالحجم المحدد إلى الحجم القياسي: 50 سم / 40 سم = 1.25. والآن نقوم بتعديل الكمية: 8pcs * 1.25 = 10PCS.

كيفية حساب أقسام المبرد حسب حجم الغرفة

لا يأخذ هذا الحساب في الحسبان المساحة فحسب ، بل أيضًا ارتفاع الأسقف ، لأنك تحتاج إلى تسخين كل الهواء في الغرفة. لذلك هذا النهج له ما يبرره. وفي هذه الحالة يكون الإجراء مشابهًا.نحدد حجم الغرفة ، وبعد ذلك ، وفقًا للمعايير ، نكتشف مقدار الحرارة اللازمة لتسخينها:

• في لوحة المنزل ، يلزم 41 واط لتسخين متر مكعب من الهواء ؛
• في منزل من الطوب على m 3 - 34W.

تحتاج إلى تسخين الحجم الكامل للهواء في الغرفة ، لذلك من الأصح حساب عدد المشعات حسب الحجم

دعونا نحسب كل شيء لنفس الغرفة بمساحة 16 م 2 ونقارن النتائج. دع ارتفاع السقف يكون 2.7 م. الحجم: 16 * 2.7 = 43.2 م 3.

بعد ذلك ، نحسب الخيارات في لوحة ومنزل من الطوب:

• في منزل لوحة. الحرارة المطلوبة للتدفئة هي 43.2 م 3 * 41 فولت = 1771.2 وات. إذا أخذنا جميع الأقسام نفسها بقوة 170 واط ، فسنحصل على: 1771 واط / 170 واط = 10.418 قطعة (11 قطعة).
• في منزل من الطوب. الحرارة مطلوبة 43.2 م 3 * 34 وات = 1468.8 وات. نحن نعتبر المشعات: 1468.8 واط / 170 واط = 8.64 قطعة (9 قطع).

كما ترى ، الفرق كبير جدًا: 11 قطعة و 9 قطعة. علاوة على ذلك ، عند الحساب حسب المنطقة ، حصلنا على متوسط ​​القيمة (إذا تم تقريبه في نفس الاتجاه) - 10 قطع.

ماذا تفعل إذا كنت بحاجة إلى حساب دقيق للغاية

لسوء الحظ ، لا يمكن اعتبار كل شقة قياسية. هذا ينطبق أكثر على المساكن الخاصة. السؤال الذي يطرح نفسه: كيف تحسب عدد مشعات التدفئة ، مع مراعاة الظروف الفردية لعملها؟ للقيام بذلك ، عليك أن تأخذ في الاعتبار العديد من العوامل المختلفة.

تكمن خصوصية هذه الطريقة في أنه عند حساب الكمية المطلوبة من الحرارة ، يتم استخدام عدد من المعاملات التي تأخذ في الاعتبار خصائص غرفة معينة يمكن أن تؤثر على قدرتها على تخزين أو إطلاق الطاقة الحرارية. تبدو صيغة الحساب كما يلي:

CT = 100 واط / متر مربع. * P * K1 * K2 * K3 * K4 * K5 * K6 * K7. أين

KT - كمية الحرارة المطلوبة لغرفة معينة ؛ P هي مساحة الغرفة ، متر مربع ؛ K1 - معامل مع مراعاة زجاج فتحات النوافذ:

• للنوافذ ذات الزجاج المزدوج العادي - 1.27 ؛
• للنوافذ ذات الزجاج المزدوج - 1.0 ؛
• للنوافذ ذات الزجاج الثلاثي - 0.85.

K2 - معامل العزل الحراري للجدران:

• درجة منخفضة من العزل الحراري - 1.27 ؛
• عزل حراري جيد (وضع في طبقتين أو طبقة عازلة) - 1.0 ؛
• درجة عالية من العزل الحراري - 0.85.

K3 - نسبة مساحة النوافذ والأرضية في الغرفة:

K4 هو مُعامل يأخذ في الحسبان متوسط ​​درجة حرارة الهواء في أبرد أسبوع في السنة:

• لـ -35 درجة - 1.5 ؛
• لـ -25 درجة - 1.3 ؛
• لـ -20 درجة - 1.1 ؛
• لـ -15 درجة - 0.9 ؛
• لـ -10 درجات - 0.7.

K5 - يضبط الحاجة إلى الحرارة ، مع مراعاة عدد الجدران الخارجية:

K6 - حساب نوع الغرفة الموجودة أعلاه:

• علية باردة - 1.0 ؛
• علية ساخنة - 0.9 ؛
• مسكن ساخن - 0.8

K7 - معامل مع مراعاة ارتفاع الأسقف:

يتضمن هذا الحساب لعدد مشعات التسخين جميع الفروق الدقيقة تقريبًا ويستند إلى تحديد دقيق إلى حد ما لحاجة الغرفة إلى الطاقة الحرارية.

يبقى تقسيم النتيجة التي تم الحصول عليها على قيمة نقل الحرارة لقسم واحد من المبرد وتقريب النتيجة إلى عدد صحيح.

تقدم بعض الشركات المصنعة طريقة أسهل للحصول على إجابة. في مواقعهم ، يمكنك العثور على آلة حاسبة سهلة الاستخدام مصممة خصيصًا لإجراء هذه الحسابات. لاستخدام البرنامج ، تحتاج إلى إدخال القيم المطلوبة في الحقول المناسبة ، وبعد ذلك سيتم عرض النتيجة الدقيقة. أو يمكنك استخدام برامج خاصة.

عندما حصلنا على شقة ، لم نفكر في نوع المشعات التي لدينا وما إذا كانت تناسب منزلنا. لكن مع مرور الوقت ، كان من الضروري الاستبدال ، وهنا بدأوا في الاقتراب من وجهة نظر علمية. لأن قوة المشعات القديمة لم تكن كافية بشكل واضح. بعد كل الحسابات ، توصلنا إلى استنتاج مفاده أن 12 كافية. ولكن عليك أيضًا أن تأخذ هذه النقطة في الاعتبار - إذا كان CHPP يؤدي وظيفته بشكل سيئ وكانت البطاريات دافئة قليلاً ، فلن يوفر لك أي مبلغ.

أعجبتني الصيغة الأخيرة لإجراء حساب أكثر دقة ، لكن معامل K2 غير واضح. كيف تحدد درجة العزل الحراري للجدران؟ على سبيل المثال ، جدار بسمك 375 مم مصنوع من كتلة فوم GRAS ، هل هي درجة منخفضة أم متوسطة؟ وإذا أضفت رغوة بناء بسمك 100 مم إلى السطح الخارجي للجدار ، فهل ستكون عالية أم لا تزال متوسطة؟

حسنًا ، يبدو أن الصيغة الأخيرة سليمة ، يتم أخذ النوافذ في الاعتبار ، ولكن ماذا لو كان هناك أيضًا باب خارجي في الغرفة؟ واذا كان جراج به 3 شبابيك 800 * 600 + باب 205 * 85 + ابواب جراج مقطعية بسمك 45 مم بأبعاد 3000 * 2400؟

إذا قمت بذلك بنفسك ، سأزيد عدد الأقسام وأضع منظمًا. وفويلا - نحن بالفعل أقل اعتمادًا على أهواء حزب الشعب الجمهوري.

الإجراء الخاص بحساب انتقال الحرارة لمبرد التدفئة

يعتمد اختيار أجهزة التدفئة للتركيب في منزل أو شقة على الحساب الأكثر دقة لنقل الحرارة من مشعات التدفئة. من ناحية أخرى ، يريد كل مستهلك التوفير في تدفئة المنزل ، وبالتالي لا توجد رغبة في شراء بطاريات إضافية ، ولكن إذا لم تكن كافية ، فلا يمكن تحقيق درجة حرارة مريحة.

هناك عدة طرق لحساب انتقال حرارة المبرد.

خيار واحد. هذه هي أسهل طريقة لحساب بطاريات التدفئة. يعتمد على عدد الجدران والنوافذ الخارجية فيها.

ترتيب الحساب كما يلي:

• عندما يكون هناك جدار واحد ونافذة في الغرفة ، فلكل 10 "مربعات" من المنطقة ، يلزم 1 كيلو واط من الطاقة الحرارية لأجهزة التدفئة (بمزيد من التفصيل: "كيفية حساب قوة مشعاع التدفئة - نحسب القوة بشكل صحيح ") ؛
• إذا كان هناك جداران خارجيان ، فيجب أن يكون الحد الأدنى لطاقة البطارية 1.3 كيلو وات لكل 10 م².

الخيار الثاني. إنه أكثر تعقيدًا ، لكنه يسمح لك بالحصول على بيانات أكثر دقة حول الطاقة المطلوبة للأجهزة.

في هذه الحالة ، يتم حساب نقل الحرارة لمبرد التدفئة (البطاريات) وفقًا للصيغة:

S x h x41 ، حيث S هي مساحة الغرفة التي يتم إجراء الحسابات لها ؛ H هو ارتفاع الغرفة ؛ 41 - الحد الأدنى للطاقة لكل متر مكعب من حجم الغرفة.

ستكون النتيجة نقل الحرارة المطلوب لمشعات التدفئة. علاوة على ذلك ، يتم تقسيم هذا الرقم على الطاقة الحرارية المقدرة التي يمتلكها قسم واحد من طراز البطارية هذا. يمكنك معرفة هذا الرقم في التعليمات المقدمة من قبل الشركة المصنعة مع المنتج الخاص بك. ستكون نتيجة حساب بطاريات التدفئة هي العدد المطلوب من الأقسام بحيث يكون الإمداد الحراري لغرفة معينة فعالاً. إذا كان الرقم الناتج كسرًا ، فيتم تقريبه لأعلى. القليل من الحرارة الزائدة أفضل من نقصها.

حسابات منطقة بسيطة

يمكنك حساب حجم بطاريات التدفئة لغرفة معينة ، مع التركيز على مساحتها. هذه هي أسهل طريقة لاستخدام معايير السباكة ، والتي تنص على الحاجة إلى إخراج حرارة 100 واط في الساعة لتسخين 1 متر مربع. يجب أن نتذكر أن هذه الطريقة تستخدم للغرف ذات الأسقف المرتفعة القياسية (2.5-2.7 متر) ، والنتيجة مبالغ فيها إلى حد ما. بالإضافة إلى ذلك ، فإنه لا يأخذ في الاعتبار ميزات مثل:

• عدد النوافذ ونوع النوافذ ذات الزجاج المزدوج عليها ؛
• عدد الجدران الخارجية في الغرفة ؛
• سمك جدران المبنى والمواد المصنوعة منها ؛
• نوع وسمك العزل المستخدم ؛
• نطاق درجة الحرارة في منطقة مناخية معينة.

الحرارة التي يجب أن توفرها المشعات لتسخين الغرفة: يجب ضرب المنطقة بإخراج الحرارة (100 واط). على سبيل المثال ، للغرفة التي تبلغ مساحتها 18 مترًا مربعًا ، يلزم توفر طاقة بطارية التدفئة التالية:

18 مترًا مربعًا × 100 واط = 1800 واط

أي 1.8 كيلو واط من الطاقة المطلوبة في الساعة لتسخين 18 مترًا مربعًا. يجب تقسيم هذه النتيجة على كمية الحرارة التي يبثها قسم المبرد للتدفئة في الساعة. إذا كانت البيانات الموجودة في جواز سفره تشير إلى أن هذا هو 170 واط ، فإن الخطوة التالية في الحساب تبدو كما يلي:

1800 واط / 170 واط = 10.59

يجب تقريب هذا الرقم إلى رقم صحيح (يتم تقريبه عادةً) - سيظهر الرقم 11. أي ، حتى تكون درجة الحرارة في الغرفة أثناء موسم التدفئة مثالية ، من الضروري تثبيت جهاز تدفئة مع 11 قسم.

هذه الطريقة مناسبة فقط لحساب حجم البطارية في الغرف ذات التدفئة المركزية ، حيث لا تزيد درجة حرارة المبرد عن 70 درجة مئوية.

هناك أيضًا طريقة أبسط يمكن استخدامها للظروف المعتادة للشقق في المنازل اللوحية. يأخذ هذا الحساب التقريبي في الاعتبار أن هناك حاجة إلى قسم واحد لتسخين 1.8 متر مربع من المساحة.بمعنى آخر ، يجب تقسيم مساحة الغرفة على 1.8. على سبيل المثال ، بمساحة 25 مترًا مربعًا ، هناك حاجة إلى 14 جزءًا:

25 م 2 / 1.8 م = 13.89

لكن طريقة الحساب هذه غير مقبولة بالنسبة للمبرد ذي القدرة المنخفضة أو المتزايدة (عندما يختلف متوسط ​​خرج قسم واحد من 120 إلى 200 واط).

التبديد الحراري للبطاريات من مواد مختلفة

عند اختيار المبرد للتدفئة ، يجب أن نتذكر أنها تختلف في مستوى نقل الحرارة. يجب أن يسبق شراء البطاريات لمنزل أو شقة دراسة متأنية لخصائص كل نموذج. غالبًا ما يكون للأجهزة المتشابهة في الشكل والأبعاد تبديد حرارة مختلف.

مشعات الحديد الزهر. هذه المنتجات لها سطح صغير لنقل الحرارة وتتميز بتوصيل حراري منخفض لمواد التصنيع. تبلغ الطاقة المقدرة لقسم مشعاع من الحديد الزهر ، مثل MS-140 ، عند درجة حرارة سائل التبريد 90 درجة مئوية ، حوالي 180 واط ، ولكن تم الحصول على هذه الأرقام في ظروف معملية (بمزيد من التفصيل: "ما هي الطاقة الحرارية؟ مشعات تسخين من الحديد الزهر "). في الأساس ، يتم نقل الحرارة بسبب الإشعاع ، ويمثل الحمل الحراري 20٪ فقط.

في أنظمة التدفئة المركزية ، لا تتجاوز درجة حرارة المبرد عادة 80 درجة ، بالإضافة إلى ذلك ، يتم استهلاك جزء من الحرارة عندما ينتقل الماء الساخن إلى البطارية. نتيجة لذلك ، تبلغ درجة الحرارة على سطح المبرد المصنوع من الحديد الزهر حوالي 60 درجة مئوية ، ولا يزيد انتقال الحرارة لكل قسم عن 50-60 وات. مشعات الصلب. فهي تجمع بين الخصائص الإيجابية للأجهزة المقطعية والحمل الحراري. تتكون ، كما هو موضح في الصورة ، من لوحة واحدة أو أكثر ، يتحرك فيها المبرد بالداخل. من أجل زيادة نقل الحرارة من مشعات الألواح الفولاذية ، يتم لحام أضلاع خاصة للألواح من أجل زيادة الطاقة ، بحيث تعمل كمسخن.

لسوء الحظ ، لا يختلف تبديد الحرارة لمشعات الصلب كثيرًا عن تبديد الحرارة لمشعات الحديد الزهر. لذلك ، تكمن ميزتها فقط في الوزن المنخفض نسبيًا والمظهر الأكثر جاذبية. يجب أن يدرك المستهلكون أن انتقال حرارة مشعات التسخين الفولاذية ينخفض ​​بشكل كبير في حالة انخفاض درجة حرارة المبرد. لهذا السبب ، إذا تم تسخين الماء إلى 60-70 درجة مئوية في نظام التسخين ، فقد تختلف مؤشرات هذه المعلمة بشكل كبير عن البيانات المقدمة لهذا النموذج من قبل الشركة المصنعة.

مشعات الألمنيوم. نقل الحرارة لديهم أعلى بكثير من منتجات الصلب والحديد الزهر. يحتوي أحد الأقسام على طاقة حرارية تصل إلى 200 واط ، لكن هذه البطاريات لها ميزة تحد من استخدامها. يتم استخدامه كمبرد. الحقيقة هي أنه عند استخدام المياه الملوثة من الداخل ، فإن سطح المبرد الألومنيوم يتعرض لعمليات تآكل. لذلك ، حتى مع وجود مؤشرات طاقة ممتازة ، يجب تركيب البطاريات المصنوعة من هذه المواد في منازل خاصة حيث يتم استخدام نظام تدفئة فردي.

مشعات ثنائية المعدن. هذا المنتج ليس بأي حال من الأحوال أدنى من أجهزة الألمنيوم من حيث نقل الحرارة. يبلغ معدل التدفق الحراري للمنتجات ثنائية المعدن 200 وات في المتوسط ​​، لكنها لا تتطلب الكثير من حيث جودة المبرد. صحيح أن سعرها المرتفع لا يسمح للعديد من المستهلكين بتثبيت هذه الأجهزة.

تبديد حرارة مشعات الحديد الزهر

يتراوح نطاق نقل الحرارة لبطاريات الحديد الزهر من 125 إلى 150 واط. يعتمد الانتشار على مسافة المركز. الآن يمكنك إجراء الحساب. على سبيل المثال ، تبلغ مساحة غرفتك 18 مترًا مربعًا. إذا كان من المخطط تركيب بطارية بحجم 500 مم فيها ، فإننا نستخدم الصيغة التالية: (18: 150) × 100 = 12. اتضح أنه من الضروري في هذه الغرفة تركيب مبرد تسخين مكون من 12 قسمًا.

كل شيء بسيط. بنفس الطريقة ، يمكنك حساب مشعاع من الحديد الزهر بمسافة مركزية 350 مم.لكن هذا سيكون حسابًا تقريبيًا فقط ، لأنه من أجل الدقة ، من الضروري مراعاة المعاملات. لا يوجد الكثير منهم ، ولكن بمساعدتهم يمكنك الحصول على المؤشر الأكثر دقة. على سبيل المثال ، لا يؤدي وجود نافذتين في الغرفة إلى زيادة فقدان الحرارة ، لذلك يجب مضاعفة النتيجة النهائية بمعامل 1.1. لن نأخذ في الاعتبار جميع المعاملات ، حيث سيستغرق الأمر وقتًا طويلاً. لقد كتبنا بالفعل عنهم على موقعنا ، لذا ابحث عن المقالة واقرأها.

لماذا كل هذا؟

يجب النظر إلى المشكلة من وجهتي نظر - من وجهة نظر المباني السكنية والمباني الخاصة. لنبدأ بالأول.

مباني متعددة الشقق

لا يوجد شيء معقد هنا: يتم استخدام gigacalories في الحسابات الحرارية. وإذا كنت تعرف مقدار الطاقة الحرارية المتبقية في المنزل ، فيمكنك تقديم فاتورة محددة إلى المستهلك. دعونا نعطي مقارنة صغيرة: إذا كانت التدفئة المركزية ستعمل في حالة عدم وجود عداد ، فعليك أن تدفع مقابل مساحة الغرفة المدفأة. إذا كان هناك مقياس حرارة ، فهذا في حد ذاته يعني نوعًا أفقيًا من الأسلاك (إما جامع أو تسلسلي): يتم إحضار اثنين من الناهضين إلى الشقة (من أجل "العودة" والتوريد) ، ونظام داخل الشقة بالفعل (بشكل أكثر دقة ، تكوينه) من قبل المستأجرين. يستخدم هذا النوع من المخططات في المباني الجديدة ، وبفضل ذلك ينظم الناس استهلاك الطاقة الحرارية ، ويختارون بين التوفير والراحة.

دعنا نتعرف على كيفية إجراء هذا التعديل.

1. تركيب ترموستات عام على خط "العودة". في هذه الحالة ، يتم تحديد معدل تدفق مائع العمل من خلال درجة الحرارة داخل الشقة: إذا انخفض ، سيزداد معدل التدفق وفقًا لذلك ، وإذا ارتفع ، فسوف ينخفض.

2. خنق مشعات التدفئة. بفضل دواسة الوقود ، تكون صلاحية السخان محدودة ، وتنخفض درجة الحرارة ، مما يعني تقليل استهلاك الطاقة الحرارية.

منازل خاصة

نواصل الحديث عن حساب Gcal للتدفئة. يهتم أصحاب المنازل الريفية ، أولاً وقبل كل شيء ، بتكلفة جيجا كالوري من الطاقة الحرارية المستلمة من نوع أو آخر من الوقود. الجدول أدناه يمكن أن يساعد في هذا.

جدول. مقارنة تكلفة 1 Gcal (بما في ذلك تكاليف النقل)

* - الأسعار تقريبية ، نظرًا لأن التعريفات قد تختلف اعتمادًا على المنطقة ، علاوة على ذلك ، فهي تتزايد باستمرار.

اعتماد درجة انتقال الحرارة على طريقة التوصيل

لا يتأثر نقل الحرارة لمشعات التسخين فقط بمواد التصنيع ودرجة حرارة سائل التبريد المتداول عبر الأنابيب ، ولكن أيضًا بالخيار المختار لتوصيل الجهاز بالنظام:

1. اتصال مباشر من جانب واحد. إنه الأكثر ملاءمة فيما يتعلق بمؤشر الطاقة الحرارية. لهذا السبب ، يتم حساب نقل الحرارة لمبرد التدفئة بدقة مع التوصيل المباشر.
2. اتصال قطري. يتم استخدامه إذا كان من المخطط توصيل المبرد بالنظام ، حيث يتجاوز عدد الأقسام 12. تسمح لك هذه الطريقة بتقليل فقد الحرارة قدر الإمكان.
3. اتصال القاع. يتم استخدامه عند توصيل البطارية بذراع الأرضية ، حيث يتم إخفاء نظام التدفئة. كما يوضح حساب انتقال الحرارة للرادياتير ، مع مثل هذا الاتصال ، فإن فقدان الطاقة الحرارية لا يتجاوز 10٪.
4. اتصال أنبوب واحد. الطريقة الأقل ربحية من حيث الطاقة الحرارية. غالبًا ما تصل خسائر نقل الحرارة باستخدام وصلة أحادية الأنابيب إلى 25-45٪.
