خزان التمدد لاختيار إمدادات المياه والتركيب

أنواع خزانات التمدد

يتم تحديد موقع الخزان حسب نوع نظام التدفئة نفسه. ربما تكون:

يبدو وكأنه خزان تمدد مغلق في نظام تدفئة مثبت بالفعل.

الأهمية! نادرًا ما يتم استخدام نظام التدفئة من النوع المفتوح اليوم. في الحياة اليومية ، يتم استخدامها فقط في المباني القديمة.

يتكون خزان التمدد في أنظمة التدفئة المفتوحة على شكل حاوية ، لا يغلق الجزء العلوي منها. يتم توصيله بنظام التدفئة باستخدام وصلة ملولبة تقع في أسفل الخزان.

إن تركيب وتشغيل خزان التمدد المغلق في نظام التدفئة له خصائصه الخاصة أيضًا. تم تصميم الخزان من النوع المغلق على شكل كبسولة محكمة الإغلاق ، والتي تنقسم إلى جزأين باستخدام غشاء مطاطي.

نصيحة تقنية

مخطط تركيب خزان الغشاء

تركيبات خزان الغشاء

قبل البدء في توصيل المجمع بنظام إمداد المياه ، يجب عليك:

ادرس بعناية التعليمات المرفقة مع الجهاز.
إجراء حسابات الضغط الفني والمقارنة مع تلك المشار إليها في الدليل التنظيمي للتشغيل.
من أجل إجراء التثبيت بجودة عالية ، فأنت بحاجة إلى مفتاح ربط للوصلات القابلة للفصل والأنابيب البلاستيكية ، ومفتاح ربط بالحجم المناسب.
ستكون هناك حاجة إلى أقواس خاصة لتركيب معدات كبيرة الحجم.

تصاعد على حوامل

ملحوظة! يجب إجراء قياسات وحسابات المعدات المشغلة بواسطة أخصائي مؤهل تأهيلا عاليا. تعتمد جودة نظام إمداد المياه على دقة الحسابات والقياسات التي يتم إجراؤها.

أظهرت سنوات عديدة من الخبرة في استخدام الخزانات الغشائية لإمداد المياه أن النماذج الأفقية هي الخيار الأفضل. إذا كان لديك مضخة غاطسة متصلة ، فقم بشراء وتركيب مراكم عمودية.

الغرض من الخزانات الغشائية وخصائصها للتدفئة

تصميم خزان الغشاء

تحتاج أولاً إلى معرفة الصفات الوظيفية لهذا الجهاز. عندما يتم تسخين المياه في الأنابيب ، يحدث تمدد طبيعي وزيادة الضغط. إذا تجاوزت القيمة القيمة الطبيعية ، فسيلزم وجود آلية استقرار. هذا هو الغرض من تصميم الخزانات الغشائية لأنظمة التدفئة ، والتي قد تختلف في الخصائص التقنية والتصميمية.

إنها حاوية مغلقة ، مقسمة إلى منطقتين - غرف الماء والهواء. بينهما غشاء مرن. يتم توفير أنبوب فرعي مناسب لتوصيل إمدادات المياه ، ويوجد نظام حقن بالضغط في غرفة الهواء. مبدأ تشغيل خزان غشاء التمدد لنظام التدفئة هو زيادة الحجم القابل للاستخدام نتيجة إزاحة الغشاء المرن باتجاه غرفة الهواء. للقيام بذلك ، من الضروري توصيل أنبوب الماء بأنبوب التسخين ، وخلق ضغط في غرفة الهواء ، يجب ألا تتجاوز قيمته القيمة الاسمية لنظام التدفئة.

يتميز تركيب خزان الغشاء في نظام التدفئة بالمزايا التالية:

الاستقرار التلقائي للتوسع الحرج لسائل التبريد ؛
لا تفقد المياه بسبب التبخر ؛
إمكانية التركيب لكل من النظام بالماء المقطر ومضاد التجمد ؛
التركيب البسيط واستبدال الغشاء عند تجاوز مدة خدمته.

ولكن كيف تختار الخزان الغشائي المناسب للتدفئة ، والذي يكون مبدأ تشغيله بسيطًا جدًا؟ للقيام بذلك ، تحتاج أولاً إلى التعرف على أصنافها.

يشبه الخزان الغشائي للتدفئة وفقًا لمبدأ التشغيل خزان نظام إمداد المياه. لكن تصميم الأخير غير مصمم لدرجات حرارة عالية.يميزها المصنعون باللون الأزرق وتسخينها باللون الأحمر.

تركيب خزانات غشائية

قبل تثبيت خزان غشاء التمدد ، يجب عليك قراءة التعليمات المرفقة بالجهاز ، والتي تم تضمينها في الوثائق الفنية. في البداية ، يتم تزويده بضغط زائد للغاز ، والذي يملأ حجمه بالكامل. قبل التركيب ، يتم ضخ الخزان تحت ضغط محسوب مسبقًا.

يجب تركيب صمام أمان. كقاعدة عامة ، ينص مخطط توصيل خزان التمدد الغشائي على أن الصرف مجهز أمام الجهاز. يجب أن يتم التثبيت من قبل أخصائي ، في الحالات القصوى ، تكون استشارته ضرورية.

عند التثبيت ، هناك بعض الأشياء التي يجب وضعها في الاعتبار:

من الضروري أن يتم تأريض خزان غشاء التمدد لإمداد المياه أو التدفئة لتجنب التآكل الكهربائي. يتم تثبيت صمام فحص عند مدخل الجهاز عندما لا يتم توفيره في تصميم مضخة الدورة الدموية. في المخرج ، يتم تركيب مقياس ضغط وصمام أوتوماتيكي لإطلاق الهواء.

أنواع الخزانات الغشائية

خزان تمدد بغشاء غير قابل للإزالة

للوهلة الأولى ، يكون تصميم الجهاز بسيطًا للغاية. ومع ذلك ، بالنسبة لأنظمة التدفئة المختلفة ذات الخصائص التقنية المحددة ، يجب اختيار النموذج الصحيح لخزان التمدد الغشائي للتدفئة. ضع في اعتبارك النماذج الأكثر شيوعًا التي يمكن تثبيتها في كل من الأنظمة المحلية والصناعية.

خزان ثابت

ميزتها هي أن خزان الغشاء للتدفئة وفقًا للتعليمات غير قابل للطي. أولئك. لا يمكن تفكيك الغشاء المرن واستبداله بآخر جديد. على الرغم من هذا العيب الظاهر ، تتمتع هذه النماذج بميزة واحدة مهمة - التكلفة المعقولة. هذا هو السبب في تركيبها لأنظمة التدفئة الصغيرة ذات الضغط المستقر نسبيًا في الأنابيب. في كثير من الأحيان ، يشير حساب خزان الغشاء للتدفئة إلى وجود مؤشر ضغط ثابت في غرفة الهواء ، والذي تحدده الشركة المصنعة بشكل إضافي. ولكن إذا كان هناك احتمال لتجاوز معدل التمدد الحرج لسائل التبريد ، فمن الضروري تثبيت نوع آخر من الهياكل.

مشفه مع غشاء قابل للاستبدال

خزان تمدد بغشاء قابل للاستبدال

لتثبيت غشاء جديد ، يوفر التصميم شفة يتم تثبيته عليها. وبالتالي ، من الممكن تنظيم حجم خزان التسخين الغشائي ، وتثبيت المستحضرات المرنة بمؤشرات مرونة مختلفة. يتم تركيب نماذج مماثلة لأنظمة التدفئة ذات الاحتمالية العالية للضغط الزائد في الأنابيب. بادئ ذي بدء ، ينطبق هذا على غلايات الوقود الصلب ، حيث يستحيل ضبط مستوى تسخين المياه بسرعة. يمكن صنع الخزانات من النوع الأفقي والعمودي. لاستبدال الغشاء ، من الضروري إزالة الحافة وتفكيك القديم وتركيب أخرى جديدة في مكانها. الشركة المصنعة الأكثر شهرة لمثل هذه النماذج هي Wester ، وهو خزان تسخين غشائي ، يمكن العثور عليه في كل من منزل خاص صغير وفي نظام التدفئة لورشة الإنتاج.

يعتمد الحجم القابل للاستخدام لخزان التسخين الغشائي على شكله. بالنسبة للأنظمة الكبيرة ، من الأفضل اختيار الهياكل الأسطوانية ، وستكون النماذج المسطحة مثالية للتدفئة بطول صغير من الأنابيب.

عملية توسيع

تشمل صيانة خزان التمدد الغشائي في حالة صالحة للعمل ما يلي:

الفحص البصري المنتظم للتآكل ؛
التحقق من سلامة الغشاء.
فحص ضغط الهواء (الغاز).

توفر صيانة الخزانات من النوع المفتوح فحصًا خارجيًا لحالة الجسم والعزل الحراري ، بالإضافة إلى فحص مستوى السائل الذي يجب ألا يقل عن الحد الأدنى للعلامة.

خزان التمدد على القوس.

يعد الاختيار الصحيح لخزان التمدد وتركيبه في نظام التدفئة أحد مكونات التشغيل الموثوق به وغير المنقطع والآمن لنظام التدفئة بالكامل لمبنى سكني. اليوم ، غالبًا ما يتم تثبيت خزان التمدد من النوع المغلق مع الحجاب الحاجز ، مما يجمع بين السعر المعقول والمستوى العالي من سهولة الاستخدام.

الحل الداخلي: شبكات زخرفية لمشعات التدفئة

عزل حراري مثالي لأنابيب التدفئة

عزل مستقل لأنابيب التدفئة في الشارع

ميزات التصميم

الغرض من خزان التمدد الغشائي هو أنه في جميع مراحل التشغيل ، يجب أن يحافظ الجهاز على توازن بين ضغط كلا الجزأين ، وإذا لزم الأمر ، يجب تسوية الضغط الزائد أو تنظيم اختلافاته في هيكل التسخين. وبالتالي ، فإن تركيب خزان التمدد الغشائي يمنع حدوث أحمال متزايدة في دائرة التسخين وفي حالات الطوارئ في حالة حدوث عطل.

يأتي الجهاز مع غشاء قابل للاستبدال أو غير قابل للاستبدال. في الحالة الأولى ، يكون المبرد في سعة الغشاء المرن تمامًا ولا يمكنه التفاعل مع السطح الداخلي للفولاذ. يتم تنفيذ جميع الأعمال المتعلقة بالتفكيك والتركيب اللاحق لمنتج جديد من خلال شفة مثبتة بمسامير.

إذا اشتريت جهازًا بقزحية ثابتة ، فإنه يحتوي على تجويف داخلي من جزأين. في هذه الحالة ، يتم استخدام غشاء غشاء غير قابل للاستبدال ، وهو ثابت بشكل صارم. يتم اختيار الخزان الغشائي لنظام التدفئة مباشرة لهيكل تسخين محدد ، مع مراعاة كمية المبرد. إذا تبين أن حجم الجهاز غير كافٍ ، فقد تكون العواقب هي الأكثر سلبية - غالبًا ما تظهر تشققات ويمكن أن يتسرب الماء عبر الخيط. بالإضافة إلى ذلك ، غالبًا ما ينخفض الضغط في النظام عن المعيار المسموح به ، ونتيجة لذلك يدخل الهواء إلى الخزان. لذلك ، يجب أن يتوافق اختيار الجهاز مع معايير التصميم الضرورية (بمزيد من التفصيل: "نقوم باختيار خزان التمدد للتدفئة").

يتم استخدام خزان غشاء التمدد لأنظمة التسخين عند إنشاء دوران لمبرد من النوع المغلق للتعويض عن تمدده الحراري نتيجة زيادة أو نقصان درجة حرارة السائل ، وبالتالي منع المطرقة المائية. في الوضع الثابت ، يكون لكل من غرفتي الجهاز - الماء والغاز - نفس الضغط ، مما يسمح بالحفاظ على إحكام النظام. لقد تم اختبار مثل هذا الجهاز الخاص بخزان التمدد لنظام التدفئة على مدار الوقت وتم التعرف عليه على أنه الأكثر عملية.

لا تحتوي المياه المتداولة على طول الدائرة على غازات عدوانية وبالتالي فإن التآكل لن يجعل الخزان غير قابل للاستخدام ، مما يسمح بتشغيله لفترة طويلة. يتم وضع جهاز تمدد الضغط في غرفة المرجل ولهذا لا داعي لحمايته من التجمد.

على الرغم من حقيقة أن اختيار الخزان لهيكل التدفئة فردي ، فلا ينبغي لأحد أن ينسى ما يلي:

يجب أن يتجاوز الضغط الأولي في الخزان الغشائي للتزويد بالحرارة ، المتصل بإمدادات المياه الباردة ، الضغط الساكن في النظام بمقدار 30-50 كيلو باسكال ؛
يجب أن يحتوي الجهاز على كمية احتياطية من سائل التبريد للتعويض عن التسريبات المحتملة.

لحماية النظام بدائرة مغلقة وخزان تمدد من الضغط العالي جدًا ، يتم تثبيت صمامات الأمان.

أشهر الشركات المصنعة للدبابات

1. تم التعرف على خزانات التدفئة الغربية باعتبارها واحدة من أفضل خزانات التدفئة في روسيا للاستخدام المنزلي. تنتج الشركة المصنعة المحلية نماذج رأسية وأفقية بناءً على الحجم من 8 إلى 500 لتر. مطاطهم مصنوع من مادة متينة ومقاومة للحرارة بشكل خاص يمكنها تحمل التسخين حتى 100 درجة مئوية.بالإضافة إلى ذلك ، تم تجهيز خزان التمدد بغشاء قابل للاستبدال ، مما يزيد من عمر الخدمة.

الجسم مصنوع من الفولاذ المتين. أثقل البراميل مجهزة بالدعامات. يغطي الضمان 3 سنوات. سعر Wester WRV 80 ، النموذج الأكثر شعبية ، حوالي 2500 روبل.

2. العلامة التجارية التالية المثيرة للاهتمام هي Reflex من مصنع ألماني. يختلف في المتانة العالية ومدة التشغيل الطويلة - حتى 12 عامًا. خزان التمدد Reflex لتسخين أي طراز مصنوع وفقًا للتقنية الشهيرة لسلالة Krupp ، المشهورة بالفولاذ عالي الجودة.

الأحجام مختلفة جدًا: من 8 إلى 1000 لتر. الخزان مزود بغشاء قابل للاستبدال مصمم لدرجات حرارة تصل إلى 70 درجة مئوية. تكلفة هذا الخط من 1520 روبل.

3. كثيرا ما توجد في بيع سلسلة من الشركات المصنعة الصينية Zilmet CAL-PRO. يقدم السوق خزانات بسعة 4 إلى 900 لتر. أجسامهم ، المصنوعة من الفولاذ الكربوني ، إما حلقات أو ملحومة معًا. الغشاء مصنوع من المطاط الصناعي. يمكن للجهاز العمل في درجات حرارة من -10 إلى 100 درجة مئوية.

تبدأ تكلفة وعاء التمدد الغشائي من سلسلة CAL-PRO للتدفئة من 1170.

كيف تختار للمنزل

عند التسخين إلى 70-90 درجة مئوية ، يزداد حجم كل الماء بنسبة 4-5٪. بدون حاجز ، فإنه يخلق ضغطًا مرتفعًا في الأنابيب ، مما قد يؤدي إلى انفجارها. لذلك ، فإن الاختيار الصحيح لخزان الغشاء لنظام التدفئة مهم للغاية. يجب أن يتم ذلك على أساس أن الموسع يجب أن يأخذ كل الحجم الزائد من السائل. لذلك ، قبل الشراء ، من الضروري حساب هذا المبلغ بشكل صحيح ، بل من الأفضل التشاور مع المصممين.

من المستحسن أيضًا التأكد من أن الخزان مصنوع من مواد عالية الجودة ، وإلا فلن يتحمل الأحمال.

في كثير من الأحيان ، يحاول مساعدي المبيعات عديمي الخبرة أو عديمي الضمير بيع أجهزة العملاء المخصصة لإمداد المياه بدلاً من الأجهزة المطلوبة ، معتقدين أنه لا يوجد فرق عمليًا بينهم ، باستثناء ربما في اللون (الأزرق والأحمر). في الواقع ، تُستخدم المراكم الهيدروليكية في أنظمة التدفئة ، ربما من خلال الرقابة. في هذه الحالة ، نظرًا لأن المطاط الخاص بهم غير مصمم لتحمل الحرارة ، فإنهم يفشلون بسرعة.

تعليمات موجزة لتركيب DIY

تحتاج أولاً إلى تحديد موقع الجهاز. وفقًا للتعليمات ، يمكن تركيب خزان التمدد في أي مكان في نظام التدفئة ، ولكن من أجل تجنب ارتفاع الضغط المفاجئ ، فمن الأفضل وضعه مباشرة بعد مضخة الدورة الدموية.
من الضروري وضع الجهاز بحيث يمكن الوصول إلى صمام الهواء وصمام التصريف وصمامات الإغلاق والتفاصيل المهمة الأخرى.
أثناء التثبيت ، يجب ألا تقل درجة حرارة الغرفة عن 0 درجة مئوية. يجب تركيب صمام الأمان في اتجاه التدفق.
لا يوجد شيء معقد في التثبيت نفسه ، ما عليك سوى اتباع التعليمات واستخدام الأدوات المناسبة ، ولا سيما مفتاح ربط الأنابيب المعدنية والبلاستيكية والموصلات. يجب أن تتطابق الفوهة مع خط الأنابيب.
يجب تركيب الخزانات ذات السعة الكبيرة على أقواس إضافية. للقيام بذلك ، قم أولاً بتمييز المكان ، ثم حفر حفرة وإرفاق الشماعات بمسامير التثبيت.
بعد إصلاح الجهاز ، يتم إحضار أنبوب إليه بحيث لا يتداخل ولا يضغط على الخزان.
ثم يتم تركيب مخفض الضغط ، يجب تثبيته بعد العداد.
إذا تم كل شيء بشكل صحيح ، يمكنك البدء في الإعداد - ضخ الهواء والماء ، ومراقبة الضغط. عندما تكون متوازنة ، يمكنك البدء في تشغيل التدفئة.
من الأفضل أن تعهد بتركيب الخزان في نظام متعدد الغلايات للمتخصصين الذين تم اختبارهم وحصلوا على الترخيص المناسب.

أسعار موسكو

يمكنك شراء خزان تمدد الغشاء بالتكلفة التقديرية الموضحة في الجدول.

ماركة	التكلفة ، روبل
الحجم ، ل	8	12	18	24	35	50	80	100	150	200	300	500
ويستر	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
الحجم ، ل	8	12	18	25	33	60	80	100	140	200	300	500
لا ارادي	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
الحجم ، ل	8	12	18	25	35	50	80	105	150	200	250	500
زيلميت كال برو	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200

ما هي وظيفة خزان التمدد في إمدادات المياه

الخزان الغشائي لإمداد المياه هو جهاز متعدد الوظائف ؛ لا يمكن لنظام مستقل واحد ، باستثناء أولئك الذين يستخدمون مضخات كهربائية غاطسة ذات تردد باهظ الثمن ، الاستغناء عن استخدامه. للإجابة على السؤال عن سبب الحاجة إلى الخزان في النظام ، ينبغي للمرء أن يأخذ في الاعتبار تصميمه الهيكلي ومبدأ التشغيل.

تتكون جميع الخزانات الغشائية من جزأين رئيسيين ، بما في ذلك خزان معدني وغشاء مرن داخلي مع فتحة إدخال مضغوطة في غطاء السكن. أثناء تشغيل المضخة الكهربائية على صنابير مغلقة ، يدخل الماء الغلاف المرن الداخلي ويتم شد (توسيع) ، في لحظة معينة يتوقف إمداد المياه ويظل الخزان الهيدروليكي في حالة ممتلئة.

عندما يتم فتح الصنابير ، يدخل الماء من المجمع إلى النظام عند ضغط معين عن طريق ضغط الغشاء المرن حتى إعادة تشغيل المضخة ، والتي تضخ الماء مرة أخرى لملء الخزان. يتم التحكم في عملية تشغيل وإيقاف المضخة الكهربائية عن طريق مفتاح ضغط ؛ لضبطها على عتبات التشغيل ، يتم استخدام مقياس ضغط مدمج في النظام.

خزان التمدد لاختيار إمدادات المياه والتركيب

أرز. 2 الترتيب الهيكلي للخزان الأفقي

خزان تمدد لإمداد المياه كمجمع هيدروليكي

من مبدأ تشغيل الخزان الهيدروليكي ، من الواضح أنه يتراكم (يتراكم) كمية معينة من الماء في البالون المرن الداخلي أو جزء من الجسم. نتيجة لذلك ، يتم الحفاظ على الضغط المطلوب في النظام لفترة معينة ، ويتم أيضًا إنشاء مصدر معين من المياه ، وهو أمر مفيد في حالات الطوارئ مع انقطاع التيار الكهربائي على المدى القصير ، وتلف نظام إمداد المياه ، والفشل المضخة الكهربائية.

يقوم بعض مالكي المنازل بتركيب خزانات هيدروليكية كبيرة الحجم داخل المنزل - وهذا يسمح لك بتكوين احتياطيات كبيرة من الموارد المائية.

خزان هيدروليكي لتثبيت الضغط في النظام

نظرًا لأن الخزان المملوء بالماء يخرج من موارد المياه لفترة طويلة ، اعتمادًا على حجمه واستهلاكه ، يتم الحفاظ على الضغط في نظام إمداد المياه لفترة طويلة من الزمن. في حالة عدم وجود خزان تخزين ، سيتم تحرير خط الأنابيب من موارد المياه بشكل أسرع - وهذا من شأنه أن يتسبب في انخفاض سريع في الضغط في النظام والتشغيل المتكرر للمضخة الكهربائية.

خزان التمدد لاختيار إمدادات المياه والتركيب

أرز. 3 مبدأ تشغيل المجمع

خزان تمدد لحماية المطرقة المائية

الحماية من المطرقة المائية هي أحد الإجابات على سؤال لماذا هناك حاجة إلى الخزان الهيدروليكي. مبدأ تعويضهم عن المطرقة المائية في النظام هو كما يلي: عند إيقاف تشغيل المضخة الكهربائية وتشغيلها ، هناك توقف مفاجئ أو حركة لتدفق المياه. في الوقت نفسه ، بسبب القصور الذاتي ، يكون للمياه تأثير مادي على غلاف خط الأنابيب ، وصمامات الإغلاق والتحكم ، وتحويل طاقتها الحركية إليها. تبدأ العقد وأجزاء نظام السباكة في التحول ، ونتيجة لذلك يتم فك الوصلات الملولبة والضغط ومثبتات خطوط الأنابيب وتعطل الأتمتة.

خزان تخزين مرن لنظام إمداد المياه على شكل غلاف داخل خزان هيدروليكي ، عندما يتحرك تدفق المياه ويتوقف ، يتمدد أو يتقلص أولاً وقبل كل شيء - وهذا يساعد على منع التأثير المادي على وحدات إمداد المياه الأخرى.

مجمع هيدروليكي لزيادة العمر التشغيلي لمعدات الضخ

يتكون مبدأ تشغيل وإيقاف تشغيل المضخة الكهربائية تلقائيًا في رد فعل المرحل لملء الخزان الهيدروليكي بالماء - بمجرد أن يبدأ الغلاف المطاطي الداخلي في التمدد ومقاومة ضغط كتل الماء ، في لحظة معينة ، يتم تنشيط مفتاح الضغط وإيقاف تشغيل المضخة الكهربائية. من الواضح أنه كلما طالت مدة امتلاء الغلاف الداخلي للخزان الهيدروليكي بالماء ، كلما طالت مدة تشغيل المضخة.

وبالمثل ، أثناء تناول الماء ، يترك الماء الخزان بشكل أبطأ ، وبالتالي ، يتم تشغيل التتابع لتشغيل المضخة الكهربائية بعد فترة زمنية طويلة.

خزان التمدد لاختيار إمدادات المياه والتركيب

أرز. 4 خزانات هيدروليكية لأنظمة التدفئة - ماركات مشهورة

وظائف خزان التوسع

ما هو الغرض من خزان التمدد؟ نظام التسخين مملوء بكمية ثابتة من السوائل (ماء أو مانع للتجمد) المعرضة للتمدد الحراري. هذا يعني أن زيادة درجة حرارة المبرد تؤدي حتماً إلى زيادة الضغط في النظام. نظرًا لأن الأنابيب والمشعات والعناصر الأخرى للهيكل الهندسي غير مرنة ، فإن الضغط المتزايد سيؤدي إلى خفض ضغط النظام - سيحدث اختراق في أضعف نقطة.

يتميز الماء بانضغاطية منخفضة ، لذلك تم تضمين جهاز خاص في النظام - غشاء أو خزان مفتوح. وتتمثل وظيفتها في أنه عندما يرتفع الضغط ، يتم ضغط الهواء. هذا يجعل من الممكن توفير الحماية ضد المطرقة المائية. يحمي خزان التمدد المركب النظام من زيادة الضغط المفرط.

المهمة الرئيسية هي إجراء تثبيت موثوق للخزان

صُممت خزانات الغشاء من أجل نظام تسخين مغلق - وهي عبارة عن وعاء به غشاء مرن مقاوم للماء بداخله ، والذي يقسم الحجم الداخلي إلى جزأين. الغشاء مطلوب حتى لا يتلامس الهواء مع المبرد. خلاف ذلك ، لا يمكن تجنب تهوية الشبكة وزيادة خطر تآكل العناصر الفولاذية للنظام.

في نظام النوع المفتوح ، يتواصل الخزان مع الغلاف الجوي ، بسبب نزف الهواء من الأنابيب. لهذا السبب ، يتم تنظيم موقع تركيب الخزان المفتوح بشكل صارم - يجب أن يكون موجودًا في أعلى نقطة في النظام.

اختيار خزان الغشاء

في أنظمة التدفئة ، لا يتغير حمل الغشاء ، وكذلك تمدد الماء ، بشكل كبير ، ولكن درجة حرارة تسخين السائل يمكن أن تكون حوالي 90 درجة مئوية.

عند اختيار خزان غشاء التمدد ، ينبغي إيلاء اهتمام خاص للمادة التي صنع منها الغشاء. يجب أن تكون المادة عالية الجودة وموثوقة ومقاومة لدرجات الحرارة العالية والظروف المتطرفة.

يجب أيضًا الانتباه إلى الخصائص التالية للغشاء:

نطاق الحرارة الشغالة؛
عمر خدمة طويل
المتطلبات الصحية والصحية.
مقاومة درجات الحرارة العالية
ديناميكية.

نصيحة. عند اختيار خزان غشاء التمدد ، من الضروري اختيار الخزانات بهيكل متين وموثوق بحيث يستمر لفترة أطول.

فوائد الخزانات المغلقة

الأهمية! تؤثر قوة المرجل وحجم السائل المستخدم على حجم الخزان ، حيث يتم تركيبه عند إنشاء نظام تدفئة في المنازل الريفية. على عكس الخزانات المفتوحة ، تتمتع الخزانات المغلقة بالعديد من المزايا:

على عكس الخزانات المفتوحة ، تتمتع الخزانات المغلقة بالعديد من المزايا:

نوعان من خزانات التمدد المغلقة.

موثوقية وسلامة وكفاءة عالية ؛
لا حاجة لإضافة المبرد إلى نظام التدفئة ؛
القضاء على احتمال وجود جيوب هوائية بسبب نقص الضغط في الجزء العلوي من النظام ؛
القدرة على التثبيت في أي مكان في المنزل ؛
لا توجد إمكانية لانسكاب المياه خارج الخزان ، مما يتيح لك عدم القلق بشأن إتلاف تشطيبات الجدران والأرضيات ؛
عدم ملامسة المبرد بالهواء ، مما يؤدي إلى استبعاد تبخر المبرد تمامًا. نتيجة لذلك ، لا تخضع المشعات وخطوط الأنابيب للأكسدة ، مما يعني أن عمر خدمة نظام التدفئة هذا سيكون أطول بكثير.

خزان تمدد لإمداد المياه بمختلف مخططات الأسلاك

بالإضافة إلى العمل كمعدات لنظام إمداد المياه المستقل ، غالبًا ما يتم استخدام خزان التمدد الغشائي لإمدادات المياه لأغراض أخرى ، وتثبيته في أنظمة التدفئة والصرف وإمدادات المياه ذات التصميمات الهندسية المختلفة. في الوقت نفسه ، تتمثل معايير الاختيار الرئيسية في خصائص درجة حرارة الغلاف الداخلي وحجم الخزان وطريقة وضعه على السطح.

خزان التمدد لاختيار إمدادات المياه والتركيب

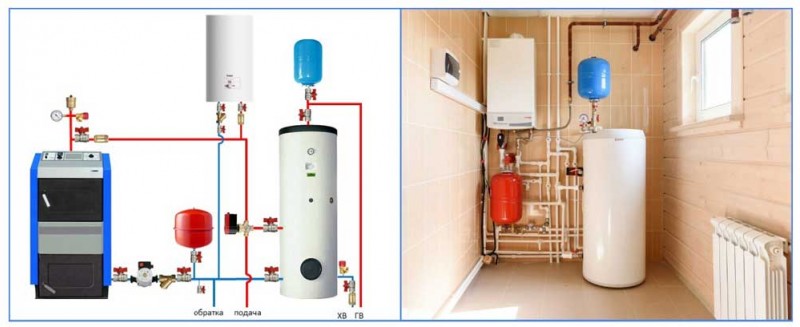

أرز. 11 خزان هيدروليكي مع غلاية تسخين غير مباشرة - رسم تخطيطي ومثال على الوضع

أنابيب الغلايات للتدفئة غير المباشرة

تم تصميم غلاية التدفئة غير المباشرة لإنشاء إمدادات المياه الساخنة في المنزل ؛ من الناحية الهيكلية ، يتم تصنيعها على شكل خزان معدني معزول لتجميع المياه ، يوجد بداخله خط أنابيب للتدفئة. واردة الماء البارد في الغلاية يتم تسخينه بواسطة أنابيب يتم من خلالها تدوير الناقل الحراري لنظام التدفئة - وبالتالي لا يستهلك التركيب الكهرباء ، ويكون لدى المستهلك دائمًا مصدر للمياه الساخنة. أيضًا ، لا تسمح الوصلة الحلقية لخط أنابيب الفروج مع إعادة التدوير بتبريد الماء في الأنابيب.

من المعروف أنه عند تسخينها يتمدد الماء وفي داخل دجاج التسمين مغلق يزداد الضغط بسبب ذلك. للتعويض ، يتم توصيل خزان تمدد مثبت عموديًا لأنظمة إمداد المياه به ، ويتحمل غلافه ضغط الهواء المتزايد.

خزان التمدد لاختيار إمدادات المياه والتركيب

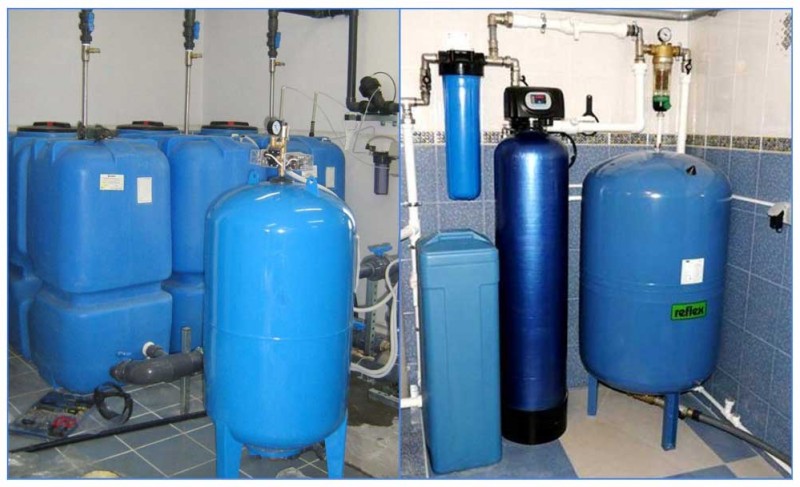

أرز. 12 خزان تمدد رأسي لتراكم المياه في أنظمة إزالة الحديد

إمدادات المياه

لضمان إمدادات المياه المستقلة ، ليس من الضروري على الإطلاق تركيب مضخات كهربائية غاطسة أو سطحية في مصادر المياه وإنتاج كمية مستمرة من المياه. طريقة بديلة هي تجميع المياه على المدى القصير وتخزين احتياطياتها في صهريج تخزين. لتنفيذه ، يتم تركيب خزان تخزين في علية المنزل ، مملوء بالماء من أي مصدر باستخدام مضخة كهربائية ، مما يوفر لكسر دائرة إمداد الطاقة بمفتاح تعويم مثبت على جدار الخزان.

عيب تجميع السائل في الخزان هو الإزعاج من وضعه في العلية ، وكذلك الضغط المنخفض بدون غشاء على ارتفاع موقع منخفض (1 بار لكل 10 أمتار من عمود الماء العمودي) ، وهو ما لا يكفي دائمًا لـ استهلاك مريح للمياه.

بديل لهذا الخيار هو استخدام صهريج تخزين كبير السعة. يمكن وضعها في أي مكان بالمنزل وحتى في القبو ، والعنصر الذي يتحكم في المضخة الكهربائية هو مفتاح ضغط. في هذه الحالة ، سيوفر الخزان الهيدروليكي المحدد ضغط ماء أعلى بكثير في إمدادات المياه الداخلية مقارنة بخزان التخزين في العلية.

الميزة الثانية المهمة هي أن تكون في الأسفل ، وبفضل ذلك لن يفسد خط الأنابيب المتصل التصميم والمظهر الجمالي للمنزل ، على عكس خزان التخزين ، الذي سيتعين عليك رسم خط على طول الجزء العلوي منه

خزان التمدد لاختيار إمدادات المياه والتركيب

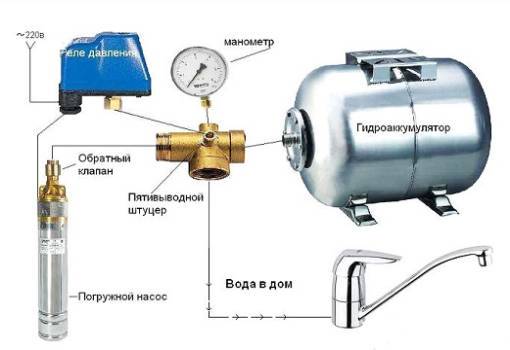

أرز. 13 مخطط تركيب مجمع هيدروليكي في نظام بمضخة بئر

تناول الماء من البئر

تمت مناقشة تقنية توصيل المركب الهيدروليكي بخط إمداد مياه مستقل مزود بإمدادات المياه من البئر أعلاه ، وفي هذه الحالة يتم استخدام المركب عادةً كجزء من محطة ضخ أو يتم وضعه بشكل منفصل بجوار مضخة البئر. يمكن أيضًا وضع الخزان في المنزل ، وغالبًا ما يتم وضعه على السطح بامتداد منفصل.

أخذ الماء من الخزان

لا يتم الحصول على المياه دائمًا للاحتياجات المنزلية والشرب ، فغالبًا ما تكون المياه مطلوبة في المزرعة لري الحدائق أو غسيل السيارات أو ملء أحواض السباحة أو البرك الاصطناعية. في هذه الحالة ، لا يلعب نقاوتها دورًا كبيرًا ، ويمكن أن تؤخذ من أنواع مختلفة من المصادر أو الحاويات - بحيرات وبرك وأسقف وبراميل لتجميع مياه الأمطار. يتطلب استخدام المضخات السطحية في هذه الحالة إشرافًا مستمرًا ، لذلك فمن المنطقي استخدام محطات ضخ منفصلة تلقائيًا لمستجمع المياه ، والذي يتضمن بالضرورة خزانًا هيدروليكيًا أفقيًا. سيمنع الجهاز الصدمات الهيدروليكية غير المرغوب فيها ويضمن تشغيل أتمتة الإغلاق من مفتاح الضغط ، إذا لم يكن مناسبًا ، يتم فصله عن مصدر الطاقة ، أو استبداله بمرحل تشغيل جاف ، أو محول به مفتاح تدفق مثبتة في مدخل أنبوب الضغط.

خزان التمدد لاختيار إمدادات المياه والتركيب

أرز. 14 مخططات محطات ضخ للمنزل

ميزات التصميم

على الرغم من حقيقة أن اختيار الخزان لهيكل التدفئة فردي ، فلا ينبغي لأحد أن ينسى ما يلي:

يجب أن يتجاوز الضغط الأولي في الخزان الغشائي للتزويد بالحرارة ، المتصل بإمدادات المياه الباردة ، الضغط الساكن في النظام بمقدار 30-50 كيلو باسكال ؛
يجب أن يحتوي الجهاز على كمية احتياطية من سائل التبريد للتعويض عن التسريبات المحتملة.

لحماية النظام بدائرة مغلقة وخزان تمدد من الضغط العالي جدًا ، يتم تثبيت صمامات الأمان.

نطاق خزان الغشاء

يمكن استخدام خزان التمدد ليس فقط في نظام التدفئة ، ولكن أيضًا في إمدادات المياه ومعالجة المياه. في هذه الحالة ، يتم استخدام المراكم الهيدروليكية ، وهي خزانات مياه ، كتراكم للسائل من أجل إمدادها بالضغط المطلوب في لحظة معينة. غالبًا ما تستخدم الخزانات الهيدروليكية في بناء أنظمة إمدادات المياه الصناعية والزراعية.

يمكن أيضًا استخدام خزانات التمدد لمنع التدمير الكامل للنظام في حالة المطرقة المائية. بالإضافة إلى ذلك ، فهي لا غنى عنها عند استخدامها كحاوية مع الماء في نظام إطفاء الحريق ، وكذلك في شكل خزانات احتياطية في حالة انقطاع التيار الكهربائي.

ميزات التصميم

على الرغم من حقيقة أن اختيار الخزان لهيكل التدفئة فردي ، فلا ينبغي لأحد أن ينسى ما يلي:

يجب أن يتجاوز الضغط الأولي في الخزان الغشائي للتزويد بالحرارة ، المتصل بإمدادات المياه الباردة ، الضغط الساكن في النظام بمقدار 30-50 كيلو باسكال ؛
يجب أن يحتوي الجهاز على كمية احتياطية من سائل التبريد للتعويض عن التسريبات المحتملة.

لحماية النظام بدائرة مغلقة وخزان تمدد من الضغط العالي جدًا ، يتم تثبيت صمامات الأمان.
