أدوات
يمكنك أيضًا زيادة قطر الأنبوب النحاسي الناعم والمرن يدويًا عن طريق سحبه ببساطة على فراغ مخروطي بحجم مناسب.
ومع ذلك ، من الصعب جدًا الحصول على جرس بهندسة صحيحة بهذه الطريقة الحرفية. يمكن أن تكون الجدران غير متساوية في السُمك ، مما يتسبب في تمدد الجدران الرقيقة أكثر من اللازم وعدم تمدد الجدران السميكة على الإطلاق. القوة التي يبذلها الشخص غير متساوية أيضًا ، وبالتالي ، قد ينثني الأنبوب أثناء التشغيل وقد ينحرف الفراغ ، ونتيجة لذلك يصبح المقبس غير متماثل ومنحرف.
لجعل التفكيك أنيقًا وتشكيل مقبس بالشكل المطلوب من حافة الأنبوب ، والذي يمكن أن يضمن أيضًا اتصالًا موثوقًا به للعناصر الهيكلية ، يتم استخدام أدوات مختلفة.
المتوسع
هذه آلية يدوية يتم فيها الاشتعال عن طريق تطبيق بسيط للقوة ، تمامًا كما هو الحال مع استخدام فراغ مخروطي الشكل. يتكون الموسع من مقبضين وموسع - عنصر مخروطي منزلق يتم إدخاله في الأنبوب. عند تعرضها للرافعات ، تتباعد أجزاء الموسع في اتجاهات مختلفة ، مما يؤدي إلى شد الأنبوب.
الموسع غير مكلف ويسمح لك بإنجاز المهمة بسرعة ودون بذل الكثير من الجهد. ومع ذلك ، من الصعب الحصول على نتيجة نوعية باستخدام هذه الأداة. تمتد الجدران بشكل غير متساو ، وقد تنكسر المقاطع الرفيعة.
آلة حرق مخروط
هذه مجموعة صغيرة من أداتين: قالب وأداة حرق نفسها.

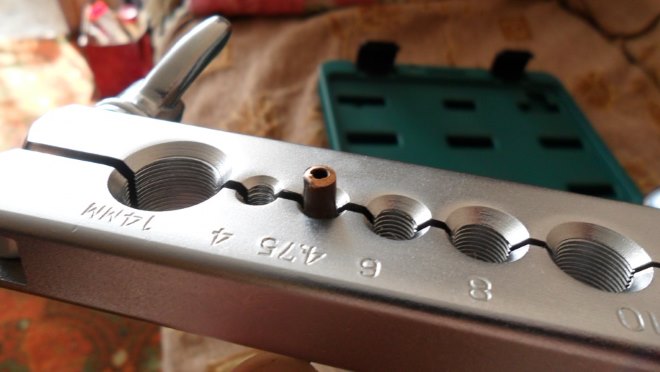

المصفوفة عبارة عن ملزمة به عدة ثقوب أسطوانية ، ممتدة من أعلى إلى 45 درجة. تتوافق أحجام الفتحات مع أقطار الأنابيب القياسية.
تتكون الموزعة من:
- العلب مع أدلة ،
- موسع مخروطي
- آلية الرقابة،
- برغي الطاقة.
عندما يتم تدوير لولب الطاقة ، الذي يقود آلية التحكم ، يتم ثني الموسع تدريجياً في حافة الأنبوب ، مما يؤدي إلى توسيعه. تضمن الأدلة ثبات الموضع النسبي للأنبوب والموسع ، بسبب عدم وجود تشوهات ويتم الحصول على مقبس منتظم وأنيق.
مضيئة الميكانيكية
تشبه هذه الأداة الأداة السابقة ، لكن جسم عملها ليس مخروطًا ، بل مجموعة من البكرات. لا تتمدد البكرات ، لكنها تدحرج جدران الأنبوب ، وتوسعها بالتساوي وبالتدريج ، ونتيجة لذلك يكون للمعدن نفس السماكة على السطح المتوهج بالكامل ، ويكون المقبس أنيقًا ومتماثلًا.
مضيئة مدفوعة كهربائيا
يتم تشغيل آلة التوسيع هذه كهربائيًا بالإضافة إلى آلة التوسيع الميكانيكية ، بحيث يتم تنفيذ أعمال تمدد الأنابيب بشكل أسرع وبأعمال أقل.
متى يكون من الضروري إشعال أنابيب المكابح؟
من خلال أنابيب الفرامل ، كما هو مذكور أعلاه ، يتم توفير سائل الفرامل عالي الضغط لجميع عناصر النظام. عندما تتدهور قدرة هذه الأنابيب ، يبدأ النظام بأكمله في العمل بشكل غير فعال ، مما يؤدي ، على وجه الخصوص ، إلى زيادة كبيرة في مسافة الكبح. يمكن الإشارة إلى حقيقة أن عناصر نظام الفرامل ، بما في ذلك الأنابيب ، تتطلب التشخيص (وربما الإصلاح) من خلال الميزات المميزة التالية:
- ظهور أصوات غريبة وحركات نابضة عند الضغط على دواسة الفرامل ؛
- حرية حركة دواسة الفرامل عند الضغط عليها ؛
- تسرب سائل الفرامل ، مما يؤدي إلى انخفاض الضغط ، وبالتالي إلى الكبح غير الفعال والتآكل المكثف لوسادات الفرامل ؛
- قيادة السيارة إلى الجانب عند الكبح (هذه الحالة ، على الرغم من كونها علامة غير مباشرة ، يمكن أن تشير أيضًا إلى أن أنابيب الفرامل بحاجة إلى الإصلاح).
يجب استبدال أنابيب الفرامل القديمة في حالة رهيبة بشكل عاجل ، حتى لو لم يكن هناك تسرب.
ومع ذلك ، فإن العلامة الرئيسية على أن أنابيب الفرامل لا تؤدي وظائفها بشكل كامل وتتطلب الاشتعال هي زيادة مسافة الكبح. الأسباب الأكثر شيوعًا لتدهور أداء أنابيب الفرامل هي:
- انتهاكات في تصميم الرؤوس السداسية التي تم تجهيز هذه الأنابيب بها ؛
- تدهور جودة وموثوقية الوصلات الملولبة ، دخول القمامة أو سائل فحم الكوك فيها.
هذه الأعطال ، التي تؤثر سلبًا على الحالة الفنية للعناصر الفردية لنظام الفرامل ، تقلل بشكل كبير من كفاءة تشغيله. هذا هو السبب في أن الخبراء وصانعي السيارات يوصون بتشخيصه كل ستة أشهر. إذا كنت مقيدًا بالأميال ، فيجب تنفيذ هذا الإجراء كل 50000 كيلومتر ، ويجب استبدال الأنابيب المطاطية ، بغض النظر عن حالتها الفنية ، كل 125 ألف كيلومتر من السيارة.
ميزات التنفيذ
قد يكون حرق الأنابيب المصنوعة من النحاس مطلوبًا إذا:
- يجب إعطاء الطرف المقطوع للأنبوب التكوين المطلوب ؛
- يجب تحضير نهاية المنتج لتوصيله باستخدام أداة توصيل (في هذه الحالة ، باستخدام الاشتعال ، يتم ضبط المعلمات الهندسية للأنبوب مثل القطر الداخلي ، وزاوية الانحناء ، وما إلى ذلك) ؛
- من الضروري تحضير نهايات الأنابيب النحاسية لتوصيلها عن طريق اللحام.
يتم قطع الأنابيب بطول باستخدام أداة خاصة - قاطع الأنابيب. لأنابيب النحاس أو الألومنيوم
لإشعال أنبوب نحاسي نوعيًا باستخدام أدوات وتركيبات خاصة ، يجب عليك تنفيذ الخطوات التالية.
- يتم تنظيف نهاية الأنبوب ، الذي يجب توصيله ، بعناية.
- يتم وضع كم خاص على الطرف المجرد.

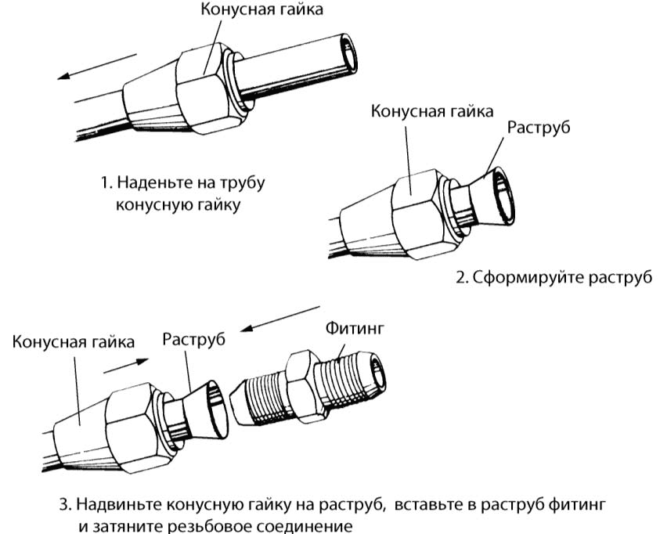

- باستخدام أداة أو أداة خاصة ، يتم فتح نهاية الأنبوب حتى تصل زاوية تمدده إلى 45 درجة.
- بعد انتهاء الإجراء ، تتم إزالة نهاية المنتج من التركيب. يمكنك بعد ذلك بدء الاتصال على الفور.
موسع الثقوب - أجهزة لفك نهايات الأنابيب النحاسية
إذا كان النحاس ضروريًا لتوصيله عن طريق اللحام ، فسيبدو تسلسل الإجراءات لتنفيذ مثل هذا الإجراء كما يلي.
- يتم تنظيف سطح طرف الأنبوب المراد تفجيره جيدًا (من الأفضل استخدام فرشاة خاصة لهذا الغرض).
- باستخدام جهاز خاص ، يتم توسيع نهاية الأنبوب النحاسي إلى الحد الذي يسمح بإدخال نهاية أنبوب آخر فيه وفي نفس الوقت الحفاظ على فجوة تبلغ 0.124 مم بين العناصر المتصلة. بطبيعة الحال ، هذا يتطلب استخدام أداة قياس.
- على السطح الداخلي لقسم الأنبوب ، الذي يكون مشتعلًا بالفعل ، يتم تطبيق التدفق في طبقة موحدة ، وهو أمر ضروري لضمان تكوين اتصال موثوق ومحكم.
- يتم إدخال نهاية عنصر التوصيل الثاني في الجزء المتوهج بعمق يساوي قطر الأنبوب.
- باستخدام موقد غاز أو مكواة لحام كهربائية أو موقد لحام ، يتم تسخين مكان الاتصال المستقبلي حتى اللحظة التي يبدأ فيها اللحام بالذوبان.
- يملأ اللحام المصهور جميع الفجوات بين حواف الأنابيب النحاسية المتصلة ، ونتيجة لذلك يتم تكوين اتصال موثوق ومحكم.
توسيع الأنابيب
من الضروري زيادة قطر المنتج عند إجراء توصيل غير مناسب لعناصر خطوط الأنابيب ، على سبيل المثال ، اللحام الشعري لأنابيب النحاس. يسمح لك التمدد الناتج بإدخال أنبوب في آخر.
أبسط أداة إشعال هي مخروط عادي يتم تثبيته في أنبوب ثابت ، مما يؤدي إلى توسيع حافته.
النموذج المحسن مزود بسقاطة تسمح لك بضبط القوة ،
نتيجة لذلك ، الجدران محمية من التمزق. أيضًا ، يتم تنفيذ تمدد الأنبوب بواسطة موسع ، يتكون جسمه العامل من عدة قطاعات ، والتي ، عندما يتم ضغط المقابض ، تبدأ في التباعد ، وتمتد الأنبوب.
يعتبر الاشتعال بالأدوات الموضحة أعلاه أسهل طريقة ، لكن جودة الغلاف الناتج بعيدة عن الكمال.
يتم الحصول على أعلى جودة للحرق عند استخدام أداة يكون جسمها العامل عبارة عن مخروط غريب الأطوار. عندما يتم تشغيل المقبض ، المزود أيضًا بآلية أمان ، يبدأ المخروط في التدحرج على طول الجدار الداخلي للأنبوب ، مما يقلل من سمكه ويثني الحافة. الامتداد الناتج عالي الجودة.
تستخدم هذه الأجهزة بشكل أساسي للأنابيب المصنوعة من المعادن اللينة. يمكن أيضًا توسيع الأنابيب الفولاذية ، لكن هذه العملية تتطلب جهدًا كبيرًا عندما تكون باردة. لذلك ، من المستحسن تسخين هذه الأنابيب مسبقًا ، وبعد ذلك يصبح الاحتراق باستخدام أداة يدوية أسهل بكثير.
مطالبة
1. جهاز المعايرة المتوسعة ، بما في ذلك الجسم بقناة مركزية ، وخيوط للتوصيل بمعدات قاع البئر وفترات استراحة على السطح الخارجي ، حيث يتم وضع بكرات ، ومثبتة على محاور ومصنوعة على شكل أسطوانات ذات حواف ، والأطراف العلوية من تصنع المحاور مع إمكانية الحركة المحدودة للخارج ، في التجويف الحلقي المتكون بين جزئين من الجسم يوجد مكبس حلقي محمل بنابض مع إمكانية الحركة المحورية ، وتجويف تحت المكبس للمكبس الحلقي في حالة اتصال مع القناة المركزية ، تتميز بأن المحاور مجهزة بنهايات موشورية في الأعلى والأسفل ، يتم إدخالها في الجسم مع إمكانية الحركة الطولية المحدودة للأعلى والحركة الشعاعية للخارج تحت تأثير الدفع والأسطح المائلة للمكبس ، والتي يتم تحميلها بزنبرك لأسفل وتم تكوينها لحركة طولية محدودة لأعلى ، وتتفاعل مع الطرف السفلي للمحور ، والمحور المركزي لكل منها يقع المحور الثاني في المستوى المقابل ، بالتوازي مع محور الجسم ، بينما يتكون الجسم من أسطح مائلة للنهايات المنشورية العلوية المقابلة من المحاور ، ويتم تزويد القناة المركزية للجسم أسفل المكبس بـ التضييق التكنولوجي.
2. الجهاز وفقًا لعنصر الحماية 1 ، يتميز بأن الأطراف المنشورية للمحور متماثلة حول محاورها المركزية.
3. الجهاز وفقًا للمطالبة 1 أو 2 ، يتميز بوجود المحاور في السكن بحيث يتم إزاحة الجزء العلوي من كل محور على طول المحيط إلى الأمام أثناء دوران الجهاز بالنسبة إلى الجزء السفلي من المحور.
4. الجهاز وفقًا للمطالبة 1 أو 2 ، يتميز بأن المحاور عند نقاط التلامس مع البكرات مجهزة بإدخالات مقاومة للتآكل.
5. الجهاز وفقًا للمطالبة 3 ، يتميز بأن المحاور عند نقاط التلامس مع البكرات مجهزة بإدخالات مقاومة للتآكل.
6. الجهاز وفقًا للمطالبة 1 أو 2 ، يتميز بأن المحاور مزودة بتجاويف جانبية طولية مغلقة للتزييت.
7. الجهاز وفقًا لعنصر الحماية 3 ، يتميز بأن المحاور مزودة بتجاويف جانبية طولية مغلقة للتزييت.
8. الجهاز وفقًا للمطالبة 5 ، يتميز بأن المحاور مزودة بتجاويف جانبية طولية مغلقة للتزييت.
9. الجهاز وفقًا للمطالبة 6 ، يتميز بأن المحاور مزودة بقناة أسطوانية متصلة بالتجاويف الجانبية المغلقة ومليئة بالشحم ، وفي القناة المركزية يوجد مكبس زنبركي محمل إلى الطرف المقابل للأسطوانة قناة.
10. الجهاز وفقًا لعنصر الحماية 7 ، يتميز بأن المحاور مزودة بقناة أسطوانية متصلة بالتجاويف الجانبية المغلقة ومليئة بالشحم ، وفي القناة المركزية يوجد مكبس زنبركي محمل إلى الطرف المقابل للأسطوانة قناة.
11. الجهاز وفقًا للمطالبة 8 ، يتميز بأن المحاور مزودة بقناة أسطوانية متصلة بالتجاويف الجانبية المغلقة ومليئة بالشحم ، وفي القناة المركزية يوجد مكبس زنبركي محمل إلى الطرف المقابل للأسطوانة قناة.
أدوات وتركيبات
من أجل إشعال الأنابيب المصنوعة من النحاس بيديك ، يتم استخدام أدوات خاصة. يمكن أن تحتوي هذه الأجهزة على محرك يدوي وكهربائي. يتم استخدامها لتركيب أنظمة تكييف الهواء وإمدادات المياه والتدفئة. غالبًا ما تجمع الأدوات المزودة بمحرك كهربائي عدة وظائف: بمساعدتها ، لا يمكنك فقط توسيع الأنبوب النحاسي ، ولكن أيضًا ثنيه إلى الزاوية المرغوبة.
أي جهاز يستخدم لتوسيع الأنابيب المصنوعة من النحاس يعمل على مبدأ تشوه البلاستيك ، لذلك من المهم جدًا أن يتعامل مع هذه العملية بعناية قدر الإمكان ، دون الإخلال بتوحيد بنية المادة ، والحفاظ على توحيد سمك الجدار وكذلك نعومة أسطحها الداخلية
مخطط الحرق الصحيح وأمثلة على عملية أجريت بشكل غير صحيح
عينة
هذا فراغ مخروطي الشكل مصنوع من سبيكة معدنية أكثر صلابة من النحاس. مزايا هذا الجهاز هي السعر المنخفض وسهولة الاستخدام. وفي الوقت نفسه ، قد يكون استخدامه مصحوبًا بتقطعات في جدران أحد المنتجات النحاسية ، مما يؤدي إلى انخفاض جودة الاشتعال.
باستخدام هذا الجهاز الأبسط ، يمكنك إشعال أنبوب واحد ، ولكن لا داعي للحديث عن أي جودة للعمل
مضيئة الميكانيكية
جسم العمل الرئيسي لهذا الجهاز عبارة عن أسطوانة من سبيكة صلبة ، والتي تتدحرج على طول حافة الأنبوب النحاسي ، مما يعطي الأخير التكوين المطلوب. يتيح استخدام الموسع الميكانيكي إجراء تشوه موحد للقسم المعالج من الأنبوب ، لتشكيل جدران من نفس السماكة في نهايتها بجودة عالية لسطحها الداخلي.
الأدوات اليدوية قادرة على توفير إشعال عالي الجودة وسرعة عمل جيدة
توسع بمحرك كهربائي

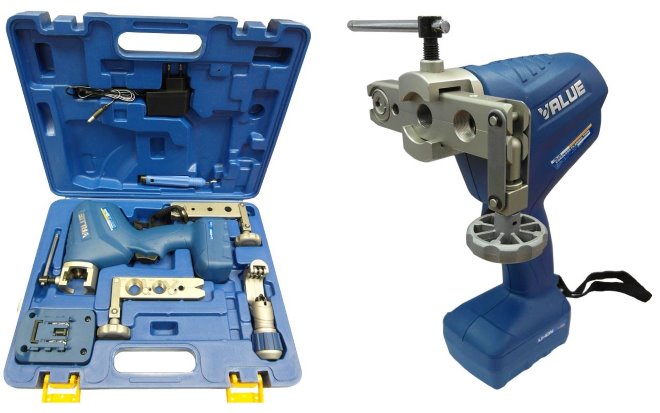

يتيح لك هذا الجهاز المزود بمجموعة كاملة من الفوهات القابلة للتبديل ، والذي يتمتع بجميع مزايا الأداة الميكانيكية ، إشعال الأنابيب النحاسية بإنتاجية أعلى وعمالة أقل. ربما يكون العيب الوحيد لآلة الحرق الكهربائي هو سعرها المرتفع نوعًا ما.
