زجاجة سيفون للحوض

التصميم والأبعاد

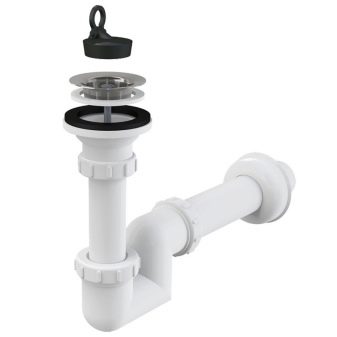

إن سيفون الزجاجات ، وأنواعه وتعديلاته ، هو الآن الأكثر طلبًا في السوق بين المشترين العاديين. اكتسبت شعبيتها بسبب سهولة التشغيل وأبسط تصميم. إن تركيب مثل هذا السيفون ليس بالأمر الصعب حتى بالنسبة للجاهل في أمور السباكة. سهولة التركيب تكمن في بساطة التصميم. بناءً على الاسم ، يمكنك تخمين أن هذا السيفون له شكل زجاجة. اسم آخر لها هو القارورة ، لأن آلية السيفون نفسها تقع داخل القارورة. لفهم مبدأ تشغيل سيفون الزجاجات الموحد (SBU) ، ضع في اعتبارك ما يتكون منه.

يوجد في الجزء العلوي أنبوب فرعي للتوصيل بالحوض. عادة ما تكون هذه قطعة صغيرة من الأنابيب بقطر 32 مم وطول 120-150 مم مع صامولتين في النهايات. الجوز السفلي مع حشية. تربط الصمولة العلوية الأنبوب بالحوض ، والصمولة السفلية بخزان السيفون.

النصف العلوي على شكل وعاء به أنبوب بقطر 32 مم مدمج في المنتصف. يمر الأنبوب عبر الوعاء العلوي بأكمله وينزل إلى الوعاء السفلي للحوض. عند التجميع ، يجب أن يكون هناك فجوة من 3-5 مم بين الأنبوب وقاع الوعاء السفلي. هذا ضروري لتدفق مياه الصرف. يوجد في الجزء العلوي من الخزان مصفاة لا تتصل بالأنبوب المركزي للوعاء العلوي.

الصرف من خلال وصلة ملولبة مع صمولة وحشية متصلة بأنبوب المخرج. هذا الأنبوب متصل بنظام الصرف الصحي. يمكنك توصيله بأنبوب مموج أو أنبوب مجاري من مادة البولي بروبيلين. أحجام شفرات الزجاجات مقبولة تمامًا ومريحة للتركيب. في الارتفاع ، تتراوح من 130 إلى 180 ملم. يبلغ قطر الخزان أو القارورة الخاصة بالسيفون 80-100 مم. يمكن أن يختلف طول المخرج أيضًا من 100 إلى 180 ملم.

مواد

وفقًا للمواد التي تصنع منها شفرات الزجاجات ، يتم تقسيمها إلى نوعين: البلاستيك والنحاس. هذا الأخير أغلى ثمناً ، لكنه سيستمر أيضًا لفترة أطول بكثير من البلاستيك. المواد البوليمرية قصيرة العمر تحت تأثير الماء ودرجات الحرارة المختلفة. لذلك ، يُطلق على السيفون النحاسي أيضًا اسم موحد. غالبًا ما تكون السيفون البلاستيكية بيضاء ، والنحاسية مطلية بالكروم بحيث لا تتأكسد. لذلك ، غالبًا ما يكون لديهم لون فولاذي.

حسب التصميم ، فهي مقسمة إلى كلاسيكية ، مع فيض ، مع سلطانيين ومصرف إضافي. لقد فحصنا جهاز سيفون الزجاجات الكلاسيكي أعلاه ؛ الأنواع الأخرى تختلف قليلاً عنه. السيفون المزود بمصرف إضافي أو بمخرج عمودي هو نفس السيفون الكلاسيكي للزجاجات. الاختلاف الوحيد في التوصيلات بالحوض. في هذا النموذج ، يوجد به مصرف آخر مصمم لتوصيل الغسالة. يتم الصرف بزاوية 45 درجة لأعلى. هذا يمنع مياه تصريف الحوض من دخول حوض الغسالة.

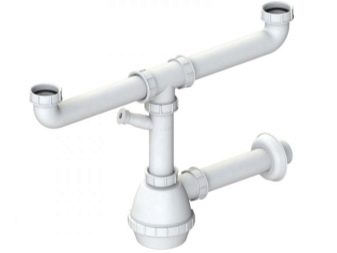

إن سيفون الزجاجات بمخرج موحد (SBUV) بوعائين هو أيضًا نموذج كلاسيكي مع أنبوب اتصال واحد معدل. تم إجراء هذه التفاصيل في هذا النموذج في شكل اتصال على شكل حرف T مع منفذ مشترك. في الجزء العلوي ، يتصل الأنبوب بحوضي غسيل ، وفي الجزء السفلي يتحول إلى خزان سيفون. هذا التصميم صغير الحجم ويسمح لك بتوفير الجهد والمال أثناء التثبيت ولا يشغل مساحة كبيرة.

السيفون مع الفائض هو نوع آخر من الكلاسيكيات. كما أنه يختلف في الجزء العلوي من أنبوب التوصيل. هنا ، بمساعدة أنبوب مموج ، يتم توصيل استنزاف إضافي ، يتم تركيب الجزء العلوي منه على جانب الحوض.

2 الخصائص

0.15 - تحرير من
سيفون لأحواض الغسيل ، والمصارف ، والمصارف ، وبيديه ؛

0.25 - تحرير من
سيفون لأحواض الاستحمام وأحواض الاستحمام ، فيضان لأحواض الغسيل والأحواض ؛

0.35 - تجاوز
لأحواض الاستحمام وأحواض الاستحمام العميقة.

1 - إطلاق سراح؛ 2 - جسم سيفون 3 - انسحاب

الشكل 4 - أنبوب سيفون بمخرج موحد ، عمودي
أو منفذ أفقي للمغاسل والأحواض مع سلطتين (نوع STU2)

5.2.6 المعبأة في زجاجات
يجب أن توفر الشفاطات إمكانية الحركة الرأسية لمنافذها
بالنسبة للمخرج والأنبوب - القدرة على تدوير الفرع للتغيير
المسافة بين محوره ومحور المخرج.

1 - تجاوز 2 - إطلاق سراح؛ 3 - جسم سيفون 4 —
انسحاب

الشكل 5 - سيفون بمخرج وفائض للحمامات والعميقة

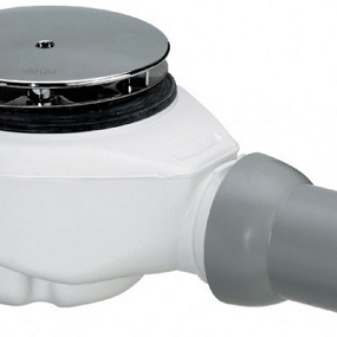

صواني الدش (نوع SVPG)

1 - إطلاق سراح؛ 2 - جسم سيفون 3 - انسحاب

صورة 6 - سيفون مع منفذ لأحواض الاستحمام الضحلة (نوع SPM)

5.2.8 حدود الانحرافات للأبعاد الحرة للمعادن
يجب ألا تتجاوز أجزاء التسليح تلك المحددة في GOST 2689 للمنتجات من فئة الدقة السابعة ، البلاستيك - في GOST 11710.

- مقاومة
تتعرض لدرجات حرارة متذبذبة وتضمن التشغيل السليم في ظلها
التعرض المتغير للحرارة (درجة حرارة تصل إلى 75 درجة مئوية ولفترة قصيرة
حتى 80 درجة مئوية) والماء البارد ؛

- مقاومة
تأثير الضغوط الداخلية.

- بلاستيك.

الحواف و
يجب ألا تتجاوز فترات الاستراحة في أماكن إزالة العصي 1 مم.

غير مسموح
صفحة الاعوجاج الأجزاء ، مما يؤثر على جودة واجهاتهم.

يلقي أجزاء
في قوالب معدنية ورملية ، يجب تنظيفها من القوالب المحترقة
وخليط اللب.

على غير المرئي
بعد تركيب التعزيز ، يجب ألا تزيد أسطح الأجزاء المصبوبة عن خمسة
قذائف غير مختومة بقطر يصل إلى 1 مم. القذائف الملحومة والأرضية ليست كذلك
يجب أن يؤدي إلى تدهور مظهر الأجزاء بعد طليها بالكهرباء
الطلاءات.

5.2.15 التفاصيل
يجب أن تكون التركيبات المصنوعة عن طريق الختم ناعمة وخالية من
زيوت التشحيم.

5.2.16
يجب طلاء السطح الداخلي لأجسام السيفون المصنوعة من الحديد الزهر بالسيليكات
المينا من أي لون.

في الخارج
أسطح تركيبات الصلب والحديد الزهر (أنابيب الفائض ، نقطة الإنطلاق ،
يجب أن تحتوي صواميل الاتحاد وجسم السيفون والجسم الفائض على أعمال طلاء
طلاء من نفس اللون ، يتوافق مع GOST
9.032.

5.2.17 معادن واقية و (أو) واقية وزخرفية و
يجب اختيار الطلاءات غير المعدنية وفقًا لـ GOST 9.303.

اصطلاحي
يجب أن تكون متطلبات الطلاء وسطح المادة الأساسية
يتوافق مع GOST
9.301. تسميات الطلاء - وفقًا لـ GOST
9.306.

5.2.18
يجب أن يكون سطح الأجزاء المطاطية أملس ، ويجب ألا يكون به أي مخالفات.
ونتوءات.

5.2.19 الأبعاد الأساسية لخيوط الأنابيب على الأجزاء المعدنية
يجب أن يتوافق مع متطلبات GOST 6357 (فئة الدقة B) ، الأبعاد الرئيسية للخيط المتري - المتطلبات
GOST 24705 مع التفاوتات وفقًا لـ GOST 16093 ، درجة الدقة 7.N - للخيط الداخلي و 8g - لـ
الصفحات الخارجية.

يجب أن الخيط
يجب أن تكون نظيفة ويجب ألا يكون بها خيوط تالفة. على أجزاء منفصلة
يسمح بالخيوط المصقولة بطول إجمالي لا يزيد عن 10٪ من طول الخيط.

غير مسموح
إزاحة الخيوط والوميض في أماكن إغلاق النموذج ، الاعوجاج ، الغرق ،
تلف الخيط.

كيفية اختيار

عند اختيار سيفون زجاجة ، السؤال الذي يطرح نفسه حتما - أيهما أفضل: البلاستيك أم النحاس؟ عن طريق اختيار البلاستيك ، يمكنك التوفير عند الشراء وتفقد الجودة. هذه النماذج قصيرة العمر ، والفرق في درجة الحرارة والماء المتسخ سيؤديان وظيفتهما. سوف يتلاشى البلاستيك ويصبح هشًا ويبدأ في مرحلة ما في تسرب الماء. الميزة الوحيدة لهذه النماذج هي السعر المنخفض مقارنة بالنحاس الأصفر.

بغض النظر عن الطراز الذي تختاره (بلاستيك أو نحاسي) ، فإن سيفون الزجاجة لا يزال يتمتع بميزة كبيرة على التصميمات الأخرى.

براعة في الاستخدام. إمكانية توصيل عدة وحدات بجهاز واحد.على سبيل المثال ، في المطبخ ، يمكن تركيب حوضين وغسالة وغسالة أطباق في منتج واحد.
بفضل أبعادها العالمية ، فهي مناسبة لأي طرازات من أحواض الغسيل والمغاسل والأحواض. حتى في مثل هذا النموذج مثل "توليب" يمكن وضعها بسهولة.
نظرًا لتوحيده ، إذا تعطل أحد عناصر النموذج ، فيمكن استبداله بسهولة دون استبدال السيفون بالكامل. يمكن تغيير جميع عناصر النموذج بسهولة ولا تتطلب تفكيكًا كاملًا للهيكل.
بفضل وجود وعاء قابل للإزالة ، يمكنك بسهولة إجراء صيانة لهذا السيفون وإزالة الأوساخ والشحوم منه بسهولة. حتى لو أسقطت قطعة المجوهرات المفضلة لديك عن طريق الخطأ في الحوض ، فلن تذهب إلى أي مكان. سيبقى ببساطة في قاع الحوض ، حيث يمكنك إزالته بسهولة.
سهولة التثبيت هي ببساطة آسرة ببساطتها. يمكنك تجميع هذا النموذج وتثبيته دون عناء تقريبًا.
تم تصميم هذا النموذج بحيث لا يؤدي جمع بقايا الأوساخ والشحوم إلى انسداد ممرات مياه الصرف الصحي الرئيسية. لن تؤدي الصيانة في الوقت المناسب إلا إلى زيادة عمر المنتج.
تتوافق سياسة التسعير الخاصة بهذا النموذج مع خصائص الجودة والأداء.
لا تفسد المواد المستخدمة والتصميم الأنيق الأنيق المظهر العام للغرفة ، وفي بعض الحالات تؤكد أصالتها وتكمل التصميم الداخلي.

في الفيديو التالي ، سترى تجميع سيفون الزجاجة A 3202.

11 ضمانات الشركة المصنعة

11.1 يجب أن تضمن الشركة المصنعة امتثال التركيبات لمتطلبات هذه المواصفة القياسية ، وفقًا لشروط النقل والتخزين وتشغيل المنتجات.

11.2 فترة الضمان للتركيبات هي سنة واحدة من تاريخ تشغيل الشيء أو بيعه من خلال شبكة التوزيع ، ولكن ليس أكثر من عام ونصف من تاريخ شحنه من قبل المؤسسة - ie * gotoeitem.

GOST 23289-2016

الملحق أ (موصى به)

تسمية مؤشرات الجودة من sakitarko> تركيبات مجاري التصريف الفنية

AL هو ارتفاع الختم الهيدروليكي.

أ / 2 استهلاك المياه العادمة.

أ / 3 اختبر ضغط الماء.

أ / 4 مقاومة التعرض المتناوب للماء البارد والساخن.

أ / 5 قوة التأثير.

أ / 6 مقاومة الضغوط الداخلية.

أ / 7 اللدونة.

أ / 8 أبعاد التوصيل.

A.9 مؤشرات المظهر.

ALO خشونة الأسطح المرئية.

أ -11 نوع التغطية.

GOST 23289-2016

الملحق ب (إعلامي)

قائمة مواد تصنيع وصلات الصرف الصحي

ب .1 البلاستيك: البولي إيثيلين منخفض الضغط من الدرجات الأولى والأعلى مع إضافات التثبيت وفقًا لـ GOST 16338: البولي إيثيلين عالي الضغط من الدرجات الأولى والأعلى مع إضافات التثبيت وفقًا لـ GOST 16337 ؛ مادة البولي بروبيلين المقولبة بالحقن وفقًا لـ GOST 26996 ؛ سبعة وفقا للمواصفات.

ب / 2 معدن: نحاس طبقًا للمواصفة GOST 17711: أنابيب نحاسية طبقًا للمواصفة GOST 494 ؛ الحديد الزهر الرمادي وفقًا لـ GOST 1412 ؛ الأنابيب الفولاذية وفقًا لـ GOST 3262 ؛ فولاذ كربوني بجودة عادية وفقًا لـ GOST 380 بطبقة واقية وفقًا لـ GOST 9.306 ؛ ستانلس ستيل طبقاً للمواصفة GOST 5582 أو حسب المواصفات.

ب .3 المطاط: حلقات مانعة للتسرب من المطاط طبقًا للمواصفة GOST 9833: مطاط وفقًا لـ GOST 7338: مطاط مصبوب وفقًا للمواصفات.

ب / 4 تفاصيل تثبيت قابس المخرج: خيط نايلون حسب GOST 15897. رمل نايلون حسب الشروط الفنية الحالية أو سلسلة مصنوعة من البولي إيثيلين حسب GOST 16338 أو من النحاس الأصفر حسب GOST 15527.

GOST 23289-2016

UDC 621.643.4: 696.14: 006.354 OKS 91.140.70

الكلمات المفتاحية: التركيبات الصحية ، مجاري التصريف ، الشفاطات ، المخارج ، الفيضانات

Rshaktor BS محرر Khromov الفني V.Yu. مصحح فوتيفا RA. Mentove الكمبيوتر فرض EL. كوندراشوفا

سلمت للمجموعة 15.N.2016. موقعة ومختومة بتاريخ 26/12/2016. تنسيق 60 * 64 '/₈. سماعة أرياب.

أول. فرن ل. 2.32 Uch.-ed. ل. 2.10. الدورة 31 صدى زاك. 3296

مُعد على أساس النسخة الإلكترونية المقدمة من مطور المعيار

تم النشر والطباعة بواسطة FSUE STANDLRTINFORM. 12399S موسكو. ممر العقيق .. 4

أنواع

حسب التصميم ، الشفاطات هي كما يلي.

الأنابيب - التصميم الأول. إنه أنبوب منحني على شكل ثعبان.
المموج - التناظرية من الأنابيب. بدلاً من الأنبوب ، يتم استخدام الأنبوب المموج هنا ، مما يزيد من مرونة الهيكل ويقلل من عمر الخدمة.
زجاجة - الأكثر موثوقية في العملية.

جاف - نوع حديث من السيفون ، وهو قطعة من الأنابيب ذات غشاء بلاستيكي مدمج. في الواقع ، هذا هو نتيجة تكنولوجيا النانو.
مسطحة - مصممة للأماكن ذات الاستخدام النادر للمياه ، لأنها ذات سعة محدودة.
