ميزات التدفئة بالهواء الساخن المنشآت الصناعية والتصنيعية
يختلف تنظيم تدفئة الهواء جنبًا إلى جنب مع التهوية في المباني السكنية الخاصة عن تنفيذ أنظمة تسخين الهواء لأشياء العقارات الصناعية - المستودعات وورش العمل وحظائر الطائرات ومحلات الإصلاح وما إلى ذلك. ترتبط هذه الاختلافات بحجم المنشآت الصناعية ، وحجم كبير من المساحات الساخنة ، وزيادة متطلبات الوظيفة والموثوقية.
ندرج هذه الفروق الدقيقة التي يواجهها المتخصصون لدينا عادة في المنشآت الصناعية:
- قوة عالية لمعدات التدفئة ، أبعاد شاملة كبيرة لمجاري الهواء ، كقاعدة عامة - هندسة معقدة لمخططات مدها
- حلول تصميم أكثر تعقيدًا في أنظمة التدفئة
- نتيجة لذلك ، هناك حاجة إلى خدمة تشغيلية خاصة للمؤسسة ، مسؤولة عن التشغيل السلس لنظام التدفئة
- لا توجد متطلبات جمالية عالية. نتيجة لذلك ، لا يتم تغطية مجاري الهواء والمعدات ، كقاعدة عامة ، بالأسقف المعلقة وأقسام اللوح الجصي.
- تركيب أكثر تعقيدًا ، بما في ذلك على ارتفاعات عالية
أنواع أنظمة التدفئة مع دوران الجاذبية
على الرغم من التصميم البسيط لنظام تسخين المياه مع الدوران الذاتي لسائل التبريد ، إلا أن هناك أربعة مخططات تركيب شائعة على الأقل. يعتمد اختيار نوع الأسلاك على خصائص المبنى نفسه والأداء المتوقع.
لتحديد المخطط الذي سيعمل ، في كل حالة على حدة ، يلزم إجراء حساب هيدروليكي للنظام ، ومراعاة خصائص وحدة التسخين ، وحساب قطر الأنبوب ، وما إلى ذلك. قد تحتاج إلى مساعدة متخصص عند إجراء الحسابات.
نظام مغلق مع دوران الجاذبية
في دول الاتحاد الأوروبي ، تعتبر الأنظمة المغلقة هي الأكثر شيوعًا من بين الحلول الأخرى. في الاتحاد الروسي ، لم يتم استخدام المخطط على نطاق واسع بعد. فيما يلي مبادئ تشغيل نظام تسخين المياه من النوع المغلق مع الدوران الخفيف:
- عند تسخينه ، يتمدد المبرد ، ينزاح الماء من دائرة التسخين.
- تحت الضغط ، يدخل السائل إلى خزان تمدد غشاء مغلق. تصميم الحاوية عبارة عن تجويف مقسم بغشاء إلى قسمين. نصف الخزان مملوء بالغاز (معظم الطرز تستخدم النيتروجين). الجزء الثاني يظل فارغًا لملئه بسائل التبريد.
- عندما يتم تسخين السائل ، يتم إنشاء ضغط كافٍ للدفع عبر الغشاء وضغط النيتروجين. بعد التبريد ، تحدث العملية العكسية ، ويقوم الغاز بضغط الماء خارج الخزان.
بخلاف ذلك ، تعمل الأنظمة المغلقة مثل أنظمة تسخين الدورة الدموية الطبيعية الأخرى. كعيوب ، يمكن للمرء أن يفرد الاعتماد على حجم خزان التمدد. بالنسبة للغرف ذات المساحة الكبيرة المُدفأة ، ستحتاج إلى تثبيت حاوية واسعة ، وهو أمر لا يُنصح به دائمًا.
نظام مفتوح مع دوران الجاذبية
يختلف نظام التسخين من النوع المفتوح عن النوع السابق فقط في تصميم خزان التمدد. تم استخدام هذا المخطط في الغالب في المباني القديمة. تتمثل مزايا النظام المفتوح في إمكانية تصنيع الحاويات ذاتيًا من المواد الخردة. عادة ما يكون للخزان أبعاد متواضعة ويتم تثبيته على سطح غرفة المعيشة أو تحت سقفها.
العيب الرئيسي للهياكل المفتوحة هو دخول الهواء في الأنابيب ومشعات التدفئة ، مما يؤدي إلى زيادة التآكل والفشل السريع لعناصر التسخين. بث النظام هو أيضًا "ضيف" متكرر في الدوائر المفتوحة.لذلك ، يتم تثبيت المشعات بزاوية ، ورافعات Mayevsky مطلوبة لنزيف الهواء.

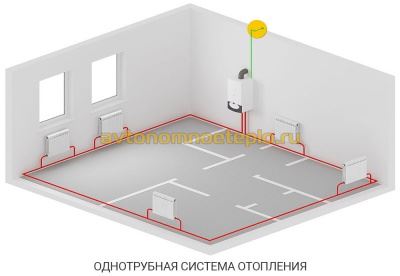

نظام أنبوب واحد مع دوران ذاتي
هذا الحل له العديد من المزايا:
- لا يوجد خط أنابيب مزدوج تحت السقف وفوق مستوى الأرضية.
- وفر المال عند تثبيت النظام.
مساوئ هذا الحل واضحة. يتناقص ناتج حرارة مشعات التسخين وشدة تسخينها مع المسافة من المرجل. كما تبين الممارسة ، غالبًا ما يتم إعادة بناء نظام تدفئة أحادي الأنبوب لمنزل من طابقين مع دوران طبيعي ، حتى إذا تم ملاحظة جميع المنحدرات واختيار قطر الأنبوب الصحيح (عن طريق تركيب معدات الضخ).
نظام ثنائي الأنابيب مع دوران ذاتي
يتميز نظام التدفئة ثنائي الأنابيب في منزل خاص مع دوران طبيعي بخصائص التصميم التالية:
- تدفق الإمداد والعودة عبر أنابيب منفصلة.
- يتم توصيل أنبوب الإمداد بكل مشعاع عبر مدخل.
- البطارية متصلة بخط الإرجاع باستخدام محدد العيون الثاني.
نتيجة لذلك ، يوفر نظام نوع المبرد ثنائي الأنابيب المزايا التالية:
- توزيع موحد للحرارة.
- لا حاجة لإضافة أقسام المبرد من أجل إحماء أفضل.
- أسهل لضبط النظام.
- قطر دائرة المياه أصغر بمقدار واحد على الأقل مما هو عليه في مخططات الأنابيب المفردة.
- عدم وجود قواعد صارمة لتركيب نظام ثنائي الأنابيب. مسموح بالانحرافات الصغيرة فيما يتعلق بالمنحدرات.
الميزة الرئيسية لنظام التسخين ثنائي الأنابيب مع الأسلاك السفلية والعلوية هي البساطة وفي نفس الوقت كفاءة التصميم ، مما يسمح لك بتسوية الأخطاء التي تم إجراؤها في الحسابات أو أثناء أعمال التركيب.
قواعد تثبيت النظام
يشير الأداء الصحيح لنظام تسخين الجاذبية ، أولاً وقبل كل شيء ، إلى دقة اختيار قطر الأنابيب ، فضلاً عن المراعاة المطلقة للمنحدرات المطلوبة أثناء أعمال التركيب - من أجل تجنب إنشاء منحدرات مضادة. إذا كان لديك بعض الخبرة ، يمكنك القيام بكل هذه الأعمال بنفسك دون اللجوء إلى المتخصصين.
يجب إيلاء اهتمام خاص لعدم وجود الانحناءات والانعطافات عند الناهض - عند الخروج من المرجل. تعتبر نتيجة العمل هذه مثالية ، حيث يكون للناهض ، حتى قمته ، مظهر عمودي متساوٍ.
إذا كان من الضروري الدوران ، فسيكون من الأفضل اختيار زاوية الحد الأدنى للحجم ، وقطر الأنابيب يساوي بوصة ونصف. في الوقت نفسه ، يتناسب عدد الأنابيب بشكل مباشر مع الدورة الدموية المتدفقة: فكلما زاد استخدام هذه الأنابيب ، زادت كثافة التدوير.
عند أخذ الماء - المبرد - من الناهض ، من الضروري الحفاظ على مستوى أعلى من أعلى المشعات ، ويجب وضع المرجل بحيث يكون تحت مستوى أي من أجهزة التسخين.
بالنسبة للأنابيب ، تحتاج إلى ضبط منحدر طفيف - في اتجاه المرجل. في هذه الحالة ، سيكون الميل بحساب سنتيمتر واحد لكل متر من الأنبوب مقبولاً. هذه هي الطريقة الوحيدة لضمان التداول.
إذا قارنا بين نظامين للتداول - طبيعي وقسري ، فيمكن القول أن النوع الأول يحتوي على كمية كبيرة من الماء. السبب يكمن في الاختلاف في الأقطار.
يجب توخي الحذر عند اختيار الأنابيب - أو بالأحرى ، انتبه إلى مادة تصنيعها: لا ينبغي بأي حال من الأحوال شراء المنتجات المصنوعة من البولي إيثيلين والبولي بروبيلين. استخدامها محفوف بخطر الذوبان ، والذي يمكن أن يحدث بسبب غليان الماء في الأنابيب. يمكن أن يكون السبب الأخير هو عدم وجود مضخة ، وكذلك بسبب وجود مستوى عالٍ من الحمل على غلاية تسخين الغاز المثبتة في منزل خاص.
سيكون الخيار الأكثر موثوقية في هذه الحالة هو شراء أنابيب حديدية ، والتي بدورها توسع نطاق العوامل غير المواتية لاستخدام نظام الجاذبية - سعر هذه الأنابيب مرتفع للغاية ، والأبعاد المستخدمة تخلق مظهرًا جماليًا غير كافٍ.
يمكن أن يكون السبب الأخير هو عدم وجود مضخة ، وكذلك بسبب وجود مستوى عالٍ من الحمل على غلاية تسخين الغاز المثبتة في منزل خاص. سيكون الخيار الأكثر موثوقية في هذه الحالة هو شراء أنابيب حديدية ، والتي بدورها توسع نطاق العوامل غير المواتية لاستخدام نظام الجاذبية - سعر هذه الأنابيب مرتفع للغاية ، والأبعاد المستخدمة تخلق مظهرًا جماليًا غير كافٍ. .
أحد المكونات الرئيسية للنظام هو خزان التمدد ، والذي يجب أن يتم اختياره مع مراعاة حقيقة أنه عند تسخينه ، يبدأ الماء في التوسع. لمنع عمليات التشوه ، يصبح من الضروري تركيب خزان التمدد. يمكن إجراء التحديد الصحيح إذا أشرت إلى التعليمات. يتم تركيب الخزان في أعلى نقطة في نظام الجاذبية الحرارية.
في الختام ، يجدر التأكيد على ميزتين رئيسيتين لهذا النظام - مستوى عالٍ من القصور الذاتي وغياب الحاجة إلى الكهرباء في المبنى ، والذي من المقرر أن يكون مجهزًا بهذا النوع من التدفئة. من حيث المبدأ ، فإن الخاصية الأخيرة هي الخاصية الرئيسية عند اختيار نظام مناسب للمنازل التي لا يوجد بها مصدر كهرباء.
اختيار الأنابيب
أيضًا ، يتأثر اختيار المواد بشكل كبير بالغلاية ، لأنه في حالة الوقود الصلب ، يجب إعطاء الأفضلية للصلب أو الأنابيب المجلفنة أو منتجات الفولاذ المقاوم للصدأ ، بسبب ارتفاع درجة حرارة سائل العمل.
ومع ذلك ، تتطلب الأنابيب المعدنية والبلاستيكية المقواة استخدام تركيبات ، مما يضيق بشكل كبير الخلوص ، وستكون أنابيب البولي بروبلين المقواة خيارًا مثاليًا ، عند درجة حرارة تشغيل تبلغ 70 درجة مئوية ، ودرجة حرارة قصوى تبلغ 95 درجة مئوية.
المنتجات المصنوعة من بلاستيك PPS الخاص لها درجة حرارة تشغيل تصل إلى 95 درجة مئوية ، ودرجة حرارة قصوى تصل إلى 110 درجة مئوية ، مما يسمح باستخدامها في نظام مفتوح.
كيفية اختيار مضخة التدفئة
الأنسب للتركيب هي مضخات الدوران الخاصة منخفضة الضوضاء من نوع الطرد المركزي ذات الشفرات المستقيمة. لا تخلق ضغطًا مرتفعًا بشكل مفرط ، ولكنها تدفع المبرد ، مما يسرع حركته (ضغط العمل لنظام التدفئة الفردي مع الدوران القسري هو 1-1.5 ضغط جوي ، والحد الأقصى هو 2 ضغط جوي). تحتوي بعض طرز المضخات على محرك كهربائي مدمج. يمكن تثبيت هذه الأجهزة مباشرة في الأنبوب ، وتسمى أيضًا "مبللة" ، وهناك أجهزة من النوع "الجاف". تختلف فقط في قواعد التثبيت.
عند تركيب أي نوع من مضخات الدورة الدموية ، من المستحسن تركيبها بصمام جانبي وصمامين كرويين ، مما يسمح بإزالة المضخة للإصلاح / الاستبدال دون إغلاق النظام.
من الأفضل توصيل المضخة بممر جانبي - بحيث يمكن إصلاحها / استبدالها دون تدمير النظام
يتيح لك تثبيت مضخة الدوران ضبط سرعة انتقال سائل التبريد عبر الأنابيب. كلما تحرك المبرد بشكل أكثر نشاطًا ، زادت الحرارة التي يحملها ، مما يعني ارتفاع درجة حرارة الغرفة بشكل أسرع. بعد الوصول إلى درجة الحرارة المحددة (إما يتم مراقبة درجة تسخين المبرد أو الهواء في الغرفة ، اعتمادًا على إمكانيات المرجل و / أو الإعدادات) ، تتغير المهمة - يلزم الحفاظ على درجة الحرارة المحددة و ينخفض معدل التدفق.
بالنسبة لنظام تسخين الدوران القسري ، لا يكفي تحديد نوع المضخة
من المهم حساب أدائها. للقيام بذلك ، أولاً وقبل كل شيء ، تحتاج إلى معرفة فقدان الحرارة في المباني / المباني التي سيتم تسخينها
يتم تحديدها بناءً على الخسائر في أبرد أسبوع. في روسيا ، يتم تطبيعها وتركيبها بواسطة المرافق العامة.يوصون باستخدام القيم التالية:
- بالنسبة للمنازل المكونة من طابق أو طابقين ، تبلغ الخسائر عند أدنى درجة حرارة موسمية تبلغ -25 درجة مئوية 173 واط / م 2 عند -30 درجة مئوية ، وتكون الخسائر 177 وات / م 2 ؛
- المباني متعددة الطوابق تفقد من 97 واط / م 2 إلى 101 واط / م 2.
بناءً على خسائر حرارة معينة (يُشار إليها بواسطة Q) ، يمكنك العثور على طاقة المضخة باستخدام الصيغة:
c هي السعة الحرارية المحددة لسائل التبريد (1.16 للمياه أو قيمة أخرى من المستندات المصاحبة لمانع التجمد) ؛
Dt هو فرق درجة الحرارة بين العرض والعودة. تعتمد هذه المعلمة على نوع النظام وهي: 20 درجة مئوية للأنظمة التقليدية ، و 10 درجة مئوية لأنظمة درجات الحرارة المنخفضة و 5 درجة مئوية لأنظمة التدفئة تحت الأرضية.
يجب تحويل القيمة الناتجة إلى أداء ، حيث يجب تقسيمها على كثافة سائل التبريد عند درجة حرارة التشغيل.
من حيث المبدأ ، عند اختيار قوة المضخة للدوران القسري للتدفئة ، يمكن الاسترشاد بالمعايير المتوسطة:
- مع الأنظمة التي تسخن مساحة تصل إلى 250 م 2. تستخدم وحدات بسعة 3.5 م 3 / ساعة وضغط رأس يبلغ 0.4 ضغط جوي ؛
- لمساحة من 250 م 2 إلى 350 م 2 ، يلزم توفر قوة 4-4.5 م 3 / ساعة وضغط 0.6 ضغط جوي ؛
- يتم تركيب مضخات بسعة 11 م 3 / ساعة وضغط 0.8 ضغط جوي في أنظمة التدفئة بمساحة من 350 م 2 إلى 800 م 2.
لكن عليك أن تأخذ في الاعتبار أنه كلما كان المنزل أسوأ ، زادت قوة المعدات (المرجل والمضخة) والعكس صحيح - في منزل معزول جيدًا ، نصف القيم المشار إليها \ u200b قد يكون مطلوبًا. هذه البيانات متوسطة. يمكن قول الشيء نفسه عن الضغط الناتج عن المضخة: فكلما كانت الأنابيب أضيق وكان سطحها الداخلي أكثر خشونة (كلما زادت المقاومة الهيدروليكية للنظام) ، يجب أن يكون الضغط أعلى. الحساب الكامل عملية معقدة وكئيبة ، تأخذ في الاعتبار العديد من المعلمات:
تعتمد قوة المرجل على مساحة الغرفة المدفأة وفقدان الحرارة.
- مقاومة الأنابيب والتجهيزات (اقرأ كيفية اختيار قطر أنابيب التسخين هنا) ؛
- طول خط الأنابيب وكثافة المبرد ؛
- عدد ومساحة ونوع النوافذ والأبواب ؛
- المواد التي تصنع منها الجدران ، عزلها ؛
- سمك الجدار والعزل.
- وجود / عدم وجود قبو ، بدروم ، علية ، وكذلك درجة عزلهم ؛
- نوع السقف ، تكوين كعكة التسقيف ، إلخ.
بشكل عام ، يعد حساب هندسة الحرارة من أصعب الحسابات في هذا المجال. لذلك إذا كنت تريد أن تعرف بالضبط ما هي الطاقة التي تحتاجها مضخة في النظام ، اطلب حسابًا من أحد المتخصصين. إذا لم يكن الأمر كذلك ، فاختر بناءً على متوسط البيانات ، مع تعديلها في اتجاه أو آخر ، اعتمادًا على موقفك. من الضروري فقط مراعاة أنه في حالة السرعة العالية غير الكافية لحركة المبرد ، يكون النظام صاخبًا للغاية. لذلك ، في هذه الحالة ، من الأفضل استخدام جهاز أكثر قوة - استهلاك الطاقة صغير ، وسيكون النظام أكثر كفاءة.
اختيار مكونات ومواد التصنيع
بعد ظهور أنابيب البوليمر ، أصبح نظام التسخين بالجاذبية المصنوع من مادة البولي بروبيلين (PP) شائعًا للغاية. هذه المواد سهلة المعالجة ، الحد الأدنى من المعدات مطلوب لتوصيل الأقسام الفردية.
ومع ذلك ، ليس كل نوع من هذه الأنابيب مخصص للتثبيت كعنصر تسخين. ضع في اعتبارك معايير الاختيار الرئيسية:
-
وجود طبقة تقوية
. يمكن أن يتأثر نظام تسخين الجاذبية المصنوع من مادة البولي بروبيلين بدرجات حرارة عالية - تصل إلى 95 درجة مئوية. للحفاظ على الشكل الأصلي للأنبوب ، يلزم وجود عنصر تقوية ، وهو عبارة عن طبقة من الرقائق المعدنية أو الألياف الزجاجية ؛ -
سمك الحائط
. يمكن لنظام التسخين بالجاذبية مع خزان التمدد المغلق أن يولد الكثير من الضغط. لتجنب تلف الخط ، يجب أن تكون أنابيب البولي بروبلين من الفئة PN20 أو أعلى. سمك جدرانها يعتمد على القطر.
يمكن استخدام هذا الأنبوب لترتيب مشعب متسارع. ومع ذلك ، من أجل تحقيق اختلاف في درجة الحرارة ، يوصى بأن يكون خط الإرجاع مصنوعًا من الفولاذ. بالإضافة إلى تقليل درجة حرارة سائل التبريد قبل دخول المرجل ، تساعد هذه المادة في تقليل المقاومة الهيدروليكية.
بعد الانتهاء من حساب نظام تسخين الجاذبية المصنوع من البولي بروبلين أو الأنابيب الفولاذية ، يمكنك متابعة تركيبه.لتحقيق الكفاءة المثلى ، يوصي الخبراء بإجراء تغييرات صغيرة ولكنها مهمة على المخطط القياسي:
-
منحدر الطريق السريع
. يمكن تحقيق ضغط الجاذبية الأمثل لنظام التدفئة عن طريق أنابيب مائلة بعد فتحة التهوية وعلى خط العودة بعد آخر جهاز تسخين ؛ -
تركيب مضخة دورانية على المجرى الجانبي
. سوف يساعد على تقليل القصور الذاتي للنظام. يمكن أن يكون وقت تسخين حامل الحرارة طويلًا جدًا ، لذلك يمكن للمضخة زيادة سرعتها على طول الخط الرئيسي حتى الوصول إلى درجة الحرارة المطلوبة ؛ -
الحد الأدنى من نقاط التحول في خط الأنابيب
. إنها تخلق مقاومة هيدروليكية زائدة ، مما يؤثر على انخفاض سرعة حركة الماء ؛ -
تركيب عناصر الحماية
. بتركيب صمام فحص لتسخين الجاذبية ، يمكن تجنب دوران الماء في الاتجاه الخاطئ. هذا ضروري بشكل خاص لنظام الأسلاك العلوية مع دوائر متعددة.
يمكن مشاهدة نصائح لترتيب واستخدام صمام الجاذبية للتدفئة عند تركيب أرضية دافئة وعناصر إضافية في الفيديو:
تعد مرحلة التصميم والبناء ، عندما يتم تحديد مخطط التدفئة لمنزل خاص ، لحظة حاسمة إلى حد ما في عملية العزل الحراري. بعد كل شيء ، فإن النظام المخطط بشكل غير صحيح "يهدد" منزلك بنقص الحرارة عالية الجودة ، و "التشبع الزائد" للمنزل بعناصر "داخلية" في شكل مشعات تدفئة إضافية ، وعدم القدرة على التحكم بسرعة في وضع التشغيل في النظام ... وفي الوقت نفسه ، الأموال التي يتم إنفاقها ملك لك.
من خلال تحليل عدد كبير من المخططات المعروضة على صفحات الأدبيات والمواقع حول موضوع العزل والتدفئة ، يمكنك أن تضيع قليلاً. لذلك ، سوف نركز على العديد من المخططات الأكثر استخدامًا ، بعد دراسة مزاياها وعيوبها.
كما تعلم بالفعل ، هناك نوعان من المخططات:
- مخطط نظام التدفئة مع ؛
- مع الدوران القسري للمبرد.
هناك أيضًا أنظمة تسخين أحادية الأنبوب وأنبوبين يمكن تنفيذها في كل من الأنظمة ذات الدوران الطبيعي والأنظمة "القسرية".
يمكن أن يكون المبرد في مثل هذه الأنظمة:
- ماء عادي
- مضاد للتجمد (سائل غير متجمد لأنظمة التدفئة)
ما هذا
إذا كان النظام الذي يحتوي على دوران قسري يتطلب انخفاضًا في الضغط ناتجًا عن مضخة دائرية أو تم توفيره عن طريق اتصال بمفتاح تسخين ، فإن الصورة مختلفة. يستخدم التسخين عن طريق الدوران الطبيعي تأثيرًا فيزيائيًا بسيطًا - تمدد السائل عند تسخينه.
إذا تجاهلنا التفاصيل الدقيقة ، يكون مخطط العمل الأساسي كما يلي:
- يقوم المرجل بتسخين كمية معينة من الماء. لذلك ، بالطبع ، يتمدد ، وبسبب كثافته المنخفضة ، يتم إزاحته لأعلى بواسطة كتلة أكثر برودة من المبرد.
- بعد ارتفاعه إلى أعلى نقطة في نظام التسخين ، فإن الماء ، الذي يبرد تدريجيًا ، عن طريق الجاذبية يصف دائرة عبر نظام التسخين ويعود إلى المرجل. في الوقت نفسه ، يطلق الحرارة إلى السخانات وبحلول الوقت الذي يكون فيه مرة أخرى في المبادل الحراري ، يكون لديه كثافة أكبر مما كانت عليه في البداية. ثم تتكرر الدورة.
مفيد: بالطبع ، لا شيء يمنعك من تضمين مضخة الدوران في الدائرة. في الوضع العادي ، سيوفر دورانًا أسرع للمياه وتسخينًا موحدًا ، وفي حالة عدم وجود الكهرباء ، سيعمل نظام التدفئة بالدورة الطبيعية.
تشغيل المضخة في نظام دوران طبيعي.
توضح الصورة كيف يتم حل مشكلة التفاعل بين المضخة ونظام الدوران الطبيعي. عندما تعمل المضخة ، يتم تنشيط صمام الفحص ، وتمر كل المياه عبر المضخة. يجدر إيقاف تشغيله - يفتح الصمام ، ويدور الماء عبر أنبوب أكثر سمكًا بسبب التمدد الحراري.
إيجابيات وسلبيات استخدام تقنية تسخين الهواء
يرجع الاستخدام الواسع لتقنية تسخين الهواء في مختلف المرافق إلى مزاياها العديدة. أهمها:
- كفاءة عالية. في بعض الأنظمة ، يمكن أن تقترب قيمته من 90٪. للمقارنة ، فإن نظام التدفئة مع المبرد له كفاءة أقل من 60٪
- القدرة على تدفئة مساحة كبيرة ، بما في ذلك المناطق المركزية للمباني
- تكاليف تركيب وتشغيل منخفضة
- التوافق مع شبكة التهوية. التوفر ، بشرط التوصيل بمكيف أنبوبي ، لاستخدام النظام للتبريد في فصل الصيف
- عدم وجود حامل حرارة سائل في نظام تسخين الهواء مما يلغي حدوث حالات الطوارئ (الصقيع والتسريبات)
- انخفاض مستوى القصور الذاتي. تسخن الغرف بسرعة كبيرة
- القدرة على إيقاف النظام حتى في الصقيع الشديد دون المخاطرة بفشل النظام
لكن هناك عيوب واضحة لهذه الأنظمة يمكننا التمييز منها:
- يميل الهواء الدافئ إلى الارتفاع ، لذلك بالنسبة للتدفئة الأكثر كفاءة وتوحيدًا ، يُنصح بوضع شبكة من مجاري الهواء في الجزء السفلي من الغرفة أو إخفائها تحت الأرضيات. لسوء الحظ ، غالبًا ما يكون من المستحيل أو من الصعب جدًا القيام بذلك ، خاصة في المنشآت الصناعية.
- يمكن أن يؤدي استخدام تقنية تسخين الهواء إلى ارتفاع كل الغبار الموجود على سطح الأرض في المنزل. إذا لم تقم بتنظيف المبنى كثيرًا ، فسيكون الهواء مغبرًا.
- تعقيد حسابات مثل هذا النظام. من أجل تسخين الهواء في منزل خاص صغير أو في منشأة صناعية واسعة النطاق للعمل بفعالية ، يجب حساب هذا النظام بشكل احترافي. هذه الحسابات معقدة للغاية وأكثر تعقيدًا بكثير من الحسابات المطلوبة عند تنظيم نظام تسخين المياه. يجب أن يأخذوا في الاعتبار العديد من المعلمات. من الضروري حساب: فقد الحرارة في المباني المخدومة ، والنوع والطاقة المطلوبة لمولد الحرارة ، ومعدل تدفق الهواء الأمثل ، ومعدل تبادل الهواء ، والمقطع العرضي الضروري والكافي لمجاري الهواء والمعايير الهندسية المحددة الأخرى
بعد تحليل ما سبق ، يتضح أن نظام تسخين الهواء يقع عند تقاطع قسمين هندسيين. هذه الأقسام هي التدفئة والتهوية.
وفقًا لذلك ، يجب أن يكون لدى المقاول الذي تعهدت إليه بأداء العمل في منشأتك مثل هؤلاء المتخصصين أو العموميين الذين لديهم خبرة في حساب هذه الأنظمة واختيارها وتركيبها.
يجب أن يؤخذ في الاعتبار أنه إذا تم تنفيذ نظام تسخين الهواء بأخطاء ، فلن يفشل فقط في التعامل مع الغرض المقصود منه - لتوفير درجة الحرارة المريحة اللازمة في الشتاء. لكنها قد تكون أيضًا صاخبة ومكلفة للغاية.
مع التمديد الخفي لمجاري الهواء ، فإن إعادة صياغة نظام التدفئة هذا الذي لا يعمل بشكل صحيح يعد حدثًا مكلفًا للغاية ومشكلاً.
إذا كنت تبحث عن مقاول لتدفئة الهواء في منزلك الخاص أو منشأتك الصناعية ، يسعدنا أن نقدم لك خدماتنا!
إرسال طلب لحساب النظام
أنواع أنظمة التدفئة مع دوران الجاذبية
على الرغم من التصميم البسيط لنظام تسخين المياه مع الدوران الذاتي لسائل التبريد ، إلا أن هناك أربعة مخططات تركيب شائعة على الأقل. يعتمد اختيار نوع الأسلاك على خصائص المبنى نفسه والأداء المتوقع.
لتحديد المخطط الذي سيعمل ، في كل حالة على حدة ، يلزم إجراء حساب هيدروليكي للنظام ، ومراعاة خصائص وحدة التسخين ، وحساب قطر الأنبوب ، وما إلى ذلك. قد تحتاج إلى مساعدة متخصص عند إجراء الحسابات.
نظام مغلق مع دوران الجاذبية
في دول الاتحاد الأوروبي ، تعتبر الأنظمة المغلقة هي الأكثر شيوعًا من بين الحلول الأخرى. في الاتحاد الروسي ، لم يتم استخدام المخطط على نطاق واسع بعد. فيما يلي مبادئ تشغيل نظام تسخين المياه من النوع المغلق مع الدوران الخفيف:
- عند تسخينه ، يتمدد المبرد ، ينزاح الماء من دائرة التسخين.
- تحت الضغط ، يدخل السائل إلى خزان تمدد غشاء مغلق. تصميم الحاوية عبارة عن تجويف مقسم بغشاء إلى قسمين. نصف الخزان مملوء بالغاز (معظم الطرز تستخدم النيتروجين). الجزء الثاني يظل فارغًا لملئه بسائل التبريد.
- عندما يتم تسخين السائل ، يتم إنشاء ضغط كافٍ للدفع عبر الغشاء وضغط النيتروجين. بعد التبريد ، تحدث العملية العكسية ، ويقوم الغاز بضغط الماء خارج الخزان.
بخلاف ذلك ، تعمل الأنظمة المغلقة مثل أنظمة تسخين الدورة الدموية الطبيعية الأخرى. كعيوب ، يمكن للمرء أن يفرد الاعتماد على حجم خزان التمدد. بالنسبة للغرف ذات المساحة الكبيرة المُدفأة ، ستحتاج إلى تثبيت حاوية واسعة ، وهو أمر لا يُنصح به دائمًا.
نظام مفتوح مع دوران الجاذبية
يختلف نظام التسخين من النوع المفتوح عن النوع السابق فقط في تصميم خزان التمدد. تم استخدام هذا المخطط في الغالب في المباني القديمة. تتمثل مزايا النظام المفتوح في إمكانية تصنيع الحاويات ذاتيًا من المواد الخردة. عادة ما يكون للخزان أبعاد متواضعة ويتم تثبيته على سطح غرفة المعيشة أو تحت سقفها.
العيب الرئيسي للهياكل المفتوحة هو دخول الهواء في الأنابيب ومشعات التدفئة ، مما يؤدي إلى زيادة التآكل والفشل السريع لعناصر التسخين. بث النظام هو أيضًا "ضيف" متكرر في الدوائر المفتوحة. لذلك ، يتم تثبيت المشعات بزاوية ، ورافعات Mayevsky مطلوبة لنزيف الهواء.
نظام أنبوب واحد مع دوران ذاتي
يتميز النظام الأفقي أحادي الأنبوب مع الدوران الطبيعي بكفاءة حرارية منخفضة ، لذلك نادرًا ما يتم استخدامه. جوهر المخطط هو أن أنبوب الإمداد متصل في سلسلة بالمشعات. يدخل المبرد المسخن إلى الأنبوب الفرعي العلوي للبطارية ويتم تفريغه من خلال المخرج السفلي. بعد ذلك ، تدخل الحرارة وحدة التسخين التالية وهكذا حتى النقطة الأخيرة. يعود خط العودة من آخر بطارية إلى المرجل.
هذا الحل له العديد من المزايا:
- لا يوجد خط أنابيب مزدوج تحت السقف وفوق مستوى الأرضية.
- وفر المال عند تثبيت النظام.
مساوئ هذا الحل واضحة. يتناقص ناتج حرارة مشعات التسخين وشدة تسخينها مع المسافة من المرجل. كما تبين الممارسة ، غالبًا ما يتم إعادة بناء نظام تدفئة أحادي الأنبوب لمنزل من طابقين مع دوران طبيعي ، حتى إذا تم ملاحظة جميع المنحدرات واختيار قطر الأنبوب الصحيح (عن طريق تركيب معدات الضخ).
نظام ثنائي الأنابيب مع دوران ذاتي
يتميز نظام التدفئة ثنائي الأنابيب في منزل خاص مع دوران طبيعي بخصائص التصميم التالية:
- تدفق الإمداد والعودة عبر أنابيب منفصلة.
- يتم توصيل أنبوب الإمداد بكل مشعاع عبر مدخل.
- البطارية متصلة بخط الإرجاع باستخدام محدد العيون الثاني.
نتيجة لذلك ، يوفر نظام نوع المبرد ثنائي الأنابيب المزايا التالية:
- توزيع موحد للحرارة.
- لا حاجة لإضافة أقسام المبرد من أجل إحماء أفضل.
- أسهل لضبط النظام.
- قطر دائرة المياه أصغر بمقدار واحد على الأقل مما هو عليه في مخططات الأنابيب المفردة.
- عدم وجود قواعد صارمة لتركيب نظام ثنائي الأنابيب. مسموح بالانحرافات الصغيرة فيما يتعلق بالمنحدرات.
الميزة الرئيسية لنظام التسخين ثنائي الأنابيب مع الأسلاك السفلية والعلوية هي البساطة وفي نفس الوقت كفاءة التصميم ، مما يسمح لك بتسوية الأخطاء التي تم إجراؤها في الحسابات أو أثناء أعمال التركيب.
