خلاط لرسم تخطيطي لأرضية الماء الدافئ

ما هي وحدة الخلط؟

قبل تثبيت هيكل تسخين المياه للأرضية ، يجب أن تتعرف على المتطلبات الصحية لدرجة الحرارة النسبية للأرضية. وفقًا للمعايير المعمول بها ، يجب ألا تتجاوز درجة حرارة الأرضية أكثر من 30 درجة ، فهذا التثبيت الأمثل هو الذي يضمن الراحة والراحة على سطح الأرض. بالنظر إلى أن خط الأنابيب يقع تحت غطاء الأرضية ، يجب أن تكون المياه الموجودة في الأنابيب نفسها أعلى بحوالي 5-10 درجات من المياه الموجودة في الغرفة نفسها. ولكن نظرًا لأن غلاية نظام التدفئة المركزية تسخن الماء لمشعات درجة الحرارة العالية ، فإن درجة حرارتها تتراوح بين 90 و 95 درجة. هذا هو المكان الذي يتم فيه استخدام وحدة الخلط ، والتي عند خلط سائلين بدرجات حرارة مختلفة ، تعمل على تحسين متوسط درجة حرارة الماء للتدفئة الأرضية. بفضل هذا ، تظل الأرضية مريحة ولا ينهار ذراع التسوية الخرساني.

فكيف يعمل هذا الجهاز في خلط الماء؟

مخططات وحدات الخلط

تم تصميم مخطط وحدة خلط التدفئة تحت الأرضية بطريقة للحصول بشكل صحيح على المبرد لدرجة الحرارة المطلوبة. تنقسم جميع المخططات الحديثة لوحدات الخلط إلى مجموعتين كبيرتين:

موازى؛
ثابتة.

يحدث هذا الفصل وفقًا لمخطط حركة المبرد. كيف يختلف كلا النوعين؟

موازي

تم تصميم الدائرة المتوازية لوحدة الخلط لأرضية دافئة بحيث يتم توفير الماء بدرجة الحرارة المطلوبة بعد الخلط ليس فقط للأرضية الدافئة نفسها ، ولكن أيضًا إلى دائرة التسخين. هذا يفرض ميزات على الأداء. نظرًا لأن جزءًا من المبرد المُجهز لا يدخل شبكة التدفئة الأرضية ، فمن الضروري استخدام مضخة ذات سعة أعلى.

التوصيل بالتوازي.

تسلسلي

لتشغيل دائرة متسلسلة ، تكون المضخة ذات سعة أقل مطلوبة من عند استخدام نفس الدائرة من النوع المتوازي. هذا يرجع إلى حقيقة أنه بعد الخلط ، يدور الحجم الكامل المحضر لسائل التبريد مباشرة في دائرة التدفئة تحت الأرضية. بشكل عام ، يعد هذا المخطط أكثر ملاءمة وغالبًا ما يستخدم في الظروف الحديثة.

مخطط متسلسل.

لفهم الفرق بين كل مخطط ، يمكنك قراءة الصور.

عقدة الخلط لأرضية عازلة للحرارة هي عنصر من عناصر أرضية عازلة للحرارة بالماء. خلاط ثرموستاتي للتدفئة الأرضية

يرتبط إجراء الأرضيات المسخنة بالماء في المسكن بمراعاة عدد من الشروط الأساسية

في هذه الحالة ، لا يهم ما إذا كانت مصنوعة في غرفة منفصلة أو في جميع أنحاء المنزل. نظرًا لأن هذا التصميم لا يحتوي على درجة حرارة عالية (تصل إلى 50 درجة) من البطاريات التي اعتدنا عليها (حتى 90 درجة)

من أجل الجمع بين هذين المستهلكين في دائرة واحدة ، تم تصميم وحدة الخلط للتدفئة الأرضية. في هذا المقال على موقع "بيتنا وساحة" سنحاول فهم الغرض منه وأهم جوانب تشغيله وهيكله.

صنبور التدفئة تحت البلاط

الغرض الأساسي من وحدة خلط التدفئة تحت الأرضية هو خلط الماء الساخن مع الماء البارد المرتجع ، مما يعني أنه يمكنك دائمًا التحكم في درجة حرارة الأرضية. بالإضافة إلى ذلك ، فإن استيفاء شروط SNiP ، والتي بموجبها يجب ألا تكون درجة حرارة السائل في نظام قاع الماء أعلى من 55 درجة ، سيحمي ذراع التسوية من التدمير والأرضية من الجفاف.

العنصر الرئيسي لهذا الجهاز هو خلاط ثرموستاتي للتدفئة الأرضية ، والذي يؤدي وظيفة خلط الماء. أيضًا ، كقاعدة عامة ، يحتوي النظام على مضخة ، بدونها لا يمكن تدوير المبرد - مقاومة الماء عالية جدًا بسبب الطول الكبير للأنابيب. لكن بالنسبة للدوائر الصغيرة ، لا يتم استخدام المضخة.

يمكنك شراء وحدة خلط للتدفئة الأرضية في متاجر السباكة المتخصصة أو طلبها عبر الإنترنت. ولكن إذا كنت ترغب في ذلك ، أو من أجل توفير المال ، يمكنك صنعه بنفسك ، لذلك تحتاج أولاً إلى دراسة مخطط العقدة وشراء العناصر بشكل منفصل.

خلاط ثرموستاتي للتدفئة الأرضية

كخيارات ممكنة للتصاميم التي تقلل درجة الحرارة في خط الأنابيب ، يمكنك استخدام الخلاطات الحرارية المختلفة:

خلاط ثلاثي الاتجاهات للتدفئة الأرضية بمحرك كهربائي ،
نفس الصمام ، ولكن بمحرك ميكانيكي حراري ،
صمامان ثنائي الاتجاه كخلاط تدفئة تحت الأرضية مثبت على خط الإمداد وعلى الممر الجانبي.

يمكن لكل عنصر يتبع العنصر الأول أن يقلل بشكل كبير من تكلفة معدات الخلط ، دون التضحية بالجودة. في الوقت نفسه ، يجب أن يكون مفهوماً أن هناك مخططات أكثر بكثير مما هو مذكور ، وقد أدرجنا فقط أكثرها شيوعًا.

من الممكن نظريًا التخلي تمامًا عن الخلاط فقط إذا كانت الغلاية غير متصلة بمشعات التدفئة ، وبالتالي يمكن ضبطها على درجة حرارة منخفضة ، أو أن الغرفة التي يتم فيها وضع الأرضية المسخنة بالماء صغيرة المساحة.

يوجد نوعان رئيسيان من المجمعات شائعان في نظام أرضية الماء اليوم. هذه خلاطات على صمامات ثنائية الاتجاه وثلاثية الاتجاه. في أي حال ، يتم تضمين خلاط ثرموستاتي للتدفئة الأرضية ، أي نظام ينظم درجة حرارة المبرد بسلاسة وحسب الضرورة.

في بعض الأحيان لا يوجد صمام ثرموستاتي ، ثم يتم التحكم في درجة الحرارة في النظام يدويًا ، ولكن في هذه الحالة ، من الممكن زيادة تكاليف الطاقة.

إن أهم مهمة سعى مطورو الخلاطات الثرموستاتية إلى حلها هي استقرار درجة حرارة المبرد ، وفي الواقع ، مبدأ تشغيل أي ترموستات هو نفسه.

عندما يكون منظم الحرارة مفتوحًا ، يتدفق الماء من خلاله ، وعندما يغلق استجابةً لزيادة درجة حرارة المبرد ، يتدفق الماء عبر خط الالتفاف ، مما يمنع نظام التدفئة من زيادة تسخين سطح الأرض.

مخطط وحدة الخلط للأرضية الدافئة

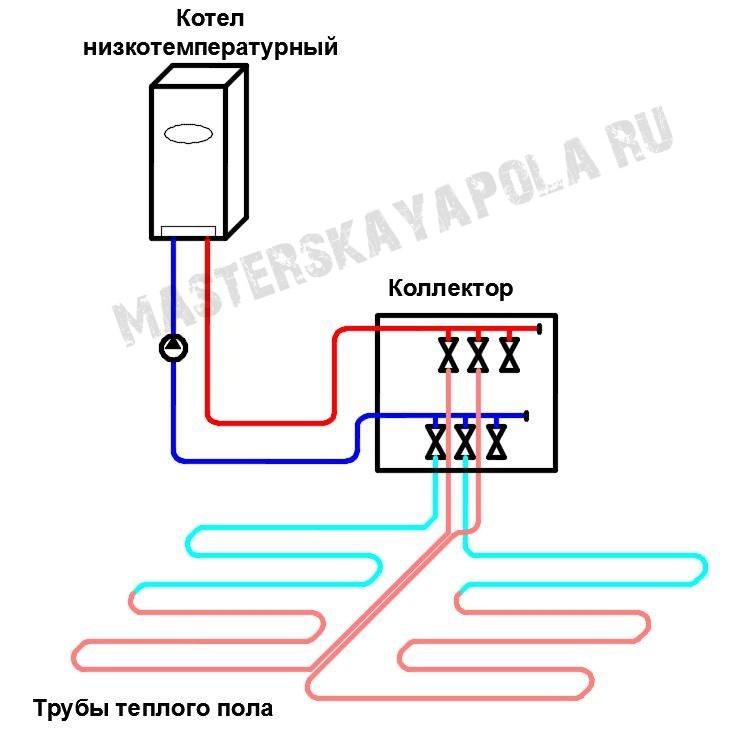

خارجياً ، يبدو نظام التدفئة تحت الأرضية بأكمله وكأنه اتصال من عدة خطوط أنابيب في خط واحد. يمكن إجراء هذا الاتصال بترتيب مختلف. في الواقع ، هناك ثلاثة أنواع رئيسية من الوصلات المستخدمة: متوازية ومتسلسلة ومجتمعة. يعتبر الخلط المتسلسل الأكثر فاعلية ؛ مع الخلط المتوازي ، من الضروري تركيب صمامات ثنائية الاتجاه.

وفقًا لنظام التوصيل المحدد ، يتغير أيضًا مخطط وحدة خلط التدفئة الأرضية. الأكثر شيوعًا يشمل الأنابيب المحملات والصمامات على فرعين - الإرجاع والإمداد ، والمضخة وأنظمة التحكم الآلي.

يعتمد اختيار نظام الخلط على العديد من العوامل ، بدءًا من المادة التي تصنع منها عناصره ، وانتهاءً بخصائص نظام التدفئة تحت الأرضية نفسه.

الحاجة إلى وحدات الخلط في نظام التدفئة تحت الأرضية

عند تركيب تسخين المياه باستخدام مشعات أو غيرها من المعدات ذات درجة الحرارة العالية ، يمكن توفير المبرد لهم تقريبًا في أي درجة حرارة يمكن للغلاية توصيلها. لكن الوضع مع التدفئة الأرضية يختلف اختلافًا جذريًا. من خلال قوانين البناء والفطرة السليمة ، هناك حد أقصى لدرجة حرارة سطح الأرض. التجاوز مما يجعل تشغيل النظام غير مريح بل وخطير.

على سبيل المثال ، وفقًا لـ SNiP "التدفئة والتهوية وتكييف الهواء" ، لا يمكن أن تتجاوز درجة الحرارة القصوى للأرضية ، التي يستخدم فيها نظام التدفئة المدمج:

26 درجة مئوية للغرف المشغولة بشكل دائم ؛
31 درجة مئوية لغرف الإشغال وبعض مناطق حمامات السباحة الداخلية ؛
23 درجة مئوية لمرحلة ما قبل المدرسة.

تجعل هذه القيود من الصعب استخدام غلاية بدون وحدة خلط للتدفئة الأرضية.لأنه بدونه ، فإن المبرد سيرفع حتمًا درجة حرارة الأرضية الدافئة أعلى من القيمة المحددة. ويمكن أن تصل درجة حرارة المبرد إلى مستوى أعلى من 80 درجة مئوية.

في هذه الحالة ، تسمح وحدة الخلط للأرضية الدافئة بتزويد الأنابيب بسائل التبريد بدرجة الحرارة المثلى. هل استخدامه أساسي وهل من الممكن الخروج من الموقف بدونه؟

الاستخدام الإلزامي لوحدات الخلط

كما حددنا بالفعل ، فإن الغرض الرئيسي من وحدة الخلط هو الحفاظ على درجة حرارة الماء في النظام عند المستوى المطلوب. لهذا الغرض ، يتم أخذ جزء من الماء من الغلاية بدرجة حرارة مرتفعة وخلطه بكمية معينة من الماء من "الارتداد" حتى الوصول إلى المستوى المطلوب ، مما يسمح بالوصول إلى درجة حرارة الأرضية المثلى.

إذا تم استبعاد وحدة الضخ والخلط للتدفئة الأرضية من المخطط ، فمن الضروري توفير دعم درجة الحرارة بطريقة أخرى. كخيار ، يمكن استخدام غلاية ذات درجة حرارة منخفضة ، والتي تكون قادرة على توفير درجة حرارة الماء في منطقة 35-38 درجة مئوية من أجل الحفاظ على التدفئة الأرضية المطلوبة. في أغلب الأحيان ، يوصى باستخدام الغلايات الكهربائية لهذه الأغراض. تعمل مضخات حرارة الماء أيضًا في هذا الوضع.

مخطط أرضية دافئة بدون وحدة خلط.

يجب أن يؤخذ في الاعتبار أيضًا أن التدفئة تحت الأرضية بدون وحدة خلط من المستحيل عمليًا استخدامها مع مزيج من تدفئة الأرضية والرادياتير ، حيث يجب أن تكون درجة حرارة المشعات عالية بما يكفي لضمان النقل الأمثل للحرارة. إذا تم استخدام أرضية دافئة كمصدر رئيسي ، فعند استخدام غلاية جيدة ذات خصائص مناسبة ، قد لا يتم استخدام وحدة الخلط.

لذا ، إذا لم يكن هناك شك في الحاجة إلى وحدة الخلط ، فماذا تفعل في هذه الحالة؟ من الممكن استخدام منتج مصنوع في المصنع تم تصميمه واختباره للتشغيل الخالي من المتاعب ، ولكن العيب الرئيسي لهذه الأنظمة هو تكلفتها العالية.

بدلاً من ذلك ، يمكنك استخدام وحدة خلط محلية الصنع للتدفئة الأرضية. ميزتها الرئيسية هي انخفاض الأسعار بشكل ملحوظ. في المتوسط ، تكون هذه العقدة أرخص بمقدار 3-4 مرات من تلك المصنوعة في المصنع ، ولكن تبرز الأسئلة في حسابها واختيار العناصر. بعد كل شيء ، مع الاختيار الخاطئ للأرضية الدافئة ، ستعمل بشكل غير متساو أو حتى تشغيلها سيكون صعبًا بشكل كبير.

كيف تصنع وحدة خلط بيديك؟ بشكل عام ، يتم تقليل المهام الرئيسية في صياغة السؤال هذه إلى النقاط التالية:

اختر مخطط وتصميم وحدة الخلط ؛
حدد العناصر الضرورية ؛
حساب أداء المضخة وخصائص المنتجات الأخرى ؛
عقدة جبل.

لا تختلف مبادئ التثبيت عن إنشاء شبكة تدفئة

يجب إيلاء الاهتمام الرئيسي للحساب واختيار المخطط واختيار المعدات. ما الذي سنركز عليه بعد ذلك؟

ملامح تركيب وحدة الخلط

قبل تثبيت تصميم وحدة الخلط بشكل مستقل ، تحتاج إلى قراءة التعليمات المرفقة.

ولكن لتحقيق أفضل النتائج ، يجب الانتباه إلى النصائح والتوصيات التالية من المتخصصين ذوي الخبرة:

قبل تركيب وحدة الخلط ، من الضروري اختيار المكان المناسب. يتميز هذا الجهاز بخصائص إطلاق فقاعات الماء والمكثفات التي تظهر من المخارج إلى دوائر الأرضية. أيضًا ، من أجل السلامة ، من الضروري استبعاد دخول الماء إلى المناطق التي يتم تنشيطها. يجب أن يكون المكان مريحًا ومجانيًا ، وفي هذه الحالة ، لن تجلب أعمال التركيب أي صعوبات خاصة.
يتم تركيب وحدة الخلط مباشرة ، بالقرب من نظام التسخين ، حيث تخرج حلقات تصميم الدائرة من المغذيات. يتم توصيل الوحدة في وقت واحد بأنبوب خط الأنابيب بالماء الساخن وخط التدفق العائد.
بعد توصيل جميع عناصر نظام المياه بأنابيب مرنة ، يجب تثبيت التجميع نفسه بعناية على الحائط.
يجب توزيع الجهاز بحيث يكون صمام التحكم عند مدخل سخان خط الأنابيب.قبل اختيار الأنابيب ، تحتاج إلى معرفة كل خصائصها ، حيث لا تتمتع كل المواد بالقوة والمقاومة لدرجات حرارة الماء المرتفعة في المبرد الوارد. وفقًا لتوصيات المتخصصين ذوي الخبرة ، فإن أفضل مادة لهذا ستكون بوليمر. لا ينبغي تحت أي ظرف من الظروف اختيار الأنابيب المجلفنة لهذا الغرض ، لأنها غير مناسبة لمحلول الجليكول المائي. يفضل أن تكون المضخة مصنوعة من الحديد الزهر مع أغطية من البرونز وأنابيب من الصلب الأسود.

لماذا تحتاج إلى استخدام وحدة الخلط

إن الاختلاف الأكثر أهمية بين تشغيل المشعات والحمل الحراري والأرضية الدافئة هو درجة حرارة سائل العمل.

لذلك بالنسبة للمشعات ، يتم استخدام درجة حرارة الماء من 60 إلى 90 درجة ، والتي تخرج مباشرة من المرجل. لكن بالنسبة للأرضية الدافئة ، تكون درجة حرارة السائل الموصى بها حوالي 30-40 درجة.

يشبه مبدأ التشغيل تشغيل الخلاط العادي.

إذا قمنا بتوصيل الدوائر بالمجمع جنبًا إلى جنب مع البطاريات ، فستتلقى الأرضية الدافئة قدرًا كبيرًا من الحرارة ، وهذا أمر غير مقبول لعدد من الأسباب.

نظرًا لأن طبقة ذراع التسوية فوق الأنابيب تبلغ حوالي 3-6 سم ، فإن ارتفاع درجة الحرارة سيؤدي إلى تشقق الطبقة وتشوهها.
ستواجه الأنابيب الموجودة داخل ذراع التسوية حمولة أكبر ، مما سيؤدي إلى ضغوط محلية ، نظرًا لأن التمدد الخطي في درجات الحرارة المرتفعة يكون أكبر بكثير ، وتكون الأنابيب محدودة بطبقة من ذراع التسوية الخرساني. كل هذا سيؤدي إلى فشل سريع في الأنابيب.
لا تحب أغطية الأرضيات الأسطح الساخنة ، فهي تبدأ في التشقق والتشقق (اللامينيت ، الباركيه ، الباركيه). في حالة بلاط السيراميك ، يمكن تفريغها. يفقد المشمع شكله ويجف ويتشوه.
سطح الأرض المحموم يزعج المناخ المحلي للمبنى.
إذا قبلنا أن سطح الأرض سيرتفع إلى 50 درجة ، فسيكون من المستحيل السير عليه حافي القدمين.

مما سبق ، يترتب على ذلك أن وحدة الخلط ببساطة غير قابلة للاستبدال. نظرًا لأنه من الغباء وغير المربح تعليق غلاية منفصلة على نظام "الأرضية الدافئة".

وليس من الصعب إجراء تغييرات طفيفة على مخطط نظام التدفئة (إذا تم بالفعل تركيب التدفئة). وإذا قمت بتركيب الدائرة من نقطة الصفر ، فيجب توفير هذا الجهاز مسبقًا.

يجب أن يقال أن هناك غلايات معروضة للبيع توفر على الفور تقنية التدفئة وإخراج ناقلتين سائلتين بدرجات حرارة مختلفة في وقت واحد. هذه المعدات باهظة الثمن وغير شائعة.

هذا مثير للاهتمام: لوحات تأثير الحجر الزخرفية للزينة الخارجية

مخططات وحدات الخلط

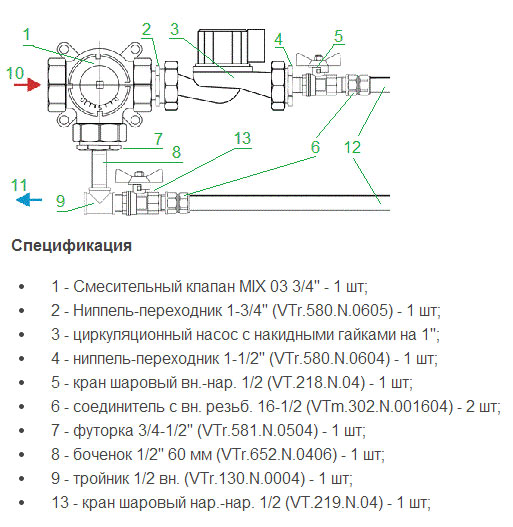

موصلات (رقم 6) متصلة بالأنابيب.
يتم توصيل إمداد المبرد الساخن من الغلاية بالمخرج رقم 10 ، والعودة متصلة بالرقم 11.
يمكن استكمال المخطط بفتحة تهوية تلقائية.

الإصدار الثاني من العقدة مناسب أيضًا للتدفئة من 15 إلى 20 مترًا مربعًا. م ، ولكن على عكس الإصدار السابق ، فإنه يحتوي على ضبط تلقائي ، بسبب الرأس الحراري المثبت بجهاز استشعار عن بعد.

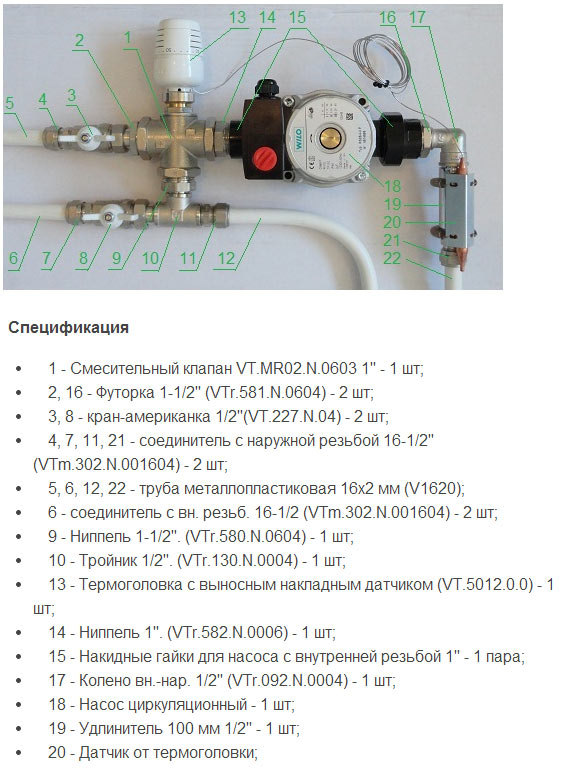

لتوصيله ، يتم تركيب صمام الخلط (رقم 1) بعلامة "+" في اتجاه الصنبور الأمريكي من الإمداد.
يتم توصيل الإمداد والعودة بالنساء الأمريكيات من خلال موصلات ذات سن خارجي (رقم 4 - مدخل رقم 7 مخرج مياه).
تشغيل مضخة الدوران (رقم 18) موجه نحو صمام الخلط (رقم 1).
دوائر التدفئة تحت الأرضية متصلة بمخرجات مرقمة 12 و 22.

وحدة ضخ وخلط من شركة Valtec

الإصدار الثالث من وحدة التجميع مناسب بالفعل لدوائر تسخين 2-4 بمساحة 20-60 متر مربع. م يظهر الرسم التخطيطي مثالا مع التحكم اليدوي.

للتوصيل ، يتم توصيل الإمداد من الغلاية بالمحطة رقم 16 والعودة إلى المحطة رقم 17.
لكي يعمل النظام بشكل جيد ، يجب أن يكون طول الحلقات متماثلًا تقريبًا.
يوضح الرسم البياني خيارًا لدائرتين ، ولكن إذا تم توصيل ثلاث أو أربع قطع ، فسيتم استبدال المشعبات (9) بمشعب واحد قابل للتعديل والآخر بصمامات كروية (VTc.560n و VTc.580n).

المخطط التالي مناسب أيضًا لتدفئة الغرف حتى 60 مترًا مربعًا. م ، لدوائر 2-4 ، ولكن لديها التحكم التلقائي في درجة الحرارة.

يتم توصيل الإمداد من خلال الصنبور الأمريكي العلوي رقم 3 ، ويتم توصيل الإرجاع بالصنبور السفلي.
يجب أن تعمل المضخة باتجاه صمام الخلط رقم 2.
يتم تثبيت الصمام نفسه بعلامة زائد في اتجاه الإمداد من المرجل.
ترتبط ملامح الأرضية الدافئة بالجامعين (12).

والمخطط الأخير مع الضبط التلقائي مناسب لنظام التدفئة الأرضية لـ3-12 دائرة ، حتى 150 مترًا مربعًا. م.

تخصيص:

1 وحدة خلط Combimix (VT.COMBI.0.180) ؛
1 مجموعة متنوعة للعدد المطلوب من المخرجات (VTc.594 / VTc.596) ؛
مضخة دائرية 180 مم ؛
عدد 2 قطعة تركيب (لكل دائرة) VT.4420.NE.16 من معيار Eurocone لتوصيل الأنابيب المعدنية والبلاستيكية.

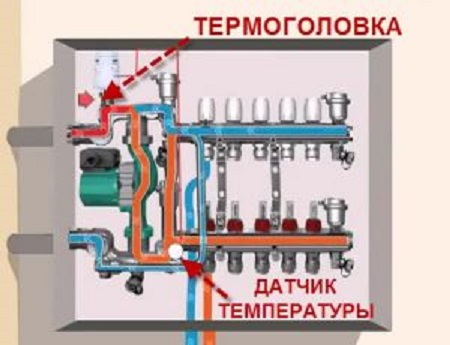

يظهر تداول المبرد في مثل هذا المجمع في الشكل. العرض متصل بالمخرج العلوي ، والعودة إلى الأسفل. يتم توجيه تشغيل المضخة إلى أسفل ، بحيث يصبح المشعب السفلي مصدر إمداد لدارات التدفئة الأرضية (باللون البرتقالي في الصورة) ، وينتقل الجزء العلوي إلى خط الإرجاع (باللون الأزرق).

خزانة متعددة

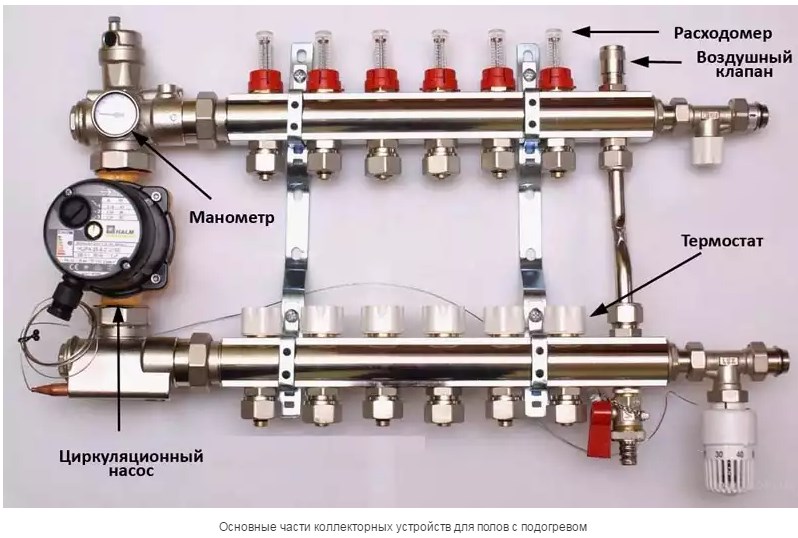

عادة ما يتم تركيب مجمع لأرضية ساخنة بالماء في خزانة متعددة الطي. كلاهما داخلي وخارجي. يبلغ عمقها القياسي 12 سم ، لذا لا يمكن احتواء كل عقدة ، خاصةً إذا تم تركيب أجهزة استشعار حرارية كبيرة. في هذه الحالة ، من الأفضل اختيار خزانة داخلية ، يزداد عمقها عن طريق تعميق الجدار الخلفي.

خلاط ثلاثي ثرموستات AQUAMIX 63C للتدفئة الأرضية

أين يتم تطبيقه؟

عندما يحتوي الكوخ على نظام تدفئة مشترك: مشعات + تدفئة أرضية ؛
عندما لا تتجاوز قوة التدفئة الأرضية 11 كيلو واط ؛
عندما تحتاج إلى التوفير في وحدة ضخ وخلط جاهزة ؛

ما الذي يميز هذا الصمام؟

يحافظ على درجة حرارة الماء المختلط بدقة تتراوح من 1 إلى 2 درجة مئوية ، في النطاق من 25 إلى 50 درجة مئوية ؛
ممر جانبي دائم بين مياه العودة والمياه المختلطة ؛
السطح الداخلي مطلي بالتفلون لتقليل الحجم في الماء العسر ؛
حماية مدمجة ضد ارتفاع درجة الحرارة في حالات الطوارئ ؛
مرشحان شبكيان للحماية من التلوث الميكانيكي ؛
التثبيت في أي مكان ؛

وضع التشغيل في عملية خلط الماء الساخن	وضع التدوير من خلال TP بدون مضافات

ضبط درجة حرارة الماء المختلط

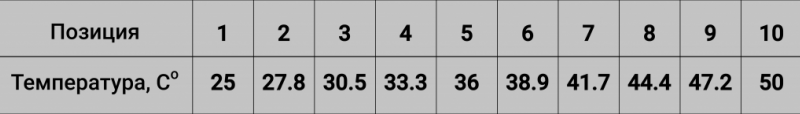

جدول ضبط درجة حرارة الخلط معطى لدرجة حرارة 60 درجة عند مدخل "زائد" ، ودرجة حرارة 25 درجة عند مدخل "ناقص". راقب درجة حرارة الماء المخلوط بميزان حرارة.

خلاط لرسم تخطيطي لأرضية الماء الدافئ

ما هي منطقة التدفئة تحت الأرضية التي يمكن أن تخدم؟

يعتمد ذلك على قوة مضخة الدوران في نظام "الأرضية الدافئة" وعلى نوع نقل الحرارة الذي تريد الحصول عليه من 1 م 2 من الأرضية

يوجد أدناه جدول يوضح قوة الخيارات المختلفة للاستخدام المشترك للخلاطات الحرارية ومضخات الدوران.

تم إجراء الحساب من خلال اتصال قياسي للتدفئة الأرضية بوحدة الضخ (من خلال مشعب لتدفئة WATTS تحت الأرضية) ومقاومة كل فرع من التدفئة تحت الأرضية

مثبط التدفئة الأرضية AQUAMIX 63C (المدى 25-50 درجة مئوية)	رمز البائع	الاستهلاك ، لتر / دقيقة	نقل الحرارة ، كيلوواط عند Тpod-Тоbr = 10 درجة مئوية
خلاط حراري ثلاثي الاتجاهات AQUAMIX 6310C34 3/4 ″ BP 25-50 ° C (kvs1.9) مع مضخة * Wilo 25/4 (أنابيب لصمام الأنابيب والمضخة ¾ "أو 1")	10017420	10	7,0
خلاط ترموستاتي ثلاثي الاتجاهات AQUAMIX 6310C34 3/4 ″ BP 25-50 ° C (kvs1.9) مع مضخة * Wilo 25/6 (أنابيب لصمام الأنابيب والمضخة ¾ "أو 1)	10017420	16	11,2
الخلاط الحراري ثلاثي الاتجاهات AQUAMIX 6311C1 1 BP 25-50 ° C (kvs2.1) مع مضخة * Wilo 25/4 (أنابيب لصمام الأنابيب والمضخة ¾ "أو 1")	10017421	10	7,0
خلاط ترموستاتي ثلاثي الاتجاهات AQUAMIX 6311C1 1 В Р 25-50 ° C (kvs2.1) مع مضخة * Wilo 25/6 (أنابيب لصمام الأنابيب والمضخة ¾ "أو 1)	10017421	16	11,2

* - لا يتم تضمين مضخة الدوران والأنابيب الفرعية في مجموعة توصيل الصمام ؛

مثال:

لنفترض أننا نستخدم أنبوبًا للتدفئة الأرضية بحجم 16 × 2. في الوقت نفسه ، نحتاج إلى توفير نقل حراري قدره 88 واط / م 2 ، ودرجة حرارة أرضية تبلغ 28 درجة مئوية ، ودرجة حرارة الهواء في الغرفة تبلغ 20 درجة مئوية. وفقًا لطريقة الحساب لدينا ، من أجل تحقيق هذه الشروط ، نضع الأنبوب بخطوة 200 مم ، ونضبط درجة حرارة الإمداد على الأرضية الدافئة عند 45 درجة مئوية. لدينا 5 غرف بمساحة 15 م 2.إذا قمنا بتوفير تدفق 2 لتر / دقيقة لكل فرع من فروع الأرضية الدافئة ، فسيكون التدفق الإجمالي 10 لتر / دقيقة.

لحل هذه المشكلة ، نختار الصمام 6310C34 3/4 ″ BP 25-50 ° C (kvs1.9 ، المادة 10017420) والمضخة WILO 25/4. للتثبيت ، نستخدم أنابيب بقطر 1 ". نظرًا لأننا نعلم أن درجة الحرارة في دائرة المبرد تبلغ 60 درجة مئوية ، فقد قمنا بتعيين العجلة اليدوية على صمام الخلط Aquamix على الموضع 8 ، وهو ما يقابل قيمة ماء مختلطة تبلغ 44.4 درجة مئوية.

كيفية تثبيت؟

مخطط لنظام تدفئة مشترك تحت الأرضية + مشعات

تخصيص

موضع	رمز البائع	اسم
		الخلاط الحراري ثلاثي الاتجاهات AQUAMIX 6310C34 3/4 ″ BP 25-50 ° C (kvs1.9)
		AS-20 عبارة عن مجموعة من اثنين من الصمامات الكروية بوصلة ملولبة 3/4 × 1 × 1 م
		مضخة دوران التدفئة تحت الأرضية 25/4
		ترموستات الغرفة WFHT-Basic + للتحكم في درجة حرارة الهواء
		مستشعر درجة الحرارة الخارجية (مستشعر الأرضية) SENSOR10K
		مشعب كهربائي حراري 22CX
		مجمع التدفئة تحت الأرضية مع مقاييس التدفق HKV-T لـ 5 منافذ
		تركيب مستقيم لتوصيل المبرد DG 3/4 х3 / 4 ″
		تم ضبط ترموستات الطوارئ المثبت على السطح على 60 درجة مئوية
		رأس حراري 148 أمبير (خيط 30 × 1.5)

موضع	رمز البائع	اسم
		الخلاط الحراري ثلاثي الاتجاهات AQUAMIX 6311C1 1 ″ BP 25-50 ° C (kvs2.1)
		AS-20 عبارة عن مجموعة من اثنين من الصمامات الكروية بوصلة ملولبة 3/4 × 1 × 1 م
		مضخة دوران التدفئة تحت البلاط
		ترموستات الغرفة WFHT-Basic + للتحكم في درجة حرارة الهواء
		مستشعر درجة الحرارة الخارجية (مستشعر الأرضية) SENSOR10K
		وحدة التحكم الأساسية WFHC للتدفئة تحت الأرضية مع 6 منظمات حرارة ، تقوم بإيقاف تشغيل المضخة عند إغلاق جميع المشغلات الموجودة على المجمع
		مشعب كهربائي حراري 22CX
		مجمع التدفئة تحت الأرضية مع مقاييس التدفق HKV-T لـ 5 منافذ
		تم ضبط ترموستات الطوارئ المثبت على السطح على 60 درجة مئوية
