طرق ربط أنابيب البولي بروبلين
إذا كانت المهمة هي تجهيز التدفئة بأنابيب بلاستيكية بقطر صغير (حتى 63 مم) ، فهناك طريقتان عمليًا لتوصيل هذه الأنابيب:
- اللحام بالمقبس - في هذه الحالة ، يتم وضع أحد طرفي الأنبوب الموسع مسبقًا في الطرف الآخر ؛
- لحام المقبس - هنا يتم توصيل طرفي عنصرين ببعضهما البعض باستخدام أداة توصيل.
في حالة ربط الأنابيب بقطر كبير (من 63 مم) ، يلجأون إلى استخدام اللحام التناكبي. لا تتطلب طريقة التثبيت هذه عناصر توصيل إضافية ، مع الحفاظ على درجة ممتازة من تثبيت الأنابيب. يمكن أيضًا استخدام التركيبات ذات الحجم المناسب (اللحام الكمي). في حالة وجود أنابيب بقطر 40 مم ، يكون استخدام اللحام اليدوي أكثر ملاءمة ، ولكن يتم عادةً ربط العناصر الأكبر باستخدام جهاز خاص يتم محاذاة مسبقًا.
مباشرة قبل البدء في تركيب نظام التدفئة ، يجدر النظر بعناية مرة أخرى في العملية الكاملة لتجميع خط الأنابيب. سيؤدي ذلك إلى تجنب الفروق الدقيقة غير المرغوب فيها في وقت التشغيل والتي تؤثر على جودة التجميع النهائي لنظام التدفئة.
مخطط عملية ربط أنابيب البولي بروبلين
نوضح هنا الفروق الدقيقة في كيفية توصيل أنابيب التدفئة البلاستيكية:
- وقت التسخين الأمثل لمكواة اللحام هو 5 ثوانٍ.
- درجة حرارة انصهار البولي بروبلين الموصى بها هي 270 درجة مئوية. يمكن تحقيق هذه المعلمة باستخدام مفتاح تبديل خاص مثبت على آلة اللحام.
- وتجدر الإشارة إلى أن تقنية ربط الأنابيب بنظام التدفئة ستختلف حسب المكان والموسم. لذلك ، أثناء درجات الحرارة دون الصفر أو عند تثبيت هيكل التسخين في الخارج ، يجب زيادة وقت تسخين أنبوب الحديد بشكل طفيف أو يجب رفع درجة الحرارة لإذابة منتجات البولي بروبلين.
- في حالة ربط الأنابيب ذات القطر الأكبر ، فإن وقت ذوبان المادة سيزداد قليلاً.
- الوقت الموصى به لتثبيت العناصر ذات القطر الكبير فيما بينها بعد التسخين هو 30 ثانية أو أكثر.
بعد ذلك ، عليك أن تفكر بالتفصيل ، في الواقع ، في تقنية أنابيب اللحام المصنوعة من مادة البولي بروبيلين:
- بعد الوصول إلى درجة الحرارة المطلوبة ، يتم وضع فتحات لحام الحديد لأنابيب البولي بروبلين - للأبعاد الخارجية والداخلية للمقطع العرضي للأنابيب - في نفس الوقت وتسخينها بواسطة الأجزاء المتصلة (اقتران ، أنبوب).
- في لحظة عملية التسخين ، تتشكل "مشاعل" على عناصر التسخين.
- نتيجة لعملية التسخين ، يتم إزالة كلا الجزأين من الفتحات ويتم تثبيتهما مع بعضهما البعض عن طريق الضغط اللطيف المنتظم عليهما من كلا الجانبين تجاه بعضهما البعض والتثبيت في هذا الوضع. أي استدارة وحركات غير ضرورية أثناء توصيل العناصر غير مقبولة ، لأن هذا قد يعطل التماس الناتج.
- يجب تعليق العناصر المتصلة لمدة 30 ثانية من أجل التصاق أكثر موثوقية لأجزاء نظام التدفئة. يجب إضافة أن الحافة يجب أن تكون متساوية بطول الاتصال بالكامل.
بعد التبريد الكامل ، تصبح الأجزاء المتصلة جاهزة للاستخدام.
معلمات عملية اللحام
طرق ربط الأنابيب المصنوعة من المعدن والبلاستيك وأنابيب PEX
غالبًا ما يتم ربط العناصر المعدنية والبلاستيكية وأنابيب PEX بنفس الطريقة. هنا سوف نصف بالتفصيل تقنية تركيب أنبوب حراري من المواد المذكورة أعلاه.
يتم توصيل الأنابيب المعدنية البلاستيكية بطريقتين:
- باستخدام تركيبات الضغط
- باستخدام تركيبات الضغط (اختبار ضغط أنابيب التسخين).
اتصال الأنابيب مع تركيبات الضغط
هذا النوع من التركيبات أكثر ملاءمة للاستخدام. يمكن أيضًا استخدام تركيبات الضغط لتجميع أنظمة إمداد الماء البارد. يتم أيضًا تركيب خط أنابيب يوصل الماء الساخن بواسطة البنائين باستخدام التركيبات المذكورة.
عند تجميع الأنابيب المذكورة أعلاه ، ليست هناك حاجة لمعدات خاصة لخياطة المعادن والبلاستيك والبولي بروبيلين. لتوصيل أجزاء الأنابيب ببعضها البعض ، ما عليك سوى زوج من مفاتيح الربط ومقصات التقليم.
ترتبط عناصر التسخين وفقًا لخوارزمية الإجراءات التالية:
- في البداية ، يتم وضع صامولة ضغط على نهاية الأنبوب من جانب الإرساء.
- بعد ذلك ، يجب وضع حلقة من النوع المنقسم خلف الصامولة ، بينما يجب وضع حافة الحلقة على مسافة 1 مم بالنسبة إلى قطع الأنبوب.
- ثم يتم دفع الأنبوب لأعلى حتى نقطة التوقف ويتم تثبيته على الوصلة الملائمة. في هذه الحالة ، لا يلزم شطب الأنبوب.
- يتم تثبيت صمولة التجعيد بمفاتيح ربط.

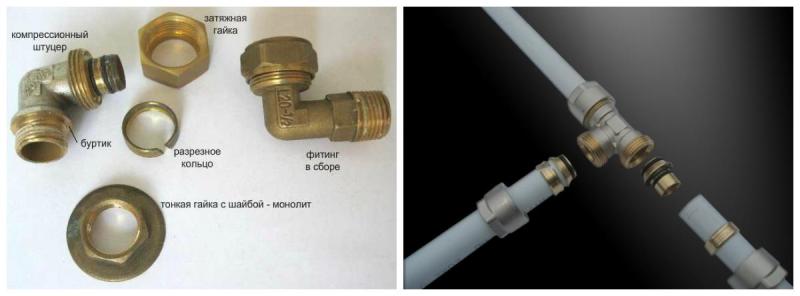

أجزاء تركيب الضغط وإجراءات التجميع
عند شد الصامولة ، لا ينصح باستخدام القوة المفرطة ، حيث يوجد احتمال كبير بقطع الأنبوب.
ربط الأنابيب باستخدام تركيبات الضغط
تتيح التركيبات من النوع المكبس للأنابيب المعدنية والبلاستيكية ، وكذلك البولي بروبيلين المتصالب ، إمكانية توصيل أجزاء من نظام التدفئة بشكل موثوق. لسوء الحظ ، لا يمكن فصل مثل هذا البناء في المستقبل. لإجراء التثبيت بهذه الطريقة ، ستحتاج إلى استخدام أداة ضغط خاصة.
لتوصيل عناصر التسخين المذكورة سابقًا باستخدام التركيبات ، يجب اتباع التعليمات التالية:
- يجب وضع غطاء ملولب لقط في نهاية الأنبوب.
- ثم يتم وضع موسع مع المقطع العرضي المطلوب في الأنبوب حتى يتوقف.
- ترتبط مقابض الموسع ببطء ببعضها البعض ويتم تثبيتها في هذا الموضع لفترة قصيرة.
- يتم إدخال الحلمة المناسبة في الأنبوب. نظرًا لتكوينها الجزيئي الفريد ، ستتقلص الأنابيب ، مما سيساعد على تثبيت التركيبات بإحكام في الأنبوب.
- يتم ضغط الأنبوب بإحكام على الوصلة باستخدام مكبس يدوي أو هيدروليكي.
الضغط بأداة خاصة
ملامح تركيب أنابيب البولي بروبلين
تركيب معدات إضافية
عند تركيب أنابيب البولي بروبلين ، من الضروري مراعاة عامل التمدد الحراري
هذا مهم في أنظمة التدفئة وأنابيب الماء الساخن. للقيام بذلك ، من الضروري تثبيت المعوضات على أنابيب البروبيلين.
الوظائف الرئيسية للمعوضات:
- امتصاص التغيرات في درجات الحرارة والارتفاعات الشديدة في الضغط في نظام التدفئة وإمدادات المياه.
- الحفاظ على سلامة النظام بأكمله.
- زيادة موثوقية خط الأنابيب البلاستيكي.
يمكنك أيضًا التمييز بين المعوضات بالمواد التي صنعت منها.
يمكنك استخدام وصلات التمدد المعدنية وهي:
- المعوضات المحورية منفاخ KSO ؛
- المعوضات منفاخ مانعات الصواعق ؛
- معوضات القص (KSS) ؛
- المعوضات الدوارة (KSP) ؛
- المعوضات العالمية (جامعة الملك سعود).
عادة ما يتم تثبيت وصلات التمدد العامة على هياكل صغيرة.
هناك أجهزة ذات اتصال مرن مصنوعة من مواد مرنة. الأكثر شيوعًا هي الهياكل على شكل حرف U و L ، بالإضافة إلى المعوضات على شكل حلقة و "الثعابين".
المعوضات: على شكل حلقة (يسار) وعلى شكل حرف U (يمين)
وصلة ملولبة مع انابيب معدنية (امريكية)
لا يوفر توصيل الأنابيب البلاستيكية بالطريقة الملولبة قوة اتصال كبيرة. في هذه الحالة ، يعطي لحام عناصر هذا التصميم إحكامًا أكبر. إذا كان من المستحيل تجنب الاتصال الملولب لسبب ما ، فإن النساء الأميركيات لأنابيب البولي بروبلين مناسبة تمامًا.

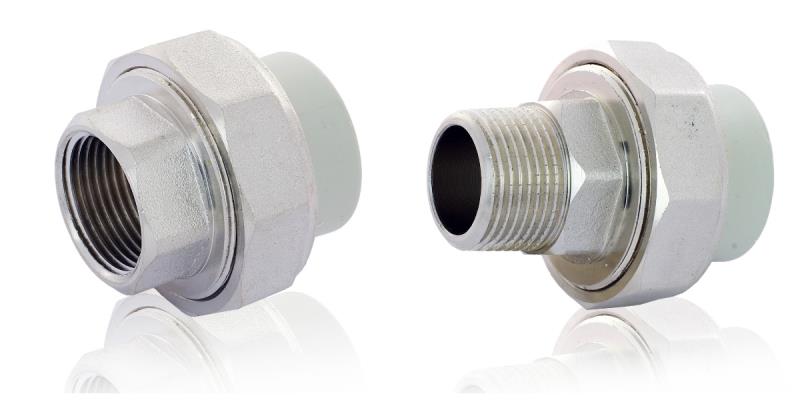

هذا تركيب خاص مدمج قابل للفصل ، يحتوي على خيط معدني من جانب وقاعدة من البولي بروبيلين على الجانب الآخر. من ناحية ، سيتم تثبيته بالمعدن ، ومن ناحية أخرى ، سيتم لحامه بالبلاستيك.
يمكن استخدام الأمريكية عدة مرات
استخدام الفلنجات
يتم إجراء مثل هذا الاتصال باستخدام البطانات المهايئة الملحومة إلى الأطراف ، أو حواف الفولاذ ذات الغطاء (الملف الشخصي والأملس) بخيط على جانب واحد. يتم تركيبها بدون لحام. من المزايا ، وجود موثوقية عالية للمفاصل يمكنها تحمل درجات حرارة عالية وضغوط تصل إلى 16 ضغط جوي. يمكن إجراء التوصيل على خط أنابيب بأقطار مختلفة من 2 إلى 120 سم.
يبدأ الإرساء بسحب شفة الأنبوب ووضع حشية مطاطية. يتم تثبيته على مسافة لا تزيد عن 10 مم من النهاية. يتم نقل الحافة إلى الحشية ، ويتم تحضير أنبوب آخر بنفس الطريقة
يتم شد البراغي بعناية حتى لا يتشقق البلاستيك.
توصيل شفة الأنابيب البلاستيكية
لحام أنبوب بولي بروبيلين بالتجهيزات
المراحل الرئيسية:
- تحضير الأداة اللازمة.
- تخطيط خطوط الأنابيب.
- قطع الأنابيب.
- لحام الأنابيب والتجهيزات.
عادة ما يتم توصيل التركيبات والملحقات بالأنابيب البلاستيكية عن طريق اللحام. سيتطلب ذلك مكواة لحام خاصة مع عدة فوهات مناسبة في الحجم لأقطار الأنابيب والتجهيزات. قبل بدء اللحام ، سيكون من الضروري تنظيف المنطقة التي يدخل فيها التركيب. للقيام بذلك ، تتم إزالة رقائق الألومنيوم إذا تم استخدام أنبوب بطبقة من الألومنيوم.
لحام أنبوب بولي بروبيلين مع وصلة
ثم يتم تسخين تجهيزات أنابيب البولي بروبلين والأنبوب نفسه بالتساوي باستخدام مكواة لحام بفوهة مناسبة ومتصلة ببعضها البعض.
عند لصق أجزاء الأنابيب وقطع التركيب ، يجب تجنب دوران الأجزاء. يجب أن يتم تثبيت لحام العناصر بإحكام في وقت تبريدها. خلاف ذلك ، لن يكون الاتصال محكمًا وسوف يتسرب أثناء التشغيل.
مع التوصيل المشترك بأنبوب ماء معدني ، ستكون هناك حاجة إلى طريقة توصيل مختلفة ، بما في ذلك اللحام والتوصيل الملولب. عادةً ما يكون هذا الاتصال المشترك مطلوبًا عند توصيل معدات السباكة.
بادئ ذي بدء ، قبل بدء العمل ، قم بإيقاف تشغيل الرافعات واستنزاف المياه في النظام. بعد ذلك ، يتم تفكيك مصدر المياه القديم.
لتسريع تفكيك مصدر المياه القديم ، يمكنك ببساطة استخدام المطحنة - قطع الأنابيب المعدنية القديمة إلى قطع.
تظهر عملية اللحام بالتفصيل في الفيديو أدناه.
بعد اكتمال أعمال التفكيك ، من الضروري إزالة الصمامات القديمة وتنظيف جزء خط إمداد المياه المؤدي إلى الناهض بكابل والمضي قدمًا في تركيب صمام جديد. سيساعد هذا في تجنب حدوث انسداد في إمدادات المياه في هذا القسم القديم من إمدادات المياه.
قبل التثبيت ، من الضروري وضع المرشح على الخلاط. سيؤدي ذلك إلى إطالة عمر الغسالة ، والتي يمكن توصيلها بنظام تزويد المياه في هذا المكان.
بعد كل هذا ، يمكنك تثبيت تركيبات مدمجة. يتم توصيل الجزء المعدني الملولب بالخلاط ، ويتم لحام الجزء البلاستيكي بالأنابيب.
لحام وتركيب جزء منفصل من نظام الأنابيب
عند لحام أنبوب رئيسي للمياه مصنوع من مادة البولي بروبيلين ، فإنهم يحاولون دائمًا تثبيت أقسام فردية من إمدادات المياه في مكان به مساحة خالية كبيرة وعلى ارتفاع مناسب. للقيام بذلك ، ستحتاج إلى أدوات أساسية ورسم خط وترتيب العمل الصحيح.
عادةً ما يكون الجانب الأكثر صعوبة في اللحام موجودًا على الحائط بتركيبات زاويتين ، لذلك يتم لحامها أولاً وتثبيتها بمشابك أو أكمام وتد. بعد ذلك ، من تركيبات الزاوية ، يتم إجراء مزيد من التثبيت لأقسام الخط ، والانتقال إلى أعمال اللحام مباشرة بالقرب من الجدران.لسهولة التثبيت ، من الضروري توفير مكان مسبقًا لتركيب مكواة اللحام على حامل أو تنظيم تعليقها.
