هيكل خاص للأنابيب المعدنية والبلاستيكية والخصائص التقنية الرئيسية

أنواع الأنابيب المعدنية والبلاستيكية الخاصة بإمدادات المياه

يتم تقسيم جميع الأنابيب المعدنية والبلاستيكية بشكل مشروط إلى نوعين وفقًا لنوع تكوين المنتج:

• العناصر التي تحمل علامة PEX (البولي إيثيلين المتقاطع) ؛
• أنابيب PE-RT (بوليمر مقاوم للحرارة).

في المقابل ، يتم تصنيف جميع منتجات PEX ذات السلاسل الجزيئية المتشابكة على النحو التالي:

• PEX-A. لديهم حد أقصى لخطوة البرامج الثابتة بنسبة 85٪. قوي ومرن للغاية.
• PEX-B. درجة البرامج الثابتة 65٪. تتم معالجة الطبقات باستخدام silane. الأنابيب أقل مرونة ، مما يعني أن هناك قيودًا على الانحناء المسموح به.
• PEX-C. الميزة الرئيسية لمثل هذا الأنبوب هي التكلفة المناسبة. تعتبر منتجات PEX-C مثالية للتشغيل المستقيم دون الحاجة إلى ثني المواد.

توجد أنابيب PEX-D. تم تقليل إنتاجهم لأن المنتجات لا يمكنها التنافس مع الطرز الأكثر تقدمًا.

يتم تمييز جميع الأنابيب ، دون استثناء ، بعلامة خاصة. هو مكتوب بهذا الترتيب:

• الصانع؛
• شهادة أو GOST التي يتم تصنيع المنتجات وفقًا لها ؛
• نوع المادة وطريقة الخياطة (PP-R ، PE-R ، PE-X) ؛
• قطر المنتج بالإضافة إلى سمك جداره (يشار إلى المقطع العرضي بالملم ، في حالات نادرة بالبوصة) ؛
• الضغط الاسمي في البار
• نوع الوسيلة المنقولة (أنابيب المياه ليست مناسبة لإرسال المركبات العدوانية من خلالها) ؛
• رقم الدفعة وتاريخ تصنيع المنتج.

يتم تطبيق جميع العلامات على الأنبوب في النوع المستمر.

التركيب والتوصيل

عند تركيب نظام تدفئة / إمداد بالمياه ، يمكن للسيد ربط الأنابيب بطريقتين:

• باستخدام تركيبات الصحافة ؛
• باستخدام تركيبات ضغط المسمار.

يتم العمل مع استخدام الصحافة على النحو التالي:

• قطع قطعة الطوبا المرغوبة بمقص خاص ؛
• باستخدام جهاز المعايرة ، يتم قطع شطب داخلي عن العنصر المحضر (أحد نهاياته) ؛
• يتم نفس الشيء على الجزء الخارجي من الأنبوب ؛
• يقوم المعاير بمحاذاة الأماكن المجعدة المحتملة في تجويف المنتج ؛
• دفع عرقوب تركيب الصحافة حتى التوقف ؛
• أدخل الغلاف في المكبس وقم بتقليل مقابضه حتى نقطة التوقف.

تعتبر طريقة توصيل أنابيب البوليمر المعدنية هي الأكثر موثوقية.

إذا كان السيد يستخدم تركيبات ضغط لولبية ، فسيتم ربط العنصرين بالتسلسل التالي:

قطع القسم المطلوب من المنتج ؛
إزالة الشطب الداخلي والخارجي ؛
يتم تثبيت حلقة تجعيد وصمولة إحكام على الطرف المُجهز ؛
يتم دفع نهاية الأنبوب الثاني إلى عنصر الربط ؛
شد حلقة الضغط وصمولة التثبيت حتى تتوقف بحيث تغطي الحلقة ؛ هنا من المهم عدم بذل جهود حاسمة حتى لا يكسر الخيط ؛ يمكن إغلاق الاتصال بشريط فوم.

تركيب الأنابيب المعدنية البلاستيكية بيديك

يمكن تركيب الأنابيب المعدنية والبلاستيكية باليد. لا يوجد فرق جوهري من تركيب البلاستيك. لا يتطلب تركيب الأنظمة المصنوعة من PE-X أو البولي بروبلين أدوات أو معدات باهظة الثمن.

الأدوات والمواد اللازمة

لقطع وتجريد الأنابيب ، ستحتاج إلى قاطع أو مطحنة أنابيب خاصة ، ملف دائري.

للحام البولي بروبلين ، ستحتاج إلى مكواة لحام خاصة مع فتحات (انظر الصورة):

لتركيب النظام باستخدام التركيبات - مفتاحان قابلان للتعديل وكماشة ضغط (مكبس ميكانيكي يدوي).

الرسومات والرسوم البيانية

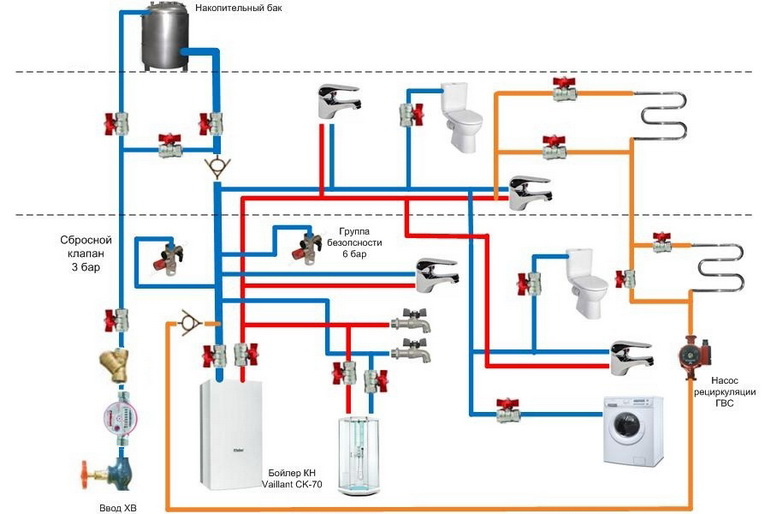

يجب أن يبدأ أي عمل برسم أو رسم تخطيطي. أولاً ، ارسم مخطط نظام السباكة ، واحسب كمية جميع المواد ، ثم قم بشرائها فقط. سيساعد ذلك على عدم شراء الكثير ووضع الأسلاك بالطريقة المثلى.

تكنولوجيا التركيب

قبل التثبيت ، من الضروري قطع الفراغات بالحجم المطلوب ، وتنظيف الأزيز.

يتم توصيل تركيبات الضغط بقطعة العمل بكل بساطة:

• يتم وضع الجوز المجعد غير المفكوك على قطعة العمل ؛
• يتم إدخال قطعة العمل في التركيب ؛
• يتم شد الجوز باليد. ثم شد بالمفاتيح حوالي دورة وربع.

يتم تثبيت تركيبات الضغط على النحو التالي:

• ضع كمًا في نهاية قطعة العمل ، أدخل البطانة الداخلية في قطعة العمل حتى تتوقف ؛
• أدخل التركيب بقطعة العمل في ملقط الضغط واضغط على مقابض الضغط حتى الإيقاف. سيكون هناك بصمات واضحة من مشابك الصحافة على الغلاف.

سير العمل

قبل اللحام بالانتشار ، امسح نهاية قطعة العمل بعناية من الغبار والأوساخ والرمل والأزيز والشحوم بالكحول.

يتم تثبيت الفوهة المرغوبة على آلة اللحام ، ويتم ضبط درجة حرارة التسخين على 260 درجة مئوية. يتم تسخين مكواة اللحام لمدة 6-8 دقائق ، ثم تحافظ على درجة الحرارة المطلوبة بنفسها.

يتم إدخال التركيب المطلوب ونهاية قطعة العمل في الفتحات ، ويتم تسخينها لمدة 6 ثوانٍ لقطر أنبوب يبلغ 20 مم ، وقطر 25 مم - 7 ثوانٍ ، وقطر 32 مم - 8 ثوانٍ.

أدخل قطعة العمل بسرعة كبيرة في التركيب حتى تتوقف ، اضغط عليها لمدة 10 ثوانٍ على الأقل. ثم لا يتم لمس الاتصال لمدة 7-8-10 دقائق - يُسمح للبلاستيك بالتبريد والبلمرة.

يمكنك مشاهدة تقدم العمل بالتفصيل على الفيديو الخاص بنا:

تركيب الميزات

إذا لم تكن هناك علامات حلقية واضحة من الكماشة الموجودة على الكم بعد العقص باستخدام ملقط الضغط ، فيجب قطع الوصلة وتجميعها باستخدام تركيبات جديدة وقطعة عمل جديدة. لا يمكن تركيب تركيبات جديدة على طرف أنبوب تالف.

يتم ثني فراغات البولي إيثيلين باستخدام آلة ثني الأنابيب أو آلة Volnov. يمكنك ثني قطعة العمل يدويًا - لكن نصف قطر الانحناء كبير.

كل 0.5-0.8 متر ، يجب تثبيت خط الأنابيب في حوامل مشابك خاصة - سيساعد ذلك في الحفاظ على شكله.

فحص السباكة

بعد تجميع النظام بأكمله ، من الضروري ملئه بالماء من الشبكة ، وإطلاق الهواء وفحص جميع التوصيلات. يمكنك لف جميع العقد المتصلة في ورق التواليت - ستكون قطرات الرطوبة مرئية جدًا عليها.

تحديد

تختلف المنتجات المعدنية والبلاستيكية في هذه الخصائص التقنية:

• انخفاض مستوى الموصلية الحرارية - 1300 مرة أقل من النحاس ، و 175 مرة أقل من الفولاذ ؛
• سمك الجدار 2 مم أو أكثر ، حسب حجم أنابيب المياه المعدنية البلاستيكية (المقطع) ؛
• مضاد للكهرباء الساكنة - لا يوجد توصيل للتيارات الشاردة ؛
• وزن عداد تشغيل منتج بقطر 16 مم. - 115 غرام ؛
• الإنتاجية - 0.113 لتر / متر خطي لمنتج بمقطع عرضي 16 مم ؛
• القوة عند التمزق المستعرض - 2880 ن ؛
• معامل خشونة الجدران الداخلية - 0.07 ؛
• مؤشر تمدد المعدن والبلاستيك هو 0.26x10-4 لكل s ؛
• الحد الأدنى للثني المسموح به للمنتج هو من 45 مم.

تركيب مواسير بلاستيك معدنيه

تعليمات خطوة بخطوة مع الصورة

1. قم بإعداد الأنابيب والأدوات - قطع البلاستيك المعدني وفقًا لنظام السباكة ، حدد التركيبات. تركيبات الضغط أو الضغط مثالية للتوصيل. أداة التركيب:
2. منشارا أو مقص أنبوب خاص ؛
3. معاير القطاعة
4. شريط قياس أو شريط قياس ؛
5. سكين؛
6. مفتاح الربط.
7. أقسام الأنابيب العملية بالمعاير.
8. قم بإزالة الجوز والحلقة من التركيب ، وضعها في قسم الأنبوب المشكل. بعد المعالجة ، يجب أن يكون القطع مستويًا ، ناعمًا ، بدون نتوءات. للقيام بذلك ، استخدم ملف دائري.
9. ضع أحد التركيبات على الأنبوب وقم بمحاذاة التركيب الموجود على التركيب.
10. قم بتثبيت الجوز الذي تم إزالته مسبقًا وحلقة التثبيت على الوصلة ، وشدها حتى تسمع فرقعة معينة. تحكم في توتر الصامولة - يمكن أن يؤدي الحمل الزائد إلى تجريد الخيوط ومن ثم يلزم استبدال الاتصال بالكامل.

الينابيع وطرق ثني الأنابيب الأخرى

غالبًا ما تكون الأنابيب مثنية للاستفادة من السطح الذي ينقل الحرارة.

فيما يلي بعض الطرق: الانحناء اليدوي.

1. ثني الأنابيب.
2. الربيع للانحناء.

يعد ثني الأنابيب يدويًا الطريقة الأكثر تكلفة ، والتي تتضمن الخطوات التالية:

ثني الأنبوب برفق إلى نصف قطر انحناء لا يزيد عن 20 درجة.

1. ثنيها أعلى قليلاً مرة أخرى.
2. قم بعمل مثل هذه الانحناءات عدة مرات (حوالي 15) حتى يتحول الأنبوب إلى الزاوية المطلوبة.

مع نفس الحركات السلسة والدقيقة ، يمكنك تقويم الأنبوب.

ماريا كورول ، خبيرة

بمساعدة زنبرك أو سلك ، يتم ثني الأنبوب المعدني البلاستيكي بشكل متساوٍ ودقيق:

ضع الزنبرك أو السلك داخل الأنبوب.

1. ثني الأنبوب بيديك إلى الزاوية المرغوبة.
2. قم بإزالة الزنبرك أو السلك بعناية.

أخطاء نموذجية في تركيب الأنابيب المعدنية والبلاستيكية

نتيجة الإجراءات غير الصحيحة أثناء التثبيت هي إزالة الضغط أو التسرب في المفاصل. الخطأ الأكثر شيوعًا هو الإفراط في إحكام ربط الصمولة ، مما يؤدي إلى تجريد الخيوط أو تمزق الأنبوب. خطأ شائع آخر هو القشط على أداة متخصصة مثل المشطوف والمعاير. يؤدي هذا غالبًا إلى تلف حلقات الختم ، مما لا يؤدي إلى تحسين جودة الاتصال. في الوقت نفسه ، يمكن التحقق من مستوى ضيق وقوة الاتصال ، لاكتشاف التسريبات والعيوب عن طريق اختبار الضغط.

اختبار ضغط أنابيب إمدادات المياه

الجزء الرئيسي من جهاز اختبار الضغط عبارة عن مضخة هيدروليكية تحدد الضغط المطلوب للاختبار الصحيح. هناك نوعان من أجهزة الضغط:

1. يدوي - يستخدم للتحقق من إمدادات المياه على نطاق صغير.
2. الأداة الكهربائية سهلة التشغيل وموثوقة ومتينة ولكنها باهظة الثمن. لذلك ، يتم استخدامه فقط للتثبيت الاحترافي.

سعر الأنابيب المصنوعة من المعدن والبلاستيك

تختلف تكلفة المنتجات حسب الشركة المصنعة والقطر. متوسط ​​أسعار مواسير أنابيب المياه المصنوعة من المعدن والبلاستيك في موسكو:

الصانع	البلد	السعر م / الخطي ($)
فالتيك	روسيا وايطاليا	من 1.5
أوفينتروب	ألمانيا	من 1.2
هنكو	بلجيكا	من 0.8
نانوبلاست	روسيا	من 0.7
كوماب	فرنسا	من 1.6

الأسعار موضحة للأنابيب التي يبلغ قطرها 16 مم. كلما زاد حجم المقطع العرضي للمنتج ، زادت تكلفته لكل متر طولي. بالإضافة إلى ذلك ، قد تختلف الأسعار قليلاً حسب منطقة البيع.

التقدم يبسط حياتنا تدريجياً ويجعل عملنا أسهل. مع ظهور جميع أنواع البلاستيك المتين الحديث ، بدأ استخدامها في خطوط الأنابيب ، كما تغيرت طرق تركيب أنظمة السباكة في مساكننا - الآن يمكننا بسهولة إجراء التثبيت بأنفسنا دون إشراك معدات معقدة ومتخصصين. لقد انتهى عصر خطوط الأنابيب الفولاذية.

نرحب بقارئنا العادي! في هذه المقالة سوف نتحدث عن ماهية الأنابيب البلاستيكية المعدنية للسباكة - أفضل مادة لأنظمة السباكة المنزلية.

المميزات والعيوب

الجوانب الإيجابية الهامة للمنتجات المعدنية البوليمرية هي:

• نعومة مثالية للجدران الداخلية ، مما يمنع غمر النظام ؛
• المتانة - تبلغ مدة خدمة أنبوب متعدد الطبقات من المعدن والبوليمر لإمداد الماء الساخن حوالي 50 عامًا ؛
• الخمول في التآكل والبيئات العدوانية ؛
• اللدونة الجيدة
• خفيفة الوزن ، مما يسهل نقل المنتجات وتركيبها ؛
• تركيب بسيط لأنظمة إمداد المياه الباردة أو الساخنة التي لا تتطلب أدوات معقدة ؛
• خصائص العزل الصوتي - نقل المياه عبر هذه الأنظمة يكاد يكون غير مسموع ؛
• جماليات.

مع خصائصها الإيجابية ، فإن الأنابيب المصنوعة من البلاستيك المعدني لا تخلو من العيوب. العيب الرئيسي هو معاملات التمدد المختلفة للبوليمر والطبقة المعدنية عند اختلاف درجات الحرارة. نتيجة لذلك ، يمكن أن ترتخي المفاصل بمرور الوقت ، مما يؤدي إلى حدوث تسريبات.

تخاف الأنابيب من الشمس ، لذلك يتم استخدامها لوضع الاتصالات الداخلية في شقة ، حمام ، منزل ريفي. يتسبب ضوء الشمس في تسخين وزيادة تمدد الأنبوب.في الوقت نفسه ، يتسبب الماء البارد في تقلص البوليمر. تقلبات درجة الحرارة غير مرغوب فيها لمثل هذه المواد.

خصائص أداء الأنابيب المصنوعة من المعدن والبلاستيك

عمر خدمة الأنابيب البلاستيكية

يتميز البلاستيك المعدني بمقاومة متزايدة للتآكل والخمول للمواد الكيميائية والبيولوجية الأكثر نشاطًا. المنتجات من هذا النوع لها معامل تمدد منخفض عند تسخينها ، لذا فهي أقل عرضة للتشوه من نظائرها الأخرى. يوفر المصنعون ضمانًا للمنتجات المثبتة:

• عند درجة حرارة 95 درجة مئوية - فترة الضمان 25 سنة ؛
• عند درجة حرارة 20 درجة مئوية - مدة الضمان 50 سنة.

أفضل مصنعي الأنابيب المعدنية والبلاستيكية

فيما يلي أفضل الشركات المصنعة للأنابيب المعدنية والبلاستيكية:

• Henco (Henko) ، شركة بلجيكية. الأنابيب الخاصة بهم هي واحدة من المنتجات متعددة الوظائف ، والحديثة ، والموثوقة للغاية المتوفرة في السوق اليوم ؛
• Oventrop - الشركة المصنعة للأنابيب البلاستيكية Oventrop هي واحدة من أكبر المبتكرين في حل المشكلات القديمة للتدفئة وإمدادات المياه ؛
• pex. البولي إيثيلين المتقاطع جزيئيًا مناسب لأنظمة إمداد المياه (الساخنة والباردة) ، "الأرضيات الدافئة" ، وللتدفئة المركزية ؛
• Rehau. تتميز منتجات Rehau بجودة عالية ومتينة ، وهي الميزة الرئيسية في اختيار مادة للسباكة والتدفئة ؛
• يونيبيب. إن هياكل أنابيب Unipipe معروفة بسعرها الجذاب وأدائها الموثوق به ، لذلك فإن استخدام هذه المنتجات سيكون اقتصاديًا وآمنًا.
• فالتيك. تلبي الأنابيب التي تصنعها شركة Valtec جميع أنواع المتطلبات لبناء وتركيب أنظمة السباكة والتدفئة ، مما يمثل منتجًا عالي الجودة.

ما درجة الحرارة والضغط الذي يمكن أن تتحمله الأنابيب البلاستيكية

الأنبوب المصنوع من البلاستيك المعدني ، فيما يتعلق بأنواع المواد الأخرى ، له عدد من المزايا:

1. يتحمل درجات حرارة عالية تصل إلى 95 درجة مئوية.
2. ضغط العمل من 10 أجهزة الصراف الآلي.
3. انتشار الأكسجين 0 جم / م 3 في اليوم.

اللوائح والشهادات

في بلدنا ، السوق مليء بالبضائع من مختلف الشركات المصنعة للأنابيب المعدنية والبلاستيكية. تضمن معظم الشركات الجودة ، لكن كل شركة تضع شرطًا للمستهلكين: الامتثال لتعليمات المصنع.

يوجد في روسيا مستندات للتحكم في جودة الأنابيب المعدنية والبلاستيكية:

• SP 41-102-98 - قواعد تصميم وتركيب خطوط الأنابيب المعدنية والبلاستيكية لأنظمة التدفئة ؛
• SP 40-103-98 - قواعد تصميم وتركيب إمدادات المياه الساخنة والباردة.

تعليم خط الأنابيب

تخفي الأرقام والأحرف والتسميات الأخرى الموجودة على سطح الأنبوب المعدني والبلاستيك بيانات المنتج. يحق للمصنعين تحديد تسمياتهم في وضع العلامات ، ولكن يجب أن تحتوي البيانات الرئيسية على المعلومات التالية:

• اسم الشركة المصنعة
• شهادة المطابقة؛
• درجات البولي إيثيلين (PP-R - البولي بروبلين ، PE-R - البولي إيثيلين ، PE-X - البولي إيثيلين المتصالب) ؛
• قطر الأنبوب وسمك الجدار بالضرورة ؛
• الضغط الاسمي عند درجة حرارة محتوى +20 درجة ؛
• ثم هناك دلائل توضح ما إذا كان هذا الأنبوب مناسبًا للمياه التي ستستخدم في الشرب ؛
• يشير آخر نقش على الأنبوب إلى الدُفعة وتاريخ الإنتاج.

الخصائص التقنية للأنابيب المعدنية والبلاستيكية

أولاً ، تتميز أنابيب الإمداد بالمياه والتدفئة المصنوعة من البلاستيك المعدني بالقوة الممتازة ، والتي تتحقق بالتسلسل الصحيح لطبقات البلاستيك والمعدن. ثانياً ، هذه الأنابيب تتحمل الضغط العالي ودرجة الحرارة.

فيما يلي المواصفات المحددة للأنابيب بأقطار مختلفة.

اسم المؤشر / القطر (مم)	16	20	26
مادة الطبقة الداخلية	PEX-B
مادة الطبقة الخارجية	PEX-B
القطر الداخلي (مم)	16	20	26
سماكة طبقة الألمنيوم (مم)	0,23	0,23	0,23
طول الملف (م)	100	100	100
وزن متر واحد من الأنابيب (كجم / م)	0,115	0,14	0,25
درجة الحرارة عند ضغط تشغيل 10 بار	0-95	0-95	0-95
درجة الحرارة عند ضغط تشغيل 25 بار	0-25	0-25	0-25
الحمولة القصوى قصيرة المدى	130	130	130
أقصى ضغط عند t = 20 درجة مئوية ، بار	94	73	86
تشوه الأنبوب أثناء التسخين إلى درجة حرارة (120-3 درجة مئوية) خلال (60 + 1) ،٪	0,81	0,81	0,81
خشونة	0,006	0,006	0,006
أكبر نصف قطر ممكن عند الانحناء يدويًا ، مم	80	100	130
أكبر نصف قطر ممكن عند الانحناء باستخدام بندر الأنبوب ، مم	45	60	95
