تدفئة تحت الأرضية تحت صفح على أرضية خرسانية: الفروق الدقيقة في التصميم والتركيب

الكابلات الكهربائية

متى كهربائي التدفئة تحت الأرضية هي أن الكبل الكهربائي يحول الكهرباء إلى حرارة. يمكن استخدام الكابلات أحادية المركز وثنائية النواة هنا. في شقة ومنزل خاص ، يوصى بتركيب كبل ثنائي النواة ، فكلما زادت سهولة التثبيت واستهلاك الكهرباء أقل مما هو عليه عند استخدام كابل أحادي النواة. ولكن في هذه الحالة ، هناك احتمال لفشل النظام في حالة تلف قسم الكبل أو حدوث سخونة محلية مفرطة. هذا هو السبب في أنه من الأفضل استخدام كبل ذاتي التنظيم ، والذي يتحكم بنفسه في درجة الحرارة على طول الكابل بالكامل. إذا كانت درجة الحرارة في بعض المناطق يتجاوز القاعدة ، ثم في هذا المكان تزداد المقاومة على الفور ، وبالتالي تنخفض درجة الحرارة إلى المستوى المطلوب.

وضع الكابلات الرطبة والجافة تحت صفح

قبل البدء في تثبيت أرضية الكبل الكهربائي بيديك ، يجب عليك تحضير السطح بعناية. يتم تنظيف الأرضية وتسويتها إذا لزم الأمر. بعد تسوية الأرضية ، تحتاج إلى وضع العزل الحراري وعمل ذراع التسوية باستخدام شبكة تقوية. بعد أن تجف طبقة التسوية تمامًا ، يتم تثبيت شريط التثبيت ويتم وضع الكابل الكهربائي. بعد تركيب منظم الحرارة وجهاز الاستشعار ، يتم فحص أرضية الكابل للتأكد من قابليتها للتشغيل دون عطل. ثم يمكنك البدء في صب ذراع التسوية. بعد أن يجف ، بعد حوالي شهر ، يمكنك وضع صفيحة.

أسهل خيار لعمل تدفئة أرضية كهربائية في المنزل هو حصيرة التدفئة. في هذه الحالة ، يتم تبسيط التثبيت إلى حد كبير ، نظرًا لأن الكبل مثبت بالفعل على الشبكة ولا يلزم وجود ذراع التسوية. مزايا هذا النوع من التدفئة الأرضية الكهربائية:

• متانة. يمكن أن تستمر هذه الأرضية على الأقل لمدة 20 عامًا ؛
• الموثوقية؛
• سهل التركيب
• درجة حرارة أرضية قابلة للتعديل.

تعليمات مرئية بالفيديو لتركيب الحصائر:

تشمل عيوب خيار الأرضية الدافئة هذا إشعاعًا كهرومغناطيسيًا ضئيلًا وتكاليف الطاقة.

أرضية ساخنة بالماء

إنها طبقة من الكعكة. تعتبر الطبقة الأولى مقاومة للماء ، فهي تنتشر على قاعدة الأرضية. بمساعدة شريط المثبط ، يتم التخلص من إمكانية توسيع ذراع التسوية تحت الأرضية. من الضروري وضع الشريط حول محيط الغرفة بالكامل. بعد العزل المائي ، يمكنك وضع طبقة عازلة للحرارة وبعد ذلك فقط عمل ذراع التسوية. يتم تثبيت غطاء الأرضية فوق الهيكل.

فطيرة أرضية ساخنة بالماء: ذراع تسوية خشن مستوي ، مانع لتسرب المياه ، رغوة البوليسترين ، أنابيب على شريط التثبيت ، ذراع التسوية الأسمنتية ، الأرضيات

ينشأ التسخين من دوران الماء الدافئ الذي يتدفق عبر الأنابيب. سماكة أرضية الماء الساخن مستخدم يكون من 5 إلى 15 سم، وهو عيب نظام التدفئة الأرضية هذا ، حيث ينخفض ​​ارتفاع السقف. أيضًا ، تشمل العيوب التثبيت المعقد والإصلاحات الإشكالية في المنزل في حالة فشل النظام. تشمل المزايا الموثوقية والسلامة والكفاءة.

نصائح لاختيار صفح

لقد سمع الكثير عن هذه الخاصية المميزة - التوصيل الحراري. هذه هي قدرة المادة على نقل أو الاحتفاظ بالحرارة التي تمر عبرها.

من المهم ألا يتجاوز معامل التصفيح هذا 0.15 متر مربع × ك / دبليو. الشرط الثاني هو الامتثال لنظام درجة حرارة التسخين ، ويجب ألا تتجاوز درجة حرارة سطح الأرض 26 درجة ، وإلا فإن تبخر تركيبة الفورمالديهايد الملزمة للصفائح يبدأ ، وهو أمر غير آمن للبشر

يمكن منع هذا الموقف عن طريق تثبيت منظم حرارة أو مبرمج للتحكم تلقائيًا في تدفئة الأرضية. عند شراء صفح ، يجب عليك بالتأكيد التعرف على خصائص أدائها.

أنواع التدفئة تحت البلاط واختلافها

يمكن تقسيم جميع أنواع التدفئة الأرضية إلى فئتين رئيسيتين:

• الماء من التدفئة
• الكهرباء.

يوجد نوعان من التدفئة تحت الأرضية للشقق والمنازل: ماء وكهرباء

أيهما أفضل؟ وعليك أن تنظر. إذا أخذنا التكاليف في موسم التدفئة ، فسيكون الماء أرخص. لكنه يتطلب الكثير من تكاليف التركيب ، ولا يمكن أن يصلح في كل مكان. والنقطة ليست فقط في زيادة الحمل على السقف ، والحقيقة أنه لا يمكن تثبيته في كل مكان.

أرضية ساخنة بالماء

عادة ما يتم توصيل الأرضية المسخنة بالماء بنظام التدفئة. يتم وضع أنابيب البوليمر الطويلة في ذراع التسوية وتوصيلها من خلال مجمع بمصدر إمداد سائل التبريد. إذا كان لديك منزل خاص أو تدفئة فردية في شقة ، فيمكنك عمل هذا النوع من التدفئة الأرضية. تحتوي بعض المباني الجديدة أيضًا على رافعات خاصة لتوصيل أرضية ساخنة بالماء. هذه ليست كل المشاريع ، ولكن هناك بعض.

أي تدفئة تحت الأرضية أفضل من حيث الكفاءة في التشغيل؟ ماء

في المنازل العادية مع أي نوع من أسلاك التدفئة ، من المستحيل توصيل الأرضية الدافئة بالناهض. لن يعمل فقط على الأرجح من خلال سطح الجذع ، ولكن أيضًا سيجمد جميع الجيران. بعد كل شيء ، الأرضية المسخنة بالماء هي عشرات الأمتار من أنبوب رفيع. لم يتم تصميم التسخين التقليدي لمثل هذه المقاومة الهيدروليكية. إنه ببساطة لن يكون قادرًا على توفير معدل التداول المطلوب. سيكون الماء باردًا بالفعل في نصف الدائرة وسيذهب المبرد تمامًا إلى الجيران. وتكلفة جهاز تسخين المياه كبيرة إلى حد ما. انظر بنفسك: ذراع التسوية مع العزل + الأنابيب + المعدات الهندسية (على الأقل تحتاج إلى مشعب مع وحدة خلط) + ترموستات. بالإضافة إلى ما لا يقل عن شهر لإنشاء هذا الاقتصاد بأكمله.

الربط الكهربائي

تعتبر التدفئة الأرضية الكهربائية أبسط من حيث التوصيل والتركيب - هناك أنواع مختلفة من عناصر التسخين التي يمكن استخدامها مع ترتيبات أرضية مختلفة وأنواع مختلفة من الأرضيات. ولكن هناك أيضًا قيود هنا: حد استهلاك الطاقة المخصص لشقة أو منزل خاص وحالة الأسلاك. بالطبع ، يمكنك محاولة زيادة الحد وتغيير الأسلاك. إذا كنت حقًا في حاجة إليها ، فمن الممكن في كل مكان تقريبًا. لكن هذا ، مرة أخرى ، هو الوقت والتكلفة.

ما هي تدفئة الأرضية التي تختارها إذا كنت بحاجة إلى تشغيلها بسرعة؟ كهربائي

إذا كانت هناك طاقة كافية وكانت الأسلاك في حالة جيدة ، فيمكن وضع بعض أنواع التدفئة الأرضية وتوصيلها في غضون يوم واحد فقط. إنه حقيقي تمامًا في غرفة واحدة. ما الذي يمكن أن يتوقف؟ ارتفاع استهلاك الكهرباء التي أصبحت باهظة الثمن.

بشكل عام ، يوجد تدفئة أرضية كهربائية:

• للوضع في مقرنة (كابل التدفئة) ؛
• تحت البلاط (حصائر الكابلات) ؛
• تحت صفح ، مشمع ، سجاد وأغطية أخرى متوافقة مع التسخين (أرضيات عازلة للحرارة بفيلم).

كما ترى ، هناك حلول لكل مناسبة تقريبًا. تختلف طرق التثبيت ووقت التثبيت والتكاليف.

لبديل

هناك أيضًا "خيار متوسط" - أرضيات كهربائية سائلة. هذا نظام تدفئة أرضي محلي من الأنابيب مع ناقل حراري (مغلق) مع سخان مدمج في الأنابيب. وهي موضوعة مثل أرضية مائية في ذراع التسوية ، وهي متصلة ليس بالتدفئة ، بل بالكهرباء.

الفكرة ليست سيئة ، لكن السعر غير مشجع ، فضلاً عن انخفاض قابلية الصيانة للنظام. أنابيب في ذراع التسوية تحتوي على سائل تبريد وعنصر تسخين. إذا انكسر شيء ما ، فإن التدفئة تنتهي. على الرغم من أنه خيار جيد للغاية كبديل.

المشابك الاتصال

يستخدم هذا العنصر على النحو التالي:

• يتم ثقب مركز شريط التسخين بطرف المخرز أو الثقب ، حيث يتم إدخال طرف المشبك ؛
• يتم تثبيت المشبك بحيث يكون الجزء المطول منه على الجانب حيث يوجد الجزء النحاسي.

قبل اللحام ، من الضروري إزالة الطبقة البلاستيكية الواقية من جهات الاتصال بحيث يصبح السطح المعدني لعنصر التسخين خاليًا. في هذه الحالة ، يتم استخدام مكواة لحام ، حيث يتم تسخين البلاستيك إلى درجة حرارة حوالي 50 درجة مئوية ، ليتم تنظيفها بعد ذلك بسكين عادي.

عند نقطة الاتصال ، يتم لحام سلك كهربائي نحاسي تم شراؤه مسبقًا ، ويبلغ حجم المقطع العرضي 2.5 متر مربع. مم. يتم لصق مكان اللحام بمساعدة شريط لاصق فني للعمل مع الأسلاك الكهربائية. يجب ألا تقل أبعاد الشريط اللاصق المستخدم عن مربع 5 × 5 سم.

يتم توصيل الأجزاء الفردية من فيلم الأشعة تحت الحمراء بالتوازي ، ويتم توصيل جميع كبلات الإخراج بحافلة واحدة

في هذه الحالة ، من المهم عدم الخلط بين "صفر" و "طور" ، وبالتالي من الأفضل استخدام الأسلاك الملونة أو تدوين الملاحظات المناسبة

تم وضع الأسلاك بطريقة لا يؤدي توترها المفرط إلى حدوث تشوهات في فيلم الأشعة تحت الحمراء والنظام بأكمله. من الأنسب عمل هامش في شكل حلقات من أجل الحصول على تسخين تحت الأرضية للكابل موثوق به تحت الصفيحة التي لا تتشوه في ظل عمليات الإزاحة المحتملة. في الأماكن التي توجد فيها الأسلاك بالقرب من العتبات وألواح القاعدة ، يجب وضعها في أنبوب مموج. يتم إنشاء الانتقال السلس من تسخين تحت الأرضية للفيلم إلى أنبوب مموج باستخدام شريط لاصق.

يتم توصيل التأريض عن طريق القياس مع الكابلات السابقة ، كما يتم إرسال الكابل إلى الأرض من خلال أنبوب مموج.

يجب وضع المستشعر الحراري في وسط الأرضية الدافئة ، حيث ستكون درجة حرارة التدفئة في هذه المرحلة هي الأعلى. هذه هي الطريقة الوحيدة لحماية الفيلم الحراري من الحرارة الزائدة. يوجد المستشعر داخل الطبقة. لتجنب اختلاف الارتفاع عند هذا المستوى ، من الضروري قطع مادة العزل الحراري وإدخال المستشعر فيها. في هذه الحالة ، يجب أن يتم التثبيت باستخدام شريط البناء.

أي تدفئة تحت الأرضية هي كهرباء أو ماء أكثر ربحية

بشكل عام ، تعتمد تكاليف التدفئة بشكل أساسي على كمية الحرارة التي يفقدها المنزل أو الشقة. لذلك ، لتقليل التكاليف ، يتم وضع سخان في مخطط الأرضية. لكن تكلفة الطاقة هي أحد مكونات التكلفة. ثم هناك تكاليف التركيب.

أي تدفئة تحت الأرضية أكثر اقتصادا في مرحلة التشغيل؟ عند استخدامها ، تكون الأرضية المسخنة بالماء أرخص. عادة ما يتم تركيبه بالإضافة إلى المشعات كمصدر إضافي للحرارة. في كثير من الأحيان - هو التدفئة الوحيدة. على أي حال ، لا يزال النظام يعمل - مع وجود أرضية دافئة أو بدونها ، يحتاج إلى توفير كمية الحرارة المطلوبة. إذا لم يكن هناك تدفئة تحت الأرضية ، فسوف تمر المزيد من الحرارة عبر المشعات.

مخطط تكلفة التدفئة تحت الأرضية. لكن تكلفة الجهاز الكهربائي مرتفعة للغاية. على ما يبدو مأخوذة عن كابل في ذراع التسوية

ماذا عن التدفئة الأرضية الكهربائية؟ عادة ما تكون مطلوبة كوسيلة لزيادة الراحة أو عندما لا تتكيف التدفئة الرئيسية مع المهمة في أبرد فترة. تركيب العناصر الكهربائية أسهل بكثير ، ولا يتطلب مثل هذه التكاليف العالية. إذا كانت القاعدة صلبة ومتساوية ، يتم وضع حصائر الكابلات وأرضية الفيلم مباشرة تحت الطلاء. حصائر في طبقة من الغراء ، ومسخن فيلم على ركيزة ، حتى لو كان سخان كابل يلائم ذراع التسوية. يكون الحد الأدنى لطبقة ذراع التسوية أقل مما هو عليه عند استخدام الأنابيب المزودة بحامل حراري ، مما يعني تكاليف أقل.

الاختيار الصحيح للصفح

عند التخطيط لوضع أرضية ساخنة تحت الصفائح ، من الضروري تحديد الطلاء المستخدم بشكل صحيح. في الوقت نفسه ، ليس من الصعب تحديد المادة الأفضل للتدفئة الكهربائية. عند اختيار غطاء الأرضية ، من الضروري مراعاة معامل المقاومة الحرارية.كلما ارتفع هذا المؤشر ، كانت خصائص العزل الحراري للرقائق المختارة أفضل. الحد الأدنى لمؤشر المقاومة الحرارية للأرضية الخشبية التي سيتم تحتها تدفئة أرضية كهربائية هو 0.15 متر مربع. * K / W.

أسهل طريقة هي وضع صفيحة بمفاصل رئيسية ، لكن تقنية وضع المادة اللاصقة ستتطلب استخدام ركائز باهظة الثمن ، مما يؤدي إلى زيادة كبيرة في ميزانية العمل ، وبالتالي تقل كفاءة تدفئة الغرفة.

السمة المهمة هي مؤشرات درجة حرارة التسخين المحددة. دون الإضرار بخصائص المادة ، يجب تسخين سطحها إلى 30 درجة على الأقل

وفقًا لذلك ، اعتمادًا على فئة درجة الحرارة المختارة للطلاء ، سيكون من الضروري في المستقبل تكوين مستشعرات درجة الحرارة التي تتحكم في تشغيل التدفئة الأرضية الكهربائية.

اليوم ، تقدم العديد من الشركات المصنعة للعملاء صفيحة خاصة مصممة للاستخدام مع مواد الأرضيات الساخنة. سيكون لمثل هذا الطلاء علامة خاصة ، مما يبسط إلى حد كبير اختيار المواد.

الركيزة للتدفئة تحت البلاط

يعد اختيار الطبقة السفلية المناسبة للأرضيات الخشبية للتدفئة الأرضية أمرًا بالغ الأهمية لكفاءة نظام التدفئة الأرضية الكهربائية.

خصائص الركيزة (السمات المميزة):

• انعكاسية عالية
• مقاومة التغيرات في درجات الحرارة ؛
• سلامة البيئة.

السماكة المثلى هي 1.5-3 مم.

ما الأساس الذي يمكن استخدامه لصفائح التدفئة تحت الأرضية؟

البوليسترين المبثوق مع ثقب ؛

ركيزة البوليسترين Arbiton Izo Floor Thermo (بولندا) ، والتي تتميز بوجود نظام من المزاريب والثقوب.

تقدم العديد من الشركات المصنعة ركيزة خاصة لصفائح التدفئة تحت الأرضية. على سبيل المثال ، يوجد في خط الخطوة السريعة ركائز: Unisound Pro و Transitsound Ultra و Uniclic Plus. توزع البطانات السفلية الخاصة الحرارة بشكل متساوٍ على سطح الأرض.

Penofol ، الفلين التقني ، المعزول - يمكن استخدامه كركيزة فقط عند تركيب كابل كهربائي للتدفئة تحت الأرضية تحت صفح (كبل أو حصائر تدفئة).

الانتباه. عند تثبيت فيلم تحت البلاط ، يحظر استخدام Penofol

هل من الممكن وضع أرضية دافئة تحت الصفيحة

ما مدى أمان وضع صفح على سطح تدفئة ، هل مثل هذا "الحي" ضار؟

يتكون اللوح الرقائقي من جزأين: طلاء أمامي من البوليمر ولوح MDF يعمل كقاعدة. يكمن الخطر الرئيسي في تكوين MDF. الحقيقة هي أن الفورمالديهايد سيؤدي وظيفة الموثق هنا. نظرًا لحقيقة أن تركيزها منخفض ، يمكن استخدام الصفيحة حتى في غرف الأطفال. ومع ذلك ، حتى في الحالة العادية (غير المسخنة) ، تنبعث الصفيحة قدرًا معينًا من هذه المادة (ضمن القاعدة المسموح بها) ، وهي آمنة تمامًا للمستخدمين.

عندما يتم تسخين اللوح ، تزداد كمية الفورمالديهايد المنبعثة. وكلما ارتفعت درجة حرارة السطح الساخن ، زادت كثافة عملية إطلاق الفورمالديهايد. يسبب تأثيره أعراضًا مشابهة لأعراض التسمم: الغثيان والصداع والتهاب الجهاز التنفسي.

المصنعون الذين يقدرون سمعتهم ، يراقبون مستوى الفورمالديهايد في منتجاتهم ، أولئك الذين يقدمون طلاءات رخيصة لا يمكنهم ضمان سلامتها. وبالتالي ، من المستحيل شراء صفح رخيص والحصول على طلاء عالي الجودة وآمن.

فيلم الأشعة تحت الحمراء

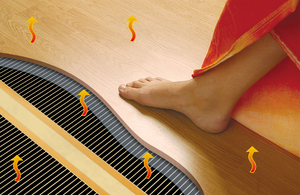

يعد التسخين الأرضي للأفلام بالأشعة تحت الحمراء هو أحدث تطور ناجح في مجال تدفئة الأرضية. ينتشر فيلم الأشعة تحت الحمراء على قاعدة عاكسة للحرارة. بعد ذلك مباشرة ، يمكنك المتابعة لتركيب طلاء النهاية.

يتميز فيلم التدفئة تحت الأرضية بالكثير من المزايا:

1. متانة؛
2. الموثوقية؛
3. سهولة التركيب؛
4. عدم وجود إجراءات إصلاح إضافية ، مثل صب ذراع التسوية ؛
5. سرعة تركيب عالية.يمكنك وضع الصفيحة على الفور بعد وضع التسخين تحت الأرضية للفيلم ؛
6. نظرًا لأن سماكة التسخين تحت الأرضية للفيلم ضئيلة ، فلن تؤثر على ارتفاع الأسقف ؛
7. استهلاك لطيف للكهرباء.

هناك أيضًا جوانب سلبية لنسخة الفيلم للتدفئة الأرضية:

• يجب أن تكون قاعدة التركيب مستوية تمامًا ؛
• لا يمكن تثبيت فيلم تدفئة تحت الأرضية إلا في المنزل الذي لا تكون فيه الرطوبة عالية جدًا ؛
• غالي السعر.

تركيب تدفئة أرضية بالأشعة تحت الحمراء

كعكة فيلم التدفئة تحت البلاط

من الصعب تحديد خيار الأرضية الدافئة الذي لا يزال من الأفضل اختياره. ولكن إذا قمت بتحليل جميع الإيجابيات والسلبيات ، فيمكن اعتبار تدفئة الأرضية بالأشعة تحت الحمراء الخيار الأفضل.

قبل تثبيت التدفئة الأرضية تحت فيلم الأشعة تحت الحمراء ، تحتاج إلى حساب مقدار الفيلم الحراري والركيزة العاكسة التي ستحتاج إليها. تتوافق مساحة الركيزة مع مساحة الأرضية في المنزل التي سيتم فيها التدفئة ، والأفلام الحرارية تحتاج إلى أقل ، حيث لا يمكن وضعها تحت الأثاث.

من المواد والأدوات التي ستحتاجها:

1. منظم الحراره؛
2. جهاز استشعار درجة الحرارة؛
3. مجموعة التدفئة تحت البلاط
4. دعم عاكس حراري
5. محمي فيلم؛
6. مفك براغي؛
7. كماشة؛
8. مقص؛
9. سكوتش؛
10. سكين.

يتم تنظيف وتجفيف قاعدة تركيب الأرضية الدافئة تمامًا. ثم يتم وضع مادة العزل الحراري

من المهم جدًا ألا تحتوي على رقائق الألومنيوم ، لأن الألومنيوم غير مقبول للأرضيات تحت الحمراء. يتم تثبيت أجزاء من الفيلم على بعضها البعض بشريط لاصق

بعد ذلك ، يتم تحديد المكان الذي سيوضع فيه منظم الحرارة.

يتم قطع أرضية الفيلم أولاً إلى شرائح بالحجم المطلوب. لتقليل التشذيب ، من الأفضل وضع طول الغرفة في المنزل. لا ينبغي الضغط على الشرائط بإحكام. من الأفضل الحفاظ على المسافة بينهما عند 10 مم ، والمسافة من الشرائط إلى الحائط حوالي 50 مم. لا تنس أن الشريط النحاسي يجب أن يكون في الأسفل.

سيقلل موقع نقاط التلامس بالقرب من الجدار الذي سيتم تثبيت منظم الحرارة عليه من طول الأسلاك للاتصال. يتم توصيل الشرائط بشكل متوازٍ ، وبفضل ذلك يمكن إخفاء الأسلاك تحت اللوح الأساسي.

بعد النظر في جميع خيارات التدفئة تحت الأرضية ، وتقييم مدى تعقيد تركيبها ، ومقدار تكلفتها ، وغيرها من الميزات ، يمكننا أن نستنتج أنها أكثر ملاءمة لغرفة معينة في المنزل. إذا كنت تخطط لتثبيته بنفسك ، فعليك اتباع نصيحة المحترفين واتباع التعليمات. أضف تعليقاتك وآرائك!

أي تدفئة تحت الأرضية من الأفضل اختيارها للأرضيات الخشبية - نصيحة مهنية

خيارات التدفئة تحت البلاط للصفح

هل توجد قيود على اختيار نوع عنصر التسخين؟ بشكل عام ، لا. يمكنك استخدام تسخين المياه أو كابل التدفئة الكهربائية ، والحصير منه ، ووضع عناصر التسخين في ذراع التسوية. لكن ذراع التسوية هو عمل كثيف العمالة ، ويتطلب استثمارات كبيرة والكثير من الوقت. بالإضافة إلى ذلك ، فإن كفاءة هذا التسخين منخفضة ، حيث يتم تسخين ذراع التسوية ، ويتم تسخين الصفيحة منه.

يعد تركيب صفح على أرضية دافئة للفيلم أمرًا بسيطًا - ما عليك سوى إصلاح عنصر التسخين (بشريط لاصق) وتوصيله كهربائيًا وإخراج الأسلاك. وضع الغطاء في الأعلى

هناك خيارات تثبيت أسرع. إنها أكثر اقتصادا ، حيث يتم تسخين الصفيحة مباشرة ، وليس ذراع التسوية تحتها. الأكثر ملاءمة الكلمة الدافئة الأشعة تحت الحمراء في هذا الصدد. يمكن أن ينتشر على قاعدة مسطحة (أي) ، ويسرق على الفور صفيحة من الأعلى. يمكنك تركيب هذا النوع من التدفئة تحت الأرضية للصفائح في غرفة واحدة بيديك في نصف يوم. إذا لم يكن لديك أي خبرة على الإطلاق - في يوم واحد. عادةً ما يستغرق الجزء الكهربائي وتركيب المستشعرات الحرارية معظم الوقت. ما تبقى من تركيب فيلم تدفئة تحت البلاط بسيط للغاية.

يمكنك عمل أرضية دافئة تحت الصفائح ومن كابل التدفئة. ولكن يجب وضعها في لوحات خاصة

الخيار الثاني للتثبيت السريع لأرضية دافئة تحت صفح هو كابل تدفئة.ولكن هنا ستكون هناك حاجة إلى نظام خاص. يتم وضع الكبل في أحواض معدنية لتبديد الحرارة ، والتي يتم وضعها في ركيزة عازلة للحرارة. يتم وضع صفح في الأعلى. بشكل عام ، أصبح النظام أكثر تكلفة - بسبب تكلفة اللوحات.

اختيار صفح للتدفئة الأرضية

لا يوفر كل نوع من أنواع الرقائق للتثبيت على التدفئة تحت الأرضية. قبل أن تشتري المواد وتبدأ في وضعها بيديك ، عليك أن تعرف بالضبط أي صفائح تختارها بشكل أفضل. ولهذا هناك خصائص معينة:

1. قوة جيدة وسماكة اللوح 8-10 مم ؛
2. يجب أن تشير العلامة إلى أن هذا الصفيح مخصص للوضع على أرضية دافئة ؛
3. يشير رمز H2O إلى أن الصفيحة مناسبة لأنظمة تسخين أرضية المياه ؛
4. من الضروري تقييم المقاومة الحرارية للصفائح. يمكن العثور على قيمتها في جواز السفر ؛
5. تشير العلامة أيضًا إلى درجة الحرارة القصوى لتسخين غطاء الأرضية هذا. يجب أن تكون درجة الحرارة 25 درجة مئوية على الأقل ؛
6. إمكانية وضع الصفيحة مع وضع اللاصق وبمساعدة الأقفال. لكن خبراء التثبيت ما زالوا يوصون باختيار الخيار بالغراء.

لدينا فيديو قصير عن الموضوع:

أي تدفئة أرضية كهربائية أفضل للصفائح

هناك ثلاثة أنظمة تدفئة أرضية كهربائية يمكن استخدامها للتركيبات السفلية:

1. تدفئة أرضية الكابلات

كابل مقاومة التسخين غير ملفوف من الملف. يحسب المستخدم بشكل مستقل طوله ويحدد طريقة التمديد. يتم تثبيت الكبل الموضوع على أشرطة خاصة مع مشابك أو على شبكة معدنية.

يتطلب تركيب أرضية الكبل جهاز ربط إلزاميًا. يصل ارتفاع (سمك) ذراع التسوية إلى 40 مم ، وهو العامل الرئيسي الذي يحد من توزيع أنظمة كابلات التدفئة الأرضية.

بناءً على المعلمات الفيزيائية والخصائص التقنية للنظام ، من الممكن تبرير عدم جدوى استخدام نظام الكابلات للصفائح:

ارتفاع استهلاك الطاقة ، يقع جزء كبير من تكاليف الطاقة على تسخين ذراع التسوية نفسه ؛

أعلى ، مقارنة بالأنظمة الأخرى ، تعقيد التحكم في درجة الحرارة ؛

الحاجة إلى معرفة الموقع الدقيق للأثاث لتجنب ارتفاع درجة حرارة الأرضية.

يتم تركيب الكبل أسفل الصفيحة بنفس طريقة تركيب تدفئة أرضية تحت البلاط. وبسبب وجود ذراع التسوية السميك ، لا توجد خصوصية في تركيب الصفيحة نفسها.

2. الحصائر الحرارية (حصائر التدفئة الأرضية)

نظام التدفئة تحت الأرضية ، حيث يتم وضع كابل التدفئة في البداية في حصائر. الميزة المميزة هي أن الحصائر تستخدم كبلًا أرق مثبتًا على مسافة معينة ، مما يلغي حساب خطوة التمديد.

يتم تركيب الحصائر الكهربائية بسرعة ، ويتم تقليل سمك ذراع التسوية بمقدار 5-10 مم. ومع ذلك ، من وجهة نظر تركيب أرضية دافئة تحت صفح ، فإن عيوب هذا النظام تشبه عيوب النظام السابق.

3. فيلم أو التدفئة الأرضية بالأشعة تحت الحمراء

وفقًا للسادة ، يتم تركيب فيلم تحت الأرضية للتدفئة تحت صفح. هو الخيار المفضل.

ميزة في الكفاءة والاقتصاد (سواء أثناء التركيب وأثناء التشغيل).

عند تثبيت أرضية الأشعة تحت الحمراء ، يتم تسوية أوجه القصور في الصفائح ، مثل:

إطلاق الفورمالديهايد ، والذي يستخدم في معظم الحالات كمواد رابطة في صناعة الرقائق ؛

تكسير الصفيحة على طول التماس أو التفريغ في السماكة. يظهر بسبب التسخين غير المتكافئ أو المفاجئ ؛

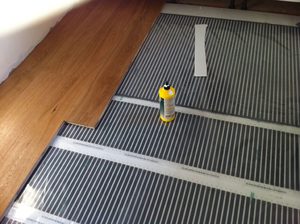

تصاعد فيلم الأشعة تحت الحمراء

العقلاني والاقتصادي هو خيار وضع فيلم التسخين بطريقة طولية (على طول الغرفة). في الوقت نفسه ، يجب أن تكون مجموعة الأماكن التي سيتم الاتصال بها صغيرة قدر الإمكان. في هذه الحالة ، سيتم قطع الفيلم إلى أوراق أقل.يتم وضع خطوط خاصة على سطح الفيلم ، والتي يمكن قطعها على طولها.

يتم تثبيت الألواح بشريط إنشائي لتجنب حركتها أثناء العمل على وضع الطبقات المتبقية من الأرضية. خيار آخر للتركيب هو استخدام البراغي أو دباسة البناء. وبطبيعة الحال ، يجب استخدام المثبتات التي تسبب تشوهًا للفيلم في تلك المناطق التي لا توجد بها طبقة تسخين (لمزيد من التفاصيل: "كيفية وضع أرضية دافئة بالأشعة تحت الحمراء تحت صفائح - تعليمات التثبيت").

توصيات لتركيب أنظمة تدفئة أرضية مختلفة مع صفح

للحفاظ على درجة الحرارة المحددة في الغرفة ، وضبطها السلس وتوفير الكهرباء أو وقود الغلاية ، يُنصح باستخدام أجهزة التحكم في درجة الحرارة الإلكترونية في مثل هذه الأنظمة. كما أنها ستوفر تقسيمًا للتدفئة باستخدام مستشعرات حرارية مدمجة في الأرضية.

الأكثر شيوعًا هي وحدات التحكم القابلة للبرمجة والتي يمكن أن تتوافق مع نظام التدفئة اليومي الأسبوعي.

والآن حان الوقت لتبديد خرافات تجار الرادياتير حول مخاطر التدفئة تحت الأرضية:

لا تتجاوز درجة الإشعاع الكهرومغناطيسي للأرضية الكهربائية إشعاع أي جهاز كهربائي منزلي

انتبه جيدًا للحيوانات الأليفة والقطط والكلاب ؛

يقولون إنه يجمع الحماسة ، لا أكثر ولا أقل ، ما عليك سوى غسل الأرضيات ؛

باهظ الثمن ، لكن تركيب التدفئة التقليدية بالمشعات والصمامات والأنابيب الخاطفة لا يكلف أقل ؛

لإصلاحه ، تحتاج إلى تفكيك الأرضية بأكملها. لكن التقنيات الحديثة تضمن تشغيلها الموثوق به لمدة 10 سنوات على الأقل ، وفي ذلك الوقت حان الوقت لتغيير الصفيحة.
