أسمنت الأسبستوس
تستخدم أنابيب الأسمنت الأسبستي ، من حيث المبدأ ، على نطاق واسع ، لأنها:
- المواد المقاومة للحرارة؛
- رئتين؛
- مقاومة للتآكل والبيئات العدوانية ؛
- اقتصادية.
- ارتداء مقاومة؛
- مقاومة لدرجات الحرارة المنخفضة / العالية.
يرجع الاقتصاد إلى عدة عوامل:
- المنتجات لا تجري تيارًا ، وبالتالي لا تحتاج إلى حماية إضافية ؛
- إنها سهلة التركيب ، مما يضمن تسريع أعمال البناء ؛
- معامل الاحتكاك بالجدران أثناء نقل السوائل أقل من معامل الاحتكاك الخاص بالأنابيب المعدنية ، مما يقلل من كثافة الطاقة للعملية في مجاري الضغط ؛
- الأسمنت الأسبستي هو مادة عزل حراري جيدة ، مما يقلل من تكلفة العزل الحراري لخط الأنابيب.

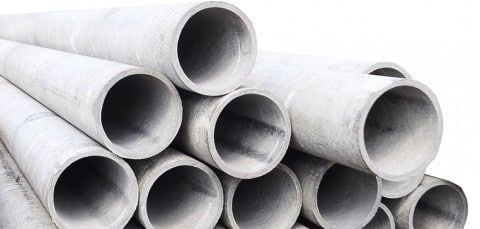

أنابيب أسبوت
عناصر التوصيل: للوصلات غير المضغوطة - الأسمنت الأسبستي أو البولي إيثيلين ، للضغط - أدوات التوصيل من نوع CAM (الختم - الحلقات المطاطية). المعايير: الأنابيب غير المضغوطة - GOST 1839-80 ، TU 5786-006-00281594-2002 ؛ الضغط - GOST 539-80. العيوب: هشاشة وخشونة السطح الداخلي.
الخرسانة المسلحة بالضغط
لضخ السوائل التي يتجاوز ضغطها 0.05 ميجا باسكال ، يتم استخدام أنابيب الضغط. إنها مصنوعة من الخرسانة الأكثر متانة - B40. يجب أن تتحمل هذه الهياكل ما يصل إلى مائتي دورة تجميد / إذابة مع فقدان القوة بنسبة لا تزيد عن 5٪ ، ومقاومة عالية للماء.
اعتمادًا على الضغوط الاسمية التي يجب أن تتحملها المنتجات الخرسانية ، يتم تصنيفها إلى أربع فئات:
- الدرجة الثالثة - يجب أن تتحمل الضغط حتى 5 أجواء ؛
- الدرجة الثانية - ما يصل إلى 10 أجواء ؛
- الدرجة الأولى - ما يصل إلى 15 جوًا ؛
- فئة صفر - ما يصل إلى 20 جوًا.
عادة ما يتم وضع منتجات الفئتين الأولى والصفر في الإنتاج بأمر خاص.
يجب أن تتحمل أنابيب الخرسانة المسلحة بالضغط حمل تربة يبلغ مترين. يتم استخدامها لوضع أنظمة النقل التي تضخ السوائل الخاملة بدرجة حرارة لا تزيد عن 400 درجة مئوية. جاذبيتها النوعية في أنابيب الإنتاج صغيرة: تتكون خطوط الأنابيب بشكل أساسي من أنابيب معدنية بقطر 1200 مم + 200 مم. ومع ذلك ، في قطاعات قنوات المياه بين المدن ، تحتل الأنابيب الخرسانية ذات القطر الكبير - التي يبلغ قطرها 2000-5000 مم ، مكانة رائدة.
توصيل أنابيب الصرف الصحي
يعتبر الاتصال المحكم للعناصر هو الأساس للتشغيل العادي لشبكة الصرف الصحي. يجب أن يكون الاتصال قويًا وموثوقًا ومقاومًا للتأثيرات العدوانية ومرنًا (إن أمكن). تعتمد هذه الخصائص على موثوقية القاعدة ونوع الاتصال. مفاصل بعقب مقسمة إلى جامدة ومرنة. يسمح الاتصال المرن (بدون فقدان ضيق الماء) بالإزاحة الطولية للعناصر بالنسبة لبعضها البعض بمقدار 3-5 مم وزاوية صغيرة عندما يتم تدويرها بشكل متبادل. يتم استخدام اتصال مرن في أنابيب الضغط:
- الأسمنت الأسبستي - بحلقة مطاطية مانعة للتسرب ؛
- الخرسانة المسلحة - بشفة معدنية منزلقة.
لا يسمح الاتصال الصلب بأي إزاحة ، ولكن يتم استخدامه في كثير من الأحيان (على المقابس والوصلات) بسبب رخص ثمنها.
يتكون المفصل الصلب من قفل وختم. مانع التسرب - السحب عادة. القلعة - الأسمنت الأسبستي ، المصطكي الإسفلتي ، الأسمنت. إذا كان قفل الأسفلت يتمتع ببعض المرونة على الأقل ، فإن أقفال الأسمنت والأسمنت الأسبستي تكون صلبة تمامًا. عند التوصيل بالمقبس ، يتم سد الفجوة بين المقبس والأنبوب ، وعند توصيله بالكم ، يتم سد الفجوات على كلا الجانبين. في بناء شبكات الصرف الصحي الصناعية ، غالبًا ما يتم استخدام قفل الإسفلت - يُسكب المقبس بمصطكي مصهور (3 أجزاء - أسفلت ، 1 أو 2 - قطران ، BN-Sh البيتومين). تستخدم أقفال الأسمنت الأسبستي لإغلاق وصلات الأنابيب الموضوعة على أساس متين.

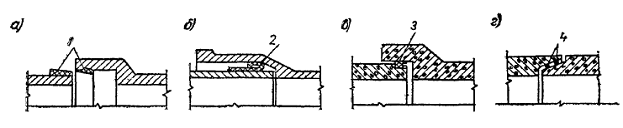

رسم تخطيطي للصور لاتصال جامد
تتفوق التوصيلات المرنة على التوصيلات الصلبة في كثير من النواحي - فهي أكثر موثوقية ، ولا تتطلب تكاليف عالية باستخدام العمالة اليدوية ، كما أنها سهلة التركيب. تستخدم الحلقات O وحشيات الدرفلة كمواد مانعة للتسرب:
- حلقات plastisol - لتوصيل أنابيب الخرسانة والخرسانة المسلحة والسيراميك في المقبس (قطر - يصل إلى 1000 مم) ؛
- حلقات مطاطية - لخرسانة التجويف والتماس ؛
- جوانات - للمعدن ، الخرسانة المسلحة (الضغط / غير الضغط) المقبس.
وصلة مرنة للمقبس أو التماس
ترتبط أنابيب التماس بحلقات مطاطية. يتم وضع الحلقة على الطرف المشطوف من الأنبوب قبل وضعه. يتم توصيل الخرسانة المسلحة بالضغط الأملس عن طريق وصلات التوصيل. هناك نوع آخر من التوصيلات المرنة وهو لحام لوح جانبي مُدمج يتم تركيبه في المصنع أثناء عملية الإنتاج. تقوم آلة البثق ببثق البولي إيثيلين بشكل مستمر. يتم غلق الصفيحة المشكلة في جسم الأنبوب الخرساني مع وجود الأضلاع إلى الداخل. يتم لحام ورقة أخرى بالورقة الأولى مع الوضع العكسي للأضلاع - وهي مغطاة بالإسمنت من الداخل. وبالتالي ، فإن الألواح الجانبية تحمي من التلف الميكانيكي (الجسيمات الكاشطة في المصارف). حتى مع وجود العديد من أنواع أنابيب ووصلات الصرف الصحي ، فإن الاختيار محدود - لا يعتمد على التفضيلات ، ولكن فقط على خصائص التربة والمصارف والشدة المقدرة للنقل.
انشاء انابيب خرسانية

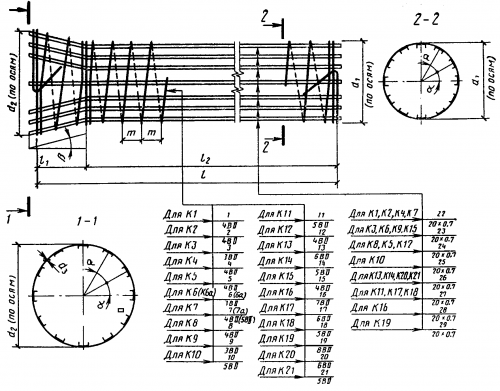

كيف يتم ترتيب الأنابيب الخرسانية المسلحة - التصميم
إذا كانت مصنوعة منذ بضع سنوات من جدران ضخمة مزودة بانحناءات ، فإن نظائرها الحديثة تكون أكثر ملاءمة وعملية. يمكن أن يكون لجدران أنابيب الصرف الصحي الحديثة أساس منفصل أو مشترك. كل شيء يعتمد بشكل مباشر على الظروف الجيولوجية التي يتم فيها تصور تشغيل المنتج.
إذا كانت بحاجة إلى التثبيت على طرق تنتمي إلى فئات تقنية منخفضة ، فمن الأفضل استخدام المنتجات التي لها قاعدة مستديرة من الروابط. في الوقت نفسه ، من الجيد أن تكون مزودة أيضًا بنعل مسطح. في مثل هذه الأنابيب ، يمكن أن يكون للوصلات ثقب بقطر 1 إلى 1.25 متر. يمكن أن يختلف سمك جدرانها في هذه الحالة من 14 إلى 16 سم.
يوجد في الجهاز الخاص بالجزء الأخمصي شبكة ملحومة مصنوعة من التعزيز بقطر يصل إلى 10 ملم. يجب أن يكون المعدن المستخدم في تصنيع هذا العنصر الإنشائي من الفئة A-II. ومع ذلك ، يوجد اليوم نوعان من الروابط:
العيب الوحيد في هذه الفئات ليس الكفاءة. لوضع المجاري من هذه المواد ، هناك حاجة إلى الكثير من الخرسانة. كقاعدة عامة ، يتم تثبيت هذه الأنابيب تحت السدود. يمكن أن يصل ارتفاعها إلى 7 أمتار.
يجب أن يؤخذ في الاعتبار أن وصلات أنابيب الصرف الصحي الدائرية يصعب وضعها بالتساوي على قاعدة الأساس أو الأساس. من أجل تجنب الأخطاء أثناء عملية التثبيت ، يقدم المصنعون مشروعًا قياسيًا للروابط. بالإضافة إلى ذلك ، يمكنك استخدام شبكات إضافية تسمح لك بتقوية كعب التعزيز.
الحديد الزهر
تستخدم أنابيب الحديد الزهر بشكل أساسي في بناء شبكات الصرف الصحي الخارجية / الداخلية (الضغط وغير الضغط) ، بما في ذلك المنازل الخاصة. مزايا المواد:
- قوة،
- مقاوم النار،
- ارتداء المقاومة،
- خصائص عازلة للصوت جيدة ،
- مقاوم للحرارة.
من أهم عيوب الحديد الزهر قابليته للتآكل ، الأمر الذي يتطلب معالجة إضافية (البيتومين ، الحديد الزهر الأبيض ، التراكيب الأخرى) للمنتجات. ومع ذلك ، لا تزال أنابيب الحديد الزهر مستخدمة ، لأنها مثالية للتصريف المنظم للنفايات السائلة من الأغذية والماشية وغيرها من المؤسسات الزراعية والمزارع والمختبرات الكيميائية ؛ نقل المياه المعدنية والحرارية. مسار الحديد الزهر مناسب للاستخدام المكثف ، ولكنه متين للغاية على عكس السيراميك.
مواسير الحديد الزهر
تصنيف:
- ChK - مجاري مياه غير مضغوطة من الحديد الزهر: مناسبة لأنظمة الصرف الصحي التي تعمل في ظل الظروف العادية ، ولا تخضع لأحمال شديدة - لتصريف مياه الصرف الصحي من المباني السكنية والشركات الصغيرة ، ومتصلة بسهولة بالعناصر البلاستيكية لمياه الصرف الصحي الداخلية ؛
- CHNR - ضغط من الحديد الزهر بمقبس: قادر على تحريك الوسائط تحت ضغط يصل إلى 16 ضغط جوي - يستخدم بشكل أساسي في الصرف الصحي للمنشآت الصناعية ؛
- VChShG - حديد الزهر عالي القوة مع الجرافيت العقدي: مطيل ، متين ، لا يتصدع (بسبب الهيكل المحسن بإضافة المغنيسيوم) ، يتحمل درجات الحرارة المنخفضة والعالية ، يتكيف مع التغيرات في درجات الحرارة ؛
- SML - صامت: مطلي داخليًا بتركيبة إيبوكسية خاصة ، مما يستبعد إمكانية التقسيم الطبقي.
SML
يعتمد اتصال أنابيب الحديد الزهر على نوعها. بالنسبة للصرف الصحي ، يتم استخدام العناصر ذات المقابس في النهاية بشكل أساسي. أثناء الاتصال:
- تنظيف المقبس ونهاية الأنبوب ؛
- ربط (أدخل النهاية السلس لأنبوب واحد في مقبس الآخر) ؛
- المركز؛
- يُسكب السحب - يتم دفعه في المقبس حتى يتم ملؤه بواسطة ⅔ ؛
- يُسكب الثلث المتبقي من المقبس بمدافع الهاون الأسمنتية (الأسمنت الموسع M-300 ، M-400).
حتى يجف الأسمنت تمامًا ، من الضروري الحفاظ على المستوى المطلوب من الرطوبة - لذلك ، يتم لف المفصل بقطعة قماش مبللة والتأكد من عدم جفافه. من الناحية النظرية ، تعتبر الوسائل الحديثة - المصطكي ومانعات التسرب - مثالية للختم. ومع ذلك ، من الناحية العملية ، يفضل الكثيرون عدم "خلط العصور" والإشادة بالحديد الزهر - الجر المعتاد والأسمنت.
مجاري من الحديد الزهر مع جرس
تستخدم الوصلات لتوصيل أنابيب الحديد الزهر الملساء (أسطوانات ملولبة ؛ للأجزاء ذات الأقطار المختلفة ، يتم استخدام وصلة محول تتكون من أسطوانتين). يتم إدخال الأنابيب في أداة التوصيل بحيث يتم توصيلها تمامًا في المنتصف (لذلك يتم وضع العلامات أولاً) ومختومة.
محول الأكمام
إذا كانت أنابيب الصرف الصحي تشكل زاوية بالنسبة لبعضها البعض أو كانت هناك حاجة إلى التفرع ، يتم استخدام الانحناءات للتوصيل.
المرفقين (المرفقين)
للتوصيل ، تنطبق أيضًا:
- المحملات (لثلاثة أنابيب) ؛
- الصلبان (لأربعة) ؛
- السروج (لإدخال أنابيب ذات قطر أصغر في النظام).

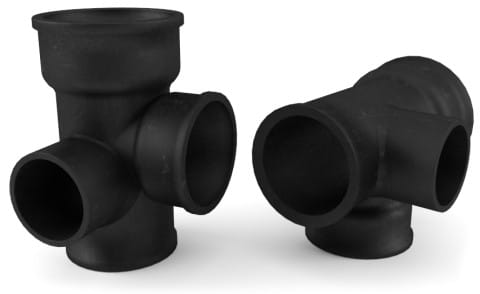

قمزة
تعبر

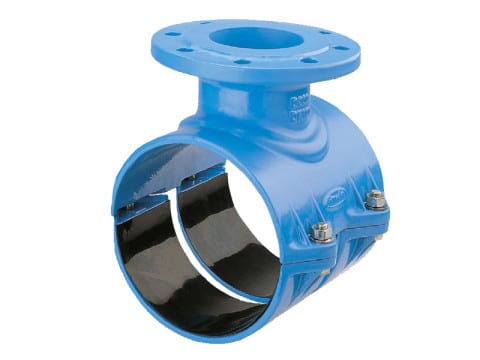

سرج
في مبنى سكني ، لا يمكننا اختيار نظام الصرف الصحي - باستثناء تغيير الشقة مع المنزل. لذلك سنقوم بتكييف البلاستيك مع الحديد الزهر (إذا منحه البناؤون للمنزل). لا يعد الاتصال القياسي المملوء بالأسمنت مناسبًا: يتفاعل البلاستيك مع درجة الحرارة - سيحدث فيضان عاجلاً أم آجلاً (سيتصدع الأسمنت حتمًا ، ويفقد الاتصال إحكامه). أنت بحاجة إلى محول خاص مركب في المقبس. يتصرفون على مراحل (دون أن ننسى المنحدر للناهض):
- يتم تنظيف المقبس من الصدأ والرواسب الأخرى ؛
- يتم تطبيق مانع التسرب (السيليكون) على سطحه الداخلي ؛
- أدخل المحول في المقبس - حتى يتوقف ؛
- يتم وضع مانع التسرب على الأنبوب البلاستيكي وإدخاله في المحول.
ماذا تفعل إذا لم يكن هناك جرس:
- شراء محولين - المطاط والبلاستيك ؛
- تنظيف النهاية
- ضع محولًا مطاطيًا على أنبوب من الحديد الزهر ؛
- ضع محولًا بلاستيكيًا على المحول المطاطي (ضع مادة مانعة للتسرب على كليهما) وقم بتجميع الأجزاء.
أسمنت
تستخدم الأنابيب الخرسانية بشكل أساسي في وضع شبكات الصرف الصحي الخارجية - الضغط وغير الضغط. بسبب الإضافات الخاصة ، تكتسب الخرسانة:
- مقاومة الصقيع،
- مقاومة البيئات العدوانية ،
- قوة،
- ضد للماء،
- كره الماء.
يتم إنتاج الأنابيب مع أو بدون مآخذ. وفقًا لذلك ، هناك نوعان من الاتصال. العيوب: الوزن ، الذي يستلزم صعوبات التثبيت والأعمال التحضيرية المكثفة (تقوية قاعدة الطريق - تركيب وسادة من الرمل والحصى) ، يتم تنفيذها لتجنب حركة الأرض مع انتهاك لاحق للمنحدر المحسوب للمسار.المعايير: GOST 22000-86.
مواسير خرسانية مسلحة
تنقسم الأنابيب الخرسانية غير المضغوطة إلى أنواع:
- T - أسطواني ، مقطع - دائري ، قطر - 300-1600 مم ، مفصل تناكبي ، نوع فرعي - TP (خرسانة خرسانية) ، بنعل ؛
- TS - أسطواني ، مقطع - دائري ، قطر - 400-1600 مم ، مع مقبس ، توصيل - في مأخذ ، نوع فرعي - TSP ، بنعل ؛
- TB - أسطواني ، مقطع - دائري ، قطر - 100-1600 مم ، اتصال - في مأخذ مع كتف دعم ، نوع فرعي - TBP بنعل (قطر - 1000-1600 مم) ؛
- K - أسطواني ، وصلة - حواف (مانع تسرب - مانع للتسرب) ، مقطع - بيضاوي ، قطر - 1000-2400 مم ؛
- TE - أسطواني ، وصلة - حواف (مانع تسرب - مانع التسرب) ، مقطع - بيضاوي ، قطر - 1000-2400 مم ؛
- TFP - أسطواني ، مع نعل ، اتصال - فلنجات (مانع التسرب) ، مقطع عرضي - دائري ، قطر - 1000-2400 مم.
على غرار عدم الضغط ، يتم تقسيمها إلى أنواع:
- TN - أسطواني ، اتصال - مقبس بختم بحلقة مطاطية ، قطر - 300-2400 مم ؛
- TNP - أسطواني ، لب بوليمر ، اتصال - مقبس بختم حلقة مطاطية ، قطر - 400-1200 مم ؛
- TPS - جلبة أسطوانية فولاذية ، وصلة - مقبس بختم حلقة مطاطية ، قطر - 250-600 مم.
تستخدم الأنابيب الخرسانية / الخرسانية المسلحة بشكل رئيسي في ترتيب شبكات الصرف الصحي الصناعية. يشار القطر الخارجي. الجزء الداخلي أصغر من 10 إلى 20 سم (سمك الجدار - من 5 إلى 10 سم). مشيرين إلى "المزايا" ، يكتبون أن هذه الأنابيب غير مكلفة. إذا 20000 روبل. (زائد / ناقص إثارة السوق) لـ 3 أمتار غير مكلف ، فما هو باهظ الثمن إذن؟ الأنابيب الخرسانية باهظة الثمن وثقيلة ويصعب تركيبها (رافعة ، منصة ، عمال مهرة - كل هذا مطلوب) ، لكن في بعض الحالات لا يمكن الاستغناء عنها (لا يتم إحضارها عادة إلى المنازل الخاصة).
سيراميك
يتم توصيل أنابيب السيراميك المستخدمة في جهاز الصرف الصحي ذو التدفق الحر بمقبس أو عن طريق أداة توصيل. معلمات المنتج:
- الطول - حتى 1500 مم ؛
- سمك الجدار - 20-40 مم ؛
- قطر - 100-600 مم ؛
- مقاومة الأحمال - 240-350 ميجا باسكال ؛
- امتصاص الرطوبة - 7.5-8٪ ؛
- مقاومة البيئات العدوانية - 90-95٪.
المعايير: GOST 286-82. السطح الداخلي للمنتجات مطلي بطبقة زجاجية خاصة توفر مقاومة للمواد الكيميائية. 5 شقوق مصنوعة على السطح الداخلي للمقبس ، نفس الشقوق مصنوعة على الطرف الأملس للأنبوب.
سيراميك
يوفر امتصاص الماء المنخفض ، والمقاومة العالية للتآكل ، والمواد الفعالة كيميائياً ، والضغط الميكانيكي إمكانية استخدام المنتجات في الظروف المعاكسة:
- في شبكات الصرف الصحي الموضوعة في الأماكن ذات المستوى العالي من حدوث المياه الجوفية العدوانية ؛
- في شبكات الإنتاج التي تنقل النفايات السائلة النشطة كيميائيًا ؛
- في جهاز شبكات الصرف الصحي الموضوعة بالقرب من الطرق السريعة.
عيوب:
- طول قصير - يعقد ويزيد من تكلفة التركيب ؛
- وزن كبير - يعقد ويزيد من تكلفة التركيب (يتطلب جهاز وسادة واستخدام المعدات) والنقل ؛
- هشاشة.
- التكلفة العالية؛
- مقاومة منخفضة للصقيع - تتطلب عملًا إضافيًا على العزل الحراري.
يصعب قطع السيراميك ، مما يعقد التثبيت مرة أخرى. يجب حساب طول العناصر في مرحلة التصميم لتجنب القطع.
ترتيب وصلات الأنابيب الخزفية
يعتبر استخدام أنابيب السيراميك في نظام الصرف الصحي لمنزل خاص في الغالبية العظمى من الحالات غير عملي.
