جميع خيارات ثني الأنابيب مصنوعة يدويًا

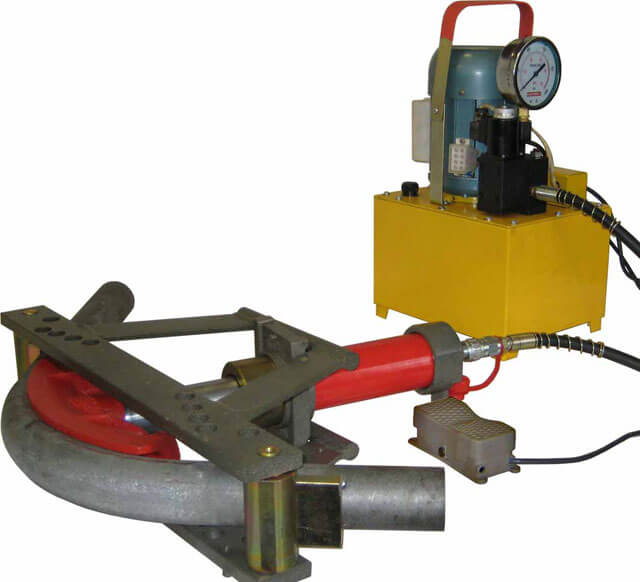

كيفية بناء أنبوب بندر هيدروليكي

يتم تقديم تصميم بندر الأنبوب الهيدروليكي بيديك في الفيديو أدناه.

لن يكون من الصعب إنشاء أداة من هذا النوع إذا كان لديك قناتان طول كل منهما 0.5 متر. يتم تضمين العناصر التالية في أساس هذا الجهاز:

• اسطوانة هيدروليكية؛
• توقف.
• الشحان.

بالإضافة إلى ذلك ، تحتاج أيضًا إلى إبراز:

1. رافعة يمكنها تحمل حمولات تصل إلى 5 أطنان.
2. بكرات تشمل 2-3 قطع.
3. القناة - 3-4 مم.
4. ألواح سميكة.

يكمن مبدأ استخدام هذه الأداة في حقيقة أنك تحتاج إلى تثبيت أنبوب جانبي في الحذاء. يتم ضبط نصف قطر الانحناء المطلوب بمقبس. عند ضخ الرافعة ، يرتفع القضيب ، ويضغط على الأسطوانة. بعد ضبط زاوية الانحناء ، يمكنك إزالة الأنبوب. هذا الإصدار من جهاز الانحناء مناسب عندما يكون مطلوبًا لثني الأنبوب في مكان واحد ، على سبيل المثال ، عند ترتيب نظام التدفئة.

الجهاز ومبدأ تشغيل بندر الأنبوب الكهربائي

يقع الحمل الرئيسي أثناء تشغيل أنبوب الانحناء بمحرك كهربائي على محرك قوي. هو الذي ينقل الحمل الدوراني إلى العنصر المنحني. يتم وضع فوهات مختلفة على الدوار ، ويعتمد شكلها على النتيجة المتوقعة.

بالإضافة إلى ذلك ، يتضمن هيكل بندر الأنابيب التفاصيل التالية:

• الإطار؛
• أجهزة لقط
• الأربطة.
• لوحة التحكم.

إذا كان خيارًا أرخص للمستخدمين العاديين ، فعادةً ما يحتوي على أزرار للإعدادات ولوحة تحكم. على الآلات الصناعية من هذا النوع ، يتم تثبيت شاشات العرض ، بمساعدة الإعدادات.

الوظائف الرئيسية للمشابك هي:

• تثبيت موثوق للشغل ؛
• حماية العامل من الإصابة المحتملة.

تعمل السحابات أيضًا على تثبيت العنصر المنحني في الموضع المطلوب للعمل.

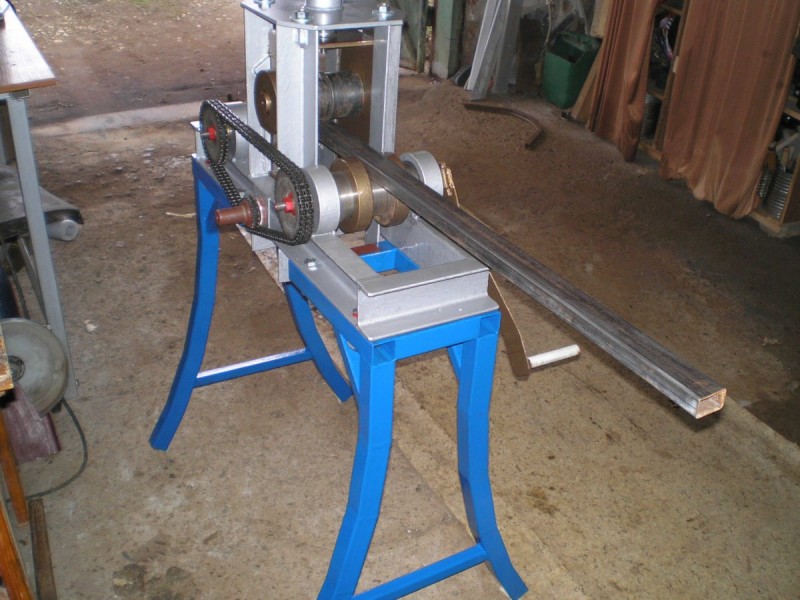

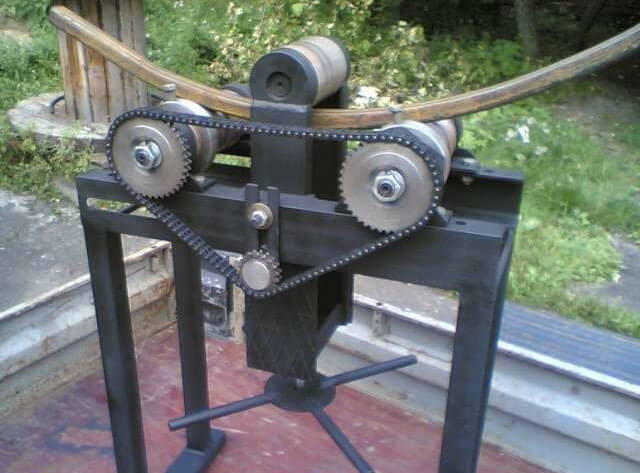

كيفية عمل بندر الأنابيب بيديك تعليمات

إذا كان هناك مثال أو رسم تخطيطي لثني الأنابيب ، فلن يكون صنع آلة بيديك أمرًا صعبًا. يجب عليك اتباع التسلسل المناسب للإجراءات. لعمل أنبوب ثني لأنبوب الملف الشخصي ، يتم إجراء العمليات التالية:

1. يجب وضع التروس على العمود وكذلك المحامل والحلقات. يُعهد بتصنيع الأعمدة إلى خبير متمرس. إذا كنت تخطط لإنشاء جميع التفاصيل بنفسك ، فستحتاج إلى ثلاثة أعمدة ، اثنان منها موزعان على القاعدة السفلية (القناة تخدم) ، والثالث معلق على الينابيع.
2. يتم حفر الثقوب المقابلة في الحلقات اللازمة لقطع الخيط. هذا الخيط ضروري لربط التروس بالأعمدة.
3. الرف لتثبيت الأسطوانة الثالثة مصنوع أيضًا من قناة.
4. يتم توزيع جميع العناصر على الإطار ، ويتم دمجها عن طريق اللحام أو التثبيت.
5. بادئ ذي بدء ، يتم تركيب إطار يتم توزيع العناصر الهيكلية المقابلة عليه.
6. الرف ملحوم عموديًا على القاعدة.
7. يتم إرفاق مقبض بأحد الأعمدة.
8. أخيرًا ، لضبط نصف قطر الانحناء لأنابيب الملف الشخصي ، تحتاج إلى تثبيت رافعة هيدروليكية على الرف العلوي.

إذا قمت بإنشاء أداة وفقًا لقالب ، فلن تكون هناك صعوبات

لتوضيح بعض النقاط ، يجب الانتباه إلى العوامل التالية:

1. يجب تثبيت أسطوانة الضغط الموجودة على الرف بشكل إضافي. كما أنها مؤمنة بالمسامير.
2. يتم تصنيع أسطوانة الضغط عن طريق إجراء العمليات التالية: يتم تثبيت عمود على الرف ، بالإضافة إلى نوابض متصلة بالصواميل المثبتة مسبقًا. بعد تصنيع الرف ، يمكن لحامه بإطار الجهاز الرئيسي.
3. لشد السلسلة ، تحتاج إلى استخدام زاوية مغناطيسية. سيكون بمثابة صاحب.
4. يتم تثبيت المسننات بمسامير مصنوعة من Grover.
5. مقبض محرك الأقراص مصنوع من أنبوب فولاذي.
6. يتم وضع الرافعة على رف معلق.

يظهر تصميم أبسط وحدة محلية الصنع لثني الأنابيب المموجة في الفيديو أدناه.

عمل بندر أنبوب بسيط من نوع القالب

يمكن صنع آلة ثني الأنابيب البسيطة من الخشب. بطبيعة الحال ، سيكون هذا جهاز ثني أنبوب يدوي ، وقد لا يتضمن تصميمه حتى بكرة ضغط إذا تم استخدامه للمنتجات ذات الجدران الرقيقة. يتكون قالب مثل هذا الجهاز من لوح خشبي ، يجب أن يكون سمكه بحيث يتجاوز قطر الأنبوب نفسه.

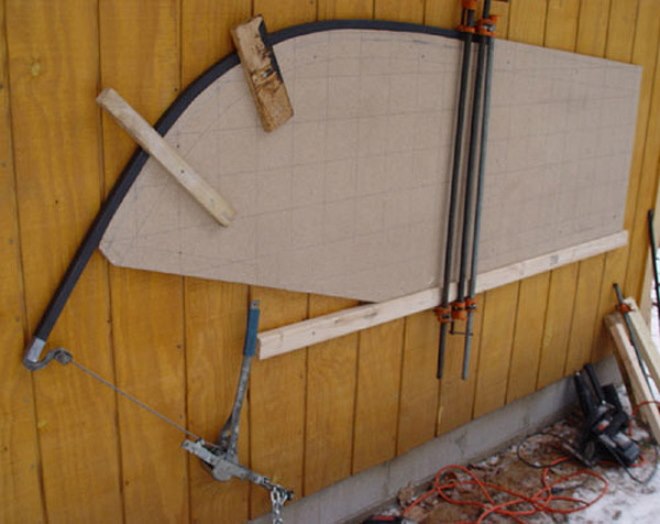

قالب خشبي لثني الأنابيب اليدوي البسيط

من أجل راحة العمل ، من المنطقي أن تشعر بالحيرة من تحديد ملامح القالب من جانب نهايته لتجنب قفز الأنبوب أثناء عملية الانحناء. لهذه الأغراض ، يمكنك طي لوحين ، يتم قطعهما مسبقًا على طول حافة واحدة ، وبالتالي إنشاء نوع من الحضيض. سيساعد الرسم المعد مسبقًا على تجنب الأخطاء.

عند استخدام مثل هذا الثني الأنبوبي ، يتم إرفاق القالب بقاعدة موثوقة ، ويتم التركيز على الجانب الأيسر منه (لأصحاب اليد اليمنى). يتم إدخال الأنبوب ، الذي يحتاج إلى الثني على طول نصف القطر المطلوب ، بين القالب والمحطة وثنيها بعناية ، مع التأكد من أنها لا تقفز من القالب.

قالب ربط قابل للطي

بمساعدة مثل هذا أنبوب الانحناء ، المصنوع من مواد مرتجلة ، من الممكن الانحناء على طول نصف قطر كبير للانحناء. من الممكن تجنب تصنيع قالب خشبي وتبسيط التركيب عن طريق استبداله بخطافات معدنية مثبتة على القاعدة ، تقع حول المحيط بنصف قطر الانحناء المطلوب. يعتبر هذا الجهاز مناسبًا حيث يمكن تغيير أبعاد الانحناء في أي وقت عن طريق وضع نقاط توقف الخطاف حول دائرة بنصف قطر مختلف.

مسلحًا برافعة يدوية ، يمكنك توسيع نطاق العمل المنجز بشكل كبير بسبب الزيادة الملحوظة في الجر لأنابيب الانحناء.

سوف تساعد الرافعة في توسيع وظائف أبسط آلة ثني الأنابيب اليدوية

كيفية عمل ماكينات ثني الأنابيب بأنواعها المختلفة

يختلف مبدأ تشغيل ثني الأنابيب - يمكنك التأثير على قطعة الأنابيب بطرق مختلفة. على سبيل المثال ، سيساعد جهاز من النوع الزنبركي في تشويه أنابيب البوليمر بسبب الضغط. ستعمل الأجهزة القطاعية على شدها ، مما يعطي انحناءًا.

طريقة تصنيع قالب أنبوب بندر متاحة حتى للمبتدئين. للقيام بذلك ، تحتاج إلى رسم جزء من دائرة القطر المطلوب بدقة (أو أي نوع آخر من الانحناء). يتم رسم نصف الكرة الأرضية هذا أو منحنى آخر على قطعة خشبية فارغة ، كما في صورة بندر أنبوب من نوع القالب محلي الصنع.

يجب تثبيت الجزء الناتج على قاعدة ثابتة على طول المستوى (الجدار ، الجدول).

بعد أن يصبح القالب جاهزًا ، تحتاج إلى معرفة كيفية استخدام هذا النوع من آلة ثني الأنابيب. هذا واضح من الشكل - الأنبوب مثبت بين القالب وحزمة الدفع.

عن طريق تعريض الطرف المقابل من الألمنيوم المسخن أو قضبان الصلب الرقيقة ، يتم الحصول على الانحناء المطلوب. إذا لزم الأمر ، للحصول على شرائح ذات انحناءات مختلفة ، قم بعمل عدة قوالب مناسبة.

أنواع آليات ثني الأنابيب

الأجهزة التي تسمح لك بثني أنبوب فولاذي لنصف قطر معين مقسمة وفقًا للميزات التالية:

• إمكانية التنقل. يمكن أن تكون ثني الأنابيب ثابتة ومحمولة.
• نوع محرك الأقراص. اعتمادًا على هذه الميزة ، يتم تمييز الأجهزة اليدوية والكهربائية والهيدروليكية والكهربائية الهيدروليكية.
• طريقة التأثير. يتم ثني المنتج الأنبوبي تحت تأثير الدرفلة واللف والدرفلة والقضيب.

قبل أن تقوم بعمل ثني الأنابيب في المنزل ، تحتاج إلى فهم كيفية تأثير الجهاز على قطعة العمل ، والتعرف على كل عملية على حدة.

تشغيل في

تتضمن هذه الطريقة الخطوات التالية: يتم ضغط أحد طرفي المنتج الأنبوبي على قالب ثابت ويتم لف الأنبوب حوله بواسطة بكرات ضغط.

لف

في هذا النوع من الأجهزة ، يتم توفير قالب متحرك. يتم لف الأنبوب مباشرة عليه ، والذي يمر بين القالب والمحطة الخاصة الموجودة في بداية المنعطف.

بندر أنبوب نوع القوس والنشاب

تم تجهيز هذا الجهاز بكراتين ثابتتين وقالب مركب على قضيب متحرك. عندما يتم ضغط القضيب في منتصف قسم معين ، فإن الأنبوب ينحني.

المتداول

تم التصميم على أساس دعامتين وأسطوانة مركزية واحدة. تساعد آلية الثلاث لفات هذه في الحصول على نصف قطر الانحناء المطلوب نتيجة الضغط على الأسطوانة المركزية على الأنبوب ، والتي يحدد موضعها نصف قطر الانحناء. هذا يجعل من الممكن تسمية هذا النوع من بندر الأنابيب عالميًا ، لأن جميع الأنواع الأخرى تثني الأنبوب وفقًا لنمط معين.

من الصعب جدًا صنع ثني الأنابيب الذي يعمل على مبدأ اللف في المنزل ، لذلك تشارك المؤسسات الصناعية في إنتاج مثل هذه الآليات. في حالة استخدام ثني أنبوب القوس والنشاب ، يجدر بنا أن نتذكر أن تأثير القضيب على المنتج الأنبوبي يمكن أن يتسبب في كسر المادة. لذلك ، فإن هذه الآليات ليست مناسبة لثني المنتجات ذات الجدران الرقيقة. لا توجد عيوب كبيرة في جهاز الدرفلة ؛ حيث يتم استخدامه في إنتاج الانحناءات في المصنع.

يمكن أن يتنوع تصميم آلة ثني المنتجات الأنبوبية المصنوعة يدويًا. اختر الجهاز المناسب وفقًا لنصف قطر الانحناء المطلوب

بالإضافة إلى ذلك ، يجدر دراسة التوصيات الخاصة باختيار الجهاز ، وكذلك مراعاة المعلمات الرئيسية للأنابيب المستخدمة: المقطع العرضي وسماكة الجدار.

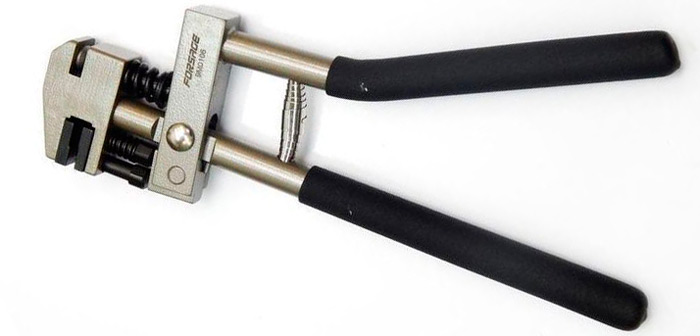

جهاز الانحناء اليدوي

ثنيات الحواف ، مع بعض التشابه مع آلة ثني الألواح ، لها اختلاف جوهري - لا يتجاوز ارتفاع الرف عادة 5 ... 20٪ من طولها. تتوافق القيمة الأصغر مع الحافة الداخلية المتوهجة. عند الانحناء ، لا يوجد مثل هذا القيد ، والذي يحدد مسبقًا التغييرات الهيكلية الملحوظة في الأجهزة المقارنة.

أولهما يتعلق بطول مساحة عمل الحافة - بالنسبة للثني اليدوي ، يمكن أن يكون صغيرًا ، نظرًا لأن ارتفاع الجانب ونصف قطر الانحناء لا يتغيران. وفقًا لذلك ، يتم إنتاج آلة ثني الحافة اليدوية المحمولة ، والتي تتحرك على طول خط التشفيه المحدد مسبقًا ، نحصل على الملف الشخصي المطلوب.

مع الطول الكبير لمنطقة تشكيل الحافة ، يجب إجراء العملية في وقت واحد. في مثل هذه الحالات ، يكون ثني الحافة أكثر تشابهًا مع بندر الألواح ، ويختلف ، في الواقع ، فقط في طريقة ضغط قطعة العمل.

ضع في اعتبارك الإصدار الأول من الجهاز. يتضمن جهاز ثني الخرزة اليدوي المحمول لتشكيل حبة التدريجي ما يلي:

1. مقبضان يمكن أن يكون أحدهما متحركًا أو كليهما.
2. نظام تقوية الرافعة لخلق قوة التشفيه المطلوبة.
3. فكوك العمل مع ملف تعريف يطابق أبعاد الحافة. عادة ، تكمل الشركة المصنعة آلة ثني الحافة اليدوية بمجموعة من عدة فكوك والأكثر شيوعًا في ممارسة ارتفاع الحافة ونصف قطر الانحناء عند الانتقال من الحافة إلى المستوى الرئيسي.
4. توقف السفر القابل للتعديل: غالبًا ما يكون هذا برغيًا لولبيًا به خيط دفع.

لسهولة الاستخدام ، المقابض مطاطية ، مما يمنع يد المشغل من الانزلاق أثناء بذل الجهد.

البديل الثاني لجهاز ثني الحافة اليدوي هو الأسطوانة ، حيث يتم استبدال الاحتكاك المنزلق للفكين على قطعة العمل باحتكاك متدحرج عندما تدور بكرات العمل. في هذه الحالة ، يتم تقليل قوة التشكيل بشكل كبير ، ولكن تبين أن الأداة أقل تنوعًا ، نظرًا لوجود زوج واحد فقط من البكرات ، ولن يكون من الممكن تغيير معلمات تشكيل الحافة ، إلا عن طريق استبدال زوج من البكرات ، وهو أمر شاق للغاية. بالإضافة إلى ذلك ، تفشل آلات ثني الأسطوانة في معظم الحالات في إجراء تشفيه داخلي على طول أنصاف أقطار صغيرة.

العيب الرئيسي لآلة ثني الحواف المحمولة اليدوية هو دقتها المنخفضة: عند تحريك الأداة على طول الخط غير المستوي للحافة المستقبلية ، يتراكم خطأ تدريجيًا ، والذي يمكن أن يصل في نهاية العملية إلى ملليمتر أو أكثر. هذا غير مقبول أثناء إصلاح هيكل السيارة ، لذلك يتم تحديد جودة تشكيل الخرزة فقط من خلال خبرة المؤدي.

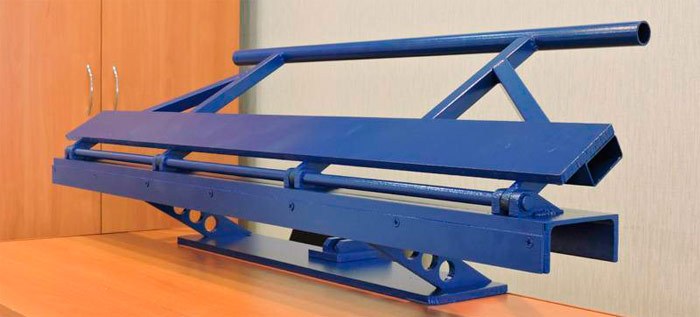

افعل ذلك بنفسك أداة ثني الحافة اليدوية

دعونا نتحدث عن خيار تصميم وتصنيع آلة ثني حواف يدوية مع الحصول المتزامن على كفاف داخلي أو خارجي بطول كامل قطعة العمل المحددة مسبقًا. يظهر العرض العام للجهاز في الشكل. يمكن استخدام هذا الثني اليدوي ليس فقط في خدمة السيارات ، ولكن أيضًا في إنتاج الأسقف وتصنيع قنوات التهوية بالقصدير ومنتجات الصفائح المعدنية المكانية الأخرى.

يتم تحديد أبعاد آلة ثني الحافة المصنوعة يدويًا والتي يتم تشغيلها يدويًا اعتمادًا على الأبعاد الأكبر لقطعة العمل التي يتم إجراء التشفيه من أجلها. على سبيل المثال ، بالنسبة للمنتجات كبيرة الحجم ، من الأنسب بناء طاولة مصنوعة من الخشب أو الخشب الرقائقي ، والتي يتم تركيب الثني عليها ، وفي حالات أخرى ، يتم لحام الهيكل من القنوات والصفائح المعدنية.

تم تصميم تصميم آلة ثني الحافة اليدوية من أجل التنفيذ المتسلسل لاثنين من التحولات:

• تحامل الشغل بمشبك ومشبك سفلي ؛
• تشفيه على طول محيط معين عن طريق تدوير المقبض بكمة موجودة عليه.

يوصى عادةً بإجراء نسخة ملحومة من مثل هذا التجميع ، لكن هذا غير عملي: قد تتغير معلمات منحنى التشفيه ، ولم يعد من الممكن تغيير الثقب. لذلك ، مع الأخذ في الاعتبار القوى الصغيرة التي تحدث أثناء التشوه ، فمن الأفضل عمل ثقب قابل للطي ، وهو عبارة عن مجموعة من الوحدات الفردية ، تتميز بنصف قطر الانحناء وارتفاع الحافة.

يتم تثبيت مثل هذه اللكمات على العارضة باستخدام البراغي (بالطبع ، يجب تصميم جميع المقاعد وصنعها بأكبر قدر ممكن من الدقة).

يتم تنفيذ تشكيل الحافة نفسه بعد تثبيت قطعة العمل بإحكام بين المشابك العلوية والسفلية (توفر الأخيرة تثبيتًا سلسًا بسبب الزنبرك المثبت على القضيب في المستوى العلوي). يتم الجمع بين نصفي قالب التشفيه عن طريق تحريك دعامة الدعم على طول سطح التزاوج للمحددات ، والتي تعمل كعناصر إرشادية لثني الحافة اليدوي.

من خلال تغيير تكوين وحدات التثقيب ، من الممكن إجراء التشفيه ليس فقط في خط مستقيم ، ولكن أيضًا في أي زاوية أخرى - حتى 110 ...

ثني الأسطوانة قرصة

الأكثر تعقيدًا في التصميم هو آلة ثني الأنابيب اليدوية التي تستخدم بكرة ضغط. لتصنيع مثل هذا الجهاز ، يمكنك استخدام الخشب والمعدن.

بالنسبة للأنابيب المصنوعة من مواد ناعمة (على سبيل المثال ، النحاس) ، فإن بكرات الخشب هي الخيار الأفضل ، لأنها لا تسبب تشوهًا للمعادن. ليس من الصعب صنع مقاطع الفيديو هذه في المنزل ، إذا كنت تستخدم صورًا أو رسومات لهذه الأجهزة ، والتي تتوفر على نطاق واسع على الإنترنت.كمادة تصنيع ، يمكنك استخدام ألواح سميكة أو عدة طبقات من الخشب الرقائقي.

رسم أنبوب بندر بأسطوانة ضغط

يسمح لك ثني الأنابيب المصنوع منزليًا بتصميم مشابه ، والذي يعتمد على بكرات - متحركة (مثبتة) وثابتة ، بثني الأنابيب المستديرة التي تختلف حتى بأقطار كبيرة.

لفهم أن مثل هذا الجهاز بسيط في التصميم والاستخدام ، ما عليك سوى إلقاء نظرة على صورته أو رسمه. اعتمادًا على الأحمال المتوقعة لهذا النوع من ثني الأنابيب ، فإن القاعدة الخاصة به مصنوعة من المعدن أو الخشب الرقائقي المتين. الحامل على شكل حرف U ، والذي سيتم وضع بكرات الضغط المركزية عليه ، مصنوع من المعدن.

بالنسبة لمحور الأسطوانة المركزية ، والمثبت بإحكام على القاعدة ، يجب أن يكون هذا الحامل قادرًا على الدوران. على الجانب الخلفي من الأسطوانة المركزية ، يتم إرفاق مقبض بالحامل ، وهو رافعة ، وبالتالي فإن القوة المتولدة تعتمد بشكل مباشر على طولها. تسمح لك أداة ثني الأنبوب الرافعة بإجراء عمليات باستخدام أنصاف أقطار مختلفة لثني الأنابيب.

يتساءل الكثيرون عما إذا كان من الممكن عمل بندر أنبوب من النوع المتعرج بيديك. بطبيعة الحال ، من المستحسن في البداية دراسة الرسم أو الصورة لمثل هذا الجهاز ، حيث لا يوجد تركيز على القاعدة. يعتمد تصميم هذا النوع من آلات ثني الأنابيب على بكرتين ، وإطار به رافعة وأسطوانة ضغط ، وقاعدة موثوقة. يتم إجراء الانحناء باستخدام مثل هذا الجهاز نظرًا لحقيقة أن الأنبوب ، الموضوعة في أخدود البكرة الثابتة والمثبتة بمشبك ، يتم لفها حول القالب باستخدام رافعة وأسطوانة متحركة.

آلة ثني الأنابيب للأنابيب اللينة لأنصاف أقطار مختلفة للانحناء

بالنسبة للمنتجات الصغيرة والناعمة (الألومنيوم أو النحاس) ، فإن أداة ثني الأنابيب محلية الصنع مناسبة ، والتي تسمح بالثني بنصف قطر مختلفين. من السهل العثور على صور مثل هذا الجهاز على الإنترنت. آلة ثني الأنبوب هذه تستخدم بكرة قرصية واحدة ، ويتم تصنيع القالب في نفس الوقت بنصف قطر على لوح واحد. بطبيعة الحال ، لكل خيار ثني ، يجب إعادة تثبيت مقبض ثني الأنبوب ، حيث يتم توفير فتحتين على قاعدته.

كيفية تجميع ET بنفسك

إذا رغبت في ذلك ، يمكنك تجميع أنبوب بندر بمحرك كهربائي بيديك ، ما عليك سوى اتباع سلسلة من الخطوات المتسلسلة.

في المرحلة الأولية ، يجدر تحديد إطار الجهاز. يمكنك تجميع مثل هذا التصميم من أنابيب مستطيلة الشكل مع سمك الجدار في 3 مم.

في نهاية الملف الشخصي ، على بعد 3 سم من النهاية ، قم بعمل ثقب بمقطع عرضي يساوي أبعاد المحور.

تتضمن الخطوة التالية في تجميع بندر الأنبوب الكهربائي بيديك عدة خطوات:

• يتم تثبيت ذراع تحكم بعجلة متحركة تقود الحزام على الإطار.
• قم بتثبيت العجلة الثابتة.
• إصلاح رمح السقوط. يتم وضع بكرة بحزام من المحرك في الجزء الأخير من العمود.
• في الطرف الثاني من السرير ، يتم وضع نجمة لمعدات القيادة.
• العمود الثاني متصل أخيرًا.

بعد ذلك ، يمكنك البدء في قطع ملف التعريف. ستعتمد درجة تقليم هذا الجزء على زاوية الانحناء المرغوبة ، مع مراعاة هامش يبلغ 5 سم ، ويمكن قطع كل ما هو غير ضروري بالمنشار.

من السهل أن تصنع المحور الذي سيتم تثبيت العجلة والذراع عليه:

• ستحتاج لوحين من الصلب بعرض يساوي قطر المحور وسمك 5 مم ؛
• بعد تركيب أنبوب فولاذي وهاتين الصفيحتين ، من الضروري لحام الهيكل.

الآن يمكنك تولي تجميع الآلية بأكملها.

يمكنك القيام بذلك في بضع خطوات:

1. يجب تثبيت الإطار النهائي من ملف التعريف بشكل آمن في نائب.
2. الآن نقوم بتثبيت المحور في الفتحات التي تم إجراؤها مسبقًا.
3. نصنع لرسو المحور بالمقبض والعجلة.
4. شد العجلة بإحكام باستخدام الترباس.
5. في النهاية ، نقوم بتركيب التجنيب باستخدام دبوس الشعر.

نظرًا لأن تشغيل آلة ثني الأنابيب التي تم تجميعها بنفسك قد تم تصميمها عن طريق التوصيل بالتيار الكهربائي ، فإن آخر ما يجب فعله هو توصيل محرك كهربائي بالماكينة. سوف يتسبب هذا التثبيت في تدوير العمود.

وبالتالي ، يمكننا القول أن ثنيات الأنابيب من النوع الكهربائي تتميز بكفاءتها وتعدد استخداماتها. بالإضافة إلى ذلك ، فإن القدرة على أداء العمل بسرعة تجعلها لا غنى عنها في المؤسسات الصناعية وعند أداء العمل على المستوى المهني.

أنواع مختلفة من ثنيات الأنابيب الكهربائية

قد تختلف آلية تشغيل ثني الأنابيب الكهربائية. دعنا نلقي نظرة على بعض هذه المنتجات.

آلات لف. في هذه الحالة ، يتم تثبيت عمود خاص على الجهاز ، والذي يتم دحرجته على طول أنبوب مثبت في الجهاز ، مما يؤدي إلى تكوين انحناء بالتكوين المطلوب.

ثني الأنابيب المتداول. هذه الأجهزة لها بكرات مقترنة. آلية عمل هذه المعدات تسمى الفك السفلي. تكمن خصوصية آلات ثني الأنابيب هذه في زاوية الانحناء المحدودة للمنتجات ، والتي تتزامن مع قطر العمود الثابت. عادة ، يتم تضمين مجموعة من البكرات المختلفة مع معدات من هذا النوع ، مصممة لزيادة قدرات الجهاز.

المنتجات مع آلية الدرفلة. في مثل هذه الأنابيب ، يتم تثبيت ثلاث بكرات تعمل بشكل إيقاعي. غالبًا ما تستخدم المعدات من هذا النوع في صناعة الزخارف الزخرفية من الأنابيب المشكلة.

مع مبدأ البثق للعمل. هذا هو النوع الأكثر شيوعًا من المنتجات ، على شكل قوس ونشاب. في هذه الحالة ، يتم تثبيت الأنبوب على كلا الجانبين ، ويتم الانحناء عن طريق البثق. يعتمد تكوين الطي على نوع الفوهة. ومع ذلك ، فإن العمل على هذه المعدات يستغرق الكثير من الوقت.

ثني المواسير من النوع الثابت

بالنسبة للمعدات الثابتة ، يلزم تخصيص مكان منفصل ، حيث إنها تختلف في الوزن والحجم الكبيرين. في مثل هذه النماذج ET ، يتم توفير إطار كبير قوي يدعم محركًا قويًا إلى حد ما.

يمكن أن تعمل هذه الأجهزة مع منتجات الأنابيب من مختلف الأنواع والأحجام. على وجه الخصوص ، يمكنهم معالجة الأنابيب الفولاذية ذات الجدران الرقيقة والمنتجات ذات الأقسام الكبيرة والجدران السميكة المستخدمة في أنابيب المياه عالية الضغط.

بالمقارنة مع الأجهزة الثابتة ، فإن الأجهزة المحمولة باليد تكون محدودة في قدراتها ، على الرغم من أنها يمكن أن تكون مفيدة جدًا أيضًا لأغراضها.

بندر الأنابيب ثابت التعليمات خطوة بخطوة

إذا كنت تخطط لإنشاء دفيئة من الأنابيب الفولاذية بشكل مستقل ، فلن تحتاج إلى الحصول على بندر أنابيب عادي فحسب ، بل الحصول على منتج موثوق به. بعد كل شيء ، مع هذا النهج ، سوف تحتاج إلى ثني أكثر من عشرة أنابيب جانبية. لجعل تصميم الدفيئة أنيقًا وجميلًا ، تحتاج إلى استخدام بندر أنبوب ثابت.

قبل الشروع في تصنيع الدفيئة ، تحتاج إلى الاهتمام بوجود الأداة المناسبة لثني المنتجات الشخصية. ستحتاج إلى العناصر التالية لتصميم أنبوب ثني ثابت:

• قضيب لمدة 25 ؛
• 6 محامل
• قناة.

ستحتاج أيضًا إلى آلة لحام ، بمساعدة توصيل جميع المكونات. التعليمات خطوة بخطوة لصنع بندر أنبوب ثابت هي كما يلي:

• يتم لحام المحامل بالقاعدة (القناة) ، والتي يتم ربطها ببعضها البعض بواسطة عمود في شكل أنبوب فولاذي بقطر مناسب.
• لمنع العمود من الاقتراب الشديد من القاعدة ، يجب أن يتم لحام المحامل على قطع أنبوب مستطيل 5 سم لكل منهما.
• من أجل عمل وحدة يمكنها تنظيم نصف قطر الانحناء عن عمد ، يجب أن تتكون القاعدة من قناتين متصلتين بالستائر ، كما هو موضح في الصورة أعلاه.
• يوجد عمودان مع محامل على نفس الارتفاع ، والثالث (مركزي) ملحوم بأنبوب مستطيل أعلى 15-20 سم.
• يجب أن يتم لحام أنبوب إضافي في العمود العلوي ، والذي سيتم توصيل المقبض به. سيتم دفع هذا العمود بواسطة قوة العضلات.
• المقبض ملحوم في العمود العلوي ، وبعد ذلك يمكن فحص المنتج الناتج للتشغيل.

عند تثبيت أنبوب ملف تعريف من أي حجم ، يجب عليك ضبط نصف قطر الانحناء النهائي. يمكن القيام بذلك باستخدام مقبس يقع أسفل القاعدة ، مثبت عليه أحد الأعمدة. بعد ضبط نصف قطر الانحناء المطلوب ، يدور المقبض. والنتيجة هي أنابيب منحنية عالية الجودة. ميزة ثني الأنابيب هي القدرة على ثني المواد من أي حجم وقطر.

من بين أوجه القصور ، يمكن ملاحظة إمكانية التشغيل في مكان واحد فقط.

من المهم أن نفهم أنه يمكن استخدام مثل هذا الجهاز لأي حاجة. لتصنيع مثل هذا الجهاز ، سيلزم استثمار ما لا يزيد عن 500 روبل.

تحتاج إلى شراء 6 محامل فقط ، ويمكن العثور على جميع العناصر الأخرى في منزل كل سيد.

بندر أنبوب القوس والنشاب تعليمات التصميم خطوة بخطوة

حصل بندر أنبوب القوس والنشاب على اسمه لأنه يشبه شكل القوس والنشاب باليد. تبلغ تكلفة أجهزة القوس والنشاب حوالي 10 آلاف روبل. للتوفير عند شراء مثل هذه الوحدة ، يوصى بعملها بنفسك.

تُظهر الصورة خيارين لأجهزة القوس والنشاب لثني الأنابيب. الخيار الأول هو تصميم المصنع ، والثاني هو آلة محلية الصنع. الفرق بين هاتين الماكينتين كبير ، لأن إصدار المصنع مصنوع من الفولاذ بحجم لا يزيد عن 2 مم ، بينما تم استخدام المعدن بسمك 3-4 مم للأغراض المنزلية. هذا يعني أن الوحدة محلية الصنع ليست مصممة فقط ، ولكن للاستخدام اليومي.

عند الشعور بالفرق ، سيرغب كل سيد في الحصول على آلة ثني الأنابيب من خلال صنعها بمفرده. عيب هذا الإصدار من بندر الأنابيب هو حقيقة أنه يسمح لك بالحصول على ثني الأنبوب عند نقطة واحدة فقط. هذا يرجع إلى حقيقة أن الجهاز مزود بحذاء ثابت. يستخدم هذا الخيار للأنابيب الدائرية عندما تحتاج إلى الحصول على نصف قطر انحناء معين في مكان واحد.

لتصميم مثل هذا الجهاز ، تحتاج إلى قناة ومقبس هيدروليكي. بالنسبة للمقبس ، يوجد رف خاص يتم تثبيته فيه. في الجزء العلوي للعمل ، يتم تثبيت بكرتين من الأنابيب الفولاذية بين قناتين. يجب أن تكون المسافة بين الأسطوانات والنيكل للرافعة هي نفسها حتى تتمكن من الحصول على انحناءات متساوية ومرتبة.

كيفية صنع أجهزة من نوع القالب

وكيف تصنع بندر الأنابيب في المنزل؟ يمكن تصنيع أبسط آلية درفلة من الخشب. يمكنك صنع مثل هذا الأنابيب بندر بيديك ، وبالتالي توفير المال. يتم ثني الأنابيب رقيقة الجدران بدون بكرة ضغط. لعمل قالب ، يكفي أن تأخذ لوحًا بسمك يزيد قليلاً عن قطر المنتج الأنبوبي.

سيجعل تشكيل القالب من النهاية العملية أكثر ملاءمة ، وهذا سيمنع قطعة العمل من الانزلاق عند الثني. يمكن أن يكون الحل الآخر لهذه المشكلة هو لوحين مطويتين مع حواف منشار ، مما يشكل نوعًا من المزراب.

يجب أن يكون الهيكل ثابتًا بإحكام على الإطار ، وعلى يساره ، قم بإصلاح المحطة

يتم إدخال قطعة العمل المراد ثنيها في الفجوة الحرة بين السدادة والقالب ويبدأون في ثنيها بعناية ، والتحكم في موضعها في القالب. يمكن صنع ثني الأنبوب من مواد مرتجلة ، ولكن بمساعدته يكون نصف قطر كبير يتم الحصول على الانحناء

في بعض الأحيان يتم استبدال القالب الخشبي بخطافات معدنية مثبتة بإحكام على المستوى على طول الدائرة المحددة. من خلال تغيير موقع الخطافات ، يمكنك تغيير نصف قطر الانحناء في أي وقت. تعمل إضافة الرافعة اليدوية على توسيع نطاق العمل بشكل كبير.

يمكن صنع آلة ثني الأنابيب هذه من مواد مرتجلة ، ولكن بمساعدتها يتم الحصول على انحناء نصف قطر كبير. في بعض الأحيان يتم استبدال القالب الخشبي بخطافات معدنية مثبتة بإحكام على المستوى على طول الدائرة المحددة. من خلال تغيير موقع الخطافات ، يمكنك تغيير نصف قطر الانحناء في أي وقت. تعمل إضافة الرافعة اليدوية على توسيع نطاق العمل بشكل كبير.
