أغلق الصبابات

طرق ضبط نظام التدفئة

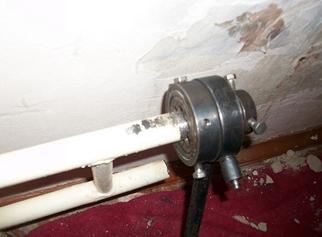

نظام تدفئة بصمامات تحكم

هناك عدة طرق لتغيير خصائص الإمداد الحراري. يعد الضبط الهيدروليكي لنظام التدفئة في الوقت المناسب ضروريًا لتثبيت الضغط في مناطق معينة والمخطط بأكمله. يعمل تصحيح درجة الحرارة كأداة لتغيير درجة تسخين الهواء في غرفة معينة. في أغلب الأحيان ، يتم استخدام صنبور لضبط درجة حرارة التسخين.

تعتمد جميع الخصائص المذكورة أعلاه إلى حد كبير على تشغيل المرجل. ومع ذلك ، لتطبيع معلمات النظام ، من الضروري تثبيت مكونات إضافية. اعتمادًا على الوظيفة ، يتم تقسيمها إلى الأنواع التالية:

• درجة حرارة. يعمل من أجل سد جزئي أو كامل لتدفق المبرد في المشعات أو في دائرة منفصلة. بمساعدة الصنابير أو منظم الحرارة أو وحدات الخلط ، يتم ضبط بطاريات التدفئة في الشقة ؛
• ضغط. يمكن أن تؤدي الاختلافات في درجة الحرارة بين التدفق والعودة إلى ارتفاع الضغط. سيؤدي هذا إلى عدم توازن النظام ، مما سيزيد من أدائه سوءًا. للتخلص من هذه المشكلة ، يتم تثبيت الأسهم الهيدروليكية ، كما تفعل مع أنابيب التجميع.

من الناحية العملية ، فإن ضبط الصنابير في الوقت المناسب على مشعات التدفئة يقلل من تكاليف الطاقة. أيضًا ، بمساعدة صمامات التحكم ، يمكنك تغيير درجة تسخين الهواء في الغرفة.

يجب أن يتطابق الأداء الفعلي لنظام التدفئة مع تلك المحسوبة. بهذه الطريقة ، يمكن تقليل عدد عناصر الضبط.

تركيب الصمام

يتم تركيب الصمامات على المشعات على عدة مراحل:

1. اختيار مخطط اتصال الجهاز. طور المتخصصون مخططات قياسية لأنظمة التدفئة ذات الأنبوب الواحد أو الأنبوبين ؛

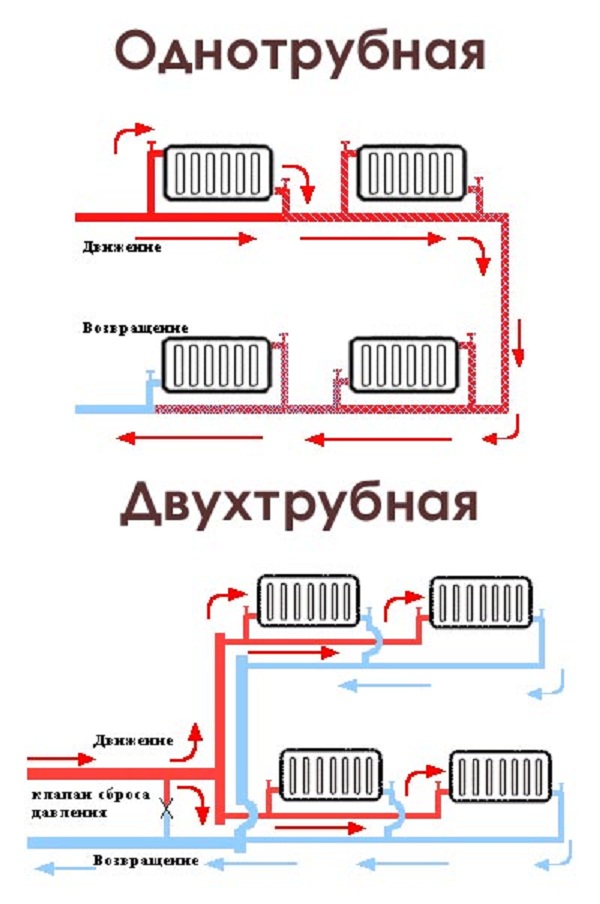

مخططات الأسلاك القياسية

1. تحضير المكونات والمعدات. للتثبيت سوف تحتاج:
   • محبس الحنفية؛
   • صمام؛
   • قطع أنبوب لترتيب العبور (تجاوز) ، إذا تم تركيب نظام أحادي الأنابيب في الشقة ؛
   • آلة لحام الالتفافية
   • أدوات لقطع الخيوط على الأنابيب ؛
   • شريط من الكتان أو FUM لختم المفاصل ؛
   • وجع لتشديد الخيط.
2. في المرحلة التالية ، يتم تصريف السائل بالكامل من نظام التدفئة. إذا تم تركيب الصنابير في منزل خاص ، فيمكنك استنزاف النظام بنفسك. كيف تفتح الصمام الموجود على البطارية لتفريغ النظام؟ يعتبر الصمام مفتوحًا إذا كان ذراع التحكم الخاص بالصمام موجودًا على طول الأنبوب. إذا تم استغلال الصمامات في مبنى سكني ، ثم لتصريف النظام ، فمن الضروري إشراك موظفي منظمة الخدمة ؛

تصريف المياه من نظام التدفئة لمنزل خاص

1. يتم تحديد مواقع تركيب الصمامات. يوصى بوضع الصمامات على الأنابيب بطريقة يمكن الوصول إليها في أسرع وقت ممكن. من الضروري تركيب صمام ثرموستاتي على مسافة 0.7 - 0.9 متر من مستوى الأرض ؛
2. يتم قطع الأنابيب في أقسام مختارة ؛

يجب أن يتطابق طول المقطع المراد قطعه مع طول الصمام المراد تثبيته.

1. إذا لزم الأمر ، يتم تثبيت تجاوز ؛

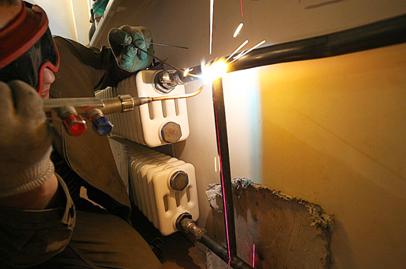

تركيب وصلة مرور لمرور المياه في النظام

1. يتم قطع خيط على أقسام الأنابيب ، يتناسب حجمها مع حجم الخيط الموجود على الصمام ؛

إعداد الخيط لتوصيل الأنبوب بالصنبور

1. الخيط مختوم بخيط من الكتان أو شريط FUM ؛
2. يتم تثبيت صمام التحكم على الأنبوب بمفتاح.

تثبيت الصمام في أنبوب التسخين

للتثبيت العادي للصمام على الأنبوب ، يكفي عمل 4.5 لفات. يمكن أن يؤدي الإفراط في الإجهاد إلى التشقق ، ويمكن أن يؤدي تقليل الضغط إلى سوء الختم.

1. يتم فحص إحكام نظام التسخين والوصلات الملولبة واللحام.

يتم وصف كيفية قص الخيوط وتثبيت الصمام بشكل صحيح على المبرد في الفيديو.

يوصي الخبراء بتركيب صمامات ثرموستاتية في الشقق تسمح لك بتنظيم درجة حرارة المبرد بشكل مستقل. تركيب الجهاز لا يسبب صعوبات ويتم تنفيذه باليد.

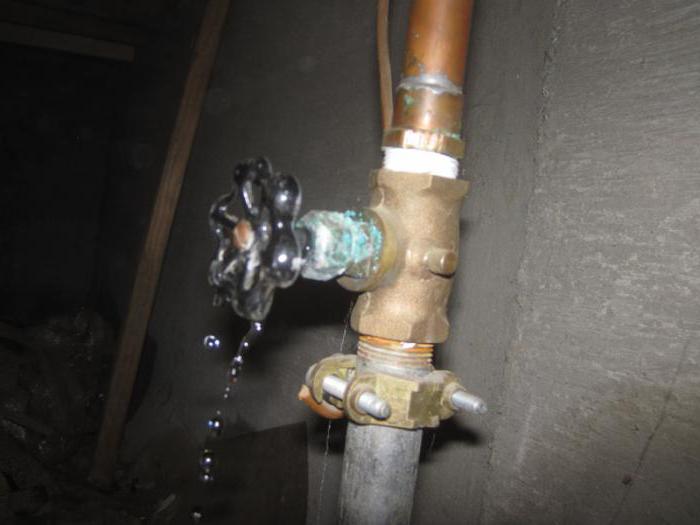

إصلاح صمامات السباكة

في حالة تلف عنصر الإغلاق للصمام ، يتم استبداله بمجموعة مماثلة أو غير مهترئة أو جديدة. للقيام بذلك ، يتم تحرير قسم خط الأنابيب من السائل ، مما يمنعه من كلا الجانبين. ثم يتم تفكيك عنصر الإغلاق من نوع الصمام. تتم إزالة الصمام الكروي بشكل مفتوح تمامًا أو يتم لف الصواميل على الحواف بشكل متوازٍ وتدريجيًا - 3-4 لفات في كل منهما.

أولاً ، يجب عليك التحقق من صحة الأختام ، والتي يتم استبدالها عند ارتداءها. معظم التسربات ناتجة عن تشوه الحشوات والخيوط المنزوعة بسبب التركيب غير السليم. ثم يتم فحص الجسد والمقعد. في حالة عدم وجود تشققات ، يتم تجميع المجموعة مرة أخرى. لا يمكن إصلاح العلبة في حالة ظهور تلف ميكانيكي عليها. يتطلب النمو في خط الأنابيب قطعه والحاجة إلى مزيد من اللحام.

في هذه الحالة ، سيتعين عليك تثبيت صمام ماء جديد أو تم إصلاحه. يجب ألا يقوم الشخص غير المستعد بإجراء إصلاحات معقدة بسبب الجهل بخصائصها.

تخلق صمامات الإغلاق مقاومة إضافية ، لذلك يمكن أن تتشكل الانسدادات في المفاصل. ليس من الضروري دائمًا إزالة الصمامات. في بعض الأحيان يكفي فقط شطف الأنابيب عن طريق فتح جميع الصنابير.

يمكن استبدال ختم الزيت بعناية بيديك. للقيام بذلك ، قم بإيقاف تشغيل مصدر المياه من الناهض ، وقم بفك آلية القفل ، واستبدل الحشوات وقم بتشحيم الأجزاء المتحركة.

كيفية اختيار الصمام

يجب اختيار الصمام الحراري وفقًا للمعايير التالية:

• نوع الجهاز
• خصائص الجهاز
• السعر والشركة المصنعة.

أنواع الصمامات الثرموستاتية

تنقسم الصمامات القابلة للتعديل لأنظمة التدفئة وفقًا للميزات التالية:

1. حسب طريقة تركيب الصمام على أنبوب التسخين. تخصيص:

صمام مخصص للتركيب على ماسورة موازية للجدار

صمام الزاوية مثبت على الأنابيب التي يتم إخراجها من الأرضية ؛

صمام للتركيب على أنبوب يخرج من الأرضية

صمام محوري مثبت على الأنابيب الخارجة من الجدار ؛

صمام للتركيب على أنبوب يخرج من الحائط

1. حسب نوع نظام التدفئة المثبت في المسكن. تتمتع الصمامات الخاصة بأنظمة الأنبوب الواحد بقدرة تدفق أعلى من الصمامات للأنظمة ثنائية الأنابيب ؛

أنواع مختلفة من أنظمة التدفئة في الغرف

1. حسب نوع مادة العمل في عنصر الحرارة. يمكن أن تكون المواد:
   • غاز؛
   • سائل
   • البارافين؛

الصمامات التي تعمل بضغط الغاز أكثر دقة وموثوقية. تعتبر المزدوجات الحرارية التي تحتوي على البارافين هي الأقصر عمراً والأقل دقة. السائل في المنتصف.

1. وفقًا لنوع تعديل عنصر الحرارة ، هناك:
   • الصمامات مع الإعداد المسبق ، والتي يتم تنفيذها من قبل المتخصصين على أساس متوسط ​​البيانات من نظام التدفئة المنزلية ؛
   • صمامات مع ضبط مفتوح. يمكن تكوين هذه الأجهزة من قبل المستخدم نفسه ؛

1. حسب نوع عنصر الحرارة المركب. يميز:

صمام ثرموستاتي ، قابل للتعديل يدويًا

صمامات برأس ثرموستاتي ، يتم التحكم فيه تلقائيًا وفقًا للمعايير المحددة ؛

صمام تسخين أوتوماتيكي

صمامات مع عنصر حراري عن بعد ، يتم تثبيته بشكل منفصل.

رأس حراري مع مستشعر درجة حرارة منفصل

يجب أن يعتمد اختيار الصمام على متطلبات المستخدم وراحته.

اختيار الجهاز حسب الأداء

بعد تحديد نوع الصمام الحراري ، من الضروري تحديد معلمات تشغيل الجهاز.يجب أن يكون الصمام المثبت في نظام التدفئة:

• تحمل درجات حرارة تصل إلى 200 درجة مئوية ؛
• تحمل الضغط في حدود 16-40 بار ؛
• تكون مصنوعة من مواد غير قابلة للتآكل والضغط الميكانيكي. الصمامات الأكثر دواما مصنوعة من البرونز. يمكنك أيضًا تثبيت الأجهزة المصنوعة من الفولاذ أو النحاس الأصفر ؛
• تطابق القطر مع قطر أنابيب التسخين ؛
• تكون قادرة على التثبيت على نظام معين. إذا تم تركيب صمام ملولب ، فيجب أن تتطابق معلمات الخيط على الأنبوب والجهاز.

الشركات المصنعة الشعبية وتكلفة الصمامات

لا تعتمد تكلفة الصمامات الثرموستاتية على نوع الجهاز فحسب ، بل تعتمد أيضًا على الشركة المصنعة. الأكثر متانة وموثوقية هي الصمامات المصنوعة:

اختيار صمام التمدد الحراري لمكيف الهواء

يتحكم صمام التمدد الحراري (TRV) في نظام تكييف الهواء بالغرفة في مستوى مادة التبريد التي تدخل المبخر ويمنع السائل من دخول الضاغط.

تنقسم صمامات نظام التكييف إلى نوعين:

أجهزة مع معادلة خارجية. يتم تحديد الضغط عند مخرج المبخر. يحتوي النظام على أنبوب إضافي يدعم المعلمات المحددة ؛

جهاز تنظيم الحرارة مع معادلة الضغط الخارجي

أجهزة مع معادلة داخلية. يتم تحديد الضغط في النظام مباشرة في المبخر نفسه.

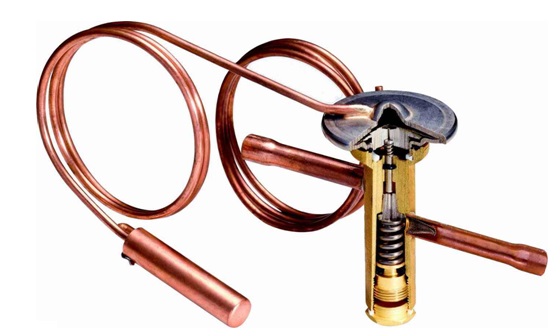

صمام التمدد الحراري

يتم تثبيت الصمامات ذات المعادلة الداخلية حصريًا على مبخرات أحادية المرور.

طرق توصيل الأنابيب

حسب طريقة التركيب ، تنقسم صمامات المياه إلى موضعين.

1. اقتران أو مترابطة. يوجد في قلب عنصر التوصيل خيط ، يمكن أن يكون داخليًا أو خارجيًا. في الشبكات المحلية ، يتم استخدام صمامات من هذا النوع المعين ، خاصة للأسلاك الداخلية. يتم تثبيت التركيبات ذات هذا الاتصال بشكل أساسي في خطوط الأنابيب التي يتحرك الماء من خلالها بضغط لا يزيد عن 1.6 ميجا باسكال.
2. مشفه. وهي عبارة عن أجهزة من الحديد الزهر أو الصلب ، في نهايات الفوهات التي توجد بها حواف. هذه أجهزة أكثر قوة ذات وزن أكبر وأبعاد عامة. يتم تركيبها فقط على خطوط الأنابيب الرئيسية أو الصناعية التي يتحرك فيها الماء تحت ضغط يزيد عن 10 ميجا باسكال.

يتم تثبيت صمامات المقبس في نظام إمداد المياه عن طريق خيط يجب قطعه في نهايات الأنابيب المراد توصيلها. يمكن القيام بذلك باستخدام أداة خاصة - النرد. يتم تحديد حجمه وفقًا لقطر الصمام وحجم الخيط. الخيار الثاني هو لحام نتوءات من نفس قطر الصمام على الأنابيب ، مع مراعاة رقم الخيط. عند توصيل الجهاز بالأنابيب ، من أجل إنشاء إحكام تام للمفصل ، استخدم شريط أو خيط FUM.

يتم توصيل الصمامات ذات الخيوط الخارجية بالأنابيب باستخدام أداة تثبيت ، والتي يطلق عليها شعبياً اسم الأمريكي. إنه في الأساس صمولة مع ختم مطاطي. للقيام بذلك ، يتم وضع أمريكي أولاً على الأنبوب ، ثم يتم لحام الأنبوب الفرعي مع جانب في النهاية إلى الأول. عليه أن صامولة الاتحاد ستستقر في عملية الشد على خيط الصمام.

تقطع النماذج ذات الحواف خط الأنابيب عن طريق تركيب حواف ذات حجم مماثل في نهايات الأنابيب المقطوعة. يتم توصيل الأخير بالأنابيب عن طريق اللحام (الغاز أو الكهرباء).

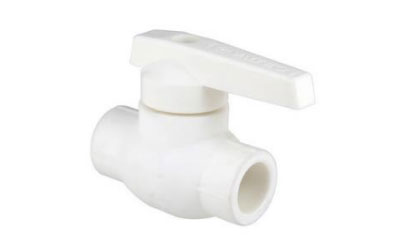

طريقة تثبيت الصمامات البلاستيكية

لهذا الغرض ، يتم استخدام تقنية اللحام وآلة اللحام الخاصة. نظرًا لاستخدام جهاز بلاستيكي عند تركيبه في نظام إمداد بالمياه مُجمع من أنابيب بلاستيكية ، فإن تقنية اللحام تتمثل في حقيقة أن الأنبوب وفوهة الصمام يتم تسخينهما إلى درجة حرارة معينة.

يتم تسخين الأنبوب على طول المحيط الخارجي ، وهو الصمام الموجود على طول الفتحة الداخلية للأنبوب. يلين البلاستيك ، يتم إدخال الأنبوب في الأنبوب ويترك ليبرد.يتم لحام مادة الأنبوب والصمام على المستوى الجزيئي ، مما ينتج عنه هيكل واحد غير قابل للفصل ، مغلق بنسبة مائة بالمائة.

استبدال صمام على خط أنابيب غاز

مخطط الاستبدال

يتم استبدال الصمامات في الشقة على أنبوب إمداد الغاز بالطريقة التالية:

1. تحضير المواد. لتنفيذ العمل سوف تحتاج:
2. صمام جديد مختار من جميع النواحي ؛
3. مفتاحان
4. يعني لختم المفاصل (خيط الكتان وشحم الجرافيت) ؛
5. قابس (مطلوب إذا تم تنفيذ العمل من قبل شخص واحد) ؛

1. قبل الاستبدال ، من الضروري قطع إمداد الغاز إلى الغرفة. للقيام بذلك ، يجب نقل الصمام القديم إلى الوضع "المغلق" ، أي بشكل عمودي على الأنبوب. ثم تحتاج إلى إزالة الغاز المتبقي من خط الأنابيب (على سبيل المثال ، حرقه بموقد الموقد) ؛
2. تفكيك الصمام القديم:
3. إذا تم تثبيت الصمام على الخيط ، فإن عناصر التثبيت تكون مفكوكة ؛
4. إذا تم تركيب الصمام عن طريق اللحام ، فسيتم قطع الجهاز عن خط أنابيب الغاز ؛

كيف تقطع الخيط على الأنبوب بنفسك

1. يتم تثبيت قابس في نهاية خط الأنابيب. إذا تم العمل معًا ، فيمكن غرق الأنبوب بإصبع ؛
2. يتم معالجة الخيط بمواد مانعة للتسرب. لقوة الاتصال والتشغيل السلس للصمام ، يتم تطبيق شحم الجرافيت على خيط الكتان ؛

خيوط مع زيوت التشحيم الجرافيت

1. تركيب صنبور جديد.

تركيب صمام جديد على أنبوب غاز

اختبار التسرب

بعد تثبيت الصمام على أنبوب الغاز ، من الضروري التحقق من ضيق التوصيلات التي تم الحصول عليها والجهاز نفسه. يمكنك تحديد وجود تسرب غاز كالتالي:

1. إدخال محلول صابوني مشبع. للقيام بذلك ، يجب تخفيف الكمية القصوى من أي صابون في الماء ؛
2. باستخدام المحلول الناتج ، بمساعدة الإسفنج ، يتم طلاء المفاصل والصمام.

استخدام محلول الصابون لاكتشاف تسرب الغاز

إذا لم يكن تقاطع الصمام مع الأنابيب محكمًا ، فستتشكل فقاعات الصابون.

يشير تكوين الفقاعة إلى حدوث انتهاك للضيق

في حالة اكتشاف تسرب ، يوصى بأداء جميع الأعمال مرة أخرى وزيادة الختم.

يمكنك استبدال جميع الصمامات في غرفة المعيشة بنفسك. يتطلب تنفيذ العمل الحد الأدنى من المعرفة ومجموعة صغيرة من الأدوات.

ينتمي صمام الماء إلى مجموعة الصمامات لأغراض خاصة. يتم استخدامه في كل من شبكات إمدادات المياه الداخلية والخارجية ، كعنصر يمكنك من خلاله إغلاق إمدادات المياه تمامًا أو تنظيم حجمها وضغطها. في نظام إمداد المياه الداخلي ، يجب تثبيت الصمام عند مدخل الطريق المؤدي إلى المنزل (الشقة) وبالقرب من كل تركيبات السباكة.

تركيب فتحات تهوية

يعتبر منتج Mayevsky صنبورًا نموذجيًا لبطارية التدفئة. الصمام عبارة عن تصميم بسيط لقضيب نحاسي ، في الوضع المغلق ، يسد الفتحة الموجودة في المقعد ، وخيوط لتثبيته في قابس الرادياتير.

تعتبر صنابير مشعات التدفئة هذه موثوقة ونادراً ما تحتاج إلى إصلاح أو استبدال ، ولكن:

• نفاذية صغيرة. إذا وضعت الصنبور على الناهض وانتظرت حوالي 10 دقائق مرة واحدة في السنة حتى يخرج الهواء بسهولة ، فلن يكون من المجدي تركيب فتحة تهوية كهذه على خزان التمدد في مبنى سكني مع حشوة علوية. من الأفضل إعطاء الأفضلية للصمام التقليدي ؛
• عند شراء صنبور Mayevsky ، تحتاج إلى اختيار منتج لمفك البراغي ، وليس لمفتاح خاص ، ليس من السهل دائمًا العثور عليه قبل بدء التسخين ؛
• يسمح لك جزء من هذا النوع من المنتجات بفك الجذع تمامًا ، للأسف ، مثل هذه الحالات ليست شائعة. لم ينجح أحد حتى الآن في تثبيت القضيب في مكانه ، مع التغلب على مقاومة المبرد الساخن.

البديل لصنبور Mayevsky هو قابس مشعاع محفور أو محول به صمام سدادة ملولبة. في بعض الأحيان ، لهذا الغرض ، يتم استخدام صنبور الماء التقليدي ، والذي يتم وضعه رأسًا على عقب - مع وجود صنبور لأعلى.

عندما يتم تثبيت مثل هذا الصنبور على مشعاع التدفئة ، فأنت بحاجة إلى إزالة المقبض والحمل من الصمام ، حيث سينجذب طفل صغير في المنزل إلى جسم ساطع ، وسيحاول في النهاية قلبه. ستكون العواقب وخيمة.

مادة الصمام

من الضروري هنا تقسيم الصمامات إلى تلك التي سيتم استخدامها في شبكات إمدادات المياه الداخلية وتلك المثبتة بالخارج.

بالنسبة للشبكات الداخلية ، تصنع الأجهزة من البرونز والنحاس والفولاذ المقاوم للصدأ والبلاستيك. للاستخدام الخارجي ، موديلات من جميع المواد المذكورة أعلاه ، وكذلك من الفولاذ والحديد الزهر.

1. تعد الأجهزة المصنوعة من النحاس الأصفر والبرونز أغلى ثمناً ، ولكنها في نفس الوقت الأكثر متانة. لديهم ثقل نوعي صغير ، أبعاد صغيرة ، يمكن تثبيتها على كل من نظام إمداد المياه بالماء البارد والماء الساخن. في الآونة الأخيرة ، تم استخدامها فقط في نظام التدفئة ، لأن المقياس لا يستقر على أسطح الأجهزة النحاسية والبرونزية.
2. تتميز الصمامات المصنوعة من الفولاذ المقاوم للصدأ أيضًا بعمر خدمة طويل. لكنها أرخص بكثير من النموذجين الأولين.
3. الصمامات البلاستيكية هي الأرخص مع الخصائص التقنية الجيدة. يتم استخدامه الآن في جميع أنواع شبكات السباكة والتدفئة.

أنواع الصمامات

وهي مصنفة وفق ثلاثة معايير:

• شكل الجسم؛
• نوع جزء القفل
• طريقة التثبيت في النظام.

تتشكل الصمامات على النحو التالي:

• التدفق المباشر - يتم حظر التدفق بواسطة مقعد الصمام في الاتجاه العرضي ؛
• الزاوي - يتحرك عنصر القفل باتجاه حركة الوسط ؛
• الخلط - للحصول على درجة حرارة ماء معينة.

يختلف عنصر القفل في التصميم:

1. كرة - كرة من خلال جسم مستقيم. عندما تتم محاذاة المحاور الطولية للفتحة والجسم ، يتم فتح حركة التدفق بالكامل. الدوران في الاتجاه العمودي 100٪ يغلق تدفق السائل. يؤدي الصمام وظيفة عنصر القفل فقط ، وهو غير مناسب للتنظيم. يرتبط استخدام الجهاز بموثوقيته العالية وسرعة إيقاف التدفق والضغط. لا شيء تقريبًا ينكسر ، نظرًا لوجود أجزاء قليلة جدًا.

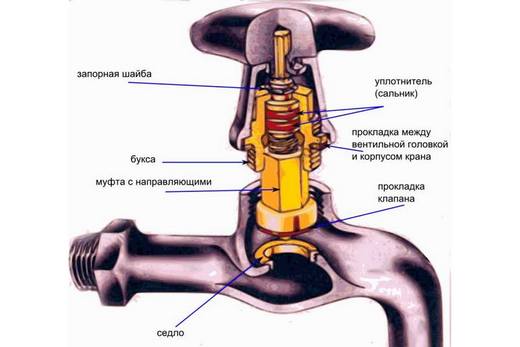

2. الصمام - مع الإمساك المرتبط بقضيب ملولب مثبت في صمولة المقعد. تُستخدم الوحدة للتحكم في التدفق وإيقاف التدفق تمامًا (في الموضع الأدنى).
3. إبرة - مكبس مخروطي مع تنظيم تدفق السوائل عالي الضغط (حوالي 220 بار).

مواد الصمام:

• الكرة: النحاس ، الفولاذ المقاوم للصدأ أو ؛
• الصمامات: الحديد الزهر والنحاس.

كما يتم استخدام مواد جديدة لصنع الصمامات. يجعل جسم البولي بروبلين الجهاز متينًا ورخيصًا في نفس الوقت. تعمل الطلاءات البلاستيكية الفلورية على تحسين مقاومة التآكل والبيئات العدوانية.

صمام الكرة وفرق الصمامات وميزات المنتج

ما الأفضل للشراء: صنبور أم جهاز كالصمام؟ من المستحيل حقًا إعطاء إجابة دقيقة على هذا السؤال. في الواقع ، في بعض الحالات ، من الضروري استخدام صمام كروي ، ولكن في حالات أخرى - صمام خاص. بالإضافة إلى ذلك ، فمن المستحسن أن نلاحظ هنا حقيقة أن الرافعة تعتبر جهازًا أكثر ملاءمة للاستخدام. في هذه الحالة ، يمكن تدوير المقبض 90 درجة. نتيجة لهذا ، يتم حظر المياه الواردة. لكن يجب لف صمام الإغلاق الموجود في الصمام من أجل إغلاق أو فتح مصدر المياه.

بالإضافة إلى ذلك ، توجد صمامات خاصة مع جوانات على الصمام. عندما تهالك ، يكفي استبدالها بإصدار جديد.يوصى أيضًا باستبدال الختم نفسه بشكل دوري. ولكن مع وجود مجموعة متنوعة من الصمامات الكروية ، فإن مثل هذه المشكلات غير موجودة بالفعل. يوصى هنا فقط بالعناية المستمرة والشاملة للسطح نفسه. يجب أن يكون دائمًا في أفضل حالة.

بشكل عام ، إذا تم توفير كمية كافية من الماء العسر للغرفة ، فمن المستحسن تركيب صمام. بعد كل شيء ، يخضع مثل هذا المنتج للإصلاح ، وإن كان جزئيًا ، ولكن لا يزال. في حالة تلف الرافعة لسبب ما ، فلا يمكنك الاستغناء عن استبدالها بالكامل.

مع كل هذا ، غالبًا ما يمكن شراء الصمام بتكلفة أقل ، إذا تم مقارنته بالنوع الثاني من المنتج. يرجع هذا السعر غير المرتفع بشكل أساسي إلى حقيقة أن الجهاز لديه تصميم بسيط لعنصر مثل صمام الإغلاق.

في أي حالة ، يتم استخدام نوع الإغلاق من الصمامات في العصر الحديث لإنشاء مجموعة متنوعة من أنظمة أنابيب الصرف الصحي والغاز. وغالبًا ما توجد أيضًا في خطوط الأنابيب ذات الأغراض العامة. الجهاز مخصص لمنع تدفق الغاز أو الماء. لهذا الغرض ، من الممكن تركيب ليس فقط الصمامات وصمامات البوابة ، ولكن أيضًا الأجهزة مثل الصنابير والصمامات. كل منهم لديه عدد كبير من المزايا وبعض الخصائص السلبية. كل شيء يعتمد على الموقف.

وبالتالي ، فإن الاختلاف بين الصمام والصنبور يكمن في البداية في حقيقة أنه باستخدام الصنبور ، من المستحيل تنظيم ضغط تدفق العمل. لكن المنتج الثاني يسمح بهذا الإجراء.

أضف الموقع إلى الإشارات المرجعية

• أنواع
• خيار
• التركيب
• التشطيب
• بصلح
• التركيب
• جهاز
• تنظيف

الجهاز ومبدأ تشغيل الصمام الكروي

جسم العمل الرئيسي للصمام عبارة عن كرة بها فتحة من خلال. عندما يتم وضع المقبض على طول الأنبوب ، يكون الصمام مفتوحًا. إذا تم تشغيله بشكل عمودي على الأنبوب ، فسيتم إغلاقه. يمكن أن يكون الثقب في الكرة مستديرًا أو مربعًا على شكل شبه منحرف أو بيضاوي. في الصمامات ذات القطر الصغير ، يكون الصمام عائمًا ، وبالنسبة للأجهزة كبيرة الحجم ، يتم تصنيعه على دعامات خاصة. يتم توفير إحكام عالي للمصراع بواسطة ختم مرن. يتيح لك ذلك تثبيت هذا النوع من النماذج على خطوط أنابيب الغاز.

يعمل صمام كرة الماء في وضعين متطرفين عند تدويره 90 درجة ، عندما يكون مفتوحًا أو مغلقًا بالكامل. ستؤدي محاولة التحكم في التدفق إلى تآكل الختم السريع.

لديهم إمكانيات أوسع لتوصيل الأنابيب أثناء تركيب أنظمة إمدادات المياه:

• الممرات.
• ركن؛
• مع ثلاثة منافذ أو أكثر من أجل إعادة توجيه التدفقات المنقولة.

يتم إجراء الوصلات مع الأنابيب عن طريق التركيب والملحومة والملحومة. يتيح لك الخيار الأخير تثبيت صمام مياه في النظام بشكل دائم.

الخصائص المقارنة للصنبور والصمام

يتمثل الاختلاف الرئيسي بين الصنبور والصمام في تعديل ضغط وسيط العمل. يمكن للصمام إجراء هذا الضبط ، لكن الصنبور لا يمكنه ذلك. علاوة على ذلك ، نظرًا لقواعد تشغيل الرافعات ، يُمنع منعًا باتًا تنظيم الضغط بمساعدتهم. للرافعة وظيفتان فقط: فتح وإغلاق تدفق الوسيط. لكن الصمام يمكنه بسهولة تنظيم ضغط السائل أو الغاز.

هذا الاختلاف يرجع إلى التصميم. يتحرك عنصر القفل في هذا الجهاز في اتجاه التدفق ويجلس في النهاية على السرج. في الرافعات ، يدور حول محوره. بالإضافة إلى ذلك ، هناك صمامات كروية. في تصميمها ، يكون عنصر القفل عبارة عن كرة تدور بشكل عمودي على التدفق ، ونتيجة لذلك يتغير قطر الأنبوب. لكن الصمامات مجهزة بصندوق جران. يشير هذا الحل البناء إلى أنه من خلال تحريك ساق الجلبة ، يتم رفع الصمام المتصل بالساق أو خفضه.وبالتالي ، يحدث فتح أو إغلاق الفتحة الموجودة في السرج.

بصريًا ، من السهل التمييز بين الصمام والصنبور. إذا كان صمام الإغلاق بمقبض بسيط ، وكانت نهاية هذا المقبض متصلة بالساق ، فهذا يعد صنبورًا. إذا كان هناك حمل في مكان المقبض على الساق ، فهذا صمام.

إضافة إلى المواقع المفضلة

يتم استخدامها في خطوط الأنابيب التي يزيد قطرها عن 50 مم حيث يلزم إغلاق التدفق البطيء لمنع المطرقة المائية.

في الصمام ، يتحرك المصراع بشكل عمودي ، وفي لحظة الإغلاق ، لا تتعرض أسطح الختم للاحتكاك ، مما يقلل بشكل كبير من حدوث التهديف.

نظرًا لحقيقة أن اتجاه التدفق داخل جسم الصمام يتغير مرتين ، وأن مساحة التدفق أصغر من تلك الموجودة في صمامات البوابة ، فإن الصمام يتمتع بمقاومة هيدروليكية متزايدة ، وهو عيبه الرئيسي.

لا يمكن تشغيل الصمام في اتجاهات مختلفة بالنسبة لاتجاه التدفق. موضع عملها هو اتجاه التدفق عندما يضغط على اللوحة في الحالة المغلقة من جانب المقعد ، وليس من جانب الجذع. في هذا الوضع ، يساعد ضغط التدفق أثناء فتح الصمام على رفع البوتقة عن المقعد. إذا لم يتم تثبيت الصمام بشكل صحيح ، فإن ضغط التدفق في الوضع المغلق يضغط على البوب ​​، وعندما يتم فتح الصمام ، يجب استخدام قوة كبيرة جدًا لتحريك الجذع ، حيث سيكون من الضروري التغلب على ضغط التدفق . يمكن أن يؤدي هذا إلى فشلها ، حيث يمكن أن يتمزق قرص الصمام من الجذع ، الأمر الذي يتطلب الكثير من العمل لإصلاحه.

تكنولوجيا التصنيع والمواد

يتم تصنيع صمامات الإغلاق والتحكم عن طريق الصب أو الختم. في الوقت نفسه ، تخضع المادة لفحص أولي للامتثال لمعايير التشغيل في بيئة معينة.

للإنتاج ، يتم استخدام الفولاذ المقاوم للصدأ والحديد الزهر والنحاس ، والتي تتميز بالأداء العالي وعمر الخدمة الطويل والتكلفة المقبولة لتلبية احتياجات المشتري.

صمامات نحاسية

غالبًا ما يستخدم صنبور التوصيل النحاسي في أنظمة إمداد المياه الباردة من النوع الرأسي أو الأفقي. يمكن أن يكون تصميم الآلية:

1. التدفق المباشر. لا تحتوي على أجزاء معدنية داخلية تحتاج إلى حماية. يقع محور المغزل فيها بزاوية على خط التدفق. في هذه الحالة ، لوحظ انخفاض المقاومة الهيدروليكية. جسم هذا الصمام طويل وثقيل.
2. الزاوي. يقام على منعطف أو منعطف من الطريق السريع.
3. التدفق المباشر. يتم تركيبه على أي قسم من الأنبوب. يتميز الجهاز بمستوى عالٍ من المقاومة الهيدروليكية.

تتميز منتجات النحاس بمقاومة عالية للتآكل ، ومقاومة لدرجات الحرارة القصوى ، ومقاومة الضغط المتزايد داخل النظام.

صمامات من الحديد الزهر

يتميز صمام اقتران الحديد الزهر بجسم قوي ووحدة تحكم قائمة على المغزل. إنه مصمم للأنابيب التي يبلغ قطرها 10-300 مم. جسم الجزء قادر على تحمل ضغط يصل إلى 15 ميجا باسكال وتسخين يصل إلى + 225 درجة مئوية. من الناحية العملية ، يتم تشغيل المنتجات في خطوط أنابيب مياه ذات ضغط منخفض مع درجة حرارة سائلة تبلغ حوالي + 50 درجة مئوية. أقل في كثير من الأحيان - لنقل البخار والغاز مع الخصائص القصوى المحددة.

نظرًا لقوة الجسم وآلية التحكم ، تُستخدم صنابير الحديد الزهر على نطاق واسع ليس فقط في الحياة اليومية ، ولكن أيضًا في الصناعة. التكلفة المنخفضة نسبيًا تجعلها لا غنى عنها تقريبًا. جسم المنتج مصنوع من الحديد الزهر الرمادي أو القابل للطرق. جميع أجزاء وحدة القفل مصنوعة من الفولاذ. يتم استخدام حشية مطاطية أو جلدية كعنصر مانع للتسرب.

الأجهزة الفولاذية

يتمتع صمام التوصيل الفولاذي بقوة ممتازة ، تتجاوز بشكل كبير مؤشر الحديد الزهر والنحاس ، ولكنه أقل شأناً منها في الصلابة.لتحسين الأداء ، يتم إدخال عناصر صناعة السبائك مثل المنجنيز ، والكوبالت ، والفاناديوم ، والكروم ، وما إلى ذلك في التركيبة.

أحد أنواع المعدن المعدل هو الفولاذ المقاوم للصدأ والمقاوم للحرارة. لقد أثبتت الرافعات وجودها على الطرق السريعة ذات درجات الحرارة المرتفعة والبيئات العدوانية.

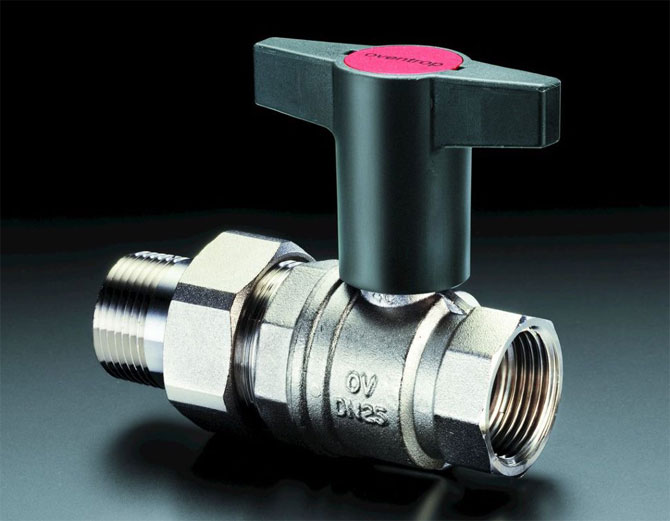

صمامات الاتحاد بآلية أمريكية مصنوعة من الفولاذ ، حيث تستخدم صواميل الاتحاد بدلاً من النهايات السداسية. يسهل هذا التصميم عملية التثبيت إلى حد كبير ، حيث لا توجد حاجة للتمرير عبر المحرك بأكمله. يتم التثبيت عن طريق شد الصواميل بشكل منفصل على كل جانب.

ما هو الصمام

يتم تثبيت صمام الإغلاق أو التحكم ، لإيقاف تدفق السائل أو التحكم في طاقته. نظرًا لخصائص التركيب ، فقد تم استخدام التصميم على نطاق واسع في أنظمة إمدادات المياه وأنظمة التدفئة وفي أنابيب الغاز المنزلية ذات المقطع العرضي الصغير للأنابيب.

الخصائص الرئيسية

صمامات الإغلاق والتحكم مع اقتران التثبيت عبارة عن قطعة من الأنابيب ذات سماكة طفيفة في المنتصف ، حيث توجد آلية العمل. توجد حواف ملولبة على كلا الجانبين ، ويتم إرفاق عنصر تحكم ميكانيكي أو إلكتروني بالآلية.

يتضمن تركيب الأجهزة شد الخيط المعاكس لخط الأنابيب ، وبالتالي ، في الأنظمة ذات الأقطار الكبيرة ، لا يتم استخدامها ، مع إعطاء الأفضلية لهياكل الفلنجات.

تختلف الخصائص التقنية للصمامات اعتمادًا على مادة التصنيع ، ويتم عرض الخصائص الرئيسية في الجدول:

تحديد	الحديد الزهر	صلب	نحاس
قطر الممر	15-50 ملم	15-50 ملم	15-50 ملم
ضغط	16 ميجا باسكال	16 ميجا باسكال	16 ميجا باسكال
درجة حرارة بيئة العمل	+ 225 درجة مئوية	+ 425 درجة مئوية	+ 225 درجة مئوية
درجة الحرارة في الخارج	-40 ... + 40 درجة مئوية	-40 ... + 45 درجة مئوية	-40 ... + 40 درجة مئوية
طول	90-200 ملم	60-200 ملم	55-132 ملم

تبلغ مدة خدمة جميع الصمامات حوالي 50 عامًا في ظل ظروف التركيب والصيانة والعناية المناسبة.

المميزات والعيوب

تتميز صمامات التوصيل المعدنية بعدد من المزايا ، والتي تشمل:

• القدرة على أداء وظائفهم بشكل فعال في الأنظمة ذات الضغط العالي وقطراته ؛
• سهولة التركيب والإصلاح والاستبدال ؛
• عمر خدمة طويل
• ضربة صغيرة لذراع التحكم ، مما يسمح لك بضبط التدفق بسرعة ؛
• صغر الحجم والوزن ، حيث يمكن تركيب الأجزاء في أي نقطة من خط الأنابيب أفقيًا وعموديًا.

عيب كبير هو المقاومة الهيدروليكية العالية ، بسبب عدم إمكانية تركيب الهياكل في الأنظمة التي تحمل مواد لزجة.

استنتاج

صمام الماء سهل التشغيل ولا يتطلب صيانة خاصة. يجب استخدام كل نموذج للغرض المقصود منه. يمكن إجراء إصلاح بسيط للصمام يدويًا ، إذا تصرفت بعناية وبشكل صحيح.

كيف يختلف الصنبور عن الصمام؟ هذا السؤال يثير قلق عدد كبير من المشترين اليوم. في البداية ، يجب أن يكون مفهوما أن جميع خطوط الأنابيب الحالية مجهزة بنوع معين من التركيبات. الغرض الرئيسي منه هو منع ، وكذلك فتح تدفق السائل ، سواء في تنظيم نظام درجة الحرارة أو في حماية المعدات.
