مدفأة في شقة بدون مدخنة

نقاط مهمة عند تركيب مدخنة بيديك

منتجات الاحتراق التي تمر عبر المدخنة لها درجة حرارة عالية. ويصبح جزء الجدار المار بجوار المدخنة ساخنًا جدًا ويمكن أن تشتعل فيه النيران. لذلك ، لا ينبغي تركيب المداخن الداخلية في الجدران المصنوعة من مواد البناء القابلة للاشتعال. لا ينصح بهذه الأنظمة أيضًا للغلايات القوية.

يتم تركيب مدخنة خارجية في المؤسسات الصناعية ذات أنظمة التدفئة الكبيرة. من المعتاد تثبيتها على مساحة غرفة ساخنة تزيد عن 600 متر مربع. يتم تثبيت هذه المدخنة أيضًا إذا كان تركيب المدخنة الداخلية محفوفًا بعدد من الصعوبات. على سبيل المثال ، في غرفة ذات أرضيات وجدران خرسانية ، سيكون من الأسهل اختراق اللوح بدلاً من حفر قناة في الحائط.

تركيب مداخن من الستانلس ستيل والحديد الزهر

يمكن تقسيم التثبيت إلى عدة مراحل:

تحضير القناة للمدخنة ؛
تركيب المدخنة
تركيب عازل حول الانبوب.

يجب أن تكون قناة الأنبوب المعدني أكبر بعدة مرات من قطرها. لترك مساحة للمواد العازلة.

تركيب المدخنة

قبل تركيب المدخنة ، يجب ضبط طول جميع الأنابيب. يجب وضع التصميم الناتج في قناة معدة مسبقًا. بعد ذلك ، قم بتوصيل المكثف والموقد بالنظام. يعتبر الانتهاء من تركيب الرأس.

للتثبيت الصلب للأنبوب ، يتم توصيله بالجدار كل متر ونصف.

عند استخدام أنبوب معدني ، من الضروري ربطه بالسقف كل نصف متر. بالإضافة إلى ذلك ، يجب أن تكون فتحات التركيب أوسع ، بحوالي قطرين من الأنابيب.

إن تركيب أنابيب مدخنة من الحديد الزهر له ما يبرره ، لأن هذه الأنابيب ستستمر لفترة أطول. لكن تركيبها مرتبط ببعض الصعوبات. على سبيل المثال ، لا يمكنك قطع أنبوب من الحديد الزهر إلا بمطحنة.

تركيب مدخنة شطيرة DIY

عند تركيب الأنابيب المعدنية ، يتم تثبيتها مثل دمى التعشيش ، ولا يلزم وجود أدوات تثبيت إضافية لإصلاح أكواع الأنابيب. أكواع الأنابيب في هذه المداخن متصلة ببعضها البعض باستخدام غراء البناء.

تعتبر أنابيب المداخن شديدة الحساسية للتكثيف ، لذا لا يتم استخدامها عند تركيب المداخن الخارجية. مع التثبيت الصحيح لمدخنة شطيرة ، سيستمر الأنبوب حتى 60 عامًا.

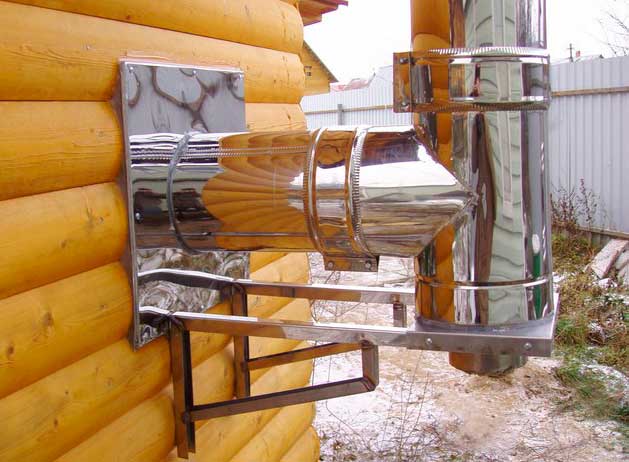

تركيب ذاتي لمدخنة خارجية

المادة المثلى لأنبوب المدخنة الخارجية هي الفولاذ المقاوم للصدأ. إنه خفيف الوزن ويعمل بشكل جيد مع الأدوات البسيطة.

لتركيب مدخنة خارجية من أنبوب غير قابل للصدأ ، يلزم ما يلي:

قم بعمل ثقب في الأنبوب المجاور للغلاية. يجب أن يقع على بعد نصف متر من أعلى نظام التدفئة ؛
ضع السحابات على الحائط الخارجي على مسافة متر من بعضها البعض ؛
قم بتوصيل مدخل المدخنة بالغلاية ؛
اسحب كوع الأنبوب المثني خارج الغرفة ؛
تثبيت المكثف
ثبت الأنبوب على الحائط ؛
قم بتثبيت غطاء المدخنة وحمايتها.

بهذا يكتمل تركيب المدخنة الخارجية. نأمل أن تساعدك مقالتنا في التعامل مع تركيب واختيار المدخنة.

https://youtube.com/watch؟v=L4j8Bi2Ns68

طرق الدفع

الطريقة الدقيقة + الصيغة

احسب المدخنة للموقد وليس للمبتدئين. من الأفضل تكليف هذا العمل بالمهنيين. ولكن إذا قررت حساب هذه المعلمة بنفسك ، فستحتاج إلى معرفة البيانات الأساسية والعديد من الصيغ:

لتحديد السعة المكعبة لغازات العادم ، من المهم معرفة قوة وحدة التسخين. للحسابات ، نستخدم الصيغة:
، أين:

B هو معامل معدل احتراق الوقود الصلب. يتم تحديد هذه القيمة بناءً على البيانات الواردة في الجدول رقم 10 من GOST 2127 ؛
V هو مستوى حجم الوقود المحروق.يشار إلى هذه القيمة على بطاقة الجهاز الصناعي ؛
تي - مستوى تسخين غازات العادم عند نقطة الخروج من المدخنة. للمواقد الخشبية - 1500.

المساحة الكلية للمدخنة. يتم حسابها بناءً على نسبة أحجام الغازات ، ويشار إلى هذه القيمة بـ "Vr" وسرعة حركتها في خط الأنابيب. بالنسبة لموقد الحطب المنزلي ، هذا الرقم هو 2 م / ث.
يتم حساب قطر الأنبوب الدائري بالصيغة - d² \ u003d (4 * Vr) / (π * W) ، حيث W هي سرعة تقدم الغاز. من الأفضل إجراء جميع الحسابات باستخدام الآلة الحاسبة وإدخال جميع القيم بعناية.

احسب المقدار الأمثل للدفع

يتم تنفيذ هذه العملية للتحكم في حساب الارتفاع الأمثل وقسم المدخنة. يمكن إجراء هذا الحساب باستخدام صيغتين. سنعطي واحدًا أساسيًا ولكنه معقد في هذا الفصل ، وسنقدم معادلة أساسية وبسيطة عند إجراء حساب بيانات التجربة:

، أين:

C معامل ثابت يساوي 0.034 لمواقد حرق الأخشاب ؛
حرف "أ" - قيمة الضغط الجوي. قيمة الضغط الطبيعي في المدخنة - 4 باسكال ؛
يشار إلى ارتفاع المدخنة بالحرف "h".
Т0 هو المستوى المتوسط لدرجات حرارة الغلاف الجوي ؛
Ti - قيمة تسخين غازات العادم عند خروجها من الأنبوب.

مثال لحساب المقطع العرضي للمدخنة

نأخذ كأساس:

يعمل موقد وعاء الطعام على الوقود الصلب ؛
في غضون 60 دقيقة ، يحترق ما يصل إلى 10 كجم من الحطب الصلب في الفرن ؛
مستوى رطوبة الوقود - ما يصل إلى 25٪.

ها هي الصيغة الأساسية مرة أخرى:

نقوم بالحساب على عدة مراحل:

نقوم بتنفيذ الإجراء بين قوسين - 1 + 150/273. بعد الحسابات نحصل على الرقم 1.55.
نحدد السعة المكعبة للغازات الخارجة - Vr \ u003d (10 * 10 * 1.55) / 3600. بعد الحسابات نحصل على حجم يساوي 0.043 متر مكعب / ثانية.
مساحة انبوب المدخنة (4 * 0.043) / 3.14 * 2. يعطي الحساب قيمة - 0.027 متر مربع.
نأخذ الجذر التربيعي لمساحة المدخنة ونحسب قطرها. إنها تساوي 165 ملم.

الآن نحدد قيمة الدفع باستخدام صيغة بسيطة:

وفقًا لمعادلة حساب الطاقة ، نحسب هذه القيمة - 10 * 3300 * 1.16. هذه القيمة - 32.28 كيلو واط.
نحسب مستوى فقد الحرارة لكل متر من الأنابيب. 0.34 * 0.196 = 1.730.
مستوى تسخين الغاز عند الخروج من الأنبوب. 150- (1.73 * 3) = 144.80.
الضغط الجوي للغاز في المدخنة. 3 * (1.2932-0.8452) = 1.34 م / ث.

الأهمية! باستخدام بيانات الفرن الخاص بك ، يمكنك إجراء الحساب بشكل مستقل ، ولكن من أجل السلامة ، من الأفضل التشاور مع المتخصصين. تعتمد سلامة منزلك وكفاءة تشغيل أجهزة التدفئة على الحساب الصحيح.

طريقة الحساب السويدية

يمكن أيضًا قياس حجم المدخنة للموقد باستخدام هذه الطريقة ، ولكن الغرض الرئيسي من الطريقة السويدية هو حساب مداخن المواقد بصندوق نيران مفتوح.

في هذه الطريقة ، لا يتم استخدام حجم غرفة الاحتراق وحجم الهواء فيها للحساب. لتحديد صحة الحساب ، يتم استخدام الرسم البياني:

من المهم هنا مطابقة نسبة مساحة غرفة الاحتراق ("F") وفتحة أنبوب الاحتراق ("f"). فمثلا:

أبعاد الفرن 770/350 مم. نحسب مساحة المقصورة - 7.7 * 3.5 = 26.95 م 2 ؛
حجم المدخنة 260/130 مم ، مساحة الأنبوب - 2.6 * 1.3 = 3.38 م 2 ؛
احسب النسبة. (338/2695) * 100 = 12.5٪.
ننظر إلى القيمة 12.5 في أسفل الجدول ونرى أن حساب الطول والقطر صحيح. بالنسبة لفرننا ، من الضروري بناء مدخنة بارتفاع 5 أمتار.

لنلقِ نظرة على مثال حسابي آخر:

فرن 800/500 مم ، مساحته - 40 م 2 ؛
قسم المدخنة 200/200 مم ، مساحة 4 م 2 ؛
نحسب النسبة (400/4000) * 100 = 10٪.
وفقًا للجدول نحدد طول المدخنة. في حالتنا ، بالنسبة لأنبوب الساندويتش الدائري ، يجب أن يكون 7 أمتار.

مبدأ تشغيل عمود المدخنة

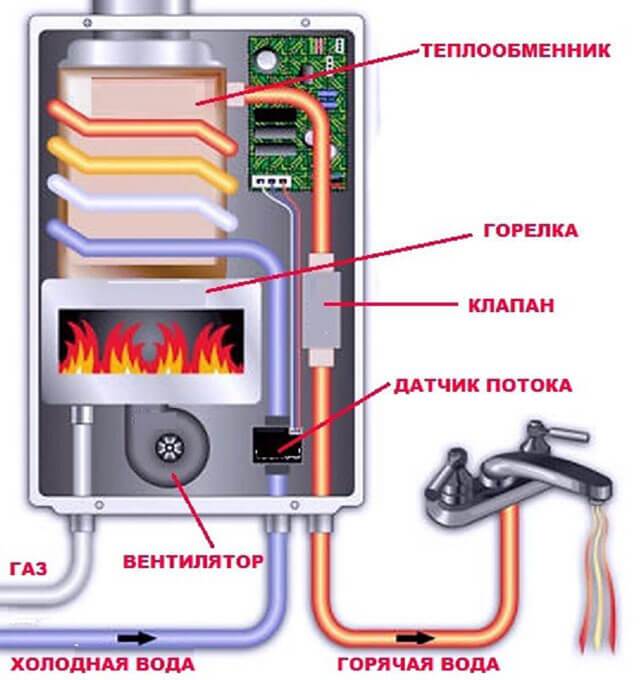

يسمح لك السخان غير المجهز بمدخنة بتسخين المياه باستخدام الطاقة المتولدة أثناء احتراق الغاز. في المستقبل ، يمكن استخدام الماء الساخن لأي غرض - فالإمداد بالماء الساخن يحمل الكثير من الوظائف. لتشغيل الجهاز ، يمكن استخدام كل من الغاز الرئيسي والمعبأ في زجاجات.

السمة المميزة للأجهزة التي لا تحتوي على مدخنة هي طريقة إخراج منتجات الاحتراق. غرفة الاحتراق في سخانات المياه هذه محكمة الإغلاق ، ويتم استخدام مدخنة متحدة المحور لإزالة غازات العادم ، والتي يتم إخراجها من خلال الجدار. تتم إزالة منتجات الاحتراق بواسطة مروحة ، مدمجة في الأصل في السخان.يتم توفير الأكسجين اللازم للاحتراق من خلال الجزء الخارجي من المدخنة.

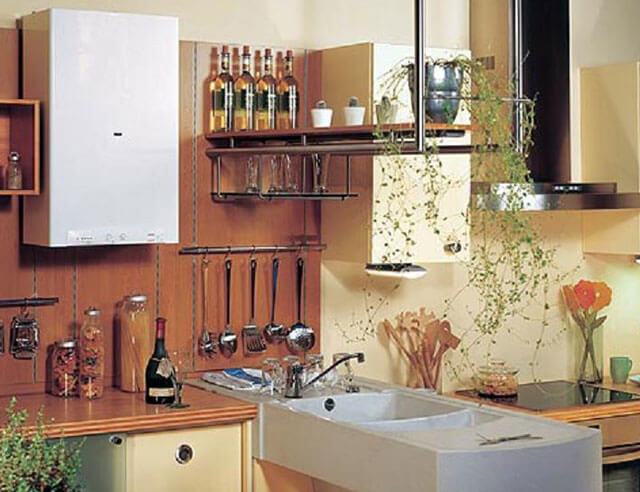

يعتبر سخان المياه بالغاز بدون مدخنة ، نظرًا لتصميمه ، رائعًا للغرف التي لا تحتوي على مدخنة. لضمان توصيل الجهاز بالجو ، من الضروري فقط عمل ثقب في الحائط وإدخال مدخنة متحدة المحور فيه.

الجانب الإيجابي المرتبط باستخدام السخانات غير المدخنة هو حقيقة أنها لا تحرق الأكسجين في الغرفة ولا تتطلب سحب هواء قسري من الشارع. بالإضافة إلى ذلك ، يمكنك توفير الكثير عند تثبيت هذه الأجهزة - فالمدخنة التقليدية الكاملة باهظة الثمن ، وهناك العديد من الصعوبات في تثبيتها.

عند اختيار عمود غاز بدون مدخنة ، يجب الانتباه إلى عدة خصائص:

قوة سخان المياه بالغاز.
توافق الطاقة مع ظروف التشغيل المحددة للجهاز ؛
أداء سخان المياه
نوع الموقد والاشتعال ؛
درجة الأمان.

قوة وأداء السخان بدون مدخنة

تعد قوة سخان المياه بالغاز من أهم المؤشرات التي تؤثر بشكل مباشر على كفاءة الجهاز وإمكانياته. على سبيل المثال ، في أجهزة التدفق ، الطاقة مطلوبة لتسخين تدفق المياه بالكامل. تُقاس قوة الأجهزة تقليديًا بالواط (kW) ، بغض النظر عن نوع الوقود المستخدم. ومع ذلك ، في هذه المقالة نتحدث فقط عن أجهزة الغاز.

يعد الأداء أيضًا معلمة مهمة جدًا لأي سخان مياه. تعرض هذه المعلمة ، التي يتم عرضها دائمًا في وثائق الجهاز ، كمية المياه التي يمكن أن يسخنها سخان المياه الغازي الفوري بدون مدخنة في دقيقة واحدة ، اعتمادًا على درجة الحرارة.

يجدر النظر في بعض الأمثلة:

تشير الوثائق إلى أن أداء الجهاز عند درجة حرارة 25 درجة هو 13 لترًا في الدقيقة. هذا يعني أن سخان الماء هذا في دقيقة واحدة يسخن 13 لترًا من الماء إلى درجة حرارة تتجاوز المدخلات بمقدار 25 درجة ، أي إذا كانت درجة حرارة الماء في البداية 10 درجات ، فسيتم تسخينها في المدفأة حتى 35 درجة.
إذا كان معدل تدفق DHW عند 50 درجة هو 6 لترات في الدقيقة ، فإن الحساب سيبدو تمامًا كما في الحالة السابقة. العلاقة بين هذه المعلمات بسيطة وواضحة للغاية ، لذلك لا توجد مشاكل خاصة بها.

مواقد منزلية

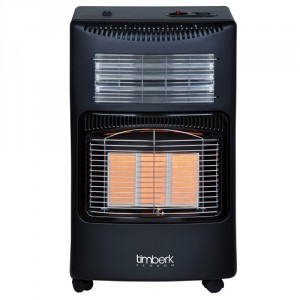

سخان غاز 4.2 كيلو واط

أحد عيوب المواقد الداخلية التي تعمل بالغاز هو التكلفة العالية للمعدات. إذا كانت لديك مهارات في البناء والهندسة ، فيمكنك محاولة التغلب على هذا النقص عن طريق إعادة استخدام موقد الحطب العادي من الطوب. بشكل عام ، التعديل بسيط للغاية. يتم تثبيت الموقد في الفرن وتغيير تصميم المدخنة. على عكس موقد الحطب ، فإن هذا الموقد قادر بالفعل على العمل بشكل مستمر ، مع الحفاظ على درجة حرارة مريحة ثابتة.

يتيح لك تركيب مجموعة الأتمتة الحصول على سخان مستقل بالمعنى الكامل للكلمة. في حالة عدم وجود جر أو زيادة في درجة الحرارة أو انقطاع في إمداد الغاز ، يتم تشغيل المستشعرات ، وتقوم الأتمتة ببساطة بإيقاف تشغيل الفرن. ما فائدة المواقد محلية الصنع؟ في تعقيد تحويل المدخنة. لجعل توصيل الغاز ممكنًا تقنيًا ، من الضروري إنشاء نظام لإزالة منتجات الاحتراق التي تلبي متطلبات خدمة الغاز. ما إذا كان الأمر يستحق القيام بمثل هذا العمل الصعب ، إذا كان السؤال يتعلق بتدفئة منزل صيفي مع إقامة موسمية ، فإن الأمر متروك لمالكه ليقرر. كما تبين الممارسة ، سيكون نموذجًا جاهزًا لموقد الغاز اختيارًا جيدًا لمثل هذه المنازل.

أنابيب المداخن

جهاز المدخنة بسيط للغاية ، فهو يتضمن استخدام أنابيب خاصة لهذا الغرض ، والتي يتم من خلالها إزالة الهواء الملوث أو منتجات الاحتراق خارج الغرفة.

الأنابيب هي:

قالب طوب،
فلز،
سيراميك،
البوليمر.

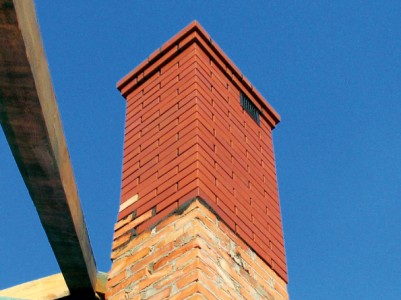

السمات المميزة لمدخنة من الطوب

على الرغم من حقيقة أنه يوجد اليوم عدد كبير جدًا من المواد التي يمكن استخدامها لبناء مدخنة ، إلا أن مداخن الطوب كانت شائعة جدًا لسنوات عديدة.

هذا النوع من المدخنة له مزاياه. لا يمكن لصقها بالداخل ، مما سيساعد على توفير مواد التشطيب. ومن الجدير أيضًا أن يؤخذ في الاعتبار أن بناء مدخنة من الطوب يجب أن يكون له خط تماس يبلغ 1 سم.إذا كان من المستحسن استخدام ملاط الأسمنت والجير أو الجير في الداخل ، فعندئذٍ في الجزء العلوي من المبنى ، يمكنك بالفعل استخدام مزيج خرساني عادي من أجل البناء.

نصيحة. من أجل استخدام مدخنة من الطوب في المنزل ، من الضروري وضع أساس أكثر قوة للمبنى - سيضيف الطوب حمولة إضافية إلى جدران المبنى وأساسه.

بالإضافة إلى المزايا ، هناك أيضًا عدد من عيوب التصميم. يمكن أن تتراكم الأوساخ على الطوب بسبب سطحه الخشن. هذا هو السبب في انسداد هذا الأنبوب بالسخام بسرعة كبيرة.

منذ خروج منتجات الاحتراق من مدخنة الطوب ، يتم تكوين مكثف الأكسجين ، والذي يتعرض منه أنبوب الطوب للتدمير. يحدث أن تنكسر قطعة من الطوب وتسقط في الأنبوب. كل هذا يمكن أن يضيق بشكل كبير قناة المدخنة ويجعل من الصعب على الكتل الهوائية الهروب.

الهياكل الخزفية

الأنابيب الخزفية عبارة عن هياكل جاهزة لبناء مدخنة. يتم بيعها في تصميم معياري. أنبوبها الداخلي مصنوع من سيراميك متين ومقاوم للأحماض والحرارة.

تتميز أنابيب المداخن الخزفية بعدد من المزايا ولها سطح أملس للغاية. نتيجة لذلك ، لا يتم جمع السخام عليه ، والذي يتكون نتيجة مرور الكتل الهوائية الملوثة التي تشكلت أثناء عملية الاحتراق.

مثل مداخن الطوب ، المداخن الخزفية ثقيلة جدًا. ولهذا السبب فإن الأمر يستحق استخدام الأساس للهيكل.

أنواع المداخن

حتى الآن ، هناك نوعان من هياكل المداخن: هيكل يقع داخل المبنى ومدخنة خارج المنزل. وهي تختلف ليس فقط في المواد التي يمكن بناؤها ، ولكن أيضًا في الحجم والأنواع.

عادة ، من أجل بناء مدخنة داخل المنزل ، يتم استخدام أنابيب من الطوب أو السيراميك. في الشارع ، من المنطقي أكثر استخدام المداخن المعدنية ، لأنها مقاومة لدرجات الحرارة القصوى ولا تتعرض للرطوبة.

يمكن أيضًا عمل المدخنة داخل المنزل بطريقتين ، وهذا في الفيديو

https://youtube.com/watch؟v=U9_9A-wIkVQ

مصادر

http://teploguru.ru/pechi/pechi-bez-dymoxoda.html
http://StroySvoimiRukami.ru/truba-dlya-pechi-svoimi-rukami/
http://DomSdelat.ru/otoplenie/ustanovka-dymoxoda-v-dome-svoimi-rukami-sovety.html
https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/diametr-dymohoda-dlya-pechi-na-drovah.html
https://9dach.ru/obogrev/276-pechi-dlya-dachi
https://Proekt-sam.ru/proektsistem/dymoxod-v-chastnom-dome.html

ماذا يجب أن يكون ارتفاع أنبوب المدخنة للفرن

يسمح لك حساب هذه المعلمة بتجنب حدوث الاتجاه العكسي والمشاكل المحتملة الأخرى. يتم تنظيم هذه المشكلة من خلال قواعد SNiP والوثائق الأخرى.

لماذا هذه المعلمة مطلوبة؟

لفهم أهمية هذا العامل ، دعونا نلقي نظرة فاحصة على العديد من القوانين الفيزيائية ونتائج المداخن المصنوعة بشكل غير صحيح. مع مرور الغازات الساخنة ، تنخفض درجة الحرارة ، ولكن الهواء الدافئ أو الغازات ترتفع دائمًا.

عند مخرج الأنبوب ، تنخفض درجة الحرارة أكثر. غازات العادم الموجودة في خط أنابيب بطبقة موثوقة من العزل الحراري لها درجة حرارة عالية وعمود من الدخان الساخن ، يتصاعد ، ويزيد السحب في الفرن.

دعنا نحلل الموقف - نقوم بتقليل القسم الداخلي للأنبوب وزيادة ارتفاع الأنبوب فوق حافة السقف. إذا كنت تعتقد أن حجم الغاز المسخن يزداد ، يزداد وقت تبريد الدخان ويزداد الدفع - هذه العبارة نصف صحيحة فقط. سيكون الجر ممتازًا ، حتى مع وجود فائض كبير. سيحترق الحطب بسرعة وسترتفع تكلفة شراء الوقود.

يمكن أن تؤدي الزيادة المفرطة في ارتفاع المدخنة إلى زيادة الاضطرابات الديناميكية الهوائية وانخفاض مستوى السحب. هذا محفوف بحدوث الاتجاه العكسي وانبعاث الدخان في أماكن المعيشة.

متطلبات SNiP

يتم تنظيم طول أنابيب عادم غاز العادم وفقًا لمتطلبات SNiP 2.04.05. تنص القواعد على مراعاة العديد من قواعد التثبيت الأساسية:

الحد الأدنى للمسافة من الشبكة في الفرن إلى المظلة الواقية على السطح هي 5000 مم. الارتفاع فوق السقف المسطح الذي يغطي مستوى 500 مم ؛
يجب أن يكون ارتفاع الأنبوب فوق منحدر السقف أو التلال على النحو الموصى به. سنناقش هذا في فصل منفصل ؛
إذا كانت هناك مبانٍ على سطح مستوٍ ، فيجب أن يكون الأنبوب أعلى. في هذه الحالة ، مع ارتفاع الأنبوب ، يتم فكه بسلك أو وصلات كبلية ؛
إذا كان المبنى مجهزًا بنظام تهوية ، فيجب ألا يتجاوز ارتفاعها غطاء أنبوب مخرج غاز المداخن.

طريقة الحساب الذاتي

كيفية حساب ارتفاع قناة الدخان بشكل مستقل ، لذلك ستحتاج إلى الحساب وفقًا للصيغة:

، أين:

"أ" - الظروف المناخية والطقس في المنطقة. بالنسبة للشمال ، هذا المعامل هو 160. يمكنك إيجاد القيمة في مناطق أخرى على الإنترنت ؛
"مي" - كتلة الغازات التي تمر عبر المدخنة في وقت معين. يمكن العثور على هذه القيمة في توثيق السخان الخاص بك ؛
"F" هو وقت ترسيب الرماد والنفايات الأخرى على جدران المدخنة. بالنسبة لمواقد الحطب ، يكون المعامل 25 ، للوحدات الكهربائية - 1 ؛
"Spdki" ، "Sfi" - مستوى تركيز المواد في غاز العادم ؛
"V" - مستوى حجم غازات العادم ؛
"T" - فرق درجة الحرارة بين الهواء الداخل من الغلاف الجوي وغازات العادم.

الأهمية! سيتطلب الحساب الذاتي إيجاد عدد كبير من الكميات وإجراء حسابات معقدة. لذلك ، نوصي بالاتصال بالمحترفين

ليس من المنطقي إعطاء حساب تجريبي - المعاملات والقيم الأخرى ليست مناسبة لوحدتك ، وسيتطلب استخراج الجذور التربيعية تنزيل آلة حاسبة هندسية.

مادة الأنابيب

يجدر الاختيار من بين ما سيتم إنشاء أنبوب الفرن من أربعة خيارات غير قابلة للاحتراق - هذه هي الطوب أو المعدن (الصلب) أو الخرسانة أو الوحدات ذات النوى الخزفية.

في أغلب الأحيان ، حتى الآن ، يفضل أصحاب الأفران ترتيب الأنابيب المركبة من الطوب ، والتي تتكون بدورها من العناصر التالية:

العنق هو جزء من الأنبوب بين جسم الفرن والأخدود في سمك السقف ؛
القطع - سماكة الأنبوب في جسم السقف ؛
الناهض عبارة عن أنبوب يقع في مساحة العلية ؛
قطع على السطح (ويسمى أيضا "قضاعة") ؛
رأس الأنبوب.

بالنسبة للأنبوب ، سيتعين عليك استخدام الطوب الخاص عالي الجودة المصمم لوضع هياكل التدفئة. يجب أن يكون الحل الذي سيتم وضعه عليه أيضًا مقاومًا للحرارة والبلاستيك.

أنواع ناقلات الطاقة المستخدمة

قبل الشروع في اختيار طراز فرن معين ، يجب أن تقرر نوع الطاقة التي سيتم استخدامها.

في الظروف الحديثة ، هناك ثلاثة من أكثرها شيوعًا:

كهرباء؛
غاز طبيعي؛
خشب أو وقود صلب آخر.

مزايا الأولين واضحة - يمكنهم العمل بدون مدخنة. ومع ذلك ، فإن استخدام الكهرباء مكلف للغاية ، واستخدام الغاز الطبيعي يتطلب توافر شبكة هندسية مركزية مناسبة في الكوخ الصيفي.

سخانات كهربائية - خيار مدمج ومريح لحاوية كتلة

بالإضافة إلى ذلك ، في هذه الحالة ، ستعتمد على الأداء السلس لشبكات المرافق. على سبيل المثال ، في حالة انقطاع التيار الكهربائي ، لن يعمل الفرن الكهربائي. فقط استئجار مولد ديزل لمنزل صيفي سيساعد.

كبديل ، يتم استخدام المبردات التالية على نطاق واسع:

المنصات - حبيبات ، تُترك لتصنيع لب الخشب كنفايات في الأثاث أو غيره من المنتجات المماثلة ؛
الوقود الحيوي هو غاز ناتج عن معالجة المواد البيولوجية.

صورة لموقد الحطب لمنزل ريفي

هناك خيارات أخرى ، لكن استخدامها للمنازل الريفية غير منطقي ومكلف.

بعد كل شيء ، يجب أن يكون للموقد المضغوط للمنزل الصيفي المزايا التالية:

اقتصاد؛
سهولة التشغيل.

عند اختيار الطراز ، يجب أن تركز على الوقود الأكثر شيوعًا والأرخص في منطقتك. إذا لم يكن المنزل الريفي مخصصًا للاستخدام على مدار العام ، فمن المستحسن اختيار نماذج غير مكلفة مصممة لاستخدام الوقود الصلب.

بالنسبة لبقية العوامل ، كل هذا يتوقف على تفضيلاتك واحتياجاتك الفردية.

تقدم الشركات المصنعة الأجنبية والمحلية العديد من الخيارات:

ضخمة وصغيرة
باهظ الثمن وليس كذلك ؛
قياسي وصقل.

للخبراء الخاصين ، يوجد أيضًا موقد للتقديم مع مقعد موقد ، والذي يكمل تمامًا الجزء الداخلي للمنزل ، المصنوع على الطراز الروسي القديم.

موقد روسي مع مقعد - لخبراء حقيقيين

فرن عصامي

الموقد هو مهنة بناء محترمة ومسؤولة للغاية. لطالما كانوا موضع تبجيل في روسيا.

لا يخضع أي هيكل لمتطلبات عالية مثل الفرن الحجري ، لأنه إذا كان يسخن بشكل سيئ ، أو يدخن بشدة ، فإن الحياة في المنزل ستصبح لا تطاق. ولا يمكن اكتساب الخبرة والمهارات اللازمة إلا بالخبرة ، بما في ذلك الخبرة والمهارات غير الناجحة.

إذا قررت القيام بكل العمل بنفسك ، فعليك أن تدرس بعناية وعناء جميع مصادر المعلومات المتاحة. من الأفضل اختيار أبسط مشروع للتنفيذ. ولكن حتى في هذه الحالة ، لا يمكن لأحد أن يضمن طي الموقد بشكل صحيح ولن يتم إعادة تصميم أي شيء.

إن وضع الفرن عملية معقدة ومسؤولة ، لكنها قابلة للتنفيذ

ولكن إذا كانت لديك جودة مثل المثابرة ولديك الكثير من وقت الفراغ ، فيمكنك توفير الكثير عند بناء الفرن.

موقد غاز لمنزل صيفي

تتميز مواقد الغاز الخاصة بالبيوت الصيفية بكفاءة عالية تصل إلى 85٪ وقدرة تصل إلى 15 كيلو واط ، مما يعني عدم إهدار الوقود ، ولكن يتم إجراء تدفئة عالية الجودة للمساحات. بهذه القوة ، يمكنك تدفئة منزل مساحته 150 مترًا مربعًا ؛ وبالنسبة للمباني الصغيرة ، يمكنك اختيار مدفأة بقوة تصل إلى 6 كيلو واط.

الوقود صديق للبيئة ، بعد الاحتراق ، يتم إطلاق البخار وثاني أكسيد الكربون في الهواء الطلق ، لأن عناصر الديكور غير قابلة للاحتراق ولا تنبعث منها مواد سامة.

يتكون موقد الغاز من صندوق نيران من الصلب أو الحديد الزهر ، ويمكن أن يكون مفتوحًا ومغلقًا ، وفي الحالة الأولى ، يتم تثبيت التصميم بعيدًا عن الأشياء التي يمكن أن تشتعل فيها النيران. في الحالة الثانية ، يتم إغلاق صندوق الاحتراق بزجاج خاص مقاوم للحريق. يوجد بالداخل موقد يتم توفير النار منه للعناصر الزخرفية أو الفحم الاصطناعي أو الحطب. في نفس الجزء يوجد جهاز الإشعال. يوجد في الخارج لوحة تحكم ، يمكنك أيضًا تغيير أوضاع تشغيل الموقد باستخدام جهاز التحكم عن بعد. موقد الغاز لديه تحكم أوتوماتيكي ينظم الاحتراق ، حساسات خاصة توقف إمداد الغاز في حالة حدوث عطل ، ترموستات يحافظ على درجة حرارة الغرفة. أيضًا ، يمكن شراء الجهاز الأخير بشكل منفصل.

يمكن أن تكون مواقد الغاز بسيطة ، وتوجد فوقها عناصر زخرفية بالأشعة تحت الحمراء.

يمكن وضع مواقد الغاز في البلد بدون مدخنة بالشكل الكلاسيكي. من أجل إزالة منتجات الاحتراق ، يمكنك استخدام أنبوب تهوية مصنوع من الفولاذ ، وله جزء وسيط عازل للحرارة يمنع تراكم المكثفات.

يتم وضع المواقد الخارجية في شرفات المراقبة ، في الشرفات المفتوحة ، ولا تحتاج إلى مدخنة ، حيث يتم طرح منتجات الاحتراق في الهواء.

اختيار النموذج

أنواع الأفران

عندما يتم استخدام الجهاز للتدفئة فقط ، يجب توضيح المنطقة المراد تسخينها. إذا كنت تنوي طهي الطعام عليها ، فعليك أن تأخذ ذلك في الاعتبار عند الاختيار. (انظر أيضًا مقالة سخان المسخن للإعطاء: الميزات.)

ضع في اعتبارك التصميمات الأكثر شيوعًا.

رأي	وصف
موقد بوتبيلي	مناسب في حالة كون المنطقة المدفأة صغيرة ، ولا يزور الملاك الكوخ إلا في رحلات قصيرة. هذه مواقد رخيصة جدًا ، لكنها طريقة آمنة وفعالة للحفاظ على الهواء عند درجة حرارة مريحة خلال فصل الشتاء.
موقد أو موقد معدني	هذه الهياكل مصنوعة من الفولاذ المقاوم للصدأ أو الحديد الزهر. الخيار الأخير هو الأفضل ، لأنه يتمتع بكفاءة أعلى. تستهلك المواقد الوقود بشكل أسرع ، لذلك من الأفضل شراء الموقد. يسمح لك وجود أسطح الطهي عليها بطهي الطعام. العيب هو الثمن الباهظ.
فرن الطوب	التصميم الأكثر فعالية والأقل تكلفة إلى حد ما ، والذي يتم إجراؤه يدويًا مع بذل العناية اللازمة والمهارة. من النادر سماع آراء سلبية حول مثل هذا الفرن. يسخن تمامًا ، ويتراكم الحرارة داخل نفسه ، ويسمح لك أيضًا بطهي الطعام.

موقد حديث

متطلبات المواقد الريفية

عند اختيار نموذج للاستخدام في منزل ريفي ، يجب الانتباه إلى العوامل التالية:

البساطة وبيئة العمل لعملها في الظروف المحددة لمنطقة الضواحي ؛
كفاءة عالية ، معبراً عنها في القدرة على تسخين الغرفة بسرعة باستخدام كمية صغيرة من الوقود ؛
حجم صغير ، وهو أمر مهم لغرفة ضيقة أو حاوية كتلة ؛
سهولة اشتعال صندوق الاحتراق حسب الحاجة - وهذا صحيح بشكل خاص عند استخدام الموقد للطهي ؛
الكفاءة - أقصى نقل للحرارة أثناء احتراق الوقود المختار ؛
إمكانية استخدام ناقلات حرارية بديلة - رقائق الخشب ، والقوالب ، والمنصات النقالة ، وما إلى ذلك ؛
تكلفة صغيرة.

موقد البلد - الاكتناز والتنوع والكفاءة

في معظم الحالات ، يتم استيفاء جميع هذه الشروط عن طريق الأفران المباعة في شبكة التوزيع المحلية.

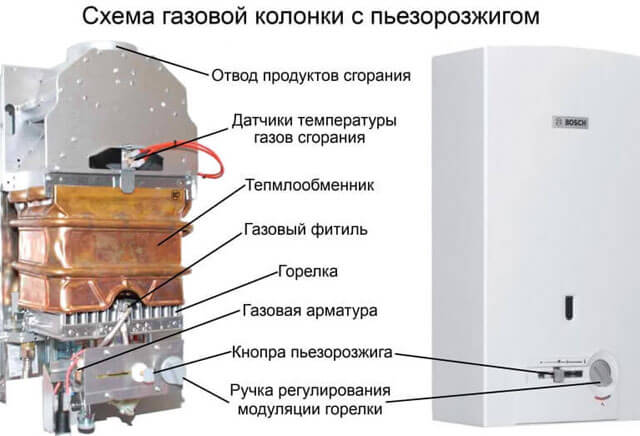

الشعلات الخاصة بأعمدة المداخن

في سخانات المياه التي تعمل بالغاز بدون مدخنة ، يتم تثبيت نوعين من الشعلات:

متغيرات مع ضبط تلقائي للقدرة ؛
الثوابت التي تتغير فيها القوة في الخطوات.

يجعل الموقد المتدرج من الممكن ضبط قوة النار ، مما يؤثر في النهاية على نظام درجة حرارة سخان المياه. قد يبدو هذا الحل مناسبًا ، ولكن للوهلة الأولى فقط. من الناحية العملية ، غالبًا ما يتضح أن درجة حرارة تسخين المياه أثناء تشغيل العمود تختلف على نطاق واسع إلى حد ما.

يمكن أن تتأثر درجة التسخين بانخفاض الضغط في درجة حرارة الغاز أو الهواء أو الماء. غالبًا ما يحدث العامل الأخير إذا تم ضبط السخان بالماء الدافئ ، ثم بدأ الماء البارد من الشارع في دخول النظام.

عند ضبط مستوى الطاقة المطلوب ، يمكن تغيير درجة حرارة الماء حسب درجة فتح الصنبور. ومع ذلك ، فإن الجهود المفرطة في هذه الحالة لن تؤدي إلى النتيجة المرجوة - إذا قمت بربط الصنبور بشدة في محاولة للحصول على ماء ساخن للغاية ، يمكنك ببساطة الحصول على تيار بارد تمامًا. لا ننصح بشدة بمحاولة تغيير درجة حرارة الماء الخارج عن طريق خلط الماء البارد من مصدر المياه.

موقد بدون مدخنة مبدأ التشغيل ، أنواع ، اختيار

لأول مرة ، بدأت المواقد التي لا تحتوي على مدخنة تظهر بنشاط منذ وقت طويل - منذ عدة قرون ، ولكن بعد ذلك لم تتجذر هذه التقنية لعدة أسباب. بادئ ذي بدء ، كان هذا بسبب التعقيد العالي للتصميم وانخفاض كفاءة استخدام الطاقة للفرن. كانت هذه المعلمة مهمة للغاية ، لأنها كانت المصدر الوحيد للحرارة في المنزل.

لا توجد قيود على شراء مواقد التدفئة بدون مدخنة في الوقت الحالي. يمكن تركيبها في كل من مرحلتي التصميم والبناء وفي وقت لاحق. تأكد من وجود مكان للموقد في كل مسكن.

أنواع الأجهزة

يتعامل المهندسون من مختلف الشركات بنجاح مع مهمة إنشاء الأجهزة التي لا تتطلب مدخنة. كل منهم له مزايا وعيوب ومظهر فردي ووظائف فريدة. تلعب تكلفة هذه المنتجات أيضًا دورًا مهمًا ، نظرًا لأن هذه المواقد بالنسبة للعديد من الأشخاص تتجاوز الميزانية المخصصة مسبقًا.

في المتاجر المتخصصة يمكنك أن تجد الأنواع التالية:

الكهرباء؛
صديقة للبيئة (مواقد الوقود الحيوي) ؛
حرق الأخشاب (تحذير واحد - لا يتم استخدام مدخنة ، بل مدخنة).

حسب مادة التصنيع:

مواقد مبلطة
قالب طوب؛
الأجهزة المعدنية.

إذا كنت ترغب في تجهيز منزلك بسرعة وبميزانية محدودة ، فأنت مضمون لاختيار الحل المناسب من بين هذه الأجهزة. كل شيء سيعتمد على القدرات المالية والتفضيلات الفردية.

يمكن العثور على مواقد ممتازة للبيوت الصيفية بدون مدخنة في مجموعة واسعة من المواقد المزدوجة

ظهرت هذه الحلول في السوق الواسعة مؤخرًا نسبيًا ، ولكن في وقت قصير تمكنت هذه النماذج من جذب انتباه عدد كبير من العملاء.

يكمن المبدأ الرئيسي لتشغيل المواقد الحيوية في استخدام وقود خاص يحترق بدون دخان وسخام ومنتجات الاحتراق. كل مكوناته تحترق تماما وهذا سبب تسمية المدفأة.

يحتوي الجهاز على مقصورة خاصة حيث توجد كمية معينة من الوقود. الحجم الإجمالي يكفي لمدة 5-8 ساعات من التشغيل المستمر ، ومع ذلك ، يمكن الحصول على أرقام أكثر دقة في ورقة البيانات الفنية ، حيث يعتمد كل هذا على النموذج. في المواقد الحيوية الأكثر تكلفة ، يتم تثبيت عاكسات خاصة لتركيز الطاقة الحرارية.

على أراضي الاتحاد الروسي وبلدان رابطة الدول المستقلة ، حظيت الشركات المصنعة التالية للمواقد الحيوية بأكبر قدر من الشعبية:

زيفير.
بيوكامينو.
كراتكي.
بلانيكا.
سيلفر سميث
لهب بري.
سخن.

كما ترى ، الاختيار رائع حقًا ، لذا خذ بضع ساعات من وقتك الشخصي لاختيار أفضل السخانات بدون مدخنة!

أفران الطوب بدون مدخنة

تعتبر مواقد الطوب التي لا تحتوي على مدخنة خيالًا للكثيرين ، ومع ذلك ، لا تزال هذه التصميمات حقيقية ، ومع ذلك ، فإن هذا يفرض قيودًا خطيرة على نطاقها. نظرًا لارتفاع احتمال إطلاق منتجات الاحتراق في الفضاء المحيط ، يتم تثبيت هذه النماذج في الهواء الطلق: في الحديقة أو بالقرب من المنزل.

تُعرف هذه المواقد المصنوعة من الطوب والحجر أيضًا باسم "مواقد الساونا السوداء" ، حيث يتم تكوين كمية كبيرة من الاحتراق والسخام أثناء تشغيلها ، والتي تترسب على جدران الفرن.

ليس من المنطقي تنظيف مثل هذا السخام ، لأن النتيجة ستكون هي نفسها بمرور الوقت.

يتم تقليل الانبعاثات عن طريق الاحتراق الكامل لجميع مكونات الفرن تحت درجة حرارة عالية.

تم استخدام الحمامات والمواقد السوداء الخاصة بهم بنشاط منذ آلاف السنين ، لذلك تعتمد المشاريع الحديثة على المباني التي اخترعها أسلافنا.

أكثر أنواع حمامات البخار السوداء شيوعًا هي:

الصديق أو يورت.
شبه المخبأ
حفر "Vlaznye" ؛
"الأصول" السلافية القديمة.

هناك الكثير من الخيارات حقًا ، لكن غالبًا ما يصنعون مخابئًا ونظائرها ، حيث تتمتع بمظهر أصيل وأجواء ممتعة في الداخل!

استنتاج

لا توجد صعوبات في شراء وتثبيت موقد بدون مدخنة - كل هذا يتوقف على الميزانية المتاحة والوظائف المطلوبة. تأكد من أن المعلم المتمرس سيكون قادرًا على إدراك جميع أفكارك ورغباتك!

اشتعال نبع ماء ساخن بدون مدخنة

أحد المكونات المهمة لسخان المياه بالغاز هو نظام اشتعال العمود. لا يؤثر هذا العنصر على قابلية استخدام الجهاز فحسب ، بل يؤثر أيضًا على درجة أمانه.

في سخانات المياه التي تعمل بالغاز بدون مدخنة ، يمكن تثبيت ثلاثة أنواع من الإشعال:

الإلكترونية ؛
اشتعال بيزو
اشتعال من توربينات هيدروليكية.

تتميز الأجهزة المزودة بنظام الإشعال الإلكتروني بميزة مهمة واحدة - ليس من الضروري أن تكون في وضع الاستعداد طوال الوقت. إذا كان من الضروري إشعال الجهاز ، يتم إنشاء شرارة ، يتم أخذ الطاقة من البطاريات من أجلها. يتم الاشتعال عند كل فتح للصنبور ، وبقية الوقت يكون النظام في حالة غير نشطة.

يعمل الاشتعال بيزو بسبب التأثير الكهروإجهادي ، أي القوة الميكانيكية المطبقة تخلق شرارة. على عكس التصميم السابق ، يتطلب تشغيل الإشعال الكهرضغطية جهاز إشعال مشتعل باستمرار ، مما يضمن تشغيل سخان المياه.
