جهاز أرضية خشبية على جذوع الأشجار

تركيب ارضيات خشبية مع تدفئة كهربائية

جهاز أرضية خشبية على جذوع الأشجار

يمكن تجهيز التدفئة الأرضية الكهربائية في المنزل بطريقتين:

  • تثبيت حصائر التدفئة
  • قم بتشغيل كابل التدفئة على الأرض.

في الحالة الأولى ، يمكن القيام بالعمل بشكل مستقل ، وتركيب الأرضية الدافئة أسهل وأسرع. لا يزيد ارتفاع الأرضية عن 3 مم. لذلك ، فهو مثالي للغرف ذات الأسقف المنخفضة. ومع ذلك ، يتميز نظام التدفئة الأرضية هذا بقدرة منخفضة ، لذلك يتم استخدامه فقط كمصدر إضافي للحرارة.

عند وضع كابل التسخين ، ترتفع الأرضيات بأكثر من 30 مم. لا ينصح بوضعها تحت أرضية خشبية. من المستحسن الحصول على مشورة الخبراء.

يمكن إجراء كلا النوعين من التدفئة تحت أي غطاء أرضي.

لوضع حصائر الأشعة تحت الحمراء ، يتم اتباع الخطوات التالية:

  • تحضير قاعدة خشبية: تخلص من المخالفات الأرضية ، العيوب الكبيرة ، التمهيدي ؛
  • ضع طبقة من مادة العزل الحراري ؛
  • شرائط منتشرة بالتساوي مع عناصر تسخين ؛
  • تثبيت جهاز استشعار درجة الحرارة لأرضية دافئة ؛
  • إصلاح الكابل
  • فوق الحصير ، يتم توزيع ملاط ​​التسوية في طبقة رقيقة ؛
  • ثم وضع الأرضيات أو وضع البلاط ؛
  • تأكد من تثبيت تدفئة أرضية ثرموستاتية.

إذا كان من المخطط وضع البلاط على ألواح ذات تدفئة كهربائية دافئة ، فمن المستحسن وضع جهاز التسوية في طبقتين.

عادة ما يتم وضع كابل التسخين على ذراع التسوية الخرساني المصنوع على شبكة تقوية. يمكن أن يتم ذلك على أرضيات خشبية. في هذه الحالة ، يجب ألا يغيب عن البال أن الأرضيات سترتفع بحوالي 30 مم أو أكثر.

  • يتم وضع لوح عازل حراري أو ركيزة عاكسة للحرارة على ألواح ممدودة بإحكام بدون عيوب واضحة ؛
  • ثم رمي شبكة تقوية ؛
  • كابل تسخين متصل به بغرز بلاستيكية ؛
  • يُسكب محلول خرساني في الأعلى ويوزع في طبقة متساوية ؛
  • بعد أن تصلب ، انشر العزل المائي ؛
  • ثم وضعوا طبقة تحت غطاء أرضي معين: تحت البلاط - الغراء ، تحت الصفيحة - الركيزة.

بالإضافة إلى ذلك ، يجب تركيب مستشعر درجة الحرارة في أنبوب مموج وترموستات.

هناك خيار آخر لوضع أرضية كهربائية دافئة على قاعدة خشبية: في ذراع التسوية الخرساني الذي تم إنشاؤه أعلى الألواح ، على شريط التثبيت.

أثناء التمديد وأثناء التشغيل اللاحق ، من المهم اتباع قواعد السلامة ، لأن الكهرباء يمكن أن تضر بصحة الناس وممتلكاتهم.

التصرف وفقًا للتعليمات.
لا تقم بتغيير طول الكابلات تلقائيًا.
راقب نظام درجة الحرارة في الغرفة: يجب ألا تقل عن -5 درجات.
قبل تشغيل النظام ، من المهم التأكد من جفاف ذراع التسوية تمامًا.
لا ينبغي وضع كابل التدفئة تحت الأرضية تحت الأثاث الثقيل.

من بين المزايا العديدة للتدفئة الأرضية الكهربائية ، هناك عيوب مثل هذا الجهاز. الشيء الرئيسي هو ارتفاع استهلاك الطاقة أثناء التشغيل. إذا كانت هناك حاجة لإنشاء تدفئة تحت الأرضية في المنزل ، فإن الأمر يستحق حساب كل شيء عدة مرات وتحديد الفوائد المحتملة

من المهم معرفة التكلفة الإجمالية للنظام وتكلفة الكهرباء

مزايا وعيوب الأرضيات الخشبية

جهاز أرضية خشبية على جذوع الأشجار

تتميز الأرضيات الخشبية المرتبة بشكل صحيح بالمزايا التالية:

  1. الحفاظ على البيئة
    - استخدام المواد الطبيعية يكاد لا يضر بصحة الأسرة. إذا كان من الضروري تغيير بعض عناصر الأرضية ، فلن تكون هناك مشاكل في التخلص منها ؛
  2. جماليات
    - جميل جدا ونبيل.
  3. متانة
    - مع العناية المناسبة ، ستستمر هذه الأرضيات لفترة طويلة حتى في الغرف "الصعبة" مثل الحمام على سبيل المثال. لا تزال العديد من منازل ما قبل الثورة تحتوي على أرضيات مثبتة منذ أكثر من مائة عام.

ومع ذلك ، في كل براميل العسل هذه يوجد عدد غير قليل من الذباب في المرهم:

  • تعقيد الجهاز
    - على عكس الأرضية الخرسانية ، التي لا يصعب صبها على البناء العادي ، فإن الأرضيات الخشبية ، المرتبة وفقًا للعلم ، مثبتة لفترة طويلة وصعبة ؛
  • الحاجة للرعاية
    - الشجرة معرضة للرطوبة والكائنات الدقيقة المختلفة والفطريات (وهذا هو الأكثر أهمية في المطبخ أو الحمام). هذا يجبر البناة على تطبيق العديد من المطهرات والمواد الكيميائية الأخرى أثناء التركيب. بالإضافة إلى ذلك ، يجب معالجة الألواح بشكل دوري بهذه المستحضرات وأثناء تشغيلها. يجب أن تظل نظيفة تمامًا تقريبًا ، وهو أمر غير ممكن دائمًا ، على سبيل المثال ، في البلد. بالإضافة إلى ذلك ، يحتاجون إلى طلاء منتظم بالطلاء والورنيش ؛
  • غالي السعر
    - يتطلب بناء هذه الأرضيات أموالاً أكثر من الأرضيات الخرسانية ، بالإضافة إلى أن الصيانة الدورية الشاملة لها تتطلب أيضًا تكاليف مالية ؛
  • خدمة
    - في أي بناء ، حتى بأعلى جودة ، تتطلب أي أرضية بعد تركيبها صيانة مستمرة لتلافي ظهور التشققات والكسور في عناصرها. يمكن أن يؤدي هذا الضرر إلى تدمير الهيكل بأكمله ، وفي حالة حدوث تلف بأرضيات الأسقف ، يمكن أن يؤدي إلى إتلاف الجدران. يمكن أن يتسبب الضرر الذي يلحق بأرضيات الحمام في حدوث انتهاك للعزل المائي وأنابيب المياه.

يعتبر بناء المنزل بشكل عام وتركيب الأرضيات بشكل خاص عملية طويلة وشاقة ومسؤولة. القيام بذلك بنفسك هو مهمة غير مرغوب فيها. حتى لو كان صاحب المنزل لديه الأدوات والمواد اللازمة للقيام بكل شيء بنفسه ، فمن الأفضل عدم القيام بمآثر بمفردك. هناك العديد من منظمات البناء التي يمتلك موظفوها المحترفون المعرفة والمهارات اللازمة في بناء مثل هذه المنازل ، ويمتلكون الأدوات والمعدات اللازمة لوضع الأرضيات في المنزل والحمام.

سننظر اليوم في واحدة من أكثر المخططات شيوعًا لتركيب أرضية معزولة في منزل خشبي. ستثير المراجعة أسئلة رئيسية حول إعداد وتركيب البنية التحتية للأرضية ، وفطيرة العزل وحمايتها ، بالإضافة إلى التمديد الصحيح لأغطية الألواح الطبيعية.

تركيب الأرضية بدون ذراع التسوية

يتم استخدام الأرضية المسخنة بالماء بدون ذراع التسوية كثيرًا اليوم. القاعدة الخرسانية ، بالطبع ، موثوقة ، لكن لن يكون من الممكن تثبيتها في أي غرفة. في هذه الحالات ، يتم استخدام نظام تدفئة بديل تحت الأرضية. يعد تركيب هذه الهياكل أسهل من تصميم ذراع التسوية ، وفي التشغيل فهي ليست أدنى منه بأي حال من الأحوال.

جهاز أرضية خشبية على جذوع الأشجار

نظام تدفئة تحت الأرضية بدون ذراع التسوية

إذا كان المنزل مبنيًا من الخشب ، فإن الغرف ذات أسقف منخفضة ، ويمكن أن يؤدي استخدام ذراع التسوية الخرساني إلى "التقاط" مساحة صغيرة بالفعل. بالإضافة إلى ذلك ، فإن وضع قاعدة خرسانية هو عمل شاق وقذر. في هذه الحالة ، سيكون الحل المثالي بالنسبة لك هو أرضية من الماء الدافئ في منزل خشبي بيديك.

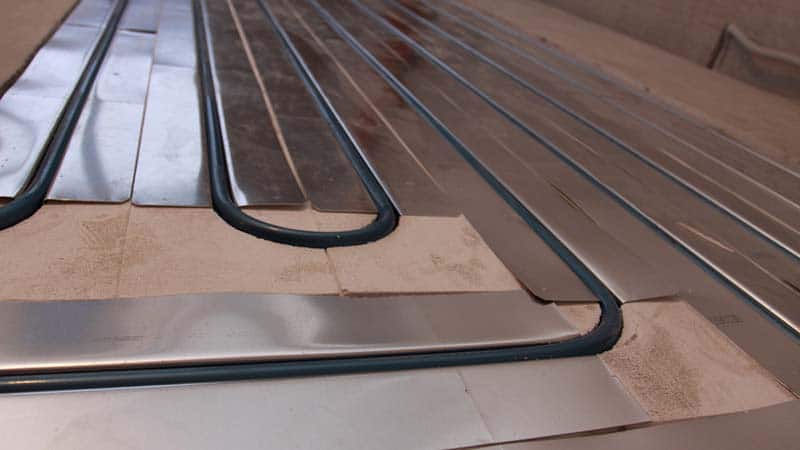

يتم تثبيت أرضية مائية بدون قاعدة خرسانية على طلاء خشبي أو بوليسترين. يتم وضع الأنابيب في فترات راحة خاصة. لتوزيع الهواء الدافئ بشكل أفضل ، يتم تركيب ألواح معدنية خاصة. يتم تغطية نظام الأنابيب الموضوعة من الأعلى بمادة مانعة لتسرب المياه ، ويتم وضع طلاء نهائي عليها.

جهاز أرضية خشبية على جذوع الأشجار

نظام الأنابيب للتدفئة الأرضية الخشبية

هيكل الأرضية

جهاز أرضية خشبية على جذوع الأشجار

قبل الشروع في وصف تفصيلي لإنشاء "الفطيرة" الصحيحة لأرضية الطابق الأول ، تجدر الإشارة إلى العناصر المكونة والقواعد الفنية.

  1. فتيلة. يفصل تداخل الطابق الأول الغرفة عن المساحة الموجودة تحت الأرض ، والتي يكون سطحها عبارة عن تربة. تصبح التربة مصدرًا لدخول الرطوبة إلى الهياكل الخشبية ، مما قد يؤثر سلبًا على خصائصها التقنية. لذلك ، يجب أن يكون هذا السطح مقاومًا للماء. في الطابق الثاني ، العزل المائي ليس ضروريًا.
  2. يجب إجراء التهوية في المساحات الموجودة تحت الأرض بحيث يتم امتصاص الرطوبة التي تتغلغل من الأرض ولا تصل إلى سقف الأرضية.
  3. أعمدة من الطوب تقع عليها عوارض أرضية خشبية.
  4. عوارض خشبية. تعمل الحزم كعنصر داعم لروافد الأرضية. اعتمادًا على الخطوة التي يتم بها وضع الحزم ، يعتمد اختيار سماكة الألواح للدعامات. يجب أن ينقل التصميم بسهولة الأحمال الممكنة دون تشويه الأرضية.
  5. سجلات - لوحات عرضية ملقاة على جانبي النهاية. إنها بمثابة أساس لوضع الأرضية النهائية على شكل ألواح أرضية أو استخدام الخشب الرقائقي أو ركيزة البلاط الأخرى.
  6. تمتلئ مادة العزل بين القضبان. في هذه الحالة ، من الضروري مراعاة وجود فجوة بين العزل والأرضية النهائية للتهوية.
  7. حاجز بخار وعزل للماء لحماية مادة العزل من دخول الرطوبة.
  8. أرضية منتهية بدعامة من الصاج والبلاط أو بدونها. عند استخدام الألواح ، يتم وضعها على القضبان ، ويتم وضع طبقات التشطيب مثل الأرضيات الخشبية والباركيه والبلاط على طبقة تسوية من مادة القرميد.

عند استخدام طلاء معزول ، من الضروري العناية بفجوات التخميد للتهوية تحت الأرضية.

متطلبات نظام دعم الأرضيات

يتطلب العزل عالي الجودة للأرضية الخشبية أن يتطابق تكوين نظامها الفرعي (السجل ، الدعامات ، العتبات) مع الأبعاد الحالية وعامل الشكل للعزل. يعتبر البوليسترين الموسع والصوف المعدني الأكثر ملاءمة لعزل الأرضية الخشبية ، كما أن الحشوات الحبيبية السائبة مثل ecowool أو رقائق البيرلايت أقل شيوعًا. يجب أن يسمح تصميم نظام تحمل الأرضية بإصلاح العزل بشكل آمن ، وضمان ثباته وفي نفس الوقت الحفاظ على قوته ووظائفه.

جهاز أرضية خشبية على جذوع الأشجار

جهاز أرضية خشبية على جذوع الأشجار1 - الأساس الشريطي 2 - أعمدة الدعم ؛ 3 - العزل المائي 4 - سجلات أرضية 5 - تأخر تسرب المياه

من الضروري أيضًا التأكد من أن الرطوبة الموجودة في العناصر الحجرية للهيكل - الأساس والأعمدة الداعمة - لن تنتقل إلى الخشب. لهذا الغرض ، يتم استخدام بطانات من 2-3 طبقات من العزل المائي المدلفن.

يجب التركيز على معالجة الأخشاب قبل البدء في أعمال التركيب. يجب تشريب جميع الأخشاب تمامًا بالمطهرات ، وإذا لزم الأمر ، مثبطات اللهب ، ثم تجفيفها في كومة

فاصل العزل

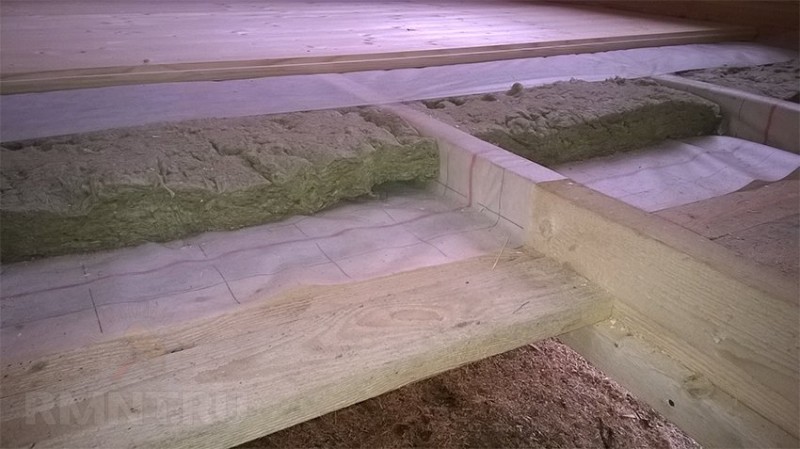

يجب أن يكون عرض الخلايا لوضع حصائر الصوف المعدني أقل بنسبة 1-2٪ من حجم العزل. نظرًا للتناسب المحكم ، يتم التخلص من التهوية المفرطة للأرضية ويتم تعويض الانكماش المحتمل للصوف بمرور الوقت. عند وضع الحصائر ، يجب ضغطها بعناية وبشكل متساوٍ عبر الطائرة ، ووضعها في التجويف ثم تقويمها بالداخل. من المرغوب فيه أنه بعد وضع الصوف القطني تشكل سنامًا صغيرًا بارزًا لأعلى ، يتم ضغطه على الألواح. إذا تم استخدام الصوف المعدني ، فإنه يقع مع السطح العاكس لأعلى.

جهاز أرضية خشبية على جذوع الأشجار

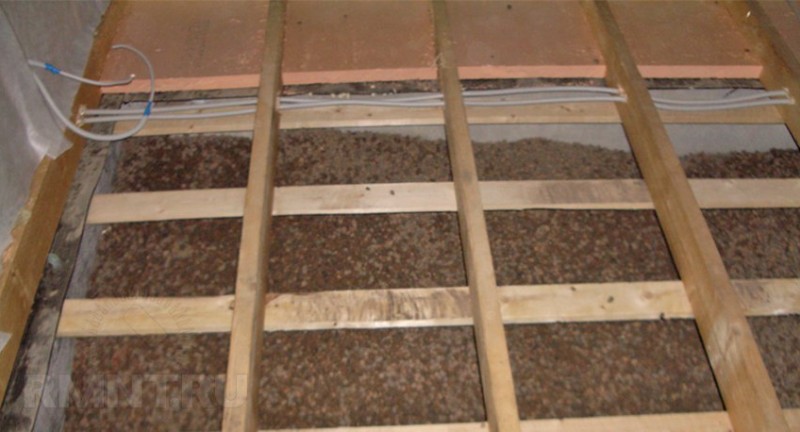

في حالة البوليسترين الموسع ، وهو عملياً غير قابل للانضغاط ، يمكن تكوين فجوات طفيفة. يتم التخلص منها عن طريق النفخ بالرغوة المتصاعدة الصيفية في نهاية ملء جميع الخلايا. يمكن القضاء على الفجوات السميكة جدًا لتقليل استهلاك الرغوة من خلال إدخالات PPS ذات الفتحات الرقيقة.

جهاز أرضية خشبية على جذوع الأشجار

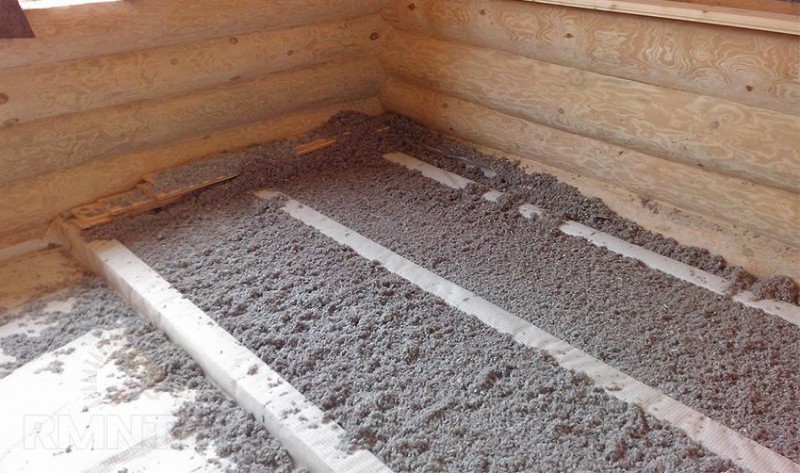

لملء العزل في الفراغ بين الفواصل ، من الضروري توطين الخلايا عن طريق وضع الجزء السفلي بغشاء نافذ للبخار مع تشغيل عوارض خشبية. في أبسط نسخة ، يمكن استخدام مواد التكسية الأرضية أو حاجز بخار لحماية الأسطح. لمنع الغشاء من التحول عند ملء العزل ، يوصى بإطلاقه بالمشابك على العناصر الخشبية لنظام الأرضية.

جهاز أرضية خشبية على جذوع الأشجار

إطار الأرضية

جهاز أرضية خشبية على جذوع الأشجار

أولاً ، سوف ندرس العناصر الأساسية المكونة والقواعد الرئيسية:

  • يجب ألا تقل مساحة الأرضية من البطانات إلى لوح الأرضية عن 1 سم (ولا تزيد عن 25 سم للأرضيات الموجودة على الأرض). هذا ضروري للتهوية الجيدة داخل الإطار.
  • تأخر
    - هذه هي القضبان المستعرضة التي تستخدم كأساس لمزيد من الكسوة باللوحات. يمكن أن تستقر على عوارض ، لوح خرساني ، أعمدة ، وحتى على الأرض (عند استخدام الوسادات).
  • يجب أن يكون عرض السجل عند وضعه على لوح في حدود 80-100 مم و 100-120 مم عند وضع الأعمدة أو الحزم. يجب أن تكون السماكة عند وضع اللوح 25-40 مم ، وعند وضع الأعمدة - 40-50 مم.
  • أشعة
    - هذه هي العناصر الهيكلية الموضوعة أفقيًا والتي تؤدي وظائف تحمل الأحمال. يتم دعمها عند نقطتين على الأقل على الجدران الحاملة.
  • الأعمدة
    (البطانات) تستخدم لتسوية القاعدة. بالنسبة للسجلات التي يبلغ سمكها 40-50 مم ، يتم تثبيت البطانات كل 80-110 سم.
  • تعتمد خطوة وضع التأخر على سمك الجلد. على سبيل المثال ، إذا كنت تستخدم أنحف لوح أرضي يبلغ 21 مم ، فيجب ألا تتجاوز خطوة وضع التأخر 30 سم.
  • من الأفضل استخدام لوح أرضي أكثر سمكًا يبلغ 35 مم واستخدام تباعد قياسي يبلغ 60 سم ، خاصةً إذا كنت تنوي عزل القاعدة. لذلك لا يتعين عليك قطع العزل في العرض.

خيارات الأرضيات في إطار خشبي والعناصر الهيكلية الرئيسية

ينصح الماجستير لاستخدامها الطريقتان الأكثر شيوعًا
ترتيب الممشى الخشبي في منزل خاص:

  • على الأرض باستخدام السجل.
  • على طول عوارض الأرضية.

يعتمد اختيار الخيار على تصميم الكائن
ويجب أن يتم تنفيذها في المراحل الأولى من التصميم اعمال بناء
. في المباني مع مستويين ومباني مع بدروم
يتم استخدام الطريقة الثانية دائمًا تقريبًا على طول عوارض الأرضية
. له مميزات
تقع في عزلة تامة عن الأرض
علاوة على ذلك ، فإن مثل هذا الهيكل يزيد من صلابة الهيكل بأكمله. عيب
مثل تركيب الأرضيات على جذوع الأشجار في إطار خشبي
يتكون من زيادة الضوضاء
، لكن استخدام وسادات خاصة لامتصاص الضوضاء سيقلل من مستوى الضوضاء.

الخيار مع الأرضيات على الأرض
يوفر لمعدات الدعامات التي يتم وضع السجلات عليها لاحقًا. وبالتالي ، يتم استبعاد الاتصال بالجدران ، وبالتالي تكون اهتزازات الصوت والاهتزاز في حدها الأدنى.
. يمكن أن تكون قاعدة الدعامات من الطوب الأحمر أو الخرسانة.

الأهمية!
يتم تشكيل الدعامات في صفوف بمسافات مساوية للمسافة بين الفواصل ، وعادة ما تكون 0.5-1 متر. تحت قاعدة التأخر ، من الضروري وضع طبقة من مواد التسقيف

أثناء العمل ، قم بمراقبة مستوى تأخر الأفق بانتظام ، يجب أن تكون مفاصلها موجودة فقط على أعمدة الدعامات.

حسب الظروف المعيشية تنقسم الأرضيات الخشبية إلى نوعين
:

  • غير مرتبط
    - للأشياء المخصصة للإقامة الموسمية ؛
  • مزدوج
    - للمباني ذات الإقامة الدائمة.

الخيار الأول
تركيبات الأرضيات في كبائن خشبية
في أغلب الأحيان في البيوت الريفية
حيث يقضي الناس موسم الصيف. بناء مزدوج
شكلت في المباني الرأسمالية
ويعني الاستخدام وكذلك طبقات عازلة للبخار والصوت
.

الميزات والفروق الدقيقة

جهاز أرضية خشبية على جذوع الأشجار

لإنشاء أرضية في منزل خشبي ، يمكنك استخدام تقنيات مد مختلفة واختيار مواد مختلفة ، بما في ذلك مواد العزل والصوت والعزل المائي.

على وجه الخصوص ، كمسخن ، بالإضافة إلى الصوف المعدني والزجاجي ، يمكن استخدام الطين الممتد المملوء في التجاويف بين الحزم أو نشارة الخشب أو الخبث. ستعمل أيضًا صفائح الستايروفوم. ومع ذلك ، فإن المواد مثل الطين الممتد أو الخبث أو نشارة الخشب مناسبة بشكل أفضل للأرضيات الأرضية ، وخاصة تحت الحمامات.

في الوقت نفسه ، عند وضع أرضية أرضيات الطابق الثاني وأكثر ، من الأفضل استخدام الصوف المعدني لعزل أفضل للصوت. كما أنها مناسبة بشكل أفضل لأرضيات العلية.

كيف يتم حماية عازل الحرارة

قد تتطلب أنظمة العزل والتهوية المختلفة دورانًا محدودًا للهواء في المساحة الموجودة أسفل الأرضية.هذا ينطبق بشكل خاص على المنازل التي توجد على أساس شبكي ، حيث يكون العازل ملامسًا لهواء الشارع ويجب حمايته من التبلل.

حتى لا يفقد الصوف المعدني خصائصه الموفرة للحرارة عند تشبعه بالرطوبة ، فإنه مغطى من الأعلى بحاجز بخار. ينتشر الغشاء الواقي على الفاصل والعزل ، ثم يتم تثبيته على القضبان الخشبية بمسامير صغيرة أو دبابيس. يجب لصق الوصلات بعناية على كلا الجانبين ، فمن الأفضل أن تكون موجودة بالضبط على حواف نظام حامل الأرضية.

جهاز أرضية خشبية على جذوع الأشجار

في تلك الحالات النادرة التي يمكن أن تتحرك فيها نقطة الندى فوق العزل بتكوين المكثفات على حاجز البخار ، يلزم توفير الهواء تحت الأرضيات من الألواح. من الضروري ملء سجلات الإطار المغطاة بحاجز بخار بشبكة مضادة من الألواح بنفس عرض السجلات نفسها. لا يتجاوز سمك فتحة التهوية عادة 20-25 مم ، بينما لا تؤثر الشبكة المضادة نفسها على جودة تثبيت الأرضيات من الألواح.

تقنية وضع التزيين الخشبي الفردي

في الغرف ذات المساحة الصغيرة ، يتم تثبيت الحزم وتوصيلها مباشرة بالجدار. ومع ذلك ، إذا تم النظر في وضع السجل على وظائف الدعم ، فمن الضروري مراعاة المتطلبات التي ستضمن موثوقية الهيكل العام. لنفترض أن الفجوة بين الأعمدة 0.8 متر - يجب أن يكون للحزم الداعمة مقطع عرضي لا يقل عن 100 × 100 مم. مع زيادة المعلمات بين الدعامات حتى متر واحد ، ستكون الحزم 120 × 120 مم مطلوبة بالفعل. يتم تثبيت السجلات عبر الغرفة على فترات تقابل سماكة الألواح. على سبيل المثال ، ستكون مسافة 0.5 متر كافية لتركيب غطاء 28 مم. للجودة تركيبات أرضية في إطار خشبي
يتم استخدام خشب اللسان والأخدود من الصنوبريات أو الخشب الصلب بسمك 28-40 مم
. الموقع التقليدي - عمودي على الحائط مع النوافذ
. يتم تثبيت المادة بالمسامير ، ويؤخذ طولها من - 2.5 ضعف سمك الخشب. المستطاع طريقتان للتركيب
:

  • معتاد؛
  • ارضية خشبية.

جوهر الطريقة المعتادة
في هذا يتم دفع مسمار في مقدمة اللوحة
. الخيار الثاني
- هو - هي دفع مسمار بزاوية 45 درجة في زاوية المشط
.

من أجل تهوية المساحة الموجودة تحت الأرض في زوايا الأرض ، من الضروري تنظيم الفتحات المغلقة بشبكات زخرفية. يجب أن يمنع تصميمه دخول الأجسام الغريبة والمياه أثناء التنظيف. يجب أن نتذكر أنه لا توجد فتحات تهوية كافية في الأرضيات ، ومن الضروري توقع النوافذ للتهوية في الطابق السفلي من المبنى.

يجب أن يتم تداخل الطابق الأول وفقًا لتقنيات الأرضية "الدافئة". لحسن الحظ ، يمكن عزل كعكة الأرضية على عوارض خشبية دون سرقة ارتفاعات أسقف الغرفة.

الأرضيات الخشبية

جهاز المحولات الكهربائية الفرعية في بناء الأرضية على جذوع الأشجار

غالبًا ما يتم ترتيب الأرضية في منزل خشبي على شكل هيكل على طول عوارض خشبية - جذوع الأشجار. هذا يترك بصماته على جهاز الطلاء ، وعلى الفروق الدقيقة لاستخدام الأرضية الدافئة. على الأرضيات الخشبية على طول جذوع الأشجار ، من الممكن تركيب تدفئة أرضية كهربائية ، وهي مرتبة في الفراغ بين السجلات ، مع مراعاة احتياطات السلامة.

متطلبات

يتم ترتيب أرضية كهربائية دافئة في تصميم مع تأخيرات من كابل أو حصيرة التدفئة ومن فيلم الأشعة تحت الحمراء.

الأهمية! عند الحساب ، خذ الطاقة الإجمالية للنظام لا تزيد عن 80 واط / م². إذا تم استخدام كابل ، فيجب ألا تتجاوز طاقته 10 وات / م (متر طولي)

من الأفضل في هذا التصميم أن يعمل نظام التدفئة الأرضية ، والذي يتم ترتيبه في فجوة الهواء بين الطلاء العلوي والعزل الحراري. يجب ألا يكون عنصر التسخين نفسه أقرب من 3-5 سم من الحافة السفلية للغطاء الخشبي.

جهاز أرضية خشبية على جذوع الأشجار

تدفئة أرضية الكابلات في تصميم مع تأخر.

المتطلبات الرئيسية التي يجب اتباعها هي:

  • في حالة استخدام كبل تسخين ، يجب أن يكون على بعد 3 سم على الأقل من السجل وأي عناصر خشبية أخرى.
  • يتم تثبيت كابل التسخين على شبكة معدنية بها خلايا صغيرة متصلة بالسجلات.
  • تأكد من تطبيق طبقة عازلة للحرارة والصوت. يوصى باستخدام الصوف المعدني 5-10 سم.

بالإضافة إلى ذلك ، يوصى باستخدام أنظمة التدفئة تحت الأرضية المجهزة بمستشعرين لدرجة الحرارة - في هيكل الأرضية وفي الغرفة. هذا يسمح لك بالتحكم بشكل أكثر دقة في التدفئة ومنع ارتفاع درجة الحرارة.

خطوات التثبيت

عند استخدام أرضية دافئة على شكل كابل تدفئة ، يجب تنفيذ العمل تقريبًا بهذا الترتيب:

  • في الطابق السفلي بين السجلات ، أو في الجزء السفلي من اللوح أو الحوائط الجافة ، يتم ترتيب طبقة من الحاجز المائي والبخار ، والتي تنتشر باستمرار على السطح بأكمله ، وتلتقط السجلات.
  • بعد ذلك ، يتم ترتيب طبقة من العزل الحراري من المعدن.

    شبكة بين الفواصل الزمنية.

  • مباشرة لتركيب كابل التسخين بين الفواصل ، توجد شبكة معدنية بها خلية صغيرة ، على سبيل المثال ، رابط سلسلة متصل بالأسطح الجانبية للتأخر. من الضروري ترتيب المسافة بين الشبكة والسطح السفلي للغطاء الخشبي بحيث لا تقل المسافة إلى الكابل عن 3-5 سم
  • يوجد كابل على الشبكة بالميل المطلوب ويتم توصيله بمشابك بلاستيكية.

علاوة على ذلك ، يتم إغلاق الهيكل بألواح خشبية ، يتم وضع طلاء زخرفي عليها إذا لزم الأمر.

عند استخدام فيلم الأشعة تحت الحمراء ، تكون العملية متشابهة ، وتختلف فقط في بعض الفروق الدقيقة.

من المهم أيضًا ترتيب حاجز مائي وبخار ، يتم إرسال مادة العزل الحراري إليه. علاوة على ذلك ، يمكنك استخدام فيلم عاكس ، والذي سيسمح للنظام بأكمله بالعمل بكفاءة أكبر.

بين فيلم الأشعة تحت الحمراء نفسه والعزل الحراري ، من الضروري ترتيب فجوة هوائية بسماكة 1-2 سم. للقيام بذلك ، يتم تثبيت الشرائح على السطح الجانبي للسجل بطريقة تجعل من الملائم إرفاق الحواف من فيلم التدفئة لهم مع أقواس البناء.

جهاز أرضية خشبية على جذوع الأشجار

ربط الفيلم بين الفواصل.

علاوة على ذلك ، يتم أيضًا تركيب طلاء خشبي بحساب فجوة هوائية من 3 إلى 5 سم فوق الفيلم.

العناصر الرئيسية للأرضية

جهاز أرضية خشبية على جذوع الأشجار

لتلبية جميع المتطلبات ، يجب أن تكون الأرضيات الخشبية ذات هيكل متعدد الطبقات. سيضمن هذا الجهاز القوة والمتانة والعزل الحراري. العناصر الرئيسية لفطيرة الأرضية في المنزل هي:

  • طلاء خشن - الطبقة السفلية ؛
  • العزل المائي - الطبقة الثانية التي توفر الجفاف والدفء في الغرفة ؛
  • طلاء التشطيب - الطبقة العلوية المخصصة لوضع الطلاء ؛
  • غطاء الأرضية - الجزء المرئي من الأرضية.

يمكن تقسيم التداخلات في المنزل إلى عدد الأنواع:

  • قبو
    - يؤدي وظيفة الأرضية في الغرفة السفلية من الطابق الأول ؛
  • interfloor
    - يقع بين غرف تقع في طوابق مختلفة ، على سبيل المثال - الأول والثاني ؛
  • مانسارد
    - يفصل بعضها عن بعض مباني الطابق العلوي (الثاني عادة) والعلية أو العلية.

جهاز الطابق السفلي

جهاز أرضية خشبية على جذوع الأشجار

العناصر الرئيسية هي:

  • عوارض معدنية أو خشبية
    - توضع بحيث تكون نهاياتها على الأساس. إذا تجاوزت المسافة بين نقاط الدعم ثلاثة أمتار ، فيجب تثبيت دعامات دعم إضافية. خلاف ذلك ، فإن انحراف الحزمة ممكن. عادة ما يتم وضع الركائز الداعمة من الطوب. المسافة الموصى بها بين الحزم 60 سم ؛
  • قضبان الجمجمة
    - مثبتة في الجزء السفلي من الحزم ؛
  • الأرضيات
    - تستخدم الألواح الخشبية عادة كأرضيات تحت الأرض. يتم وضعها على قضبان الجمجمة دون تثبيت إضافي ؛
  • طبقات العزل
    - تتكون من العزل المائي والعزل. يمكن استخدام الصوف المعدني أو حصائر الألياف الزجاجية كعزل. للعزل المائي ، يمكنك استخدام فيلم بلاستيكي.في كثير من الأحيان ، خاصة عند تركيب فطيرة أرضية في الحمام وفي الطابق الأول ، يتم استخدام رغوة البولي إيثيلين. في الأرضيات بين الأرضيات وفي الحمامات ، عادةً ما يتم استخدام الألياف الزجاجية الأخف.

عند ترتيب أرضية الطابق الأول من المنزل ، من الضروري وضع شبكة تقوية معدنية وطبقة من مواد التسقيف على الأرض لتحسين العزل المائي.

أرضية منتهية

كأرضية نهائية ، يتم استخدام الألواح الخشبية ، التي توجد على طول حوافها أجهزة لتوصيل الألواح ببعضها البعض وفقًا لمبدأ "groove-thorn". لتثبيت أفضل ، يمكنك استخدام مسامير أو مسامير معدنية. يجب أن تكون المسافة من حواف الألواح إلى الجدران حوالي سنتيمترين لتعويض التمدد المحتمل للألواح. يتم وضع الألواح في اتجاه عمودي على النافذة.

لقد سمع الكثير عن "الأرضيات العائمة". ما هذا؟ للحصول على عزل أفضل للصوت ، وكذلك لتحسين التهوية تحت الأرضيات ، يمكنك وضع الألواح على طول جذوع الأشجار دون ربطها بالجدران. هذا التصميم يسمى "الأرضية العائمة". يسمح هيكل الأرضية العائمة أيضًا لخشب السطح بالتمدد عند تعرضه لدرجات حرارة عالية دون التعرض لخطر تزييف الألواح. غالبًا ما يتم استخدام هذا الجهاز "العائم" على أسقف الطوابق العليا ، في السندرات والسندرات ، خاصةً إذا كان سطح المنزل مصنوعًا من المعدن المدلفن والصفائح الجانبية والمواد المعدنية الأخرى.

مجموعة متنوعة من الأرضيات على جذوع الأشجار

السجل عبارة عن شعاع ذو قسم مستطيل ، وهناك أنواع كثيرة من الشعاع:

  • يتم تقديم أصغر مكون في شكل سجل به مقطع عرضي يبلغ 150 مم ؛
  • سجل محفور من جانبين ، المقطع العرضي له 150 مم ؛
  • ألواح مقترنة بعرض 100 مم وسمك 25 مم ؛
  • شعاع خشبي مع مقطع من نوع مستطيل أو نوع آخر من الأقسام وفقًا للحمل على الجزء (يصل الحد الأدنى المسموح به للحزمة وفقًا لـ GOST إلى 100 × 150 مم بمسافة 60 سم) ؛
  • قناة ، مصنوعة من المعدن المتين ، I-beam ؛
  • الشرائح المستخدمة للتسوية الجافة والعزل ؛
  • المكونات البلاستيكية المؤدية إلى ذراع التسوية.

بدون استثناء ، يتم تثبيت جميع جذوع الأشجار من أجل وضع الأرضية في منزل خشبي. يتم تثبيتها على تاج الرهن العقاري ، والأجزاء الخشبية ، والألواح ، والدعم ، والتربة.

طابق من الطابق الأول على الأرض

إذا لم يكن لديك قبو دافئ ، فسيتم تركيب الأرضية في الطابق الأرضي على الأرض باستخدام حوامل من الأعمدة.

  • لعمل مثل هذه الأرضية ، تحتاج أولاً إلى إزالة الطبقات النباتية واللينة من التربة. يمكن القيام بذلك محليًا في موقع تثبيت المنشورات ، أو فوق المنطقة بأكملها داخل أساس الشريط.
  • ثم يتم ملء طبقة جافة من التربة لا تقل عن 15-20 سم وضغطها بعناية.
  • يجب ترطيب القاعدة الناتجة والضغط على الأنقاض أو الحصى فيها على بعد بضعة سنتيمترات من الأعلى.
  • ثم يتم ردم خليط الرمل والحصى ، وبعد الضغط ، يتم وضع أعمدة من الطوب الأحمر عليه لدعم عوارض الأرضية. وضعت بزيادات 70-100 سم ، عدة قرميد ارتفاع. فوق وتحت الأعمدة يجب أن تكون محمية بطبقة مقاومة للماء من مواد التسقيف.
  • بين الدعامات ، من المستحسن وضع طبقة من العزل المائي بحيث لا تؤثر الرطوبة من الأسفل على الحزم.
  • يتم وضع الحزم في وسط الأعمدة. يجب أن يكون ارتفاعها أعلى بمقدار 2 سم على الأقل من ارتفاع ألواح الأرضية السفلية والعزل من أجل ترك فجوة هوائية.
  • ألواح الأرضية السفلية مكدسة على أعمدة بطول الحواف.
  • ثم تأتي طبقة حاجز البخار.
  • يتم وضع سخان بين الحزم (الصوف المعدني أو رغوة البوليسترين المبثوقة ، رغوة البوليسترين).
  • في الجزء العلوي من الحزم ، يتم إرفاق لوح الأرضية للأرضية النهائية.

إجابات الخبراء

عم من المستقبل ...

هذا يعني أنك تريد أن تقول إنك ستلصق البلاط على اللوح ؟؟؟ وبوجه عام ، من أين أتت اللوح على الأرض. كان هناك شيء مشابه بالفعل. هل تريد أن تكون ثاني شخص في العالم يمتلك أرضيات من الألواح الخشبية؟ تخلص من اللوح للبدء ، ثم اسأل عن الأرضية الأفضل.لكن من حيث المبدأ (إذا لم يكن هناك لوح خشب مضغوط بالفعل) ، فلا يهم. لطبقة الماء من ذراع التسوية ستكون أكثر سمكا. وهكذا ، لأنه أكثر ملاءمة ، افعلها. كلاهما لديه إيجابيات وسلبيات. (الماء والكهرباء) صحيح ، هناك الآن الأشعة تحت الحمراء ، لكنها بطريقة ما ليست مباشرة تحت البلاط ، فهي موضوعة تحت الصفائح أو السجاد.

الدهر الشبح:

لم أسمع أنه سيتم تثبيت التدفئة تحت الأرضية على اللوح ، وعادة ما تكون الأرضيات التي يتم تسخينها بالكهرباء أو المياه مملوءة بملمس مع حل خاص.

A_C:

كهربائي. العلاقات أمر لا بد منه.

خدش:

اللوح ينبعث منه أبخرة ضارة وتسخين الأرضية يضاعف التأثير ثلاث مرات

القاعدة القديمة:

عزل حراري جيد على القاعدة ، ثم DSP (ملحوظة C ، وليس D!) 16 مم على جذوع الأشجار في كثير من الأحيان ومن الأرضيات الكهربائية المصغرة العلوية في الحصير (يتم وضعها في الغراء مباشرة أسفل البلاط ... وستكون كذلك بخير ... والغراء الجيد ضروري لا تضغط مثل كناوف ...

ايرا باكوليفا:

الأرضيات الدافئة تحت اللوح لا تضع ...

رومان زيلينوف:

لا حاجة.. . غير ضروري ، اللوح عبارة عن "مادة دافئة" ركائز لاستخدامات أخرى ...

* ايرشكا *:

علبة. يتم وضع الطبقة السفلية تحت صفح.

ناتامك:

بالتأكيد ، ليس فقط من حيث العزل ، ولكن أيضًا ...

ميخائيل بيرشوتين:

تستند الألواح الخشبية في صناعة البناء إلى جذوع الأشجار المطهرة مسبقًا (لا تلامس الأرض بشكل مباشر مطلقًا) ، وبالتالي فإن الفجوة الهوائية بين علامة ذراع تسوية الأرضية وقاع لوح الألواح الخشبية هي في حد ذاتها عزل حراري جيد. إذا كانت شقتك تقع في الطابق الأرضي في منزل به قبو تقني غير مدفأ ، فمن الممكن عزل المساحة بين الجنسين بطبقة من الطين الموسع أو الخرسانة الرغوية ، ولكن ليس أكثر من 150 مم.

اليكس:

يمكنك وضع الركيزة تحت أي شيء على الأقل ، لكنها لا تعمل كمدفأة ، ولكنها تعمل كممتص للصدمات وتمنع الصفيحة من الضرب على القاعدة عند المشي على الصفيحة.

ميخائيل:

لماذا ...... لا ....

مزايا وعيوب الهياكل الخشبية

تستخدم الهياكل الخشبية في كل من المنازل الخشبية والحجرية الخاصة من جميع الأنواع. هذا التنوع ليس متأصلًا في الهياكل الخرسانية. بالإضافة إلى ذلك ، تتمتع الهياكل الخشبية بخصائص مفيدة أخرى:

  • ترتيب الهياكل الخشبية أرخص بكثير من الخرسانة ؛
  • لترتيب الأرضيات الخرسانية المتجانسة ، يلزم وجود معدات خاصة وأعمال هندسية معقدة. وفي حالة العوارض الخشبية ، يمكنك الاستغناء عن مساعدة البناة المحترفين. الحد الأدنى من المهارات المطلوبة هو العمل بمطرقة ومنشار.
  • الأرضيات الخرسانية ثقيلة. يضع وزنهم الثقيل ضغطًا كبيرًا على الأساس ، وهو ما لا يمكن قوله عن الوزن الخفيف للهياكل الخشبية.

جهاز أرضية خشبية على جذوع الأشجار

  • بكثافة منخفضة ، لديهم قدرة تحمل كافية لتحمل الأثاث الثقيل.
  • معدلات أعلى لعزل الصوت والعزل الحراري مقارنة بالهياكل الخرسانية ؛

جهاز أرضية خشبية على جذوع الأشجار

هناك أيضًا عيوب تحتاج أيضًا إلى المعالجة:

  • عمر الخشب أقصر من الخرسانة. لذلك ، لزيادة عمر الخدمة ، تتم معالجة الحزم بعوامل مطهرة. ومع ذلك ، في ظل ظروف التشغيل العادية ، يمكن أن تستمر لأكثر من 50 عامًا.
  • لديه أدنى قدرة حرارية ؛
  • بناء الأرضيات على عوارض خشبية عرضة للرطوبة والتعفن تحت تأثيرها.

لكن أوجه القصور هذه مرتبطة بشكل غير مباشر بالحالة ، لأنه مع التشغيل السليم في ظل الظروف العادية ، يمكن أن تدوم هياكل الأرضيات الخشبية في الطابق الأول وقتًا جيدًا.

سجلات وشبكة مضادة

عند تثبيت السجل ، يتم وضعها بزيادات تتوافق مع تنسيق العزل المستخدم. لتجنب التثبيت المتكرر لأعمدة الدعم ، يمكنك استخدام نظام السجلات المتقاطعة. في هذه الحالة ، تحتوي القضبان السفلية على قسم به جوانب متساوية وتؤدي وظيفة التحميل الرئيسية. يحتوي الصف العلوي على جهاز إطار: تشكل الألواح الموضوعة على الحافة خلايا طولية ملائمة لوضع العزل بعرض معين وتثبيت ألواح الأرضية.

جهاز أرضية خشبية على جذوع الأشجار

إذا كان المنزل يقع على أساس بلاطة ، فإن نظام حامل الأرضية به أبسط جهاز. تتكون السجلات من صف إطار واحد ، والذي يتم تثبيته على قاعدة خرسانية. يشكل مستوى القاعدة المتجانسة الجزء السفلي للخلايا الموجودة تحت العزل ، مما يضمن تثبيتها الموثوقة.

جهاز أرضية خشبية على جذوع الأشجار

عند إنشاء أرضية على الأرض ، لا يوجد مثل هذا المستوى المرجعي. أحد خيارات ترتيبها هو ملؤها بمواد مسامية خفيفة ، مثل البيرلايت الموسع أو الطين الممتد ، إلى المستوى الأدنى من الفواصل.

جهاز أرضية خشبية على جذوع الأشجار

وبخلاف ذلك ، يتم توفير السجلات التي تشكل خلايا العزل مع توقفات طولية. شريط يبلغ حوالي 25 × 25 مم مشدود بمسامير ملولبة في الجزء السفلي من كل جذع ، لتشكيل حواف متوازية. يتم وضع شبكة من القوباء المنطقية أو لوح ذو حواف رفيعة ، بسبب دعم العزل.

جهاز أرضية خشبية على جذوع الأشجار1 - شريط الجمجمة 2 - تأخر الأرضية 3 - شبكة 4 - حاجز بخار ؛ 5 - العزل 6 - مجلس ارضي

جهاز أرضية خشبية على جذوع الأشجار

من المهم معرفة أنه نظرًا لأن القضبان المحشوة "تلتهم" مساحة خلايا الأرضية قليلاً ، فقد لا يكون الارتفاع المتبقي كافياً لاستيعاب عزل مثل هذا السماكة على النحو المنصوص عليه في حساب هندسة الحرارة. في هذه الحالة ، يتم حشو قضبان من نفس الحجم فوق أضلاع نظام الإطار.

يمكن أن تكون موازية أو عبر الصف العلوي من جذوع الأشجار ، وفي الحالة الأخيرة ، يتم توفير فجوة إضافية لتهوية العزل.

كهرباء

السباكة

تدفئة
