أنواع الحمامات

أ

أ - سطح وظيفي ب - السطح الخارجي ، مرئي بعد التثبيت ؛ ب - السطح الخارجي ، غير مرئي بعد التثبيت ؛ ز - سطح التركيب ، متراكب مع مواسير تصريف أو تركيبات قابلة للطي بالماء

وأنابيب مياه

الجدول B1

رقم التفاصيل	اسم التفاصيل	كمية	مادة
1	موصل	1	سلك فولاذي بقطر لا يقل عن 5 مم وفقًا لـ GOST 3282 أو شريط فولاذي وفقًا لـ GOST 503 أو GOST 16523 بسمك لا يقل عن 2 مم ومقطع عرضي لا يقل عن 24 مم 2
2	الترباس MB-6g x 35.58.019 وفقًا لـ GOST 7798	2	لا تقل درجة الفولاذ عن 10 وفقًا لمعيار GOST 1050
3	غسالة 6.0! .08kl019 وفقًا لـ GOST II371	4	ايضا
4	الجوز MB-6N.5.019 وفقًا لـ GOST 5915	2

UDC 696.14: 006.354 MKS 91.140.70 Zh21 OKP 49 4000

الكلمات الأساسية: الأجهزة الصحية المصنوعة من الحديد الزهر المطلي بالمينا (الحمامات ، الأحواض ، الصواني) ، المتطلبات الفنية ، العلامات ، التعبئة والتغليف ، النقل ، التخزين

المحرر V.P. Ogurtsov المحرر الفني N.S. Grishanova Proofreader M. كاباشوفا تخطيط الكمبيوتر E.N. مارتيميانوفا

إد. الأشخاص. رقم 021007 بتاريخ 10.08.95. سلمت للمجموعة 11/17/97. تم التوقيع للنشر في 27/11/2007 م. أول. فرن ل. 2.79 Uch.-ed. ل. 2.0 تداول 755 نسخة. _C1145. زاك. 848._

IPK Standards Publishing House 107076، Moscow، Kolodezny per.، 14.

طُبعت في دار النشر على جهاز كمبيوتر

فرع دار المعايير IPK للنشر - النوع. "طابعة موسكو" ، موسكو ، ليالين ، 6.

بلر №080102

أساسيات تمييز لون خطوط الأنابيب وفقًا لـ GOST 14202

المطلب الرئيسي لـ GOST 14202 لتمييز خطوط الأنابيب هو تحديد تلوين خطوط الأنابيب بألوان مختلفة اعتمادًا على المادة المنقولة. يتم عرض مراسلات مجموعات المواد والألوان في الجدول 1.

الجدول 1
المادة التي يتم نقلها	عينات واسم الوان تحديد التلوين
رقم المجموعة	اسم
1	ماء	لون أخضر
2	بخار	أحمر
3	هواء	أزرق
45	الغازات القابلة للاحتراق غازات غير قابلة للاحتراق	أصفر
6	الأحماض	البرتقالي
7	القلويات	البنفسجي
89	السوائل القابلة للاشتعال: السوائل غير القابلة للاشتعال	بني
10	مواد أخرى	رمادي

وبالتالي ، إذا كان لدى المؤسسة الكثير من خطوط الأنابيب بمحتويات مختلفة ، فإن تحديد اللون لخطوط الأنابيب وفقًا لـ GOST 14202 يبسط إلى حد كبير الإدراك البصري وفهم مخطط خط الأنابيب.

على سبيل المثال ، بالنسبة لوضع العلامات اللونية لمجاري الهواء ، يكون اللون أزرق ، يوفر GOST 14202 تباينًا بين الأسود والأزرق.

ومع ذلك ، فإن اللون الأزرق (في تمثيله العادي) لا يتناقض مع الأسود. في مثل هذه الحالة ، يوصي GOST 14202 باستخدام اللون الأزرق مع إضافة الأبيض إلى الطلاء (في الممارسة العملية يتحول إلى اللون الأزرق).

يتشابه الوضع مع علامات اللون لخطوط الأنابيب القلوية - في الممارسة العملية ، يكتسب اللون البنفسجي لونًا أرجوانيًا.

5 أنواع وأبعاد أساسية

5.1 يجب أن تتوافق الأنواع والأبعاد الرئيسية للتعزيز مع تلك المشار إليها في الجدول 1 والأشكال 1-6.

الجدول 1

نوع السيفون	اسم	رقم الشكل
بوو	سيفون قوارير موحد بمخرج ومخرج رأسي أو أفقي للمغاسل والأحواض والبيديه	1
SBU2	ايضا. للمغاسل والأحواض مع سلطتين	2
STU	أنبوب سيفون بمخرج موحد ، منفذ أفقي أو رأسي للمغاسل ، الأحواض ، بيديه	3
STU2	ايضا. لحوض غسيل "ومغاسل ذات سلطتين	4
SVPG	سيفون بمخرج وفاض لأحواض الاستحمام وأحواض الاستحمام العميقة	5
SPM	سيفون مع مخرج لأحواض الاستحمام الصغيرة	6
ستونس	أنبوب سيفون بمخرج موحد ، منفذ أفقي أو رأسي للمغاسل ، الأحواض ، الأحواض المصنوعة من الأنابيب المموجة المصنوعة من الفولاذ المقاوم للصدأ للمباني الشاهقة	3

يجب أن يتكون رمز الشفاطات المستخدمة في التوثيق الفني وعند الطلب من كلمة "Siphon" واسم المادة وتعيين نوع السيفون والسفونات البلاستيكية للزجاجة والأنابيب - بالإضافة إلى الحرفين "c" أو "د" تميز نوع المنفذ (عمودي أو أفقي) ورموز هذه المواصفة.

مثال على رمز لشفط زجاجة بلاستيكية بمخرج موحد ومنفذ رأسي للأحواض والمغاسل. شطاف مصنوع وفقًا لمتطلبات هذه المواصفة القياسية:

Siphon plastic SBU in GOST 23280-2016

3

GOST 23289-2016

أحرر. 2 - جسم سيفون. 2 - فرع

الشكل 1 - سيفون زجاجة موحد بمخرج ومنفذ رأسي أو أفقي لأحواض الغسيل والأحواض والمراحيض (نوع SBU)

ي - الإفراج ؛ 2 - سيفون الجسم. 3 - فرع

الشكل 2 - سيفون زجاجة موحد بمخرج وعمودي

أو منفذ أفقي للمغاسل والأحواض مع حوضين (نوع SBU2)

4

530 تك

GOST 23289-2016

1 - الإفراج. 2- جسم سيفون: 3 - مخرج

الشكل 3 - أنبوب سيفون بمخرج موحد ، ومنفذ رأسي أو أفقي لأحواض الغسيل ، والأحواض ، والمراحيض (النوع STU. STUNS)

1 - الإفراج 2- جسم سيفون: 3 - مخرج

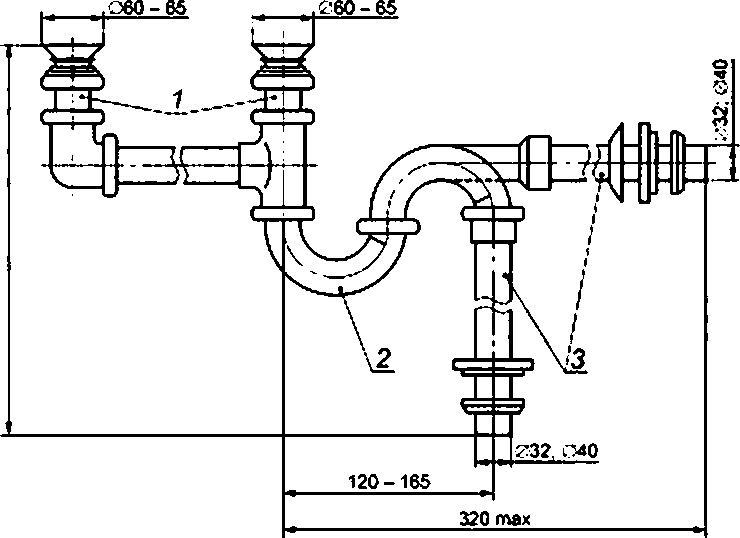

الشكل 4 - أنبوب سيفون بمخرج موحد ، عمودي

أو منفذ أفقي للمغاسل والأحواض مع سلطتين (نوع STU2)

5

GOST 23289-2016

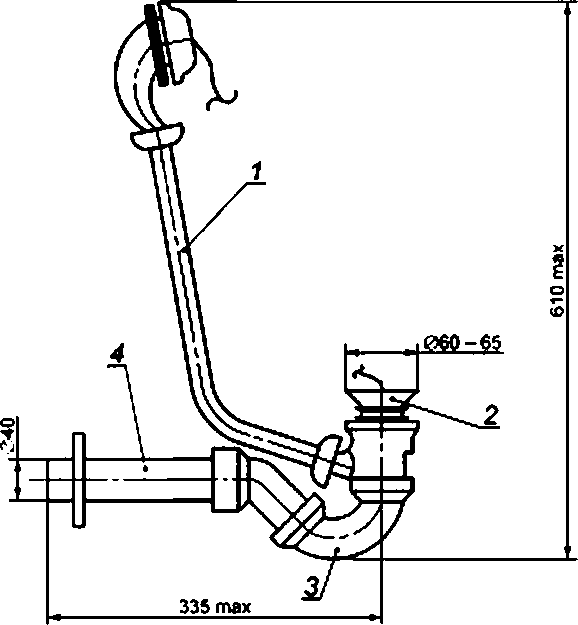

ي - الفائض: 2 - الإفراج. 3 - سيفون الجسم: 4 - مخرج

الشكل 5 - سيفون بمخرج وفائض لأحواض الاستحمام والاستحمام العميق

المنصات (gyp svg)

1 - الإفراج. 2 - جسم السيفون: 3 - مخرج الشكل 6 - سيفون مع مخرج لأحواض الاستحمام الصغيرة (نوع SPM)

ب

GOST 23289-2016

صواني دش مطلية بالمينا من الحديد الزهر

الشروط الفنية

GOST 10161-83

طبعة رسمية

لجنة الدولة للبناء في الاتحاد السوفياتي

موسكو

طورتها وزارة صناعة مواد البناء في اتحاد الجمهوريات الاشتراكية السوفياتية

العارضون

O. P. Mikheev ، دكتوراه. تقنية. العلوم (رئيس الموضوع)؛ في آي غوربونوف ، دكتوراه. تقنية. علوم؛ في آي فيلدمان ، دكتوراه. تقنية. علوم؛ N. D. Vorontsova؛ إن إف جوكوفا

مقدمة من وزارة الصناعة لمواد البناء في اتحاد الجمهوريات الاشتراكية السوفياتية

نائب الوزير أ. يا أنبيلوف

تمت الموافقة عليها وتقديمها بموجب مرسوم صادر عن لجنة الدولة لاتحاد الجمهوريات الاشتراكية السوفياتية للبناء في 10 يناير 1983 رقم 2

UDC 621.648.4: 669.13: 006.354 مجموعة Zh21.5

معيار حالة اتحاد الجمهوريات الاشتراكية السوفياتية

صواني دش مطلية بالمينا من الحديد الزهر

غوست

10161-83

تحديد

أحواض دش مطلية بالمينا من الحديد الزهر. تحديد

بدلا من

GOST 10161-73

OKP 49 4500

بموجب مرسوم لجنة الدولة لاتحاد الجمهوريات الاشتراكية السوفياتية للبناء الصادر في 10 يناير 1983 رقم 2 ، تم تحديد الموعد النهائي للتقديم

تنطبق هذه المواصفة القياسية على صواني الدش المصنوعة من الحديد الزهر المطلي بالمينا (المشار إليها فيما يلي باسم الصواني) المثبتة في المرافق الصحية والمباني العامة والصناعية.

يجب أن تفي المنصات بجميع متطلبات GOST 18297-80 وهذا المعيار.

1.1 يجب أن تكون المنصات من الأنواع المصنعة ؛

PDCHM 800 - صينية دش صغيرة مطلية بالمينا من الحديد الزهر

أبعاد 800 × 800 مم (انظر الشكل 1) ؛

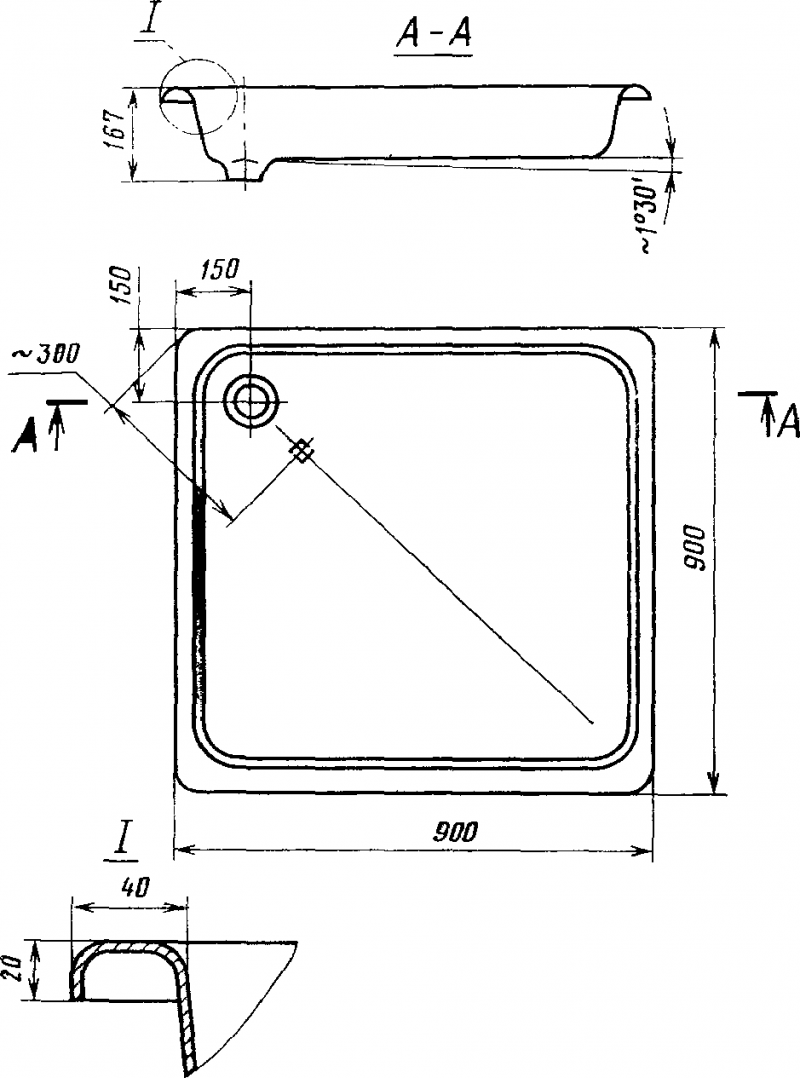

PDCHM 900 - صينية دش صغيرة مطلية بالمينا من الحديد الزهر

الأبعاد 900 × 900 مم (انظر الشكل 2) ؛

PDCHG 800 عبارة عن صينية دش عميقة من الحديد الزهر بأبعاد 800 × 800 مم (انظر الشكل 3).

ملحوظة. يُسمح بتصنيع المنصات من نوع PDCHM 900 في 1 يناير 1985.

1.2 يجب أن تتوافق الأبعاد الرئيسية للمنصات النقالة مع تلك الموضحة في الشكل. 1-3 ، أبعاد منفذ الإفراج - في الجحيم. 4.

حدود انحرافات الأبعاد ؛ إجمالي ± 5 مم ، توصيل ± 3 مم.

من 01.01.84

عدم الامتثال للمعيار يعاقب عليه القانون

1. الأنواع والأبعاد الأساسية

طبعة رسمية

إعادة طبع محظور

معايير النشر 1983

الوزن المرجعي للبليت بعد المينا 52.5 ش

المساحة المرجعية للسطح المطلي بالمينا للمنصة النقالة 0.95 م 2

حماقة. واحد

يجب ألا تتجاوز الانحرافات ذات الأبعاد والوزن الأخرى تلك المحددة في GOST 1855-55 لمسبوكات من الدرجة الثالثة من الدقة.

1.3 يجب أن يتكون رمز المنصات في الوثائق الفنية وعند الطلب من كلمة "منصة نقالة" وتسميات نوع منصة نقالة وهذا المعيار.

مثال على رمز لحوض استحمام صغير مطلي بالمينا من الحديد الزهر نوع PDCHM 800:

منصة نقالة PDCHM 800 GOST 10161-83

الوزن المرجعي للبليت بعد المينا 60.0 كجم. تبلغ المساحة المرجعية للسطح المطلي بالمينا للمنصة النقالة 1.20 متر مربع.

حماقة. 2

الأبعاد والأنظمة

1. وفقا لما GOST تفعل أحواض الاستحمام؟

يوجد حاليًا أربعة أنواع من تركيبات السباكة في السوق الشامل:

• أكريليك.
• الصلب؛
• الحديد الزهر؛
• الحجر (بتعبير أدق ، من الحجر الاصطناعي - مادة مركبة تعتمد على رقائق الحجر والراتنجات الاصطناعية).

أنواع أحواض الاستحمام وأحجامها مترابطة: لها متطلبات تنظيمية مختلفة:

• يتم تنظيم إنتاج أحواض الاستحمام المصنوعة من الحديد الزهر بواسطة GOST رقم 18297-96 ؛
• يتم تصنيع تجهيزات السباكة الفولاذية وفقًا لـ GOST 23695-94 ؛
• لا توجد مستندات منفصلة لمنتجات الأكريليك والحجر في نظام التقييس الروسي ؛ بل يتم تصنيعها وفقًا للمواصفات الفنية (TS) المتفق عليها مع العميل.

الحديد الزهر

1. ما هو حجم حمام الحديد الزهر القياسي المنتج وفقًا لـ GOST 18297 - 96؟

نموذج	الطول (حسب الحجم) ، سم	العرض (الإجمالي) ، سم	ارتفاع البانيو شاملاً الأرجل ، سم	العمق (من حافة الجانب إلى المخرج) ، سم
HF-1500	150	70	63	40
HF-1600	160	70	63	40
HF-1700	170	75	63	40
VChP-1700	170	75	63	40

صلب

1. ما هي أبعاد الحمامات الفولاذية التي يوفرها GOST 23695-94؟

لا يوجد سوى ثلاثة أحجام:

• يبلغ طول VST-1500 1500 مم وعرضه 700 مم وعمق 380 وارتفاعه 600 مم ؛
• VST-1600 - 1600 × 700 × 380 × 600 ؛
• VST-1700 - 1700 × 750 × 3800 × 600 ملم.

أكريليك

1. ما هي أبعاد أجهزة الأكريليك؟

المصنعون ليسوا مقيدين على الإطلاق في خيالهم ويمكنهم صنع جهاز من أي حجم - سيكون هناك طلب. يمكنني فقط الإشارة إلى الحدين السفلي والعلوي:

• لا تقل أبعاد البانيو المثلث عن 120x120 سم ، ويبلغ طول أصغر الأجهزة المستطيلة 1200 مم. كقاعدة عامة ، يتم وضع حمام صغير جالسًا ، ومن المستحيل أن تمتد إلى ارتفاعك الكامل ؛
• يمكن أن يصل طول أحواض الاستحمام الكبيرة التي تتسع لشخصين إلى مترين وعرضها.

الماس المزيف

1. ما حجم أحواض الاستحمام المصنوعة من الحجر الصناعي؟

الحجم الأقصى الذي قابلته في قوائم أسعار الشركات المصنعة هو 195 × 180 سم. الحد الأدنى هو 120 × 70.

تعليم قراءة الرموز على الحزم

إذا لفت انتباهك بعض البلاط المثير للاهتمام في المتجر ، فحاول أن تعرف من البائع كل ما يتعلق بالغرض وطريقة الإنتاج. وحتى لا يضلك عن طريق الخطأ ، اطلب رؤية الصندوق الذي توجد فيه المجموعة. هناك دائمًا معلومات على العبوة يمكن أن تخبرك عن سبب إنتاج هذا الطلاء. على سبيل المثال ، ستكون النسخة الخارجية من البلاط أقوى بكثير من تلك التي تحتاجها للحمام ، وسيتعين عليك دفع المزيد مقابل ذلك. ولماذا تحتاج إلى خيار باهظ الثمن إذا كانت هذه القوة غير مفيدة على الإطلاق في شقة لا يوجد فيها فرق حاد في درجة الحرارة والتلامس مع أحذية الشوارع المتسخة.

لذلك ، ضع في اعتبارك جميع الرموز والنقوش المرئية على الصندوق. سوف "ينصحون" بالبلاط الذي يجب اختياره للحمام.

كلما درست المعلومات الموجودة على عبوات البلاط بعناية ، زادت سرعة اكتشافك ما إذا كانت هذه المجموعة مناسبة لحمامك.

2. الخصائص

4.2.2.
تنقسم أسطح الأجهزة إلى وظيفية (أ)، مرئي (ب)، غير مرئى
خارجي (الخامس) والتركيب (جي) المحدد في الملحق.

4.2.4. المينا
طلاء السطح أ و ب يجب أن تكون المصارف والأحواض كيميائياً
مقاومة للأحماض.

4.2.5. قوة تأثير طلاء المينا للأسطح أ و ب
يجب ألا تقل الأجهزة عن 0.6 J (0.06 kgf × m).

معامل في الرياضيات او درجة
يجب أن يكون الانعكاس المنتشر لطلاء المينا 78٪ على الأقل.

يلمع
يجب ألا يقل سطح طلاء المينا للأجهزة عن 45٪.

4.2.7. اعتمادًا على مؤشرات المظهر ، جودة طلاء المينا للأسطح أ و ب
الأجهزة مقسمة إلى درجات: الأول والثاني والثالث حسب
جدول.

رتبة
يتم قبول الأجهزة وفقًا لجودة طلاء المينا للأسطح أ و الخامس
ووفقًا للتسطيح والتفاوتات الشكلية لهذه الأسطح ، وفقًا لأدنى الاثنين
التقييمات.

الجدول 2

نورم لكل 1 م 2 مطلي بالمينا
سطح الصك

الصف الاول

الصف الثاني

الصف الثالث

نقاط متناثرة داكنة بقطر من 1 إلى 2 مم

غير مسموح به في
على

2

4

8

الشفافية المحلية للمينا المطحونة على الحواف و
الجوانب

عام غير مسموح به
على المنطقة ، سم 2

5

10

20

دبوس يصل حجمه إلى 2 مم

غير مسموح به في
على

2

4

8

ظهور بثور بدون انكشاف لمعدن يصل حجمها إلى 2 مم

غير مسموح به في
على

—

4

6

تعرض مينا الأرض حتى 15 مم (فقط لـ
الحمامات)

عام غير مسموح به
على المنطقة ، سم 2

—

2

3

خطوط الشعر المنصهرة

غير مسموح

مسموح
غير واضح

الإرهاق

لا
مسموح

ترهل المينا

لا
مسموح

4.2.10. الخامس
الأحواض والمغاسل وأحواض الاستحمام والمنصات من الدرجة الثالثة ، ويسمح بتكسير المينا
الأسطح الخامس المساحة الإجمالية تصل إلى 2 سم
مع ختم المناطق التالفة بطبقة واقية.

4.2.11. المينا
طلاء السطح جي الأجهزة
يجب أن يكون سلسًا ، دون ترهل المينا.

التطهير
تخضع اللحامات أيضًا للحام في الأماكن التي يتم فيها لحام الأجزاء بالمغاسل والأحواض.

- سماح بالدخول
تسطيح الجانبين الطولي والعرضي للأجهزة وظهر الحوض - 1.5
مم لكل 500 مم ؛

- سماح بالدخول
تسطيح سطح الحامل المجاور للجدار ، لاستكماله
أحواض - 2.0 مم ؛

- شكل التسامح
سطح معين (تمويجات) للجدران والجوانب وأنصاف الأقطار السفلية والانتقالية
جوانب الجدران: للصف الأول والثاني 0.5 مم ، للثالث - 0.8 مم.

أحواض الاستحمام والمنصات
يجب أن يكون لها وضع أفقي للجانبين ؛ يجب ألا يتجاوز الانحراف 4
مم.

4.2.18. يتكون معادل الجهد الكهربائي من
سلك فولاذي بقطر لا يقل عن 5 مم أو شريط فولاذي بسمك لا يقل عن
2 مم ومقطع عرضي لا يقل عن 24 مم. تم تقديم تصميم المعادل المحتمل بتنسيق
طلب.

4.2.19. يجب أن يكون لمعادل الجهد الكهربائي واقي
طلاء مطابق للموقع أثناء تشغيل الفئة 4.2 وفقًا لـ GOST 15150.

4.2.20. لإصلاح موازن الجهد الكهربائي للحمام و
يجب أن يكون للمنصات النقالة صفيحة فولاذية ملحومة بسمك لا يقل عن 2 مم
ومقطع عرضي لا يقل عن 24 مم.

الصوت

1. كم لتر في حمام الحديد الزهر القياسي؟

أطول وأوسع HF-1700 يستوعب 235 لترًا. يبلغ حجم محرك HF-1500 الأكثر إحكاما 196 لترًا.

1. ما هو حجم تركيبات السباكة الفولاذية؟

لا توجد مؤشرات مباشرة على حجم الحمام في نص GOST المقابل وفي الوثائق المصاحبة للأجهزة. ومع ذلك ، سوف يساعدنا Mister Common Sense. تتوافق أبعاد الفولاذ VST-1700 مع أبعاد الحديد الزهر VCh-1700 ، في حين أن عمقها أقل بمقدار 2 سم ، أو 5٪. من المنطقي أن نفترض أن الحجم النهائي سيكون أيضًا أقل بنسبة 5 ٪ ، أي 235 * 0.95 = 223.25 لترًا.

1. كيف تعرف حجم حمام الأكريليك أو الحجر؟

بالنسبة للأجهزة المستطيلة ، يمكن حساب الحجم المفيد تقريبًا عن طريق ضرب المسافة من قاع فتحة التدفق الزائد إلى الأسفل بطول وعرض الوعاء (لا تخلط بينها وبين الأبعاد الكلية).

الحل الأكثر تنوعًا ودقة هو ملء الحوض مرة واحدة ، وسكب الماء في دلاء ذات حجم معروف.

1. ما هو عدد مكعبات الماء المطلوبة لملء الحمام حسب العداد؟

يرتبط المتر المكعب باللتر على أنه 1000: 1. لحساب الحجم بالمكعبات ، يكفي تقسيم الحجم باللترات على 1000. بالنسبة للطراز HF-1700 سيئ السمعة ، نحصل على قيمة 0.235 متر مكعب.
