تهوية المجاري في منزل خاص

الاستعدادات قبل تركيب المعدات

تبدأ الإجراءات الأساسية دائمًا بشراء معدات السباكة ومواد البناء والأدوات اللازمة.

لتركيب مياه الصرف الصحي ، يتم اختيار الأنابيب المصنوعة من PVC ، والتي هي الأنسب من حيث خصائصها وسعرها. غالبًا ما يتم استخدامها في تركيب مياه الصرف الصحي نظرًا لعمر الخدمة الطويل والقدرة العالية على التصنيع في تركيب الناهضين والنظام العام. جنبًا إلى جنب مع الأنابيب ، يتم شراء حشيات مانعة للتسرب للتوصيلات ، بالإضافة إلى المحولات والمحملات والوصلات.

يتم تنفيذ أعمال الصرف الصحي بالتركيب المتزامن لعناصر التهوية.

• تركيب صمامات خاصة لتخفيف ضغط الغازات المتراكمة في المجاري ؛
• تركيب أنبوب خلفي على سطح المنزل ؛
• تهوية خزان الصرف الصحي.

تهوية المجاري بشكل تخطيطي.

خيارات التركيب لنظام التهوية الخارجية

إذا كانت وثائق مشروع المنزل لا توفر جهاز غطاء المجاري ، بعد تشغيله ، من الضروري تجهيز نظام تهوية خارجي. يتم إخراج الأنبوب المتصل بالمصرف وتركيبه في مكان مناسب لموقعه. أحد خيارات وضع أنبوب التهوية هو تقويته على الجدار الخارجي للمنزل. لا يتم التوصيل بالناهض ، كما هو الحال مع جهاز التهوية الداخلية ، ولكن يتم توصيله مباشرة بمياه الصرف الصحي.

يمكن تركيب مدخنة خارجية على سياج أو جدار مبنى خارجي أو أسطح عمودية أخرى. مع هذا النوع من التثبيت ، يجب أن يؤخذ في الاعتبار أن هناك رائحة كريهة تنبعث بالقرب من المخرج ، ويجب وضع أنبوب العادم بطريقة لا تسبب الرائحة الكريهة أي إزعاج للجيران في المنطقة.

بالنسبة لأصحاب المنازل الريفية ، فإن أبسط خيار التثبيت الفعال وفي نفس الوقت هو تثبيت أنبوب العادم مباشرة في حفرة البراز.

يقع دائمًا بعيدًا عن أماكن المعيشة ، لذا لن تزعج المنزل الرائحة الكريهة. يجب ألا يتجاوز ارتفاع الأنبوب عن سطح الأرض مترًا واحدًا.

في كثير من الأحيان ، يشك أصحاب المنازل الصغيرة في أن تهوية المجاري أمر مستحسن ، على افتراض أنها لن تعمل في الموسم الحار خلال فترة التحلل الشديد للمواد العضوية بشكل خاص. هذه الشكوك لا أساس لها ، لأن درجة حرارة المياه العادمة ستختلف دائمًا عن درجة الحرارة المحيطة ، ونتيجة لذلك ينشأ اختلاف في الضغط ، وسيحدث تبادل الهواء والحرارة.

يضمن أنبوب العادم المثبت بشكل صحيح حياة مريحة من خلال منع الرائحة الكريهة لمياه الصرف الصحي من دخول أماكن المعيشة. ربما ، يمكن لأصحاب المنازل الخاصة أن يكونوا مبدعين ويبتكرون نوعًا مختلفًا من غطاء محرك السيارة من تصميمهم الخاص. والمعيار الأساسي هو أنها كانت تتعامل مع المهام الموكلة إليها ، ولم يشتك الأسرة من مؤلف المشروع. فيما يلي مقطع فيديو يوفر معلومات مفيدة حول تركيب رافع المروحة.

واجه أي شخص يعيش في منزل خاص مشكلة مرة واحدة على الأقل عندما اخترق "العنبر" من المجاري إلى المسكن في ظل الرياح القوية أو الطقس الحار. تتشكل الغازات نتيجة تحلل المادة العضوية برائحة كريهة. بالإضافة إلى ذلك ، ربما تكون على دراية بقرقرة المجاري و "المناصرة" عند تصريف مياه الصرف الصحي. ويرجع ذلك إلى تغيير الضغط في نظام الصرف الصحي وتكوين سدادات تفريغ. يتم التخلص من كل هذه المشاكل في منزل خاص.

التهوية ضرورية لأي نوع من أنواع الصرف الصحي: مركزي أو مستقل أو معزول أو غير معزول.لن يوفر فقط الحجم المطلوب من الهواء النقي ، ولكن أيضًا يوازن ضغط النظام ، والذي بسببه ستندمج المصارف بصمت. يجب تصميم غطاء المجاري بشكل مثالي أثناء البناء في منزل خاص

من الناحية العملية ، يحدث أن يتم الاهتمام بترتيبه فقط عندما يقوم الضيوف بتعليق حول الرائحة العطرة الثابتة في الغرفة أو في الموقع.

هل أحتاج إلى تهوية في خزان للصرف الصحي؟

إن نطاق الخزانات المحكم الغلق لمعالجة مياه الصرف الصحي المنزلية ضخم: بالإضافة إلى النماذج الصناعية المختلفة ، من خزان تخزين بسيط إلى محطة معالجة مياه بيولوجية ، هناك العديد من الأنواع الحرفية المصنوعة من الخرسانة والطوب والبلاستيك.

أحد الخيارات لخزان للصرف الصحي من ثلاث غرف

تتكون الهياكل الأكثر فاعلية من 2-3 أجزاء:

• في البداية ، تتم تسوية مياه الصرف الصحي مع هطول الأمطار وتطفو الدهون ؛
• في الثانية - تنقية إضافية للسائل الموضح بالفعل ؛
• في الثالث - الترشيح النهائي.

تم تجهيز نماذج المصنع مبدئيًا بمعدات توفر الحركة الجوية. الحقيقة هي أن المهمة الرئيسية في عمليات التنظيف تقوم بها البكتيريا. تعتمد خصائص المياه النقية على عملهم ، فضلاً عن القدرة على استخدامها في المستقبل (لغسل السيارة ، وسقي الحديقة ، وما إلى ذلك). بعض البكتيريا - الهوائية - لا يمكنها معالجة النفايات البيولوجية دون وجود الأكسجين. لذلك ، من الضروري ضمان تدفق الهواء. تشكل المركبات المكونة من عناصر كيميائية مختلفة ، بما في ذلك الأكسجين ، غازات ذات رائحة كريهة. بعضها (على سبيل المثال ، الميثان) يشكل خطورة على البشر والحيوانات.

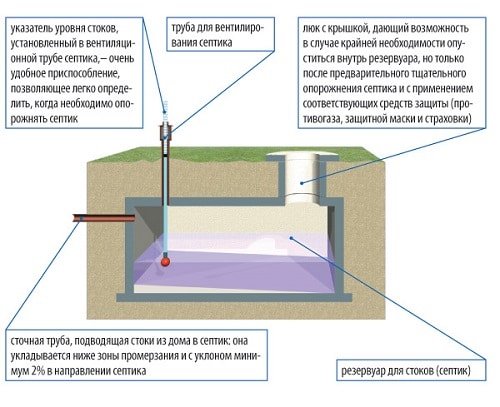

اختتام مخرج التهوية في خزان للصرف الصحي الخرساني

غالبًا ما يتم تهوية الأجهزة المنزلية ، المصنوعة وفقًا لأبسط المخططات ، بشكل طبيعي - من خلال فتحات الفتحة أو فجوة في أنابيب الصرف الصحي. الى ماذا يؤدي هذا؟ أولاً ، انتشار "العوادم" الكريهة من تحت غطاء الفتحة ، وثانياً إلى ظهور نفس الرائحة المحددة داخل المبنى. الغازات السامة التي دخلت مبنى سكني تشير إلى عدم صلاحيته للسكنى.

اتضح أن جهاز التهوية الصحيح لخزان الصرف الصحي في منزل خاص يحل مشكلتين مهمتين: يزيد من كفاءة محطة المعالجة ويزيل خطر التسمم بالغازات الضارة. هناك عدة طرق لترتيب القلنسوات:

• تركيب الأنابيب التي تضمن تدفق الهواء إلى الخزان والعودة منه ؛
• تطبيق مجموعة من الرافعات الرأسية لتدفق الهواء إلى مجال الصرف ؛
• تركيب ماسورة تهوية داخل المبنى.

الأكثر أمانًا هو الاستخدام المتكامل لجميع الطرق ، ومع ذلك ، يكفي كوخ صغير يعمل فقط في الصيف.

مخطط جهاز التهوية الغرفة

المهام المراد حلها

خزان الصرف الصحي هو نوع من جامع الصرف ، حيث يدخل فيه كل شيء نسعى جاهدين للتخلص منه في المرحاض ، في المطبخ ، وما إلى ذلك ، من خلال رافع الصرف. هذه عملية مستمرة ، لأنه في يوم نادر لا نستخدم المرحاض ، الدش ، إلخ. لكي تعمل آلية التحويل "كالساعة" ، يجب أن تكون تهوية الحوض راسخة. يجب أن يتم ذلك بطريقة يتم فيها حل مهمتين على الأقل بنجاح:

1. عدم وجود "تسرب" لرائحة كريهة داخل الغرف حيث لا يكون متوقعاً إطلاقاً (المرحاض ، الحمام ، المطبخ ، إلخ).
2. ضمان التخلص المستمر وعالي الجودة من النفايات من خلال خزان للصرف الصحي.

تحدد الحالة الأخيرة نجاح تصرفات البكتيريا التي تعيش في مجمع التصريف. بعد كل شيء ، هم الذين يؤدون وظيفة معالجة كتلة النفايات وتحللها إلى غازات ومياه نقية وحمأة. يعملون في مجموعتين:

• لاهوائية ، قادرة على صنع الميثان مما يدخل من خلال الصرف إلى سماكة ملاط ​​الغرفة الأولى لخزان الصرف الصحي (النفايات المنزلية من أصول مختلفة) ؛
• الهوائية ، "الأكل" من سطح السائل ما تبقى بعد المجموعة الأولى ، وإطلاق كبريتيد الهيدروجين.

جهاز خزان للصرف الصحي من غرفتين

بالإضافة إلى هذه الغازات ، توجد أيضًا مركبات متطايرة أخرى (الفوسفور والزرنيخ وما إلى ذلك) في "العادم". إلى ماذا يمكن أن يؤدي هذا؟ إذا لم تقم بعمل تهوية بهذا الحجم المملوء بالغازات أو تجعلها غير فعالة بشكل كافٍ ، فإن المنتجات التي تنتجها البكتيريا ستبدأ في التدفق عبر المجاري مرة أخرى إلى المنزل (المرحاض ، الحمام ، المطبخ ، إلخ). في حالة مواتية ، سيؤدي هذا إلى انتشار جو من الرائحة الكريهة ، وفي حالة أقل حظًا ، إلى انفجار ، وهو أمر ممكن تمامًا بسبب وجود الميثان.

اغطية للصرف الصحي

تكرار الأخطاء 2

هناك نوعان من المفاهيم الخاطئة الشائعة على الأقل حول هذه الأجهزة:

1. نظرًا لوجود أنبوب مروحة في منزلي أو شقتي ، أي تهوية حامل المجاري (السرير) ، فهذا يعني أن جميع الروائح الكريهة من النظام يجب أن تخرج من خلاله
   . ومع ذلك ، نحن مندهشون للغاية إذا لم ينجح ذلك. لكن الشيء هو أن المصدر الأكثر شيوعًا للرائحة الكريهة هو إما الأنابيب التالفة ، أو عدم وجود الصمامات الهيدروليكية بسبب عدم استخدام أي حمام عادي (يمكن أن يتبخر عمود من الماء).
2. لكن الخطأ الثاني يتعلق بسكان الطوابق العليا الذين يمكنهم الوصول إلى أنبوب المروحة - عند إصلاح أو استبدال معدات السباكة في المرحاض أو الحمام ، يتم إزالته تمامًا
   . السبب هنا هو الحالة السيئة لهذا الأنبوب - نظرًا لعمر الخدمة الطويل ، فقد تضررت بشدة بسبب التآكل. ولكن من خلال إغراق الناهض ، فإنك تخلق مشكلة ليس فقط لنفسك ، ولكن أيضًا لجميع جيرانك الذين يعيشون في الأسفل في جميع الطوابق. سوف تتغلغل الرائحة في الشقق مع كل نزول من المرحاض.

لنبدأ بحقيقة أن التهوية من أنابيب الصرف الصحي في منزل خاص ، خاصة إذا كان هناك أكثر من مرحاض واحد ، يجب أن تكون على الأقل 4 أمتار فوق مستوى سطح الأرض. كقاعدة عامة ، يتم إخراج أنبوب المروحة عبر السقف. سيؤدي ذلك إلى الحفاظ على الماء في الأختام الهيدروليكية من التبخر بسرعة كبيرة ، وسيسمح لك أيضًا بتعويض الاختلاف في ضغط الهواء عند شطف وعاء المرحاض أو اثنين من مراحيض المرحاض في نفس الوقت من الصهريج.

عندما يتم تصريف الماء من المرحاض ، فإن حجمه يملأ قطر الأنبوب تمامًا ، وعند الحركة ، يخفف الهواء بعده ، مما يؤدي إلى استنفاد نفس هذه الأختام المائية. لكن أنبوب المروحة يعوض هذا الاختلاف. نتيجة لذلك ، تحصل على عدم وجود روائح كريهة في الغرفة.

لقد قلت بالفعل عن القطر - يجب أن يكون هو نفسه كما في النظام نفسه. ولكن هل من الممكن استخدام أنابيب من مادة أخرى ، على سبيل المثال ، للجمع بين وضع نظام PVC مع الأسمنت الأسبستي أو رافع المروحة المعدني؟

الجواب هنا في أي حال سيكون واضحًا - نعم ، يمكنك ذلك. فقط في هذه الحالة ، يطرح سؤال آخر - هل هو ضروري؟ من الأفضل استخدام البولي فينيل كلوريد لرافعة المروحة ، حتى لو كانت الأسلاك الخاصة بك مصنوعة من المعدن أو الأسمنت الأسبستي (يحدث ذلك) - PVC خفيف جدًا وقوي ، وعمره التشغيلي 50 عامًا أو أكثر.

يتم إدخال فتحة التهوية في أعلى نقطة في نظام الصرف الصحي ، وهي مصنوعة من أوسع أنبوب. بمعنى ، إذا كان النظام الرئيسي يبلغ 110 مم ، فسيتم إجراء التوصيلات به من قطر يبلغ 50 مم ، لكنها بالطبع ستكون أعلى ، على الرغم من أنه من المستحسن عمل رابط على الأنبوب 110 (يمكنك أيضًا في الخمسين ، لكن التأثير يتضاءل). غالبًا ما تكون هذه النقطة هي نقطة اتصال المرحاض.

يتمثل أحد الخيارات في جلب التهوية ، كما في الصورة العلوية - سيؤدي هذا على الأرجح إلى زيادة سعر الهيكل ، لكن هذا الخيار مناسب تمامًا.يجب أن يكون هذا الحرف G مصنوعًا من نفس مادة النظام نفسه ، ويمكن بالفعل تركيب الناهض من PVC.

البناء والصيانة

يتم تنفيذ مجاري التهوية في المرحلة الأخيرة من تركيب خزان الصرف الصحي. فيما يتعلق بماذا وكيف يتم عمل هذا الأخير ، هناك العديد من الأوصاف. ستصبح تهوية خزان الصرف الصحي المصنوع من حلقات خرسانية (هذه إحدى طرق البناء النموذجية ، التي تتميز بالموثوقية والتوافر) ممكنة ، من ناحية ، نظرًا لوجود أنبوب تم تحويله من غرفته الثانية (الأخيرة) ( ولكن ليس من البداية) ، ومن ناحية أخرى ، وراء حساب الارتفاعات المقدمة عند نقطة بداية نظام الصرف الصحي ، مما يوفر تعويضًا عن الفراغ.

في حالة وجود حقول الترشيح ، يجب أن تكون المصارف مجهزة أيضًا بأنابيب تهوية. سيكون الأخير قادرًا أيضًا على العمل كنوافذ عرض وأماكن للتنظيف. قطر الأنبوب بشكل عام ~ 100 مم. أما بالنسبة لتدوير الهواء ، فإنه يسير وفقًا للمخطط:

• التدفق من خلال الغرفة الثانية (إذا كان هناك المزيد منها - الأخيرة) ؛
• المرور عبر أنابيب التوصيل والناهض لأعلى (يكون ظهور الغازات مصحوبًا بإطلاق غزير للحرارة ، ويساهم في مثل هذا الاتجاه للتدفق) ؛
• الخروج من خلال الناهض الموجود على بعض الارتفاع فوق سطح المبنى (مروحة).

ما الذي يمكن أن يمنع التدفق الحر للهواء؟ لكي تمر الغازات عبر النظام دون عوائق ، من الضروري ملء الأنابيب من 1/3 إلى 2/3 من القطر الداخلي ، لا أكثر. لتحسين الجر ، وكذلك لمنع هطول الأمطار من الداخل ، يلزم تجهيز الأطراف العلوية للناهضين بأغطية واقية.

مخطط مرافق العلاج

في الوقت نفسه ، يجب مراعاة عدد من التدابير الاحترازية المتعلقة بالسلامة. ها هم:

• يجب أن يكون هناك اثنان على الأقل من الحاضرين ؛
• من الضروري استخدام معدات الحماية الشخصية ضد السقوط ؛
• التدخين ممنوع في مناطق العمل.

إذا كنت لا تريد المنتجات التي يتم إرسالها من المرحاض عبر وعاء المرحاض والصهريج لتسمم حياتك ، والعودة بالفعل في شكل غازي ، فتأكد من توفير وضمان التشغيل الأمثل لنظام التهوية لخزان الصرف الصحي الخاص بك. لن يؤدي ذلك إلى إنقاذ أعصابك فحسب ، والتخلص من الرائحة الكريهة ، بل ربما ينقذ حياتك أيضًا.

منفذ تهوية من خلال السقف

لا ينصح بترك مخرج أنبوب عادم الصرف الصحي في العلية ، حيث لا يتم تهويته بشكل صحيح ، ويمكن للرائحة أن تتغلغل في المنزل. يجب سحب الأنبوب عبر السقف. يتم تنفيذ العمل بالتسلسل التالي:

• الانتهاء من وضع أنبوب العادم في العلية ؛
• الجزء النهائي للأنبوب مثبت على سطح السقف ؛
• باستخدام محول مموج ، يتم توصيل قسمين من الأنابيب.

يتم تثبيت الجزء الأخير من الأنبوب على سطح السقف بمساعدة محول مرن ومرن مصنوع من مادة بوليمرية. السوار محكم الغلق ومثبت بإحكام بالمسامير أو أدوات التثبيت الأخرى. من الأسهل والأكثر موثوقية استخدام منفذ تهوية مصنوع في المصنع للتركيب على سطح مصمم لنوع معين من السقف.

في ظل الظروف العادية ، لا يسمح الهواء الدافئ الذي يخرج من مجرى التهوية بتجميد مخرج تهوية المجاري. لاحظ أنه في المناطق التي يمكن أن تنخفض فيها درجة الحرارة في الشتاء إلى أقل من ثلاثين درجة ، يتجمد الجليد ويسد منفذ التهوية. في هذه الحالة ، من الضروري عزل كل من قسم مجرى التهوية في علية المبنى وخروجه على السطح.

كيف تصنع عاكس أنبوب المروحة بيديك

يتم تركيب عاكس في مخرج أنبوب المروحة. يتم ذلك لزيادة كفاءة الدفع الطبيعي بسبب الخصائص الديناميكية الهوائية لهذا العنصر الهيكلي. يعمل العاكس على زيادة السحب في المدخنة بحوالي ثلاثين بالمائة.يمكنك شراء عاكس التهوية أو صنعه بنفسك. لأداء هذا العمل ، ستحتاج إلى المواد والأدوات التالية:

• ورقة مجلفنة صغيرة
• أجهزة السحابات.
• مقص معدني
• شريط قياس أو مسطرة
• قلم نجار.

يتم وضع جرس مخروطي الشكل على لوح من المعدن. يجب أن يتوافق القسم أدناه مع قطر أنبوب التهوية ، من أعلى هذه المعلمة تزداد بنحو خمسة عشر بالمائة. يتم وضع التنورة في الجزء الأوسط من المخروط المعدني ، ويوضع في الأعلى حاجب على شكل مظلة. يتم تثبيت جميع أجزاء الهيكل الناتج بمسامير أو براغي أو براغي مع صواميل ويتم تثبيتها أعلى أنبوب المخرج.

خيار بديل - صمام تفريغ

يعتبر صمام التفريغ أو التهوية المصمم لموازنة الضغط بديلاً مشروطًا جدًا لمعدات التهوية الكاملة. يتم تثبيته عندما يكون من المستحيل سحب أنبوب المروحة (بسبب ميزات تصميم المبنى) ، والأسلاك المعقدة للصرف الصحي ، وما إلى ذلك.

يتكون صمام الفراغ من زنبرك ناعم وختم مانع للتسرب. مبدأ التشغيل ليس معقدًا: عندما ينخفض ​​الضغط داخل المجاري ، يفتح الصمام ويسمح بدخول الهواء الخارجي. بعد معادلة الضغط الخارجي والداخلي ، يتم إغلاق الصمام.

بالإضافة إلى المخرج العلوي لرافعة المجاري ، يتم تثبيت صمامات التفريغ على أقسام أفقية من شبكة خطوط الأنابيب بين تركيبات السباكة المتصلة بها. يعتمد موقعها وعددها على عدد نقاط الصرف الموجودة في المنزل وكيفية تحديد موقعها.

مع زيادة وقت التشغيل ، يتم ترسيب التلوث على أجزاء الصمام ، ويتم كسر الضيق ، لذلك يحتاج صمام التهوية إلى التنظيف الدوري ، أي أن الصيانة مطلوبة. بالإضافة إلى ذلك ، تعمل الآلية بشكل موثوق فقط في درجات الحرارة المحيطة الإيجابية ، وفي درجات الحرارة السلبية ، تتعطل العملية.

لا تنظم قوانين ولوائح البناء تشغيل هذه الأجهزة بأي شكل من الأشكال ، لذلك يتم تثبيتها حصريًا من قبل مالكي المنازل الخاصة.

القضايا الرئيسية المتعلقة بمحطة التهوية

غالبًا ما يكون لدى الأشخاص الذين يعيشون في منازل خاصة شكوك أو أسئلة بخصوص إنشاء نظام تهوية في مجاري الصرف الصحي الخاصة بهم. الموضوعات الرئيسية هي:

هل ستتكيف التهوية مع وظائفها في الصيف الحار ، أثناء التحلل الأقصى للنفايات العضوية؟

نعم. هذا بسبب الاختلاف في درجات الحرارة الخارجية والداخلية بين محطة المعالجة والبيئة ، بسبب وجود تبادل حراري وهوائي مستمر. ستختلف درجة حرارة مياه الصرف الصحي دائمًا عن الهواء الجوي. يساهم هذا العامل أيضًا في إحداث فرق ضغط في التركيب والتهوية الفعالة.

هل سيتجمد الناهض ، وهو جزء غير معزول (غير معزول) من الهيكل ، في الشتاء؟

في فصل الشتاء ، تكون مياه الصرف الصحي دائمًا أكثر دفئًا من الهواء ، لذلك لا يمكن للرافعة أن تتجمد مع الاستخدام المنتظم لمحطة المعالجة. في بعض المناطق ، يجب عزل الناهض المواجه للشارع (معزول). للقيام بذلك ، يتم استخدام أنبوب بقطر كبير. لمزيد من المعلومات التفصيلية ، من الأفضل الاتصال بالمحترفين.

بعد مرور بعض الوقت على تركيب التهوية ، بدأت الروائح تتغلغل في الغرف. لماذا ا؟

تميل الشفاطات المملوءة بالماء إلى الجفاف ، مما يترك رائحة كريهة
. يحدث هذا إذا لم يتم استخدام المجاري لفترة طويلة: يقوم الناهض بتجميع الهواء المخلخل. هناك عدة طرق لحلها: تغيير (زيادة) حجم الشفاطات أو تركيب أنابيب مروحة أو صمام تهوية على الناهض. سيسمح لك الصمام بتوصيل الهواء الجوي بداخله بكفاءة ومنع تصريف الهواء في الأنابيب.

6054

تهوية المجاري وخطأان أثناء الإصلاح

7 يوليو 2016
التخصص: ماجستير في الديكور الداخلي والخارجي (الجبس ، المعجون ، البلاط ، الحوائط الجافة ، ألواح الجدران ، التصفيح ، وما إلى ذلك). بالإضافة إلى أعمال السباكة والتدفئة والكهرباء والتكسية التقليدية وتمديدات الشرفة. أي أن الإصلاحات في شقة أو منزل تتم على أساس تسليم المفتاح مع جميع أنواع العمل اللازمة.

مخطط تهوية الصرف الصحي في منزل خاص - يخرج أنبوب المروحة عبر السقف

سيكون الهواء النظيف في منطقة سكنية دائمًا أحد الاحتياجات الأولى ، وبالتالي ، فإن تهوية المجاري في منزل خاص - تم إنشاؤها بواسطة الشخص ، هي أحد شروط تركيب السباكة. بالإضافة إلى ذلك ، في بعض الحالات ، يجب تجهيز الشقق في المباني متعددة الطوابق بالتهوية.

سأخبرك الآن كيف يتم ذلك ، وأود أيضًا أن أدعوك لمشاهدة الفيديو في هذه المقالة.

مبدأ التشغيل

يحدث عمل خزان الصرف الصحي عمليًا بشكل مختلف في كل حالة. يجب أن يترك الماء الموضح أثناء مرور خزان الصرف الصحي باستمرار ، لأن خزان الصرف الصحي يتم تجديده باستمرار. في الواقع ، غالبًا ما تحدث عملية مختلفة قليلاً - يعمل خزان الصرف الصحي طالما أن الماء يملأ الخزان. يحدث هذا غالبًا عندما يكون هناك سوء فهم لحقيقة أن خزان للصرف الصحي لا يكفي للتشغيل الناجح للصرف الصحي. يجب ضمان إزالة المصارف الموضحة ، ويجب أن تعمل تهوية خزان الصرف الصحي. من المفترض أنه عند استخدام خزان صرف صحي مستورد باهظ الثمن مع تهوية ، فمن الممكن تصريف النفايات السائلة في المسطحات المائية القريبة.

كيف يعمل خزان الصرف الصحي.

مع استهلاك المياه في المنزل أقل من 1 متر مكعب ، سيتم ملء خزان الصرف الصحي في غضون يومين فقط. يجب أن يمر الماء المصفى بالجاذبية عبر أنبوب المخرج. عادة ما يذهب الماء إلى أنبوب التصريف ، ثم إلى الخندق أو إلى حقول الترشيح. بالتصرف في أجزاء صغيرة ، يجب أن تبقى المياه العادمة في خزان للصرف الصحي محسوبًا بشكل صحيح على نفس المستوى. يجب أن يكون هذا المستوى بحيث يمكن أن يعمل أنبوب التفريغ على النحو الأمثل.

من المعروف أنه بالنسبة لأي أنبوب صرف صحي ، يكون الحشو الأمثل هو 1/3 القطر. هذا هو السبب في أن الأنابيب التي يقل قطرها عن 100 مم غير مناسبة للصرف الصحي الخارجي. ينطبق هذا أيضًا على أنابيب المخرج من خزان الصرف الصحي. يمكننا أن نفترض أن اختيار قطر أنبوب مخرج المجاري المحلية قد تم بالفعل ، 100 مم هو الحد الأدنى الضروري. من الناحية النظرية ، لا يضر زيادة قطر أنبوب المخرج.

ستكون المشكلة في العثور على أنبوب تصريف للبيع لحقل امتصاص بقطر كبير. يمكنك ، إذا كنت ترغب في ذلك ، أن تصنع بنفسك ، إجراء التخفيضات المناسبة في أنبوب الصرف الصحي العادي. على الإنترنت ، يمكنك العثور على أي توصيات لهؤلاء المالكين الذين يرغبون في جعل أنابيب الصرف أكثر كفاءة. عادةً ما يتلاشى أنبوب المخرج من خزان الصرف الصحي بسرعة ، ولكن ليس من الممكن دائمًا جعله أكبر ، نظرًا لأن خزانات الصرف الصحي النهائية بها أنابيب مخرج بأحجام معينة.

قم بتهوية خزان الصرف الصحي من الحلقات الخرسانية بيديك

النموذج الشعبي لخزان الصرف الصحي محلي الصنع بين سكان الصيف هو خزان مصنوع من حلقات خرسانية. يشبه الهيكل حوضًا ، فقط ، على عكسه ، يمكنه الوصول إلى غرفة المرشح أو حقل الصرف. يتكون التصميم الأكثر كفاءة من غرفتين ، إذا رغبت في ذلك ، يمكن تجهيز كلتا الحاوية بأغطية منفصلة. كلما زاد دخول الهواء إلى محطة المعالجة ، زادت سرعة عملية المعالجة البيولوجية.

منفذ جانبي مشترك للتهوية

ضع في اعتبارك كيفية ترتيب التهوية في خزان للصرف الصحي الخرساني ، أو بالأحرى ، في التصميم الأكثر نجاحًا ، والذي يتكون من غرفتين وبئر مرشح. إما غرفتين أو كل الخزانات مجهزة بمداخل ومخارج الهواء. تستمر العملية على النحو التالي:

• نقوم بإعداد شرائح الطول المطلوب بمقطع عرضي 110 مم ؛
• في الأغطية الخرسانية التي تغلق بها الغرف من الأعلى ، نحفر ثقوبًا من نفس القطر ؛
• نقوم بإدخال العناصر في الفتحات المخصصة لها (يجب ألا يلمس الجزء السفلي المصارف ، نرفع الجزء العلوي إلى أقصى ارتفاع ممكن) ؛
• نصلح كل جزء بملاط مانع التسرب أو المصطكي أو الأسمنت ؛
• نحن نجهز الأطراف العلوية بغطاء واقي.

تمنع أغطية النهاية دخول الحطام والماء والثلج إلى الخزان وتعزز تدفق الهواء. بالطبع أي معدات تنظيف تتطلب صيانة من وقت لآخر. في هذه الحالة يتم إزالة المخلفات الصلبة وإزالة العوائق. في الوقت نفسه ، يقومون أيضًا بتنظيف الأنبوب للتهوية. نظرًا لخطورة الغازات (فهي نتيجة ضرورية للتحلل البيولوجي) ، تأكد من استخدام حزام الأمان وجهاز التنفس الصناعي. من الأفضل تنفيذ جميع الأعمال تحت إشراف مساعد.

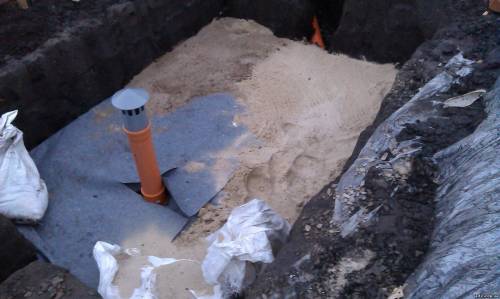

الأنبوب الخارجي في غطاء خزان الصرف الصحي الخرساني

إذا تم توفير حقل تصريف في الكوخ الصيفي ، يتم وضع منافذ خارجية على طوله - فهي تتيح وصول الهواء إلى المصارف وإزالة الغازات المتكونة إلى الخارج. في كثير من الأحيان ، يتم ثني المصارف (الأنابيب المثقبة ، التي تدخل منها مياه الصرف إلى الأرض) ببساطة ، ويتم إحضارها إلى السطح ومجهزة بأغطية. تلعب هذه الأجهزة دور الثقوب التقنية ، بمساعدتها يمكنك التحقق من كيفية عمل النظام. إذا تراكمت المياه في الجزء السفلي ، فلن يكون للمصارف الوقت الكافي للامتصاص في الأرض ، ويشير القاع النظيف إلى التشغيل السليم للصرف الصحي.

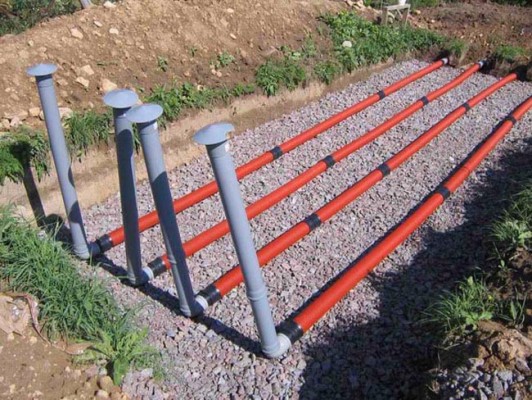

جهاز تهوية في مجال الصرف

كما ترى ، فإن جهاز التهوية الصحيح لخزان الصرف الصحي يحقق فوائد ملحوظة: فهو ينشط معالجة كتل النفايات ويمنع ظهور الرائحة الكريهة. من خلال القيام بكل الأعمال بنفسك ، يمكنك التوفير في التثبيت ، ولكن إذا لم تكن واثقًا من قدراتك ، فاتصل بإحدى الشركات المتخصصة.

تركيب أنبوب مروحة

يتم تشكيل تهوية فعالة لرافعة نظام الصرف الصحي باستخدام أنبوب مروحة. إنه نوع من استمراره. مبدأ تشغيل أنبوب المروحة بسيط للغاية. يرتفع الهواء الدافئ داخل مجاري الصرف الصحي إلى الخارج. يتم تشكيل نوع من الجر في النظام. يساعد في إخراج الهواء من الغرفة. لذلك ، يمكن أن تترك الروائح الكريهة نظام الصرف الصحي. نتيجة لذلك ، لن تنزعج راحة الملاك.

عند إنشاء رافع للصرف الصحي باستخدام أنبوب تنفيس ، يجب اتباع القواعد التالية:

• يرتفع فوق مستوى السطح بمقدار 500 مم (يُسمح بالمزيد) ؛
• يجب أن يتوافق قطر نظام العادم مع قطر مجاري الصرف الصحي ؛
• إذا كان هناك 2-3 رافعات للصرف الصحي ، فيمكن توصيلها في أعلى نقطة والخروج من خلال أنبوب مروحة واحد ؛
• يُمنع منعًا باتًا الجمع بين غطاء المجاري وموقد أو تهوية المبنى ؛
• لا ينصح بتركيب أنبوب مروحة بالقرب من النوافذ والشرفات. سيؤدي ذلك إلى انتشار رائحة كريهة داخل المبنى. يتحرك أنبوب المروحة بعيدًا عن النوافذ على مسافة 4 أمتار ؛
• في حالة وجود سقف متعدد النغمات ، يُمنع إحضار خط أنابيب التهوية تحت المنحدرات. يمكن أن ينكسر تحت وطأة الغطاء الثلجي ؛
• لا يوصى بتركيب عاكس على الجزء العلوي من غطاء المحرك. هناك احتمال التكثيف. يتجمد السائل الناتج في الشتاء عند درجات حرارة دون الصفر ، مما يقلل بشكل كبير من كفاءة غطاء المحرك ؛
• أنبوب المروحة مصنوع من مواد تستخدم في إنتاج رافعات المجاري. يتحلل الحديد الزهر بسرعة تحت تأثير البيئة. لا يسمح باستخدامه.

هل أحتاج إلى تهوية المجاري الداخلية

تسمح قوانين ولوائح البناء الحالية بعدم تجهيز التهوية في المجاري الداخلية للمنازل بكمية صغيرة من تصريف مياه الصرف الصحي. في هذه الحالة يجب ألا يزيد ارتفاع المبنى عن طابقين.في حالة تجاوز الحجم الإجمالي للمياه العادمة قطر أنبوب الصرف الصحي المستقبِل ، تكون التهوية إلزامية حتى في منزل من طابق واحد.

كمثال ، تخيل أن أنبوب تصريف المرحاض يبلغ طوله ثمانية سنتيمترات في المقطع العرضي ، وأن الناهض يبلغ اثني عشر سنتيمترًا. إذا قمت بغسل المياه من مرحاض واحد ، فلن يتم حظر الناهض بتدفق السائل ، ولكن إذا قمت بالتدفق من مرحاضين في نفس الوقت ، فسوف تفيض المجاري. وبالتالي ، من الممكن توقع التصريف المحتمل لمياه الصرف من خلال تركيبات السباكة المحتملة وفهم ما إذا كان من الضروري تجهيز عادم الصرف الصحي الداخلي. مطلوب في الحالات التالية:

• إذا كان قسم الناهض أقل من أو يساوي خمسة سنتيمترات ؛
• توجد المراحيض والأحواض في جميع طوابق المبنى الذي يبلغ ارتفاعه طابقين أو أكثر ؛
• يحتوي المنزل على حمام كبير.
• يوجد في الموقع خزان اصطناعي على شكل بركة أو بركة.

يمكن أن يكون سبب الرائحة الكريهة أيضًا هو تجفيف الماء في سدادات ماء السيفون.

في تصميم هذه العناصر ، توجد أنابيب منحنية يجب ملؤها دائمًا بالماء لمنع غازات المجاري من الهروب إلى الخارج. إذا لم يكن هناك ماء في ختم الماء ، فإن أماكن المعيشة في منزل خاص تمتلئ بالمياه.

في حالة حدوث مثل هذه المشكلة أثناء الغياب الطويل للسكان ، لمنع انتشار الرائحة من المجاري ، قم بصب القليل من الزيت النباتي في فتحة التصريف المناسبة. ثم لن يجف الماء الموجود في ختم الماء ، ولن تظهر المشكلة.

أنظمة التهوية

عندما يتم التخطيط لتهوية المجاري عند تصميم المنزل ، فغالبًا ما يتم ذلك داخل المنزل. في هذه الحالة ، يتم إحضار الناهض إلى السطح على شكل أنبوب مروحة. إنها ، إذا جاز التعبير ، امتدادًا طبيعيًا لها. يجب أن يتطابق قطر الأنبوبين (إذا كان الناهض 110 مم ، فإن أنبوب المروحة 110 مم). يتم التفكير في مجرى التهوية بطريقة تجعل أنبوب المروحة يقع على مسافة من النوافذ (على الأقل 4 أمتار) من أجل التخلص من الروائح الكريهة بشكل طبيعي في الوقت المناسب.

يعتمد ارتفاع أنبوب المروحة فوق السطح على نوع السقف ويتراوح من 0.2 إلى 3 أمتار. يتم تنظيم ارتفاعه من خلال مجموعة القواعد SP 30.13330.2012. على سبيل المثال ، بالنسبة لسقف مسطح لمنزل ريفي ، يلزم ارتفاع 300 ملم على الأقل ، وللأسطح المائلة ، حوالي 500 ملم. من الأعلى ، تم تجهيز التهوية بعاكس يعمل كحماية للصرف الصحي ضد تغلغل هطول الأمطار ولتعزيز تدفق الهواء. بشكل عام ، يزيد العاكس من كفاءة نظام التهوية في المنزل.

لا ينصح الخبراء بتوصيل رافع التهوية بأنابيب المدخنة أو نظام عادم المنزل المشترك.
لكنها يمكن أن تجمع بين الأساليب من عدة نوافير الصرف الصحي. عندما يتم إخراج أنبوب التهوية جانبًا (إلى الجدار) ، فإنه لا يتم وضعه تحت السقف المتدلي ، نظرًا لوجود خطر كبير في فصل الشتاء من تعطل المنفذ بسبب مجموعة من الثلج أو الجليد. يوصى أيضًا بإخفاء فتحة المنفذ خلف وردة زخرفية.

الغرض من التهوية

تهدف تهوية نظام الصرف الصحي إلى حل المشكلات التالية:

• القضاء على الروائح الكريهة من تركيبات السباكة ؛
• التخلص من الغازات (كبريتيد الهيدروجين والميثان) المتولدة أثناء تحلل النفايات في خزان للصرف الصحي (بالوعة). يمكن للغازات أن تضر بصحة الناس (التسمم الحاد) وتؤدي إلى حالة متفجرة ؛
• موازنة الضغط داخل أنابيب الصرف الصحي. عند تصريف المياه في وقت واحد في العديد من تركيبات السباكة ، يؤدي ذلك إلى عدم كفاية الهواء في نظام الصرف الصحي ، ونتيجة لذلك ، يؤدي إلى تكوين فرق في الضغط. سيساعد إمداد الهواء في الوقت المناسب في القضاء على هذه المشكلة والحفاظ على موانع تسرب المياه المثبتة سليمة.
