كيفية اختيار المضخة المناسبة لبئر الدلو

يجب أن يأخذ اختيار وتركيب مضخة بئر Aquarius في الاعتبار خصائص البئر (يجب أن يوفر معدل تدفقها الحجم المطلوب من استهلاك المياه) والمسافة إلى مصدر استهلاك المياه ، سننظر في اختيار جهاز به المعلمات الضرورية في المثال التالي.

من الضروري توفير المياه لعائلة مكونة من 3 أشخاص ، والمسافة إلى المنزل 30 مترًا ، والحد الأقصى للمسافة إلى سطح الماء في البئر (مستوى المياه الديناميكي ، الذي يتم تحديده عند تشغيل المضخة الكهربائية) هو 20 مترًا.

عند تحديد كيفية تحديد استهلاك المياه لعائلة مكونة من ثلاثة أفراد ، يمكنك استخدام متوسط ​​البيانات ، في معظم الحالات يكون 1.8 متر مكعب / ساعة.

لتحديد ضغط الماء ، من الضروري تلخيص طول المقاطع الرأسية والأفقية ، مع مراعاة الخسائر ، وكذلك ضغط التشغيل في النظام المحول إلى أمتار. إذا كان قطر خط أنابيب الضغط 1 بوصة ، فإن المتر من عمود الماء العمودي يساوي 10 أمتار من المقطع الأفقي ، فإن الخسارة الكلية في الخط تؤخذ بنسبة 20٪ (في الحسابات ، يتم ضرب الرأس في الأنابيب بنسبة 1.2). يتم خفض المضخة الكهربائية بمقدار 2 متر عن المستوى الديناميكي ، من أجل التشغيل الصحيح للأتمتة في نظام التحكم ، يلزم إنشاء ضغط أقصى يبلغ حوالي 3 بار في الخط ، وهو ما يتوافق مع 30 مترًا من عمود الماء العمودي. نتيجة لذلك ، نحصل على الصيغة التالية لحساب إجمالي الرأس H بالأمتار لعمود رأسي:

ع = (22 + 30/10) × 1.2 + 30 = 60 مترًا.

لتحديد نموذج مناسب لمضخة كهربائية ، يتم استخدام الرسوم البيانية لخصائص الضغط ، والتي يمكن من خلالها ملاحظة أن معدل التدفق المحدد هو 1.8 متر مكعب / ساعة. والرأس الاسمي 60 مترًا يتوافق مع طراز BTsPE 0.5 63U.

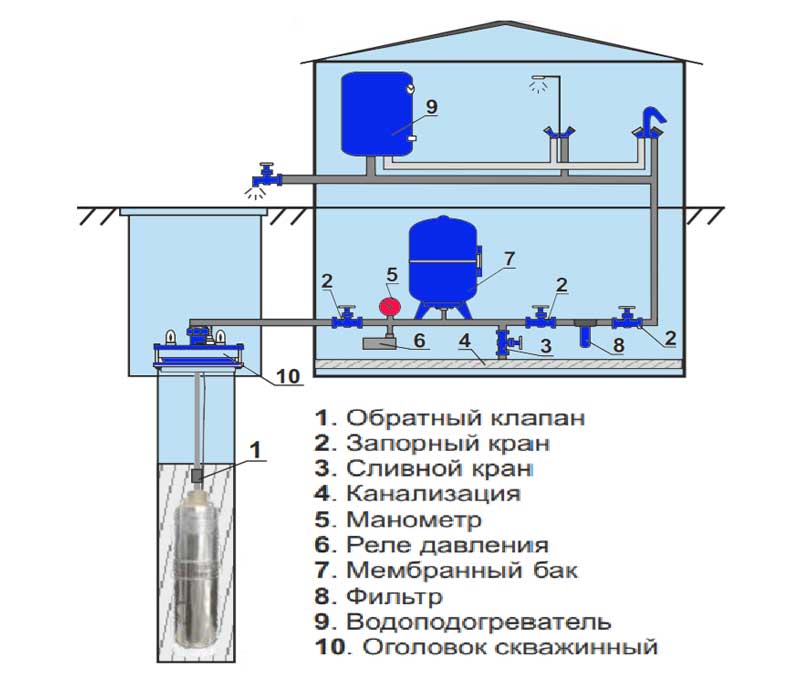

أرز. 10 مضخة كهربائية برج الدلو كجزء من تركيب إمدادات المياه

تركيب المضخات في بئر الفروق الدقيقة للعملية

تحتاج أولاً إلى تحديد نوع خط أنابيب الضغط لنظام إمداد المياه المستقل وتنفيذ الأعمال التحضيرية الرئيسية في الأعلى:

• خرطوم الري المرن مناسب فقط للأغراض المنزلية: سقي الحديقة وملء خزانات المياه ، بينما يمكنك الحصول بسهولة وغالبًا على المضخة ؛
• يعتبر خط الأنابيب البلاستيكي (HDPE) أو المعدني مناسبًا للتشغيل الثابت الدائم ، حيث يتم إنزال المضخة باستمرار في البئر.

يجب تحديد قطر خط الأنابيب بناءً على معدل التدفق المحسوب للمضخة ، بينما الشرط الأساسي هو اختيار القطر الداخلي للأنبوب ، وليس القطر الخارجي.

للأغراض المنزلية ، عادةً ما يتم استخدام أنبوب HDPE 32 مم بقطر داخلي حوالي 25 مم ، وهو مناسب للتوصيل بمضخات سلسلة 0.5 ، والتي تحتوي أيضًا على أنبوب ضغط مخرج 25 مم.

يجب تركيب صمام عدم رجوع نحاسي على وصلة تفريغ المضخة. إذا تم تركيب المضخة على عمق ضحل (يصل إلى ثلاثة أمتار من الأرض) ، فيمكن وضع الصمام على خط أنابيب التفريغ.

يجب توصيل مضخة البئر بخط الأنابيب باستخدام وصلة تجعيد أو نحاس بالقطر المناسب. اعتمادًا على النماذج المستخدمة وقطر خط الأنابيب ، يمكن أن يكون قسم أداة التوصيل من 1 بوصة إلى 1 ¼.

يجب توصيل الرأس بالطريقة نفسها بالطرف العلوي للأنبوب.

يجب تثبيت كبل الطاقة على الأنبوب باستخدام مشابك خاصة. سيؤدي ذلك إلى تسهيل رفع المضخة من البئر إلى حد كبير ، وحماية الكابل من التلف. الشيء الرئيسي الذي يجب تذكره هو أنه من المستحيل رفع المضخة عن طريق الكابل ، لذلك من الضروري تركيبها على الأنبوب مع ترهل طفيف لتقليل الأحمال.

من الضروري إرفاق كابل أمان من الفولاذ المقاوم للصدأ بمقطع عرضي 3 مم في عين جزء الضخ وتوصيله برأس البئر. يجوز استخدام كابل من النايلون ، ولكنه غير مرغوب فيه.

بعد هذه الأعمال ، من الضروري قطع الأنبوب وتوصيل نهايته بالرأس باستخدام تركيبات المهايئ. ثبت الرأس على أنبوب الغلاف.

خصائص المضخة

يتم تمثيل مضخات الدلو بثلاثة أنواع:

1. BTsPE - مضخات غاطسة منزلية للطرد المركزي ، مصممة للعمل في الآبار التي يزيد قطرها الداخلي عن 110 ملم ؛
2. مضخات BTsPEU - BTsPE ذات التصميم المحسن - يتم إخراج كابل الطاقة أعلى المضخة ، مما جعل من الممكن استخدام هذه السلسلة في الآبار التي يبلغ قطرها 100 مم أو أكثر ؛
3. NVP عبارة عن مضخة لولبية ، يسمح التصميم باستخدام هذه السلسلة في الآبار ذات التعكر العالي أو التعليق الرملي.

الخصائص العامة:

• استهلاك الطاقة من 0.4 إلى 1.9 كيلو واط ؛
• ضغط الماء - من 16 إلى 140 م ؛
• الإنتاجية - ما يصل إلى 5.8 متر مكعب / ساعة يكفي للاحتياجات المنزلية لعائلة مكونة من 4-5 أشخاص ؛
• القطر الداخلي للبئر - من 10 سم ؛
• عمق سحب المياه - يصل إلى 200 متر ؛
• الوزن من 4 إلى 17.8 كجم.
• امدادات التيار الكهربائي 220 فولت / 50 هرتز.

المزايا الرئيسية للمضخات

1. يبلغ الحد الأدنى لعمر التشغيل للمضخات 10000 ساعة ، في وضع 2-3 ساعات يوميًا ، وهو يتوافق مع 10 سنوات من تشغيل المضخة في منزل فردي ؛
2. سعر معقول؛
3. تطبيق من قبل الشركة المصنعة للمواد المضادة للتآكل والبوليمرات عالية الحرارة ؛
4. تشتمل المجموعة على كبل طاقة وكابل ، بالإضافة إلى جهاز حماية بدء التشغيل ؛
5. المجموعة الكاملة كافية لتوصيل "ساخن" للمضخة من تلقاء نفسها ، ما عليك سوى توصيلها بمأخذ طاقة ؛
6. توافر قطع الغيار في المستودعات بكميات كبيرة ؛
7. كفاءة عالية مع استهلاك منخفض للطاقة ؛
8. الحماية الحرارية للمحرك مدمجة ؛
9. قوة شفط الطرد المركزي.
10. قابلية الصيانة
11. موثوقية عالية.

العيوب الرئيسية للمضخات

1. توفر الشركة المصنعة فترة ضمان مدتها 18 شهرًا من تاريخ البيع. بالنسبة إلى نظائرها المستوردة الأكثر تكلفة ، يكون الضمان عامين أو أكثر.
2. لا يوجد حماية مدمجة للتشغيل الجاف.
3. دفاعات بلاستيكية.
4. لا تشتمل العبوة على صمام فحص ومصفاة ، ومع ذلك ، فإن عدم وجودهما في شبكة إمدادات المياه سيؤدي إلى إبطال الضمان في حالة حدوث عطل.
5. لا يمكن استخدامها مباشرة بعد حفر البئر ، إلا بعد الشطف.
6. للاستخدام المنزلي في المساكن الخاصة فقط.

كيفية اختيار مضخة البئر المناسبة

من أجل الاختيار الصحيح للمضخة ، يحتاج أي مستخدم إلى جمع بعض البيانات الفنية التي ستضمن اختيار المضخة من قبل المتخصصين بشكل صحيح وستعطي المعلمات المطلوبة.

1. من الضروري معرفة معدل تدفق البئر ، أي جزء الماء الذي يدخل البئر في وقت معين. إذا كان معدل التدفق سالبًا ، فسيكون لدى المضخة وقت لضخ المياه بشكل أسرع من البئر المملوءة بالماء مرة أخرى. وتشغيل المضخة جافة ، كما ذكرنا سابقاً ، هي الطريقة الأولى لكسر المضخة.
2. فحص قطر وجودة غلاف البئر: يجب أن يوصى بالقطر على الأقل: 120 مم لمضخات BTsPE و 100 مم لـ BTsPEU.
3. تحديد الرأس التقريبي المطلوب للمضخة: • لخص بالأمتار جميع فروق ارتفاع خط أنابيب الضغط من المضخة إلى أعلى نقطة سحب ، • لخص جميع الأقسام الأفقية لخطوط الأنابيب ، بينما سيكون فقد الضغط 1 م لكل 5-10 أمتار من الأنبوب ؛ • الضغط الزائد على الفوهة عند أعلى نقطة لسحب الماء - 25 مترا؛ • الخسائر في المقاومة المحلية لخط الأنابيب (في الزوايا ، المحملات ، المنعطفات) ، والضغط الزائد في حالة تركيب مجمع هيدروليكي ، وما إلى ذلك - يمكن تحديد هذه المعلمات مع المتخصصين عند شراء مضخة ، بعد رسم مخطط سابقًا من محطة تزويد المياه المخطط لها.
4. حدد استهلاك المياه المطلوب بناءً على عدد نقاط المياه: رأس دش 0.2 لتر / ثانية ، حوض مغسلة 0.12 لتر / ثانية ، حوض 0.12 لتر / ثانية ، صنبور سقي 0.3 لتر / ثانية. في المباني السكنية حيث لا يتم استخدام جميع الأجهزة في نفس الوقت ، يمكن تطبيق عامل تحميل قدره 0.7.

يتم الاختيار النهائي للمضخة وفقًا لنقطة تشغيل المضخة (معدل التدفق ، متر مكعب في الساعة والرأس ، m.a.c.) باستخدام المنحنى الهيدروليكي لأقرب نموذج لمعلمات تصميم الشبكة.ومع ذلك ، من دون خبرة في الحسابات الهيدروليكية الدقيقة ، يمكنك فقط اتخاذ قرار تقريبي بشأن النموذج المخطط للشراء ، ومع ذلك ، إسناد حسابات دقيقة واختيار أكثر دقة للمتخصصين. تختلف آراء المستهلكين: قوية ، وموثوقة ، وقابلة للصيانة ، وسهلة التركيب ، وهادئة ، وضغط ماء جيد ، وكتبوا أيضًا أن المضخة ثقيلة ، ومن غير المريح تركيبها بمفردها

مواصفات مضخات اهتزاز الدلو

العلامة التجارية "أكواريوس" لديها مجموعة كبيرة من معدات إمدادات المياه:

• هذه مضخات للعمل بالماء المتسخ ، حيث يوجد نسبة عالية من الرمل ؛
• مضخات كهربائية بنظام طرد مركزي.

مضخات بئر برج الدلو

تشمل مضخات قاع البئر النماذج التالية:

• مضخات Aquarius 1 BTsPE ؛
• مضخات الدلو 3 ؛
• مضخات الدلو 16.

مضخة الدلو BTsPE 0.32 - إنتاجية المعدات 0.32 متر مكعب لكل 1 ثانية ، لمدة ساعة واحدة - هذا 3.6 متر مكعب من الماء. ضغط مستمر على ارتفاع 40 متر.

مثالية لمنزل خاص ، فضلا عن كوخ صيفي. مناسب أيضًا لإمدادات المياه الصناعية ولإطفاء الحرائق. صامت عند تشغيله.

مضخة Aquarius BTsPE 032-32U - تزن 10.5 كجم فقط ، وتحتوي على محرك كهربائي أحادي الطور. بالإضافة إلى توفير مياه الشرب ، يمكنها أيضًا التعامل مع سقي الأرض. يصل ارتفاع ضغط الماء إلى 32 مترًا ، وتبلغ الإنتاجية لمدة ساعة واحدة 1.2 متر مكعب.

مضخة Aquarius BTsPE 0.5 - تستخدم في الآبار التي يبلغ قطرها 120 ملم. مزود بمحرك قوي يوفر ضغط الماء على ارتفاع معين.

النموذج الأكثر شيوعًا هو مضخة Aquarius BTsPE U 05-32. يستخدم لبئر بقطر أقل من 110 ملم. ضغط ماء ثابت - حتى 48 متر. الإنتاجية 3.6 لتر في الساعة. سعر هذا النموذج في متناول الجميع وهو 7000 روبل.

مضخة Aquarius 3 سهلة الاستخدام. مزود بنظام اغلاق اوتوماتيكي في حالة الطوارئ.

مصمم للمياه النظيفة فقط. الوزن 4 كيلو.

لها جسم بلاستيكي ومكبس مطاطي. يتم معالجته بمركب ، مما يجعل هذه المعدات مقاومة للماء.

مناسب للآبار الضحلة أو الخزانات. يوجد جهاز تحكم عن بعد للتحكم في المضخة.

مضخات سطحية برج الدلو

ملائم إذا كان هناك مسطح مائي قريب. ولا يجوز إنزال هذه المضخة في الماء ؛ لأن. جميع الأنظمة الداخلية غير محمية ، وإذا دخلت الرطوبة ، فسوف تفشل على الفور.

نموذجان رئيسيان ، والذي بدوره لهما نوع فرعي:

• مضخة Aquarius BTsPE 1.2 - تصل الإنتاجية إلى 1.2 متر مكعب في 1 ثانية. يصل ضغط عمود الماء إلى 80 م ، ويعتمد وزن المضخة أيضًا على الموديل المختار: من 7 إلى 24 كجم.
• مضخة الدلو BTsPE 1.6 - مؤشر أداء المضخة 1.6 م 3 في 1 ثانية. ضغط ماء مستقر على ارتفاع 40 م كما يعتمد وزن الجهاز على الصنف.

مضخات الصرف أكواريوس

الصرف - تستخدم هذه المضخة لضخ المياه المتسخة من بئر محفور حديثًا ، أو لتصريف الأقبية.

أنظمة الترشيح مدمجة بالضرورة في مضخات التصريف لمنع دخول الجسيمات الصلبة إلى الجهاز. الوضع الذي تستخدم فيه هذه المضخات هو الوضع الرأسي.

تتميز مضخة الاهتزاز ثنائية الصمام Aquarius BV-0.14-63-U5 بالخصائص التالية:

• أنتجت في أوكرانيا ؛
• يفي بجميع معايير الدولة ؛
• يلبي جميع متطلبات السلامة ؛
• غاطسة بنظام سحب المياه ثنائي الصمام ؛
• يصل ارتفاع عمود الماء إلى 63 مترًا ؛
• مصممة للعمل في الآبار والآبار على عمق لا يزيد عن خمسة أمتار.
• مثبت عموديا
• يجب أن يكون قطر البئر من 90 مم.

وفقًا للمراجعات ، تتمتع مضخة الاهتزاز ثنائية الصمام Aquarius BV-0.14-63-U5 بالمزايا التالية:

• سهل الاستخدام؛
• الجهاز نفسه خفيف (3.8 كجم فقط) ومضغوط ، بحيث يمكن لشخص واحد التعامل معه بسهولة ؛
• غير مطلوب ، املأ بالماء أولاً ؛
• مصنوعة من مواد عالية الجودة ، مع معالجة مضادة للتآكل ؛
• متواضع في العمل.

هذا النموذج مثالي لتزويد المياه الصالحة للشرب وللاستخدام في سقي الحدائق النباتية. تصميم مضخة Aquarius Poseidon فريد ومصنوع من مواد عالية الجودة.

تتكون مضخة الاهتزاز Aquarius من محرك كهربائي ومعدات ضخ.

كل مضخة مصحوبة بدليل إرشادي مع قواعد التشغيل ، والتي تعكس ما يلي:

• يجب ألا تتجاوز درجة حرارة الماء الذي توجد فيه المضخة 35 درجة مئوية ؛
• يجب حماية لوحة التحكم في المضخة من الترسيب ؛
• يجب أن تكون هناك مسافة لا تقل عن 40 سم بين قاع البئر والمضخة ؛
• يجب أن تكون المضخة قيد التشغيل في الماء تمامًا ؛
• قبل توصيل المضخة بالشبكة الكهربائية ، يجب أولاً إنزالها في الماء لمدة 10 دقائق ؛
• المضخة مخصصة لضخ الماء النظيف فقط.

فوائد استخدام مضخة الاهتزاز Aquarius:

ستجد على الموقع الرسمي لفينيتسا مجموعة كاملة من مضخات اهتزاز الدلو.

الأعطال والفروق الدقيقة في إصلاح مضخات الدلو

الأسباب الرئيسية لفشل المضخة الكهربائية BTsPE هي التركيب غير الصحيح في البئر ، وتشغيل الوحدة في المياه الملوثة ، والتآكل المادي للأجزاء بمرور الوقت. أيضًا ، أثناء التشغيل طويل المدى ، تحتاج الوحدة إلى تنظيف دوري ، ويجب فحص تشغيل المضخة بانتظام للتأكد من مطابقتها للمواصفات الفنية.

لتنفيذ العمل على استبدال الأجزاء البالية ، يتم تفكيك المضخة يدويًا باستخدام التسلسل التالي من الإجراءات:

1. يفصل الجهاز عن الشبكة الكهربائية ويخرجه من البئر ويفصل أنبوب الضغط والكابل.
2. قم بإزالة المصفاة في الجزء الأوسط وفك البراغي السداسية الأربعة بمفتاح ربط 10 مم يربط الأجزاء الكهربائية وأجزاء الضخ بالجهاز.
3. يتم تثبيت الكتلة ذات الدفاعات في السكن بحلقة احتجاز ، لإزالتها ، وضغط جزء من المضخة من أعلى وأسفل برافعة أو مكبس ، وبعد ذلك يتم إزالة حلقة التثبيت والمراحل مع الدفاعات وحلقات التوجيه والغسالات تتم إزالة. يمكن تنظيفها أو استبدالها بأجزاء جديدة تم شراؤها من مركز الخدمة.
4. لتفكيك الوحدة بالمحرك الكهربائي ، يتم فك البراغي الموجودة في الجزء السفلي من المضخة ، وإزالة الغطاء وتصريف الزيت ، وبعد ذلك يمكن إزالة المحرك الكهربائي لاستبدال المحامل النهائية.

أرز. مضخة كهربائية 9 BTsPE - يسلط الضوء على التفكيك

بدء التشغيل والصيانة

بعد دخول المضخة إلى البئر ، تتم البداية الأولى:

1. من الضروري إغلاق الصمام الموجود على خط الأنابيب ،
2. إمداد الطاقة للمضخة (مرحلة واحدة ، 220 فولت ، 50 هرتز) ،
3. افتح الصمام ببطء.

إذا أصبح الماء من أنبوب الضغط نظيفًا ، فمن المستحسن ترك المضخة قيد التشغيل لفترة ، ثم إيقاف تشغيلها. ثم تحتاج إلى توصيل المضخة بنظام إمداد المياه الموجود في المنزل.

إذا بدأت المضخة في إمداد المياه الموحلة أو الطينية ، فيجب اتخاذ الإجراءات التالية:

1. اتركه في وضع التشغيل ، أغلق الصمام واترك المضخة تعمل لفترة من الوقت ؛
2. انتظر الماء النظيف.

خلاف ذلك ، فإن جميع الشوائب الميكانيكية التي تم حفظها في أنبوب التفريغ وهيكل المضخة قد تؤدي إلى انحشار الجزء الهيدروليكي أو صمام الفحص.

إذا كان من الضروري إخراج المضخة من البئر وإرسالها للتخزين طويل الأمد ، يوصى بشطفها بالماء ثم تجفيفها جيدًا. في وقت الغمر الثانوي ، يجب ترك المضخة في البئر لفترة ، ثم تشغيلها وفقًا للمخطط أعلاه.

تنظيف وإصلاح الأعطال البسيطة

في حالة بدء عمل المضخة العميقة بشكل غير مرضٍ ، وعدم دوران الجزء الهيدروليكي ، فهذا يعني أن الدفاعات أو الشبكة الداخلية للمضخة مسدودة بالرمل الناعم أو الطمي.

لا يوجد حوض مرشح داخلي في تكوين المضخة!

لتنظيف العجلات أو الشبكة ، يجب تفكيك المضخة:

• تفكيك الشبكة الواقية. في الطرز الحديثة ، قم بفك المشبك باستخدام مفك البراغي واضغط على منتصفه ؛ في الطرز القديمة ، قم بفك التوصيلات اللولبية.
• قم بإزالة غدة الكابل.
• باستخدام مفتاح ربط ، قم بفك الوصلات المثبتة وفصل المحرك عن الجزء الهيدروليكي للمضخة.
• قم بإزالة أدوات التوصيل.
• لف العمود بمفتاح ، قم بغسل جزء المضخة ، وإزالة الشوائب الميكانيكية.

في حالة بدء دوران العمود بسهولة ، من الضروري تجميع المضخة بترتيب عكسي.

إذا كانت الدفاعات محشورة أو تالفة ، فمن الضروري تفكيك جزء المضخة. لكن المتخصصين في مركز الخدمة المعتمد هم فقط من يمكنهم القيام بمثل هذا العمل مع الحفاظ على الضمان.

إجراءات إصلاح العيوب البسيطة:

• قم بتثبيت مبيت المضخة من أعلى وأسفل ، واستريح على الجزء النحاسي ؛
• قم بإزالة حلقة السدادة ؛
• إزالة المكره
• قم بإزالة غطاء التوقف مع المحمل ؛
• حاول القضاء على التشويش
• أعد التجميع بترتيب عكسي.

ومع ذلك ، تستخدم مراكز الخدمة آلة ضغط عند تجميع / تفكيك المضخة ، لذلك قد يكون الإصلاح الذاتي للمضخة أمرًا صعبًا.

نطاقات المضخة الكهربائية في قاع البئر الدلو

مضخات الآبار Aquarius مصممة للاستخدام المنزلي ويمكن استخدامها للأغراض التالية:

• لاستهلاك المياه من الآبار أو الآبار في تنظيم إمدادات المياه الفردية للمنازل ؛
• لرفع المياه النظيفة من أنواع مختلفة من الخزانات - البرك أو البرك أو البحيرات أو الأنهار ؛
• عند القيام بأعمال الصرف في حالة إغراق الأقبية في المنازل (المرائب تحت الأرض والأقبية والأقبية) ؛
• لري قطع الأراضي بالبساتين والبساتين ، وملء البراميل والحاويات بمختلف أنواعها بالماء.

أرز. 2 مضخة غاطسة لبئر الدلو - تصميم
