صمام إغلاق المبرد

مشاكل في الآلية والقضاء عليها

ما هي المشاكل التي يمكن أن تنشأ أثناء تشغيل آلية الصرف؟ على سبيل المثال ، لا يجوز سحب الماء إلى الخزان ، أو أن الماء غير مسدود الآن. يكمن سبب هذه الظاهرة ، على الأرجح ، في حقيقة أن أيًا من الثقوب مسدودة. سبب آخر لمثل هذه الأعطال هو فشل أحد أهم جزئين في الآلية - الجذع أو الغشاء.

في أي حال ، سيكون عليك تفكيك الجهاز والتحقق من جميع العناصر. سيتم أيضًا غسلها وتنظيفها جيدًا. لكن يحدث أن سبب الأعطال هو الضغط المنخفض العادي في نظام إمداد المياه ، أو يقفز في غضون يوم واحد. في هذه الحالة ، قد لا يعمل الجهاز ببساطة.

إذا انخفض الضغط بشدة ، فسيتوقف الماء عن التدفق إلى الخزان على الإطلاق. إذا كان يجب أن يأتي الماء من هيكل معلق ، فعند ضغط أقل من المعدل الطبيعي ، لن يتمكن الماء حتى من الوصول إلى غرفة الملء. سوف تطفو العوامة ، لكنها لن تسد الماء. للتعامل مع هذا الموقف ، قد تضطر إلى زيادة فتحات مدخل المياه عن طريق توسيعها بضعة ملليمترات.

بشكل عام ، كلما كانت هذه الثقوب أصغر ، يجب أن يكون الضغط أكبر في النظام. يجب أن يؤخذ ذلك في الاعتبار إذا كنت تقوم بتثبيت آلية تصريف ، على سبيل المثال ، في البلد

إذا كنت تعرف على وجه اليقين أنك تعاني بانتظام من ارتفاعات في الضغط خلال النهار ، على سبيل المثال ، إذا كان ضغط الماء في منزلك يتم الحفاظ عليه بواسطة مضخات تنطفئ ليلاً ، فمن الأفضل الانتباه إلى التركيبات ذات الصمام الجذعي

هذا كل شيء ، لقد فحصنا جهاز الصرف ، وكذلك أسباب فشلها. الآن لن يكون من الصعب عليك فهم كل شيء واستكشاف الأخطاء وإصلاحها.

كان الوقت الذي لم تعد فيه المراحيض من الكماليات ، بعد خزانات الشوارع ، شيئًا من الماضي لفترة طويلة. ومع ذلك ، فإن تركيبها في الشقق يتطلب استكمال مرحاض مع أنظمة تعبئة وتصريف. بعد كل شيء ، بدون هذه الأنظمة ، لا يمكن الحديث عن أي وسائل راحة أو نظافة ، سيتحول وعاء المرحاض ببساطة إلى وعاء ثابت ، والذي سيتعين تنظيفه وغسله يدويًا باستمرار. ومع ذلك ، فإن هذا الموقف مألوف لدى الكثيرين ، عندما يبدأ جهاز الصهريج في عيش حياته الخاصة ، وأداء الوظائف المخصصة له بشكل غير صحيح.

سيكون من المفيد لمدير المنزل معرفة كيفية عمل النماذج الشائعة للآليات الصحية لأحواض المراحيض وتكوينها ، والتي سننظر فيها فيما يستخدمه غالبية مواطنينا اليوم.

بادئ ذي بدء ، يعتمدون على نوع آليات الملء والصرف. يتم تنفيذ وظائف تصريف المياه من خلال منتجات الرافعة والضغط والتنفيذ التلقائي.

رافعة

نماذج الرافعة - كانت النماذج الرئيسية المثبتة على دورات المياه في القرن الماضي. في بعض الأماكن لا يزالون قيد الاستخدام حتى اليوم. تتميز أجهزة الرافعة ببساطتها. عملت المنتجات الأولى على تصريف الصرف فقط في لحظة الضغط ، بينما تم تعليق صمام الإغلاق يدويًا (بواسطة "الساحب" - سلسلة أو خط الصيد). ثم كانت هناك أنظمة تستخدم تأثير السيفون ، والتي تتحكم هي نفسها في التدفق بعد التنشيط. لكن كلا النموذجين الأول والنموذج اللاحق يتميزان بزيادة تدفق المياه غير المنظم. بالإضافة إلى ذلك ، فإن هذه السباكة لا تفي بالمتطلبات الحالية لعلم الجمال.

اضغط الزر

يتم تثبيت آلية تدفق حوض المرحاض ، المصنوعة في إصدار زر الضغط ، على معظم منتجات السباكة الحديثة. يكون الموقع السائد للزر في الأعلى ، على أغلفة الأنظمة المدمجة ، ويمكن أيضًا تثبيته على الحائط للمنتجات المثبتة في هياكل المباني. مزاياها ، بالإضافة إلى الجماليات الجيدة ، هي القدرة على ضبط معايير الصرف والفيضان. آليات زر الضغط أيضًا ، بعد التنشيط ، تحافظ على صمام الإغلاق في حالة الفتح دون تدخل بشري.وتسمح الطرز المزودة بأزرار مقترنة بتفريغ السائل بالكامل أو جزئيًا في المرحاض.

تلقائي

اليوم ، منتجات نادرة ومكلفة لتصريف المياه التي تبرر نفسها عند تركيبها في منتجات النخبة أو استخدامها في الأماكن العامة. يتم التحكم في عملهم عن طريق أجهزة استشعار تعمل بالأشعة تحت الحمراء.

تعمل صمامات الإغلاق الخاصة بوعاء المرحاض ، ممثلة بآليات الملء ، كما كانت تفعل منذ سنوات عديدة ، باستخدام مبدأ صنبور التغذية الذي يفتح ويغلق بواسطة عوامة. في الإصدار الكلاسيكي ، ينقل العوامة القوة إلى صمام الصنبور بإمداد جانبي من خلال هزاز أفقي.

ومع ذلك ، يتم الآن تثبيت العوامات التي تتحرك على طول دليل عمودي ، مما يمنع إمداد المياه من خلال نظام من الروافع لكل من الوصلة الجانبية والقاع.

التركيب

لتثبيت الصمام ، لا تحتاج إلى مهارات محددة. يكفي اتباع التعليمات خطوة بخطوة دون انتهاك التسلسل. خطوات التثبيت:

1. قبل تثبيت الصمام ، قم بتحرير مساحة في المكان الذي سيتم فيه تجهيز الآلية.
2. أغلق الماء حتى لا يتعارض مع العمل. قم بتصريف السوائل الزائدة من خلال نظام إخراج النظام. للقيام بذلك ، يجب أن تكون هناك صنابير منفصلة.
3. يتم قطع الأنبوب بالكامل بقاطع بحجم عنصر القفل.
4. في نهايات الأنابيب ، يتم قطع الخيوط باستخدام قوالب خاصة. تتم إزالة الرقائق بفرشاة معدنية.
5. يتم تغطية الخيط بخيط مانع للتسرب لإنشاء اتصال أكثر موثوقية. يستخدم بعض السباكين مانع التسرب.
6. يتم تثبيت الصمام بين الأنابيب ، مشدود على الخيط. مثبتة بمفتاح ربط.

بعد ذلك ، يتم فتح الصمام ، مما يؤدي إلى تدفق السائل. من الضروري التحقق من موثوقية الاتصال عند مستويات الضغط المختلفة. حتى تتمكن من استبدال الصمام القديم في المنزل

من المهم مراقبة شد عنصر القفل على الخيط. لا تسمح بالتشوهات التي يمكن أن تدمر سلامة النظام

إذا كان الصمام مشفهًا ، فسيلزم تحضير أنبوب إضافي. للقيام بذلك ، يتم قطعها ، ويتم لحام الألواح المعدنية ذات الثقوب للمثبتات على طول الأطراف. بعد ذلك ، يتم تثبيت صمام بين الأنابيب. حشية مطاطية مثبتة بين الشفاه بغراء مقاوم للماء. تم إصلاح الهيكل بالمسامير والصواميل. اختياريًا ، يمكن لحام الفلنجات باستخدام آلة اللحام. يجب تنظيف التماس بمطحنة ، مغطاة بمركب مضاد للتآكل.

تعد صمامات الإغلاق من العناصر الأساسية لأي نظام يعمل بالغازات والسوائل. بمساعدتهم ، يتم تغيير قوة إمداد السائل أو الغاز ، ويتم حظر التدفق تمامًا. يمكن تنفيذ التثبيت من قبل أي شخص ، مع العلم بالتعليمات خطوة بخطوة.

مدرسة TPA. صمام التوقف. الجزء 1.

تصنيف أجهزة القفل

تتوفر صمامات التحكم في عدة تصنيفات. وفقًا لطريقة التثبيت ، يتم تمييز العناصر التالية:

1. اقتران - النماذج المستخدمة في تصنيع الطرق السريعة المنزلية. يتم تثبيتها بين الأنابيب ذات الوصلات الملولبة. يمكن توصيله بمنتجات يصل قطرها إلى 150 مم. تحتاج إلى مفتاح ربط لتثبيت جزء التوصيل.
2. صمام إغلاق ذو حواف. الجزء مثبت على خط الأنابيب بمسامير وصواميل. لهذا الغرض ، يتم لحام الألواح الدائرية أو المربعة في نهايات الهيكل ، والتي تحتوي على ثقوب متصاعدة. قطر الأنبوب الأقصى يصل إلى 1000 مم.

إذا تحدثنا عن الختم ، فسيتم تمييز العناصر التالية:

1. منفاخ - تصميمات بها أنبوب مموج خاص.
2. نماذج أومينتال. لديهم غرفة إضافية ، والتي تحتوي على عبوة مانعة للتسرب من الداخل.

أنواع تركيبات خطوط الأنابيب:

1. صمامات البوابة - تستخدم في الأنظمة ذات الضغط الهيدروليكي المنخفض.
2. الصمامات عبارة عن صمامات إغلاق تُستخدم لإغلاق أو تنظيم تدفق السوائل عبر خط الأنابيب.

وفقًا للهيكل ، يوجد نوعان من الصمامات:

1. الزاوية - يسمح لك التصميم بربط الأنابيب المتعامدة مع بعضها البعض.
2. عبر الممر - مثبتة على خطوط أنابيب عمودية أو أفقية.

يتم تشغيل معظم الصمامات يدويًا. ومع ذلك ، هناك نماذج بمحرك كهربائي ينظم تلقائيًا إمداد خليط العمل.

تركيب معدات الصرف

كما فهمت بالفعل ، تلعب تركيبات الخزان دورًا مهمًا للغاية حقًا. يجب تثبيته بشكل صحيح. للقيام بذلك ، يجب أن تمر بثلاث مراحل:

• قم بتركيب خزان تصريف على رف المرحاض ؛
• قم بتوصيل الخزان المثبت بنظام إمداد المياه ؛
• ضبط تشغيل الصمام.

خطوات التثبيت

بادئ ذي بدء ، يجب تثبيت حشية مطاطية على الرف. غالبًا ما تقدم الشركات المصنعة أشرطة مطاطية ذاتية اللصق ، لذا فهي مناسبة بشكل أفضل وأكثر أمانًا. ثم يجب تثبيت الخزان بمسامير خاصة بها حشيات مطاطية مدببة. علاوة على ذلك ، يجب توجيه الأطراف الحادة في الثقوب. بسبب هذا الشكل ، فإن الحشية تحمي بشكل أفضل من التسربات. من حيث المبدأ ، يبقى وضع البراغي في الثقوب وإكمال تركيب الخزان بالصواميل

من المهم للغاية هنا إحكام الربط بعناية حتى لا يتم تشديد المنتج الخزفي وبالتالي إتلافه. غالبًا ما حدث أنه أثناء التثبيت قام شخص ما بإفراط في ذلك ، ونتيجة لذلك ذهب وعاء المرحاض الذي تم شراؤه حديثًا إلى سلة المهملات.
الآن يجب عليك توصيل الخرطوم بنظام إمداد الماء البارد

تأكد من التأكد من وجود حشية الغسالة في الوصلة. إذا لم يكن كذلك ، فإن التدفق مضمون. قم بتشغيل الماء وتحقق من إحكام التثبيت. إذا لم تظهر الرطوبة على الاتصال ، فهذا يعني أنك فعلت كل شيء بشكل صحيح. المرحاض جاهز الآن للتشغيل.

آلية صمام المدخل

إن تركيب المدخل في الخزان له مبدأ التشغيل الخاص به ، والذي يجب فهمه قبل الشروع في استبداله أو إصلاحه. ضع في اعتبارك المراحل التي تحل محل بعضها البعض في عملية نقل الماء إلى الخزان.

لذلك ، تتميز المرحلة الأولى بحقيقة أن الصمام في وضع الفتح. في هذا الوقت ، يتم سحب الماء إلى الخزان. الغشاء ، بعد اتجاه تدفق المياه ، يتحرك بعيدًا. هذا يعني أن الماء يمكن أن يدخل الخزان بحرية.

في البداية ، تملأ المياه المقصورة الأولية فقط. لكي يدخل الماء إلى الخزان نفسه ، يتم توفير فتحة خاصة في هذه المقصورة. هذه العملية تشبه إلى حد بعيد ما يحدث في الأجهزة المزودة بصمامات ذات جذع ، ولكن يوجد هنا غشاء ممتد فوق المكبس. يحتوي الغشاء على فجوة يمر من خلالها قضيب بلاستيكي ، وبها أيضًا فجوة قطرها 1 مم. نتيجة لذلك ، يدخل بعض الماء إلى حجرة التعبئة. يتكون من الغشاء نفسه والمكبس.

إذا تم خفض العوامة ، يتم فتح ثقب صغير في المكبس ، حوالي 0.5 مم فقط. من خلاله ، يمكن أن يدخل جزء صغير من الماء إلى الخزان. بفضل آلية عمل الصمام الغشائي ، يتم ضمان نفس الضغط في الحجرة الأولية ، في حجرة الملء وخلفها. هذا هو الفرق بين هذا التصميم والتصميم الذي يحتوي على صمام جذعي.

المرحلة الثانية هي عندما يتناثر الماء في الخزان وفي نفس الوقت يرفع العوامة لأعلى. جنبا إلى جنب مع ارتفاع مستوى الجذع مع ختم مطاطي. يغطي الختم الفتحة. مع مزيد من الحركة للقضيب ، سيتم الضغط على كل من المكبس والحجاب الحاجز على المقعد. من هذا ، يتم إغلاق حجرة التعبئة.

نظرًا لحقيقة أن ضغط الماء في حجرة التعبئة يضاف إلى ضغط العوامة ، التي ترتفع ، يتم ضغط الغشاء بإحكام بالمقاعد. وهذا بدوره يوقف إمداد الخزان بالمياه.

المرحلة الثالثة هي نزول الماء.عندما يغادر الماء الخزان ويتناثر في الوعاء ، يتوقف ضغط العوامة على القضيب. لم يعد الثقب الموجود في المكبس مغلقًا بالقضيب ، لذلك ينخفض ​​الضغط في حجرة الملء. يبقى فقط من شبكة إمداد المياه ، إنه يعمل على الغشاء وعلى المكبس ، وينقلهما إلى الجانب. نتيجة لذلك ، تعود الآلية إلى المرحلة الأولى.

المميزات والعيوب

فحص الصمامات لها نقاط قوة ونقاط ضعف. مزايا:

1. في حالة حدوث أعطال ، يمكن استبدال أي جزء من الهيكل.
2. موثوقية تداخل خط الأنابيب ، ضيق عالي.
3. يفتح الجهاز ببطء ، ولا يتعرض النظام لصدمات من خليط العمل ، والحمل الزائد ، والارتفاعات المفاجئة في الضغط.
4. عند العمل مع جزء ، لا تحتاج إلى بذل جهود كبيرة.
5. تسمح لك النماذج المجهزة بمحرك كهربائي بضبط خوارزمية الفتح أو إغلاق المثبط في الوقت المناسب أو اعتمادًا على تغيرات الضغط.

عيوب:

1. الشكل المعقد لجزء التدفق.
2. غالي السعر.
3. إذا كان التصميم يحتوي على غدد ، فمن الضروري إجراء صيانة إضافية للمعدات.
4. إذا كان جزء التدفق به عيوب ، يحدث ركود يمكن أن يدمر الهيكل.

بالنظر إلى أوجه القصور ، يمكن تجنب العديد من المشاكل أثناء تشغيل آليات القفل.

تجميع خزانات الصرف

من نواح كثيرة ، سيعتمد العمل المريح الإضافي للسباكة على كيفية تجميع الخزان ، ثم ضبطه. بطبيعة الحال ، كل نوع من المعدات له أسرار التثبيت الخاصة به ، والتي يمكن لسيد المنزل الوصول إليها تمامًا.

تسلسل استكمال الخزان بالزر العلوي (الشكل 1) كالتالي:

• نقوم بإصلاح صمام المخرج (5) في فتحة التصريف المركزية الكبيرة لخزان التخزين. يمكنك تثبيت الآلية بالكامل أو الجزء السفلي منها فقط. في هذه المرحلة ، كما هو الحال في جميع المراحل اللاحقة ، من الضروري التحكم في إحكام الحشيات ، وتثبيتها بإحكام باستخدام عناصر ملولبة ، من أجل الحصول على وصلات ضيقة.
• إذا تم تجميع نموذج يتضمن تركيبات لوعاء المرحاض بوصلة سفلية ، فيجب عليك أيضًا إصلاح صمام المدخل (2) بعوامة (3) في الفتحة المقابلة في الأدوات الصحية.
• نقوم بإدخال حشية مرنة (6) بين حوض المرحاض ووعاء الصرف. يجب أن يتم توسيطه بعناية ، ثم إحكام ربطه بالمسامير (7) كلا نصفي السباكة في قطعة واحدة.
• في النموذج المزود بإمدادات المياه الجانبية ، نقوم بإصلاح صمام المدخل.

صمام السحب

• نقوم بتوصيل مصدر المياه الخارجي بالتركيب (4).
• نقوم بتثبيت الجزء العلوي (بدون زر) على صمام العادم.
• نفتح مصدر المياه ، ونتحقق من ضيق الواجهات ، وتشغيل آليات التعبئة والتصريف ، وإذا لزم الأمر ، نضبط وظائفها.
• الآن يتم وضع غطاء وعاء المرحاض في مكانه ، حيث نصلح الزر (1).

لا تزال الدبابات التي تحتوي على رافعة استنزاف اليوم ، وإن لم يكن في كثير من الأحيان ، تستخدم في بعض الأحيان كأجهزة موثوقة ومُختبرة بالوقت. لذلك ، قد تثار أسئلة بخصوص تركيبها. على الرغم من أنها مصنوعة من مواد مختلفة: البلاستيك أو السيراميك أو الحديد الزهر ، إلا أن تركيبها متشابه جدًا من نواح كثيرة.

• بادئ ذي بدء ، داخل الحاوية نصلح الجزء السفلي من السيفون من آلية التصريف.
• آلية الرافعة والتجهيزات الخاصة بوعاء المرحاض مع الإمداد الجانبي مثبتة.
• نقوم بتعليق خزان التخزين على الحائط خلف المرحاض بشكل محوري مع الوعاء ونعلق مصدر مياه خارجي من خلال وصلة مرنة.
• على هيكل من الحديد الزهر ، نقوم بتوصيل أنبوب التدفق من خلال التركيبات الملولبة المناسبة ، وفي الأنبوب البلاستيكي ، نستخدم كم ضغط مع ملحق إغلاق حلقي.
• نقوم بتوصيل وعاء المرحاض بأنبوب التدفق عن طريق سوار مطاطي مثبت على كلا الجانبين بمشابك.

توجد منتجات مضغوطة من السيراميك ذات ذراع مثبتة في سرج وعاء المرحاض.في هذه الحالة ، يتم تجميع الهيكل بنفس الطريقة كما في نموذج زر الضغط ، باستخدام براغي اقتران وحشية مرنة.

إصلاح صمام الإغلاق

إذا كانت المشكلة في صمام الإغلاق ، فسيتم إصلاح خزانات الصرف على النحو التالي. كما تعلم ، فإن صمام الإغلاق مسؤول عن ضبط حجم الماء في الخزان. إذا تم انتهاك جرعة إمداد المياه ، فإما أن يقع اللوم على الغشاء ، أو يتم انسداد الثقوب التي يمر من خلالها الماء.

استكشاف هذه المشكلة وإصلاحها بسيط للغاية. من الضروري فك الغطاء الواقي وإزالة الغشاء وتنظيف جميع الدواخل بأكثر الطرق شمولاً. ثم نضع الغشاء والغطاء في مكانهما الأصلي ونتحقق من عمل وعاء المرحاض. بشكل عام ، إذا تحدثنا عن عوامة ، فإن الغشاء هو أكثر نقاطه ضعفًا. لذلك ، في حالة حدوث عطل ، من الأفضل استبداله بأخرى جديدة عن طريق وضع نسخة إضافية ، عادة ما تكون مزودة بوعاء المرحاض ، أو شرائها من أي منفذ متخصص. يمكنك مشاهدة تعليمات الفيديو لإصلاح المراحيض في مقالتنا.

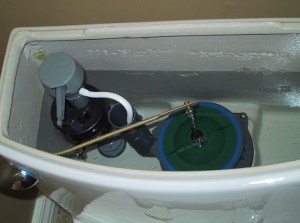

مخطط جهاز الخزان

عناصر المرحاض

ظاهريًا ، يمكن أن تكون مختلفة ، مما يجعل الأمر يبدو أن هناك اختلافًا في التصميم نفسه. ومع ذلك ، فإن العناصر الأساسية دائمًا ما تكون متطابقة.

خزان استنزاف. يمكن توفير إمدادات المياه من الأسفل ومن الجانب. تحتوي هذه الحاوية على فتحتين ، إحداهما مغلقة دائمًا بسدادة. لتصريف المياه ، يجب أن تضغط على الزر في الأعلى ، على الرغم من أن بعض الطرز بها نظام تصريف جانبي. كقاعدة عامة ، يتراوح حجم الخزان من 8 إلى 10 لترات.
نظام الخليج. في الواقع ، نحن نتحدث عن صمام المرحاض الذي يؤدي مهمتين - يسمح بمرور الماء عندما يكون الخزان فارغًا ، أو يغلق الماء عندما يكون الخزان ممتلئًا.

عند اختيار المرحاض ، انتبه بشكل خاص لصمام الإغلاق. إذا كانت المكابس السابقة هي الأكثر شيوعًا ، فهي الآن غير موجودة عمليًا.

معظم الأنظمة مجهزة بصمام غشاء.
نظام الصرف. إنها صمام تصريف. عند الضغط على الزر ، يتم إفراغ الحاوية عن طريق فتح فتحة التصريف. عندما يخرج كل الماء ، يتم حظر الصرف.
صحن. في الواقع ، تختلف عن بعضها البعض في جهاز منفذ الصرف الصحي. يمكن أن تكون مائلة أو مستقيمة.

صمامات الحجاب الحاجز الحديثة

يوفر صمام العوامة الغشائية مجموعة سريعة من الماء. اعتمادًا على كيفية اختيار التركيبات عالية الجودة ، يمكن أن تكون هذه العملية صاخبة أو شبه صامتة. على عكس النماذج القديمة ، فإنه يتداخل بسرعة كبيرة.

يجب أن تكون قيمة هذا الضغط في حدود 0.05-0.1 ميجا باسكال. علاوة على ذلك ، حتى لا يفشل هذا الصمام بسرعة ، يجب أن يكون الماء في النظام نظيفًا. من الواضح أن هذين الشرطين يصعب تحقيقهما في بعض الأماكن ، على سبيل المثال ، في القرى أو في الأكواخ الصيفية.

هناك جانب آخر لا يجب إغفاله إذا كنت تفكر في وجود صمام إغلاق صهريج من نوع الغشاء في مرحاضك كخيار وهو جودة جميع العناصر ذات الشكل والمغلق. إذا لم تكن المواد الخاصة بتصنيعها ذات جودة عالية جدًا أو حدثت عيوب أثناء الإنتاج ، فلا يمكن أن يكون هناك شك في تشغيل المنتج على المدى الطويل. سيحتاج هذا الصمام إلى الاستبدال بشكل متكرر. حتى الإصلاحات هنا ، على الأرجح ، ستكون عاجزة. لا يمكنك صنع غشاء جديد بمفردك.

أنواع أجهزة الصرف

هناك مجموعتان رئيسيتان من آليات تدفق المرحاض ، والتي تختلف حسب التشغيل:

• العادم،
• ضغط.

الأول يسمى أيضا الأسهم. يرجع هذا الاسم إلى حقيقة أنه من أجل تشغيل مثل هذا الجهاز ، من الضروري رفع الجذع باستخدام المقبض ، ثم يتم فتح فتحة التصريف. تقريبًا جميع الموديلات الجديدة لأحواض المراحيض محرومة من مثل هذا النظام. استخدمه معظم المصنّعين من قبل.

أما النوع الثاني من آلية التصريف فيطلق عليه أيضًا زر الضغط ، ويتكون من مجموعتين فرعيتين:

1. تدفق أحادي الوضع - يحتوي هذا الجهاز على زر أو مفتاح واحد فقط يجب الضغط عليه حتى يتناثر الماء من الخزان في المرحاض.
2. استنزاف مزدوج الوضع - يحتوي هذا الجهاز على زر من نصفين أو زرين. يعمل النصف الأول على تشغيل الآلية بحيث يتناثر نصف الماء فقط من الخزان ، ويعمل النصف الثاني على إطلاق كل الماء مرة واحدة. ويسمى أيضًا جهازًا به زرين.

هناك نوع ثالث ، هذه خزانات بوظيفة التوقف. لديهم مفتاح واحد ، ولكن يمكن إطلاق الماء بطرق مختلفة. لضبط هذا ، تحتاج إلى الضغط على الزر أكثر من مرة. على سبيل المثال ، إذا ضغطت عليه مرة واحدة ، فسيبدأ الماء في التدفق من الخزان ، وإذا ضغطت عليه مرة أخرى في هذا الوقت ، فسيتوقف التحرير ، وسيغلقه الصمام.

مبدأ التشغيل

يمكن أن يكون تصميم الصمام ذي الشفة تدفقًا مباشرًا أو مستقيمًا أو بزاوية. في الصمامات المستقيمة ، يتم الحفاظ على اتجاه السائل ، لكن المغزل يميل إلى محور الممر ، وليس عموديًا. تم تصميم تصميم صمامات التدفق المباشر لتقليل المقاومة الهيدروليكية ، وكذلك للتقويم تدفق بيئة العمل.

تحتوي الصمامات الكروية على سائل مدخل ومخرج في نفس الاتجاه ، ولكن داخل الأسطوانة الرئيسية تقوم بدورتين 90 درجة. بمساعدة هذه الصمامات ، يتم حظر حركة السوائل التي تحتوي على مؤشرات درجة حرارة عالية وضغط. لا تشكل الأحمال الزائدة للصمامات ذات الحواف المستقيمة أي خطر ، لأن الصمامات تساعد في الحفاظ على إحكام الغلق. ولكن داخل هذه الهياكل ، غالبًا ما تحدث مقاومة هيدروليكية عالية ، مما يؤدي إلى ظهور مناطق ركود في الأسطوانة.

تعديل تعويم

إذا أردنا أن تعمل تركيبات التصريف الخاصة بوعاء المرحاض لفترة طويلة وبشكل صحيح ، فنحن بحاجة إلى معرفة كيفية ضبط الماء في الخزان. يتم تنفيذ هذا الإجراء باستخدام تعويم. يؤدي تنظيمه غير الصحيح إلى حقيقة أن الماء في المرحاض يرتفع إلى حوافه ، على الرغم من أنه وفقًا للقواعد يجب أن ينحسر من الفتحات الجانبية للخزان بمقدار 3-4 سم ، أو في حالة عدم وجود مثل هذا ، يجب أن يكون الماء قليلاً أغلق آلية الصرف. لذلك ، لتقليل كمية الماء في الخزان ، تحتاج إلى خفض العوامة باستخدام مسمار أو سكة ضبط. خلاف ذلك ، يجب رفعه.

مبادئ الاختيار والأسعار

تختلف أسعار الأجزاء اعتمادًا على حجمها ، والمواد التي صنعت منها ، ووجود محرك كهربائي ، والوزن ، ونوع عناصر الختم ، ونوع التثبيت على الأنابيب. متوسط ​​السعر حسب المادة:

1. الحديد الزهر - 250 روبل.
2. فولاذ - 550 روبل.
3. نحاس - 750 روبل.

عند اختيار جهاز ، يجب مراعاة بعض الميزات:

1. النحاس - مقاوم للصدأ ، ويتحمل التغيرات المتكررة في درجات الحرارة ، والضغط العالي. العيب هو الثمن الباهظ.
2. الصلب مادة شائعة لتصنيع آليات القفل. يقاوم الأحمال الثقيلة والتغيرات المفاجئة في درجات الحرارة. أثناء التصنيع ، تكون السبيكة مشبعة بإضافات صناعة السبائك ، مما يغير خصائصها.
3. الحديد الزهر - السعر المنخفض ، والانتشار ، وخصائص الصب الجيدة جعلت النماذج من هذه المواد جذابة للمشترين. العيوب الرئيسية هي المقاومة المنخفضة لتشكيل الصدأ ، مؤشر القوة المنخفض.

في العبوات التي تحتوي على أجزاء ، يشار إلى بيئات العمل المخصصة لها ، والضغط الذي يمكنها تحمله. من هذا لا بد من البناء عليه واختيار صمام من خلال.

ميزات الاختيار

الأعطال المحتملة أثناء تشغيل خزان الصرف

1. لا يتم إمداد الخزان بالمياه أو عدم انسداد إمدادها
   . الجناة في ذلك إما صمام إمداد بالمياه أو عوامة.تصنع العوامات إما على شكل أسطوانة مجوفة أو زجاج مقلوب. في الحالة الأولى ، لا يمكن إصلاح العوامة التالفة ، ويتم التخلص من المشكلة فقط عن طريق استبدال العوامة أو الصمام بأكمله. مع وجود عوامة على شكل زجاج مقلوب ، يمكن أن تحدث مشكلة واحدة فقط - إنها مليئة بالأوساخ والرواسب المختلفة ، وهذا هو السبب في أنها تبدأ في العمل بشكل سيء. في هذه الحالة ، يجب تنظيفها ببساطة.

2. إذا كان الطفو على ما يرام ، ولكن لا يتوقف الماء عن التدفق إلى الخزان
   - السبب هو تآكل غشاء الصمام. عادة ما يأتي غشاء احتياطي مع عوامة أخرى. إذا لم يكن متاحًا ، فيمكن شراؤه بشكل منفصل. يتم إزالة الغطاء الواقي من الصمام ، وبعد ذلك يتم إزالة الغشاء القديم واستبداله بآخر جديد. من المفيد أيضًا تنظيف الفتحة الصغيرة في الصمام التي تدخل المياه من خلالها إلى الخزان. إذا كان مسدودًا ، وفقًا لذلك ، توقف الخزان عن الملء
   أو هذه العملية بطيئة للغاية.

كما ترى ، لا يوجد شيء معقد في جهاز صهريج المرحاض ، لذلك إذا لزم الأمر ، يمكن للجميع تثبيته أو إصلاحه بسهولة.

تجهيزات مراحيض المراحيض عنصر مهم! يتم عرض الأسعار وخطط تركيب التعزيز والصور أدناه

في معظم الحالات ، عندما يختار الشخص مرحاضًا جديدًا لمنزله ، يكون التركيز على الجوانب الخارجية ، وعلم الجمال. لكنه ينسى أشياء أكثر أهمية

على سبيل المثال ، حول شيء مثل تجهيزات المرحاض ، والذي يلعب دورًا مهمًا للغاية في تشغيل النظام بأكمله. تذكر أنه يجب تذكر آلية الصرف ليس فقط عند وجود ضوضاء أو تسرب. سيسمح لك المنع والتعديل الدوري في الوقت المناسب أن تنسى لفترة طويلة ما هو المرحاض الذي لا يعمل. بادئ ذي بدء ، نوصيك بالتعرف على الجهاز والمكونات الرئيسية لأحواض المرحاض. لاحظ أنه في معظم الحالات يقع الاختيار على المراحيض المدمجة. في نفوسهم ، يتم تركيب خزانات الصرف على رف الوعاء. فهي غير مكلفة وسهلة الصيانة إلى حد ما.

• 1
  عناصر المرحاض
• 2
  تركيب معدات الصرف

  2.1
  خطوات التثبيت

• 3
  المشاكل والحلول الممكنة
  • 3.1
    تحتاج إلى تقليل كمية مياه التنظيف
  • 3.2
    كان هناك تسرب في الخزان
  • 3.3
    استنزاف يضعف
  • 3.4
    تغيير الوسادة الكبيرة
  • 3.5
    تعويم لا يعمل
  • 3.6
    استبدال أي عنصر

إنشاء مراحيض صهاريج الصرف الصحي

لا يعني انتهاء تجميع السباكة انتهاء جميع الأعمال المتعلقة بتركيبها. في كثير من الأحيان ، يجب تعديل تجهيزات خزان المرحاض ، وبعد ذلك يجب أداء وظائف الملء والفيضان والتصريف بشكل لا تشوبه شائبة. أيضًا ، في بعض الأحيان يكون من الضروري تعديل الآليات أثناء تشغيلها أو استبدالها على المدى الطويل.

تعديل صهريج الضغط على زر

ما الذي يجب الانتباه إليه في عملية إنشاء السباكة الحديثة "بضغطة زر"؟

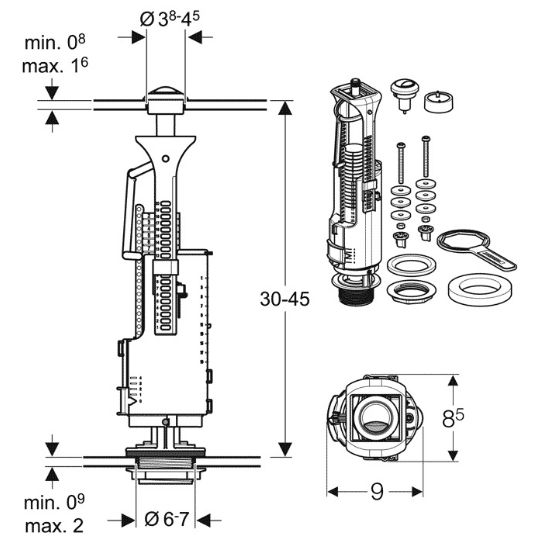

1. تم ضبط ارتفاع صمام التدفق (الشكل 2). يجب أن يتوافق تصميمه مع أبعاد حاوية التخزين تحت الغطاء ، مع مراعاة الزر (1). افصل القضيب (2) عن مزلاج أنبوب الفائض. حرر مشابك الحامل (3) على كلا الجانبين. حرك الرفوف (5) في الاتجاه المطلوب عموديًا ، مسترشدًا بالميزان المطبوع عليها. اربط المشابك واربط قضيب الربط في الوضع الجديد.
2. ارتفاع تثبيت أنبوب الفائض قابل للتعديل. هناك نوعان من المتطلبات لهذه المعلمة: يجب أن يكون سطح الماء في وعاء المرحاض 15-20 مم تحت حافة الفائض ، ولكن في نفس الوقت ، يجب ألا يلمس الزر المضغوط بالكامل الجزء العلوي من الأنبوب. للقيام بذلك: اضبط الفجوة بين حافة الفائض والجزء العلوي (4) من الرف (5) ، (الشكل 2). لإجراء هذه العملية ، سيتعين عليك تحرير القضيب (2) وحلقة التثبيت أو المشبك الموجود على الأنبوب. أنزلها أو ارفعها إلى الارتفاع المطلوب. إصلاح الفائض والجر.
3. يتم تكوين وظيفة تركيبات التعبئة وفقًا لمتطلبات الفقرة السابقة المتعلقة بحجم الملء. لكي يوفر صمام المدخل المستوى الأمثل للمياه في خزان الصرف ، يجب ضبط موضع العوامة. إذا كنت بحاجة إلى تعيين قطع مبكر للإمداد ، فسيتم خفض التعويم أو تثبيته أعلى إذا كان حجم السائل غير كافٍ. يتم تغيير موضعه عن طريق إعادة ترتيب القضيب بشكل مشابه للقضيب الموجود على صمام الصرف.

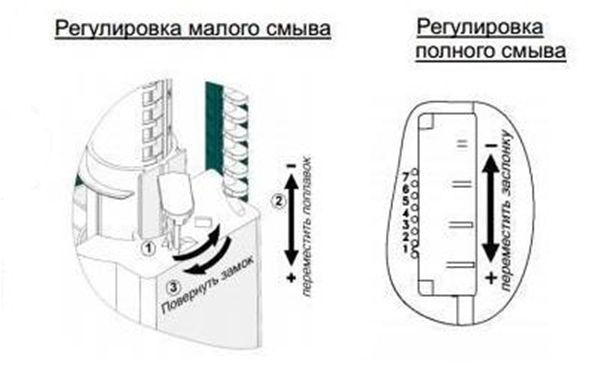

تعديل استنزاف ثنائي المستوى

في مجموعات المرحاض الحديثة التي تعمل بضغطة زر ، ليس من غير المألوف أن يكون هناك تصريف للمياه على مستويين. تتطلب هذه النماذج إعدادات استنزاف صغيرة وكاملة.

يتم تنظيم تفريغ الحجم الكامل للسائل بواسطة المثبط ، مما يزيد من هذه المعلمة عن طريق تحريكها لأسفل وتقليلها عن طريق تحريكها لأعلى. يتم ضبط التصريف الجزئي للماء بواسطة عوامة تدفق صغيرة ، والتي ، بعد فتح القفل ، نقوم بتحريكها لأعلى أو لأسفل ، على التوالي لزيادة أو تقليل معدل التدفق.

يمكنك معرفة المزيد حول ضبط آلية الزرين من الفيديو:

تعديل النماذج القديمة

في الختام ، تجدر الإشارة إلى تعديل الأنظمة "الكلاسيكية" بإمداد المياه الجانبي. يتضمن جهاز خزان المرحاض ذو الطراز القديم فقط ضبط صمام المدخل.

يعتمد عمله على موضع الطفو الذي يتم إنزاله أو رفعه. تحقيقا لهذه الغاية ، إذا كان الروك نحاسيًا (فولاذي) ، فإنه ينحني ببساطة في الموضع المطلوب ، وإذا كان من البلاستيك ، فإن هندسة الرافعة تتغير بعد فك المسمار ثم شد برغي التثبيت.

ملامح آلية تزويد المياه لخزان الصرف

تحتوي جميع خزانات الصرف على عنصرين هيكليين رئيسيين فقط - آلية لإمداد المياه وآلية تصريف. يمكن عمل نظام تجميع المياه في نسختين:

• مع العلف الجانبي
• مع تغذية القاع.

الأول عبارة عن صمامات عائمة مصممة للخزانات ، حيث يتم توفير المياه للجانب العلوي. يتم إنتاج هذه النماذج بشكل أساسي من قبل الشركات المحلية ، فهي بسيطة ومنخفضة التكلفة ، لكنها تخلق الكثير من الضوضاء في عملية تجميع المياه.

مخطط جهاز خزان المرحاض

يشتمل هذا الصمام على جزأين رئيسيين - جسم به غشاء ، يغلق ويفتح مصدر المياه للخزان ، بالإضافة إلى عوامة متصلة بالجسم عن طريق رافعة. وبالتالي ، فإن الخفض والارتفاع جنبًا إلى جنب مع مستوى الماء في الخزان ، يعمل العوامة على تحريك الرافعة ، والتي تعمل بدورها على الجذع مع تثبيت الغشاء عليها ، مما يفتح ويمنع وصول الماء إلى الخزان من خلال الصمام.

الآلية مع مصدر المياه السفلي أغلى قليلاً ، لكنها تعمل أيضًا بشكل أكثر هدوءًا. هذا النظام أكثر تعقيدًا إلى حد ما ، حيث يتحرك العوامة على طول قضيب عمودي خاص ، على الرغم من أن مبدأ التشغيل نفسه لم يتغير. يتم تشغيل آلية إغلاق إمدادات المياه عن طريق قضيب خاص متصل بالعوامة ، وهو أيضًا محدد مستوى الماء في الخزان.

مشاكل الخزان الأخرى

بالإضافة إلى المشكلات التي تم بحثها وطرق التخلص منها ، هناك العديد من الأعطال التي يمكن إصلاحها يدويًا. إذا انقطع الاتصال الذي يثبت الخزان بالمرحاض ، فأنت بحاجة إلى فصل هاتين العقدتين عن بعضهما البعض ، وإزالة الحشيات واستبدالها بأخرى جديدة. في الوقت نفسه ، لا تنسى أختام البراغي التي تربط الخزان بالمرحاض.

مشكلة أخرى قد تواجهها هي كسر تجميع المرحاض الميكانيكي. هذه المشكلة أخطر ، وقد يكون حلها على النحو التالي. إما أن تستبدل جزء الآلية الذي لوحظ في الانهيار ، أو عليك أن تتصالح مع حقيقة أن استبدال المحرك هو السبيل الوحيد الصحيح للخروج.

أنواع الصمامات العائمة

تستخدم صمامات الطفو لمدخل ومخرج المياه. لديهم أنواعهم الخاصة ، مثل:

• صمام كرويدون
• صمام مكبس
• صمام الغشاء.

الأول به غلاف ومحور رافعة على عوامة وسرج ومكبس. تحرك الرافعة المكبس بشكل عمودي. عادةً ما تكون هذه الصمامات مزودة بخزانات تصريف قديمة لم تعد مستخدمة في أي مكان.

يحتوي جهاز صمام مدخل الخزان من نوع المكبس على محور رافعة. يتم تثبيته في دبوس كوتر متشعب. عندما يتم تحريك الرافعة في اتجاه أفقي ، فإنها تدفع مكبسًا يلامس المقعد من وقت لآخر ، مما يساعد على تنظيم تدفق المياه إلى الخزان.

يحتوي المكبس على ختم في النهاية. عندما يتلامس مع المقعد ، يقوم الختم بإيقاف تدفق الماء. هذا النوع من الصمامات شائع جدًا.

النوع الثالث من الصمامات له غشاء في تصميمه بدلاً من الحشية. يمكن أن تكون مصنوعة من السيليكون أو المطاط. كما يتحرك المكبس ، يتحرك الغشاء أيضًا. وبالتالي ، يمكنه منع تدفق المياه الواردة في الوقت المناسب. هذا النوع من الصمامات هو الأحدث والأكثر حداثة. وهي مجهزة بأحدث طرازات خزانات الصرف. لذلك ، سننظر كذلك في آليتها وتصميمها بمزيد من التفصيل.

تطفو

كسر العوامات نوعان. في الحالة الأولى ، يتوقف إمداد الخزان بالمياه ، وفي الحالة الثانية ، لا يتداخل العرض تمامًا. لإلقاء اللوم على ذلك ، قد تكون هناك مشاكل في جزأين من المرحاض - عوامة أو صمام إغلاق. إذا كانت المشكلة في العوامة نفسها ، فيمكن حل المشكلة بسرعة كبيرة.

حسب التصميم ، يمكن أن يكون العوامة من عدة أنواع: أجوف من الداخل أو على شكل زجاج مقلوب. الطفو المجوف أكثر إشكالية. إذا دخلت الماء فيه ، فإنه يتوقف عن العمل ولا يمكن إصلاحه. في هذه الحالة ، قم بشراء واحدة جديدة. الخيار الثاني هو الأفضل ويمكن إصلاحه بسهولة. للقيام بذلك ، ما عليك سوى شطفه ، لأنه على الأرجح ملوث.

آلية الصرف

ما هو فحص الصمام

صمام الإغلاق هو أحد عناصر أي نظام يعمل مع السوائل. إنه مصمم لمنع تدفق السوائل أو فتحه. في حالة وقوع حادث على الخط ، يقوم العمال بإغلاق الصمامات لإصلاح العطل. قبل شراء قطعة ما ، تحتاج إلى معرفة أجهزتها ومبدأ عملها. يتكون من عدة عناصر:

1. مقابض للدوران.
2. مسكن به فتحتان على الأقل. واردة واحدة وصادرة واحدة.
3. المغزل الذي ينقل القوة عند تدوير المقبض.
4. التخزين المؤقت - جهاز قفل يغلق قناة إمداد السوائل.

مبدأ تشغيل الجزء هو أنه بعد تدوير المقبض ، يبدأ المغزل في التحرك لأسفل الخيط. يغلق تدريجيا الفتحة التي يدخل من خلالها الماء والزيت والوقود والأحماض.
