افعل ذلك بنفسك رسومات وصور النازح للمبدأ العام لعملية النازح

إنتاج ناقلة للحفر

خطوة بخطوة سننظر في إنشاء الكرة والبتلة النازع.

للتجميع تركيبات الكرة
ستحتاج إلى كرة معدنية ، يجب أن يكون قطرها على الأقل 2/3 ، ولكن ليس أكثر 3/4 قطر التجويف الداخلي لقطعة الأنبوب. يمكنك إما شرائه أو صنعه بنفسك. في الحالة الأخيرة ، قم بإعداد كرة مطاطية بالقطر المطلوب ، وقم بقصها إلى نصفين واملأ النصفين بمزيج من اللقطة الدقيقة بمادة لاصقة مقاومة للماء ، وبعد تجفيف التركيبة ، قم برمل نصفي الكرة الأرضية وألصقها مرة أخرى في الكرة. بعد ذلك ، يتم تجميع الناقِل وفقًا للمخطط التالي:

قم بلحام الغسالة حول الجزء السفلي من قسم الأنبوب في دائرة - ستكون بمثابة الجزء السفلي.
أسقط الكرة في الأنبوب.
قم بتثبيت محدد على مستوى نصف قطر الكرة 3 - قم بحفر فتحتين متوازيتين في الأنبوب وقم بربط الدبوس من خلاله ، ولحام نهاياتهما بجدران المقطع.
قم بلحام شبكة فولاذية في الجزء العلوي من القطعة - حيث ستثبت الكرة في الناقلة.
قم بلحام قوس مثبت على الشبكة لتثبيت الكابل.

صمام القصب
تم تصنيعها باستخدام التكنولوجيا التالية:

في الجزء السفلي من الأنبوب على ارتفاع 1 سم ، قم بعمل فتحتين للمسامير وأدخلهما ، لكن لا تشد.
برغي الصمام على البراغي - لوح بيضاوي الشكل. قم بتأمين الصمام بسلك عند نقطتين. في هذه الحالة ، يجب أن يكون التثبيت مجانيًا حتى تتحرك "البتلات".
بعد تعديل موضع اللوحة ، ثنيها قليلاً وشد صواميل البراغي.
قم بلحام شبكة فولاذية بالطرف العلوي وقوس للكابل الموجود عليه.

ثقب جيد

مخطط التبلور بمضخة

من الصعب جدًا إخراج الناقض لتنظيف البئر ، حتى باستخدام الرافعة. يتم قضاء وقت كبير ليس في العمل في البئر ، ولكن في رفع وتنظيف وتنزيل النادل. ستعمل الترقية الصغيرة على تحسين أداء الجهاز. يجب أن يكون الجانب الخلفي من الأنبوب ملحومًا بإحكام.

يصنع منه فرع ويوضع هناك تركيبات خاصة مصممة لخرطوم التصريف. يتم توصيل مضخة بالخرطوم ، وهو مصمم لضخ السوائل ذات الشوائب الميكانيكية الكبيرة.

يسمح لك هذا المخطط بالتخلي عن الرفع المستمر للناقل إلى السطح وخفضه المتكرر.

ستتم إزالة الملوثات من غرفة القار في هذه الحالة باستخدام مضخة. يحتاج النادل ، المجهز بمضخة ، إلى رفعه وخفضه لفك وتحريك السائل الملوث إلى الغرفة.

طريقة التنظيف هذه فعالة في حالة الطمي القوي أو الصنفرة. للتنظيف العادي للبئر ، يكون النازح بدون مضخة مناسبًا.

معرض الصور صور من حفر حفرة قبل الحفر.

ميزات الاستخدام على أنواع التربة المختلفة

عند حفر التربة الرملية باستخدام الناقض ، من الضروري استخدام أنابيب التغليف - بدونها ، سينهار البئر. عند الحفر في مثل هذه التربة ، من الضروري التأكد من أن المقذوف لا يخترق الرمال بدون أنبوب غلاف بأكثر من نصف الطول. هذا يمكن أن يؤدي إلى الانهيار ، سوف ينام النازح ، ولن تتمكن من سحبه.

لتسهيل مرور الرمال ، يتم سكب الماء في البئر ، مما يمنع الانهيار ويسهل العمل. إذا تم صدم الرمل أثناء التشغيل ولم يتم التقاطه ، فسيتم استخدام إزميل.

إنهم يعملون مع الرمال المتحركة فقط عن طريق تعميق أنابيب الغلاف باستمرار. وفقط إذا كانت طبقة المياه الجوفية أسفل طبقة الرمال المتحركة ، وإلا فقد تكون البئر معطلة.

لمرور الرمال المتحركة ، يتم استخدام النازح بطول 2 متر على الأقل. يجب أن يحتوي على صمام مسطح مناسب جيدًا مع ختم جلدي.أنت بحاجة إلى العمل مع شخصين على الأقل: عند سحب الناقلة من الرمال المتحركة ، يجب قلب أنبوب الغلاف ، وخفضه لأسفل. كلما تم إنزال الغلاف بشكل أسرع في هذه المرحلة ، زادت سرعة مرور هذه الطبقة. في البداية ، يتم خفض الغلاف بسهولة ، ثم يصبح الأمر أكثر صعوبة. في بعض الأحيان تأتي لحظة يتوقفون فيها تمامًا عن الحركة. في الوقت نفسه ، يتم ملء الأنبوب بالكامل تقريبًا بالرمل. في هذه الحالة ، يتم خفض الأنابيب تحت الضغط. للقيام بذلك ، يتم تثبيت منصة على الأنبوب ، حيث يتم وضع الحمل (أكياس الرمل). وكل شيء يتدحرج معًا. عادة هذه الطريقة فعالة جدا.

عند تمرير طبقات الحصى والحصى ، يتم استخدام إزميل مع الناقِل. أولاً ، يتم إنزال الإزميل في البرميل ، وسحق الصخور ، ثم يتم إخراجه بواسطة النازح. يرتفع القاذف على هذه التربة بمقدار 5-10 سم فقط ، وتكون التأثيرات صغيرة ومتكررة.

من أجل مرور أسرع ، يتم إنشاء منصة على أنبوب الغلاف ، ولا يقوم العامل بالوقوف عليها. وهي تقع فوق البئر ، وترفع وتخفض تدريجياً الكفيل. عندما يتم جمع التربة ، ينخفض أنبوب التغليف ، تحت وزن العامل.

في التربة الطينية اللزجة ، يمكن العمل بدون غلاف الأنابيب. إذا كان الطين كثيفًا جدًا ، يتم استخدام الإزميل أولاً أيضًا ، مما يؤدي إلى تخفيف التربة بحوالي 50-70 سم ، ثم يتم إزالته باستخدام الناقض. يستخدم أيضًا صمامًا مسطحًا بختم مطاطي أو جلدي.

إذا كان الطين جافًا وكثيفًا ، في كل مرة يتم فيها سحب الناقِل ، يتم سكب عدة دلاء من الماء في البئر. بعد ظهور ماء الصويا من الخزان الجوفي ، ليس من الضروري إضافته من الأعلى.

إذا كانت الصخور ناعمة جدًا ، في بعض الأحيان يتم إزالة الصمام. وهم يحفرون فقط بالأنبوب نفسه ، ويرفعونه 2-3 أمتار فوق القاع ويلقون به.

ميزات الاستخدام على أنواع التربة المختلفة

لمرور الرمال المتحركة ، يتم استخدام النازح بطول 2 متر على الأقل. يجب أن يحتوي على صمام مسطح مناسب جيدًا مع ختم جلدي. أنت بحاجة إلى العمل مع شخصين على الأقل: عند سحب الناقلة من الرمال المتحركة ، يجب قلب أنبوب الغلاف ، وخفضه لأسفل. كلما تم إنزال الغلاف بشكل أسرع في هذه المرحلة ، زادت سرعة مرور هذه الطبقة. في البداية ، يتم خفض الغلاف بسهولة ، ثم يصبح الأمر أكثر صعوبة. في بعض الأحيان تأتي لحظة يتوقفون فيها تمامًا عن الحركة. في الوقت نفسه ، يتم ملء الأنبوب بالكامل تقريبًا بالرمل. في هذه الحالة ، يتم خفض الأنابيب تحت الضغط. للقيام بذلك ، يتم تثبيت منصة على الأنبوب ، حيث يتم وضع الحمل (أكياس الرمل). وكل شيء يتدحرج معًا. عادة هذه الطريقة فعالة جدا.

في التربة الطينية اللزجة ، يمكن العمل بدون غلاف الأنابيب. إذا كان الطين كثيفًا جدًا ، يتم استخدام الإزميل أولاً أيضًا ، مما يؤدي إلى تخفيف التربة بحوالي 50-70 سم ، ثم يتم إزالته باستخدام الناقض.يستخدم أيضًا صمامًا مسطحًا بختم مطاطي أو جلدي.

استخدام النازح عند الحفر

عند إنشاء الآبار في صخور مفككة وفتاكة وفضفاضة مملوءة بالماء ، يمكن أيضًا استخدام الناقِل. صحيح ، في هذه الحالة ، يتم تصنيع الأداة لفترة أطول (تصل إلى 3-4 م) من أجل التقاط ورفع المزيد من الصخور دفعة واحدة. الصمام مصنوع من صفيحة فولاذية.

لختم استخدام الجلد أو المطاط. بدلاً من الكبل ، يتم استخدام قضبان الحفر ، لتصنيع قضبان أنابيب الغاز ، التي يبلغ قطرها 33 أو 42 أو 48 مم. هناك حالات تم فيها حفر البئر باستخدام قضبان خشبية مزودة بأطراف معدنية. لتصنيع قضبان الحفر ، تم استخدام طبقات رقيقة من خشب التنوب أو الرماد أو البلوط أو الصنوبر.

كما ترون ، من الممكن أن تقوم بنفسك بعمل مساعد لتنظيف البئر الضحل بشكل دوري. على الرغم من وجود نماذج مصنع للبيع أيضًا. مع هذا الجهاز يمكنك صيانة البئر بحالة عمل جيدة وعدم مغادرة المنزل بدون ماء. تذكر أن تناول الماء المستمر يمنع البئر من التجمد ، مما يعني أنه سيتعين تنظيفها كثيرًا.

إذا لم يكن من الممكن توصيل إمدادات المياه إلى منزل ريفي ، فسيتم استخدام بئر لإمداد المياه. لكنها لا تقتصر على الحفر وحده ، بل يجب تنظيف البئر بشكل دوري.

خلاف ذلك ، فإن الترسبات الطينية والرمل والصدأ ستقلل من أدائها ، أي مدين. إذا لم تكن هناك رغبة أو فرصة لاستخدام معدات خاصة ، فسيكون أفضل حل لتنظيف البئر. علاوة على ذلك ، فهو سهل الاستخدام.

كيفية تنظيف البئر بشكل صحيح مع النازح

بمساعدة سلك (كبل) طويل وقوي ، يتم إنزال النازح في البئر ، وصولاً إلى القاع. ثم يتم رفع الأداة بمقدار نصف متر من السطح السفلي لأعلى ، وخفضها بحدة. في الوقت نفسه ، تقفز الكرة تحت تأثير المطرقة المائية ، وتفتح حفرة في قاع الناقض ، يدخل من خلالها الماء الممزوج بالرمل والطمي إلى الأنبوب. ثم تهبط الكرة وتغلق الحفرة. لملء أكثر اكتمالا للناقل ، تتكرر هذه الحركات ثلاث أو أربع مرات ، وبعد ذلك تبدأ ببطء وسلاسة ، وتجنب الهزات ، ورفع الأداة للأعلى. يتم سكب محتويات الناقلة ، ويتم إنزالها مرة أخرى في البئر. لتسهيل عمل رفع النازح ، يمكن تصميم بوابة.

وفقًا للطريقة المذكورة أعلاه ، يتم عمل قاذف البئر ، مع وجود صمام كروي. يسمح لك تصميم الصمام هذا برفع المياه باستخدام معلقات دقيقة من الطمي والرمل ، وكذلك الحصى الصغيرة وقطع الصدأ.

ومع ذلك ، هناك طرق أخرى لعمل الصمام. على سبيل المثال ، صمام مسطح:

تصميم صمام مسطح للنادل محلي الصنع - تم كل شيء أيضًا بشكل مستقل ومن الوسائل المرتجلة!

لحام وصلات ربط الكبل ، والتي بواسطتها يتم إنزال الناقلة ورفعها من البئر

لبناء مثل هذا الصمام المسطح ، ستحتاج إلى لحام وأداة يمتلكها أي حرفي. تمكن البعض من صنع صمام حتى من زجاجة بلاستيكية.

ملامح الحفر مع النازح

يعتبر حفر Bailer طريقة شائعة ، وإن كانت تستغرق وقتًا طويلاً ، لإنشاء البئر. ليس كل جهاز من هذا النوع ، مناسب لتنظيف البئر ، سوف يتعامل مع حفر كمية كبيرة من التربة الكثيفة. للحفر ، يجب استخدام قاذف طويل بما فيه الكفاية - حوالي أربعة أمتار.

لحفر بئر بكفالة ، يتم استخدام أجهزة كبيرة إلى حد ما ، يصل طولها إلى أربعة أمتار.يتطلب استخدام هذه الأجهزة الثقيلة معدات رفع خاصة.

هنا ، نوع من صمام البتلة هو الأنسب ، وهو عبارة عن صفيحة مثبتة بنابض خاص. بمساعدتها ، يتم إنشاء فجوة في الجسم ، مساحتها تكاد تكون مساوية لمساحة قطع الناقلة. هذا يسمح لك بتمرير أكبر قدر من التربة إلى جسم النازح لكل غوصه.

إن إزالة التربة الكثيفة من النازح الطويل والضيق ليس بالأمر السهل دائمًا. لتبسيط هذه المهمة ، يتم عمل نافذة خاصة في الجزء العلوي من الأنبوب ، مصممة لتنظيف الجهاز بشكل أكثر كفاءة وأسرع. إذا تم حفر الصخور الرملية ، فسيكون من الأسهل تحرير النازح.

لحفر بئر باستخدام الناقض ، تحتاج إلى جهاز به خلوص كبير في الأسفل وجسم طويل بما يكفي لإخراج الكثير من التربة دفعة واحدة

عند الحفر باستخدام الناقض ، فإن أنواع الصخور المختلفة لها خصائصها الخاصة. وإليك بعض النصائح المفيدة:

في التربة الرملية ، يجب ألا يغرق النازح أكثر من 10 سم بدون غلاف. بشكل عام ، من المفترض أن يكون الغلاف متقدمًا بمقدار 10 سم عن النازح.
عند حفر التربة الرملية ، يتم توفير المياه للبئر لزيادة تقوية الجدران.
إذا تم ضغط الرمل الرطب بشكل مفرط أثناء العمل ولم يقع في النازح ، فسيتم استخدام إزميل خاص.
يتم إجراء غمر أنبوب الغلاف أثناء الحفر باستمرار.
بالنسبة للرمل المتحرك ، يتم استخدام نافذ بطول مترين أو أكثر مع صمام مسطح موثوق به وختم جلدي.
عند رفع الناقض على رمال متحركة ، لا تحتاج فقط إلى خفض الغلاف ، ولكن أيضًا قلبه ، فمن الأنسب القيام بهذا العمل مع شخصين أو ثلاثة أشخاص.
إذا لم يدخل الغلاف إلى العمود ، يتم خفضه تحت الضغط ، حيث يتم وضع المنصة في الأعلى ، والتي يتم وضع الحمل عليها.
عند حفر طبقات من الحصى والحصى ، يتم في بعض الأحيان استخدام الإزميل ، الذي يكسر الشوائب الكبيرة ، وكفالة لحفر التربة المكسورة.
على الودائع الكثيفة ، يتم رفع الناقض بمقدار 10-15 سم فقط ، ويتم إجراء الحركات في كثير من الأحيان.
عند حفر التكوينات الضيقة ، يتم دفن الغلاف بواسطة المكونات الهيدروليكية أو يقف شخص ما بشكل دوري على المنصة المثبتة على أنبوب الغلاف.
يتم تخفيف الطبقات الجافة عن طريق إمداد المنجم بالمياه.
في التربة البلاستيكية الرخوة جدًا ، لا تكون هناك حاجة دائمًا للصمام ، وتبقى الصخور في الناقلة بدونها.
يجب رفع النازح بعد القيادة كل 0.5 - 0.7 متر ، حتى لا يتمزق عند رفع الجسم الممتلئ إلى الحد الأقصى.

كما هو الحال مع طرق الحفر الأخرى ، باستخدام النازح ، ينبغي للمرء أن يأخذ في الاعتبار الخصائص الفردية للتربة التي يتم تنفيذ العمل عليها.

تتيح لك الإستراتيجية الصحيحة والغلاف في الوقت المناسب لحوض البئر عادةً إنشاء عمل جيد بنجاح كبير.

قد تكون مهتمًا أيضًا بمعلومات حول كيفية تنظيف البئر بعد الحفر.

ملامح تصنيع النازح

يعتمد الكثير على قطر البئر. عند حفر بئر بيديك (يتم ممارسة هذا غالبًا في المنطقة المحلية أو مناطق الضواحي) ، يكفي نموذج مع صمام كروي. إذا كان جزء الجذع كبيرًا ، فيجب أن يكون لدى النادل حذاء. عادة ما يتم تثبيت صمام رفرف فيه.

يُنصح بتوصيل الحذاء بالأنبوب الرئيسي ليس عن طريق اللحام ، ولكن بوصلة ملولبة. سيؤدي ذلك إلى تبسيط تنظيف النازح من الأوساخ المتراكمة.

يجب أن يكون هناك أسنان في نهاية الجزء السفلي من المباراة. يتم قصها أو لحامها (للموديلات ذات الحذاء). وهي مصممة لفك طبقات الطمي عند إنزال الناقض إلى قاع البئر. بدونها ، من المستحيل تحقيق التنظيف الكامل للجذع وضغط الماء المناسب. يجب أن يؤخذ في الاعتبار أن ارتفاع الأسنان يجب ألا يكون كبيرًا (حتى 10 مم) ، وإلا فإن الكثير من التربة لن تدخل إلى النادل ، وستتأخر أعمال صيانة الجذع لفترة طويلة.

إذا كانت التربة في المنطقة طينية ، فمن المستحسن جعل نافذة التنقيب عن الصخور ضيقة ، ولكنها طويلة ، على طول الناقلة بأكملها تقريبًا.خلاف ذلك ، سيكون من الصعب للغاية إزالة الأوساخ اللزجة المتراكمة بالداخل أثناء تنظيف البئر من خلال الجزء العلوي.

لمنع الكرة من التحرك بعيدًا جدًا عن مدخل الرافعة ، يتم لحام سدادة اللوحة داخل الأنبوب. خلاف ذلك ، ستبدأ الكتلة المحملة بأكملها في السقوط من الأنبوب ، لأن القصور الذاتي للصمام لن يسمح بسد "مدخل" الجهاز في الوقت المناسب.

أحيانًا لا يكون النازح الذي يعمل بنفسك ثقيلًا بدرجة كافية.

كيف يمكنك زيادة كتلته؟

قم بتركيب حاجز في الجزء العلوي من النازح. على سبيل المثال ، قم بلحام "بنس" معدني بالجدران الداخلية. وصب جزءًا من محلول الخرسانة في الأعلى.
حدد أنبوبًا للناقل بسمك جدار لا يقل عن 8 مم. كقاعدة عامة ، هذا يكفي لعدم الانخراط في الترجيح الاصطناعي للجهاز.
علق على حبل ، أمام النازح ، وزن. الشيء الوحيد الذي يجب مراعاته هو أن جميع الاتصالات يجب أن تكون قابلة للحركة.

افعل ذلك بنفسك الناجي

باستخدام آلة اللحام وبعض المهارات في العمل بالحديد ، يتم عمل الناقض بنفسك في غضون ساعات قليلة.

افعل ذلك بنفسك الناقض بصمام كروي (بدون الدوران)

يتم تجميع هذا الإصدار من الصمام الكروي من قطع غيار يمكن شراؤها في المتاجر. للتصنيع ، تم استخدام أنبوب مياه بقطر 89 ملم. لقد اشتريت أيضًا محولًا متحد المركز 89 * 57 مم ، وكرة من محمل بقطر 60 مم.

كل ما تحتاجه لصنع قاذف صمام كروي

تتناسب الكرة تمامًا داخل المحول وتعلق هناك. لكنها لا تناسب بشكل مريح. ليناسب كل شيء بشكل أفضل ، فإن السطح الداخلي للمحول مصقول - وهو مناسب تمامًا تقريبًا.

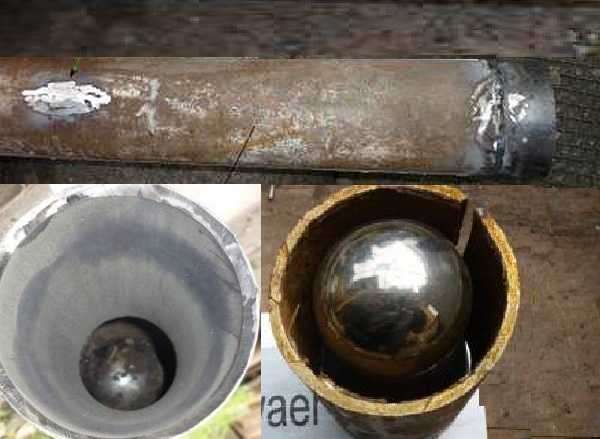

هذا ما يبدو نصف مجمّع. في أسفل اليمين ، يتم تصوير كرة أثناء الانتقال - هكذا ستكون في الداخل

يتم إدخال الجزء الضيق من الانتقال في الأنبوب ويتم لحامه. تم رمي الكرة للداخل ، والسدادة ملحومة. واللمسة الأخيرة هي عمل حامل لكابل أو خيوط. كل شيء ، النازح جاهز.

قد تكون مهتمًا بالقراءة عن كيفية تنقية مياه الآبار.

كيف تصنع النازح بنفسك في المنزل

إذا كنت بحاجة إلى تنظيف البئر ، ولكن لا توجد صفائح معدنية ولحام للقيام بعمل جاد ، فهناك طريقة للخروج: صانعة مع صمام من زجاجة بلاستيكية.

ناقلة محلية الصنع مع صمام من زجاجة بلاستيكية

هذا الخيار مناسب لتنظيف البئر ، ولكن ليس للحفر. أنت بحاجة إلى مسمار ، طوله أكبر قليلاً من قطر الأنبوب الخاص بالناقل والجوز. عند التراجع عن حافة الأنبوب بمقدار سنتيمترين أو ثلاثة ، يتم حفر فتحتين ، أحدهما مقابل الآخر. قطرها هو نفس قطر الترباس.

الصمام مقطوع من البلاستيك. إنه قطع ناقص. القطر الأصغر للقطع الناقص يساوي قطر الأنبوب. يجب قطعه بدقة شديدة بحيث يتناسب بشكل مريح مع الجدران عند إدخاله بداخله. سيتم توصيل صمام القطع الموجود في المنتصف بالمسمار ؛ ولهذا الغرض ، يتم عمل أربعة ثقوب في البلاستيك يتم من خلالها ربط السلك. يتم عرض كيفية تجميع كل ذلك في الصورة أدناه على اليسار.

فقط مثل هذا التثبيت ، كما في الصورة أعلاه ، لا يمكن الاعتماد عليه للغاية. بعد بضع ضربات ، قد تنطلق مقذوفتك وسيتعين عليك تحديد كيفية إخراج الناق من الحفرة. أفضل خيار للتركيب هو قطعة واحدة ، بدون طبقات أو تقلبات. ستصبح كيفية القيام بذلك واضحة إذا شاهدت الفيديو. بالمناسبة ، هناك شيء مهم هناك - كيفية صنع الخطافات بحيث ، إذا لزم الأمر ، يمكنك سحب الناقِل من البئر.

عمل كفاح افعل ذلك بنفسك لتنظيف البئر

أساس تصميم الناقلة هو الأنبوب ، ويؤثر الاختيار الصحيح لأبعاده على كفاءة عملية تنظيف الآبار. كيفية اختيار الأنبوب المناسب لناقل البضائع:

الأبعاد الرئيسية للأنبوب للناقل هي قطرها الخارجي وطول القطع ، لأنه كلما كانت الفجوة التي تدخلها في أنبوب البئر أصغر ، سيتم تنظيف الجدران بشكل أفضل ، ولكن في نفس الوقت ، فجوة غير كافية بين جدران حسنًا ويمكن للحارس أن يستفز التشويش. طول النازع للبئر هو بعد مهم بنفس القدر ، لأن. سيتحرك الأنبوب القصير مع تشوهات كبيرة ، وطوله المفرط يثقل كاهل الهيكل بشكل كبير ويمكن أن يتسبب في تشويش النادل عند اكتشاف تشوهات في أنبوب السحب.

يجب اختيار القطر الخارجي للناقل لتنظيف الآبار ببضعة سنتيمترات أقل من قطر البئر ، ويمكن أن يختلف طول الناقض من 60 سم إلى 1.5 متر ، اعتمادًا على قطره الخارجي.

سمك جدار الأنبوب للناقل هو حجم إضافي ، يمكن أن يكون 2-4 مم ، لكنه يؤثر بشكل كبير على عملية التنظيف ، لأنه. كلما زاد سمك الجدار ، زاد وزن النازح ، مما يزيد بشكل كبير من اختراق القصور الذاتي. لكن الأنبوب السميك بطول كبير منه يمكن أن يؤدي إلى زيادة الوزن من أجل رفع خالي من المتاعب ، لأنه يجب ألا تنسى أن النادل لتنظيف البئر سيمتلئ بالسائل الغريني.

يمكن تصنيع ناقلة البئر بأنظمة صمامات هيكلية مختلفة:

يعتبر الصمام الكروي هو التصميم الأكثر موثوقية ، وسيتطلب تصنيعه البحث عن كرة معدنية بقطر مناسب (على الأقل 2/3 ولا يزيد عن القطر الداخلي للناقل). يتم شحذ هذه الكرة بشكل خاص على مخرطة ، أو "استخلاصها" من محمل خردة معدني مناسب. لتصنيع الصمام ، يكون الجزء الأمامي (الجانب المثقوب) مكتومًا بغسالة معدنية قوية ذات مقعد مخروطي للكرة. يتم لحام الغسالة بإحكام في فجوة الأنبوب من حافة العمل (التثقيب) على مسافة 3-5 سم.
إن صمام البتلة فعال للغاية ، لكنه قصير العمر ، لأن. يمكن أن تتلف بسبب الكتلة الكبيرة من القمامة التي يتم رفعها. يمكن أن يكون صمام القصب مصنوعًا من معدن نابض رقيق أو بوليمر. أسهل طريقة هي عمل مثل هذا الصمام وفقًا لمبدأ تشغيل المصاريع ، أي يتم قطع الصفيحة الموجودة داخل الأنبوب على شكل بيضاوي ، حيث تستقر "الستارة" ، المتقوسة من المركز إلى الحواف ، على جدران النازح. يتم توصيل "مصراع" الصمام بالأنبوب الموجود في المركز ، وتضمن حوافه الإهليلجية مرور تدفق الطين في اتجاه واحد فقط.

لا يجب أن يكون حجم نافذ البئر دقيقًا فقط لتنظيف أنبوب السحب ، ولكن يجب أن يكون له أيضًا بعض ميزات التصميم:

يوصى بشحذ حافة اختراق الأنبوب بطريقة تجعل الشحذ من جانب واحد من الداخل ، مما يوفر قطعًا أسهل للتراكمات من الجدران ويسهل اختراق عمق القسم الطمي من الأنبوب. يضخ.
يمكن أن يصطدم الناقض في طريقه مع شوائب صلبة ، والتي يمكن أن تضعف الحافة الحادة بسرعة ، لذلك يوصى بتقوية حافة عمل الناقض حراريًا.
حتى لا يخرج الصمام الكروي والحطام الكبير ، الذي يمكن أن يتسبب في انحشار الناقض في البئر عند رفعه ، من الجانب الخلفي للناقل ، فمن الضروري ربط شبكة كبيرة أو شبكة دقيقة هناك بإحكام .
للتحكم في الرافعة ورفعها للبئر ، يتم لحام قضيب قوي (قطر كبير) من الداخل من جانبه الخلفي ، حيث يتم توصيل كابل الرفع بإحكام.
في حالات الطمي الكبير المتوقع للبئر ، لتسريع عملية التنظيف وتسهيلها ، يتم تحديث صانعة البئر: يتم لحام الجانب الخلفي بإحكام بصنبور (تركيب) لخرطوم مضخة التفريغ لضخ الحمأة أو سوائل سميكة مع شوائب ميكانيكية. مثل هذا النظام يجعل من الممكن عدم القيام برافعات متعددة للرافعة ، ولكن فقط لرفعها وخفضها ، بينما يتم إزالة الحمأة المخففة من البئر في الوقت المناسب ، مما يسمح بتنظيف عالي الجودة لمدخل المياه.

بشكل منفصل ، تجدر الإشارة إلى أنه قبل الهبوط الأولي للناقل الطويل ، من أجل تجنب التشويش في البئر ، يتم إجراء دراسة بصرية لسلامة هيكل أنبوب سحب المياه لعدم وجود تشوهات شديدة.

افعل ذلك بنفسك الناجي

باستخدام آلة اللحام وبعض المهارات في العمل بالحديد ، يتم عمل الناقض بنفسك في غضون ساعات قليلة.

افعل ذلك بنفسك الناقض بصمام كروي (بدون الدوران)

كل ما تحتاجه لصنع قاذف صمام كروي

هذا ما يبدو نصف مجمّع. في أسفل اليمين ، يتم تصوير كرة أثناء الانتقال - هكذا ستكون في الداخل

قد تكون مهتمًا بالقراءة عن كيفية تنقية مياه الآبار.

كيف تصنع النازح بنفسك في المنزل

ناقلة محلية الصنع مع صمام من زجاجة بلاستيكية

نقرأ هنا عن تنظيم إمدادات المياه المستقلة من بئر أو بئر.

تصميم النازح

النازح هو قطعة من الأنابيب يصل طولها إلى 4 أمتار. يتم تثبيت حذاء مع صمام في الجزء السفلي منه. في الأصداف كبيرة الحجم ، توضع صمامات مسطحة ، مقطوعة من صفائح فولاذية بختم مطاطي ، شرائط من الجلد ، وأحيانًا بدون ختم. في تلك الأصغر حجمًا وقطرها ، يتم استخدام الصمامات الكروية. تسمى هذه الأجهزة أيضًا برافعات الكفالة الميكانيكية - العمل بسبب الجاذبية.

هذا قاذف محلي الصنع مع صمام مسطح - أحد الخيارات لجهازه

يتم إخراج الصخور من خلال نافذة في الجزء العلوي من الجسم ، والتي يتم تعبئتها هناك أثناء الحفر أو التنظيف. عند حفر الصخور اللزجة - الطين أو الطمي ، يجب أن تجعل النافذة طويلة وضيقة - بطول كامل تقريبًا: من الصعب جدًا إسقاط مثل هذا الحمل من خلال ثقب صغير.

تصميمات صمامات مسطحة لعمال الكفالة محليين الصنع

صمام الكرة أسهل في صنعه. يجب أن يكون قطر الكرة حوالي نصف قطر الأنبوب (ربما أكثر من ذلك بقليل). يتم تركيب غسالة في الجزء السفلي ، قطرها الداخلي أصغر من قطر الكرة الموجودة. عند ارتفاع معين داخل الناقلة (ثلاثة أو أربعة أنصاف أقطار) ، يتم لحام المحدد - ويمنعه من الارتفاع عالياً للغاية. إذا لم يتم ذلك ، فإن معظم التربة التي دخلت إلى الداخل يمكن أن تتسرب (تتساقط). هذا يرجع إلى الوقت الطويل الذي يستغرقه الحمل حتى يغرق ويغلق الفتحة الموجودة في القاع.

تصميم Bailer مع صمام كروي

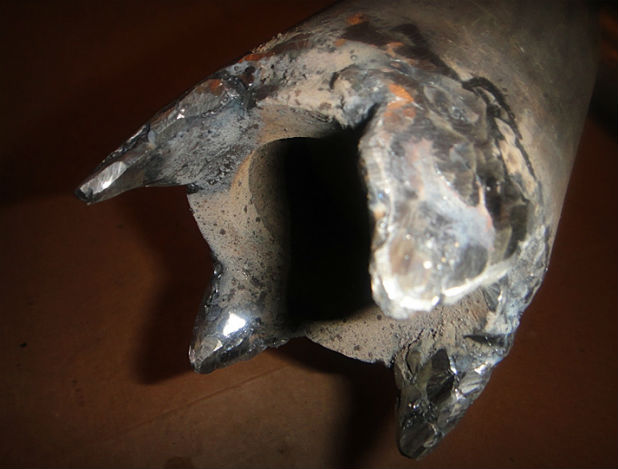

في الجزء السفلي من الأنبوب في كلا الإصدارين ، في بعض الأحيان يتم لحام الأنياب أو قطعها ، أو يتم طحن حافة الأنبوب ، مما يجعلها حادة. لذلك فإن التربة أو الطمي ينكسر بشكل أفضل. ولكن بسبب الأنياب العالية جدًا ، فإن القليل جدًا من التربة تدخل إلى الداخل. عند استخدام الصمام الكروي ، يجب أن يكون طول الأنياب بحيث لا تبرز الكرة. يمكن أيضًا ملاحظة نفس الصورة - كمية صغيرة من التربة التي تم جمعها في وقت واحد - في الكفالين مع صمام مسطح. في هذه الحالة ، قم بتقليل عمق الحذاء.

يمكن أن يؤدي وجود فتحة داخلية صغيرة جدًا في الغسالة المثبتة في الجزء السفلي بصمام كروي إلى نفس النتيجة. المخرج هو تبديدها.

في الجزء العلوي من النازح ، يتم عمل حلقة أو قوس ، حيث يمكن ربط الكابل أو الحبل. بالنسبة لهذا الحبل ، يتم إخراج القذيفة من البئر ، ويتم إنزالها إلى الخلف.
