أدوات الضغط للتركيبات

تركيب أنابيب PE-RT و PEX مع وصلات محورية.

الطريقة الرئيسية لتركيب هذه الأنواع من الأنابيب مخفية. أي يتم وضع الأنابيب داخل الجدران أو الأرضيات. إذا لم نتحدث عن الأرضيات التي يتم تسخينها بالماء ، فسيتم وضع الأنبوب في تمويج يحميه من التلف الميكانيكي وغيره من الأضرار. أما عنهم فقد كتب مقال منفصل أنصح بقراءته. ولكي لا تكون بلا أساس ، أقترح مشاهدة مقطع فيديو حول تركيب أنابيب PEX أو PE-RT ذات التركيبات المحورية:

أستطيع أن أقول إن طريقة التثبيت هذه تقع على عاتق أي شخص ولا توجد حيل وحيل خاصة هنا. أسعار الأداة ، بالطبع ، ليست جيدة ، ولكن الآن يمكن استئجارها بسهولة من شباك التذاكر أو من البائعين أنفسهم.

تركيبات دفع دفع تركيبات

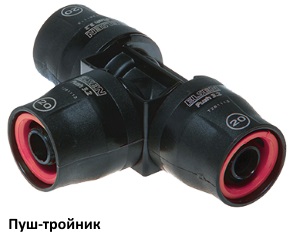

تركيبات الدفع (الدفع - الدفع ، الضغط باللغة الإنجليزية) - هذه هي أحدث مجموعة متنوعة من التركيبات للأنابيب المعدنية والبلاستيكية بحلول وقت ظهورها. في وقت قصير نسبيًا ، تم إدخال عدة أجيال من التركيبات ذاتية القفل.

مبدأ تشغيل تركيبات الدفع هو الإصلاح الذاتي للأنبوب الذي يتم إدخاله فيه. أثناء التثبيت ، يتم ضغط الأنبوب في تركيبات الدفع ، ووضع تركيبات متكاملة مع حلقات مانعة للتسرب. يضغط نظام الحلقات الداخلية المحملة بنابض على الأنبوب بقوة ضد التركيب ولا يسمح له بمغادرة التركيب. تضمن حلقتان EPDM O الضيق المطلوب للتوصيل. يجب معايرة الأنبوب وشطفه داخليًا.

مزايا تركيبات الدفع:

• لا توجد أداة خاصة مطلوبة.
  مطلوب فقط قاطع مواسير ومعاير.

• سهولة التركيب.
  المهارات الخاصة و "الأيدي الذهبية" غير مطلوبة. يمكنك بشكل مستقل تركيب خط أنابيب مصنوع من الأنابيب المعدنية والبلاستيكية على تركيبات الدفع.

• تركيب سريع.
  تسمح لك تركيبات الدفع بأداء قدر كبير من العمل في وقت قصير.
• مناسبة للأماكن التي يصعب الوصول إليها

• يمكن أن تكون متجانسة.
  تركيبات الدفع موثوقة,
  يكفي للتركيب المخفي في هياكل المباني (الجدران والأرضيات).

مساوئ تركيبات الدفع:

• تضيق البئر
  . هذا يؤدي إلى فقدان الضغط في النظام بسبب المقاومة الهيدروليكية المحلية العالية في تركيبات الدفع.
• غالي السعر.
  هذه هي أغلى تجهيزات الأنابيب المعدنية والبلاستيكية.

جدول ملخص لاختيار وصلات الأنابيب المعدنية والبلاستيكية

	تركيبات الصحافة شعاعي	تركيبات الصحافة المحورية	تركيبات الدفع	تركيبات تجعيد
إمكانية وضع مخفي
متعدد الاستخدامات		ليس حقيقيا
وجود الختم في التركيبات
مستدق في التركيبات
الوقت وسهولة التركيب
موثوقية الاتصال	+++
تكلفة النظام
تكلفة مجموعة الأدوات

يوم جيد لكل من يقرأ هذا المقال. في ذلك ، سأتحدث بإيجاز عن التركيبات والأنابيب المحورية لهم. لقد أصبحوا أكثر وأكثر شعبية هذه الأيام. خاصة للمطورين الذين يستخدمونها حيثما كان ذلك ممكنًا ومستحيلًا. أحاول أن أبدأ كل مقالاتي بالتعريفات ولن يكون هناك استثناءات.

نتائج المقال.

إن الحديث عن الاختلاف والتشابه في أي من المنتجات يكون منطقيًا إذا كان بإمكانهم في الواقع استبدال بعضهم البعض عند حل نفس المشكلة. في البناء الجديد والتجديد والتجديد البسيط ، تحتاج إلى تحديد التركيبات التي يجب استخدامها ولماذا.

مناسب
، تسمى أيضًا "أجزاء التوصيل" ، بالإضافة إلى التوصيل المباشر للأنابيب ببعضها البعض ، فهي تتيح لك في نفس الوقت تفرع أو الانضمام إلى أنواع مختلفة من خطوط الأنابيب ، على سبيل المثال ، تقوم بالانتقال من أنبوب بوليمر إلى فولاذ أو نحاسي . وجدنا أن التركيب يحل العديد من المشاكل. ما هي الصفات التي يجب أن يمتلكها التركيب المثالي؟

يجب أن يكون التركيب المثالي:

لا تعوق مرور السائل أي. يجب أن يكون القطر الداخلي للتركيب أقرب ما يمكن إلى قطر القسم الداخلي للأنبوب

تكون مغلقة بنسبة 100٪

تسريع عملية تجميع التوصيلات (بمعنى آخر ، أن يكون من السهل تجميعها

لا تفقدوا ممتلكاتهم بمرور الوقت ، أي. كن متينًا

القضاء على احتمال حدوث خطأ أثناء التجميع ، أي سهل التركيب

احصل على سعر مناسب

في أغلب الأحيان ، عند توصيل أنابيب pex وأنابيب البوليمر المعدنية (المعدن والبلاستيك) ، يتم استخدام أنواع خاصة من التركيبات ، ولكن مع سماكة جدار وأقطار خارجية متساوية ، يمكن استخدام التركيبات المعدة أصلاً للبلاستيك المعدني للتجميع. على العكس من ذلك ، لا يمكنك فعل ذلك.

دعونا نلقي نظرة أولاً وصلات مواسير XLPE

.

تركيبات محورية مع كم ضغط

- الوصلات الأكثر شيوعًا لأنابيب pex. إنها بسيطة للغاية وتتكون من عنصرين: في الواقع ، تركيب مع تركيب (جزء التركيب الذي توضع عليه حافة الأنبوب) وغطاء تثبيت. يمكن تصنيع كل من التركيبات والأكمام من المعدن (النحاس الأصفر أحيانًا من الصلب) أو البلاستيك (بوليفينيل سلفون ، بولي فينيل فلوريد ، بولي إيثيلين). نكون تركيبات من النوع المحوري
ومصنوعة من النحاس. مطلوب أداة خاصة لتجميع الاتصال المحوري. نظرًا لحقيقة أن التركيب مصنوع من مواد متجانسة بأقصى قدر من المتانة ، فإن الوصلات لا تنفك بمرور الوقت ، وتتجاوز مدة خدمتها 50 عامًا ، وبالتالي فهي مناسبة للوضع في الخرسانة.

هناك نوعان من التركيبات لتوصيل أنابيب البوليمر المعدنية: وصلات ملولبة من النوع المجعد
أ

وما يسمى ب تركيبات الصحافة

.

النوع الأول من وصلات الأنابيب المعدنية والبلاستيكية يسمى تجعيد

. وهي عبارة عن مزيج من الجوز بحلقة كوليت وتركيب مع حلمة وخيط ذكر ، والتي ، عند شدها ، تثبت نهاية الأنبوب على الحلمة. لتجميع مثل هذا الاتصال ، يكفي أن يكون لديك مفتاح سداسي عشري. لا توجد مواد أخرى غير النحاس في هذه المفاصل. ومع ذلك ، فإن هذه التركيبات ليست مناسبة للوضع في أرضية أو جدران ، مثل يمكن أن تتحلل الوصلات الملولبة بمرور الوقت ويجب تركها مفتوحة دائمًا للفحص والربط. غالبًا ما يستخدم هذا النوع من الاتصال لإنهاء الشقق والمنازل الريفية أو المنازل الريفية.

النوع التالي من التركيبات للبلاستيك المعدني هو الصحافة المناسب

. يأتي الاسم من الصحافة الإنجليزية - أي. ضغط. لمثل هذه الوصلات ، يتم دائمًا استخدام أداة خاصة ، وهي عبارة عن كماشة دائرية تضغط على غلاف فولاذي (قابل للإزالة أو ثابت) حول التركيب المناسب ، وبالتالي يتم إغلاق الوصلة. تتمثل إحدى ميزات هذه التركيبات في استخدام العديد من المواد في وقت واحد في تصميمها: النحاس (في كثير من الأحيان PPSU) للتركيب ، والفولاذ المقاوم للصدأ للأكمام ، ومطاط EPDM للأختام على التركيب والبارونيت لحشية العزل الكهربائي. نظرًا لعدم تجانس هذه المواد ، فإنها تفقد القوة بمعدلات مختلفة ، مما يحد من عمر خدمة المفصل بأكمله إلى 10 سنوات كحد أقصى. لا توفر هذه الوصلات عمر خدمة يبلغ 50 عامًا ، وهو أمر إلزامي عند وضعها في هياكل خرسانية (ذراع تسوية الأرضية أو الأسقف أو الجدران). يمكن الاستنتاج أن استخدام هذه الوصلات له ما يبرره فقط عند الانتهاء من الغرف وعند وضع الأنابيب في أقسام زخرفية مؤقتة (غالبًا ما تكون مصنوعة من دريوال أو ألواح أخرى).

لقد درسنا ثلاثة أنواع من الوصلات ، أحدها لأنابيب PEX (محوري مع جلبة ضغط) واثنان لأنابيب البوليمر المعدنية (توصيل الضغط والضغط). تتميز التركيبات المحورية فقط بعمر خدمة يبلغ 50 عامًا ، مما يوفر الموثوقية المطلوبة في الإنشاءات الرأسمالية الحديثة. اليوم في روسيا ، في تشييد المباني السكنية بأنظمة التدفئة الأفقية ، تستخدم معظم المشاريع أنابيب XLPE ذات التركيبات المحورية.

نتائج المقال.

TECEflex هو نظام أنابيب بوليمر مع مجموعة واسعة من التطبيقات في أنظمة الهندسة الداخلية.التركيبات النحاسية معتمدة ومعتمدة لشبكات أنابيب مياه الشرب والتدفئة والغاز والهواء المضغوط. التصميم الخاص لأنابيب TECEflex متعددة الطبقات يجعلها مناسبة للاستخدام العام. الاستثناء هو أنبوب الغاز الذي يحتوي على طبقة خارجية صفراء. لذلك ، يعتبر TECEflex حقًا نظام أنابيب متعدد الاستخدامات.

نظام مواسير عالمي لجميع التطبيقات في معدات هندسة البناء

• يمكن استخدامها في خطوط الأنابيب لمياه الشرب والتدفئة والهواء المضغوط - "5 أنظمة - تركيب واحد"
• تقنية التوصيل بدون حلقات دائرية
• الأنابيب والتجهيزات مع نفس المقطع العرضي الداخلي تقريبًا
• أنابيب معدنية سميكة الجدران وغير قابلة للكسر من البوليمر بأقطار 14-63 مم
• تصاعد التكنولوجيا المتسامحة مع الخطأ
• أدوات بسيطة
• مجموعة واسعة من التركيبات النحاسية بأقطار 14-63 مم
• تركيبات PPSU (بولي فينيل سلفون) بقطر 16 و 20 مم كبديل غير مكلف
• خطأ متسامح وموثوق
• مقاومة درجات الحرارة العالية وقوة الضغط

وثائق للتحميل:

يتم توصيل أنابيب TECEflex بشكل دائم بالتركيبات عن طريق الضغط المحوري. يتم استخدام مادة الأنبوب فقط كمادة مانعة للتسرب. لا توجد وسائل أخرى مطلوبة مثل الحلقات على شكل O أو شريط مانع للتسرب. تقنية التوصيل بدون حلقات O مقاومة للغاية للأخطاء وصحية بشكل خاص.

تقدم TECEflex مجموعة واسعة من التركيبات النحاسية. تستخدم التركيبات النحاسية العالمية لشبكات خطوط الأنابيب لمياه الشرب والتدفئة وإمدادات الغاز والهواء المضغوط. التركيبات مصنوعة من نحاس خاص مقاوم للتآكل (مع تقليل التآكل) معترف به في أوروبا وتوصي به DVGW. وفقًا لتوجيهات مياه الشرب الحالية ، فهي مناسبة لجميع أنواع المياه.

تؤكد موافقة DVGW على الملاءمة الصحية والبيولوجية لـ TECEflex لأنابيب مياه الشرب وعمر خدمة طويل لا يقل عن 50 عامًا. نقطة أخرى قوية هي تقنية الإدراج المحوري بدون حلقات O.

لا توجد تجاويف في المفاصل ، ولا يحدث ركود الماء ، وهو أمر مهم من الناحية الصحية ، في أي مكان. تمت الموافقة على مواد التركيب في جميع أنحاء أوروبا

بفضل استخدام النحاس المقاوم للتآكل (CR) ، لا تحتاج تركيبات TECEflex إلى طبقات حماية إضافية مع تقنية تطبيق معقدة. نظام TECEflex مناسب لجميع أنواع مياه الشرب.

الأنبوب متعدد الطبقات TECEflex مناسب أيضًا لمياه الشرب والتدفئة والتدفئة السطحية وأنابيب الهواء المضغوط. يختلف أنبوب إمداد الغاز فقط باللون الأصفر. نظرًا للتصميم الخاص ، يتمتع الأنبوب العام بهامش أمان مرتفع ، ويحافظ على قسم دائري عند الانحناء ولا يشكل نتوءات عند القطع. الأنبوب الداخلي الملامس للوسيط مصنوع من البولي إيثيلين PE-Xc المسجل بـ DVGW.

يمكن عمل وصلات TECEflex التي يصل قطرها إلى 32 مم باستخدام الأدوات اليدوية. يتم إجراء معظم الوصلات باستخدام القوة العضلية فقط. لا حاجة للكهرباء أو البطاريات. الأدوات خفيفة للغاية وموثوقة للغاية. لا يحتاجون إلى صيانة دورية. لتوصيل الأنابيب ، ما عليك سوى دفع كم الضغط على جزء الأنبوب الذي يغطي التركيب - ستحصل على اتصال محكم!

يمكن تجميع نظام الأنابيب باستخدام أنواع مختلفة من تركيبات التوصيل. لا يكون اختيار هذا الحل أو ذاك أمرًا واضحًا دائمًا ، لأن كل نوع من التركيبات له مزايا وعيوب خاصة به.
