أنواع مختلفة من المواقد حسب موقع النموذج الرأسي
اعتمادًا على المستوى الذي سيتم وضع الخزان المعدني فيه ، يتم تمييز نوعين من المواقد البرجوازية محلية الصنع: الرأسي والأفقي. كل من هذه الأنواع من أجهزة التدفئة لها مزاياها وعيوبها.
الموقد من برميل عمودي غير مثبت على الأرض ، ولكن على الأرجل. لإكمال الباب ، ستحتاج إلى قطع جانب الخزان وتزويده بمفصلات
من المهم أن تتذكر أنه يجب تثبيت المفصلات على البرميل والباب ليس من الداخل ، ولكن من الجزء الخارجي منه.
عنصر إلزامي لهذا التصميم هو صفيحة معدنية مثقبة تسمى صر. لإصلاح مثل هذه الشبكة ، يمكنك استخدام الزوايا المعتادة. من أجل صنع منفاخ ، سوف تحتاج إلى تجهيز أنبوب معدني ببوابة منزلقة. يجب أن تكون سماكة جدار المعدن كافية ، وإلا فسوف يحترق الهيكل بسرعة.
يتم تثبيت المثبط الخاص بموقد حرق الأخشاب طويل الأمد والموجود في مستوى عمودي على براغي خاصة. عند إشعال الوقود داخل الخزان ، يجب فتح المنفاخ إلى أقصى حد.
في الجزء العلوي من العلبة ، من الضروري عمل ثقب على شكل دائرة. ستكون هناك حاجة لتوصيل هيكل المدخنة بموقد محلي الصنع. يتم إرساء الأنبوب بسطح معدني باستخدام معدات اللحام.
تتمثل وظيفة الشبكة في حماية الجزء السفلي من العلبة من الاحتراق ، وكذلك للاحتفاظ بالطاقة الحرارية. وبالتالي ، فإن هذا العنصر ضروري عند تركيب موقد منزلي الصنع طويل الاحتراق.
يتم تحديد ميزات التصميم اعتمادًا على الغرض من الجهاز والمكان الذي سيتم تحديد موقعه فيه. إذا كنت ترغب في ذلك ، يمكنك تنزيل رسم جاهز لموقد وعاء الطعام على الإنترنت. ومع ذلك ، في هذه الحالة ، من الضروري عدم ارتكاب خطأ في حجمها.
من السهل تجميع المجموعة الرأسية لأجهزة التسخين محلية الصنع. يمكنك العثور على طلب لمثل هذه الوحدة في كل من منزل خاص وفي الريف. يتم تحديد الحطب المستخدم لإشعال جهاز تسخين من هذا النوع اعتمادًا على أبعاد صندوق الاحتراق.
مبدأ تشغيل موقد وعاء من برميل
يشبه موقد وعاء وعاء من البراميل نوع مواقد وعاء الطعام التي نتخيلها جيدًا. ومع ذلك ، ليس لديها إنتاج تسلسلي. مثل هذا الهيكل هو محض خلق سادة العصاميين. من بين أشياء أخرى ، يكون للموقد الحديث شكل دائري ويشبه الموقد المعدني "Slobozhanka".
الفرق الرئيسي بينهما هو خيار احتراق الوقود. تستخدم نشارة الخشب للأسباب التالية:
- إذا قمت بتسخين موقد وعاء مع هذا الوقود ، فسيكون ذلك اقتصاديًا تمامًا بسبب التكلفة المنخفضة لهذا النوع من الوقود ؛
- نشارة الخشب ، التي كانت مضغوطة مسبقًا ، تحترق لفترة طويلة. قد يكون حمل واحد كافيًا لمدة 6-10 ساعات لمثل هذا التصميم.
من الواضح تمامًا أن موقد وعاء من برميل سعة 200 لتر يبدو جيدًا. يبلغ قطر هذا الموقد عادة 600 مم. يمكن أن يتناسب الشكل السداسي ، الذي يبلغ ضلعه 314 مم ، بسهولة مع هذه الدائرة. هذا يجعلها عمليا لا تختلف في التكنولوجيا عن أجهزة الفرن التقليدية. الكفاءة في مثل هذه المواقد ، كقاعدة عامة ، لا تتجاوز 15٪ (لقد كتبنا بالفعل ونوصي بإضافة المقال إلى الإشارات المرجعية). إذا تم استخدام شاشة لزيادتها ، فلن يستمر هذا الموقد لفترة طويلة ويخرج عن الخدمة بعد حوالي موسم واحد.
اقرأ المقال الخاص به واحصل على إجابات لأسئلتك.
السبب الرئيسي لهذه الكفاءة لا يأتي فقط من معدن رقيق إلى حد ما ، ولكن بشكل أساسي من ارتفاع برميل 850 ملم. ما يقرب من 1.3-1.5 مرة أقل من العمق ، يجب تحديد ارتفاع صندوق الاحتراق في مواقد وعاء وعاء مصنوعة من برميل. في الحالة التي يكون فيها المنفاخ عالياً والشبكة ترتفع ، فإن الجزء السفلي ، كما تبين الممارسة ، سوف يأخذ الحرارة ويعطيها للهواء ، وبالتالي ينتهك صحة ديناميكيات الغاز. في هذه الحالة ، هناك خياران فقط:
يمكنك رفع البرميل إلى منتصف الارتفاع في قالب قرميد. يمكن ملاحظة ذلك في الصورة 3.
من الممكن أيضًا تجهيز فرن مبطن حراريًا في الجزء العلوي من الفرن. وتشغيل مدخنة من خلاله.
في كلتا الحالتين ، سيصبح العمل أكثر تعقيدًا. لا تتجاوز مدة خدمة هذا الفرن خمس سنوات ، ولكن لا يمكن رفع الكفاءة إلى أكثر من 20٪.
قواعد تركيب موقد وعاء
لكي لا تواجهك مشاكل مع الموقد وجميع أنواع المشاكل ، يجب تثبيته ، مع الالتزام بقواعد أمان معينة:
- يجب تركيب الفرن فقط على سطح مقاوم للحريق. من الممكن أن تصنعها بنفسك باستخدام بلاط البلاط أو باستخدام الطوب. يجب أيضًا حماية الجدران الموجودة بالقرب من الموقد من الحرارة الزائدة. يمكن تحقيق أفضل تأثير عند استخدام دريوال متخصص ، وكذلك أي مادة أخرى غير قابلة للاحتراق ؛
- لا ينبغي بأي حال من الأحوال وضع مواد قابلة للاشتعال بالقرب من صندوق الاحتراق ؛
- يجب عليك أيضًا تجهيز نظام تهوية ممتاز في الغرفة التي يوجد بها الموقد. هذا عامل مهم للغاية ، حيث يجب تقليل تركيز أول أكسيد الكربون في الغرفة إلى الصفر ؛
- من أجل صنع موقد وعاء ، تحتاج فقط إلى استخدام مواد عالية الجودة.
فيديو: افعل ذلك بنفسك موقد وعاء من برميل
إن صنع موقد وعاء وعاء بسيط للغاية ، كما رأيت. لمثل هذا الشيء ، تحتاج فقط إلى مواد مرتجلة ، والتي توجد غالبًا في المرآب أو في المنزل الريفي لكل شخص تقريبًا. سوف يسعد موقد وعاء الطهي بالعين إذا تم التفكير في جميع التفاصيل بأدق التفاصيل وصنعها بعناية فائقة.
موقد محلي الصنع من برميل معدني سعة 200 لتر: رسومات ، مخطط موقد ، صور وفيديو. يمكن استخدام موقد البرميل لتدفئة المرائب وغرف العمل والصوبات الزراعية وغيرها من المباني.
يبلغ ارتفاع البرميل المعدني القياسي 200 لتر 860 مم وقطره 590 مم ووزنه 20-26 كجم.
أبعاد البرميل مثالية تقريبًا لصنع موقد منه ، والتحذير الوحيد هو الجدران الرقيقة للبرميل 1 - 1.5 مم ، والتي ستحترق بسرعة من درجة الحرارة المرتفعة. بدلاً من ذلك ، يمكن تبطين صندوق الاحتراق بالطوب الحراري من الداخل.
لصنع فرن سوف تحتاج:
- اثنين من برميل 200 لتر.
- باب للفرن.
- شبكات.
- صفائح وزوايا وقضبان.
- أنابيب المدخنة.
- الطوب الحراري.
أدوات:
- البلغارية مع عجلة القطع.
- آلة لحام.
- الحفر الكهربائية.
موقد من برميل 200 لتر: مخطط.
لقد قطعنا الجزء العلوي من البرميل بمطحنة وقطعنا فتحة جانبية أسفل باب الفرن.
نقوم بلحام باب الفرن بالبرميل باستخدام آلة اللحام. على ارتفاع 20 سم من قاع البرميل ، نقوم بتركيب شبكات للرماد.
تحت مقلاة الرماد ، يمكنك عمل باب منفصل ، وفتحه قليلاً ، ويمكنك ضبط قوة الجر في الفرن.
حتى لا تحترق الجدران المعدنية للبرميل بمرور الوقت ، فأنت بحاجة إلى وضع السطح الداخلي لصندوق الاحتراق بالطوب المقاوم للحرارة. لتتناسب مع الطوب بشكل أكثر إحكامًا ، نقوم بلفهم بمطحنة.
لوضع متاهة المدخنة ، من الضروري اللحام من زوايا العارضة أسفل الطوب.
يتم وضع الطوب على ملاط الفرن. يتكون محلول الفرن من جزء واحد من الطين إلى جزئين من الرمل ، ويعجن الخليط بأقل قدر من الماء حتى يصبح قوامه سميكًا للغاية.
يجب ألا يتجاوز سمك مفاصل البناء 5 مم.
حجم المنفاخ 50 × 300 مم. Firebox 300 × 300 مم. من الضروري مراعاة الاختلاف في ارتفاعات الأسطوانات وارتفاع القاعدة التي سيتم وضعها في الأسطوانة الخارجية ؛
3.يتم تخمير برميل سعة 100 لتر من الأعلى بصفائح فولاذية ؛
4. يتم قطع فتحة للمدخنة في الصفائح الفولاذية ، ويؤخذ قطر الأنبوب الموجود في الاعتبار ؛
5. تم وضع قاعدة في موقع تركيب موقد من الطوب ؛
6. في 200 مضاءة. برميل بمزيج من الحجر المكسر والطين باستخدام الطوب ، يتم وضع قاعدة برميل سعة 100 لتر ؛
7. القاعدة مضغوطة بعناية.
8. برميل 100 لتر مركب على قاعدة منتهية.
9. فتحات الفرن ومنفاخ البراميل يتم دمجها وتخميرها ؛
10. باب مقطوع من لوح صلب.
11. القفل القوي مصنوع من لوح فولاذي مقطوع إلى لوح.
12. أحد طرفي اللوحة مثني على شكل الحرف "O" للمقبض.
13. مفصلات من صفيحة معدنية على شكل الحرف "P" ملحومة على الباب والجدار البرجوازي ، مع أرجل على الجدران. هناك قطعتان على الباب - سينزلق الترباس على طولهما. على جدار البرميل 1. سيثبت الباب عند إدخال البرغي ؛
14. مفصلات الأبواب ملحومة.
15. باب الفرن ملحوم.
16. يتم قطع أنبوب المدخنة إلى الطول المطلوب. كلما طالت مدة السحب ، زادت قوة السحب.
17. أنبوب المدخنة ملحوم. يعد اللحام بدون فجوات ضروريًا حتى يتسرب الدخان فقط إلى المدخنة.
18. تمتلئ المساحة الخالية بين البراميل بمزيج من الطين والحصى.
19. الحواف المطوية للأسطوانة سعة 200 لتر ملحومة بأطراف الأسطوانة سعة 100 لتر.
عند قطع الثقوب والأجزاء ، يجب مراعاة أن المعدن يتمدد عند تسخينه. لذلك ، يجب ترك فجوات الباب والأجزاء الأخرى كافية للتشغيل العادي.
بين المنفاخ وصندوق الاحتراق ، لتسهيل إزالة الرماد ، يمكنك وضع شبكة مجمعة من الزوايا المعدنية.
صنع موقد وعاء الطبخ
عندما تأتي لحظة معينة ، يتساءل الكثير من الناس عن كيفية صنع موقد وعاء الطبخ من برميل بأيديهم. وبشكل عام ، كيفية صنع موقد وعاء من برميل 200 لتر.
يتم إنشاء موقد Potbelly بأحجام وأشكال مختلفة. يمكن أن يكون مستديرًا ومربعًا وعموديًا وأفقيًا. كل هذا يتوقف على خيالك.

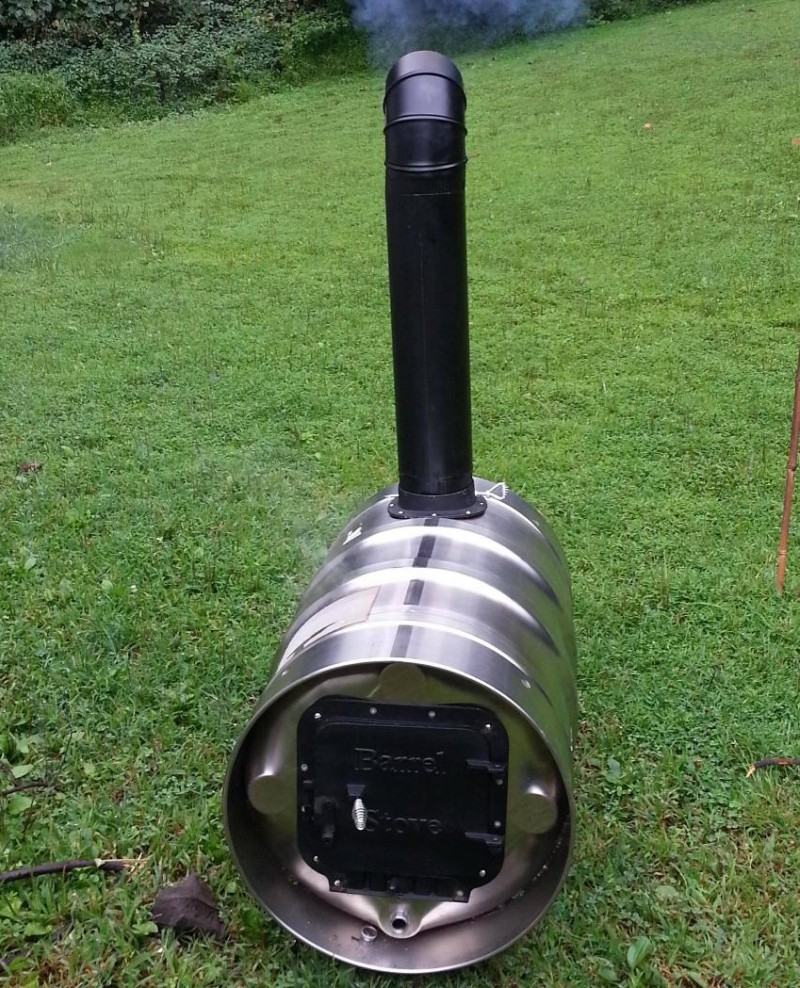

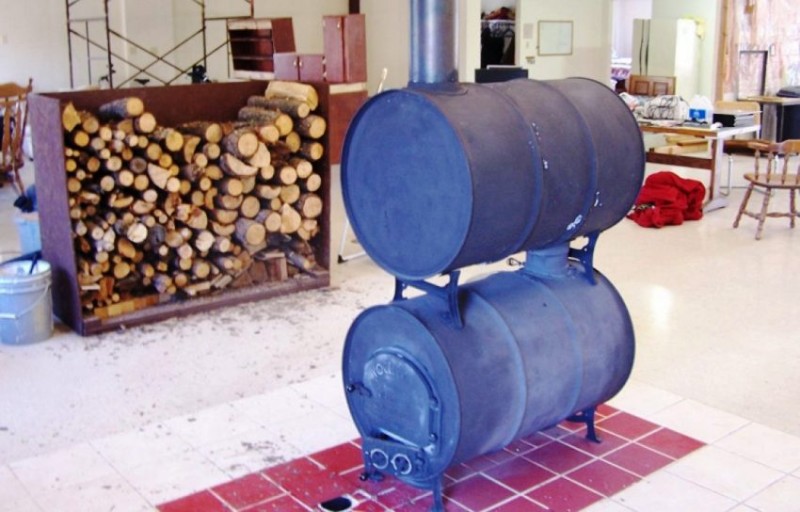

تعتبر المواقد الأفقية أبسط من المواقد الرأسية. في مثل هذا الموقد ، يتم توصيل جزء من الجزء السفلي بمكان الباب المقطوع. هي تجلس على الحلقات. تم عمل فتحة في الطرف الآخر من البرميل ، والتي يجب توصيل أنبوب معدني بها ، والذي سيكون مدخنة لمثل هذا الموقد. ثم يجب وضع صر في منتصف البرميل. يلعب دورًا مهمًا ، حيث سيساعد في الاحتفاظ بالحرارة لفترة أطول ، وأيضًا حماية القاع المزعوم من الاحتراق. إذا كانت هناك رغبة كبيرة في إنشاء موقد ، فكل ما عليك فعله هو لحام سلك فولاذي سميك.
هل تريد البناء؟ انظر التعليمات التفصيلية على موقعنا!
قبل أن تبدأ العمل ، ستحتاج إلى إعداد بعض الأدوات. بادئ ذي بدء ، من الأفضل تخزين آلة لحام ، بالإضافة إلى مجموعة كاملة من الملابس للعمل معها ، ومطحنة ، ودوائر لطحن وقطع المعادن ، ومطرقة ، وفرشاة معدنية ، وزردية ، وشريط قياس وتمرين.
عند المستوى المطلوب في البرميل ، يجب عليك أولاً وضع علامة على فتحتين مستطيلتين ، ثم قطعهما ، والتي ستعملان في مقلاة الرماد وصندوق الاحتراق.
يجب عدم التخلص من الأجزاء المتبقية بعد القطع ، حيث يمكن استخدامها لاحقًا في صنع الباب. من أجل الانتهاء من الباب ، يتم إرفاق شرائط معدنية به ، ثم يتم وضع مزلاج خاص بمقبض.
بعد ذلك ، في الجزء الداخلي من البرميل ، أسفل صندوق الاحتراق ، لا يزيد طوله عن 10 سم ، يتم تثبيت أقواس من نوع الزاوية ، والتي ستعمل لاحقًا على وضع الشبكة.
لتصنيع صر استخدام التجهيزات العادية. يجب طهيها بمفردها.
من الأفضل لحام الأرجل في الجزء السفلي من البرميل ، ولكن في الجزء العلوي تحتاج إلى قطع فتحة للمدخنة المستقبلية ولحام أنبوب فيها.
على المفصلات التي تم تثبيتها مسبقًا مسبقًا ، يتم تثبيت الباب. فقط بعد تثبيت الباب يتم إرفاق خطاف للقفل.
إذا كنت ترغب في الحصول على مظهر أكثر جمالية لموقدك ، فإن الأمر يستحق تنظيف جميع اللحامات بعناية. الطلاء المقاوم للحرارة مناسب للطلاء ، وبعد تطبيقه لن يكون من الممكن تمييز موقد وعاء الطهي عن موقد المصنع.
بعد الانتهاء من جميع الأعمال ، يتم توصيل الموقد مباشرة بالمدخنة التي تم إخراجها بالفعل إلى الشارع.
مبدأ تشغيل موقد وعاء من برميل ما تحتاج إلى معرفته
قبل البدء في التجميع الذاتي لمثل هذا الجهاز ، تحتاج إلى فهم كيفية عمله. إن فهم مبدأ التشغيل يجعل من الممكن تبسيط عملية التصنيع لمثل هذا الفرن المرتجل.
تُستخدم نشارة الخشب أو الحطب كوقود لموقد وعاء مصنوع منزليًا من خزان معدني. تختلف نشارة الخشب المضغوطة من حيث أنها تستغرق وقتًا طويلاً للمعالجة داخل فرن محلي الصنع. من بين أمور أخرى ، تكلفة هذا الوقود ضئيلة ، لذا فهي تستخدم على نطاق واسع.
قطر اسطوانة 200 لتر 600 ملم. إذا رغبت في ذلك ، يمكنك إجراء تصميم وظيفي إلى حد ما ، والذي سيكون له أيضًا مظهر جذاب. تسمح لك أبعاد الخزان بسعة 200 لتر بوضع مسدس بداخله ، ستكون جوانبه 314 مم. في هذه الحالة ، وفقًا لتكنولوجيا التصنيع ، تشبه الأجهزة وحدات الأفران التقليدية.
ومن الجدير بالذكر أن الجهاز النهائي لا يتمتع بكفاءة عالية جدًا - فقط 15٪. لزيادة الكفاءة ، غالبًا ما يتم إضافة مكون آخر إلى تصميم محلي الصنع - شاشة. يساهم الدرع العاكس بالطبع في زيادة الكفاءة ، لكن هذا الحل له جانب سلبي أيضًا. يؤدي استخدام الشاشة التي تعكس الحرارة إلى تقليل العمر التشغيلي للموقد محلي الصنع.
وتجدر الإشارة إلى أنه في حالة ارتفاع الشبكة في الوحدة بسبب الموقع العالي للمنفاخ ، تنخفض كفاءة الجهاز. هذا يرجع إلى حقيقة أن الحرارة في مثل هذا التصميم تتبدد في الهواء من خلال الجزء السفلي منه. لحل هذه المشكلة ، من الضروري إخفاء الجزء السفلي من الموقد عن البرميل في البناء بالطوب. ليس فقط التعليمات ، ولكن أيضًا مواد الصور والفيديو التعليمية ستساعد في إكمال هذه الوحدة بيديك.
متوسط عمر خدمة مواقد وعاء الطعام المصنوعة من براميل معدنية تتراوح من 3 إلى 4 سنوات في ظل التشغيل العادي. لرفع الكفاءة ، يتم استخدام العديد من الحيل. ومع ذلك ، تجدر الإشارة إلى أنه مع كل الرغبة في الحصول على أكثر من 20٪ من العائد على وحدة محلية الصنع ، فإنها لن تنجح.
تعتمد الخصائص التقنية للسخان المستقبلي وكفاءته على اختيار البرميل. لتجميع موقد وعاء الطعام بنفسك ، من الضروري تحضير خزان معدني ، الحجم الموصى به 200 لتر. بالطبع ، يمكن أيضًا صنع الموقد من سعة أصغر ، ومع ذلك ، في هذه الحالة ، تقل كفاءة المدفأة ، وهي بالفعل منخفضة جدًا.
لتجميع موقد وعاء الطعام بيديك ، يمكنك استخدام أي براميل معدنية مصنوعة من مادة فولاذية. يتمتع الفولاذ بمقاومة جيدة لدرجات الحرارة المرتفعة ، لذا فإن استخدامه لتجميع وحدة التسخين أكثر من مبرر. للغرض نفسه ، يمكنك استخدام البراميل التي تم استخدامها للتخزين:
زيوت؛
- الدهانات؛
- الوقود؛
- القار.
- زجاج سائل
- رمل.
جميع الحاويات المنتجة والمستخدمة لتخزين التركيبات المختلفة مقسمة إلى أنواع وفقًا لعدة معايير. بادئ ذي بدء ، يمكن أن يكونوا مع أو بدون قمة مغلقة. وكذلك تختلف هذه الخزانات عن بعضها في سمك القاع والعنصر الإنشائي الأسطواني المفتوح (القشرة). بغض النظر عن التنوع ، من أجل إنتاج فرن معدني بيديك ، من الضروري تنظيف الخزان مسبقًا.
يعتمد العمر التشغيلي لمثل هذا الموقد في أي حال على سمك جدران البرميل.بناءً على ذلك ، لا يوصى باستخدام الخزانات التي يقل سمك جدارها عن 2 مم لتجميع وحدة التسخين. يتأثر العمر الافتراضي للجهاز أيضًا بتكرار استخدامه.
قبل الشروع في تجميع الوحدة ، من الضروري رسم فرن طويل الاحتراق. كلما كان الأمر أكثر تفصيلاً ، قل احتمال ارتكاب أخطاء أثناء تصميم السخان.
قواعد تركيب موقد محلي الصنع
قبل تثبيت الموقد ، تحتاج إلى التعرف على بعض القواعد. سيضمن ذلك أقصى درجات الأمان عند العمل مع الوحدة. بادئ ذي بدء ، يجدر بنا أن نتذكر أن موقد وعاء الموقد يجب أن يكون موجودًا فقط على السطح المقاوم للحرائق.
يمكن ترتيب سطح مقاوم للحريق بنفسك. للقيام بذلك ، تحتاج إلى تحضير لبنة أو بلاط خزفي. يتم وضع المنصة من أي مادة مواجهة مناسبة. يوصى أيضًا بحماية الجدران من درجات الحرارة المرتفعة التي ينتجها موقد حرق الأخشاب.
هناك طريقة أخرى لحماية أسطح العمل من الحرارة وهي استخدام دريوال خاص مقاوم للحرارة.
من المهم أن تتذكر أنه لا ينبغي أن يكون هناك أي مواد قابلة للاشتعال في المنطقة المجاورة مباشرة لموقد وعاء الطعام.
إذا رغبت في ذلك ، يمكنك عمل موقد وعاء مع دائرة مائية. يعد خيار التسخين هذا أكثر تعقيدًا من وجهة نظر بناءة. يتطلب تنظيم مبادل حراري ، وكذلك أسلاك الأنابيب.
لتصنيع مواقد وعاء الطعام ، يجدر استخدام مواد عالية الجودة وموثوقة فقط. قبل البدء في العمل ، يوصى بدراسة الفيديو الخاص بهذا الموضوع. تساعد صور المواقد أيضًا في فهم تعقيدات التجميع. الوحدة ، التي تم تنفيذها بشكل صحيح ، يمكن أن تستمر أكثر من عام واحد.
وبالتالي ، من أجل صنع موقد من برميل معدني ، لا تحتاج إلى أي معرفة خاصة. التقيد الصارم بالتعليمات ، بالإضافة إلى فهم مبادئ تشغيل هذا الجهاز - هذا كل ما تحتاج إلى معرفته من أجل إنشاء وحدة موثوقة.
كل شخص لديه فكرة عن موقد وعاء وعاء كصندوق حديدي على شكل مستطيل ، يوجد عليه باب لوضع الحطب ، بالإضافة إلى مدخنة ، غالبًا ما تعلق على الجزء العلوي من الصندوق نفسه. من قبل ، كان كل شيء على هذا النحو. يتم حرق أصعب وقود في مثل هذا التصميم بسرعة كبيرة ، في حين أن جميع الحرارة المنبعثة تقريبًا تخرج إلى الأنبوب. أثناء استخدام جزء التسخين ، تم استخدام أنبوب ، كقاعدة عامة ، تم وضعه في جميع أنحاء الغرفة. ومع ذلك ، فإن الوقت لا يزال قائما وحدثت تغييرات كبيرة في هذا الشأن.
