نظرة عامة مفصلة على التهوية في غرفة المرجل مع غلاية الغاز

مخرج غاز سيراميك

هذا هو التصميم الأكثر تنوعًا الذي يمكن استخدامه مع جميع أنواع الغلايات. المادة مقاومة للمنتجات العدوانية التي تتشكل أثناء الاحتراق. من الضروري مراعاة أعلى درجة حرارة تم تصميم المنتجات من أجلها. بالنسبة للوقود الصلب ، هناك حاجة إلى نماذج يمكنها تحمل 600 درجة ، للغلايات التي تعمل بالغاز ، 450 درجة كافية. بادئ ذي بدء ، أنها توفر التكيف مع مصيدة التكثيف.

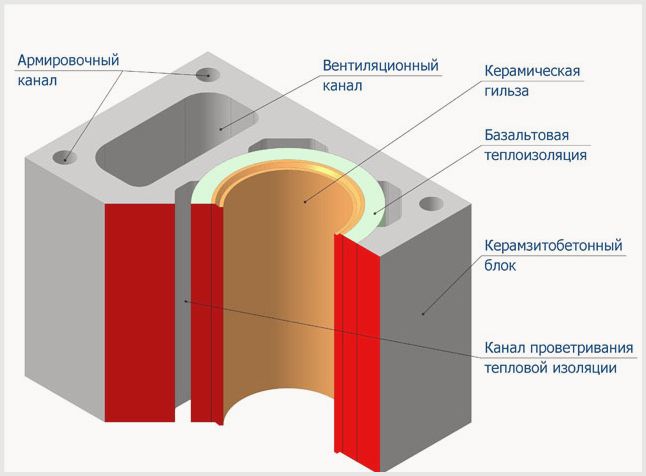

يتم تركيب الأنابيب الخزفية بشكل أساسي في البناء بالطوب أو في قوالب الطوب المجوفة. إذا كان لديهم فتحتان ، فإن أحدهما يستخدم للتهوية أو لإمداد الأكسجين لموقد بغرفة وقود مغلقة. الأنابيب معزولة بالصوف المعدني لتقليل ظهور الرطوبة وزيادة قوة الجر. يتم تحقيق النماذج في العلبة الفولاذية. يمكن وضعها في منتصف المنزل دون إنشاء قنوات متخصصة.

تتكون قناة المداخن من عناصر فردية يبلغ طولها 0.5-1 متر ، ويوجد في الجزء العلوي غلاف يوضع فيه القسم التالي. تتوفر خيارات مختلفة للمنتج:

1. 1. جولة للتركيب في الكتل الخرسانية. لديهم تجويف حيث يتم وضع الأنابيب والأسبستوس مانع التسرب. لتوصيل المكونات ، يتم وضع التركيبات في الثقوب.
2. 2. بزوايا قائمة للتركيب في البناء بالطوب. حجمها 20x20 سم.
3. 3. مع الجسم الصلب. الأنابيب متصلة بالمشابك.
4. 4. تصميم قطعة واحدة مع الأكمام. لديها قنوات تهوية ، يتم توفير فتحات لتركيب التركيبات أثناء التثبيت.

لا يمكن استخدام الأنابيب الخزفية لعادم الغاز بدون غلاف وعزل حراري. تمتص الرطوبة بقوة ، مما يتطلب وجود غلاف خارجي.

نظام تهوية في منزل خاص مع تدفئة بالغاز

تعتبر تهوية الإمداد بغلاية الغاز في منزل خاص ذات كفاءة عالية. وفقًا للقواعد ، يتم اختيار نظام التهوية وتخطيطه في مرحلة إعداد مشروع للمنزل. ولكن حتى مع وجود مبنى قيد التشغيل بالفعل ، لم يفت الأوان بعد لتجهيز التهوية. في المنازل الخاصة ، الأكثر شيوعًا هي التهوية (تبادل الهواء الطبيعي) والتزويد والتزويد وتهوية العادم. مع أي مخطط هناك عوامل فنية معينة.

يزيد صمام العادم من السحب

• يتم تثبيت الغلايات المثبتة على الحائط ، وفقًا للقواعد ، على الجدران الحاملة. يحتوي كل نموذج على نظامه الخاص للتخلص من منتجات الاحتراق (الطبيعية والميكانيكية).
• يتم وضع معدات الغلايات المثبتة على الأرض فقط على الأرض دون استخدام أي دعامات. تتم إزالة منتجات الاحتراق منه من خلال أنابيب عادم خاصة مثبتة طوليًا أو رأسيًا.
• تحسين المنزل باستخدام الهياكل البلاستيكية على فتحات النوافذ والشرفات يجعل التبادل الطبيعي للهواء غير فعال: يتم حظر كل من التدفق والعادم تمامًا. بالإضافة إلى أن قوانين الفيزياء تتوقف عن العمل في الصيف بسبب. يتم محاذاة تدفق الهواء درجة الحرارة داخل وخارج المبنى. لذلك ، فإن توريد وتوريد وتهوية العادم لغلاية الغاز في منزل خاص هي أفضل الخيارات لتنظيم تبادل الهواء. هنا تحتاج إلى العمل ضمن حدود الاكتفاء المعقول.
• تشغيل مروحة التدفق مناسب للمنازل متوسطة الحجم (حتى 300 متر مربع). في البيوت والمباني السكنية في الضواحي التي تزيد مساحتها عن 300 متر مربع ، لن تكون وظيفة تفريغ واحدة لنظام التهوية كافية ، لذلك من الأفضل استخدام طريقة العرض والعادم للتبادل.

أنواع تهوية غلايات الغاز

هناك طريقتان لتهوية غرفة غلاية الغاز - طبيعية وصناعية.

لضمان التهوية الطبيعية ، من الضروري عمل ثقب في الجدار المقابل للغلاية ووضع مجرى هواء بقطر 15 سم أو أكثر من خلال الفتحة ، وفقًا لحجم وقوة التركيب. يتم تنظيم تدفق الكتل الهوائية بواسطة صمام في الأنبوب. بسبب التدفق الطبيعي للهواء من الشارع إلى غلاية الغاز ، يتم دعم عملية الاحتراق. ومع ذلك ، لا يتم تحديث الهواء في الغرفة نفسها.

التهوية في غرفة المرجل هي الأسهل في التركيب والاستخدام ، ولكن لها عيوب كبيرة:

• لا يمكن استخدام النظام إلا للغلايات منخفضة الطاقة ؛
• لا يمكن التحكم في عملية سحب الهواء ؛
• مطلوب تهوية إضافية في غرفة بها غلاية غاز - فجوات بين الأبواب والجدار والنوافذ وما إلى ذلك.

خيار أكثر وظيفية لغلايات الغاز القوية هو التهوية القسرية ، والتي تتميز بتركيب عادم الهواء الاصطناعي. للقيام بذلك ، يتم تثبيت مروحة واحدة أو أكثر داخل أنبوب المدخنة ، اعتمادًا على قوة غلاية الغاز وعدد لفات الأنابيب وقطرها.

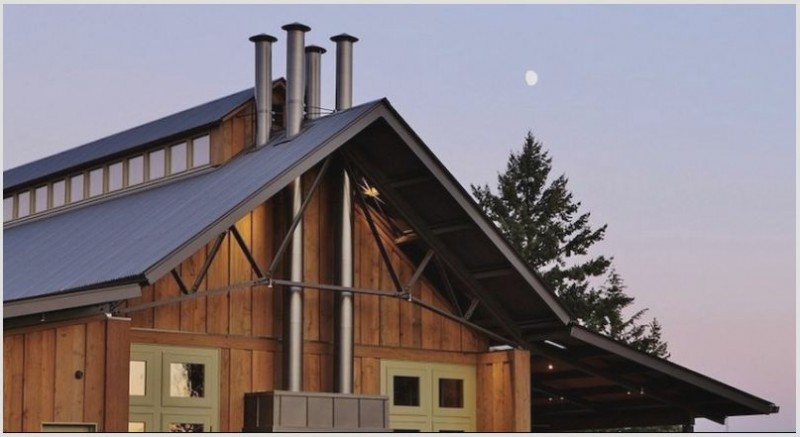

ماسورة العادم مصنوعة من الفولاذ المقاوم للصدأ

المداخن الفولاذية متوفرة في إصدارات مختلفة. يتم وضع أنبوب أحادي الجدار في البناء بالطوب. يتم استخدام مخطط مماثل أيضًا لترميم القناة التي تعمل مع غلاية تعمل بالوقود الصلب. يتم تجميعها من أقسام المصنع الجاهزة ، أي منها يتكون من قشرة خارجية وأخرى داخلية. يتم ملء الفراغ بينهما بمواد للعزل الحراري. هذه الهياكل مخصصة للتركيب في المنزل أو من الخارج. ليست هناك حاجة لقنوات بناء متخصصة.

لحماية الهيكل من العمليات المدمرة للحمض ، والتي تظهر من الكبريت الموجود في غازات العادم ، يتم استخدام معدن خاص غير قابل للصدأ. تكلفة الهياكل المماثلة أعلى من تكلفة المباني المصنوعة من الطوب والسيراميك ، لكن لها صفات جيدة كبيرة. يتم تركيبها من بعض الوحدات ، الجدران ناعمة وسلسة تمامًا ، سهلة التنظيف ، وليست عرضة لتراكم المكثفات. لا يتطلب الوزن الخفيف جهازًا أساسيًا. لتنظيف القنوات الموجودة بالداخل ، يتم تفكيكها إلى أجزاء مكونة.

المادة غير قابلة للاشتعال ، وسوف تتحمل درجة حرارة الدخان الخارج. تأخذ معدات المصنع في الاعتبار الشراء المتوقع من المحملات والأكواع ، مما يجعل من الممكن إنشاء أي تكوين بالزاوية المطلوبة. لا يتطلب صنع مدخنة في منزل مبني بالفعل تعديلات جدية ، حتى لو لم يكن ذلك متوقعًا من قبل المشروع. يمكن تركيبه على الحائط. يتم تحديد قطر القناة الداخلية لتتناسب مع حجم الفتحة لمخرج غلاية الغاز.

يؤدي الوضع الخارجي للهيكل أحادي الجدار إلى تكوين عالي جدًا للمكثفات ، مما يتداخل مع السحب الطبيعي. لتجنب العواقب السيئة ، يتم وضعها في قناة من الطوب أو يتم استخدام نموذج شطيرة مع عزل حراري. من أجل تقليل تكلفة هذه المنتجات ، إلى جانب الفولاذ المقاوم للصدأ ، يتم استخدام الفولاذ المطلي بالزنك. الأنبوب الداخلي بسمك 0.5 - 0.6 مم. تعتبر الأجهزة ذات المرحلتين أكثر اقتصادا من الأغطية المعدنية الأخرى بسبب العزل الحراري الجيد ، فهي لا تتطلب إنشاء قناة خارجية من الطوب.

يتراكم عمود التهوية بهذا الترتيب:

• تبدأ من الجزء السفلي ، وتركيب أنبوب واحد في آخر ؛
• تشير إلى عدد كبير من فتحات التخفي ؛
• يتم تثبيت حوامل التثبيت على الحائط بعد 1.5 متر ؛
• لا يمكن أن يزيد طول المقاطع الأفقية عن متر واحد بدون تهوية ميكانيكية.

عند شراء نموذج مزدوج الدائرة ، يتم الانتباه إلى مادة الأنابيب. بالنسبة للداخل ، يُسمح فقط بالفولاذ المقاوم للصدأ ، والمعدن المجلفن غير مناسب

عند درجة حرارة تزيد قليلاً عن 400 درجة ، تبدأ في التأكسد ، وتظهر أبخرة سامة. الرطوبة العالية تفاقم الوضع.من السهل جدًا صنع تصميم مشابه بيديك. للعزل ، يتم استخدام الصوف القائم على البازلت ورمل الطين الممتد والبولي يوريثين.

تركيب غطاء الغلاية

يمكن تركيب أنابيب العادم لغلايات الغاز بشكل مستقل. في هذه الحالة ، يجب توخي الحذر الشديد وفحص ضيق التوصيلات بعناية. لتثبيت تهوية العادم ، ستحتاج إلى:

• مروحة مع صمام فحص
• بنية؛
• مجرى بقطر مناسب.

باستخدام ثقب ، يتم عمل ثقوب عند نقطة دخول الأنبوب إلى الحائط. ثم قم بتوسيعه إلى الحجم المطلوب وأدخل الأنبوب. يتم تثبيت مروحة فيه. يتم تفجير جميع اللحامات والشقوق باستخدام الرغوة المتصاعدة. يتم تثبيت Lattice أخيرًا لإعطاء الهيكل مظهرًا كاملاً.

يتم تركيب تهوية الإمداد وفقًا لمبدأ مماثل ، يجب أن تعمل المروحة فقط في الاتجاه المعاكس. يتم إجراء الاختبار في غرفة مغلقة باستخدام قطعة من الورق توضع على مدخل قناة التهوية. مع الجر الجيد ، يجب أن تلمس الشبكة. إذا كان هناك انسداد أو تم إجراء التثبيت بشكل غير صحيح ، فسوف تسقط ورقة على الأرض.

تركيب مدخنة لغلاية تعمل بالغاز وتهوية بنظام تسليم المفتاح في إطار منزل.

شاهد هذا الفيديو على موقع يوتيوب

الحسابات اللازمة

يعد الحساب الدقيق والمختص للتهوية مرحلة مهمة في تصميم نظام التدفئة. تأخذ الحسابات الهندسية المهنية في الاعتبار أبعاد غرفة الفرن والخصائص التقنية وموقع تركيب الجهاز. تصميم غرفة المرجل في منزل خاص أسهل. تحتاج إلى تحديد المعلمات التالية:

• الأبعاد الهندسية للغرفة (الطول ، العرض ، الارتفاع).
• معدل تدفق الهواء. يجب ألا تقل عن 1 م / ث.
• معامل تضخيم تبادل الهواء بسبب الاختلاف بين الارتفاع المسموح به للغرفة (6 م) وقيمته الفعلية.

بعد تحديدها ، من الممكن حساب القطر الأمثل لقنوات الإمداد والعادم لنظام التهوية. بالنسبة لغرفة ذات أبعاد 4 × 3 × 2.8 م (الطول والعرض والارتفاع) ، تبدو الحسابات على هذا النحو.

1. بضرب معلمات الغرفة ، يتم حساب حجمها. إنها تساوي 33.6 م 3.
2. يتم تحديد معامل الزيادة في تبادل الهواء لغرفة المرجل: (6 - 2.8) * 0.25 + 3 = 3.8.
3. تم العثور على حجم الهواء الذي يجب استبداله خلال ساعة: V \ u003d 3.8 × 33.6 \ u003d 128 m³.
4. يتم حساب مساحة المقطع العرضي للقناة ، والتي يجب أن تحتوي على تهوية عادم في غرفة المرجل في الكوخ ، بالصيغة: F = 128/3600 = 0.035 متر مربع.
5. يتم تحويل قيمة المساحة الناتجة إلى قطر ، حيث يتم استخدام أنابيب التهوية الدائرية في الممارسة العملية: D = 2 sqrt (S / π) = 211 mm.

تركيب DIY

يتضمن الترتيب المختص لنظام تهوية غرفة المرجل ثلاث مراحل إلزامية: إعداد مشروع تقني وتركيب المعدات واختبار الأداء. عند التخطيط ، يؤخذ في الاعتبار أداء وحدة التهوية وطول مجاري الهواء وإخراج الحرارة للغلاية. عند تركيب مجاري الهواء ، يجب أن نتذكر أن موقعها يعتمد على نوع تبادل الهواء المستخدم. يجب تركيب الأنابيب الأفقية فقط في أنظمة الهواء القسري. علاوة على ذلك ، يرتبط طولها بسعة المعدات المركبة. على أي حال ، يجب أن تكون القنوات مستقيمة ، بدون انحناءات أو منعطفات. يُسمح بتجهيز الأنظمة الطبيعية فقط بمناظر هوائية عمودية ، لا يمكن أن يقل طولها عن 3 أمتار.

بعد الانتهاء من تركيب نظام التهوية والتدفئة لمنزل خاص ، من الضروري التحقق من أداء جميع عناصره الوظيفية. يجب التأكد من عدم وجود تسرب لسائل التبريد ، والضغط العكسي وفقدان الحرارة ، وقياس كفاءة المرجل وتركيز أول أكسيد الكربون في الفرن. لضمان موثوقية القياسات ، يجب إجراؤها بعد 24 ساعة فقط من بدء التسخين وتبادل الهواء.من أجل زيادة أمان بيت الغلاية وإزالة منتجات الاحتراق منه بشكل فعال ، من المفيد أيضًا استخدام تهوية الحريق ونظام خاص للتحكم في الدخان.

الأسعار

عند تثبيت نظام تهوية جاهز ، فإن تكلفة الإعداد المؤهل لوثائق المشروع لغرفة المرجل وأعمال التركيب تعتمد على حجم المنزل ونوع وخصائص معدات التدفئة المستخدمة ونوع تبادل الهواء والأتمتة وما إلى ذلك. يبلغ متوسط ​​تنفيذ الخدمة الأولى 55 روبل لكل 1 متر مربع ، وسيكلف التثبيت المباشر في مبنى بمساحة 100-800 متر مربع 25000 - 33000.

الخصائص التقنية الرئيسية وأسعار وحدات مناولة الهواء الأكثر شيوعًا:

اسم النموذج	الأعلى. استهلاك الهواء ، متر مكعب / ساعة	طاقة السخان ، كيلوواط	الأبعاد ، مم	السعر روبل
GlobalVent Economy-300	400	2,7	220x640x435	35 300
2vv Alfa-C-20VS-DP-2	2000	32,8	618 × 468 × 1200	172 300
A-Clima ARL BOX 2،5	1970	34	1500x800x370	106 200
GlobalVent Economy-1500	1900	11,1	390 × 770 × 635	63 900
A-Clima Arl Box 1.5	1635	28	1270 × 670 × 370	103 900
DVS OTA 160/5000	376	5	490 × 1000 × 490	42 500

المتطلبات الأساسية للتهوية

في أغلب الأحيان ، يتم تثبيت غلايات أنظمة التدفئة في الأكواخ في غرف منفصلة - غرف الغلايات. في بعض الأحيان يتم إنشاء ملحقات خاصة لهم. بالإضافة إلى معايير السلامة من الحرائق ، يجب استيفاء متطلبات التهوية لضمان تدفق الهواء النقي إلى الفرن وإزالة منتجات الاحتراق في الوقت المناسب. يخضع إجراء تبادل الهواء في الغرف التي تحتوي على أنواع مختلفة من الوقود العضوي لقواعد وقواعد الدولة (SNiP). في حالة عدم الامتثال ، لن تمنح السلطات الإشرافية الإذن بالعمل.

ليس من المستغرب أن تكون متطلبات تهوية منزل غلاية الغاز في مبنى سكني هي الأكثر صرامة. في هذه الحالة ، بالنسبة للمقيمين ، فإن الخطر ليس فقط منتجات الاحتراق الضارة ، ولكن أيضًا الوقود نفسه - الغاز. يتم وضع ظروف أكثر ليونة لتركيب غلايات الغاز منخفضة الطاقة (حتى 30 كيلو واط). بالنسبة لهم ، ليس من الضروري تخصيص غرفة منفصلة ، يمكن تثبيتها في منطقة سكنية ، على سبيل المثال ، في المطبخ. المعايير المتعلقة بمعدات الغاز مناسبة تمامًا للغلايات التي تستخدم أنواعًا أخرى من الوقود.

عند تثبيت التهوية ، اتبع القواعد:

1. لا يُسمح بأن يكون ارتفاع الأسقف في غرفة معدات التدفئة أقل من 6 أمتار. نظرًا لأنه من الصعب فعليًا تلبية هذا المطلب في المنازل الخاصة ، فمن الممكن حل المشكلة عن طريق زيادة كثافة التهوية في غرفة المرجل. يجب تعويض كل متر من الارتفاع المفقود عن طريق زيادة تبادل الهواء بنسبة 25٪.

2. بالإضافة إلى ذلك ، وفقًا لـ SNiP ، يجب توفير تهوية في غرف الغلايات لضمان الاستبدال الكامل لثلاثة أحجام من الهواء في الغرفة خلال ساعة واحدة. هذا لا يأخذ في الاعتبار الحجم المطلوب لضمان احتراق المرجل.

3. إذا لم تستطع التهوية الطبيعية التعامل مع استبدال الهواء في غرفة المرجل ، فسيكون من الضروري تركيب نظام من النوع القسري.

أنواع مجاري العادم للغلايات التي تعمل بالغاز

تحتوي المدخنة الكلاسيكية المصنوعة من الطوب على كتلة مناسبة ؛ أولاً وقبل كل شيء ، يتم ترتيب أساس قوي تحتها. من الأفضل حساب ذلك في مرحلة بناء منزل ، لكن في بعض الأحيان يتعين عليك تجهيز المباني القديمة بها. الأسطح بالداخل ناعمة.

هيكل العادم الفولاذي المقاوم للصدأ يقاوم الهجوم الكيميائي والميكانيكي. يتم ترتيبها وفقًا لمبدأ الشطيرة: يتم وضع أصغر في أنبوب قطره أكبر. الفراغ بينهما مليء بمواد غير قابلة للاحتراق - الصوف الحجري. يوصي المصنعون بمجموعة متنوعة من طرز الأجهزة.

تتكون المدخنة الخزفية من بعض الكتل التي يتم تركيبها في إطار خرساني. النظام مزود بعزل حراري ، لذلك فهو لا يخاف من تقلبات درجات الحرارة. إنه قوي ، لا يخاف من النار والرطوبة. أثناء التثبيت ، يلزم توصيل الوحدات بجودة عالية.

وصلة الغاز والمدخنة. فيلم - 22

في غطاء محوري ، يتم وضع مجرى التهوية الأصغر في منتصف الأكبر. في وقت واحد ، يتم توفير الهواء اللازم للحفاظ على عملية الاحتراق ، وتتم إزالة منتجات الاحتراق بطريقة أخرى. يتمتع النظام بخصائص جيدة للسلامة ، والود البيئي ، ويزيد من كفاءة سير عمل المعدات.

يعتمد اختيار أنبوب المداخن على الموقف المحدد. يجب أن يتوافق أي أنبوب عادم لغلاية الغاز مع معايير SNiP. يجب مراعاتها من التصميم إلى التثبيت ، نظرًا لأن التصميم الذي تم تسليمه بشكل غير صحيح يهدد سلامة الأشخاص. المنتجات تخضع للمتطلبات التالية:

• الجر الجيد ، مما يوفر إزالة كاملة لغازات العادم ؛
• مقاومة درجات الحرارة العالية
• عدم نفاذية مفاصل العناصر الفردية ؛
• وجود جامع مكثفات لإزالة السائل.

في الهياكل ذات المنعطفات ، يتم تثبيت الفتحات في مثل هذه الأماكن للفحص والتنظيف. يجب ألا يزيد طول الفروع الجانبية عن متر واحد ، والحد الأقصى لعدد المنعطفات هو ثلاثة. لا يُسمح بتوصيل العناصر الفردية في مكان ممر الأرضية. ترك فجوة مقدارها 5 سم بين الأنبوب وسطح غير قابل للاشتعال ، وإذا كان هناك خطر حريق - 25 سم أو أكثر. يجب أن ترتفع المدخنة فوق حافة السطح من أجل السحب الجيد. يوفر غطاء المحرك تهوية طبيعية للغرفة.

لتثبيت نظام قسري ، يتم استخدام مروحة مجاري الهواء. تستهلك الطاقة الكهربائية ، لذلك لتوفيرها ، يتم تثبيتها حصريًا على العادم أو التدفق. يتم وضع القضبان من طرفي الأنبوب لسد الطريق أمام القوارض والأشياء الخارجية. ستتيح الأتمتة إمكانية تشغيل الجهاز مع بدء تشغيل الغلاية.

أنواع أنابيب العادم وخصائصها

يتم حساب قطر وارتفاع الغطاء مع مراعاة العوامل التالية:

• قوة السخان أو المرجل ؛
• فرق درجة الحرارة بين الهواء الخارجي وغازات العادم ؛
• كمية غازات العادم المراد إزالتها ؛
• الميزات التكنولوجية لمعدات تسخين الغاز.

بالإضافة إلى ذلك ، تعتبر المادة التي تُصنع منها الأنابيب لاستخراج غلاية أو عمود غاز مهمة.

يستطيعون:

• درجات الفولاذ المقاوم للصدأ 304 ، 310S ، 316 ، و 316 L ؛
• الصلب مع طلاء المينا.
• الألومنيوم.

لتصنيع غطاء المحرك ، يتم استخدام الفولاذ الخاص ، ويتم تطبيق المينا المقاومة للحرارة كطلاء ، والذي لا يتصدع أثناء التشغيل عند تعرضه لدرجات حرارة عالية. العيب الرئيسي للمداخن المعدنية هو تكوين المكثفات مع اختلاف كبير في درجة الحرارة بين داخل وخارج الهيكل ، لذلك يتم عزلها بالسخانات.

يجب أن تكون مواد العزل الحراري مقاومة للحريق ، لذا فإن أفضل خيار هو استخدام الصوف المعدني.

يمكن أيضًا أن يكون أنبوب تهوية الغاز الفولاذي مزودًا بعزل داخلي مصنوع في المصنع. تتميز هذه المنتجات بقوة عالية وعمر خدمة طويل.

هناك خيار آخر لإزالة منتجات احتراق الوقود أثناء تشغيل معدات الغاز وهو مدخنة متحدة المحور ، وهي عبارة عن هيكل ثنائي الأنابيب. يعمل أحدهما على إزالة غازات العادم ويقع داخل الآخر ، وهو مصمم لسحب وتحريك الكتل الهوائية إلى الموقد. يأتون من الشارع ، لذلك يمكن تركيب معدات تسخين الغاز مع مدخنة متحدة المحور في أي غرفة.

بالنسبة إلى السخان ، لا يقتصر اختيار أنابيب التهوية على الهياكل الصلبة. المدخنة المموجة ليست أقل شأنا من الخصائص التقنية للمداخن الصلبة ، فهي توفر المسودة اللازمة وتزيل غازات العادم بشكل فعال. بالإضافة إلى ذلك ، فهو مرن يتجنب الانتقالات واستخدام العناصر المتصلة.

غطاء السخان المموج خفيف الوزن وسهل التركيب ومقاوم للتكثيف. إنه مصنوع من رقائق معدنية متعددة الطبقات وأسلاك فولاذية ، والتي تعمل كإطار. إذا لزم الأمر ، يتم تمديد الأنبوب المموج إلى الطول المطلوب.
