فرن Buleryan مع مبدأ تشغيل دائرة المياه ، إيجابيات وسلبيات
هذا التصميم ليس فقط مزيجًا ناجحًا من موقد وعاء مع موقد خشبي طويل الاحتراق. إذا لم يكونوا قادرين في السابق على تدفئة غرف منفصلة ، فإن الاتصال بدائرة المياه فتح إمكانية تدفئة منازل بأكملها ، بدلاً من الغرف الفردية.

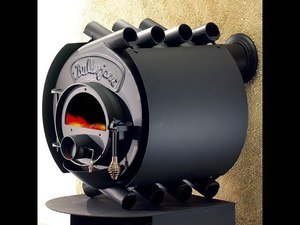

شكل فرن البيريان يشبه البرميل الدائري الكبير. تنقسم داخليا إلى قسمين. تم تصميم الجزء السفلي من جسم الفرن للاشتعال وحرق الحطب. هناك تتشكل درجة حرارة عالية وتتركز الحرارة.
بعد احتراق الحطب ، ترتفع الغازات إلى الجزء العلوي من العلبة. يوجد في وسط الفرن أنابيب منحنية ملحومة فيه ، أو كما يطلق عليها ، أنابيب نصف قطرها.
أنها توفر الحمل القسري ، أي تحريك الحرارة لتسخين الهواء وتوزيعه بالتساوي في جميع أنحاء المكان.
تصميم الموقد يجعل الأنابيب تلائم الفرن بإحكام بالحطب ، وتلفه بنسبة 70٪. يلعبون دور المبادل الحراري أو السخان ، لأن كل الحرارة من غرفة الاحتراق تذهب لتسخين المبرد في الأنابيب.
يوفر مشعب الضغط المركب بشكل خاص الضغط المناسب لتحريك السائل بالإضافة إلى دورانه الطبيعي.
وبالتالي ، فإن المبادئ الأساسية للعملية هي نقل الحرارة ونقل الحرارة والحمل الحراري. على عكس موقد وعاء الطعام المشهور ، لا يسخن سطح الفرن. مما يعني الحفاظ على الأكسجين.
نظام مع مشعات
تصميم الغلاية بدائرة مائية مطابق لمصراع الثيران. فقط ليس الهواء الذي يسخن هنا ، ولكن الماء أو التجمد. يتم التداول بطريقة طبيعية أو قسرية. يتم توفير المبرد السائل إلى النقطة العليا من النظام ، ويذهب إلى المشعات ، ثم على طول خط العودة إلى الموقد ، حيث يتم تثبيت صمام تصريف.
عند ترتيب مثل هذا النظام ، يمكن تركيب الوحدة في أي مكان في المبنى حيث يمكن إزالة المدخنة.
من المهم مراعاة الحد الأدنى للمسافة إلى الحائط - 0.5 متر. بالنسبة لدائرة المياه ، من الأفضل استخدام أنابيب البولي بروبيلين المقواة التي لا تتشوه بسبب درجات الحرارة المرتفعة
كفاءة Buleryan بالمقارنة مع تسخين الغاز
قبل شراء أي معدات تدفئة ، عليك التأكد من أنها ستكون مفيدة للمالك المحتمل. تقدم المتاجر الآن عددًا كبيرًا من الغلايات ذات التصميمات الممتازة. لكن تشغيلها مكلف للغاية. لذلك ، من الضروري العثور على نموذج التثبيت هذا الذي يتمتع بمظهر جمالي ، وغير مكلف ، ولا يتطلب تكاليف مالية كبيرة من المالك أثناء التشغيل.
الخصائص الإيجابية
- يوفر استخدام مواقد Buleryan تدفئة سريعة وموحدة لمنطقة كبيرة. إذا كان التركيب مزودًا بدائرة مائية ، فإن الطاقة الحرارية المتولدة يتم نقلها بسهولة حتى إلى الغرف الموجودة في الطابقين الثاني والثالث.
- هذا النموذج صغير.
- بعد التثبيت ، يتم تزويد المالك بسهولة الاستخدام. عملية التثبيت ليست صعبة للغاية. ومع ذلك ، فإن جهاز المدخنة ضروري ، ومن الأفضل دعوة صانع موقد محترف.
- مقارنة بالأفران التقليدية ، يستهلك هذا الفرن وقودًا أقل أثناء التشغيل. سيكون الحمل الكامل واحدًا كافيًا لمدة 12 ساعة من تشغيل المصنع.
سلبيات بوليريان
عند استخدام هذا الموقد ، يمكن فقط تحميل الحطب الذي يحتوي على نسبة منخفضة من الرطوبة في غرفة الاحتراق. من المستحسن استخدام تلك الأنواع من الأشجار التي لا تشكل راتنجات أثناء الاحتراق.
أثناء التشغيل ، لا يتم استخدام غازات المولد الناتجة في مثل هذه النماذج بشكل كامل. في غرفة الاحتراق ، يحدث احتراقها بحجم أقل من 70 ٪ ، لذلك لا يمكن تسمية هذا الفرن بالكمال.
عند أداء العمل في بناء المدخنة ، يجب إيلاء اهتمام خاص لعزل الأنبوب. إذا لم يتم ذلك ، فسيحدث مكثف أثناء تشغيل الجهاز ، مما يقلل من كفاءة البوليريان
في معظم الحالات ، تكون هذه المواقد مصنوعة من المعدن.لذلك ، يجب وضع حماية مناسبة على بعد متر من التثبيت. إذا كان موقع المرجل هو الزاوية عند تقاطع جدارين ، فأنت بحاجة إلى التفكير في حمايتهم. لا يمكن وضعها بالقرب من الجدران. هذه مشكلة كبيرة للمساحات الصغيرة. 20 سم هي أقصى مسافة مسموح بها من هذه الوحدات إلى الحائط.
إذا كنت ترغب في توفير مساحة ووضع الموقد بالقرب من الحائط قدر الإمكان ، فسيتعين عليك غلقها بألواح معدنية طويلة تتجاوز ارتفاع الموقد. يُنصح بتركيب عازل بازلت بين الجدار والصفيحة. عند القيام بذلك ، ستؤدي الشاشة المعدنية وظيفتين في وقت واحد - لحماية النظام من التسخين والعمل كمصدر إضافي للحرارة.
هناك شيء آخر يجب أن تكون على دراية به. يتعلق الأمر بميزات تصميم الفرن. أثناء تشغيل الوحدة ، يدخل الغبار إلى فتحات الأنابيب. أثناء تشغيل الفرن ، تنشأ درجة حرارة عالية تحرق كل شيء في طريقه. عند استخدام بوليريان ، قد تحدث رائحة كريهة. بالإضافة إلى ذلك ، تظهر أيونات موجبة الشحنة في الهواء بالقرب من الفرن. إنها تجذب جزيئات الأوساخ الموجودة داخل جسم الإنسان. إذا كانت فيروسات البرد هي السائدة في الغرفة ، فإن خطر إصابة الأشخاص الأصحاء بالمرض مرتفع. لذلك ، لتجنب ذلك ، من الضروري تهوية الغرفة بانتظام ، وكذلك إجراء التنظيف الرطب مرتين في اليوم.
ميزات المعدات مع دائرة مائية
هناك عدد من المزايا التي لا يمكن إنكارها مميزة لأي فرن. بوليريان ليس استثناء. تعتمد فعالية استخدام هذا الجهاز بشكل كبير على:
- في أي غرفة سيتم تثبيته ؛
- ما هي النفقات التي يرغب المالك في تحملها.
يجب أن يكون مفهوما أن أسعار هذه التركيبات مرتفعة للغاية. بالإضافة إلى ذلك ، أثناء العملية ، عليك أيضًا أن تتحمل تكاليف باهظة.
الملامح الرئيسية لـ Buleryan مع دائرة مائية:
- يوجد في تصميم الفرن غرفة احتراق غازية أعلى غرفة الاحتراق ؛
- الفرن مجهز بأبواب مغلقة بإحكام ؛
- يزيد الغلاف الذي تم تجهيز هذا الجهاز به من الحمل الحراري لكتل الهواء الساخن ؛
- لا يتم توفير مقلاة الرماد في مثل هذه الأفران.
يختلف Buleryan عن الأنواع الأخرى من الأفران من حيث أنه يحتوي على ترتيب خاص للأنابيب. نتيجة لذلك ، يزداد نقل الحرارة عند استخدام هذا الجهاز. يدخل الهواء البارد إلى أدنى أنبوب. عندما يتم تسخينه إلى درجة حرارة معينة ، فإنه ينتشر في جميع أنحاء الغرفة.
تجدر الإشارة إلى أنه على عكس الأنواع الأخرى من معدات تسخين المساحات التي تعمل بالحطب ، فقد تم التفكير في تصميم البوليريان بالتفصيل. في غرفة الاحتراق ، أثناء تشغيل الفرن ، لا يتم حرق الحطب فحسب ، بل يتم أيضًا حرق منتجات الاحتراق. لذلك ، من أجل خلق درجة حرارة مريحة في الغرفة ، يمكن للمالك استخدام الوقود الطبيعي إلى الحد الأدنى.
المزايا والميزات
أفران التسخين Buleryan لها مجموعة متنوعة من التكوينات والأحجام ، مما يسمح لك بتسخين ما يصل إلى 1100 متر مكعب من المساحة دون أي مشاكل. العثور على النموذج المناسب ليس بالأمر الصعب. يُنصح إلى حد كبير باستخدام هذه المعدات لتدفئة المنزل ، كما يتضح من النقاط التالية:
- أمان. لا يسخن فرن التسخين من هذا التكوين حتى توهج معدني ، ولا يحرق الأكسجين.
- يتم التدفئة بالتساوي على مساحة المنزل بأكمله.
- سرعة التسخين. يمكن لموقد Buleryan من أي تكوين تسخين حتى غرفة كبيرة بسرعة كافية.
برينيران مع دائرة المياه
تشغيل الفرن مستقل - يعمل بالوقود ، لا يستخدم الغاز ولا الكهرباء.
صيانة الفرن ليست عملية شاقة ، لأن كمية الرماد صغيرة جدًا.
يمكن أن تؤدي شحنة واحدة من الوقود إلى تشغيل الفرن لمدة 8-12 ساعة بدون بطانة إضافية.
يمكن التحكم في عملية التسخين.
يوفر احتراق الغاز في غرفة منفصلة كفاءة بنسبة 85٪.
لكن أفران Buleryan ذات الدائرة المائية لها ميزات أخرى لا ينبغي نسيانها أثناء تشغيلها:
- يجب تجفيف حطب الموقد جيدًا. من الأفضل أيضًا استخدام الصخور التي لا تصدر راتنجات.
- عند تجهيز المدخنة ، من الضروري إنتاج عزل عالي الجودة للأنبوب. خلاف ذلك ، قد يحدث تكاثف. كل هذا يقلل من انتقال الحرارة.
- في غرفة الاحتراق الثانية ، لا تحترق الغازات تمامًا.
- المسافة بين الفرن والجدران والتي يجب ألا تقل عن نصف متر لتلبية شروط السلامة من الحرائق. هذه مشكلة كبيرة إلى حد ما بالنسبة للمنازل الصغيرة. بطريقة ما ، تسمح لك كسوة الجدران بحل هذه المشكلة. بجانبه يقع التثبيت ، مع المعدن باستخدام عازل البازلت. أولاً ، يتم تغليف الجدار بالعزل ، ثم يتم تثبيت الصفائح المعدنية. سيضمن ذلك ليس فقط السلامة من الحرائق في الغرفة ، بل سيعزز أيضًا تأثير نقل الحرارة. في هذه الحالة ، المسافة القصوى المسموح بها هي 20 سم.
- يعتبر الغبار والأوساخ مشكلة أخرى مهمة في أفران Buleryan. يتم حرق الغبار الذي يدخل الأنابيب عند درجة حرارة عالية جدًا ، مما يؤدي إلى تكوين رائحة كريهة. وبما أن ظهور الغبار في الأنابيب أمر لا مفر منه ، فإن الرائحة الكريهة أثناء تشغيل الفرن تكون كذلك. أيضًا ، الأوساخ ، التي تجذبها الأيونات الموجبة التي تتشكل بالقرب من الموقد ، تنتشر عبر الغرف لتدخل جسم الإنسان. هذه هي الطريقة التي تنتشر بها الأمراض الفيروسية المختلفة. لذلك ، في المنازل التي يتم تسخينها باستخدام هذه المواقد ، من الضروري القيام بالتنظيف الرطب في كثير من الأحيان ، وبالتالي الحفاظ على تهوية جيدة.
ربما يكون موقد الحمام من هذا الطراز جهازًا مثاليًا للتدفئة في غرفة البخار الخاصة بك ، لذا تحقق من مقالة مواقد الساونا Buleryan (Breneran).
عند اختيار فرن تسخين Buleryan بدائرة مائية ، يجب الانتباه ليس فقط إلى تكوينه ، ولكن أيضًا إلى مادة الباب. إنها مصنوعة من المعدن
وكذلك الزجاج. بالطبع ، يبدو الزجاج مثيرًا للإعجاب ، لكن أثناء تشغيل الفرن ، لا يحمل أي شيء سوى الغبار والأوساخ المجمعة. إذا كانت عملية الحرق مرئية من خلالها ، فعندئذٍ فقط في اللحظة الأولى التي يتم فيها إشعال الحطب. بالإضافة إلى ذلك ، يزيد الباب الزجاجي بشكل كبير من تكلفة الهيكل بأكمله.
تركيب الفرن
اختر مقعدًا
عند الانتهاء من تركيب الفرن ، يجب توصيله بنظام التدفئة. عند القيام بأعمال التثبيت ، ينصح الخبراء باستخدام الأنابيب مع طبقة من التعزيز. يؤدي استخدام هذه المنتجات إلى القضاء على تشوهها عند تعرضها لدرجات حرارة عالية. بالإضافة إلى ذلك ، فهي الأنسب لنظام التدفئة هذا.
عند اكتمال تركيب عناصر نظام التدفئة ، يتم تنفيذ إجراء مثل اختبار الضغط. ثم يتم ملء النظام بأكمله بالماء. بعد ذلك ، يمكن تشغيل الفرن ، وبعد ذلك يجب مراقبة تشغيله. في حالة عدم حدوث أخطاء أثناء التثبيت ، سيعمل الجهاز بشكل صحيح دون التسبب في مشاكل للمالك.
ولكن حتى عند استخدام هذه المعدات في المنزل ، لا ينبغي لأحد أن ينسى السلامة. للقيام بذلك ، يجب معالجة الجدار الذي سيتم تركيب الفرن بالقرب منه بمواد مقاومة للحريق. يتم تطبيقه على سطح الجدار فوق أعلى نقطة للفرن بمقدار 1 متر.
تعليمات خطوة بخطوة
يعتمد ضيق الغرفة على جودة اللحامات ، لذلك يجب على الحرفي عديم الخبرة ممارسة وفحص المواد للتأكد من قابليتها للحام. كأساس ، يمكنك أخذ رسومات فرن صغير لغرف المرافق الصغيرة وزيادة الحجم المطلوب.
قطع الأجزاء وتشكيل الفراغات
نقطع 8 قطع من الأنبوب بطول 1 إلى 1.5 متر ونقطع شرائط من الصفائح ذات الشقوق نصف الدائرية في النهايات.
نثني مجاري الهواء بزاوية 80 درجة تقريبًا. نثني الشرائط المعدنية تحت نفس الدرجة.
التجميع واللحام

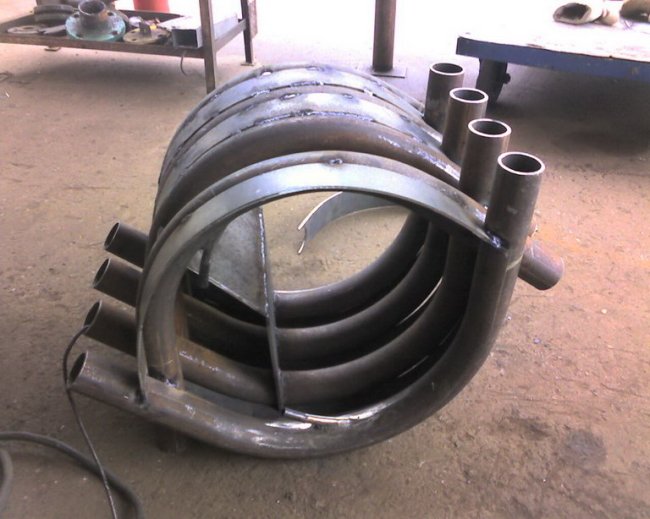

نضع أنابيب الحمل المنحنية مع جزء المخرج للخارج في نمط رقعة الشطرنج ، بدءًا من الجدار الخلفي إلى المخرج إلى المستوى الأمامي. من أجل الاستقرار ، نضع قضبان خشبية بينهما. قم بمحاذاة الهيكل. نحن ننتزع مع اللحامات الموضعية عند التقاطعات.
نقوم بلحام البليت أفقياً في الجزء الداخلي من الجسم. لإزالة نواتج الاحتراق ، من الأفضل عمل شبكات من نصفين متصلين بزاوية. أولاً ، نلتقطه بإتجاه نقطة ، ثم نمر بالمستوى بأكمله بخط متوازي. نقوم بإدخال شرائط فولاذية مثنية بين الأنابيب ولحامها.
الجدران الأمامية والخلفية
تحتاج أولاً إلى عمل نمط. نعلق الورق المقوى على الجدار الجانبي ونضع دائرة حوله بقلم رصاص. على طول الكنتور نقطع جزءًا من الصفائح المعدنية. قمنا بقطع نافذة تحميل بقطر نصف الجدار عليها ، مع تحويل المركز قليلاً إلى أسفل المحور. قمنا بلحام شريط بعرض 40 مم حول محيط النافذة من الخارج للحصول على "طوق" قصير.
نصنع الجدار الخلفي بطريقة مماثلة. يتم قطع فتحة مقابلة لقطر أنبوب المخرج في الجزء العلوي من الدائرة. نقوم بإدخال قطعة على شكل حرف T من أنبوب 100-110 مم بصمام فيه ، ونقوم بتوصيله بالجسم. نضع الجدران في أماكنهم.
باب
باب الفرن عبارة عن أسطوانة قصيرة يجب وضعها بدقة على "الطوق" ، بحيث تسقط في الفجوة بين الحلقات الخارجية والداخلية. لزيادة الختم بين الحلقات ، تحتاج إلى قيادة حبل الأسبستوس.
في الفراغ ، قمنا بقطع فتحة للمنفاخ ، ولحام الأنبوب بصمام الخانق. يمكن عمل المخمد عن طريق قطع جدران الأنبوب على طول المحاور. نأخذ دبوسًا ، ونلحم قرصًا مسطحًا عليه ، وندخله في ثقب الأنبوب. من الداخل ، نقوم بتركيب شاشة عاكسة للحرارة نصف دائرية على فواصل معدنية. نعلق الباب على المفصلات ونجهز القفل. نصنعها من قصاصات من ورقة. يمكنك شراء الأجزاء الجاهزة.
من أجل وضع الموقد على ارتفاع كافٍ من الأرض ، نثني الأرجل من البقايا ، ونلحمها في الجسم في الأماكن الموضحة في الرسم. بعد التنظيف والطحن التجميلي للسطح ، الهيكل جاهز للتركيب.
Buleryan مع سترة المياه
يتجلى تعديل جديد بدائرة مائية في توصيل الأنابيب بنظام تسخين المياه من الأعلى - إلى مصدر المياه ، وأسفل - إلى مشعب الإرجاع.
وبالتالي ، فإن الموقد ، كعنصر تسخين ، يتلقى الماء أو فرصًا إضافية لتوزيع الحرارة من خلال حركة الماء الساخن من خلال الأنابيب التي تطوق مساحة المعيشة.
يمكن مقارنة Buleryan بغلاية تعمل بالوقود الصلب ، ولكن بدون نظام أوتوماتيكي. يسمح تصميم الموقد بتوصيل العديد من دوائر المياه لتحقيق أقصى تسخين للغرف المختلفة.
بسبب دوران المياه النشط في المشعات المتصلة ، يحدث تدفئة مثالية للمنازل الريفية. أكواخ أو أكواخ.
Buleryan Aqua هو تعديل لموقد Buleryan الجيد ، حيث تعمل سترة الماء على تحسين الأداء العام. ترتبط أفران هذه المجموعة بنظام التدفئة ، حيث يوجد في الجزء العلوي منه خزان تمدد لتجميع المياه الساخنة الزائدة.
يمر الماء في حركته عبر المشعات ، بعد أن يبرد يعود إلى المداخن.
ما هي الميزات التي يمتلكها الثيران
يتم تركيب الوحدات في منازل الحدائق والجراجات والصوبات الزراعية والورش والأماكن التي لا يوجد فيها غاز طبيعي وكهرباء.
يمكنهم العمل ، وتوفير حرق في وضع الاحتراق لمدة تصل إلى 10-12 ساعة ، على الحطب ، وكذلك منتجات النجارة: الكريات الجافة ، والقوالب ، ورقائق الخشب ، والورق ، والكرتون.
لمن هذا الاختراع
تم تكليف متخصصي التدفئة الكنديين بتطوير فرن لفرق التسجيل التي تعمل على النفايات: الفروع والأقماع والعصي.
كان يجب أن يستوعب صندوق النار خشبًا من تكوين غير قياسي ، وأن يسخن المنزل في مدة أقصاها 10-20 دقيقة.
حسب المتطلبات وحسب المخططات تم ابتكار جهاز محمول يعمل مثل السخان وامنه وسهل الاستخدام.
بنية
من الناحية الهيكلية ، فإن موقد الاحتراق البطيء من نوع بوليريان عبارة عن غلاية بيضاوية الشكل محكمة الغلق. السمة الرئيسية هي وجود صفين من أنابيب الهواء في الجسم ، حيث يتم لحام شرائط معدنية (فولاذية عادة). يتم ثني الأنابيب على شكل قطع مكافئ ويتم غمرها في حجرة الفرن بمقدار ثلثي القطر.
الباب المستدير الكبير مجهز بمنظم تزويد الهواء على شكل أنبوب مع مخمد دخان (دواسة الوقود). تسمح لك النافذة بزجاج مقاوم للحرارة بالتحكم في الاحتراق. يوجد على مقبض الخانق مقياس بالدرجات ومحدد توقف متحرك.

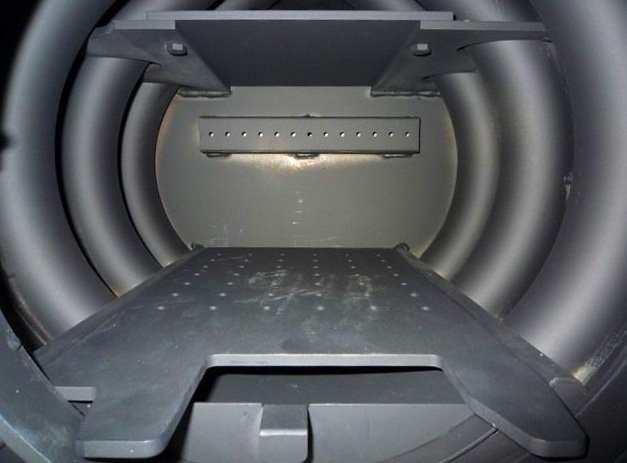

غرفة التسخين مقسمة إلى ثلاثة أجزاء. يوجد أدناه صر من الحديد الزهر أو الفولاذ ، ويفصل القسم العلوي على شكل صفيحة بها ثقوب منطقة الاحتراق اللاحق. منصة نقالة لإزالة الرماد غائبة كما لا لزوم لها. جزيئات الرماد تتطاير عبر المدخنة.
يوجد على الحائط الخلفي مخرج مع مخمد. لا تسمح الثغرات الموجودة عليه بدخول غازات أول أكسيد الكربون إلى الغرفة حتى مع فتح الباب. يتم توصيل الأنبوب الفرعي بالمدخنة بقسم أفقي ، حيث تبرد غازات الانحلال الحراري غير المحترقة.
كيف يتم التسخين
يعتمد تشغيل الجهاز على نقل الحرارة القسري بالحمل الحراري. بعد الاشتعال ، يُمتص الهواء البارد من خلال الفتحات السفلية لمجاري الهواء ، ثم يسخن بسرعة ، ويخرج من الفتحة العلوية بتدفق شديد ساخن. يتم توزيعه بسلاسة ، بالتساوي في جميع أنحاء الغرفة ، ويبرد ، ويسقط. الوحدة ، التي تجمع بين ثلاثة أجهزة في وقت واحد: فرن البوليريان نفسه ، السخان ، مولد الغاز ، تعمل في وضعين:
- Kindling ، والذي يوفر تسخينًا سريعًا يصل إلى 120-150 درجة مئوية.
- تغويز يدعم حرق الحطب عند مستوى 50-55 درجة مئوية.
