ترتيب التأريض

بناء مع العديد من الشقق

إذا لم يكن هذا مبنى حديثًا ، فقد تم استخدام نظام تأريض من النوع TN-C أثناء بناء المنزل. يوفر هذا النوع تجميع الأسلاك المحايدة والأرضية في جميع أنحاء الدائرة الكهربائية.

على الرغم من حقيقة أن مثل هذا الترتيب يوفر الحماية ضد الصدمات الكهربائية ، لا يزال من الممكن الحصول على إصابة. يحدث هذا عندما ينكسر السلك المحايد ، بناءً على ذلك ، يتم تشغيل جهد الطور على الفور.

يمكن توفير أعلى درجة حماية بواسطة نظام تفريغ TN-S ، والذي يستخدم على نطاق واسع في البناء اليوم. يوفر المخطط تقسيم الصفر والأرض في جميع أنحاء الدائرة الكهربائية بأكملها. علاوة على ذلك ، يتم إضافة أمان إضافي من خلال حقيقة أن الأخير يخترق الأرض على أراضي محطة المحولات الفرعية.

متى تدفئة المكون مجهز بغمد معدني ، يجب توصيله بقضيب التوصيل PE. يتم ذلك من خلال الاتصال بالمنفذ نفسه أو مباشرة على الدرع نفسه.

بسبار PE للتأريض

إذا لم يكن هناك غلاف واقي في تصميم عنصر التسخين ، فمن الأفضل وضع شبكة معدنية أعلى سطح الأرضية المُسخن ، والتي سيتم تثبيتها لاحقًا بإطار مناسب.

منزل خاص

من الناحية العملية ، فإن نظام TN-C شائع ، بمعنى آخر ، يتم تنفيذه باستخدام سلكين: المرحلة (L) وعامل بمزيج من الصفر (PEN).

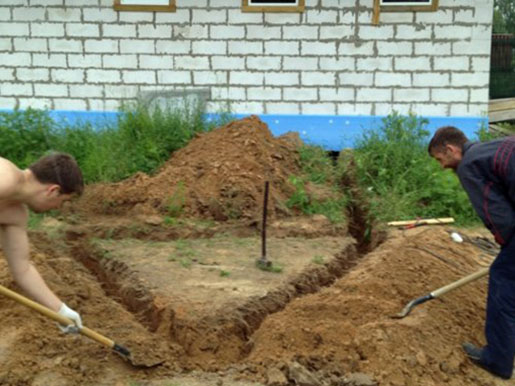

بفضل هذا ، عند ترتيب أرضية دافئة مع تدفئة أرضية التأريض يجب تركيبه باستخدام دائرة مستقلة. إنه أساس أفقي ورأسي ، مدفوع إلى الأرض.

إذا تم تحضير التأريض من خلال جسم الدرع ، فمن المستحسن في هذه الحالة تثبيت جهاز التيار المتبقي كوسيلة إضافية للحماية الكهربائية.

التجمع الكونغولي من أجل الديمقراطية

مثبتة مباشرة في صندوق التوزيع. يتم توصيل سلك متخصص من جسم العنصر الكهربائي إلى الناقل الأرضي. كما ذكرنا سابقًا ، في حالة عدم وجود غلاف حماية ، يتم تثبيت شبكة معدنية ، والتي يجب أن تكون كذلك تنشيط في النظام العام ، وبناءً على ذلك ، قم بالاتصال بالحافلة.

في بعض الأحيان تكون هناك مواقف ، مع تثبيت الأرضية ، لا يزال هناك تسرب تيار متناوب. بعد ذلك ، في وقت قصير جدًا ، من الضروري تحديد نقطة وقوع الحادث باستخدام أدوات قياس متخصصة وتحديد موقعها بالكامل. للحصول على مناظر طبيعية حقيقية لأرض تعمل بشكل مذهل ، هناك مجموعات جاهزة للبيع تتضمن كل ما تحتاجه للتثبيت.

الغلايات وسخانات المياه "الهدف =" _ blank ">")

كيفية التأريض بشكل صحيح

على الرغم من سهولة تركيب التدفئة تحت الأرضية ، إلا أن العديد من الأشخاص قد يواجهون صعوبة في تأريضها. هذا يرجع إلى حقيقة أن العديد من الشركات المصنعة لا تنص على تركيب مثل هذا النظام من أجل توفير المواد أو زيادة كفاءة نقل الحرارة الأرضية.لذلك ، في نطاق فئات الأسعار المتوسطة والمنخفضة ، لا يوجد حديث على الإطلاق عن التأريض ، أو تم ذكر بعض الاقتراحات فقط حول كيفية توصيل الكبل بوحدة التحكم.

في النظام الكهربائي للتدفئة الأرضية ، يتم تضمين جهاز حماية كهربائي في الدائرة ، والذي يجب أن يوقف التيار الكهربائي. ومع ذلك ، إذا فشلت ، فستكون الإصلاحات مطلوبة لاحقًا ، والتي ستكون مكلفة للغاية. وفقًا لذلك ، تظل المشكلة بدون حل ويمكن أن تشكل الأرضيات خطرًا على صحة الإنسان. لذلك ، من الضروري تعديل الدائرة الكهربائية للتدفئة الأرضية قليلاً بنفسك.

يمكن تأريض الأرضية الدافئة بالأشعة تحت الحمراء بالطريقة التالية: حول محيط كل من الحصائر المثبتة ، وشريط لاصق ، يتم توصيل نهايته ، عند نقطة الاتصال بوحدة التحكم ، بقضيب التوصيل أو السلك الأرضي باستخدام برشام أو مشبك. وبالتالي ، سيتم تحقيق معادلة الجهد الكهربائي من خلال استخدام شاشة ، والتي ، نظرًا لمساحة السطح الصغيرة ، لن تقلل من قوة التبديد الحراري بأي شكل من الأشكال. لحمايته من التلف ، قم بغراء طبقة من البولي فينيل في الأعلى.

نصائح للأمان

يحظر تداخل حصائر الأشعة تحت الحمراء ، كما هو الحال عند تشغيله ، قد يحدث ماس كهربائى أو انهيار بسبب ارتفاع درجة حرارة الفيلم الذي توجد عليه عناصر التسخين.
يتم التمديد بمسافة بادئة طفيفة من الجدران لمنع ارتفاع درجة حرارة مواد التشطيب وحدوث الاشتعال.
يُمنع منعًا باتًا ربط الفيلم بالطابق السفلي باستخدام مسامير أو مسامير. الأمر نفسه ينطبق على طريقة تثبيت غطاء الأرضية.
عند نقاط الاتصال بالكابلات ، من الضروري ليس فقط تثبيت فيلم عازل كهربائيًا ، ولكن أيضًا وضع نقاط الاتصال بعازل حراري. يجب قطع عنصر التسخين الشديد في نقاط التلامس الطرفية وتخصيصه للعزل.
لا يُسمح باستخدام الفيلم على مقطع يزيد طوله عن 15 مترًا ، نظرًا لأن قراءات مستشعر درجة الحرارة قد لا تعكس الوضع الحقيقي ومن المرجح أن يحدث ارتفاع في درجة الحرارة ، مما قد يؤدي إلى تلف أقسام الأرضية.
يجب عزل الأجزاء الطرفية من الحصائر الموجودة في مواقع قضبان التوصيل النحاسية باستخدام مانع تسرب السيليكون أو شريط كهربائي بحيث لا تحدث صدمة كهربائية للأجزاء المكشوفة من الجسم في حالة دخول الماء.
يجب وضع جميع الأسلاك في الغرفة على مسافة آمنة من السخانات لمنع ذوبان العزل وحدوث ماس كهربائي.

استنتاج

عند تركيب تدفئة أرضية ، يجب أولاً ضمان مستوى عالٍ من الأمان للتشغيل. لذلك ، إذا أرفقت الشركة المصنعة تعليمات لإجراء التأريض ، فعليك بالتأكيد استخدامها ، وإلا فقم بذلك بنفسك.

الوظيفة الأساسية

عند التجهيز تدفئة تحت البلاط يفضل معظمهم الأنظمة الكهربائية. ومع ذلك ، مثل أي جهاز آخر يعمل من خلال المقبس ، يجب أن تكون هذه الأرضية مجهزة بعنصر عملي مهم - هذا التأريض الدافئ جنس تذكير أو تأنيث.

إن نظام تسخين الكابل أو الفيلم قادر على تسخين الأرضية بسرعة وفعالية وبشكل متساوٍ ليس فقط الأرضية نفسها ، ولكن أيضًا الأشياء من حولها. ولكن من أجل الاستفادة الكاملة من كل هذه الصفات الجيدة ، يجب أن يكون النظام مجهزًا بشكل صحيح بحيث لا يعمل فقط بشكل صحيح ، ولكنه أيضًا لا يشكل خطرًا.

بفضل هذا ، ليس من الضروري التحقق فعليًا مما إذا كانت الأرضية المُدفأة يمكن أن تحدث صدمة ، فمن الأفضل حساب السلعة في البداية التأريضدون التفكير فيما إذا كان ذلك في المقام الأول.

إذا لم يتم ذلك ، على سبيل المثال ، في الحمام الذي يبرز عن باقي الغرف بمعايير رطوبة عالية ، ثم في حالة حدوث تلف طارئ للفيلم أو الكابل ، يمكنك أن تشعر بسهولة كيف ينبض بالكهرباء عن طريق اللمس بعض الأجزاء المعدنية ، جسم الغسالة أو الأنبوب فقط.

إذا كان هناك جهاز تأريض ، فإن الجزء الخطير من التيار المتردد سوف يمر بحرية عبر الأرض ، وبالتالي حماية الأشخاص الموجودين من الإصابة الكهربائية. نظرًا لحقيقة أن معظم الشركات المصنعة للتدفئة الأرضية تستخدم سلكًا من أرض سكنية كعنصر تسخين ، يبقى فقط إجراء اتصال كفء للامتثال الصارم (N-zero و L-phase و PE-ground cable).
