إيجابيات وسلبيات البطارية على الشرفة

اختيار بطارية للشرفة

بعد حل المشكلات الرئيسية ، من الضروري تحديد نوع المبرد.

يمكن تقسيم جميع المشعات الموجودة في السوق بشكل مشروط إلى ثلاثة أنواع: بطاريات الدرجة الاقتصادية ، والجزء الأوسط من المنتج ، ومشعات الدرجة الممتازة. يكمن الاختلاف بينهما في جودة مواد التصنيع ، ونتيجة لذلك ، في عمر الخدمة.

أنواع المشعات

وفقًا لما تصنعه المشعات ، تجدر الإشارة إلى ميزات تشغيلها: ستستمر بطاريات الحديد الزهر حوالي 35-40 عامًا. فهي متينة للغاية. ومع ذلك ، فإن مشعات الحديد الزهر تزن كثيرًا وتستغرق وقتًا طويلاً للتسخين. لا يتناسب مظهر بطارية الحديد الزهر دائمًا مع المناطق الداخلية الحديثة لشقق المدينة.

مشعات الألمنيوم لها تصميم أصلي ، ووزنها قليلاً ، ولها مستوى عالٍ من التوصيل الحراري. ولكن مع كل الخصائص الإيجابية ، فإن الألمنيوم شديد الحساسية لتكوين الماء. لذلك ، من الجيد تركيب مشعات الألمنيوم في المنازل بنظام تدفئة مستقل.

أفضل خيار للبطارية التي يمكن تركيبها في شقة في مبنى متعدد الطوابق هو المبرد ثنائي المعدن. إنه يتحمل تمامًا انخفاضات الضغط في نظام التدفئة والجودة المنخفضة لسائل التبريد. تتميز البطارية ثنائية المعدن بتبديد جيد للحرارة وتتناسب تمامًا مع طراز شقة المدينة الحديثة.

العمل الأولي

تصميم المشعات على الشرفة.

1. البلغارية.
2. ثقب.
3. ألواح فولاذية.
4. ملف.
5. مونة أسمنتية (حصة واحدة أسمنت ، 3 حصص رمل ، كمية المياه حسب الحاجة).
6. رغوة متزايدة.

الخطوة التالية هي تثبيت نظام التثبيت في الجدار الحامل. أسهل طريقة للقيام بذلك هي استخدام صفيحة فولاذية بسمك يصل إلى 2 مم وعرض 25-30 مم. سيكون طول هذه اللوحة تعسفيًا ، ولكن يفضل 300-350 مم ، من أجل تعريضها لمسافة كافية خارج الجدار الحامل ، ولكن في نفس الوقت تحافظ بشكل كامل على قوة تثبيتها. للقيام بذلك ، يتم تجويف سلسلة من الثقوب باستخدام أداة ثقب حتى عمق 50 مم ، ثم يتم تنظيفها ويمكنك محاولة تثبيت لوحة فولاذية هناك. إذا دخلت اللوحة بحرية كافية ، فمن الممكن ملء الحفرة بمحلول أسمنتي ، حيث يتم إعادة تقديم اللوحة على الفور. يفضل بعض الأشخاص استخدام المصطكي أو غيره من المواد المتاحة بدلاً من الأسمنت ، وهو أمر ممكن تمامًا ، ولكن يجب مراعاة التأثير الحراري عند الاختيار.

علاوة على ذلك ، في المكان الذي سيتم فيه تثبيت المبرد مباشرة ، يجب عليك استخدام طاحونة لعمل تجاويف صغيرة حتى تتمكن من تركيب الهيكل بأكمله هناك ولا تخاف من أي مفاجآت. الخيار المثالي هو إنهاء كل شيء بملف في النهاية حتى لا تترك نهايات مدببة وتقريب الزوايا الموجودة.

مخطط التدفئة لوجيا.

بعد ذلك ، يتم تحديد مكانين على الأنبوب الرئيسي ، حيث سيتم توصيل بطاريات إضافية ، أحدهما سيوفر المياه ، ومن خلال الآخر سيتم إخراجها. مقابل هذه الأماكن ، بمساعدة ثقب ، يجب تنظيم مطاردة الجدار. تتميز الجدران الحاملة بميزة مميزة واحدة - فهي غالبًا ما تكون واسعة جدًا بحيث يصعب للغاية التقاط مثقاب ، وغالبًا ما يتعين عليك عمل فتحتين في الاتجاه المعاكس ومحاولة تخمين المفصل بعناية. بعد عمل الثقوب ، يمكن توسيعها إلى قطر الأنبوب زائد 0.5 سم ، لأن. سيكون دفع الأنبوب في حفرة مصنوعة من طرف إلى طرف مستحيلًا ماديًا. بعد التثبيت الكامل ، سيكون من الممكن ملء الفتحة بالرغوة أو مواد حشو أخرى تكون محكمة بما يكفي ومقاومة لدرجات الحرارة. لا ينبغي ترك نقاط الضعف بالقرب من الجدران ، لأن.على الرغم من أنهم لن يلعبوا دورًا في التدفئة ، إلا أنهم سيسمحون بدخول المسودات.

تركيب المبرد

إذا كان هناك وصلة مرور ، فيمكن إيقاف تشغيل البطارية الموجودة على الشرفة في أي وقت

من الصعب تنفيذ جميع أعمال التركيب بنفسك بدون خبرة. لتوفير المال والوقت ، من الأفضل دعوة سباك محترف للقيام بهذا العمل. إذا تم استبعاد هذا الخيار ، وسيتم تنفيذ العمل بشكل مستقل ، فأنت بحاجة إلى إعداد معدات العمل:

• مانع التسرب؛
• رافعة Mayevsky
• آلة لحام؛

• صمامات التحكم والإغلاق ؛

• الروليت.
• المكسرات والمقابس في المستقبل.
• يموت وملزمة
• أنابيب؛
• ثقب.
• البلغارية؛
• مناسب.

مخططات مختلفة لحركة المبرد في مشعاع الشرفة

يتم التوصيل باستخدام التقنية التالية:

1. اتصال بالأنبوب الرئيسي. باستخدام طاحونة ، يتم إجراء جروح صغيرة على السطح الخارجي للخيوط الموجودة على الأنابيب وتثبيتها بتركيبات لها فروع إضافية. لتوفير العزل المائي ، يتم استخدام شريط دخان أو سحب.
2. يتم تمرير الأنابيب من خلال ثقوب في الحائط. يجب أن تبرز ما يقرب من 8-9 سم خلف الجدار ، ويتم تثبيت زاوية ملائمة للطرف الثاني من الأنبوب ، والتي يجب أن تشغل وضعًا رأسيًا تمامًا في الفضاء.
3. علق المبرد. من الضروري وضع علامة على الحائط بقلم رصاص على الأماكن التي سيتم فيها تثبيت الأقواس. باستخدام المثقاب ، يتم عمل ثقب في الحائط ويتم تثبيت الدعامة.

4. يتم إصلاح البطارية عن طريق وضع حلقة مطاطية بين الأجزاء والسناد.

5. باستخدام مستوى المبنى ، اضبط موقع المبرد.
6. السباكة قيد التوصيل. تتم إزالة أنبوبين يبلغ طولهما حوالي 25-30 سم من الرادياتير ، ويتم توصيل أحد طرفيه بالبطارية والآخر مغلق بوصلة.
7. في الختام ، يشرعون في التثبيت الرأسي للأنابيب اللازمة لتزويد المبرد وإزالته من المبرد. يتم تثبيتها في تركيبات جاهزة ، يجب أن تكون جميع الوصلات ضيقة.

تركيب البطارية على الشرفة. تدفئة مركزية على الشرفة

15.09.2013


في الأيام الباردة من فصلي الشتاء والخريف ، يكون الجو باردًا وغير مريح حتى في الشرفة المعزولة جيدًا. لن توفر النوافذ العازلة أو ذات الزجاج المزدوج دفئًا جيدًا إذا كان هناك صقيع شديد في الخارج. لذلك ، يهتم الكثيرون بما إذا كان من الممكن تركيب بطارية على الشرفة بأيديهم. هذا ممكن ، لكن طريقة العزل هذه بها العديد من الصعوبات ، وإذا كنت صبورًا ، ستظهر بطارية على شرفتك.

سيتعين عليك اتباع الخطوات التالية:

- يتم إجراء حساب هندسي للتوصيل الحراري للعزل ؛

- تحتاج إلى الحصول على استنتاج من أخصائي لديه شهادة خاصة تفيد بأن البطارية لن تتجمد على الشرفة ؛

- الحصول على إذن لتركيب بطارية على الشرفة ؛

- ضع بطارية على الشرفة. الخيار الأنسب هو مشعاع مقطعي من الألومنيوم

إنه خفيف الوزن ، وهو أمر مهم للشرفة وله موصلية حرارية عالية. لمعرفة عدد الأقسام التي تحتاجها ، قسّم مساحة الشرفة على قسمين ، إذا لم يكن الماء في الناهضين شديد السخونة ، أضف قسمًا آخر

تركيب البطارية

1. لقد تلقيت إذنًا بإحضار البطارية إلى الشرفة. بادئ ذي بدء ، لا تكن كسولًا جدًا بحيث لا تلصق الجدار خلف البطارية بشاشة رقائق معدنية. في هذه الحالة ، ستضمن أقصى قدر من نقل الحرارة من المبرد ، لأن الجدار الخارجي للشرفة لن يسخن وستذهب كل الحرارة إلى الشرفة نفسها.

2. يجب أن يتم تركيب البطارية مع إغلاق رافع التسخين عند المدخل. للقيام بذلك ، تحتاج إلى الاتصال بالسباك في مكتب الإسكان الذي يخدم منزلك. هل يمكن نقل البطارية إلى الشرفة من الغرفة أو المطبخ؟ هذا هو عادة كيف يتم ذلك. من الغرفة المتصلة بالشرفة يتم إخراجها من المكان القديم وتنقل البطارية إلى الشرفة الموجودة على نفس الحائط فقط من الجانب الآخر.

3. حفر ثقوب في الجدار للأنابيب. لهذه الأغراض ، يتم استخدام خرطوم مرن من البلاستيك والألمنيوم. ثم يتم تثبيت نقطة الإنطلاق مع صمام والآن يمكنك تعليق البطارية.

3.ضع أقسام الرادياتير رأسيًا وأفقيًا بشكل صارم. المستوى تحقق من صحة موقعهم. لتثبيت البطارية ، ستحتاج إلى ثلاثة أقواس: اثنتان مثبتتان في الأعلى وواحد في الأسفل. إذا كان المبرد يحتوي على أكثر من 12 قسمًا ، فسيلزم أيضًا تركيب علوي إضافي. يجب أن يكون الوزن الرئيسي للبطارية مدعومًا بأقواس علوية.

4. قم بإزالة البطارية كما يلي. من الضروري أن تكون المسافة من عتبة النافذة إلى الجزء العلوي منها 100 مم أو أكثر. لا ينبغي أن تغلق عتبة النافذة نفسها المبرد. يجب أن تنحسر البطارية بمسافة لا تقل عن 120 مم عن الأرض و 20 مم أو أكثر عن الحائط.

5. ربط مشعات. يجب أن يتم ذلك حتى لا توجد مكامن الخلل في الأنبوب العلوي في الاتجاه من البطارية لأسفل ، والأنبوب السفلي في الاتجاه المعاكس. خلاف ذلك ، هناك احتمال وجود قفل هوائي في الأنبوب. إذا كانت البطارية تحتوي على أكثر من 12 قسمًا ، فمن الأفضل إجراء اتصال قطري ، لأن المزيد من الأقسام قد تكون باردة.

مخططات التوصيل لمشعات الألومنيوم

1. المبرد بنقرة واحدة ، ولكن بدون وصلة مرور. بفضل وجود صنبور أمريكي ، يمكنك إيقاف تشغيل المياه وإزالة البطارية إذا كنت بحاجة إلى التنظيف بعدها أو لصق ورق الحائط أو إضافة المزيد من الأقسام إليه. إذا لم يكن هناك رابط ، فلا يمكن تنفيذ هذه الإجراءات إلا في الصيف والربيع ، عندما لا يكون موسم التدفئة.

2. المبرد بدون صنبور ، ولكن مع وصلة مرور. سيسمح لك هذا العبور بإغلاق البطارية في أي وقت من السنة ، بغض النظر عن موسم التدفئة.

3. المبرد مع الصنبور والطائر. نظرًا لوجود نقرة على العبور ، فإن كل الحرارة تمر عبر البطارية دون أي خسارة.

لماذا لا يمكنك إخراج التدفئة

متطلبات القانون لا لبس فيها ، لكنها لا تزال: لماذا لا ، حتى لو كانت ضرورية للغاية؟

لا يمكن إخراج التدفئة إلى الشرفة ، وهناك أسباب وجيهة لذلك

أولاً ، هناك خطر حدوث فيضانات. في فصل الشتاء ، عندما تكون درجة الحرارة أقل من 0 درجة على الشرفة ، يمكن أن يتجمد المبرد أو قاع الماء ويخترق. في العديد من المدن ، من أجل الحصول على إذن ، يقومون ببساطة بعزل الشرفة. ومع ذلك ، في موسكو ، حتى بالنسبة للشرفات والمقطع المعزول ، لا يزال الحظر قائمًا.

ثانيًا ، إذا قمت بتوصيل مشعاع أو أرضية مائية بنظام تدفئة مركزي ، فسيؤدي ذلك إلى إنشاء حمولة إضافية. سيضعف ضغط الماء في النظام وستصبح الأنابيب في جميع أنحاء المنزل أكثر برودة. من سوف يعجبه؟

ثالثًا ، يتم حساب تكلفة التدفئة ، عندما يكون للمنزل نظام مركزي ، بالمتر المربع. وإذا قمت بتوصيل جهاز إضافي ، سيدفع جميع المستأجرين ثمنه. طالما أنهم لا يعرفون ، فأنت بأمان. ولكن إذا تم اكتشاف الخداع ، فسوف يقاضون أو يبدأون في التعامل دون محاكمة - وهو أسوأ ...

رابعًا ، إذا كنت ستبيع شقة ، فأنت بحاجة إلى خطة فنية جديدة (كما يسمى الآن جواز السفر الفني) ، والتي ستطلبها من BTI. يتضمن ذلك حدود المحيط الحراري للشقة ، والتي قمت بتغييرها بشكل تعسفي. لذلك ، لديك خياران: لتفكيك جميع عناصر التسخين الإضافية ، أو الكشف عن خداعك والسعي لإضفاء الشرعية على التغييرات.

يوجد أيضًا على الموقع مقال حول كيفية تشغيل نوافذ PVC بشكل صحيح. ويغطي المشاكل الرئيسية التي تحدث مع النوافذ وكيفية الوقاية منها.

أنواع البطاريات المثبتة على الشرفات والمقطع

إذا كان قرارك بنقل مشعاع التدفئة إلى الشرفة نهائيًا وحازمًا ، وتلقيت الوثائق والأذونات اللازمة لذلك ، يجب أن تحيرك مشكلة أخرى مهمة: اختيار النوع المناسب من البطارية.

اليوم ، مجموعة المنتجات من هذا النوع ، المصنوعة من مواد مختلفة ، في السوق واسعة جدًا. ويشمل بطاريات من الفئات التالية:

في الوقت نفسه ، تجدر الإشارة إلى أن بطاريات التسخين المصنوعة من الحديد الزهر ، والتي تتميز بالقوة العالية والمتانة ، لها أطول عمر خدمة (حوالي 35 عامًا).ومع ذلك ، فإن المشعات من هذا النوع لا تحتوي على خمول عالي جدًا ، أي أنها تسخن لفترة طويلة وتبرد لفترة طويلة.

البطاريات المصنوعة من الفولاذ ، والتي تنقسم عادةً إلى نوعين ، اعتمادًا على ميزات التصميم: أنبوبي ولوح ، تدوم حوالي 10-15 عامًا. مزاياه: انتقال الحرارة العالية. علاوة على ذلك ، فإن المشعات من نوع اللوحة ذات الخصائص التكنولوجية الممتازة والتكلفة المعقولة هي الأكثر طلبًا.

تعد بطاريات التسخين الأنبوبية الفولاذية أكثر تكلفة ، ولكن لديها حل تصميم أكثر إثارة للاهتمام ويمكن إنتاجها بعدد كبير من الألوان والأحجام. من بينها ، يجدر تسليط الضوء على منتجات الفولاذ المقاوم للصدأ ، والتي تتميز بأعلى تكلفة وأفضل صفات المستهلك.

متوسط ​​عمر خدمة مشعات الألومنيوم. عمرها من 15 إلى 20 سنة. مزاياها: التصميم الأصلي ، الوزن الأدنى ، الموصلية الحرارية العالية والحجم الصغير. نظرًا لهذه المزايا ، تعد بطاريات الألمنيوم المقطعية ، جنبًا إلى جنب مع البطاريات ثنائية المعدن ، الأكثر شيوعًا.

هام: مشعات الألمنيوم حساسة لمستوى الأس الهيدروجيني لسائل التبريد ، لذلك يوصى بتثبيتها في منازل خاصة بنظام تدفئة مستقل. بالنسبة لشقة المدينة ، سيكون الخيار الأفضل هو المشعات ثنائية المعدن المقاومة لمطرقة الماء ، بغض النظر عن جودة المبرد ولها تبديد جيد للحرارة

بالنسبة لشقة المدينة ، سيكون الخيار الأفضل هو المشعات ثنائية المعدن المقاومة لمطرقة الماء ، بغض النظر عن جودة المبرد ولها تبديد جيد للحرارة.

يمكنك حساب العدد المطلوب من الأقسام لبطارية التدفئة على الشرفة على النحو التالي: قسّم مساحة الغرفة على 2 (إذا كنت تخطط لتثبيت مشعاع على شرفة من الألومنيوم) أو بمقدار 1.5 (إذا كنت استخدم بطارية ثنائية المعدن). نتيجة لذلك ، نحصل على العدد المطلوب من الأقسام. إذا لزم الأمر ، يمكن إضافة قسم أو قسمين إذا لم تكن درجة حرارة الماء في الأنابيب عالية بدرجة كافية.

التحضير للتثبيت

اختيار المبرد

https://youtube.com/watch؟v=Ur_SpsKOP كذلك

تحتاج إلى اختيار نوع المبرد بناءً على خصائصه التقنية ، وأهمها ضغط العمل. يجب أن يتوافق مع حدود انخفاض الضغط في نظام التدفئة في المنزل. كقاعدة عامة ، في المباني القديمة المكونة من خمسة طوابق ، تبلغ قيمة هذا المؤشر 6-8 أجواء ، وفي المباني متعددة الطوابق (10-14 طابقًا) ، يصل مستوى الضغط بالفعل إلى 12-15 ضغطًا جويًا.

المؤشر الثاني المهم هو مقاومة المطرقة المائية. تعتمد مدة خدمة المبرد وجودة التدفئة على هذه الخاصية.

مع نظام التدفئة المركزي ، يكاد يكون من المستحيل تجنب المطرقة المائية ، لذلك ، عند اختيار المعدات ، من الضروري الانتباه إلى هذه الخاصية التقنية. تشمل العوامل المهمة الإضافية عمر الخدمة وسهولة التركيب وتصميم الرادياتير.

أنواع المشعات

• الحديد الزهر. لديهم أطول عمر خدمة (حتى 35 سنة). العيب الرئيسي هو التسخين والتبريد لفترة طويلة.
• لوحة فولاذية. سوف تستمر حوالي 15 سنة. يتم تقييمها بسبب ارتفاع معدلات نقل الحرارة والخصائص التقنية الأخرى ، فضلاً عن التكلفة المنخفضة.
• أنبوبي فولاذي. متوفر بمجموعة متنوعة من الألوان والتصاميم لتناسب أي ديكور داخلي. تختلف في خصائص المستهلك الممتازة. تشمل العيوب التكلفة العالية.
• الألومنيوم. متوسط ​​عمر الخدمة هو 15 - 20 سنة. تتميز بالموصلية الحرارية العالية والوزن المنخفض. العيب الرئيسي هو الحساسية لدرجة الحموضة ، لذلك يوصى بها للمنازل الخاصة بنظام تدفئة مستقل.
• نظام المعدنين: أفضل خيار للشقة ، لأنها متواضعة من حيث تكوين وجودة المياه ، وتتميز بتبديد جيد للحرارة ، ومقاومة لمطرقة الماء.

حساب عدد الأقسام

جميع أنواع المشعات مركبة ، لذا يمكنك اختيار عدد الأقسام اللازمة لتدفئة غرفة معينة ، حسب المنطقة. يجب إجراء الحساب على أساس القواعد المقبولة عمومًا:

• قسم واحد من الألومنيوم لكل 2 متر مربع ؛
• قسم واحد ثنائي المعدن لكل 1.5 متر مربع ؛
• إضافة قسمين إلى قسمين لإعادة التأمين.

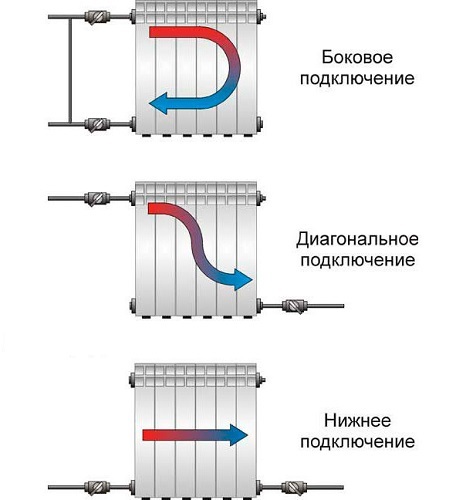

تحديد خيار الاتصال

• الجانب. طريقة التركيب الأكثر شيوعًا. يتم تركيب أنابيب المدخل والمخرج على جانب واحد من المبرد. الشرط الرئيسي هو مراقبة المسافة بين التركيبات ، وإلا فلن يسخن المبرد بدرجة كافية.
• أدنى. مع هذا الخيار ، يتم تثبيت كلا الأنبوبين في الجزء السفلي من الرادياتير - المدخل من جانب والمخرج من الجانب الآخر. العيب الرئيسي هو نقل الحرارة الصغير.
• قطري. يتم تثبيت المدخلات في الجزء العلوي على جانب واحد من المبرد ، ويتم تثبيت الإخراج في الجزء السفلي من الجانب الآخر. بهذه الطريقة يتم تحقيق أقل خسارة للحرارة ، لذا فهي تعتبر الأفضل.

أي الأنابيب تختار

للعمل ، يوصى باختيار أنابيب البولي بروبلين المقواة لأنها:

• سهل الانحناء ، مما يسمح بتثبيت أي تعقيد ؛
• لا تشوه أثناء العملية ؛
• لا تتطلب اللحام - يتم تطبيق التدفق على المفاصل ومختومة بموقد اللحام الخاص ؛
• لديها معامل انتقال حرارة مرتفع.

من الممكن استخدام الأنابيب النحاسية ، لكن هذا خيار أكثر تكلفة ويصعب تثبيته. يتشوه البروبيلين العادي بسرعة ويفقد مظهره الجذاب.

مراحل العمل

قبل تسخين لوجيا ، من الضروري تفكيك البطارية القديمة في الغرفة ، إذا كان ذلك مخططًا.

في معظم الحالات ، يتم تركيب مشعاع التدفئة في لوجيا بالتسلسل التالي:

1. الخطوة الأولى هي قطع البطارية في الغرفة (المطبخ ، غرفة المعيشة ، غرفة النوم). تحتاج إلى قطع مكانين: في البطارية والأنبوب (حوالي 100 مم من منطقة الاتصال المقصود). بعد ذلك ، يلزم حفر ثقوب في الحائط بقطر 20 مم ، مما يسمح بإزالة الناهض إلى لوجيا. أولاً ، تتم إزالة kalach ، وبعد ذلك يتم تثبيت أدوات تحديد العيون ، وأخيراً ، الناهض نفسه.
2. سيكون الحل الجيد هو اختيار أنابيب البولي بروبلين ، التي تتمتع بأداء ممتاز. بالإضافة إلى ذلك ، عند استخدامها ، سيكون من الأسهل القيام بكل أعمال التثبيت بنفسك.
3. بعد ذلك ، تحتاج إلى إرفاق بطارية جديدة بالحائط في لوجيا من أجل تحديد مناطق السحابات المستقبلية باستخدام المستوى. ثم يتم تركيب الأقواس. لقد تمت الإشارة إليه أعلاه بالفعل - من الضروري تثبيت قوسين سفليين وواحد علوي. بالنسبة للمبرد الصغير ، سيكون هذا كافيًا.
4. يعد تعليق البطارية على لوجيا ، على الأقواس المثبتة أمرًا بسيطًا للغاية. بعد تثبيت المبرد والمقابس وصنابير Mayevsky ، يتم تثبيت الصنابير.
5. إذا تم استخدام أنابيب البولي بروبلين ، فسيتم إرفاق عناصر مختلفة (تركيبات ، وصلات) بها.
6. بعد ذلك ، يتم تثبيت الصنابير وتوصيل الأنابيب. تأكد من فحص إحكام الأنابيب المثبتة وجميع التوصيلات.

مخططات الاتصال الممكنة

في لوجيا ، يمكن توصيل البطارية بثلاث طرق:

• مع الطائر والصنبور. حل ممتاز لهذه الغرفة ، لأن كل الحرارة ستمر عبر البطارية دون أي خسارة ؛
• مع كنزة ولكن بدون صنبور. يسمح لك وجود العبور بإغلاق تدفق الماء الساخن في حالة التسخين المفرط للهواء في الغرفة ؛
• بدون طائر ، لكن بنقرة. لا يسمح وجود مثل هذا الحل بحظر تدفق المياه فحسب ، بل يسمح أيضًا بتفكيك المبرد مؤقتًا للعمل الضروري.

تسمح لك إزالة البطارية بتكوين غرفة كاملة في لوجيا للإقامة الدائمة أو لحل أي مشاكل أخرى. بالطبع ، يجب تنسيق كل شيء مع مفتشي الإسكان والسلطات التنظيمية الأخرى.

https://youtube.com/watch؟v=olrD9qxCAhM

في حالة عدم الحصول على إذن من السلطات ، فعندئذٍ كبديل ، يمكنك التفكير في تثبيت نظام تدفئة تحت الأرضية ، وهو أيضًا مثالي للمقطع والشرفات.

إذا كان ذلك ممكنًا ، فمن الأفضل تكليف العمل بالمهنيين الذين هم على دراية بميزات تركيب مشعات التدفئة وتشغيلها.

الفروق الدقيقة في تحريك المبرد إلى الشرفة

في منزل به تدفئة مركزية ، تحتاج إلى الحصول على إذن لنقل المبرد إلى الشرفة

في مرحلة تصميم مبنى سكني ، يتم أخذ العديد من المعايير في الاعتبار: درجة حرارة تشغيل المبرد وعدد البطاريات المثبتة في المنزل ، وضغط النظام الداخلي. بمجرد تثبيت بطارية إضافية في لوجيا ، ينخفض ​​الضغط في الدائرة المغلقة ودرجة حرارة المبرد.

إذا تم تركيب 100 مشعاع وفقًا للمشروع ، وسيكون هناك 101 ، فإن التغييرات ستكون غير محسوسة. ولكن إذا قرر غالبية أصحاب المنازل نقل أجهزة التدفئة إلى الشرفة ، فإن درجة الحرارة في الشقق في الشتاء ستكون أقل بعدة درجات. لذلك ، من الصعب الحصول على إذن خاص للقيام بهذه الأعمال.

إذا انخفضت درجة الحرارة في لوجيا إلى ما دون الصفر ، فقد يتم حظر النظام بسبب تجميد الماء في الأنابيب ، وسوف ينكسر مشعاع التدفئة. في هذه الحالة ، سيتعين عليك استعادة النظام ودفع غرامة لمخالفة إدارية. لذلك ، يوصى بالنظر في طرق بديلة للتدفئة.

إذا تم اتخاذ قرار بنقل أجهزة التدفئة ، فعليك التحلي بالصبر لتنفيذ الخطوات التالية:

1. القيام بالحسابات الهندسية للتوصيل الحراري للعزل.
2. الحصول على استنتاج من أحد المتخصصين بأن تجميد النظام مستحيل حتى في درجات الحرارة المنخفضة بشكل غير طبيعي خارج النافذة.
3. الحصول على إذن لتركيب المبرد في لوجيا.
4. التثبيت مباشرة.

أدوات ومواد وتعليمات بطارية النقل الذاتي

يعد التثبيت الذاتي للبطارية على الشرفة أو لوجيا مهمة صعبة نوعًا ما تتطلب مهارات وقدرات معينة. لذلك ، في هذه الحالة ، من المنطقي والعملي دعوة سباك محترف لأداء هذا العمل.

إذا كنت تخطط للتعامل مع مثل هذا التغيير بنفسك ، في البداية ، سوف تحتاج إلى تخزين المواد والأدوات المناسبة.

بالإضافة إلى المبرد نفسه ، ستحتاج أيضًا إلى مجموعة من تركيبات السباكة ، بما في ذلك:

• رافعة Mayevsky
• صمامات الإغلاق والتحكم ؛
• المقابس والمكسرات.
• أنابيب؛
• مناسب؛
• البلغارية؛
• ثقب.
• نائب ويموت
• روليت.
• جهاز لحام
• مانع التسرب.

قبل إجراء التدفئة على لوجيا ، عليك أن تقرر وفقًا للمخطط الذي سيتم إجراء الاتصال به. في هذه الحالة ، من الأفضل استخدام الخيار مع العبور ، لأنه سيسمح لك بإجراء أي عمليات باستخدام المبرد في الشتاء والصيف على حد سواء ، دون التسبب في أي إزعاج للآخرين.

للوصول إلى العمل الرئيسي ، اتبع التعليمات:

1. نقوم بتوصيل الأنبوب الرئيسي. تحقيقا لهذه الغاية ، بمساعدة طاحونة ، نقوم بعمل شق صغير ونقطع الخيوط الخارجية على الأنابيب وربطها بوصلة لها فرع إضافي.

نقطة مهمة في هذه المرحلة: العزل المائي لجميع الوصلات ، حيث يمكنك استخدام شريط السحب أو شريط الدخان الحديث.

2. من خلال الفتحات المقطوعة في الجدار ، نقوم بتمرير الأنابيب ذات الخيوط الخارجية الموضوعة عليها من كلا الجانبين بحيث تخرج حوالي 8-9 سم. في الطرف الثاني من الأنبوب ، نقوم بربط تركيبات الزاوية بحيث " يبدو "عموديًا.

3. نعلق المبرد. للقيام بذلك ، يجب عليك أولاً تحديد نقاط التثبيت وتثبيت الأقواس (للحديد الزهر - المرساة أو المقواة) ، وحفر الجدار باستخدام مثقاب وتثبيته على جدار مُجهز مسبقًا تم الانتهاء منه بالكامل باستخدام ورق الحائط ، والطلاء الزخرفي أو الجص.

4.نصلح المبرد عن طريق وضع غسالات مطاطية بين أجزاء البطارية والأقواس.

5. نقوم بتعديل موقعه باستخدام مستوى المبنى.

6. نقوم بتوصيل كحل العين. من الرادياتير نطلق أنبوبين بطول 25-30 سم ، سيتم توصيل أحد طرفيه بالبطارية ، والآخر - مغلق بزاوية من النوع المناسب.

7. نشرع في تركيب الأنابيب العمودية التي تعمل على إمداد المياه وتصريفها من الرادياتير. يجب تثبيتها في التركيبات النهائية ، تأكد من إغلاق جميع التوصيلات.

بعض النصائح:

• لأخذ البطارية إلى الشرفة وإصلاحها هناك ، استخدم قوسين في الأعلى والآخر في الأسفل.
• ضع المبرد على مسافة لا تقل عن 2-4 سم من الحائط ، و 10 سم من حافة النافذة و 12 سم من الأرض.
• ضع شاشة عاكسة للحرارة من الرقائق المعدنية على الحائط خلف المبرد.
• يُنصح باستخدام أنابيب بلاستيكية من البولي بروبيلين ، متصلة بالتركيبات عن طريق اللحام.

يتطلب أداء العمل على تركيب بطارية على لوجيا قدرًا كبيرًا من العناية والاهتمام. هذا ينطبق بشكل خاص على جودة اللحام وختم جميع الوصلات ، والتي تعتمد عليها العملية اللاحقة للنظام بالكامل.

يعرض هذا الفيديو إرشادات مفصلة حول كيفية إحضار البطارية إلى الشرفة بيديك.

الوظيفة الرئيسية

1. أنابيب.
2. مناسب.
3. مانع التسرب.
4. البلغارية.
5. لوحة وملزمة.
6. آلة لحام.
7. روليت.

مخطط جهاز التدفئة المبرد.

في هذه المرحلة ، من الأفضل البدء بالاتصال بالأنبوب الرئيسي. للقيام بذلك ، يتم إجراء قطع صغير بمطحنة ، ويتم قطع الخيوط الخارجية على الأنابيب ويتم تثبيتها بوصلة تحتوي على فرع إضافي واحد

في الوقت نفسه ، من المهم ألا ننسى العزل المائي ، والذي يمكن وضعه بشريط سحب وشريط حديث ، والذي سيحمي تمامًا الوصلة الملولبة من مرور الماء.

يتم إخراج الأنابيب من خلال الفتحات بحيث تمتد من 8 إلى 9 سم خلف الحائط ، وقبل تركيب هذه الأنابيب يجب قطع الخيوط الخارجية بنفس الطريقة من كلا الطرفين. هذا الجزء سيكون فقط وسيط لمرور الجدران. في الطرف الثاني ، يتم تثبيت أحد التركيبات الزاوية ، والذي "سيبدو" رأسيًا بالفعل.

أثناء هذه الخطوة ، ستحتاج إلى وضع البطاريات بأكبر قدر ممكن من الدقة في المكان الذي ستوجد فيه بعيدًا. تتم إزالة الأنابيب التي يبلغ طولها 25-30 سم منها ، وفي نهايتها سيتم ثني تركيبات الزاوية مرة أخرى ، ويتم لحام الطرف الثاني بإحكام بالبطارية ، ويجب أن تكون اللحامات عالية الجودة لدرجة أنه حتى بعد 100 عام تبقى في شكلها الأصلي. من الأفضل طهي الأنابيب ليس على الشرفة ، ولكن في مكان آخر مسبقًا.

بعد اكتمال هذه الخطوات ، يمكنك متابعة تثبيت العنصر الأخير - الأنابيب الرأسية ، والتي ستوفر المياه وتصرفها من البطارية. هذه الأنابيب مشدودة أيضًا ، ولكن بالفعل في تركيبات جاهزة

خلال جميع عمليات التثبيت ، من المهم ألا تنسى إحكام إغلاق المفاصل ، لأنه. خلاف ذلك ، لن يستفيد كل العمل فحسب ، بل سيضر أيضًا بشكل كبير

بعد الانتهاء بنجاح من العمل على الشرفة ، يتم تغطية كل شيء بالطلاء ويمكنك البدء في إنشاء إطار خارجي واقي ، والذي سيتم تصميمه ليس فقط لإخفاء البطارية نفسها عن العينين ، ولكن أيضًا لعدم التدخل في التبادل الحراري البطاريات مع البيئة.

جوانب إضافية:

1. الأنابيب البلاستيكية.
2. مقص لقطع البولي بروبلين.
3. جهاز لانتشار اللحام.

يمكن تنفيذ جميع الأعمال ليس فقط بالمعدن ، ولكن أيضًا باستخدام أنابيب PVC الحديثة ، والتي سيكون إزالتها أقل شأناً فقط في الأسعار ، بينما سيتم إنشاء مظهر أكثر جمالية على الشرفة. سيكون هذا النوع من التثبيت أكثر ملاءمة ، لأنه. لن يكون اتصال الأنبوب ملولبًا بعد الآن ، بل ملحومًا ، مما يضمن الغياب التام للتسريبات.

يجب أن تتم إزالة البطاريات بأسرع ما يمكن وبكفاءة ، لأن. لا تنس أن تركيبها غير قانوني وقد يتبع ذلك عقوبات.

كل وقت الاستلام ، إذا استثنينا نظام التثبيت ، لن يستغرق أكثر من يوم واحد ، لأنه. يستغرق القطع والتجميع والتركيب بضع دقائق ، ولا يمكن إلا للحام عالي الجودة أن يؤخر العملية قليلاً.

نحن نلتزم بنص القانون

عند إجراء إزالة البطارية إلى الشرفة دون استكمال الوثائق ذات الصلة ، يجب أن تفهم أنه بعد هذا الحدث ، فإنك تتعرض لخطر "الوقوع في مشكلة" ، وأقلها سيكون فرض غرامة عليك.

ملحوظة: في الوقت الحالي ، تبلغ غرامة النقل غير المصرح به لمعدات التدفئة 2500 روبل للأفراد و 70000 روبل للمؤسسات.

لكن في هذه الحالة لن تقتصر القضية على دفع غرامة. سيتعين عليك إما تفكيك البطارية المثبتة خارج الشقة ، أو بعد تلقي تأكيد خطي من جميع مالكي مساحة المعيشة ، إثبات في المحكمة أن هذا التغيير آمن لنظام التدفئة ولا يؤثر على نوعية الحياة في منزل سكان آخرين.

بناءً على طلبك ، ستتخذ المحكمة القرار المناسب. يمكنه السماح بالتغييرات التي أجريتها ، وبعد ذلك سيتم إجراؤها على الخطة الفنية للشقة أو إعلانها غير قانونية. ثم سيتعين عليك تفكيك المعدات المثبتة خلال الإطار الزمني المحدد.

إذا كنت تشك في الحاجة إلى تحريك المبرد ، فننصحك بالتعرف على خيار تدفئة بديل. كيف تصنع أرضية دافئة على الشرفة بيديك ، اقرأ على موقعنا على الإنترنت. تتناول المقالة ميزات جميع متغيرات هذا النظام.

من الممكن أيضًا استخدام تدفئة السقف بالأشعة تحت الحمراء على الشرفة. لديها عدد من المزايا وأسهل بكثير في التثبيت.

ولكن أيًا كان الخيار الذي تختاره ، على أي حال ، فإن التدفئة لن تكون منطقية إلا إذا كانت الغرفة معزولة جيدًا. قلنا هنا كيف نفعل ذلك بشكل صحيح.

هل من القانوني إحضار البطارية إلى الشرفة

يقوم الزوج بعزل الشرفة ويريد إحضار بطارية من الغرفة هناك. ألن تكون مشكلة؟ لن تجمد؟ هل فعل أحد هذا؟

من غير القانوني عرض أنظمة التدفئة على الشرفات والمقطع. وفقًا لفن LC RF. 15 نقطة 5 ، لوجيا وشرفات ليست مباني سكنية

يجدر أيضًا الانتباه إلى مرسوم حكومة موسكو رقم 73-PP المؤرخ 8 فبراير 2005 ، والذي ينص على:

تدفئة الشرفة ليست مدرجة في القائمة.

يبدو أن الغرامة لمثل هذا التثبيت تبلغ 2500 روبل.

لإضفاء الشرعية على التدفئة في الشرفة ، عليك أن تثبت من خلال المحكمة أنها آمنة ، وأن تحصل على توقيع جميع أصحابها.

في المنازل القديمة ، من الصعب جدًا الحصول على إذن لإعادة التطوير وجعل التدفئة قانونية عن طريق نقل البطاريات إلى الشرفة أو لوجيا. في المباني الجديدة ، يمكن تنفيذ مثل هذا الإجراء مثل إزالة بطارية التدفئة من الشرفة ، يجب فقط التنسيق مع السلطات اللازمة ، وإلا فقد تكون هناك مشاكل!

بموجب القانون ، يحظر أخذ البطاريات إلى الشرفة ، لأن هذا يزيد من الحمل على نظام التدفئة بالكامل ، وإذا تجمد الماء في البطارية في الشتاء ، فلن تتحمل البطارية وتنفجر ، وسيغرق السكان.

بالإضافة إلى ذلك ، إذا قمت بإجراء تدفئة على الشرفة وأخذت مشعاعًا آخر هناك ، فقد لا يصبح الجو دافئًا بشكل تلقائي بالنسبة للمقيمين الآخرين ، لذا فإن موافقتهم ضرورية.

ولكن يمكن الحصول على إذن إذا اتصلت بـ BTI:

إذا قمت بتثبيت البطارية على الشرفة بنفسك ، فقد تحتاج إلى دفع غرامة مقابل ذلك - 2.5 ألف روبل للتاجر الخاص و 70000 روبل للمؤسسة. ربما يجبرونهم على التفكيك!

ومع ذلك ، يمكن إثبات أنه لن يكون هناك تجمد للمياه في النظام في الشتاء وتركيب بطارية التدفئة آمن ، وتجاوز جميع الحالات ، والحصول على إذن وتدفئة الشرفة في الشتاء ببطارية.

لدي بطاريتان تم نقلهما إلى لوجيا معزول ، لكني لا أعرف على وجه اليقين ما إذا كان ذلك قانونيًا أم لا. وهذا هو السبب. اشتريت الشقة مع الأقواس مقطوعة بالفعل ونوافذ الغرفة والمطبخ أزيلت.لم يتم إصلاح الشقة ، وكان المالك السابق قد نقل البطاريات بالفعل. ثم وقفت على هذا النحو لمدة 6 سنوات ، وقمت بشرائه.

لكن خطة الشقة تضمنت بالفعل لوجيا في منطقة المعيشة ، أي إذا كانت المنطقة المُدفأة في البداية 36 مترًا مربعًا. م ، ثم اشتريته بالفعل بمساحة مدفئة تبلغ 41 (36 +5) مترًا مربعًا. م كل هذه السنوات والسنوات الأربع التالية التي أعيش فيها في شقة ، تم دفع مساحة مدفئة تبلغ 41 مترًا مربعًا. م.

بالطبع ، يُمنع نقل البطاريات إلى لوجيا ، بل وأكثر من ذلك إلى الشرفة ، دون موافقة BTI والمشروع ، لأن الغرامات والصعوبات في بيع الشقة ممكنة.

إذا لم نأخذ في الاعتبار شرعية هذا الإجراء فيما يتعلق بقانون الإسكان ، والإمكانية الأساسية لنقل بطارية التسخين بالبخار إلى الشرفة ، فلنحاول أن ننتقل إلى الفطرة السليمة:

على سبيل المثال ، في حالة شرفتي ، لن أجرؤ على اتخاذ مثل هذه الخطوة - على الرغم من حقيقة أنها مزججة ومنجدة بألواح من الداخل والخارج ، تنخفض درجة الحرارة عليها إلى 0 في الشتاء ، وإلى -5 درجات (عندما تكون -25 بالخارج ، - ثلاثون). هل ستتعامل البطارية البعيدة مع درجات حرارة أقل من الصفر؟ انا اشك. ربما سيصمد لبعض الوقت تقلبات درجات الحرارة ليلاً ، ولكن قريبًا من المحتمل أن ينفجر ، مما يخلق مشاكل لك وللجيران أدناه.

ربما يكون الحل لهذه المشكلة هو الجمع بين شرفة أو لوجيا في مساحة معيشة واحدة؟

(بوضع نوافذ ذات زجاج مزدوج ونظام أرضية "دافئ" عليها)

في هذه الحالة ، لا تحتاج البطارية (المبرد) إلى إخراجها من أي مكان.

من غير القانوني أن تأخذ بطاريات التدفئة المركزية إلى الشرفة بنفسك.

عند حساب مشروع مبنى سكني ، يؤخذ كل شيء في الاعتبار - عدد المشعات في المنزل ، ودرجة حرارة ماء معينة في البطاريات ، والضغط في نظام التدفئة ، والانحرافات المسموح بها عن القيم المحسوبة.

إذا ظهرت بطاريات إضافية في المنزل ، ينخفض ​​الضغط في النظام وتنخفض درجة حرارة الماء. إذا ظهرت بطارية إضافية في شقة واحدة ، فلن يغير هذا أي شيء بصعوبة ، ولكن إذا فعل الجميع ذلك ، فسوف تنخفض درجة حرارة الماء بعدة درجات ، وسيكون الجو باردًا في الشتاء. أصبح من الواضح الآن سبب عدم سهولة الحصول على إذن لتركيب بطارية تدفئة مركزية على الشرفة.

ولكن إذا قرر الشخص الحصول على تصريح قانوني ، فسيتعين عليه إجراء حساب هندسي للتوصيل الحراري للعزل ، والحصول على رأي متخصص بأن الماء المتجمد في الرادياتير على الشرفة أمر مستحيل ، وبعد ذلك فقط الحصول على إذن لتثبيت المبرد على الشرفة.
