منزل مستقل

اختيار مرجل للتدفئة الذاتية بالقوة

في بيانات جواز السفر الخاصة بالغلاية ، يجب الإشارة إلى قوتها المقدرة ، وفي بعض الأحيان تعطي الشركة المصنعة مساحة المبنى بالمتر المربع الذي يمكن لهذا المرجل تسخينه. بالنسبة للحسابات المتوسطة ، يتم أخذ استهلاك 1 كيلو وات من الطاقة الحرارية للوحدة لتدفئة 10 أمتار مربعة من مساحة المعيشة مع ارتفاع سقف 2.5 - 2.7 متر. إذا كان الارتفاع أكبر ، يتم إدخال عامل تصحيح ، من أجل على سبيل المثال ، يتم ضرب القوة في 1.23 على مسافة 3.2 م من الأرضية إلى السقف.

أيضًا ، تأخذ الحسابات في الاعتبار المنطقة المناخية التي يقع فيها المنزل ، وهي مدرجة في الصيغ في شكل عامل تصحيح وتتراوح من 0.7 للمناطق الجنوبية إلى 2 للإسكان الواقع في المناطق الشمالية. إذا تم استخدام غلاية ذات دائرة مزدوجة لتسخين المياه ، تزداد قوتها المقدرة بنسبة 20-25٪.

لتحديد قوة مولد الحرارة ، يتم استخدام SNiP 2.04.07-86 أحيانًا ، وفقًا للمباني منخفضة الارتفاع ، إذا كان متوسط ​​درجة الحرارة الخارجية -25 درجة مئوية ، يتم اعتبار استهلاك الحرارة بمعدل 173 - 177 W / m2 ، وفي شقق المباني الشاهقة ، يتم أخذ المعيار يساوي 97-101 واط / متر مربع.

بإيجاز ، تجدر الإشارة إلى أنه بالنسبة للحسابات المتسارعة التقريبية ، مع مراعاة العوامل المختلفة (إمدادات الماء الساخن ، والسقوف العالية ، والمناخ البارد) ، يتم اختيار المرجل عادةً بمتوسط ​​طاقة ، والذي يجب أن يكون حوالي 1.5 كيلو واط لكل 10 متر مربع من الغرفة.

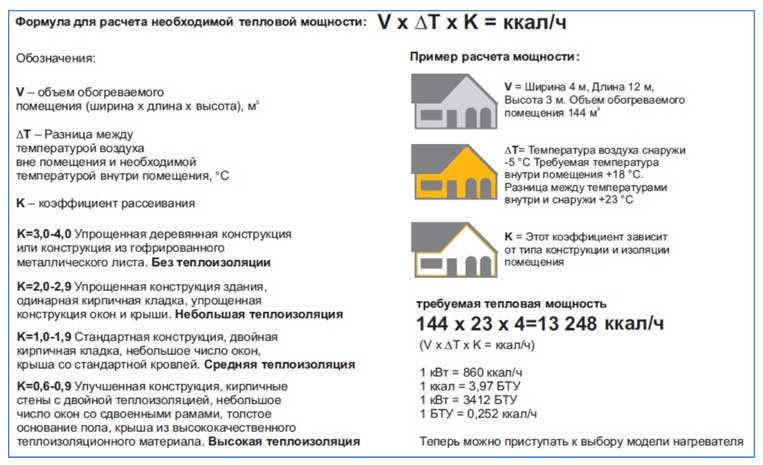

أرز. 16 مثال على حساب ناتج الحرارة

قواعد تصميم البيوت البيئية المستقلة

في التصميم التفصيلي للمباني (الاتجاه ، التشمس ، إلخ)
يجب أيضًا مراعاة متطلبات الطاقة ، إن أمكن. منازل مستقلة
يجب أن يتم تصميمه بعناية شديدة ، ويجب احترام هذا المبدأ في
أصغر التفاصيل.
فيما يلي القواعد الأساسية التي يجب اتباعها دائمًا: * البناء مع مراعاة المناخ ودراسة الظروف الطبيعية ؛
* مشروع لا يراعي ترشيد الطاقة في أغلب الأحيان لا يوجد لديه
النجاح ودائمًا غير اقتصادي ؛
* التشمس الجيد للمبنى بأكمله يقلل من طاقته
الاحتياجات.
* يجب أن تكون قيمة R للجدران والأسقف 5 على الأقل ؛
* استخدام الزجاج الثلاثي كلما أمكن ذلك ؛
* وضع الفتحات ومجمعات الطاقة الشمسية على الجانب الجنوبي وبشكل صحيح
توجيه المبنى
* تجنب تظليل الواجهة الجنوبية للمبنى ؛
* مراعاة العلاقة بين الجوانب الجمالية والفنية عند التصميم
مجمعات الطاقة الشمسية ومراكم الحرارة.
* يراعى ذلك فنيا وبنيويا الاستخدام المتكرر للطاقة
دائمًا ما يستخدم في المنزل (مياه الصرف الصحي ، الإضاءة ، إلخ) ؛
* توفر حماية للمنزل من الرياح الباردة (اشجار ، منحدرات ، حرارية
المناطق العازلة ، وما إلى ذلك) ؛
* في المناطق العاصفة لاستخدام طاقة توربينات الرياح على نطاق واسع ؛
* احسب بدقة النسبة المثلى بين حجم المبنى والحجم الخارجي
السطح (أقصى حجم ممكن مع أصغر سطح) ؛
* توفير تصميم منطقة عازلة حرارية (مثل الأبواب المزدوجة ،
المدرجات المغطاة ، وما إلى ذلك) ؛
* استخدام الظاهرة الفيزيائية النادرة المتمثلة في طارد للحرارة (انتقال الحرارة) ؛
* استخدام الخواص الحرارية لمراكم المبنى من حيث
الحل الأمثل للخزان للتعويض عن فقدان الحرارة أثناء النهار (الليل) و
تلبية متطلبات الطاقة الحرارية الموسمية ؛
* مراعاة النسبة المثلى للطاقات المريحة والمستقلة والخارجية ؛
* تقليل فقدان الحرارة من خلال النوافذ عن طريق زيادة قيمة R (نافذة خلال النهار
يوفر لنا حرارة أقل مما يخسره في الليل. إذا النوافذ
عزل في الليل ، يمكن الحصول على توازن حراري إيجابي من خلال النوافذ
الواجهة الجنوبية للمنزل).تستخدم النوافذ أيضًا كمجمعات شمسية و
أجهزة التبريد. زجاج عمودي مواجه للجنوب
فعالة بشكل خاص لتجميع الحرارة الشمسية في الشتاء. استخدم الستائر أو
الستائر المصنوعة من مادة عازلة للحرارة لتقليل الليل
فقدان الحرارة خلال الشتاء وتجنب التسخين المفرط في الربيع والصيف و
الخريف.

استمرار:
منظر عام للمنزل البيئي المستقل

تصميم منزل بيئي مستقل

الخيار 2. محطة طاقة شمسية مستقلة للمنزل أو لتوربينات الرياح

هناك طريقة أخرى للحصول على الكهرباء المستقلة وهي الحلول في مجال الطاقة البديلة. إنهم يعملون بطاقة المصادر الطبيعية مثل الرياح أو الشمس أو الماء.

هناك العديد من الخيارات للإنتاج الصناعي للكهرباء من مصادر متجددة ، بما في ذلك محطات الطاقة الكهرومائية وحتى محطات احتراق الغاز الحيوي.

في القطاع الخاص ، تستخدم الألواح الشمسية وتوربينات الرياح على نطاق واسع.

• تولد الألواح الشمسية الكهرباء من الخلايا الكهروضوئية - الألواح الشمسية المثبتة على سطح منزل ريفي أو على التلال.
• تعمل توربينات الرياح ذات المحور الرأسي أو الأفقي على تحويل طاقة الرياح إلى كهرباء. في الظروف المناخية ، لا تعمل بكفاءة ، وتركيبها منطقي في الأماكن التي توجد فيها رياح ثابتة.

بالإضافة إلى الأجهزة المباشرة التي تحول طاقة الطبيعة إلى كهرباء ، تشتمل محطة الطاقة الصغيرة المستقلة أيضًا على عاكس لتحويل التيار المباشر إلى تيار متردد.

من الممكن أيضًا توصيل بطارية بالنظام ، والذي سيجمع الكهرباء خلال فترة ذروة نشاط مصدر الطاقة. في هذه الحالة ، يصبح النظام مستقلاً تمامًا ولا ينطوي على بيع الكهرباء للدولة.

إمكانات الادخار لمحطة الطاقة الشمسية

البطاريات الشمسية التي تبلغ مساحتها 10 أمتار مربعة قادرة على توليد حوالي 100-150 كيلوواط ساعة من الكهرباء شهريًا ، مما يعني أنه لتلبية احتياجات عائلة مكونة من 3-4 أشخاص ، محطة طاقة شمسية مستقلة بمساحة خلية شمسية تبلغ مطلوب 20 م 2 أو أكثر.

مع الأخذ في الاعتبار برنامج "تعريفة التغذية" الحالية ، فإن محطة توليد كهرباء صغيرة على شكل شبكة بقدرة 10 كيلو وات (تبلغ تكلفة الإنجاز الكامل حوالي 10 آلاف دولار ، وتبلغ مساحتها حوالي 60 مترًا مربعًا) ستؤتي ثمارها في حوالي 8-10 سنوات. بعد ذلك ، ستعمل المعدات بربح لمدة 15-20 سنة على الأقل.

ما هي التعرفة الخضراء وكيفية ربطها

لكي تصبح عضوًا في برنامج الدولة "التعريفة الخضراء" ، يجب أن يكون لديك محطة طاقة شمسية صغيرة مثبتة (أو مولد طاقة الرياح).

من الضروري أيضًا توصيل عداد كهربائي ثنائي الاتجاه بشبكة الطاقة ، والتي ستحتفظ بسجلات الكهرباء المستلمة والمباعة.

يجب تسجيل المعدات لدى السلطات المحلية ، وسيتعين التحقق من العداد وختمه وفقًا لمتطلبات مزود الكهرباء.

من أجل البدء في بيع الكهرباء ، سيتعين على الدولة فتح حساب جاري بالهريفنيا لتحويل الأموال وإبرام اتفاقية مع شركة للطاقة.

تكلفة الكهرباء التي يمكن بيعها للدولة حتى نهاية عام 2019 هي 0.183 يورو / كيلوواط ساعة. بمرور الوقت ، ستنخفض التعريفة: اعتبارًا من 1 يناير 2020 ، ستكون 0.164 يورو / كيلوواط ساعة ، ومن 1 يناير 2024 - 0.146 يورو / كيلوواط ساعة.

تسجيل تصاريح ترتيب التدفئة المستقلة

لتثبيت نظام تدفئة مستقل في منزل ريفي ، سيتعين عليك الاتصال بإدارة القرية أو المدينة في مكان الإقامة ، نظرًا لأن تثبيت مثل هذا النظام هو إعادة هيكلة أو إعادة تطوير للمباني ، فستكون المستندات التالية مطلوبة:

1. طلب الاستمارة المعتمدة ، المنصوص عليها في المرسوم الحكومي الصادر في 25 أبريل 2005 رقم 266.
2. شهادة ملكية مع المستندات المصاحبة: تسجيل الدولة ، اتفاقيات التبرع أو نقل ملكية السكن ، حقوق الميراث الموثقة.
3. مع المشاركة في رأس المال ، يلزم تأكيد ملكية العقار من جميع المالكين وموافقتهم على تثبيت النظام (توقيع جميع المقيمين في الطلب).
4. نسخة من جواز السفر الفني للمحل.
5. تأكيد حالة السكن من قبل الهيئات والمنظمات المعمارية العاملة في مجال حماية الآثار سواء كانت ذات قيمة معمارية أو تاريخية أو ثقافية.
6. مشروع لجهاز أو إعادة تطوير ، يتكون من خطة لوضع خط أنابيب غاز وتركيب مرجل.
7. عند تركيب غلاية كهربائية قوية (إذا تجاوزت القيمة 30 كيلوواط) ، ستحتاج إلى نسخة من جواز سفره لتأكيد الطاقة القصوى ، عقد إمداد بالكهرباء.
8. مشروع إعادة تصميم المنزل (نقل أو تفكيك الحواجز الداخلية والجدران وفتحات الأبواب والنوافذ) ، إذا حدث أثناء تركيب المعدات. يتم تجميعها من قبل منظمة التصميم ، وتحتوي المستندات على معلومات أساسية عن النظام المثبت والحسابات الفنية. أيضًا ، يتم تنسيق حلول التصميم مع قسم مكافحة الحرائق والمحطة الصحية والوبائية وعمال الغاز.
9. الشروط الفنية لتوصيل الغاز الرئيسي (الصادر عن مؤسسات توزيع الغاز الحكومية أو مالكي الوقود والاتصالات الخاصين) ، وأجهزة التهوية في الغرفة مع المرجل.

يتم تقديم مجموعة المستندات هذه إلى اللجنة المشتركة بين الإدارات المسؤولة عن تشغيل مخزون الإسكان والموجودة في الإدارة ، ومن المتوقع الرد في غضون 45 يومًا تقريبًا.

بعد القيام بأعمال ربط وتركيب الشبكات من قبل الجهات ذات الصلة ، يتم تحرير شهادة قبول ، وتقديم نسخة منها إلى خدمة التسجيل العقاري.

أرز. 19 تركيب غلاية الزيت

العمارة الشمسية

يجب أن يتم تصميم المسكن على أساس محاسبة صارمة
السمات الطبيعية والمناخية للمنطقة باستخدام الإنجازات
مبنى تقليدي. تم وضع أسس هذا النهج من قبل F.L.
رايت.
منحدر حاد للسقف موجه إلى الجنوب ، أطول وألطف - إلى الشمال ، لأن. الخامس
في هذه الحالة ، يقاوم الثلج وأحمال الرياح بشكل أفضل. الطابق السفلي و
الطوابق السفلية ، السندرات معزولة بشدة ، يتم تنظيم مدخل المنزل من خلال الدهليز.
الفتحات الرئيسية ، المحمية بواسطة مصاريع ، موجهة نحو الجنوب. تخطيط المساحة
تعمل حلول هذه المنازل كأساس لتصميم المنازل الشمسية في الطقس البارد.
مناخ. وهكذا ، حتى في المسكن التقليدي والطبيعي والمناخ
تغير الظروف بشكل كبير من مظهر المنزل. المناخ مهم بشكل خاص
التمايز في تصميم البيوت الشمسية.
يتميز المتخصصون من حيث مستوى استخدام الموارد البيئية
عدة أنواع من المباني السكنية: * المباني الموفرة للطاقة ، والتي يتم تقليل فقد الحرارة فيها إلى
الحد الأدنى بسبب اختيار الحل الأمثل لتخطيط المساحة وتحسينه
العزل الحراري؛
* مبنى موفر للطاقة مع امتصاص محسن للإشعاع الشمسي ،
ولكن بدون أجهزة لتجميع الحرارة المستلمة ؛
* مبنى مع الحد الأدنى من فقدان الطاقة ، مع أنظمة امتصاص خاصة ،
توزيع وتخزين الحرارة (بيت الطاقة الشمسية).

مبدأ تشغيل نظام التدفئة المستقل والمكونات الرئيسية

يتضمن أي نظام تدفئة مستقل المكونات الرئيسية التالية:

مولد الحرارة. إنه جهاز يحول الطاقة الكهربائية أو طاقة الوقود المحترق إلى طاقة حرارية ، بينما في مولد الحرارة ، يتم نقل الطاقة الحرارية في نفس الوقت إلى المبرد. يتم استخدام شكلين رئيسيين من البيئة كناقل للحرارة - الكتل الهوائية والسائلة.في أغلب الأحيان ، يتم استخدام الماء المقطر المنقى في أنظمة التدفئة ، التي لديها أعلى معامل قدرة حرارية ، أي القدرة على نقل وتخزين الطاقة ، وجميع السوائل الأخرى ، بما في ذلك مضادات التجمد غير المتجمدة ، أدنى بكثير من الماء في هذا المؤشر.

لتحويل الوقود إلى طاقة حرارية ونقله إلى الناقل ، تتم عملية احتراقه في غلايات التدفئة ؛ إذا تم استخدام الكهرباء ، يتم تسخين وسيط نقل الحرارة عن طريق تسخين المادة بمقاومة كهربائية عالية للتيار المتردد و التبادل الحراري المتبادل مع سائل العمل.

خط نقل الحرارة.

جعلت أنابيب البوليمر ، بسبب مرونتها ومرونتها ، من الممكن تركيب أرضيات دافئة متعددة الدوائر مع تسخين المياه في المباني ، وهو ما كان من المستحيل القيام به مع خطوط الأنابيب المعدنية.

أجهزة التبادل الحراري. يدخل المبرد من الغلاية عبر الأنابيب إلى المبادلات الحرارية ، والتي تكون في معظم الحالات مشعات ، ويمر السائل خلالها ويطلق الحرارة إلى الهواء بسبب المساحة الكبيرة لمبيت المبادل الحراري. لزيادة أو تقليل ناتج الحرارة ، من الممكن تغيير تكوين البطاريات عن طريق إضافة أو إزالة أقسام فردية ؛ المواد المستخدمة في تصنيع المشعات هي الفولاذ أو الألومنيوم ، والتي تتمتع بنقل جيد للحرارة (الموصلية الحرارية العالية).

أرز. 4 مسخن الهواء - مبدأ التشغيل

شكل المنزل ومستوى العزل الحراري

الخطوة الأولى في تصميم المنزل الشمسي هي اختيار الأفضل
شكل المبنى. كقاعدة عامة ، يوصى باستخدام شكل مضغوط قريب من المربع.
خطة مع الحد الأدنى لمحيط الجدران الخارجية. مؤشر الاكتناز هو
معامل يساوي نسبة مساحة الجدران الخارجية إلى الحجم الداخلي للمبنى.
لتقليل سطح الجدران الخارجية الأسطوانية ،
نصف كروية وغيرها من الأشكال غير التقليدية. لتقليل استهلاك الطاقة
يتم مراجعة العديد من معايير تصميم مظاريف المبنى ،
يتم تحسين خصائص العزل الحراري من خلال استخدام أكثر تقدمًا
مواد العزل ، والقضاء على التسلل والنفخ من خلال الباب و
فتحات النوافذ ، تطبيقات الزجاج الثلاثي في ​​المناطق الباردة. كبير
يتم إنتاج التأثير من خلال تمايز المباني وفقًا لاحتياجات الطاقة ووضعها
عملية. أماكن منخفضة التدفئة (الخزائن والمخازن والحمامات والمرائب و
إلخ) يوصى بوضعها على طول الجدار الشمالي كعناصر عازلة.

مفهوم الطاقة والهندسة لمنزل مستقل

المنزل غير متصل بشبكات الكهرباء ومصادر الحرارة الخارجية. كل شيء مصنوع في الموقع.

يتم توليد الطاقة من خلال محطة طاقة شمسية بسعة 126.5 كيلو وات ، وهي تشغل واجهة المبنى بالكامل وسقفه. يتم تثبيت الوحدات الكهروضوئية ذات الأغشية الرقيقة على الواجهة. الألواح غير فعالة ، لكن ليس لها وهج ومتعددة الألوان ، أي أنها مناسبة بشكل مثالي كمواد للواجهة. يتم تثبيت وحدات أحادية الكريستال عالية الكفاءة على سطح المنزل المستقل.

تغطي الكهرباء المنتجة محليًا جميع احتياجات منزل المستقبل. يتم إرسال الكهرباء "الزائدة" للتخزين قصير المدى في بطاريات ليثيوم أيون (ليثيوم - حديد - فوسفات) بسعة 192 كيلو وات. ح- يذهب "الفائض الأقصى" من الكهرباء الذي يحدث في فصل الصيف إلى التخزين طويل الأمد. للقيام بذلك ، يتم إنتاج الهيدروجين عن طريق التحليل الكهربائي ، والذي يتم تخزينه في خزانات خاصة بحجم إجمالي يبلغ 120 متر مكعب تحت ضغط يصل إلى 30 ضغط جوي. (على الصورة).

يتم إنتاج الطاقة الحرارية بواسطة مضخة حرارية جوفية بقدرة 28 كيلو وات (مجسين بعمق 338 مترًا لكل منهما). يوجد في الطابق السفلي صهاريج تخزين حرارية عملاقة (2 × 125 م 3) معزولة بسمك 200 مم.يتم إنتاج الماء الساخن للاستخدام المنزلي بأنظف طريقة - متدفقة ، باستخدام وحدات المياه العذبة.

المنزل به وحدة تهوية مركزية بكفاءة 83٪ مع استرجاع الحرارة. للحماية من الصقيع ، يتم توفير الحرارة من الغرفة التي تم تركيب البطاريات فيها.

في المنزل ، لا يمكنك إمالة النوافذ (المفتوحة قليلاً) ، ووضعها في "وضع التهوية" ، يمكنك فقط فتحها بالكامل. تم القيام بذلك من أجل تقليل فقد الطاقة - بحيث لا يترك السكان النوافذ مفتوحة "عرضيًا" في الشتاء.

عندما لا تكفي الطاقة "الحالية" ، أي التي تنتجها محطة الطاقة الشمسية ، التي تنتجها البطاريات وأجهزة تخزين الحرارة ، لتزويد السكان ، يتم تضمين الهيدروجين في الميزان. تنتج خلية الوقود الكهرباء والحرارة. وفقًا للحسابات ، قد تحدث الحاجة إلى استخدام الهيدروجين مع المعلمات المحددة لمنزل مستقل وتكوين الأنظمة الهندسية فقط لمدة 20-30 يومًا في السنة ، خاصة في أشهر الشتاء.

الشقق كاملة التشطيب ومفروشة ومجهزة بأحدث الأجهزة (الموفرة للطاقة) وإضاءة LED.

لا يدفع المقيمون في المنزل تكاليف الكهرباء والتدفئة إذا بقوا ضمن "الميزانية" المحددة ، والتي تبلغ متوسط ​​2200 كيلو وات. ح في السنة. تحتوي كل شقة على شاشة توضح مقدار الطاقة المستهلكة. تظهر التجربة الأولى للسكان أنهم حتى الآن يتوافقون مع هذا "المعيار الاجتماعي".

ما هي تكلفة هذا المنزل المستقل في المستقبل؟ 5.3 مليون فرنك سويسري - التكلفة القياسية لمبنى من نفس الحجم في سويسرا (تذكر أن المبنى مجهز بالكامل) + 0.8 مليون - تكاليف إضافية للأنظمة الهندسية "الخاصة". يتم إطفاء تكاليف التسوية الإضافية عن طريق زيادة الإيجار (ولكن بما أن السكان لا يدفعون "جماعي" ، فإن إجمالي مدفوعات الإيجار الخاصة بهم يكون بالمعدل المحلي). هذه الأرقام لا تشمل "جزء الهيدروجين" - المحلل الكهربائي وخزانات الهيدروجين وخلايا الوقود. تم توفيرها لهذا المرفق كجزء من البحث والتطوير ولم يتم توضيح تكلفتها. مصدر

تسخين الهواء بالحمل الحراري

لتسخين الهواء ، عادةً ما يتم استخدام المسخنات الكهربائية ، حيث توفر المروحة المدمجة الهواء لعناصر التسخين ، وبعد ذلك تدخل الغرفة. يمكن تسخين الهواء بواسطة مكيفات الهواء التي تعمل في وضع التسخين ، والسخانات الكهربائية الرخيصة العادية بدون مراوح ذات ملف مفتوح ، أو سخانات الزيت ، حيث يتم غمر عنصر التسخين في المبرد. أحدث التقنيات هي استخدام المضخات الحرارية الموفرة للطاقة من الهواء إلى الهواء للتدفئة ، حيث يتم نقل الطاقة الحرارية الناتجة عن تشغيلها إلى كتل هوائية وتوزيعها في جميع أنحاء مساحة الغرفة بالكامل بسبب للمراوح المدمجة.

لا يعد تسخين المباني بالهواء الساخن طريقة شائعة جدًا بين المستهلك وله الميزات التالية:

• تتيح لك جميع خيارات تسخين الهواء تسخين الغرفة في وقت قصير ، على عكس تسخين المياه ، الذي يتطلب فترات زمنية طويلة لبدء إمداد الحرارة.
• تعمل المسخنات الكهربائية ذات الملف المفتوح على حرق الأكسجين - مما يؤدي إلى تدهور جودة الهواء الداخلي ويمكن أن يسبب الصداع.
• إذا تم استخدام مسخن واحد لتدفئة عدة غرف ، فسيتعين عليك تثبيت نظام مجاري هواء ضخم وتعليقه من السقف.

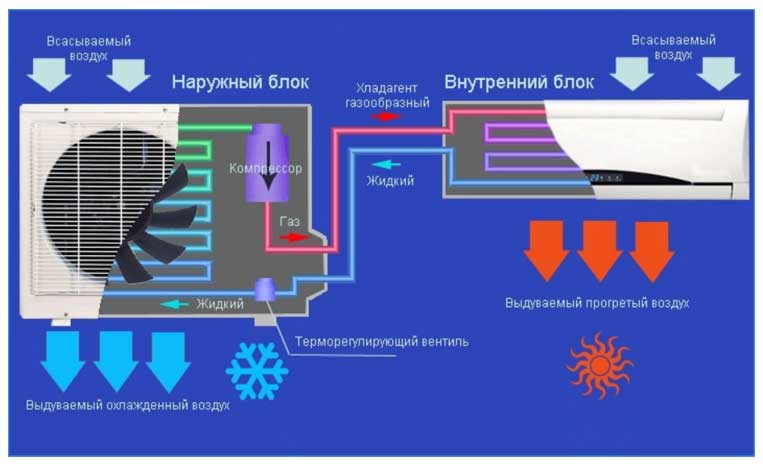

أرز. 5 تدفئة بالمكيفات

• بالإضافة إلى التدفئة ، فإن مولد الحرارة عالي التقنية (مكيف الهواء) قادر على أداء وظائف ترطيب أو ترشيح أو تبريد الهواء في الموسم الدافئ.
• تركيب التدفئة وأنابيب التهوية غير مهددة بإذابة الجليد خلال موسم البرد وكذلك تسرب المبرد في النظام وهو الهواء.
• تسخين الهواء سهل التنفيذ في أي غرفة بمساحة كبيرة أو صغيرة ؛ في أبسط الحالات ، يكفي توصيل المسخن بمقبس لتلقي الحرارة.

بالإضافة إلى مولدات الحرارة الصغيرة التي تعمل بالكهرباء ، يتم استخدام مولدات حرارية ثابتة كبيرة الحجم تعمل بالغاز أو الوقود السائل لتسخين الهواء ، ومكوناتها الرئيسية هي (الشكل 7):

• وضع الموقد الغازي في خزان كبير الحجم (مبيت).
• غرفة احتراق يتم فيها حرق الغاز وتنقل طاقته الحرارية إلى الهواء.
• نظام مراوح يوفر تبادل الهواء وتزويد مجاري الهواء بالهواء الساخن.
• مجاري الهواء التي توجه التدفق إلى غرف مختلفة.
• نظام إلكتروني للتحكم والمراقبة الأوتوماتيكي مع ضبط وضع التشغيل ومعلمات درجة حرارة المسخن.

أرز. 6 مبدأ التسخين بالمضخات الحرارية

طريقتان لتزويد الطاقة المستقل في المنزل

يمكنك تثبيت محطة طاقة صغيرة لمنزل خاص في أي مرحلة من مراحل بناء وتشغيل الكوخ.

الخيار 1. وقود سائل أو مولد طاقة غازي

في بعض الأحيان يبدأ بناء منزل حتى قبل توصيل الموقع بمصدر الطاقة. وفي هذه الحالة ، يعد المولد حلاً شاملاً لتزويد الكهرباء المستقلة.

ستكون محطة توليد الطاقة الصغيرة مفيدة أيضًا لإمدادات الطاقة الاحتياطية في المنزل في حالة انقطاع التيار الكهربائي.

في القطاع الخاص ، غالبًا ما يتم استخدام الأجهزة التالية:

مولدات بنزين محمولة

الطاقة التي تصل إلى 5-8 كيلوواط هي الأكثر طلبًا. إنهم قادرون على توفير مصدر طاقة مستقل في المنزل لفترة قصيرة ومناسبون لدور محطة طاقة صغيرة احتياطية في حالة القوة القاهرة.

عادة ما تكون الوحدات عبارة عن إطار معدني بمحرك رباعي الأشواط يغذي مولد التيار المتردد. عادةً ما يقتصر مورد المحرك للنماذج الشائعة لمولدات البنزين على 1500-2000 ساعة.

تسمح لك الأجهزة بتوصيل 2-4 مستهلكين للتيار أحادي الطور عند 220 فولت ، وهناك أيضًا مولدات ثلاثية الطور عند 380 فولت ، وبعض الطرز مزودة بخاصية بدء التشغيل التلقائي.

محطات توليد كهرباء صغيرة تعمل بالديزل والغاز

لقد احتلوا مكانة في سوق محطات توليد الطاقة الأكثر تكلفة والأكثر قوة. يتم شراؤها ليس من أجل الظرفية ، ولكن من أجل مصدر طاقة مستقل طويل الأجل في المنزل. تتراوح قوة الموديلات الشائعة من 5-6 إلى 30 كيلو واط ، ومورد المحرك أكبر بعدة مرات من قدرات مولدات البنزين المحمولة.

تم تجهيز العديد من محطات توليد الطاقة الصغيرة التي تعمل بالغاز والديزل بغلاف معدني مناسب لجميع الأحوال الجوية ، مما يسمح بتركيبها بشكل دائم في الهواء الطلق.

علاوة على ذلك ، يمكن توصيل مولدات الغاز الثابتة ليس فقط بأسطوانة غاز أو خزان غاز تحت الأرض ، ولكن أيضًا بخط أنابيب غاز ، مما يسمح لك بعدم القلق بشأن إعادة التزود بالوقود.

هذه الوحدات أغلى من موديلات الديزل ، لكنها أكثر هدوءًا وتستخدم زيتًا ومكونات أقل.

محطة توليد الكهرباء للمنزل: اختيار مولد الطاقة

يتم تحديد طاقة المولد لإمداد الطاقة المستقل في المنزل ، مع التركيز على الطاقة الإجمالية للمعدات التي يجب حجزها.

في الوقت نفسه ، يتم وضع هامش 20٪ على الأقل في حالة ذروة الأحمال. من الناحية المثالية ، هم لا يلخصون العمل ، ولكن قوة البداية للأجهزة ، والتي تتجاوز في معظم المعدات استهلاك الطاقة القياسي.

تقليديا ، يمكن التوصية بنوعين من مولدات الطاقة لإمداد الطاقة المستقل في المنزل.

محطات الطاقة الصغيرة أحادية الطور بسعة 3-5 كيلوواط قادرة على توفير مصدر طاقة احتياطي لجميع المعدات الهامة

بالنسبة لأدوات الطاقة والمعدات القوية (مثل الموقد الكهربائي) ، ستحتاج إلى مولد أحادي الطور أو ثلاثي الطور بقوة 5-7 كيلو واط أو أكثر. تكلفة هذه الأجهزة تبدأ من 10-15 ألف هريفنيا.

افعل ذلك بنفسك خطوات تركيب نظام التدفئة

يعد تثبيت نظام تدفئة بسيط في المنزل بأيديكم بدون أسلاك مجمعة ووضع تدفئة تحت الأرضية مهمة يمكن للعديد من مالكي المنازل القيام بها باستخدام أداة بسيطة في البناء والسباكة. للحصول على عمل فعال وعالي الجودة ، ستحتاج أيضًا إلى معرفة مخطط تركيب الغلاية (تعليمات للمساعدة) ، وتقنية تركيب خطوط الأنابيب من مختلف الأنواع ، ومهارات خاصة في أنابيب اللحام أو اللحام إذا تم اختيار خط أنابيب البولي بروبلين أو الصلب. يتم تركيب نظام التدفئة المستقل في منزل خاص أو شقة من الألف إلى الياء بيديك على مراحل بالترتيب التالي:

1. إنهم يرسمون أو يطلبون بشكل مستقل مخطط تدفئة في مؤسسة معمارية ، مع مراعاة ميزات تصميم منزلهم ، وبناء بئر للاتصال بخط أنابيب الغاز.
2. يحددون نوع الوقود والغلاية التي سيتم استخدامها لتدفئة الفضاء ، وتكوينها (دائرة مزدوجة أو دائرة واحدة).
3. يختارون مادة الأنابيب ، إذا كان من المخطط إخفاؤها تحت الأرض عند التسبب في مشعات التدفئة ، وشراء منتجات مصنوعة من البولي إيثيلين PEX المتشابك بقطر مناسب. ميزتها التي لا جدال فيها هي المرونة والقدرة على الاتصال والتوصيل بمعدات التدفئة باستخدام تركيبات ضغط لا تتطلب أدوات سباكة خاصة أو لحام.
4. يتم تحديد نوع المبادلات الحرارية ، وحساب عدد المشعات وطاقة البطارية المطلوبة وفقًا لمناطق المباني الساخنة ودرجة الحرارة المثلى في المبنى ، ويتم حساب عدد الأقسام يدويًا أو باستخدام الآلات الحاسبة.
5. يتم تحديدها من خلال مخطط توصيل بطارياتها ، ويمكن أن تكون أحادية الأنابيب أو ثنائية الأنابيب ، وتظهر أفضل النتائج من خلال الأسلاك ذات الأنبوبين المرتبطة ، والتي توفر نفس درجة حرارة التسخين لجميع المشعات المتصلة بالخط.

أرز. 17 غلاية غاز للتدفئة المستقلة - خيار التثبيت

يشرعون في تركيب النظام وتثبيته على الأرض في الطابق السفلي وتعليق الغلاية على الحائط ، وبعد ذلك يتم حفر ثقوب في الجدران وتركيب خط الأنابيب ، إذا كانت أنابيب التدفئة موجودة في الأرض ، يتم قطع الومضات في ذراع التسوية الذي يتم فيه وضع وصلة الأنبوب.

تصنع الستروبس أيضًا في الجدران ، إذا كان خط الأنابيب مسموحًا به على السطح ويريدون إخفائه لزيادة المظهر الجمالي.

• يتم تعليق المشعات على الجدران لتقليل فقد الحرارة ، ويتم وضع فيلم رقائق خلفها لعكس الأشعة تحت الحمراء ، ويتم توصيل خط أنابيب التدفئة بها.
• يتم ملء النظام بالماء والتحقق من وجود تسريبات ؛ لذلك ، يتم توفير السائل تحت ضغط يزيد بمقدار 1.5 - مرتين عن الضغط العامل (اختبار الضغط) ويترك النظام في هذا الوضع من 30 دقيقة إلى 24 ساعة.
• يقومون بتشغيل المرجل عند درجة حرارة منخفضة والتحقق من تسخين جميع المشعات ، وإزالة سدادات الهواء التي تتداخل مع الدورة الدموية والتدفئة بمساعدة رافعات Mayevsky المدمجة في البطاريات. بعد تنفيس النظام بالكامل ، يتم تشغيل المرجل بكامل طاقته ويتم فحص تشغيل النظام بشكل تسلسلي في ظل أوضاع تشغيل مختلفة ، مما يؤدي إلى تغيير معدل التغذية في مضخة الدوران الكهربائية.
• تتمثل الخطوة الأخيرة في موازنة النظام من أجل تحقيق نفس درجة حرارة التسخين لجميع المشعات ؛ لذلك ، عادةً ما يتم تضمين منظمات الحرارة فيها قبل التثبيت ، ولا يمكن للمستخدم التحقق من صحة تشغيلها إلا باستخدام مقياس حرارة.

شكل 18 غلاية وقود صلب بسعة 20 كيلو وات في القبو

إيجابيات وسلبيات التدفئة المستقلة

يُفهم التسخين الذاتي في المقام الأول على أنه الاستقلال عن مختلف العوامل والظروف الطبيعية والمنظمات التي ترتبط إلى حد ما ببيع الخدمات الحرارية أو مواد التدفئة في منطقة معينة. مزايا التدفئة الفردية هي:

• اختيار مناسب لقدراتهم المالية وسهولة استخدام معدات التدفئة ونوع الوقود.
• القدرة على تحديد بداية ونهاية موسم التدفئة حسب تقديرك.
• ضبط درجة الحرارة المريحة لنفسك ليس فقط في المنزل بأكمله ، ولكن أيضًا في الغرف الفردية.
• عند التصميم ، تتمثل الميزة في أنه من الممكن وضع مشعات التدفئة وفقًا لتقديرك ، أو إزالتها أو وضعها فوق قسم واحد أو أكثر لتحسين نقل الحرارة. يمكنك وضع تدفئة أرضية ، واختيار ضمن نطاق واسع قوة المرجل ومعلمات نظام التدفئة بالكامل ، بغض النظر عن خصائص مصدر الحرارة الخارجي ، على الاتصال الرسمي الذي يتم فرض بعض القيود عليه.
• في حالة عدم وجود وقت طويل في المنزل ، يمكنك إيقاف تشغيل التدفئة تمامًا أو ضبطها للعمل في الوضع الاقتصادي.
• لا يسمح استخدام أنظمة الدائرة المزدوجة في منزل فردي بتدفئة المباني فحسب ، بل يسمح أيضًا بتسخين الماء البارد إلى درجة حرارة عالية لاستخدامه في الحياة اليومية والنظافة الشخصية.

أرز. 2 مخطط خيار للتدفئة وإمداد الماء الساخن بالماء الساخن في منزل خاص

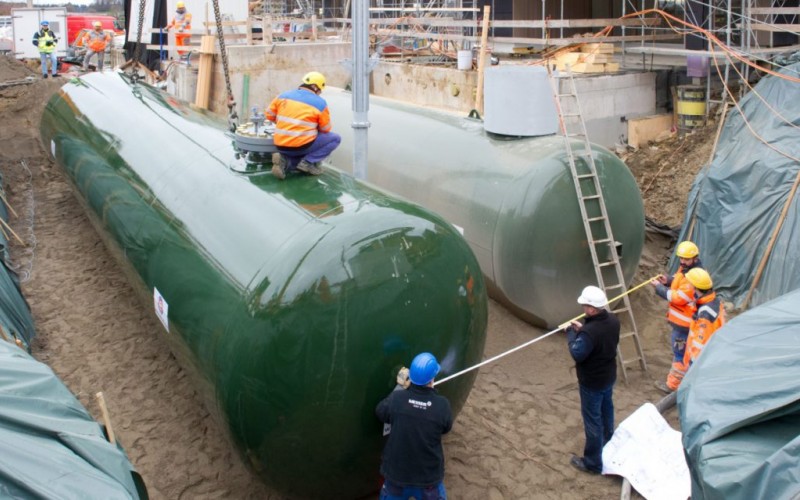

إن استخدام الوقود الصلب أو السائل ، الذي يتم تخزينه بكميات معينة ، يجعل نظام التدفئة مستقلاً تمامًا عن الاتصالات الخارجية - خطوط أنابيب الغاز ، وأنابيب التدفئة ، ويسمح بتدفئة المنزل دون الرجوع إلى حالات الطوارئ على الطرق الهندسية خارجها.

على الرغم من المزايا العديدة ، فإن التدفئة المستقلة لها عيوب كبيرة ، أهمها:

• يستغرق تشغيل وصيانة والتحكم في نظام التدفئة المستقل الكثير من وقت الفراغ ويتطلب بعض الجهد البدني عند استخدام الوقود الصلب.
• العيب الرئيسي للتدفئة الفردية هو التكلفة العالية لشراء وتركيب المعدات: غلاية ، مشعات التبادل الحراري ، مبادلات المجمعات وأنظمة خطوط الأنابيب للتدفئة الأرضية ، المضخات الكهربائية الدورانية ، تجهيزات السباكة (فتحات التهوية ، صمامات الفحص ، صمام الإغلاق و الصمامات الكروية) ، التحكم الآلي.
• بعد تثبيت النظام ، تأخذ تكاليف الوقود أيضًا جزءًا كبيرًا من الميزانية ، ولا يستطيع العديد من مالكي المنازل دفع تكاليف استهلاك الطاقة في غلاية كهربائية.
• أثناء التثبيت ، ستؤدي التكاليف الإضافية إلى حدوث تغيير في تكوين الجدران والجدران والأرضيات لمد خطوط الأنابيب ، وتركيب أذرع التسوية للتدفئة الأرضية.
• عند استخدام الغاز الطبيعي من خط الأنابيب المركزي كوقود ، يلزم الحصول على إذن من السلطات المختصة ، في حين أن الحصول عليه إجراء طويل الأجل ومعقد وممل يتطلب استثمار مبالغ كبيرة من المال.
• ستكون هناك حاجة أيضًا إلى الموارد المالية لضمان الالتزامات التعاقدية مع المنظمات المشاركة في صيانة وإصلاح المعدات المركبة ، وأخصائيي مركز الخدمة.

أرز. 3 مبدأ تشغيل نظام تدفئة مغلق
