ما هو المهم في الاعتبار عند الشراء
أساس الاختيار هو القوة والضغط. لتحديدها ، من الضروري مراعاة: المعلمات الهيدروليكية لنظام التدفئة ، والظروف المناخية للمنطقة وخصائص البناء للمبنى. الحساب معقد للغاية ويتطلب مشاركة متخصص. إذا لم يكن ذلك ممكنًا ، فمن الأفضل شراء نماذج ذاتية التنظيم واتباع النصائح:
- يمكن أخذ الطاقة (Q) اعتمادًا على المنطقة الساخنة. على سبيل المثال ، إذا كانت المساحة لا تتجاوز 350 م 2 ، يجب أن تأخذ الوحدة مع Q = 2 م 3 / ساعة ؛
- يتم تحديد الضغط حسب طول النظام (لكل 10 أمتار من طوله ، يمثل 0.6 مترًا).
من المهم أيضًا مراعاة نوع المبرد ودرجة حرارة التشغيل ولزوجة السوائل واستهلاك الطاقة وموثوقيتها وعمرها التشغيلي.
التركيب
يُسمح بتركيب النماذج الحديثة لمضخات الدوران سواء على خط أنابيب الإمداد أو الإرجاع ("الإرجاع"). لكن العديد من الخبراء يجادلون بأنه في الحالة الأخيرة ، فإن المعدات تبلى بدرجة أقل. مثبتة في قسم مستقيم مع تدفق رقائقي أمام المرجل
من المهم جدًا اختيار مكان بنهج مجاني لتسهيل الإدخال وإجراء مزيد من الصيانة. هناك عدد من القواعد الأخرى التي يجب اتباعها أثناء التثبيت:
- يتم تثبيت النماذج القياسية بشكل أفقي صارم ، وإلا يتم تقليل الإنتاجية ؛
- يتم تركيب المضخات بدون عمود وفقًا لتوصيات الشركة الصانعة ؛
- يجب وضع مرشح خشن أمام الوحدة لحماية الآلية من الجسيمات الصلبة ؛
- توجد الصمامات الكروية على كلا الجانبين من أجل تفكيكها في حالة حدوث عطل دون تصريف السائل من النظام ؛

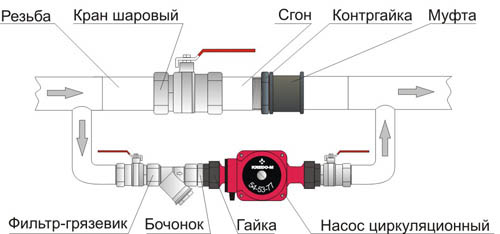

- قم بعمل ممر جانبي (خط جانبي) بصمام إغلاق. يسمح ، إذا لزم الأمر ، بضمان حركة السوائل التي تتجاوز المضخة ؛
- قم بتركيب صمام مخرج غاز أوتوماتيكي أو يدوي ، إذا لم يتم توفيره في التصميم.
تشير المراجعات العديدة لمضخات التدفئة الدورانية إلى أنها توفر مدخرات حقيقية وراحة إضافية فقط عند تركيبها بشكل صحيح. لذلك ، من الأفضل تكليف المحترفين بالتثبيت. لتجنب المفاجآت غير السارة وضمان التشغيل المستقر ، يُنصح باستخدام مصدر طاقة غير متقطع.
الشركات المصنعة الشعبية
الموثوقية العالية والجودة الاستثنائية تميز مضخات Halm لأنظمة التدفئة. بالإضافة إلى ذلك ، وبفضل إدخال التطورات المبتكرة ، فإنها تعمل بشكل جيد بجهد رئيسي يبلغ 160-260 فولت. إذا تم إغلاق العمود فجأة ، ينتقل المحرك إلى وضع الاستعداد. تتميز منتجات مُصنِّع ألماني آخر ، Wilo ، باستهلاكها المنخفض للطاقة (كفاءة الطاقة من الفئة A). هناك نماذج مع شاشة LCD ، والتي تشير إلى المعلمات الحالية.
تقدم شركة Grundfos الدنماركية ، الحائزة على جائزة Energy + 2008 لتقنيات توفير الطاقة ، مجموعة واسعة من المضخات التي يتم التحكم فيها عن طريق زر واحد ولها وظيفة Autodapt لضبط قطرات الضغط ، وفقًا للاحتياجات الحالية للجهاز. تتميز مضخات Dab الإيطالية لأنظمة التكييف والتدفئة بمستوى كبير من الحماية ضد التآكل. لقد أثبتوا أنفسهم جيدًا في البناء الخاص وعند العمل في نظام التدفئة المركزية. تتوفر النماذج مع غلاف قوي من الألومنيوم ومكره بوليمر. بالنسبة لمعظمهم ، يتم اختيار أحد أوضاع التشغيل الستة بمجرد الضغط على زر.
تقدم ماركة Unipump مجموعة واسعة من مضخات الدوران لأنظمة التدفئة الصغيرة المستقلة والكبيرة. يتم تطوير النماذج وفقًا لاحتياجات السوق المحلية. السمة المميزة هي الجودة العالية بأسعار في متناول الجميع.
الإعدادات الرئيسية
| الصانع | نوع | القوة ، دبليو | الأعلى. رئيس م | الإنتاجية ، م 3 / ساعة | الأسعار ، روبل |
| هالم | HUP 25-4.0 يو 130 | 40-70 | 3,9 | 3,4 | 3150 — 3420 |
| HUP 25-6.0 شرقًا 180 | 40-95 | 5,7 | 4,3 | 6 630 — 7 000 | |
| HUP 50-11.0 يو 280 م | 330-1100 | 12,3 | 31,7 | 27 500 — 36 900 | |
| ويلو | يونوس بيكو موديل 25 / 1-8 | 4-75 | 4 | 2,5 | 9300 — 9410 |
| نوع Wilo Star-RS 15/4 | 28 / 38/ 48 | 4 | 4 | 4 830 — 4 930 | |
| نموذج TOP-RL 25 / 7.5 | 115 / 165 / 205 | 7 | 6 | 9 230 — 9 740 | |
| جراندفوس | يو بي إس 32-40 | 45 | 4 | 12 | 4 700 — 7 000 |
| ALPHA2 نوع L 25-40 | 22 | 4 | 3,1 | 6 390 — 9 270 | |
| ربت | VA 25/130 | 57 | 2,71 | 3 | 3 750 — 5 060 |
| ايفوترون 60/180 | 43 | 6 | 3,5 | 7 740 — 8 420 | |
| يونيبامب | اتحاد الوطنيين الكونغوليين 25-40 | 62 | 4 | 3,5 | 2 200 — 4 300 |
| UPF 40-120 | 700 | 12 | 12 | 29 360 — 29 770 | |
| UPA 15-90 | 120 | 9 | 1,5 | 7 380 — 7 480 |
المعالم الرئيسية لمضخات التدفئة
لا يوجد الكثير من المعلمات التي يجب الانتباه إليها عند اختيار الجهاز. في الواقع ، هناك اثنان فقط - الضغط والأداء (التدفق)
الرأس هو المقاومة الهيدروليكية للنظام ، والتي يمكن للمضخة التغلب عليها. يتم قياس هذه القيمة بالأمتار من عمود الماء. كقاعدة عامة ، يتم تحديد المقاومة الهيدروليكية للنظام بأكمله من خلال أعلى نقطة في خط الأنابيب يتم من خلالها تدوير المياه.
يوضح أداء المضخة ، المقاس بالمتر المكعب / الساعة ، مقدار السائل الذي يمكن أن يمر عبر خط الأنابيب لكل وحدة زمنية. لذلك ، قبل اختيار النموذج المطلوب ، تحتاج إلى معرفة الحجم الدقيق لسائل التبريد في النظام.
الأهمية! يتناسب الضغط والإنتاجية عكسيا مع بعضهما البعض. أي أن أقصى ضغط يتم تحقيقه عند التدفق الصفري
على العكس من ذلك ، يكون الحد الأقصى لمعدل التدفق ممكنًا عند ارتفاع صفر لخط الأنابيب.
إنها خاصية تدفق الضغط للجهاز التي تجعل من الممكن تحديد النموذج باستخدام المعلمات المثلى لنظام معين. في الوقت نفسه ، فإن الصيغة القياسية - الأقوى والأفضل - ليست مناسبة تمامًا لهذه الحالة. لأن هذا يعني شراء وحدة أكثر تكلفة وزيادة استهلاك الطاقة.
تشغيل المضخة
قبل التوصيل ، يُملأ الجهاز بالماء ويتم ضخ الهواء للخارج. لتحرير الهواء ، يتم تدوير البرغي الموجود في الجزء الخلفي من المحرك. سيبدأ نزيف الهواء. إذا بدأ الماء في التدفق ، فسيتم تفريغ الهواء. يعود الترباس إلى موضعه الأصلي. تفتح الصمامات الموجودة على جانبي الشفط والتفريغ.
لتبديل السرعة ، استخدم مفتاح السرعة الموجود في صندوق المكثف.
قواعد التثبيت
- يتم التثبيت في غرفة دافئة جيدة التهوية.
- يتم التثبيت بعد اللحام وتنظيف النظام.
- يتم تثبيت صمامات الإغلاق عند مدخل ومخرج المضخة ، وهذا سيمنع التسربات واستنزاف المياه من النظام أثناء إصلاح الوحدة.
- لمنع التلف ، يتم تثبيت الجهاز فوق أو بالقرب من الأنابيب.
- الجهاز متصل بخط الأنابيب بحيث يتطابق محور الأنابيب الواردة والصادرة.
- لضمان التشغيل الهادئ وعدم الاهتزاز ، لم يتم تركيب الوحدة بالقرب من الركبة.
- يجب أن يتطابق قطر الأنبوب مع قطر الوحدة ؛
- يتم إجراء التثبيت بحيث يتزامن اتجاه السهم الموجود على الجهاز مع اتجاه مائع العمل ؛
- تم تركيب الوحدة مع مراعاة إمكانية الوصول إليها إذا لزم الأمر.
أمان
قبل تفكيك أو تركيب الوحدة ، يتم فصلها عن الشبكة. قبل تفكيك الجهاز ، انتظر حتى يبرد.
احمِ الأجزاء الكهربائية أثناء النزيف. لتجنب التلف ، يتم تثبيت المضخة في مكان جاف.
خصائص ومخطط التركيب لمضخة Gileks Compasses
تتراوح درجة حرارة الغرفة بين سالب عشرة وخمسين درجة مئوية.
مشاكل جيلكس وكيفية اصلاحها
الموزعون موثوقون ، لكن هناك مشاكل بسيطة. للقضاء عليها ، تحتاج إلى معرفة السبب.
قائمة المشاكل:
- عند البدء ، تتوقف الوحدة على الفور. السبب هو البلاك بين المكره والإسكان. يمكنك حل المشكلة عن طريق إزالة البلاك وفتح العمود ؛
- مستوى ضوضاء مرتفع. السبب هو الهواء في النظام أو ارتفاع ضغط الماء. استكشاف الأخطاء وإصلاحها عن طريق نزيف النظام وتقليل سرعة السائل ؛
- الوحدة لا تبدأ. والسبب هو أنه لا يوجد جهد في الشبكة ، والمكثف مكسور ، ولوح البلاك على المحامل حجب العمود. من الضروري التحقق من سلامة الكبل ، وفتح العمود ؛
مع مراعاة قواعد التشغيل ، تعمل البوصلة لسنوات عديدة ولا تتطلب أعمال إصلاح.
تتميز بوصلات جيلكس بالموثوقية والجودة. تؤكد المراجعات الإيجابية جودة الأجهزة.
نصائح لاختيار جهاز لنظام التدفئة الأرضية في المنزل
كيف تختار مضخة للتدفئة تحت الأرضية؟ اليوم ، يتم تمثيل السوق بشكل أساسي بمضخات ثاني أكسيد الكربون ، بتدفق قياسي يبلغ حوالي 40 لترًا / دقيقة (حوالي 2.5 متر مكعب / ساعة) ورأس يصل إلى ستة أمتار. معدل التدفق يتناسب طرديا مع ضغط الرأس.
عند الشراء ، يجب أن يكون مفهوماً أن معدل التدفق البالغ 40 لترًا / دقيقة المشار إليه في المضخة لن يتوافق دائمًا مع معدل التدفق الفعلي. لأن يعتمد الأخير على معدل نقل العقدة الأرضية أو النظام نفسه. عدد كبير من الدوائر الطويلة يقلل من الاستهلاك.
من السهل التعامل مع هذا باستخدام رسمين بيانيين: نظري (لكل هذه المضخات) - رقم 1 ، وحقيقي لمضخة 2.5 متر مكعب في المثال. بضغط ستة أمتار - رقم 2.
كلما زاد إنتاجية نظامك ، قل الضغط على جميع الدوائر المتصلة. أولئك. كلما تم إغلاق المزيد من الدوائر بوحدة خلط واحدة ، زاد التدفق.
مضخات الطرد المركزي متعددة المراحل
الأنواع والمعلمات الرئيسية
GOST 10407-88
طبعة رسمية
لجنة دولة الاتحاد السوفياتي بشأن المعايير
موسكو
UDC 621.671: 006.354 المجموعة G82.1
معيار حالة اتحاد الجمهوريات الاشتراكية السوفياتية
أنواع المضخات القطاعية متعددة المراحل المركزية والمعلمات الرئيسية
مضخات طاردة مركزية متعددة المراحل. الأنواع والمعلمات الأساسية
OKP 36 3113 ، 36 3152
غوست
10407—88
تاريخ التقديم 01.01.90
عدم الامتثال للمعيار يعاقب عليه القانون
تنطبق هذه المواصفة القياسية على المضخات المقطعية متعددة المراحل الطاردة المركزية المصممة لضخ المياه ، وتحدد أنواع المضخات اعتمادًا على خصائص المياه التي يتم ضخها ومعلماتها الرئيسية.
1. يجب أن تصنع المضخات من الأنواع التالية:
CNS - مضخات لضخ المياه برقم هيدروجيني 7-8.5 ، مع جزء كتلة من الشوائب الميكانيكية لا يزيد عن 0.1٪ ، حجم جسيم صلب لا يزيد عن 0.1 مم ، صلابة دقيقة لا تزيد عن 1.47 جيجا باسكال ، درجة حرارة لا يزيد عن 318 كلفن (45 درجة مئوية) ؛
CNSg - نفس الشيء ، مع درجة حرارة لا تتجاوز 378 كلفن (105 درجة مئوية) ؛
TsNSs - مضخات ذات تصميم أحادي الغلاف لضخ مياه حقول النفط العدوانية ، بما في ذلك المضخات المحتوية على كبريتيد الهيدروجين مع جزء كتلة من الشوائب الميكانيكية لا تزيد عن 0.1٪ ، وحجم جسيم صلب لا يزيد عن 0.1 مم ، وصلادة دقيقة لا تزيد عن من 1.47 جيجا باسكال ، ودرجة حرارة لا تزيد عن 333 كلفن (60 درجة مئوية ؛
CNS - نفس الشيء ، في إصدار من حالتين.
2. يجب تصنيع المضخات بنسخة مناخية UHL ، فئة التنسيب أثناء التشغيل 4 وفقًا لـ GOST 15150-69.
3. يجب أن تتوافق المعلمات الرئيسية للمضخات للوضع الاسمي مع تلك الموضحة في الجدول.
4. يجب أن يتوافق رمز المضخات مع مخطط الكتلة الوارد في الملحق الأول.
5. ترد أجزاء العمل لخصائص Q-H للمضخات في الملحق 2.
الإصدار الرسمي ★
لا طبع (ب) معايير النشر ، 1988
|
التقديم ، س |
|||
|
بحجم |
كود OKP |
م 8 / ثانية |
م * / ح |
|
CNS J 8 44 (CNSg 38-44) |
3G 3113 0800 (36 3113 2500) |
||
|
CNS 36-66 (CNSg 38-66) |
36 3113 0810 (36 3113 2510) |
||
|
الجهاز العصبي المركزي 38 -88 (CNSg 38-88) |
36 3113 0820 (36 3113 2520) |
||
|
DNS 38-110 (TsNSg 38-110) |
36 3113 0830 (36 3113 2530) |
||
|
الجهاز العصبي المركزي 38-132 (CNSg 38-132) |
36 3113 0840 (36 3113 2540) |
0,0106 |
38 |
|
الجهاز العصبي المركزي 38-154 (CNSg 38-154) |
36 3113 0850 (36 3113- 2550) |
||
|
CNS 38-176 (CNSg 38-176) |
36 3113 0860 (36 3113 2560) |
||
|
الجهاز العصبي المركزي 38-198 (CNSg 38-198) |
36 3113 C870 (36 3113 2570) |
||
|
الجهاز العصبي المركزي 38-220 (CNSg 38-220) |
36 3113 0880 (36 3113 2580) |
||
|
الجهاز العصبي المركزي 6S-66 (TsNSg 60-66) |
36 3113 5610 (36 3113 2590) |
0,0167 |
60 |
الرأس R ، m (حد الانحراف
44
66
88
110
132
154
176
198
220
66
السرعة (مزامنة)
مع
دورة في الدقيقة
التجويف المسموح به
احتياطي ، م ، لا أكثر
الكفاءة ، x. على الاكثر
الوزن ، كجم ، لا أكثر
178
67
198
50
3000
3,6
219
239
259
280
69
300
321
341
60
3000
4,5
69
209
GOST 10407-88 ج.
|
بحجم |
كود OKP |
شديتا ، س |
|
|
آنسة |
م * / ح |
||
|
الجهاز العصبي المركزي 60-99 (CNSg 60-99) |
36 3113 5620 (36 3113 2600) |
0,0167 |
60 |
|
الجهاز العصبي المركزي 60-132 (CNSg 60-132) |
36 3113 5630 (36 3113 2610) |
||
|
الجهاز العصبي المركزي 60-165 (CNSg 60-165) |
3 6 3113 5 640 (36 3113 2 620) |
||
|
الجهاز العصبي المركزي 60-198 (CNSg 60-198) |
36 3113 5650 (36 3113 2630) |
||
|
الجهاز العصبي المركزي 60-231 (CNSg 60-231) |
36 3113 5660 (36 3113 2640) |
||
|
CNS 60-264 (CNSg 60-264) |
36 3113 5 680 (36 3113 2650) |
||
|
الجهاز العصبي المركزي 60-297 (CNSg 60-297) |
36 3113 5690 (36 3113 2660) |
||
|
CNS 60-330 (CNSg 60-330) |
36 3113 5700 (36 3113 2670) |
||
|
الجهاز العصبي المركزي 63-10000 |
0,0175 |
63 |
|
|
الجهاز العصبي المركزي 63-1500 |
0,0175 |
63 |
|
|
الجهاز العصبي المركزي 63-2000 |
0,0175 |
63 |
|
|
CNS 63 -zos 0 |
0,0175 |
63 |
استمرار
|
الرأس R ، m (حد الانحراف |
تكرار دوران (متزامن) |
احتياطي التجويف المسموح به ، م ، لا أكثر |
نجاعة، ٪، على الاكثر |
الوزن ، كجم ، نانوثانية أكثر |
|
—c / o) |
-1 مع |
دورة في الدقيقة |
99>
233
69
132
165
258
232
ا
198
231
264
297
339
1000
1500
2000
3000
50
73
