المراكم الهيدروليكية

توصيات التصنيع

يستنتج من القسم السابق أنه لن يكون بالإمكان التخلص من برميل عادي سعة 200 لتر إلا إذا كانت سعته لا تقل عن نصف مكعب. هذا يكفي لمنزل مساحته 30 مترًا مربعًا ، ثم ليس لفترة طويلة. لكي لا تضيع الوقت والطاقة سدى ، فمن الضروري

من وجهة نظر التنسيب في غرفة المرجل ، من الأفضل عمل وعاء مستطيل الشكل. الأبعاد تعسفية ، الشيء الرئيسي هو أن منتجها يساوي الحجم المحسوب. الخيار المثالي هو خزان من الفولاذ المقاوم للصدأ ، لكن المعدن العادي سيفي بالغرض.

في الجزء العلوي والسفلي ، يجب تزويد مجمع الحرارة بيديك بفوهات للتوصيل بالنظام. لمنع الجدران الفولاذية من الانتفاخ إلى الخارج بضغط الماء ، يجب تقوية الهيكل باستخدام أضلاع أو وصلات.

يجب عزل خزان البطارية جيدًا ، بما في ذلك من الأسفل. لهذا الغرض ، تكون الرغوة بكثافة 15-25 كجم / م 3 أو الصوف المعدني في ألواح ذات كثافة لا تقل عن 105 كجم / م 3 مناسبة. السماكة المثلى للطبقة العازلة للحرارة 100 مم. سيكون للجهاز الناتج المملوء بسائل التبريد وزن مناسب ، لذلك ستكون هناك حاجة إلى أساس لتركيبه.

نصيحة. إذا كانت هناك حاجة إلى حاوية لنظام تسخين بالجاذبية ، فيجب أن تكون كذلك التثبيت باليد على حامل معدني ، مع عدم نسيان عزل الجزء السفلي. الهدف هو رفع الخزان فوق مستوى البطاريات.

مزايا وعيوب تا

أبعاد TA مثيرة للإعجاب

لنبدأ بفوائد استخدام خزان الماء الساخن والتدفئة:

• استقرار درجة الحرارة في الدائرة ؛
• اقتصاد الوقود؛
• تقليل عدد أحمال الوقود في المرجل ؛
• المدفأة تدرك تماما إمكاناتها من الطاقة ؛
• إمكانية التوفير إذا كان المرجل الكهربائي يعمل كمسخن ؛
• التسخين المتزامن للحامل الحراري في دائرة التسخين والماء الساخن.

لا يوجد شيء ليس به عيوبه. نفس الشيء مع المشتتات الحرارية.

• تأخذ مساحة كبيرة
• غالية الثمن
• بحاجة إلى غلاية أكثر قوة.

يدرك الجميع أن كل عمل يجب أن يتم بشكل جيد وفعال ، ويفضل الالتزام بجميع القواعد. من الناحية العملية ، للأسف ، هذا ليس ممكنًا دائمًا. هنا تحتاج إلى حساب المال ، لأن كل شيء يعتمد عليهم دائمًا. يساعد استخدام الخزانات العازلة حقًا في تقليل تكاليف الوقود وتثبيت درجة الحرارة في الدائرة. في الوقت نفسه ، ستحتاج مبدئيًا إلى شراء غلاية ضعف قوتها ، وهي بالطبع أغلى ثمناً ، وشراء مجمع الحرارة نفسه ، وهو أيضًا ليس رخيصًا. يمكنك إجراء عمليات شراء تدريجيًا ، أولاً إنشاء دائرة بدون خزان تخزين ، ثم شرائها بمرور الوقت إذا لم تختف الرغبة. في هذه الحالة ، سيكون من الضروري إجراء تصحيح طفيف لتخطيط أنابيب التدفئة.

مثيرة للاهتمام حول الموضوع:

• مشعات عالية لنظام التدفئة
• كيفية صنع موقد طويل الاحتراق
• طلاء أنابيب التدفئة
• مانع التجمد والمبردات للتدفئة.

حساب تراكم الحرارة

يمكن شراء حاوية لتراكم الطاقة الحرارية جاهزة الصنع أو صنعها بشكل مستقل. لكن يطرح سؤال طبيعي: ما هي السعة التي يجب أن تكون عليها الخزان؟ بعد كل شيء ، لن يعطي الخزان الصغير التأثير المطلوب ، وسيكلف الكثير فلسًا واحدًا. ستساعد الإجابة على هذا السؤال في العثور على حساب تراكم الحرارة ، ولكن عليك أولاً تحديد المعلمات الأولية للحسابات:

• فقدان حرارة المنزل أو تربيعه ؛
• مدة عدم نشاط مصدر الحرارة الرئيسي.

دعونا نحدد سعة خزان التخزين باستخدام مثال منزل قياسي بمساحة 100 متر مربع ، والذي يتطلب كمية حرارة 10 كيلو واط للتسخين. افترض أن صافي وقت الخمول للغلاية هو 6 ساعات ، ومتوسط ​​درجة حرارة حامل الحرارة في النظام هو 60 درجة مئوية.منطقياً ، خلال الفترة الزمنية التي تكون فيها وحدة التسخين معطلة ، يجب أن تزود البطارية 10 كيلو واط للنظام كل ساعة ، ليصبح المجموع 10 × 6 = 60 كيلو واط. هذه هي كمية الطاقة التي يجب تجميعها.

نظرًا لأن درجة الحرارة في الخزان يجب أن تكون عالية قدر الإمكان ، فسنأخذ قيمة 90 درجة مئوية للحسابات ، ولا تزال الغلايات المحلية غير قادرة على فعل المزيد. يتم حساب السعة المطلوبة للمجمع الحراري ، معبراً عنها بكتلة الماء ، على النحو التالي:

• Q هو مقدار الطاقة الحرارية المتراكمة ، في حالتنا 60 كيلو واط ؛
• 0.0012 كيلو واط / كجم ºС هي السعة الحرارية المحددة للماء ، في وحدات القياس الأكثر شيوعًا - 4.187 كيلو جول / كجم С ؛
• Δt هو الفرق بين درجة الحرارة القصوى لسائل التبريد في الخزان ونظام التدفئة ، ºС.

لذلك ، يجب أن يحتوي مجمع المياه على 60 / 0.0012 (90-60) = 1667 كجم من الماء ، أي ما يقرب من 1.7 م 3 في الحجم. لكن هناك نقطة واحدة: يتم الحساب عند أدنى درجة حرارة في الخارج ، وهو أمر نادر الحدوث ، باستثناء المناطق الشمالية. بالإضافة إلى ذلك ، بعد 6 ساعات ، سيبرد الماء في الخزان إلى 60 درجة مئوية فقط ، مما يعني أنه في حالة عدم وجود طقس بارد ، يمكن "تفريغ" البطارية أكثر حتى تنخفض درجة الحرارة إلى 40 درجة مئوية. ومن هنا الاستنتاج: بالنسبة لمنزل مساحته 100 م 2 ، يكفي خزان تخزين بحجم 1.5 م 3 إذا كانت الغلاية غير نشطة لمدة 6 ساعات.

تركيب خزان التخزين

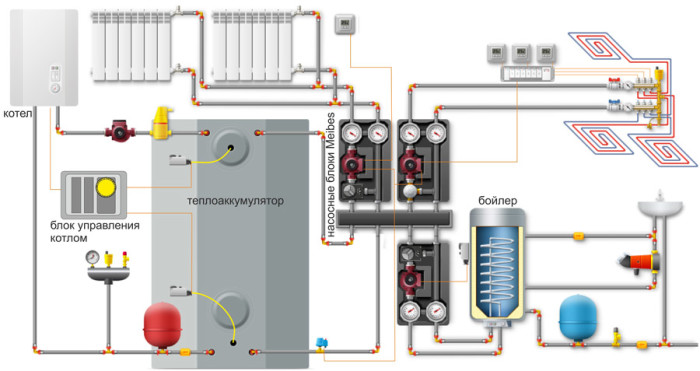

مخطط توصيل مجمع الحرارة بنظام التدفئة

يتم تثبيت الخزان أمام مشعات التدفئة. الخيار الأفضل هو توصيل أنبوب المدخل مباشرة بعد الغلاية. وفقًا لهذا المخطط ، سيتم تسخين المياه فيه في أسرع وقت ممكن.

• صمامات الإغلاق على جميع الأنابيب الفرعية ؛
• أجهزة قياس الضغط والحرارة. يجب أن تشير مستشعرات درجة الحرارة إلى درجة تسخين الماء في الخزان والسائل المبرد ؛
• مجموعات من الصمامات ثنائية الاتجاه لخلط الماء الساخن والمبرد من أنبوب الإرجاع ، حتى تتمكن من تقليل تكاليف الطاقة.

يجب أن تتم صيانة الخزان قبل كل موسم تدفئة. من الأفضل فكها تمامًا لإزالة المقياس والتحقق من حالة الهيكل. إذا لم يكن ذلك ممكنًا ، يتم الغسل باستخدام حلول خاصة.

تصف مادة الفيديو ميزة استخدام خزان تخزين لنظام تدفئة مستقل:

شكرا للمؤلف لمقال مثير للاهتمام. لقد تعلمت بنفسي عن المجمعات الحرارية بعد شراء غلاية تعمل بالوقود الصلب ، واضطررت إلى شراء المزيد ووضعها في نظام جاهز. أخذت برميلًا من علامة Termiko التجارية المصنوعة في أوكرانيا. حتى الآن ، فإن الانطباعات إيجابية بحتة. انخفض استهلاك الحطب بنسبة 25 في المائة ، حيث يعطي المرجل بعد التحميل الحرارة لمدة 6 ساعات أخرى ، وبوجه عام ، أصبح تدفئة المنزل أكثر ملاءمة. بشكل عام ، أنصحك بالبحث على الفور في اتجاه الخزانات العازلة عند الشراء.

تصميم خزان التخزين للتدفئة

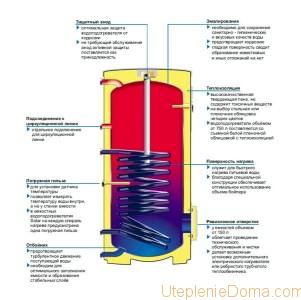

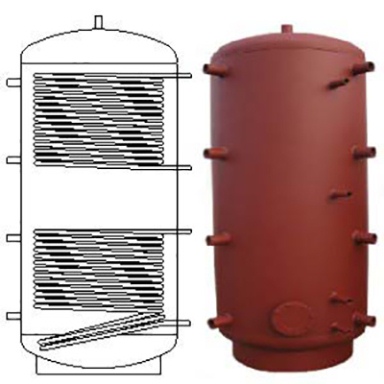

منظر مقطعي لخزان تراكم للتدفئة

الآن دعونا نلقي نظرة فاحصة على تصميم مجمع الحرارة. إذا كان الخزان مخصصًا لدائرة التسخين فقط ، فإن تصميمه بسيط للغاية:

• سكن مختوم
• الطبقة العازلة؛
• أنبوب فرعي في الجزء العلوي للتزويد ؛
• عودة الأنبوب في الأسفل.

لا يلزم أي شيء آخر ، ولكن إذا كان من الضروري لخزان التخزين للتدفئة أيضًا تسخين المياه للاحتياجات المنزلية ، فإن ملفًا نحاسيًا ، وبالطبع ، أنبوبان فرعيان (مدخل / مخرج) يتم تضمينهما في جسم الخزان. الماء البارد متصل بأنبوب المدخل. يمر عبر الملف ويسخن من المبرد الموجود في الخزان العازل. يخرج الماء الساخن بالفعل من الخزان ، والذي يتم توفيره للحمام وحنفيات المطبخ. في الوقت نفسه ، يعتمد ذلك على طول الملف النحاسي كم من الوقت سيبقى الماء داخل TA ، وبالتالي ، مقدار تسخينه.

لا يمكن أن يحتوي تصميم HE على العديد من دوائر نقل الحرارة فحسب ، بل يمكن أن يحتوي أيضًا على العديد من مصادر التسخين.لذلك ، يمكن تسخين المبرد في الخزان بعدة طرق:

• من المدفأة
• من السخانات الكهربائية.

يمكن تغذية السخانات الكهربائية مباشرة في الشبكة وتشغيلها عند الضرورة. أيضًا ، تم تجهيز الخزانات العازلة الحديثة لمراكم التدفئة بعنصر تسخين متصل بألواح شمسية ، مما يتيح لك استخدام الطاقة الشمسية مجانًا.

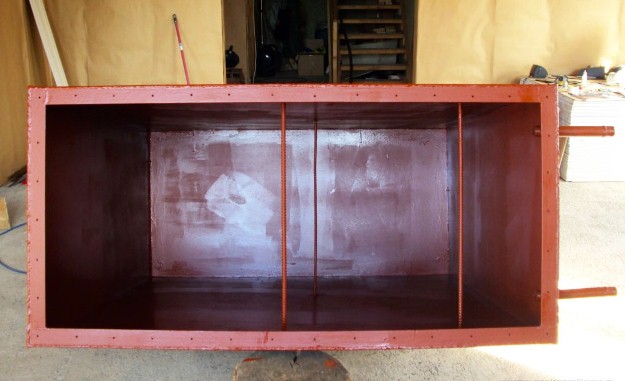

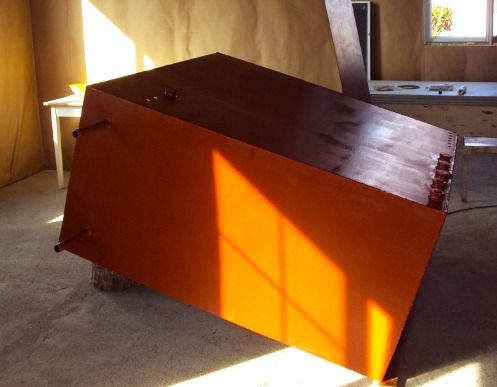

كما هو الحال دائمًا ، يهتم الحرفيون بما إذا كان من الممكن صنع خزان بطارية للتدفئة بأيديهم. بالطبع ، يمكنك ذلك إذا كانت يداك في مكانها الصحيح ، ولكن من المستحيل القول أن الأمر بسيط للغاية.

ما يجب الانتباه إليه:

• يجب ألا يكون الجزء العلوي من الخزان مسطحًا ، وإلا فسيتم ضغطه ؛
• يجب أن تكون أنابيب الإمداد والعودة في الطائرات الصحيحة ؛
• الهيكل بأكمله مغلق تمامًا ؛
• المعدن حوالي 5 مم.

في الفيديو أدناه ، يمكنك أن ترى كيف صنع أحد الحرفيين خزانًا للتدفئة بيديه من برميل.

حجم البطارية العازلة

دعونا نفهم مقدار تخزين الحرارة الذي يجب أن يكون. هناك آراء مختلفة مبنية على الحساب المبني على:

• مساحة المبنى
• قوة المرجل.

دعونا نلقي نظرة على كل منهم. إذا بدأت من منطقة الغرفة ، فلا يمكن أن تكون هناك توصيات دقيقة. نظرًا لوجود العديد من العوامل التي تؤثر على عمر بطارية النظام بدون غلاية ، أهمها فقدان حرارة الغرفة. كلما كان المنزل معزولًا بشكل أفضل ، كلما كان الخزان العازل قادرًا على توفير السكن بالحرارة لفترة أطول.

الحساب التقريبي ، بناءً على مساحة الغرفة ، هو أن حجم مجمع الحرارة يجب أن يكون أربعة أضعاف عدد الأمتار المربعة. على سبيل المثال ، منزل بمساحة 200 متر مربع مناسب لـ TA بحجم 800 لتر.

بالطبع ، كلما كان الخزان أكبر ، كان ذلك أفضل ، ولكن من أجل تسخين كمية أكبر من المبرد ، هناك حاجة إلى مزيد من طاقة السخان. يتم حساب قوة المرجل على أساس المنطقة الساخنة. كيلووات واحد يسخن عشرة أمتار. يمكنك أيضًا وضع خزان بخمسة أطنان ، فقط إذا لم تسحب الغلاية مثل هذه الأحجام ، فلن يكون هناك فائدة من تركيب مثل هذا المجمع الحراري الكبير. لذلك ، من الضروري إجراء تعديلات على حساب قوة المرجل نفسه.

اتضح أنه ربما يكون من الأصح إجراء حساب بناءً على قوة المرجل. لنأخذ على سبيل المثال نفس المنزل الذي تبلغ مساحته 200 متر مربع. الحساب التقريبي لحجم الخزان العازل هو كما يلي - كيلو وات واحد من الطاقة يسخن 25 لترًا من المبرد. بمعنى ، إذا كان هناك سخان بقوة 20 وات ، فيجب أن يكون حجم TA حوالي 500 لتر ، وهو ما لا يكفي بوضوح لمثل هذا السكن.

بناءً على نتائج الحسابات ، يمكننا أن نستنتج أنه إذا كنت ستقوم بتركيب مجمع حراري ، فأنت بحاجة إلى أن تأخذ ذلك في الاعتبار عند اختيار قوة الغلاية ولا تأخذ واحدًا ، بل اثنين كيلووات لكل عشرة أمتار من منطقة ساخنة. عندها فقط سيكون النظام متوازنا. يؤثر حجم TA أيضًا على حساب سعة الموسع. خزان التمدد هو خزان تمدد يعوض التمدد الحراري لسائل التبريد. لحساب حجمه ، يجب أن تأخذ الحجم الإجمالي لسائل التبريد في الدائرة ، بما في ذلك سعة الخزان العازل ، وتقسيمه على عشرة.

ميزات تصميم مجمع الحرارة

العنصر الرئيسي لأي TA هو مادة تخزين حراري ذات سعة حرارية عالية.

اعتمادًا على نوع المادة المستخدمة ، يمكن أن تكون المجمعات الحرارية للغلاية:

• الحالة الصلبة
• سائل
• بخار؛
• حرارية.
• مع عنصر تسخين إضافي ، إلخ.

للتدفئة وإمدادات المياه الساخنة للمنازل الخاصة ، يتم استخدام صهاريج تخزين الماء الساخن ، حيث تكون المياه ذات السعة الحرارية العالية النوعية التي تعمل كعنصر تخزين حراري.

بدلاً من الماء ، يستخدم مضاد التجمد أحيانًا. مصممة لأنظمة التدفئة المنزلية.

مثال على سخان المياه مع عنصر تسخين كهربائي إضافي لنظام إمداد الماء الساخن هو سخان مياه تخزين حديث.

مجمع الطاقة الحرارية التقليدي عبارة عن خزان معدني محكم الإغلاق بأحجام مختلفة (من 200 إلى 5000 لتر أو أكثر) ، كقاعدة عامة ، على شكل أسطواني ، محاط بغلاف خارجي (علبة).

بين الخزان والغلاف الخارجي توجد طبقة عازلة من مادة عازلة للحرارة.

يوجد في الجزأين العلوي والسفلي من الخزان أنبوبان فرعيان للتوصيل بغلاية التدفئة ونظام التدفئة نفسه.

يوجد في الجزء السفلي عادة صمام تصريف لتصريف السائل ، وفي الجزء العلوي يوجد صمام أمان للنزيف التلقائي للهواء عندما يرتفع الضغط داخل الخزان العازل. قد تكون هناك أيضًا حواف لتوصيل مستشعرات الضغط ودرجة الحرارة (مقياس الحرارة).

في بعض الأحيان ، يمكن تركيب سخان إضافي واحد أو أكثر من أنواع مختلفة داخل الخزان العازل:

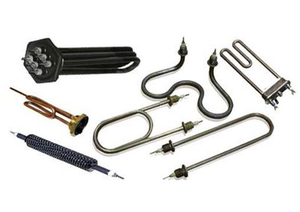

• سخان كهربائي (TEN) ؛
• و / أو مبادل حراري (ملف) متصل بمصادر حرارة إضافية (مجمعات شمسية ، مضخات حرارية ، إلخ).

تتمثل المهمة الرئيسية لهذه السخانات في الحفاظ على درجة حرارة التسخين المطلوبة لسائل العمل داخل HE.

أيضًا ، يمكن وضع مبادل حراري DHW داخل الخزان ، والذي يوفر إمدادًا بالماء الساخن عن طريق تسخينه بسائل العمل لنظام التدفئة.

مبدأ تشغيل خزان التخزين

دائرة التدفئة مع تراكم الحرارة

يعتمد مبدأ تشغيل TA لغلاية الوقود الصلب على السعة المحددة العالية لسائل العمل (الماء أو التجمد). من خلال توصيل الخزان ، يزداد حجم السائل عدة مرات ، مما يؤدي إلى زيادة القصور الذاتي للنظام.

في نفس الوقت ، المبرد الذي يتم تسخينه إلى الحد الأقصى بواسطة المرجل يحتفظ بدرجة حرارته في HE لفترة طويلة ، ويتدفق حسب الضرورة إلى أجهزة التسخين.

هذا يضمن التشغيل المستمر لنظام التدفئة حتى عند توقف احتراق الوقود في المرجل.

ضع في اعتبارك تشغيل نظام بغلاية وقود صلب وإمداد قسري لسائل التبريد.

لبدء النظام ، يتم تشغيل مضخة الدوران المثبتة في خط الأنابيب بين المرجل والمجمع الحراري.

يتم إدخال سائل العمل البارد من الجزء السفلي من HE إلى المرجل ، ويتم تسخينه فيه ، ويدخل الجزء العلوي منه.

نظرًا لحقيقة أن الثقل النوعي للماء الساخن أقل ، فإنه لا يختلط عمليًا بالماء البارد ويبقى في الجزء العلوي من الخزان العازل ، ويملأ مساحته الداخلية تدريجيًا بسبب ضخ الماء البارد في الغلاية.

عندما يتم تشغيل مضخة الدوران المثبتة في خط العودة للنظام بين أجهزة التسخين وخزان التخزين ، يبدأ المبرد البارد بالتدفق إلى الجزء السفلي من HE ، مما يؤدي إلى إزاحة الماء الساخن من الجزء العلوي إلى خط الإمداد.

في هذه الحالة ، يتدفق سائل العمل الساخن إلى جميع أجهزة التسخين.

يمكن تنظيم كمية الحرارة المطلوبة لتدفئة المكان تلقائيًا بواسطة مستشعر درجة حرارة الغرفة الذي يتحكم في تشغيل صمام ثلاثي الاتجاهات مثبت في منفذ TA في خط الإمداد. عندما يتم الوصول إلى درجة الحرارة المحددة في الغرفة ، يرسل المستشعر إشارة تحكم إلى الصمام ، والتي يتم تشغيلها وتحد من إمداد المبرد الساخن للنظام ، وإعادة توجيهه مرة أخرى إلى المبادل الحراري.

بعد احتراق الوقود في الغلاية ، يستمر المبرد الساخن من خزان التخزين في التدفق إلى النظام حسب الحاجة حتى يملأ سائل العمل المبرد من خط الإرجاع حجمه الداخلي تمامًا.

مخطط DHW مع خزان التخزين

يمكن أن يكون وقت تشغيل TA عندما لا يعمل المرجل وقتًا طويلاً.يعتمد ذلك على درجة الحرارة الخارجية وحجم الخزان العازل وعدد السخانات في نظام التدفئة.

للحفاظ على الحرارة داخل مجمع الحرارة ، يتم عزل الخزان حرارياً.

أيضًا ، يمكن استخدام مصادر حرارة إضافية لهذا الغرض في شكل سخانات كهربائية مدمجة (سخانات) و / أو حاملات حرارية (ملفات) متصلة بمصادر حرارة أخرى (غلايات كهربائية وغازية ، مجمعات شمسية ، إلخ).

يوفر المبرد DHW المدمج في الخزان تسخين الماء البارد الذي يتم توفيره من خلاله من نظام السباكة. وبالتالي ، فهو يلعب دور سخان المياه المتدفق ، مما يوفر احتياجات أصحاب المنزل من الماء الساخن.

عندما تحتاج إلى مجمع حرارة

يوصى بتثبيت هذا العنصر البسيط في نظام التدفئة على شكل خزان ماء معزول في مثل هذه الحالات:

• من أجل التشغيل الأكثر كفاءة لمرجل الوقود الصلب ؛
• مع مولد حراري كهربائي يعمل بمعدل ليلة مخفض.

كمرجع. كما توجد مُجمِّعات حرارة المياه للبيوت البلاستيكية ، تُستخدم لتخزين الطاقة الشمسية المستلمة خلال النهار.

تشغيل غلايات الوقود الصلب له خصائصه الخاصة. يعمل مولد الحرارة بكفاءة عالية فقط عند التشغيل بأوضاع قصوى ، إذا قمت بإغلاق الهواء لخفض درجة الحرارة في الفرن ، فإن الكفاءة أيضًا تنخفض. لدى صاحب المنزل أيضًا الكثير من المخاوف بشأن تواتر الحرق ، وقد احترق الحطب - من الضروري تحميل أخشاب جديدة ، ومن غير الملائم للغاية القيام بذلك في منتصف الليل. الحل بسيط: أنت بحاجة إلى خزان يقوم بتجميع الحرارة المتولدة مسبقًا لاستخدامه بعد احتراق الحطب في صندوق الاحتراق.

يحدث الوضع المعاكس مع غلاية كهربائية متصلة بالشبكة من خلال عداد متعدد التعريفات. لتوفير المال ، تحتاج إلى الحصول على أقصى درجات الحرارة في الليل ، عندما تكون التعرفة منخفضة ، ولا تستخدم الكهرباء أثناء النهار. وهنا سيسمح لك مجمع الحرارة في نظام التدفئة بتنظيم الجدول الزمني الأمثل لتشغيل مصدر الحرارة ، وإعطاء الماء الساخن للنظام بينما يكون مولد الحرارة في وضع الخمول.

الأهمية. للعمل مع مجمع الحرارة ، يجب أن يكون للغلاية احتياطي واحد ونصف على الأقل من حيث الطاقة الحرارية

خلاف ذلك ، لن يتمكن من تسخين المياه في نظام التدفئة وخزان التخزين في نفس الوقت.

تحدث حالة مماثلة مع الحرارة الزائدة في البيوت الزجاجية ، حتى أنها مهواة في النهار. من أجل تجميع الطاقة الشمسية لاستخدامها في الليل ، يمكنك استخدام أبسط مجمع حرارة من Lezhebok لتسخين الأرض. هذا غلاف بوليمر أسود مملوء بالماء ويوضع مباشرة على السرير ، ولا يسمح للتربة أن تبرد في الليل. لامتصاص المزيد من الحرارة ، يتم وضع براميل ماء سوداء اللون داخل الدفيئة.

كيف يعمل مجمع الحرارة في النظام

مخطط التوصيل: يتم توصيل الأنبوب المؤدي من الغلاية بالفوهة الموجودة في الجزء العلوي من الخزان ، ويتم توصيل أنبوب الإرجاع بمضخة الدوران بالمدخل السفلي.

بعد إشعال الغلاية ، تختار المضخة مبردًا باردًا من أسفل الخزان وتسلمه إلى المرجل. ينتقل الماء الساخن من الغلاية إلى أعلى الخزان. تستمر العملية حتى يتم تسخين حجم الماء بالكامل ، ولا يدخل النظام إلا الماء الساخن.

بمجرد أن تتجاوز درجة الحرارة المعلمات المحددة ، يتم إيقاف تشغيل المضخة. بعد إيقاف تشغيل الغلاية ، عندما تنخفض درجة حرارة الهواء أو الماء ، يقوم التحكم التلقائي بتشغيل المضخة التي تزود المبرد الساخن من المجمع على طول الدائرة.

عادة ، يقع نظام التدفئة بالكامل في الطابق السفلي من المنزل.

إيقاف التشغيل ، يستمر التشغيل حتى تتجاوز درجة الحرارة داخل الخزان درجة الحرارة داخل الدائرة.

إن ربط غلاية الوقود الصلب بمراكم حراري بطريقة توصيل المجمع بالإدخال ، فإن خرج محرك الأقراص له مزايا: يمكنك تشغيل كل جهاز للتدفئة بشكل منفصل.

مزايا وعيوب سعة المخزن المؤقت

خزان عازلة المرجل

تشمل المزايا الرئيسية لنظام التدفئة مع تراكم الحرارة ما يلي:

• أقصى زيادة ممكنة في كفاءة غلاية الوقود الصلب والنظام بأكمله مع توفير موارد الطاقة ؛
• ضمان حماية المرجل والمعدات الأخرى من ارتفاع درجة الحرارة ؛
• سهولة استخدام المرجل ، مما يسمح بتحميله في أي وقت ؛
• أتمتة تشغيل المرجل من خلال استخدام مستشعرات درجة الحرارة ؛
• القدرة على توصيل العديد من مصادر الحرارة المختلفة بـ HE (على سبيل المثال ، غلايتان من أنواع مختلفة) ، مما يضمن دمجها في دائرة نظام تدفئة واحدة ؛
• ضمان درجة حرارة ثابتة في جميع غرف المنزل ؛
• إمكانية توفير الماء الساخن المنزلي دون استخدام أجهزة تسخين مياه إضافية.

تشمل عيوب المجمعات الحرارية لنظام التدفئة ما يلي:

• زيادة القصور الذاتي للنظام (يمر وقت أطول بكثير من لحظة إشعال المرجل حتى يدخل النظام في وضع التشغيل) ؛
• الحاجة إلى تثبيت TA بالقرب من غلاية التدفئة ، والتي تتطلب غرفة منفصلة للمنطقة المطلوبة في المنزل ؛
• أبعاد ووزن كبير ، مما يتسبب في تعقيد نقلها وتركيبها ؛
• تكلفة عالية نوعًا ما من HE المنتج صناعيًا (في بعض الحالات ، قد يتجاوز سعره ، اعتمادًا على المعلمات ، تكلفة المرجل نفسه).

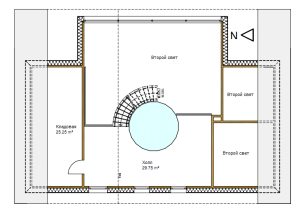

حل مثير للاهتمام: تراكم الحرارة في داخل المنزل.

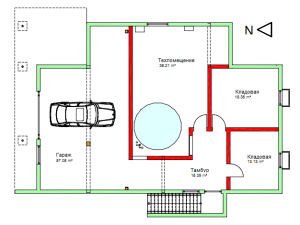

في الداخل التركيب 1st الكلمة علبه قبو مقطع عرضي

يعد استخدام المركب الحراري مفيدًا اقتصاديًا ليس فقط لمراجل الوقود الصلب ، ولكن أيضًا لأنظمة التدفئة الكهربائية أو الغازية.

في حالة وجود غلاية كهربائية. يتم تشغيل TA بكامل طاقتها ليلاً ، عندما تكون أسعار الكهرباء أقل بكثير. أثناء النهار ، عندما يتم إيقاف تشغيل الغلاية ، يتم تسخين المكان باستخدام الحرارة المتراكمة أثناء الليل.

بالنسبة لغلايات الغاز ، يتم تحقيق وفورات من خلال الاستخدام البديل للغلاية نفسها و TA. في الوقت نفسه ، يتم تشغيل موقد الغاز بشكل أقل تكرارًا ، مما يضمن استهلاكًا أقل للغاز.

من غير المرغوب فيه تركيب مُراكم حراري في أنظمة التدفئة التي تتطلب تسخينًا سريعًا أو قصير المدى للغرفة ، لأن ذلك سيعيقه القصور الذاتي المتزايد للنظام.

3 تعليقات

بدلاً من المجمعات الحرارية المشار إليها في المقالة ، من الممكن بنجاح استخدام سخانات مياه التخزين بسعة 200 لتر أو أكثر ، متصلة بشكل متوازٍ. يتم توصيل المجمعات الحرارية بغلاية التدفئة بعد التسخين المنتظم للمنزل و (أو) خطر ارتفاع درجة حرارة الغلاية. إنه أرخص بكثير من الخيارات المعروضة. بالإضافة إلى ذلك ، يمكن استخدام عناصر تسخين سخانات المياه أثناء انقطاع تشغيل الغلاية ، على سبيل المثال ، في الليل. هذا مفيد مع عداد التعرفة المتعددة. الشيء الوحيد هو أنه عند استخدام الإيثيلين أو البروبيلين جليكول كمبرد ، يجب إزالة قضيب المغنيسيوم المثبت لتليين الماء من سخانات المياه. ظل هذا النظام يعمل من أجلي لمدة أربع سنوات ، مما يسمح حتى في الشتاء بتسخين غلاية تعمل بالوقود الصلب مرة واحدة في اليوم. في حالة الصقيع الشديد (من -27) مرتين في اليوم. ثلاثة سخانات مياه تخزينية بسعة 200 لتر تعمل كل واحدة منها كمركب حراري. كل سخان مياه كلفني 9700.

كيفية اختيار النموذج المناسب

بدون خزان عازلة ، تنخفض درجة حرارة سائل التبريد فور إيقاف تشغيل الغلاية. المعيار الرئيسي لاختيار النموذج هو حساب تراكم الحرارة. الصيغة المطبقة هي:

م هي كتلة المبرد ،

Cp هي السعة الحرارية للمبرد ،

T2 هو متوسط ​​درجة الحرارة النهائية للمياه في الخزان ،

T1 هو متوسط ​​درجة الحرارة الأولية.

سيساعد المتخصصون في شركة إمدادات المياه والتدفئة في حساب الحجم والمعلمات الأخرى بدقة ، أو تحتاج إلى تعيين المؤشرات الصادرة بشكل مستقل على الآلة الحاسبة عبر الإنترنت ، والحصول على البيانات الموصى بها

ضع في الاعتبار قوة المرجل.الضغط داخل النظام ، عدد المشعات ، المقطع العرضي وقطر الأنابيب ، نوع وحجم المبرد

يتم تحديد القدرة التراكمية مع مراعاة العوامل التالية: مواد البناء ، والحجم ، وطاقة الجهاز ، وضغط سائل التبريد في النظام ، والوظائف. يقدم المصنعون مراكم حرارية ، جدرانها مصنوعة من الفولاذ الأسود أو الكربون أو الفولاذ المقاوم للصدأ. إنها مقاومة للتآكل والتلوث وتتطلب تنظيفًا أقل وتعمل لفترة طويلة.

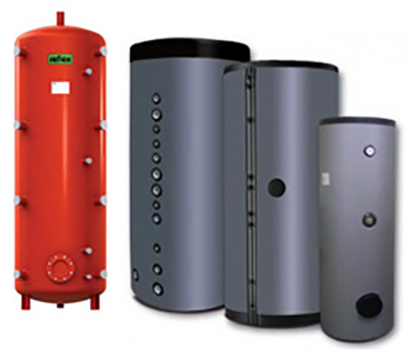

1. تم تصميم المركب الحراري لسلسلة EAB المصنوع من الفولاذ الكربوني الأسود مع غلاية داخلية من الفولاذ المقاوم للصدأ من الدرجة الغذائية لنظام يعمل بضغط يتجاوز 0.3 ميجا باسكال. يشتمل على مبادلات حرارية من النوع البسيط أو من النوع الكتلي. يحتوي على أنود مغنيسيوم يحمي من الترسبات الكلسية. مناسب للتوصيل الإضافي لمجمعات الطاقة الشمسية. تستخدم للتدفئة المستمرة.
2. تراكم الحرارة للتدفئة EA - جهاز مع وبدون مبادلات حرارية. المادة - الفولاذ المطلي من الخارج ، والعزل الحراري مصنوع من الجلد الاصطناعي الأزرق أو الأحمر. بالإضافة إلى ذلك ، يمكنك توصيل محرك الأقراص بالبطارية الشمسية. تم تصميم النماذج لتسخين المياه الجارية ، وكذلك تدوير المبرد عبر النظام من الخزان.
3. يتم استخدام مجمع حرارة للتدفئة من نوع EAI عند توصيل مصدرين أو أكثر من مصادر الحرارة ، بسعة 350 - 3500 لتر.

يحتوي المركب الحراري الحديث على حماية مضادة للبكتيريا ، وهو مصمم لتعديل Tenami ، وربط المبادلات الحرارية بلوك.

بالنسبة للنظام الذي يزيد الضغط بداخله عن 4 بار ، اختر خزانًا بجدران أكثر سمكًا وأغطية ضيقة كروية الشكل.

حساب حجم الخزان

كيفية حساب حجم تراكم الحرارة

المعلمة الرئيسية عند شراء خزان عازلة لغلاية الوقود الصلب ، وكذلك للتصنيع الذاتي للجهاز ، هي قدرة مجمع الحرارة ، والذي يعتمد بشكل مباشر على قوة غلاية التدفئة.

هناك طرق حساب مختلفة تعتمد على تحديد قدرة غلاية الوقود الصلب على تسخين الحجم المطلوب من سائل العمل إلى درجة حرارة لا تقل عن 40 درجة مئوية أثناء احتراق حمولة كاملة واحدة من الوقود (حوالي 2-3.5 ساعات).

يتيح لك الامتثال لهذا الشرط الحصول على أقصى كفاءة للغلاية مع أقصى قدر من الاقتصاد في استهلاك الوقود.

تنص أبسط طريقة للحساب على أن كيلوواط واحد من طاقة المرجل يجب أن يتوافق مع ما لا يقل عن 25 لترًا من حجم الخزان العازل المتصل به.

وبالتالي ، مع قوة غلاية تبلغ 15 كيلو واط ، يجب أن تكون سعة خزان التخزين على الأقل: 15 * 25 = 375 لترًا. في الوقت نفسه ، من الأفضل اختيار حاوية بهامش ، في هذه الحالة - 400-500 لتر.

يوجد أيضًا مثل هذا الإصدار: كلما زادت سعة الخزان ، زادت كفاءة نظام التدفئة ، وسيتم توفير المزيد من الوقود. ومع ذلك ، فإن هذا الإصدار يفرض قيودًا: البحث عن مساحة خالية في المنزل لتركيب مجمع حراري كبير ، فضلاً عن الإمكانات التقنية لمرجل التدفئة نفسه.

لأحجام خزان المبرد حد أعلى: لا يزيد عن 50 لترًا لكل 1 كيلو وات. وبالتالي ، يجب ألا يتجاوز الحجم الأقصى لخزان التخزين بقوة المرجل 15 كيلو وات: 15 * 50 = 750 لترًا.

من الواضح أن استخدام 1000 لتر أو أكثر من TA لغلاية 10 كيلو وات سيؤدي إلى استهلاك إضافي للوقود لتسخين مثل هذا الحجم من سائل العمل إلى درجة الحرارة المطلوبة.

سيؤدي هذا إلى زيادة كبيرة في القصور الذاتي لنظام التدفئة بأكمله.

لتزويد غرفة مرجل منزلية بوقود صديق للبيئة ، نوصي بتعلم كيفية صنع قوالب الوقود بيديك.

من الصعب تحويل غلايات الوقود الصلب إلى التشغيل التلقائي. تساعد الأجهزة الكهربائية الذكية مثل وحدة GSM في جعل نظام التدفئة أكثر أو أقل تنظيمًا ذاتيًا. انتقل إلى الوصف.

الخلق والاتصال

يمكنك بسهولة صنع مثل هذا الجهاز بيديك - لذلك يكفي أن يكون لديك آلة لحام في متناول اليد وتكون قادرًا على استخدامها. يجب إجراء جميع العمليات في تسلسل معين:

1. احسب حجم الحاوية
2. اصنع خزانًا معزولًا جيدًا - لذلك يمكنك استخدام الصفائح المعدنية أو الأنابيب العادية ذات القطر الكبير ؛ يجب أن تكون الحاوية الناتجة مغلقة تمامًا ؛
3. في أعلى نقطة وفي أسفل الخزان ، يجب قطع أنبوبين - سيكونان أنابيب الإمداد والعودة ؛
4. في الجزء العلوي من خزان تراكم الحرارة ، يتم لحام ما لا يقل عن اثنين من أدوات التوصيل التي يبلغ قطرها 1.5 بوصة ؛
5. يقومون بتركيب مقياس حرارة ، بالإضافة إلى صمام متفجر ، في أدوات التوصيل بأيديهم ؛
6. مع خط أنابيب ثابت ، يتم توصيل صمام الانفجار بقناة الصرف ؛
7. يجب عزل الخزان حرارياً - لهذا الغرض ، يتم استخدام رغوة البناء.

في هذه الحالة ، يجب حساب حجم الحاوية وسمكها قبل بدء جميع الأعمال المتعلقة بتصنيع الجهاز.

طرق الاتصال

تعتمد تقنية تركيب مجمع الحرارة في المنزل على نوع دوران الماء في النظام. باستخدام طريقة الجاذبية ، يتم تثبيت الجهاز في النظام بالقرب من المرجل قدر الإمكان. في حالة الدوران القسري باستخدام مضخة ، يتم وضع الخزان أيضًا على مسافة قصوى من المرجل.

في الوقت نفسه ، للعمل ، ستحتاج إلى مخطط مدروس جيدًا ومرسوم والحفاظ على درجة الحرارة في الغرفة لتثبيت الحاوية في غضون 10-35 درجة مئوية. بالإضافة إلى ذلك ، يجب توفير الوصول المجاني إلى الفتحات حتى يمكن إجراء الإصلاحات اللاحقة والعمل الوقائي.

المركب الحراري المصمم لإدخاله في الغلاية مركب مباشرة في غرفة المرجل - لا ينبغي أن يكون أعلى من المرجل نفسه.

يجب توخي الحذر عند تركيب مركّب حراري محلي الصنع - يمكن معالجته بشكل سيئ باستخدام رغوة مركّبة

الفروق الدقيقة في الاستخدام

السؤال طبيعي - لماذا نحتاج إلى مجمع حراري ، إذا كان نظام التدفئة يقوم بعمله بالفعل بشكل جيد؟ هذا هو السبب في أنه من المفيد إجراء تحليل دقيق لجميع الحالات التي يكون فيها استخدام مثل هذا الجهاز مبررًا.

اتصال

لا يهم ما إذا كانت غلاية الوقود الصلب مجهزة بدائرة مائية أم لا ، في الوضع الأمثل ، يحترق الوقود ، مكونًا أقل عدد ممكن من المخلفات ، ليس فقط الرماد ، ولكن أيضًا الأحماض مع القطران. يتم تنظيم الطاقة في هذه الأنظمة عن طريق الحد من وصول الأكسجين إلى الفرن.

ومع ذلك ، لا يمكن استخدام كل الحرارة المنبعثة أثناء احتراق الوقود الصلب - وإلا ستصبح المشعات ساخنة جدًا وستتلف الأنابيب بسرعة.

في الوقت نفسه ، يوفر استخدام المركب الحراري لتشغيل غلاية الوقود الصلب الفرص التالية: إرسال الحرارة المتولدة من المرجل إلى خزان المجمع الحراري وتدوير الماء الدافئ في النظام بعد الاحتراق الكامل للوقود في السخان.

التطبيق في الغلايات الكهربائية

عندما يتم تركيب غلاية كهربائية في المنزل ، فإن تركيب مجمع حراري لها يكون فعالاً في تقليل تعريفة استهلاك الكهرباء (عدادان للتعريفة) في الليل. من الضروري برمجة مؤقت الغلاية ليتم تشغيله في الليل ، وسوف يقوم بتسخين سعة البطارية الإضافية ، وخلال النهار ستعمل الطاقة الحرارية المستلمة على تدفئة المنزل.

يمكن لمثل هذا المخطط البسيط لاستخدام مجمع الحرارة والغلاية الكهربائية معًا أن يقلل بشكل كبير من تكاليف الطاقة.

ما هو الماء المقطر

الماء المقطر أو المقطر سائل بدون شوائب. وهذه المادة هي ماء نقي لا يحتوي على أملاح ومعادن وشوائب. نتيجة لهذا ، فإن هذا السائل غير قادر على توصيل التيار الكهربائي وهو عازل.

يضاف الماء المقطر إلى البطارية لأنه موجود في البداية مع بعض حمض الكبريتيك.يعمل الحمض كموصل ، ويخفف الماء ببساطة إلى التركيز المطلوب. بشكل جماعي ، تشكل هذه السوائل إلكتروليت.

لكن الماء أثناء تشغيل البطارية يميل إلى التبخر وتنخفض نسبته بالنسبة للحمض. نتيجة لذلك ، تزداد كثافة المنحل بالكهرباء. هذا هو السبب في أن سائقي السيارات في كثير من الأحيان يقومون بشكل مستقل بتجديد مستوى محتوى نواتج التقطير في البطارية.

خزان عازلة للتدفئة

خزان عازلة في نظام التدفئة

إنه برميل ، يوجد بداخله ملف - متصل بمفتاح التسخين. مادته من النحاس أو الفولاذ. يتم نقل الطاقة من المبرد عبر سطح الملف إلى الماء في الخزان.

تفاصيل التصميم

للوهلة الأولى ، لا يحتوي خزان التخزين للتدفئة على أي مزايا معينة. ومع ذلك ، مع تحليل عميق ، اتضح أن أهمية تثبيته في شبكة مستقلة عامل لا جدال فيه. ما هي وظيفة هذا الهيكل؟

• نقل الطاقة الحرارية إلى الماء ، والتي يمكن استخدامها لتزويد الماء الساخن ؛
• زيادة مدة تشغيل التسخين حتى عند إطفاء الغلاية. للقيام بذلك ، يتم توصيل أحد أزواج الأنابيب بالنظام من خلال صمامين أو ثلاثة صمامات. في هذه الحالة ، يقوم الخزان العازل لنظام التسخين بخلط المبرد المبرد بالماء الساخن المخزن فيه ؛
• استخدام الماء الساخن لدوائر التسخين ذات درجات الحرارة المنخفضة - أرضية ساخنة بالماء.

يتم شرح هذه الاحتمالات من خلال ميزات التصميم. تحتوي جميع خزانات المصنع العازلة للتدفئة على دوائر عزل إضافية. هذا يقلل من انتقال حرارة الماء الساخن. أيضا ، الأنابيب لها أقطار مختلفة للتبديل مع دوائر التسخين.

عند اختيار نموذج مصنع لسعة نظام التدفئة (المخزن المؤقت أو التخزين أو التخزين) ، يجب الانتباه إلى عدد الفتحات - من 2 إلى عدة عشرات. العدد الأمثل يعتمد على الدوائر في النظام.

حساب سعة المخزن المؤقت

خزان تخزين مقطعي

تتميز أي سعة لنظام التدفئة ، أولاً وقبل كل شيء ، بالحجم. لحساب ذلك ، يوصى باستخدام برامج خاصة. إذا لم يكن ذلك ممكنًا ، فيمكنك إجراء حسابات تقريبية بنفسك. السعة الحرارية للماء هي 4.187 كيلو جول / كجم * درجة مئوية. إذا كان نظام التسخين ناتجًا مقداره 24 كيلو وات في الساعة ، فيجب أن يحافظ خزان تخزين التدفئة على تشغيل النظام لمدة 4-8 ساعات بعد إيقاف تشغيل الغلاية. من الضروري حساب الحجم لعملية التسخين كل ساعة. في هذه الحالة ، يجب أن يكون فرق درجة الحرارة 70-45 = 25 درجة مئوية. مع العلم أن 1 كيلو واط ساعي يساوي 3600 كيلوجول ، يمكننا حساب السعة:

(24 * 3600) / (4.187 * 25) = 825 كجم أو 0.825 متر مكعب

هذا مجرد مخطط حساب تقريبي ، لأن كل سعة لمبرد التدفئة لها عدد من الخصائص الإضافية - فقد الحرارة ودرجة الحرارة والرطوبة في الغرفة ونوع التسخين (الجاذبية أو الدوران القسري).

ما الذي يجب مراعاته عند اختيار خزان عازلة لنظام التدفئة؟

• حجمها المفيد
• منطقة عنصر التبادل الحراري ؛
• نوع المبادل الحراري - ملف أو خزان في الخزان. هذا الأخير هو الأفضل ، لأن مثل هذا التصميم يزيد من مساحة تسخين الماء في الخزان.

سعر خزان التخزين للتدفئة مرتفع - تكلفة أبسط طراز مقابل 800 من 35 ألف روبل. لذلك غالبًا ما يحاولون القيام بذلك بأنفسهم.

لتدفئة منزل خاص صغير ، فإن تركيب خزان أقل من 500 لتر أمر غير مربح. لن تكون قادرة على تجميع الكمية المطلوبة من الطاقة الحرارية.
