أنواع الاتصال
أولاً ، يجب أن تقرر النظام الذي تريد تضمين الجهاز فيه:
- توصيل قضيب منشفة مُسخن بنظام التدفئة. الطريقة التقليدية والوحيدة حيث لا توجد شبكات مياه ساخنة. عيبه هو أن نظام التدفئة يعمل فقط في فصل الشتاء. الكرامة - في خط أنابيب التدفئة ، يتم تدوير المياه بالقوة وستكون سكة المنشفة الساخنة ساخنة خلال موسم التدفئة بأكمله ، وتعمل كبطارية إضافية.
- توصيل سكة تعليق منشفة بالماء الساخن بنظام إمداد بالماء الساخن. تخضع هذه الأنظمة أيضًا لانقطاع التيار ، ولكن لمدة أقصر. بالإضافة إلى ذلك ، فإن عيب هذه الطريقة هو أن الوحدة سوف تسخن فقط أثناء استهلاك الماء الساخن ، وتبرد في الليل ، حتى مع الاتصال المباشر بالناهض. في المنازل ذات الشقق الصغيرة أو المنازل الخاصة ، تكون هذه المشكلة أكثر حدة.
يبدو مخطط تركيب وتوصيل سكة تعليق منشفة بمصعد الماء الساخن في الحمام كما يلي:
كما لوحظ بالفعل ، فإن أفضل حل للعديد من المشاكل هو استخدام الأجهزة المدمجة التي تعمل بالطاقة بواسطة التيار الكهربائي في حالة عدم وجود الماء الساخن في النظام.
بعد اختيار شبكة الأنابيب لجهازنا ، السؤال التالي هو كيفية تضمينها فيها:
- ربط مباشر بالناهض. إذا كان الحمام مجهزًا بالفعل بسكة مناشف ساخنة ، فإنه يتم توصيله بأنبوب التسخين بهذه الطريقة. باستبداله بواحد جديد ، يمكنك ، دون مزيد من اللغط ، استخدام نفس نوع الاتصال. يمكنك أيضًا تضمين الجهاز الجديد مباشرةً في وعاء الماء الساخن.
- الإدراج في خط أنابيب الشقة. ميزة هذه الطريقة هي أنه أثناء العمل ليس من الضروري سد الناهض بالكامل ، ولكنه أكثر ملاءمة لنظام التدفئة. سوف تتفاقم المشكلة المذكورة أعلاه مع خط أنابيب الماء الساخن: سوف يسخن الجهاز فقط عند غسل الأطباق أو الاستحمام أو الاستحمام.
مع الطائر الجانبي
كانت مجففات المناشف في المنازل القديمة ، كما ذكرنا سابقًا ، جزءًا مباشرًا من أنبوب التدفئة. يؤدي هذا الاتصال إلى حدوث مشكلات في حالة وقوع حادث أو إصلاح ولا يتيح إيقاف تشغيل الجهاز عند عدم الحاجة إليه.
لذلك ، فإن الشيء الأكثر منطقية عند تثبيت جهاز جديد هو إدخاله بشكل متوازٍ في الناهض للممر الجانبي وصمامات الإغلاق ، المتصل بهما. يجب توفير هذه الإضافة المفيدة لخط الأنابيب في مخطط التوصيل.
ماذا تتوقع
الرغبة في التحذير فورًا من أن التركيب عالي الجودة للأرضية المدفأة من مجفف المناشف يتطلب حسابات ومعرفة ومهارات معينة ، وإلا فسوف تواجه حتمًا مثل هذه المشكلات:
مجفف منشفة ساخنة جدا. يمكن أن يصبح سطح الأرضية المحموم أيضًا مشكلة إذا كان جهازك يعمل بجهد كبير. في بعض الأحيان ، لا يعمل تقليل درجة حرارة المجفف ، ومن ثم لا يكون التثبيت بالكامل منطقيًا.
في المباني المختلفة قد يكون هناك فشل في الماء الساخن ، وإذا كان لديك في نفس الوقت هيكل تحت الأرض ، فإنه سيجعل السطح ليس باردًا فحسب ، بل جليديًا
يجب أيضًا مراعاة هذه النقطة أثناء التثبيت. يمكن حل المشكلة عن طريق تركيب عداد للتحكم في درجة الحرارة.
مع أمر العمل الأمي ، فإنك تخاطر بتعطيل الإمداد المعتاد ، وترك مساحة المعيشة الخاصة بك ومعيشة جارك بدون ماء ساخن على الإطلاق.
يؤدي الضغط المفرط في المجموعة مع التواء غير مقصود للأنابيب إلى اختراق الهيكل بأكمله ، وبعد ذلك سيتم فتح التثبيت غير القانوني للأرضية وقد تكون النتائج غير سارة.
إذا كنت تخطط للجوء إلى المتخصصين ، فمن المرجح أن تحصل على الرفض ، لأن الشركات بشكل عام لا ترغب في التورط في أنواع إجرامية من التثبيت.
أرضية دافئة من مجفف المناشف
إذا لم تكن خائفًا من هذا النوع من التعقيد ، يمكنك محاولة تثبيت أرضية دافئة من مجفف المناشف بنفسك. للقيام بذلك ، هناك عدة أنواع مهمة من التوصيلات.
اختيار الجهاز
وتنقسم جميع تصميمات هذه الوحدات إلى ثلاثة أنواع:
- ماء.
- الكهرباء.
- مجموع.
عند استبدال جهاز قديم بآخر جديد ، فمن المنطقي للغاية استخدام نوع المياه. تُستخدم الأجهزة الكهربائية في حالة عدم وجود نظام تدفئة مركزي أو مصدر ماء ساخن ، أو كنسخة احتياطية لوقت إيقاف تشغيلها.
إذا كانت هناك شبكة تدفئة أو خط أنابيب للمياه الساخنة في المنزل ، فمن المعقول ، بدلاً من تلك الاحتياطية ، استخدام الهياكل المدمجة التي لا تشغل مساحة إضافية ، ويختلف تركيبها قليلاً عن تركيب أجهزة المياه.
التصميم الخارجي للأجهزة المائية متنوع تمامًا:
- النوع الأول: شكل M‑ ، U‑ ، F - أشكال تقليدية.
- النوع الثاني: "سلالم" و "ثعابين" وأنواع أخرى من التصميم الأصلي للأجهزة الحديثة.
لتضمينها في النظام الحالي ، فإن موقع فوهات التثبيت مهم أيضًا:
- الجانبي - يستخدم عادة للأجهزة من النوع الأول ؛
- الجزء السفلي أو العلوي - أكثر شيوعًا بين الأجهزة من النوع 2.
يتم تحديد اختيار الخيار المناسب من خلال توفر مساحة خالية في الحمام وموقع نظام الأنابيب ونوع مخطط التوصيل. مزيد من التفاصيل حول أي سكة مناشف ساخنة بالماء من الأفضل أن تختار في هذه المقالة.
مبادئ العمل
مجفف المناشف هو جهاز تسخين مصمم للتركيب في المناطق السكنية والمباني الخاصة. في المظهر ، يشبه إلى حد كبير الجزء المعتاد من تصميم الاتصالات الخارجية ، ومع ذلك ، فإن الغرض الرئيسي منه مخفي في الاسم نفسه - من الملائم استخدام مثل هذا الجهاز لتجفيف المناشف والكتان الصغير. بالإضافة إلى ذلك ، يعمل مجفف المناشف أحيانًا كحلقة تعويضية ويعمل كمصدر إضافي للحرارة في الحمام.
تنقسم جميع موديلات مجففات المناشف إلى فئتين مهمتين: الماء والكهرباء.
الأول متصل بالهيكل الرئيسي لخط الأنابيب ، أو بنظام التدفئة ويعمل بسبب الإمداد بالماء الساخن. في المظهر ، تبدو وكأنها أنبوب منحني ، لجماليات رائعة ، مغطاة بطبقة من النيكل.
لذلك ، يتم تشغيل مجففات المناشف الكهربائية بواسطة مقبس وهي مريحة في أي منطقة في الشقة مناسبة لتركيبها ، حيث يوجد مصدر طاقة قريب. ينتج مثل هذا الجهاز الكثير من الحرارة ، بينما يستهلك جزءًا صغيرًا من الكهرباء ، وهذه هي ميزته الرئيسية.
يمكن أن تكون مجففات المناشف ذات خيارات مختلفة
يوجد اليوم في السوق مجموعة كبيرة من النماذج الأجنبية عالية الجودة ، من بينها ، كقاعدة عامة ، يمكنك اختيار النموذج المناسب. ولأغراضنا ، نحتاج إلى أكثر الأجهزة المريحة التي ستستمر لفترة طويلة.
في كثير من الأحيان ، يتم استخدام النماذج المائية لتركيب أرضية دافئة من مجفف المناشف ، ولكن في بعض الأحيان يفضل استخدام النماذج الكهربائية. كل شيء بسيط للغاية - يتم تمرير الماء الساخن الوارد تحت غطاء الأرضية بمساعدة عدة لفات إضافية من الأنابيب. يعد التسخين الكهربائي أرق بكثير من الأنابيب الرفيعة ، مما يعقد المهمة في معظم الحالات.
إذا كنت قد اشتريت مجفف المناشف بالفعل ، فأنت بحاجة إلى الاستعداد جيدًا للعمل في المستقبل.
تفكيك الجهاز القديم
يجب أن تبدأ بفك قضيب المنشفة القديم المُسخن. من أجل هذا:
- بعد الاتفاق مع الجيران عند المدخل وشركة الإدارة ، قمنا بإغلاق رافع التسخين واستنزاف المياه منه.
- إذا تم لحام الهيكل القديم بأنابيب الناهض ، فإننا نقطعه بمطحنة. في حالة وجود اتصال قابل للفصل ، قم بفك أدوات الربط.
- في حالات نادرة ، عندما تتوافق أبعاد تثبيت الجهاز الجديد مع الأبعاد القديمة ، يمكننا أن نفترض أننا محظوظون جدًا.في أغلب الأحيان ليس هذا هو الحال وعليك قطع الأنابيب حتى مع اتصال قابل للطي.
- يجب أن يكون ارتفاع الفتحة في الناهض أكبر من المسافة بين أنابيب الدخول لسكة المناشف الجديدة المسخنة بطول النتوءات والوصلات المطلوبة لإدخال الممر الجانبي.
- عند القطع ، نأخذ في الاعتبار ليس فقط أبعاد التثبيت للجهاز الجديد ، ولكن أيضًا إمكانية قطع الخيوط على الأنابيب.
- نقوم بإزالة الجهاز القديم من الحائط بقطع أقواسها بمطحنة أو منشارا.
ما هو المطلوب للتثبيت
قبل البدء في أي عمل ، سيكون من الجيد رسم مخطط الأسلاك أو ، في الحالات القصوى ، رسم يدوي صغير لوضع الوحدة ، واختيار الخيار الأنسب لتوصيل الجهاز بشبكة الأنابيب.

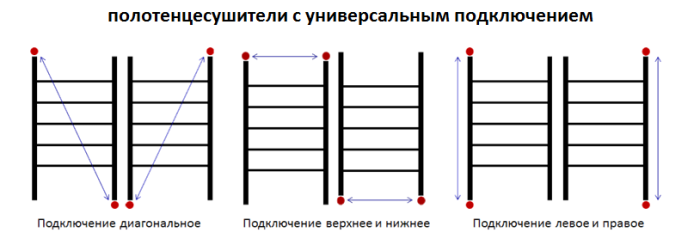

أبسط المخططات للتوصيل الصحيح لسكة المناشف المسخنة بأيديكم لأجهزة السلم العالمية:
أدوات
لاستبدال أو تثبيت سكة مناشف ساخنة بالماء ، ستحتاج إلى مجموعة من أدوات السباكة ، يعتمد تكوينها على نوع أنابيب المياه في الشقة. بالنظر إلى أن النحاس والبولي بروبيلين والأنواع الحديثة الأخرى من خطوط الأنابيب لا تزال نادرة ، سنصف مجموعة الأدوات الخاصة بأنابيب الصلب القياسية:
- المفاتيح: غاز # 2 أو # 3 ؛ قابل للتعديل - "التمساح" ؛ مفتاح براغي قابل للتعديل.
- قطع الأنابيب أو منشارا للمعادن.
- قطع الخيط يموت ¾ 'مع مقبض رافعة.
- مثقاب كهربائي مع ثقب ، مثقاب الخرسانة.
- جلاخة زاوية مع قرص تقطيع للمعدن - "بلغاري".
- أدوات التثبيت: مطرقة ، مفكات ، كماشة.
- أداة الوسم: شريط قياس ، مستوى ، قلم رصاص.
مواد
بالإضافة إلى مجموعة أدوات العمل ، يلزم أيضًا التثبيت والمواد الاستهلاكية:
- المنعطفات والانحناءات والوصلات والنتوءات وربما أنواع أخرى من التركيبات.
- صمامات الإغلاق ، الكرة الصمامات هي الأفضل.
- أنابيب سحب الكتان ، أو تركيب شريط FUM.
- التثبيت والمثبتات: الأقواس ، والبراغي ، والمسامير ، ومسامير التثبيت ، إلخ.
بعد أن أعددت كل ما تحتاجه ، يمكنك الذهاب إلى العمل.
من الأفضل القيام بجميع الأعمال على خط أنابيب التدفئة في الصيف ، عندما يتم إيقاف تشغيل النظام ، ولا يوجد ضغط فيه ويمكنك بسهولة تصريف المياه من الناهض. لكن في هذه الحالة ، بعد الانتهاء من العمل ، سيكون من المستحيل اختبار جودته: سيتعين عليك الانتظار حتى بداية موسم التدفئة.
معلومات عامة
مع اعتماد SNiP 2.04.01-85 ، الذي ظهر فيه مصطلح "مجفف المناشف" ، سرعان ما دخل الجهاز في الاستخدام العام.
غير جمالي ، علاوة على ذلك ، غير مجدي مع نهاية موسم التدفئة ، الهياكل الحديدية المطلية "بالفضة" أو طلاء النيترو ، مع ذلك ، كانت حسب ذوق أصحاب المنازل ، وسرعان ما بدأوا بخطاف أو عن طريق المحتال للحصول على وتركيب مطلي بالنيكل ، وحدات يورو أنيقة وأنيقة وعملية.
لم يفقد هذا الموضوع أهميته حتى الآن: لا يزال هناك العديد من المنازل القديمة المبنية في مخزون المساكن ، حيث يبدأ أصحاب الشقق في إصلاح أو استبدال معدات السباكة ، ويحولون انتباههم إلى مثل هذه الأجهزة المفيدة والضرورية في تجهيز الحمام بشكل كامل. في نطاق سلطة سيد المنزل للتثبيت الذاتي
تعليمات التثبيت والاتصال خطوة بخطوة
قبل البدء في التثبيت ، من المفيد وضع كل من الجهاز نفسه وجميع التجهيزات الخاصة به على الأرض من أجل توضيح جميع الأبعاد مرة أخرى. للقيام بذلك ، يمكنك حتى تجفيف تجميع جميع الوصلات. لم يلغ أحد المثل عن القياس سبع مرات!
- نحتفل بأبعاد تركيب سكة المنشفة الجديدة المسخنة على الحائط.
- بعد اختيار موقع الوحدة المستقبلية على الحائط ، من الضروري فحصها بعناية لمرور الاتصالات الداخلية ، خط الأنابيب والكهرباء. يمكن أن تساعد في ذلك الأجهزة الخاصة - أجهزة الكشف عن الأسلاك المعدنية.
- نقوم بحفر الثقوب وإدخال المسامير وتعليق الجهاز على الحائط وتثبيته بمسامير أو براغي.
- نقطع الخيوط على الأطراف المقطوعة لخط الأنابيب.
- نقوم بإعداد ممر العبور عن طريق وضع علامات بعناية على منافذ Tees وتركيبها لسكة المناشف المسخنة وصمام الإغلاق عليها.
- أثناء التشغيل ، نقوم بإغلاق جميع الوصلات بشريط صحي أو شريط تفلون.
- نقوم بتثبيته في فتحة الناهض باستخدام النتوءات والوصلات المستقيمة وصواميل القفل ، بحيث تكون منافذ الإنطلاق معاكسة تمامًا لمدخلات أجهزتنا.
-
يتم استخدام توتنهام بأطوال مختلفة لضبط أبعاد تركيب أقسام خطوط الأنابيب وتبسيط توصيلاتها. لقد قاموا بقص الخيوط في النهايات: قصيرة من جهة وطويلة من جهة أخرى.
يتم تثبيت صامولة القفل ووصلة التوصيل على الصامولة الطويلة. يتم تثبيت نقطة الإنطلاق أو الزاوية أو الصمام على الأنبوب من جانب واحد. يتم تثبيتها بخيط قصير ، يتم توصيله بعد ذلك بالجانب الآخر من الأنبوب عن طريق اقتران بنهاية ملولبة طويلة ومثبتة بقفل الجوز.
- نقوم بربط صمامات الإغلاق الكروية بالصنابير ، ونقوم بتوصيل مدخلات وحدتنا بها.
- نفتح الصمامات الكروية على سكة المنشفة المسخنة ، ونغلق الصمام الموجود في الممر الجانبي.
- نفتح الصمام العام للناهض. إذا كان هناك ضغط ماء في النظام ، فتحقق بعناية من التوصيلات التي تم إجراؤها بحثًا عن التسريبات.
كل شئ! سكة مناشف ساخنة جديدة جاهزة للعمل. في هذا الفيديو يمكنك مشاهدة عملية تفكيك وتركيب سكة فوط ساخنة جديدة في الحمام بيديك:
https://youtube.com/watch؟v=Lx-2Qop81SA
يجب أن يتم العمل على نظام خطوط الأنابيب لمبنى سكني بعد الاتفاق عليها مع شركة الإدارة ، فقط مع خبرة كافية أو تحت إشراف حرفي مؤهل.
يمكن أن تكون سكك المناشف الحديثة معقدًا جدًا في التصميم ، مثل الدوائر المزدوجة. قبل تثبيتها بيديك ، يجب عليك دراسة جميع المواصفات الفنية وقواعد التثبيت.
تحتاج أيضًا إلى تذكر أنه يجب اختيار بعض الوحدات من أجل التوافق الجلفاني مع خطوط الأنابيب المعدنية للمواد التي صنعت منها.
