موازنة نظام التدفئة في منزل خاص

ما معنى الموازنة

تعتبر أنظمة التدفئة الهيدروليكية بحق الأكثر تعقيدًا. عملهم الفعال ممكن فقط إذا كان هناك فهم عميق للعمليات الفيزيائية المخفية عن الملاحظة البصرية. يجب أن يضمن التشغيل المشترك لجميع الأجهزة امتصاص المبرد لأقصى قدر من الحرارة وتوزيعه المنتظم على جميع أجهزة التسخين لكل دائرة.

يعتمد وضع تشغيل كل نظام هيدروليكي على العلاقة بين كميتين متناسبتين عكسيًا: المقاومة الهيدروليكية والإنتاجية. هم الذين يحددون معدل تدفق المبرد في كل عقدة وجزء من النظام ، وبالتالي كمية الطاقة الحرارية التي يتم توفيرها للمشعات. في الحالة العامة ، يعكس حساب التدفق لكل مشع فردي درجة عالية من التفاوت: كلما كان السخان بعيدًا عن وحدة التسخين ، كلما زاد تأثير المقاومة الهيدروديناميكية للأنابيب والفروع ، على التوالي ، يدور المبرد عند درجة حرارة أقل. سرعة.

تتمثل مهمة موازنة نظام التدفئة في التأكد من أن التدفق في كل جزء من النظام سيكون له نفس الكثافة تقريبًا حتى مع التغييرات المؤقتة في أوضاع التشغيل. يتيح لك التوازن الدقيق تحقيق حالة لا يؤثر فيها الضبط الفردي للرؤوس الحرارية بشكل كبير على العناصر الأخرى للنظام. في الوقت نفسه ، يجب توفير إمكانية الموازنة حتى في مرحلة التصميم والتركيب ، لأن التجهيزات الخاصة والبيانات التقنية لمعدات غرفة الغلاية ضرورية لإعداد النظام. على وجه الخصوص ، من الضروري تثبيت صمامات الإغلاق على كل مشعاع ، والتي تسمى عادةً الإختناقات.

أعراض المشكلة

يجب أن يقال على الفور أنك لست بحاجة إلى الصعود إلى الصمامات لمجرد حب الفن. العديد من المتخصصين التقنيين لديهم عبارة مفضلة: "إنها تعمل - لا تلمسها". هنا ، أيضًا ، يمكن تطبيقه. إذا لم تلاحظ أي علامات سلبية في تشغيل نظام التدفئة ، فاتركه يعمل في الوضع الحالي. إذا قمت بتدوير الصنابير بشكل عشوائي ، يمكنك ، على العكس من ذلك ، عدم توازن كل شيء ، ومن ثم يتعين عليك إصلاحه.

دعونا نلقي نظرة على تلك الظواهر التي هي علامات واضحة على عدم التوازن:

  • اختلاف درجات الحرارة في الغرف. كما ذكرنا سابقًا ، مع توازن رديء الجودة أو غيابه الكامل ، ستكون بعض الغرف أكثر برودة من غيرها. ستعذبك الغرف الأقرب إلى الغلاية بحرارة خانقة ، وستتجمد في الأبعد ؛
  • أحد المشعات يغمغم باستمرار. تشير هذه الضوضاء إلى وجود خلل في تيار سائل التبريد ؛
  • أرضية دافئة مملوءة بملمس خرساني يسخن السطح بشكل غير متساو.

إذا كنت قد قمت للتو بتثبيت نظام تدفئة جديد ، فيجب موازنة ذلك مسبقًا ، بغض النظر عن وجود أي علامات.

تجدر الإشارة إلى أنه لا ترتبط كل مشكلة في تشغيل نظام التدفئة بتوازنه. على العكس من ذلك ، هناك حالات يكون فيها إجراء هذه العملية بلا فائدة على الإطلاق:

  • تهوية النظام
  • تسرب؛
  • تشكيل الانسداد
  • عطل في خزان التمدد.

كل هذه العوامل يمكن أن تؤدي إلى تدفئة غير متساوية للمباني. التوازن لن يساعد هنا. من الضروري القضاء على سبب عطل النظام. على سبيل المثال ، للتعامل مع التهوية ، استخدم صنابير Mayevsky ، والتي يتم تثبيتها عادة على المشعات. بمساعدتهم ، يمكنك بسهولة وبسرعة طرد الهواء من المكان الذي لا ينبغي أن يكون فيه. بمجرد أن تتعامل مع قفل الهواء ، فإن تيار المبرد سوف يتعافى على الفور.يمكنك معرفة المزيد حول كيفية استخدام رافعة Mayevsky من المقالات الموجودة على موقعنا على الإنترنت.

بالنسبة لأسباب أخرى ، كل شيء واضح. يجب إصلاح التسرب (أو استبدال العنصر التالف بعنصر جديد) ، ويجب إزالة الانسداد ، ويجب إصلاح خزان التمدد (كقاعدة عامة ، المشكلة هي تمزق الغشاء). فقط بعد ذلك ، إذا استمرت مشاكل توزيع المبرد ، يمكن إجراء الموازنة.

إذا كنت تعيش في مبنى سكني ، فإن السؤال عن كيفية موازنة النظام لا يستحق كل هذا العناء. على العكس من ذلك ، لا يمكنك الصعود إلى هناك بأيديكم على الإطلاق ، لأن أي أفعال خاطئة ستؤثر سلبًا ليس فقط على شقتك ، ولكن أيضًا على الجيران. إذا لاحظت مشاكل في التدفئة في مثل هذا المسكن ، فاتصل بشركة الإدارة - يكون حل مثل هذه المواقف ضمن اختصاصهم فقط.

بالنسبة لمنزل خاص به نظام تدفئة مستقل ، يعتقد بعض المالكين أنه يمكنهم ببساطة تنظيم تدفق المبرد في المشعات باستخدام صمامات الإغلاق الكروية التقليدية. في الواقع ، ليس كذلك.

أي ، إذا فتحت مثل هذا الصنبور في منتصف الطريق فقط ، فسينخفض ​​حجم السائل الوارد بالطبع ، وبالتالي يغير درجة الحرارة في الغرفة. لكن المشاكل ستظهر قريبًا مع معدات القفل. لم يتم تصميم الصمام الكروي لمثل هذه التلاعبات ، ومبادئ حياته بسيطة: يجب أن يكون إما مفتوحًا بالكامل أو مغلقًا تمامًا. أي أنصاف الإجراءات تؤدي إلى تفاقم أدائها ، ومن ثم تعطيلها تمامًا.

لذلك يجب أن تتم الموازنة كما يقولون بحكمة. والآن سنخبرك بالتفصيل عن كيفية القيام بذلك.

العمل مع الأسلاك المشعة والتدفئة الأرضية

موازنة نظام التدفئة في منزل خاص

كما ذكر أعلاه ، يتم استخدام إجراء مختلف قليلاً لأسلاك المجمع. إنه مناسب لكل من المشعات والتدفئة الأرضية - بشكل عام ، لموازنة النظام بأكمله المتصل بعقدة واحدة.

يمكن أن يتم الإعداد بطريقتين مختلفتين. لأول هذه ، يجب أن تكون مقاييس الدوران متاحة في المجمع. هذه العناصر عبارة عن قوارير شفافة وعدادات تدفق. لتحقيق التوازن ، ستحتاج إلى إجراء بعض الحسابات. يستخدم هذا الصيغة التالية:

يشير الحرف G في هذه الحالة إلى معدل التدفق الكتلي لسائل التبريد الساخن الذي يتدفق على طول الدائرة. وحدة القياس كجم / ساعة. يشير الحرف Q إلى مقدار الطاقة الحرارية التي يجب أن تطلقها دائرة التسخين ، ويتم قياسها بالواط. بالنسبة إلى Δt ، هذا هو الفرق في درجات الحرارة التي يتم الحصول عليها عند مدخل حلقة الدائرة وعند الخروج منها. القيمة المحسوبة لهذه المعلمة هي 10 درجات.

وبالتالي ، يمكنك حساب عدد لترات المبرد المسخن التي يجب أن تمر عبر قسم معين من الدائرة في الدقيقة. يمكن حساب المقدار المطلوب من الحرارة المتولدة بناءً على القيم القياسية. وفقا لهم ، هناك حاجة إلى 100 واط لكل متر مربع من المساحة.

دعنا نعطي مثالا على الحساب. لنفترض أن مساحة غرفتك 20 م 2. هذا يعني أن هناك حاجة إلى 2 كيلو واط من الطاقة الحرارية لتسخينها. نستبدل القيمة التي تم الحصول عليها في الصيغة أعلاه ، ونحصل على النتيجة التالية:

على مقاييس التدفق ، يشار إلى القيم في لتر / دقيقة، لذلك تحتاج إلى تحويل القيمة عن طريق قسمة الرقم الناتج على 60. يتضح أن حوالي 2.87 لتر / دقيقة.

بعد الحسابات ، يتم إجراء الموازنة على النحو التالي.

  1. املأ واضغط على دائرة التسخين. قد لا يتم تشغيل غلاية التدفئة. لكن يجب أن تبدأ مضخة الدوران.
  2. أغلق الصمامات الثرموستاتية في الجزء الثاني من المشعب ؛ ويتم ذلك يدويًا باستخدام أغطية خاصة.
  3. الآن افتح الصمام الأول. اضبط مقياس الدوران الذي يتوافق معه باستخدام الحلقة السفلية - تحتاج إلى تدويره.وبالتالي ، قم بتعيين مستوى معين من تدفق المبرد.
  4. بعد التعامل مع الصمام الأول + مجموعة مقياس التدفق ، أغلق هذا الصمام وانتقل إلى الزوج الثاني.
  5. وبالتالي ، اضبط كل مقياس دوار على التوالي. أخيرًا ، افتحهم جميعًا وتحقق مما إذا كان كل جهاز يظهر بشكل صحيح معدل تدفق المبرد.

إذا لم تكن هناك مقاييس دوران ، فسيتم تنفيذ العملية وفقًا لنتائج قياس درجة الحرارة في حلقات الدائرة. سيكون الإجراء في هذه الحالة كئيبًا وطويلًا.

إذا كنت بحاجة إلى تحقيق التوازن ليس بين الأرضية الدافئة ، ولكن المشعات متصلة باستخدام أسلاك شعاع ، فسيتم كل شيء بالطريقة نفسها تمامًا. لمزيد من الثقة ، يمكنك التركيز على مقاييس الدوران للمجمع وقياسات درجة الحرارة. نحن على يقين من أنه بعد قراءة مقال اليوم ، لن تواجهك مشاكل في الموازنة. حظا طيبا وفقك الله!

وفقًا للقانون المعمول به ، تتنصل الإدارة من أي إقرارات وضمانات ، قد يكون توفيرها ضمنيًا بخلاف ذلك ، وتتنصل من المسؤولية فيما يتعلق بالموقع والمحتوى واستخدامه. المزيد: https://seberemont.ru/info/otkaz.html

هل كانت المقالة مفيدة؟ أخبر أصدقائك

لماذا يتم إجراء الضبط الهيدروليكي لثاني أكسيد الكربون

الهدف الرئيسي من موازنة نظام التدفئة هو التوزيع الصحيح لكمية المبرد إلى المشعات (البطاريات) لكل وحدة زمنية ، وتوجيه الكمية المطلوبة من الحرارة إلى الأماكن التي يوجد بها نقص فيها.

لفهم أكثر اكتمالا للصورة ، دعنا نتخيل أنه في قسم معين من ثاني أكسيد الكربون ، يتم تقسيمها إلى دائرتين ، كل منهما تؤدي إلى غرف مختلفة. نظرًا لاختلاف حجم المبنى ، فقد يختلف طول المحيط. تتميز الدائرة ذات الطول الأطول (أو المزيد من السخانات) بمقاومة هيدروليكية أكبر. كما تعلم ، فإن الماء (المبرد) دائمًا ما يتبع المسار الأقل مقاومة. بمعنى آخر ، وفقًا للقوانين الفيزيائية ، ستدخل المزيد من الحرارة في دائرة أقصر من المشعات البعيدة. يوضح الشكل بوضوح توزيع الطاقة الحرارية في نظامين متطابقين.

لا ينبغي أن ننسى أنه في ثاني أكسيد الكربون غير المكون ، يعمل مولد الحرارة بحد أقصى ، مما يؤثر سلبًا على جميع العناصر الهيكلية.

تلخيصًا لما ورد أعلاه ، يتم تنفيذ موازنة ثاني أكسيد الكربون من أجل:

  • تسخين منتظم للبطاريات ، بغض النظر عن موقعها في نظام التدفئة.
  • التشغيل الاقتصادي لمصنع الغلايات.

نصيحة! موازنة نظام تسخين ثنائي الأنابيب (يتم إجراؤه بحسابات هيدروليكية أولية) بطول صغير (لا يزيد عن 4 سخانات) - اختياري. في جميع الحالات الأخرى ، من أجل التشغيل الفعال والاقتصادي لثاني أكسيد الكربون ، فإن الضبط الهيدروليكي ضروري!

موازنة نظام التدفئة في منزل خاص

موازنة نظام التدفئة في منزل خاص

بعد اكتمال التثبيت ، من الضروري ضبط نظام التدفئة أو موازنته. يتيح لك ذلك تحديد التناقضات وتصحيحها والقضاء عليها في تشغيل وحدة المرجل والأجهزة الأخرى ، مما يضمن الكفاءة العالية ونقل الحرارة.

خلافًا للاعتقاد الشائع ، يجب أن يكون نظام التدفئة متوازنًا ليس فقط في مبنى كبير متعدد الطوابق ، ولكن أيضًا في منزل خاص صغير ، حتى كوخ صيفي صغير الحجم. عدم الاتزان هو سبب التوزيع غير السليم للحرارة ، عندما تكون بعض الغرف شديدة السخونة ، والبعض الآخر ليس دافئًا بدرجة كافية.

في هذا الصدد ، يوصى بإجراء موازنة قبل بدء كل موسم تدفئة.

أدوات الموازنة

وتشمل هذه صمامات موازنة وجهاز قياس خاص.

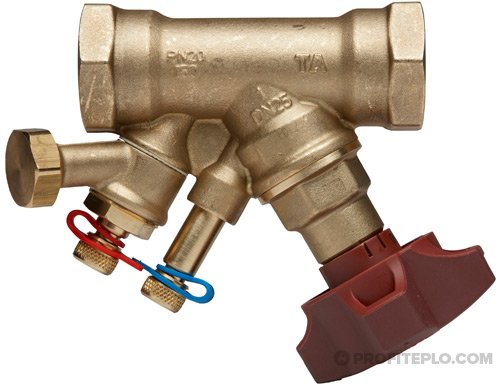

صمام التوازن هو نوع من صمام الإغلاق لضبط المقاومة الهيدروليكية في أنظمة التدفئة. يحل الجهاز المشكلة عن طريق تغيير قطر قسم الأنبوب.

تتميز الموديلات الحديثة من النوع Y بإمكانية الضبط المسبق ، مما يحد من معدل التدفق المحدد على القرص بميزان. يوفر التصميم وجود حلمتين لقياس الضغط ودرجة الحرارة وانخفاض معدل تدفق سائل التبريد. يرجع الاسم إلى شكل العلبة ، حيث يتم وضع الأقماع بزاوية مثالية لبعضها البعض. هذا يقلل من تأثير تدفق المبرد على القياسات ، ويزيد من دقة الضبط.

متى يتم التثبيت:

  • لا يوفر الحمل الأقصى على النظام درجة حرارة مريحة.
  • مع وجود حمل ثابت في الغرفة ، لوحظت اختلافات كبيرة في درجة الحرارة.
  • لا يمكن الوصول إلى طاقة التسخين العادية.

مزايا تثبيت هذا الجهاز كالتالي:

  • انخفاض استهلاك الوقود وتكاليف التدفئة.
  • زيادة كفاءة استخدام نظام التدفئة وزيادة الراحة بسبب القدرة على التحكم في درجة حرارة الهواء في كل غرفة على حدة.
  • يجعل من السهل البدء.

موازنة نظام التدفئة في منزل خاصرافعة موازنة حديثة

يتضمن تركيب صمام موازنة استخدام تركيبات ومحولات خاصة

من المهم الانتباه إلى وجود سهم مطبوع على جسم الجهاز واتجاهه. يتم تثبيت بعض الأجهزة بدقة في اتجاه معين لدوران المياه. من خلال انتهاك توصية الشركة المصنعة ، سوف تتسبب في فشل الصمام وفشل النظام.

عند الانتهاء من التثبيت ، يجب إجراء قياسات لتحديد مستوى الضبط

انتهاكًا لتوصية الشركة المصنعة ، سوف تتسبب في فشل الصمام وفشل النظام. عند الانتهاء من التثبيت ، يجب إجراء قياسات لتحديد مستوى الضبط.

من الممكن قياس انخفاض الضغط ودرجة الحرارة ، وكذلك معدل تدفق المبرد في صمام الموازنة ، باستخدام جهاز خاص.

تم تجهيز جهاز الكمبيوتر متعدد الوظائف بأجهزة استشعار دقيقة ، بالإضافة إلى وظيفة القياس ، فهو قادر على التخلص من الأخطاء المكتشفة وتنفيذ التوازن. يبسط هذا الجهاز بشكل كبير ويسرع عملية ضبط نظام التدفئة.

توفر الشركات المصنعة للأجهزة الحديثة القدرة على توصيلها بجهاز كمبيوتر. يتيح لك تثبيت برنامج خاص نقل البيانات إلى جهاز كمبيوتر لمزيد من العمل معهم.

من المهم ليس فقط شراء المعدات الحديثة ، ولكن أيضًا معرفة كيفية استخدامها. خلاف ذلك ، ستكون عملية الإعداد غير فعالة ، مما سيؤدي إلى التشغيل غير الصحيح للتدفئة ، وعدم وجود مناخ محلي مريح ، والاستهلاك المفرط للطاقة الحرارية والكهربائية.

  • بمساعدة الصمامات الشريكة ، ينقسم النظام الهيدروليكي إلى وحدات.
  • بعد ذلك ، تكون جميع الأجزاء متوازنة ، بدءًا من الناهضين والمجمعات ، وتنتهي بنقاط التسخين. بهذه الطريقة ، من الممكن تحقيق معدلات تدفق التصميم لجميع الوحدات والصمامات بأقل خسائر ضغط على الأجهزة نفسها.
  • بعد الموازنة ، تتحول المضخة إلى الطاقة التي توفر المعدل المحسوب لدورة المياه في النظام. سيسمح لك ذلك بضبط التدفق على الوحدة الرئيسية الموجودة في المضخة.

نتيجة ضبط صمامات الموازنة هي البيانات المستلمة حول القيم المطلوبة والتي تم تحقيقها. تتيح لك هذه المعلومات التحقق من جودة العمل المنجز وهي ضمانه.

موازنة نظام التدفئة في منزل خاصجهاز تحكم مزود بمستشعر للتحكم في درجة الحرارة لموازنة التسخين

نتيجة للموازنة التي يتم إجراؤها بشكل صحيح ، تبدأ معدات الحقن في استهلاك الحد الأدنى من الكهرباء ، ويتم تنفيذ استهلاك الطاقة الحرارية بشكل منطقي.

هناك مشكلة أخرى يجب على المرء مواجهتها في حالة عدم وجود أجهزة خاصة وهي عدم القدرة على تحديد جودة الإمداد الحراري عندما يكون قيد التشغيل. تحتوي صمامات الموازنة من النوع Y مع حلمات القياس على وظيفة التشخيص الذاتي للنظام ، وهي على النحو التالي:

  • كشف الأعطال بينما يستمر نظام التدفئة في العمل.
  • فحص الحالة الفنية ومعلمات التشغيل للمعدات.
  • اتخاذ القرارات عند استكشاف الأخطاء وإصلاحها.

وبذلك يتم البحث عن الأخطاء وإزالتها بسرعة.

ما يحتاج صاحب المنزل لمعرفته حول موازنة أنظمة التدفئة

للوهلة الأولى ، يبدو أنه لا يوجد شيء معقد في الإعداد. يمكن تعديل درجة الحرارة في الغرف بدون أدوات قياس خاصة ، بشكل مستقل ، تسترشد بالمشاعر الذاتية: اجعلها أكثر دفئًا في مكان ما ، وأبرد في مكان ما. ولكن في كثير من الأحيان لا ترقى النتيجة إلى مستوى التوقعات ، لأن المستخدم العادي لا يأخذ في الاعتبار قوانين المكونات الهيدروليكية: تؤدي زيادة مساحة تدفق صمام الموازنة لأحد المبردات إلى انخفاض في التدفق من جهة أخرى المشعاع

وهنا من المهم أن نحقق نفس التوازن.

"في نظام التدفئة غير المتوازن ، لتدفئة جميع الغرف في المنزل ، يجب أن تعمل مضخة الدوران مع زيادة الحمل ، مما يزيد من سرعة تآكلها وأحيانًا تسبب ضوضاء في الأنابيب. في مثل هذه الحالات ، سيتعين عليك نسيان الراحة الحرارية ، وكذلك التوفير ، كما يقول مكسيم نيمكوف ، رئيس قسم التثبيت في شركة World of Comfort Samara ، التي تقدم خدمات لتصميم وتركيب وصيانة الشبكات الهندسية. - كما تبين الممارسة ، من غير المرغوب فيه ترتيب نظام تدفئة بنفسك - احتمال حدوث أخطاء مرتفع للغاية. وتشمل هذه ، على سبيل المثال ، اختيار الغلايات والمضخات بهامش غير معقول بسبب السعة الحرارية غير المحسوبة للغرف. لا يسمح المحترفون بمثل هذه الأخطاء في عملهم.

لتقليل المخاطر ، يجب أن يكون لدى صاحب المنزل المعلومات اللازمة ومراقبة عمل المثبتين باستمرار. لذلك ، إذا أكد السيد أنه يكفي تصميم نظام التدفئة وتكوين المعدات وفقًا لحسابات المهندس ، فمن الأفضل الاتصال بشركة أخرى. تختلف الظروف الحقيقية دائمًا عن الظروف النظرية: على سبيل المثال ، لا تأخذ طرق حساب فقد الحرارة في الاعتبار الميزات المحددة للمبنى ، مما يتسبب في حدوث انحرافات في درجة حرارة المبرد المطلوبة عن قيم التصميم. هذا موقف شائع ، ولكن إذا تركت دون مراقبة ، فلن يعمل النظام بشكل صحيح.

يمكن تحقيق التوازن نفسه بطريقتين. تشير كلمة "Classic" إلى وجود مشروع نظام تدفئة ، والذي بموجبه ، من خلال لف صمامات الموازنة ، يتم تعديل تدفق التصميم المطلوب عبر كل مشعاع. لكن وجود مشروع بدون أخطاء أصبح الآن ظاهرة نادرة. وقد يختلف النظام الحقيقي عن النظام المحسوب. في حالة عدم وجود وثائق المشروع ، يلجأون إلى طريقة "الطوارئ". في مثل هذه الحالات ، يتم استخدام مقياس حرارة إلكتروني لقياس درجة الحرارة على أي سطح. بمساعدتها ، يتم ضبط نفس درجة حرارة المخرج لجميع السخانات عن طريق موازنة الصمامات. تشمل العيوب العامة للطرق الحالية عدم وجود نهج عالمي وتكاليف وقت عالية. في المتوسط ​​، تستغرق الموازنة حوالي يوم عمل واحد ، ويتم إجراؤها بواسطة شخصين على الأقل ، "يشارك أناتولي كورسون ، وهو عامل تركيب محترف ، تجربته. من الواضح أن تكاليف الوقت هذه ليست مربحة لفريق من المتخصصين ، وبالتالي ، في محاولة للعمل على أكبر عدد ممكن من الأشياء ، فإنهم يرتكبون أخطاء سخيفة. نتيجة لذلك ، تتأثر دقة الموازنة ، مما يقضي على المدخرات ، والتي في الواقع بدأ كل شيء من أجلها.

أدوات المطلوبة

إذا سألت أخصائي السباكة عن الأداة التي تحتاجها لإجراء عملية موازنة ، فستسمع على الأرجح عن جهاز التصوير الحراري. يتم استخدامه لتحديد مستوى تسخين جميع عناصر نظام التدفئة. لكن تكلفة مثل هذه "الآلة" باهظة للغاية.ليس من المنطقي شراء جهاز من أجل عملية واحدة. من حيث المبدأ ، يمكنك محاولة استئجاره إذا وجدته. لكن دعنا نحاول الاستمرار في الحصول على وسائل أبسط وبأسعار معقولة.

على سبيل المثال ، ستكون الأشياء التالية كافية لك:

  • مقياس حرارة الاتصال الإلكتروني. مطلوب لقياس درجة حرارة التدفئة لمعدات التدفئة ؛
  • مفك براغي؛
  • المفتاح السداسي ، الذي يتم من خلاله تدوير جذع صمام الموازنة ؛
  • ورقة وعلامة أو قلم رصاص.

من الناحية المثالية ، سيكون من الضروري تخزين مخطط الأسلاك الذي تم بموجبه تجميع نظام التدفئة. لكن غالبًا ما تكون وثائق المشروع غائبة ببساطة ، لأن التجميع تم وفقًا للرسومات المؤقتة وعمليًا "على الركبة".

في هذه الحالة ، سيتعين عليك ملء المفقود. تحتاج إلى عمل رسم تقريبي على الورق على الأقل لكيفية تحديد موقع جميع عناصر نظام التدفئة. في هذه الخطة ، من الضروري الإشارة إلى الترتيب الذي تتصل به المشعات بالدائرة ومدى بُعدها عن غرفة المرجل.

المرحلة الثانية من التحضير هي شطف الحوض الموجود عند مدخل غلاية التدفئة. ثم قم بتسخين السخان لأقصى طاقة. كقاعدة عامة ، يجب أن تكون درجة حرارة المبرد حوالي 80 درجة. لا تعتمد هذه العملية على الطقس بالخارج - ما زلت بحاجة إلى الإحماء.

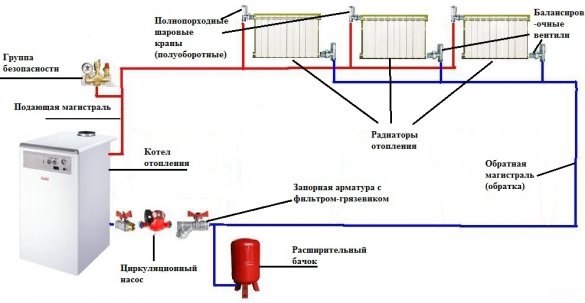

ربط أنظمة التدفئة البسيطة

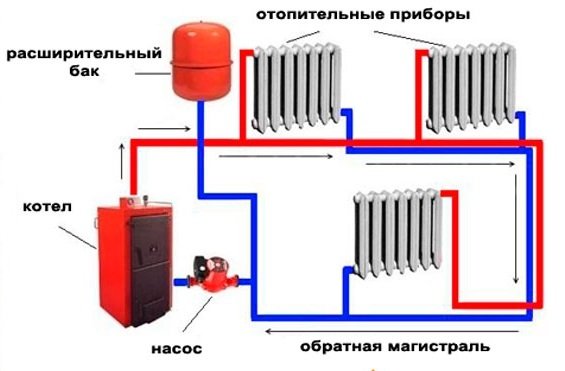

يمكن تسمية نظام التدفئة بأنه بسيط إذا كان يحتوي على دائرة مباشرة واحدة. تعني الدائرة المباشرة الخط الذي يتم فيه توفير المبرد من المرجل دون تغيير درجة الحرارة الأولية. بعض أنظمة تدفئة المبرد بسيطة. يمكن أن تكون أحادية الأنابيب وأنبوبين ومختلطة. النوع الأكثر عملية من تسخين المبرد البسيط هو نظام ثنائي الأنابيب يعتمد على خطوط الإمداد والعودة.

موازنة نظام التدفئة في منزل خاص

وإذا تم موازنته بشكل صحيح ، فإن هذا النظام سيضمن تسخينًا موحدًا للمشعات حول محيط التسخين بأكمله.

ضع في اعتبارك العناصر الرئيسية للنظام ووظائفها.

موازنة نظام التدفئة في منزل خاص

خزان التوسع

خزان التمدد من النوع المغلق - خزان مزود بغشاء مطاطي يقسم الجهاز إلى جزأين (المبرد في النصف السفلي ، والغاز الخامل في النصف العلوي). عندما ترتفع درجة الحرارة في نظام التسخين ، يدخله جزء من المبرد ، وبالتالي يتم تخفيف فرق الضغط في خطوط الإمداد والعودة.

يمكن تركيب الخزان في المنطقة المجاورة مباشرة لمرجل التدفئة. إن وجود صمام إغلاق إضافي (صمام كروي) مثبت أمام مدخل الخزان يجعل من السهل فصل الخزان عن النظام إذا احتاج إلى الإصلاح أو الاستبدال.

يفوز الذكاء الاصطناعي في المعركة من أجل الإعدادات الصحيحة

حتى الآن ، تظهر الصورة قليلاً: وأريد توفير المال - خمس تكاليف المرافق للتدفئة! - وهناك الكثير من التفاصيل الدقيقة. حتى لو تم كل شيء بشكل صحيح ، فإن النتيجة ، للأسف ، ليست مضمونة. "عادة ، يتم إجراء الموازنة قبل موسم التدفئة ، ولكن في الصقيع الشديد اتضح أن الغرف تتمتع بحماية حرارية مختلفة ، والتي ، كما اتضح ، نسي المالك التحذير منها. يقول سيرجي أورلوف (عامل التركيب) إن صاحب المنزل ، وفقًا لتقديره الخاص ، يزيد من تدفق سائل التبريد في الغرف الباردة ، وبعد ذلك يتم التخلص من كل الأعمال المتعلقة بإعداد النظام.

لتصحيح هذا النقص ، تسمح برامج الكمبيوتر الخاصة لحساب أنظمة التدفئة ، والتي ، على عكس الطرق اليدوية ، بأخذ الغالبية العظمى من العوامل في الاعتبار. يحددون معدل التدفق المطلوب لسائل التبريد بدقة عالية. يبقى فقط لضبط التعديل الموصى به لصمامات الموازنة.من الواضح أنه بالنسبة لطريقة الموازنة هذه ، من الضروري امتلاك مهارة استخدام برامج الحساب هذه ، بالإضافة إلى امتلاك صمامات موازنة خاصة مع التخرج في النظام. إذا تم تركيب صمامات موازنة بدون معايرة خاصة في النظام ، عند ضبط هذه الصمامات ، سيكون من الضروري قياس التدفق باستخدام عدادات تدفق خاصة من أجل تحقيق معدلات التدفق المحسوبة في كل مشعاع. كل هذا ، إلى جانب الحاجة إلى صمامات إغلاق خاصة أو معدات قياس خاصة ، يجعل الإجراء بالنسبة "للمبتدئين" صعبًا للغاية.

ولكن مع تطور الاتصالات اللاسلكية والانتقال من الهواتف المحمولة التي تعمل بضغطة زر إلى الهواتف الذكية ، أصبحت طريقة موازنة الكمبيوتر أبسط وأكثر سهولة: لا يلزم تدريب خاص. كان مهندسو GRUNDFOS Concern أول من قاموا بتطبيقه: لقد قدموا للسوق مضخة الدوران ALPHA3 مع وحدة اتصالات ALPHA Reader وطوروا تطبيق GRUNDFOS GO Balance للهواتف الذكية وأجهزة الكمبيوتر اللوحية.

كما أكد أصحاب المنازل الذين جربوا الجدة ، يمكن الآن إجراء الموازنة بشكل مستقل وبدقة عالية. تستغرق العملية برمتها حوالي ساعة (للمنازل التي تصل مساحتها إلى 200 متر مربع) ويتم تنفيذها على عدة مراحل. تحتاج أولاً إلى تركيب مضخة جديدة في النظام وتجهيزها بوحدة اتصال. ثم يجب عليك تنزيل تطبيق مجاني وتثبيته وتشغيله في المنطقة المجاورة مباشرة لوحدة الاتصال حتى يتسنى للهاتف الذكي والمضخة "العثور" على بعضهما البعض. ثم يبقى فقط اتباع التعليمات البسيطة والمفهومة: سيطلب منك البرنامج إدخال بيانات حول النظام الحالي وقياس معدل التدفق الدقيق لسائل التبريد على كل مشعاع. بعد إدخال المعلومات المطلوبة ، ستحسب الأداة الاستهلاك المطلوب لكل بطارية ، وستظهر قيمتان على الشاشة: الحالية والموصى بها. يبقى فقط لضبط صمام الموازنة حتى يتطابق معدل التدفق الفعلي مع المعدل المحسوب.

"لقد طال انتظار الحاجة إلى مثل هذه الأداة ، وكان متخصصو GRUNDFOS هم الأوائل والوحيدين الذين قدموا مثل هذا الحل. تقول إيكاترينا سيميونوفا (GRUNDFOS) إنه حتى قبل بدء مبيعات المنتج الجديد ، تم تقديم الطلبات المسبقة للتسليم التالي بأكمله لـ ALPHA3 و Alpha Reader. - وهذا ليس مفاجئًا ، لأنه ، كما أشرت سابقًا ، يتيح لك النظام الذي يعمل بشكل جيد توفير ما يصل إلى 20٪ من الوقود (الغاز والفحم والحطب). بالإضافة إلى ذلك ، تتميز مضخات سلسلة GRUNDFOS ALPHA3 نفسها باستهلاك منخفض للطاقة: فهي اقتصادية أكثر بنسبة 87٪ من الوحدات التقليدية ، والتي تعتبر الأكثر كفاءة في استخدام الطاقة في فئتها. "

تقنيات الهاتف المحمول هي محرك التقدم. إنهم يساعدوننا ليس فقط في التعامل مع المشكلات المنزلية العادية ، ولكن أيضًا في توفير المال. ومن يدري ، ربما في المستقبل ، سيسعد المهندسون أصحاب المنازل بحلول أكثر ذكاءً.
