الجهاز ومميزات المرجل
غلايات يابانية الصنع "ريناي" هي أجهزة مغلقة. هذه عبارة عن وحدات بشاحن توربيني تعمل فيها مروحة لإجبار إزالة منتجات الاحتراق. توفر المدخنة المحورية هواء الاحتراق وتزيل الدخان.

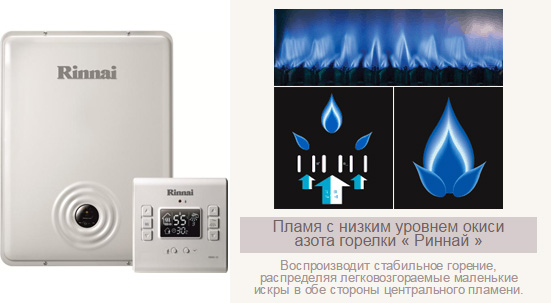

يقع كتلة الإشعال في وسط الهيكل. يقطع الموقد اللهب إلى ثلاثة أجزاء ، لذلك يسخن المبادل الحراري بالتساوي. في نفس الوقت ، يمكن تعديل اللهب في ثلاثة أوضاع. على سبيل المثال ، في الصيف ، يمكنك تشغيل جزء واحد فقط ، مع توفير الوقود.
يشتمل المنتج على مبادلين حراريين نحاسيين: أحدهما للتدفئة والآخر لإمداد الماء الساخن (DHW). يقوم الصمام الثلاثي بتبديل التدفئة من نظام إلى آخر. داخل خزان توسعة 8.5 لتر.
يوجد أدناه مضخة تداول. يكون الدوار الخاص بها جافًا ، مما يساهم في تشغيل الوحدة على المدى الطويل. يضمن دوران المبرد عبر النظام. جهاز التحكم عن بعد أو لوحة المفاتيح. في وجود شاشة تعكس درجة الحرارة وغيرها من المؤشرات.
وصف المنتج
وفقًا لتعليقات المستهلكين ، تعتبر النماذج التالية هي الأكثر شيوعًا:

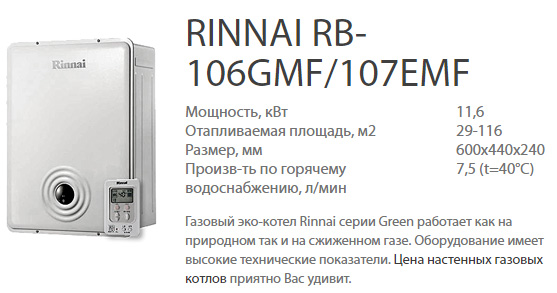

تعتبر غلايات الغاز المثبتة على الحائط الأكثر اقتصادا من حيث استهلاك الموارد. يمكن توصيلها في سلسلة ، مما يوفر الحرارة والماء الساخن ، في كل من الشقق الصغيرة والمنازل الكبيرة. تبلغ قوة Rinnai في وضع تدفئة المكان 11.6-42 كيلو واط بكفاءة 96٪. تبلغ مساحة المساحة المخدومة 30-120 م 2 ، واستهلاك الغاز 0.3-1.15 م 3 / ساعة ، وإمداد الماء الساخن 12 لتر / دقيقة. حجم خزان التمدد 8.5 لتر. إذا كنت بحاجة للعمل على وقود مسال ، فأنت بحاجة إلى تغيير الفتحات.
يشتمل تصميم Rinnai على موقد معدل من نوع المروحة بوظيفة تلقائية لاستهلاك الموارد بما يتناسب مع الضغط. تهدف هذه الميزة إلى التوفير في حدود 20٪ ، وتوفر عمر خدمة طويل للمبادل الحراري ونظام التحكم للغلاية ذات الدائرة المزدوجة للغاز. نتيجة للاحتراق الكامل ، يوجد مستوى منخفض من النفايات السامة ، مما لا يسمح بترسبات الكربون والسخام على الفتحات. تتضمن السلسلة الطرز: RB-107 ، 167 ، 207 ، 257 ، 307 ، 367.
نسخة محسنة من غلايات الدائرة المزدوجة الغازية المثبتة على الحائط من الشركة المصنعة Rinnai. مع زيادة الوظائف ، فإن الجهاز يصدر ضوضاء أقل. تم تجهيز جهاز التحكم عن بعد بشاشة ملونة ، وهناك وضع للتحكم الصوتي ، وأجهزة استشعار تعتمد على الطقس. عند التسخين ، يمكنك تقليل طاقة الجهاز بنسبة 20٪. يتم استخدام وحدة ضبط لتحقيق درجة حرارة الماء المثلى. بفضل التسخين الدوري ، يتم ضمان الإمداد الفوري بالماء الساخن. يعمل Rinnai برأس لا يقل عن 2.5 لتر / دقيقة ويغلق عند ضغط أنبوب يبلغ 1.5 لتر / دقيقة. يتم تضمين جهاز التحكم عن بعد كمعيار ، والذي ، وفقًا لتعليقات المستخدمين ، يبسط تنسيق جميع الأنظمة.
تبلغ سعة غلايات الغاز مع غرفة الاحتراق المغلقة Rinnai 19-42 كيلو واط ، وتسخين مساحة 190-420 متر مربع. الكفاءة 90٪ ، حجم خزان التمدد 8 لترات. الجهاز مزود ببرنامج ECO (الوضع البيئي). يحتوي على مستشعرين إضافيين: التحكم في الحماية من التجمد ودرجة حرارة الناقل الحراري. تتضمن السلسلة الطرز: RB-107 ، 167 ، 207 ، 257 ، 307 ، 367.
تعمل غلايات الغاز Rinnai على أنابيب الوقود والوقود المسال ، مع مراعاة تغيير الفوهات. الميزة الرئيسية لهذه المجموعة الفرعية هي الملاءمة المطلقة للبيئة ، والتي ترجع إلى الحد الأدنى من انبعاث النفايات السامة في الغلاف الجوي. تتكون وحدة الأتمتة من ثلاثة مستويات ، ويتم تحديد ضبط شعلة الموقد وتسخين المبرد حسب الموسم والمناخ. يتم عرض تشخيص الأخطاء على الشاشة في شكل نصي ورمز رقمي. يحمي ضبط تشغيل المروحة من نقص الهواء للتطهير.
تبلغ قوة غلاية الغاز المثبتة على الحائط 12-42 كيلو واط ، ومنطقة التسخين 120-420 متر مربع. الحد الأدنى لاستهلاك إمداد الماء الساخن 2.7 لتر / دقيقة ، المورد المركزي هو 1.1-4.2 ، المسال 1-3.5 متر مكعب / ساعة. حجم خزان التمدد 8.5 لتر ، ودرجة الحرارة القصوى لسائل التبريد 85 ، و DHW 60 درجة مئوية. تستخدم مدخنة متحدة المحور لإزالة نواتج الاحتراق. موديلات السلاسل: RB-166 ، 206 ، 256 ، 306 ، 366.
تم تصميم غلايات الغاز التي تصنعها شركة Rinnai لخدمة المباني من 100 إلى 400 متر مربع. مزود بمبادلين حراريين ، الأول مصنوع من النحاس ، والثاني سريع وينتج حتى 14 لتر / دقيقة. في غرفة الاحتراق ، يتم تنظيم خليط الوقود والهواء بسلاسة ، بما يتناسب مع حجم الغاز. يتم تحقيق ذلك من خلال موقد مدمج بشاحن توربيني. الأداء الوظيفي الأمثل لا يعتمد على الظروف الجوية. يتم تقليل انبعاث المواد السامة إلى الحد الأدنى ، مما يمنع تكوين السخام والقشور.
تبلغ قوة المرجل 18-42 كيلوواط بكفاءة 90٪. الحد الأدنى لتدفق المياه 2.7 لتر / دقيقة. نطاق درجة حرارة التدفئة 40-80 درجة مئوية ، لإمداد الماء الساخن - 35-60 درجة مئوية. يحتوي الجهاز على مضخة يتم التحكم فيها إلكترونيًا. يقوم المعالج الدقيق باستمرار بتحليل قراءات المستشعرات وإرسال المعلومات إلى العقد العاملة. يتم إجبار مدخل الهواء ، من الشارع. تتضمن السلسلة الطرز: RB-166 ، 206 ، 256 ، 306 ، 366.
جهاز تسخين المراجل Rinnay
تنعكس كل هذه النقاط الثلاث في خط معدات التدفئة الخاص بالشركة. يتم تقديم التعديلات التالية:
- سلسلة Rinnai RMF
- يشمل التعديل معدات ذات إمكانية الاتصال بنظام "المنزل الذكي". الاختلاف الرئيسي في نطاق النموذج هو وضع توفير الغاز النشط. عند تشغيل الماء الساخن ، يمكن للموقد أن يعمل في ثلاثة أوضاع ، مما يوفر التدفئة اللازمة.بالإضافة إلى ذلك ، يتم توفير وحدة تسخين عالية السرعة تسمح لك بالحصول على الماء الساخن فور فتح الصنبور. من الابتكارات الأخرى التي تمتلكها غلايات Rinnai RMF ذات الدائرة المزدوجة للتسخين بالغاز المفصلي أن اثنين من المعالجات الدقيقة يتحكمان في تسخين المبرد في وقت واحد ، مما يؤدي إلى تصحيح عمل بعضهما البعض. من الممكن ضبط الوضع اليومي للتشغيل لمعدات الغاز ، مع مراعاة خصائص المستهلك وتفضيلاته.يساعد ترموستات الغرفة المتصلة بوحدة التحكم على تقليل استهلاك الغاز للتدفئة. - Rinnai EMF
- يتم تحقيق الاستهلاك الاقتصادي للغاز من خلال الضبط النسبي للهب ، بهدف خفض انبعاثات أكسيد النيتروجين ، مما يجعل من الممكن منع فقدان الحرارة. تقليديا ، يتم استخدام إمكانية الحفاظ على درجة حرارة الماء الدافئ. يوفر الصمام ثلاثي الاتجاهات تسخينًا مستقرًا ، بغض النظر عن عدد المستخدمين والضغط.غلاية الغاز Rinnai EMF الفردية المثبتة على الحائط ذات الدائرة المزدوجة لديها وظيفة التوصيل المتزامن لكل من أنظمة التدفئة الرئيسية والإضافية (الأرضية الدافئة). -
مراجل تسخين مفصلية بتكثيف الغاز مزدوجة الدائرة Rinnai CMF
مزودًا بنظام تحكم متقدم لضبط حجم اللهب تلقائيًا وتسخين الماء إلى درجة حرارة معينة. تساعد وحدة التحكم في تحديد وضع التشغيل الأمثل للغلاية لمدة 24 ساعة القادمة من أجل تجنب الاستهلاك المفرط للوقود.مراجل تسخين الغاز ذات الدائرة المزدوجة والمركبة على الحائط من Rinnai ، سلسلة CMF ، تزيل منتجات الاحتراق من خلال مدخنة متحدة المحور ، مما يسرع عملية التثبيت ويجعل من الممكن تركيب المحطات في المباني متعددة الطوابق.
جميع موديلات غلايات Rinnai متقلبة وتتوقف عن العمل عند انقطاع التيار الكهربائي. المعالجات الدقيقة المستخدمة في الأتمتة حساسة لانخفاض الجهد في الشبكة. للتشغيل المستقر ، ستحتاج إلى تثبيت مصدر طاقة غير متقطع أو مولد أو بطارية.
