مضخات دوامة
دوامة
تستخدم المضخات عند التدفقات المنخفضة (0.5
... 40 م 3 / ساعة)
ورؤوس عالية (تصل إلى 200 م) ، والتي في
مضخات طرد مركزي من نفس القطر
عجلات ، لا يمكن الوصول إليها.
أنهم
لديك المزايا التالية أكثر
بمضخات الطرد المركزي:
—
أصغر وأرخص في التصنيع ؛
—
يمكنهم امتصاص السوائل عند بدء التشغيل
إذا كان هناك ماء في الجسم
مضخة؛ تغيير طفيف في التغذية عند التغيير
الضغط.
لأوجه القصور
تشمل هذه المضخات:
—
كفاءة منخفضة من أجل 20 ... 45٪ ؛
—
ارتفاع شفط منخفض
—
امكانية التوريد فقط نظيف وليس
السوائل اللزجة.
مثل
تستخدم المضخات على نطاق واسع في الضخ
البنزين والكيروسين في شاحنات الصهريج و
محطات تعبئة ثابتة
إمدادات المياه الزراعية
وفي منشآت المرافق العامة
وإلخ.
أساسي
ميزة تصميم دوامة
المضخات تتحرك السائل
الوسائط حول محيط المكره في
الاتجاه العرضي ، وهذا هو
مماس لمحيط العجلة.
يدخل السائل في عملية الشفط
أنبوب فرع 6 (الشكل 4) ، وإلى
عامل
العجلة ، والتي تمثل القرص مع
شفرات مستقيمة حول محيط العجلة.
المكره الدوارة 1 جسيم
السوائل في الخلايا
تناوب مع العجلة وبسبب
الاحتكاك يسحب جزيئات السوائل ،
تقع في القناة الحلقية ،
تغطي المكره. معا
الجسيمات بين الشفرات تعمل
قوة الطرد المركزي ويتم طردهم
في القناة الحلقية ، ثم تسقط مرة أخرى
على عجلة القيادة ، مما يؤدي إلى حركة دوامة ،
المشار إليها بالسهم في الشكل 4. وهكذا
الطريق ، دوامة جزيئات السوائل
ينتقل من أنبوب الشفط إلى
الضغط والراحة على الطائر ،
تقع بين الفتحات ، تحت
ضغط مرتفع في الضغط
فرع الأنابيب.
صفة مميزة
يظهر مضخة دوامة في الشكل
5.
الخامس
الفرق من قوة مضخات الطرد المركزي
للمضخات المحيطية مع زيادة التدفق
السقوط.
أرز.
1.4 خصائص المضخة الدوامية
أرز.
1.5 خصائص المضخة الدوامية
قواعد
بدء مضخة دوامة
1.
املأ حاوية المضخة بالماء.
2.
افتح المزلاج.
3.
يبدأ.
4.
أغلق الصمام حتى
وضع التشغيل.
مراقبة
أسئلة
-
حدد
السبب
يسبب التجويف؟ -
اي نوع
موجود
طرق
مكافحة التجويف؟ -
يشرح
المبدأ
عمل الطرد المركزي
(دوامة) مضخة. -
كيف
تحديد رأس المضخة ،
خلقت
في محطة الضخ هذه؟ -
كيف
ضبط وضع تشغيل المضخة؟ -
فك
ماركة المضخات 3K6 ؛
K45 / 50 ؛
KM-20/30. -
التي
بدأت المضخة مع فتح الصمام ،
وأي واحد عند إغلاقه ولماذا؟
تعيين المضخة على مخطط إمداد المياه
يوفر GOST 21.205-93 رمزًا للمضخات اليدوية والنفاثة والطرد المركزي. هذه الأخيرة هي الأكثر شيوعًا - وفقًا لهذا المبدأ ، تعمل وحدات التعزيز والدوران المثبتة داخل المباني ، ومعظم أجهزة سحب المياه الخارجية تعمل.
ومع ذلك ، فإن هذا التعيين ، وفقًا لـ GOST 21.205-93 ، لا يغطي النطاق الكامل لوحدات الضخ ، على سبيل المثال ، تُستخدم المضخات الكهربائية الاهتزازية واللولبية والدوامة أيضًا لتزويد المياه من الآبار أو الآبار.
ترد معلومات أكثر تفصيلاً وصور بيانية للمضخات (الآلات الهيدروليكية) في GOST 2.782-96 ESKD ، الأحكام الرئيسية للمعيار:
- توضح التسميات الغرض من الجهاز ومبدأ تشغيله والتوصيلات الخارجية.
- لا تعرض الصورة الرسومية تصميم العنصر.
- لا توفر رموز الأحرف معلومات حول معلمات المنتج وقيمها.
- لا يحدد معيار الولاية حجم التعيينات ، وكذلك موقعها ، إذا لم يتم تشويه معنى التوصيلات.
الصور الرسومية للآلات الهيدروليكية (المضخات الكهربائية والمحركات) مقسمة إلى المجموعات التالية:
- على أسس وظيفية
- وفقًا لمبدأ العمل ؛
- حول العلاقة بين اتجاه دوران المشغلات وحركة تدفق وسيط العمل وموقع أجهزة التحكم.
أرز. 14 عرض بعض أنواع الآلات الهيدروليكية حسب الميزات الوظيفية (GOST 2.782-96 ESKD)
أنواع مختلفة من مضخات أرضية المياه ومعلماتها
تحديد ملصق المضخة

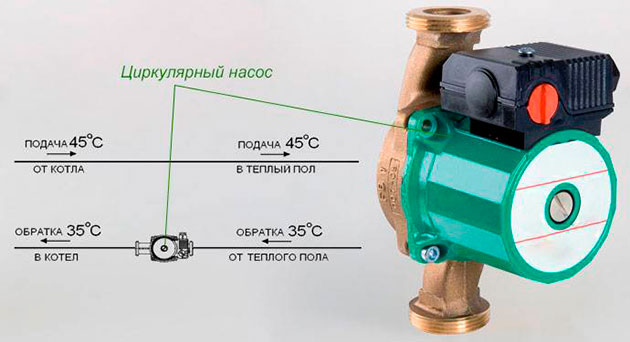

عند اختيار مضخة الدوران لأرضية الماء الدافئ ، يجب أن تعلم أن العلامات الموضوعة عليها مفيدة للغاية. يتم تثبيته مباشرة أسفل اسم النموذج ويبدو مثل رقمين مكتوبين من خلال شرطة. على سبيل المثال: 32-60.
الأول هو حجم الاتصال ، 32 مم (أو 1 "). عادة ، يتم توفير مضخة لأرضية الماء الدافئ كاملة مع صواميل موحدة لتركيبها / تفكيكها. هذا هو حجمهم.
يخبر الثاني عن الارتفاع الذي يمكن للمضخة أن تزود الماء به. في هذه الحالة ، تساوي 6.0 م من الماء. فن. (0.6 ضغط جوي). هناك نماذج مصممة للقيم الأكبر والأصغر للمؤشر المحدد.
يتم اختيار مضخة لقاع الماء مع مراعاة نتائج الحساب الهيدروليكي الأولي لـ CO مع التدفئة تحت الأرضية. يتم تطبيق معلومات حول حجم الحمل عند المعلمات المحددة على جسم المنتج.
تتكون المضخة الخاصة بأرضية الماء الدافئ من ثلاثة أوضاع تبديل تختلف في الأداء (أي كمية السائل الذي تستطيع المضخة ضخه في الساعة).
والثالث هو الأداء الأقصى. في كل من هذه المواضع ، تستهلك المضخة التيار ، ويتم وضع قيمته على اللوحة.
أنواع تصاميم المضخات
من خلال تصميمها ، لا تختلف مضخة الدوران لأرضية الماء الدافئ لأي نموذج عمليًا عن بعضها البعض ، باستثناء المظهر والتحكم. أثبتت المضخات الألمانية المصنعة من قبل Grundpos و Wilo أنها الأكثر موثوقية. هذا الأخير أكثر بأسعار معقولة. تنتمي المضخات المذكورة أعلاه إلى السلسلة المنزلية ، والتي يتم تركيبها في المباني السكنية والمنازل الخاصة.
بالإضافة إلى ذلك ، توجد مضخة لأرضية مائية للاستخدام الصناعي. يتمثل الاختلاف الرئيسي بينهما في أنها مزدوجة ومثبتة ليس بالصواميل ، ولكن بحواف خاصة يتجاوز قطرها 50 مم.
هناك أيضًا نماذج مثل مضخة لأرضية الماء الدافئ مع منظم الحرارة.
تحتوي المضخات الموضوعة كمنتجات تدفئة تحت الأرضية على صمام ثلاثي الاتجاه. عند اختيار هذا الخيار ، يجب ألا يغيب عن البال أن تصميمات الصمامات ليست مكافئة من حيث أدائها. بعضها يحتوي على المؤشر المحدد الذي لا يتجاوز 2.5 متر مكعب في الساعة والذي لا يسمح لهم بالعمل بشكل طبيعي إذا تم وضع الأرضيات على مساحة تزيد عن 50 مترًا مربعًا. بالإضافة إلى ذلك ، فهي غير قابلة للتعديل. لذلك ، لا يمكنك تثبيتها إلا إذا كان لديك مضخة لأرضية ماء دافئ بحجم صغير.
توجد صمامات بأجهزة ضبط يتم التحكم فيها يدويًا ومحرك مؤازر خاص في الوضع التلقائي. يبلغ معدل التدفق 4.0 متر مكعب في الساعة ويعملون في مناطق تصل إلى 150 مترًا مربعًا.
لماذا نحتاج الرسومات والرسوم البيانية
عادةً ، في المنازل الريفية وفي المنازل الفردية في منطقة صغيرة بدون أنظمة تدفئة معقدة مع تدفئة أرضية وعدد كبير من المشعات ، مع عدد صغير من تركيبات السباكة ، يتم تنفيذ تركيب المرافق دون رسومات معيارية خاصة. ومع ذلك ، في هذه الحالة ، فهي ضرورية حتى في شكل مبسط من أجل حساب كمية المواد والتجهيزات والصمامات بشكل صحيح وتحديد التكاليف المالية القادمة. يوفر توفر الرسومات (وثائق التصميم) من منظمات التصميم المتخصصة في موقع العميل المزايا التالية:
عادةً ما يكون وضع المخططات مصحوبًا بحسابات هيدروليكية بواسطة مهندسين مؤهلين باستخدام برامج الكمبيوتر - وهذا يسمح لك باستخدام الاتصالات بأكبر قدر من الكفاءة. عند التسخين ، سيؤدي الحساب الصحيح وتركيب النظام وفقًا للمخطط إلى تقليل تكلفة الوقود لتسخين المبرد. عند إجراء أي نوع من أعمال الإصلاح الوقائي بعد التثبيت ، وفقًا للمخطط ، يمكنك العثور بسرعة على موقع عقدة المشكلة بالإحداثيات الدقيقة
هذا مهم للغاية في حالة حدوث تلف في خط الأنابيب ، أو حدوث كسر لشظايا تحت ذراع التسوية أو الجص على الجدران ، في الأماكن التي يصعب الوصول إليها. أرز
2 خطة إمدادات المياه والصرف الصحي وفقًا لـ GOST 21.601-79 سيساعد وجود وثائق التصميم مع الحسابات الأولية التي طورها المتخصصون في تجنب الأخطاء الجسيمة أثناء تركيب الاتصالات - الاختيار الخاطئ لقطر ومواد خطوط الأنابيب ، وقوة الدوران ومضخات الطرد المركزي ، وزوايا الانحدار غير الصحيحة ، والأسلاك الخاطئة للمبادلات الحرارية للرادياتير وغيرها. سيؤدي تركيب الاتصالات وفقًا لمخططات مطوري المؤسسات المعمارية والإنشائية إلى زيادة راحة المعيشة. مع الحسابات الحرارية الصحيحة ، ستكون درجة الحرارة في المباني السكنية مثالية ، ولن تدخل الروائح من المجاري إلى المنزل ، وستكون أحجام الماء البارد والساخن دائمًا كافية لتلبية احتياجات جميع السكان بشكل كامل ، ولن يكون لخزانات الصرف الصحي ليتم تفريغها كل أسبوع ، لن تتراكم المياه من مصارف مياه الأمطار وهطول الأمطار في الموقع. يعد وجود مخطط أمرًا حيويًا لتنفيذ أعمال التثبيت من قبل متخصصين معينين من منظمات البناء في حالة عدم وجود مالك يعطي التعليمات. أيضًا ، سيسمح لك تنفيذ جميع الأعمال وفقًا للرسومات في حالة حدوث أي مشاكل بالعثور على الجاني في مواجهة البناة أو المطورين. في هذه الحالة ، سيكون لدى العميل أدلة دامغة لتقديم المطالبات المالية.
أرز. 3 أنواع مختلفة من المخططات
كيف يتم تسمية مضخات الدورة الدموية
عادةً ، عند وضع علامات على مضخات الدورة الدموية لأنظمة التدفئة ، يقوم المصنعون بإدخال الخصائص والبيانات الرئيسية التي تجعل من الممكن الحكم على استخدام الأجهزة. ضع في اعتبارك ، باستخدام مثال مضخة Grundfos ، كيفية تسمية هذه الأجهزة.
بمناسبة مضخة الدورة الدموية Grundfos
نوع التحكم
تتوافق الأحرف الأولى مع نوع الجهاز. في حالتنا ، يشير "UP" إلى نوع الدورة الدموية للجهاز. بعد ذلك يأتي تحديد طريقة التحكم. هناك عدة خيارات:
- سرعة المحرك الثابتة
- تبديل السرعة (S) ؛
- التحكم في السرعة بدون خطوات مع محول التردد (E).
من المثير للاهتمام معرفة ذلك. باستخدام محول التردد المدمج ، يمكنك ضبط أي سرعة للمحرك الكهربائي وبالتالي تحديد أداء المضخة الأمثل لنظام معين.
قطر الأنبوب ورأسه
بعد الأحرف الموجودة في وضع العلامات ، توجد أرقام ، يشير أولها إلى القطر الداخلي للفوهات بالمليمترات ، بينما يُظهر الثاني أقصى ضغط بالديسيمترات.
قبل تثبيت الجهاز في خط الأنابيب ، من الضروري مراعاة قطر أنابيب المدخل والمخرج. بالطبع ، بمساعدة مهايئات خاصة ، يمكنك تثبيت الجهاز على أنبوب بحجم مختلف ، ولكن في هذه الحالة لن يكون قادرًا على إعطاء الخصائص التي حددتها الشركة المصنعة ، مما سيقلل بشكل كبير من كفاءة الجهاز.
طول التثبيت
الرقم التالي (الثالث) يشير إلى طول التثبيت بالمليمترات. مثل قطر الفتحات ، يعد هذا المؤشر مهمًا لتثبيت الجهاز في نظام خطوط الأنابيب. إنه مهم بشكل خاص في حالة ربط المضخة ، حيث يلعب كل ملليمتر دورًا حاسمًا.
إن معرفة طول التثبيت يبسط إلى حد كبير عملية إدخال الجهاز
قد تشير الشركات المصنعة المختلفة إلى بيانات إضافية في وضع العلامات على مضخات تدوير التدفئة.والتي يعتبرونها مهمة في اختيار النموذج الصحيح. على سبيل المثال ، نوع الجسم وطريقة توصيل الأنابيب وفئة استهلاك الكهرباء وما إلى ذلك.
النطاق النموذجي لوحدات STsL
في فئة "المضخات" في كتالوج منتجات الشركة ، يمكنك العثور على الوحدات التالية: ASCL ، مضخات STsL 20/24 ، 00A ، مضخة STsL 00 ، STsN 75/70 ، إلخ. لنأخذ في الاعتبار النماذج الأكثر شيوعًا وخصائصها التقنية .
الخصائص الرئيسية
STsL-00 عبارة عن وحدة دوران يسرى ذات مرحلتين ، الأولى توفر شفطًا للماء (البنزين) ، والثانية تخلق الضغط. يتم تثبيت مضخة دوامة الطرد المركزي على شاحنة وقود ، ومنشآت صرف المياه. دفاعة الطرد المركزي STsL-00 للمضخة مصنوعة من الحديد الزهر. يصل الضغط إلى 30 م ، فتيلة ذاتية - 6 م مؤشرات الأداء عالية - 30 متر مكعب / ساعة.
يدور العمود عند 1500 دورة في الدقيقة. يتم استكماله بمخفض على الآلات الزراعية لري الماشية ، وضخ المياه عند إطفاء الحرائق وآلات الري. الغرض من علبة تروس المضخة STsL-00 هو دفع الوحدة من عمود الطاقة لعربة جرار ، مما يزيد من نسبة التروس بمقدار 3.22 مرة.
قطع غيار لمضخة STsL
00A عبارة عن آلية ذات مرحلتين ذاتية التحضير مثبتة على أجهزة إعادة التزود بالوقود ، وهيكل شاحنة صهريج. تم تطوير المضخة الكابولية للتركيب الأفقي في نسختين: الإصدار الأول هو الدوران الأيسر (مثبت على شاحنات ZIL ، GAZ ، جرارات MTZ ، الإصدار الثاني هو الدوران الصحيح للتثبيت على شاحنات KamAZ ، KrAZ). سرعة الدوران 1500 دورة في الدقيقة. التغذية - 21.6 متر مكعب / ساعة ، الضغط - 30 متر ، ارتفاع الشفط 4.5 متر.
يتم تشغيل المضخة بواسطة محرك الآلة (الجرار) ، من خلال مأخذ الطاقة ، ناقل الحركة المتوسط. للتركيب الثابت ، يتم استخدام محرك كهربائي مقاوم للانفجار ، تقترب قوته من 5.5 كيلو واط. مواد تنفيذ دقة التدفق: الجسم مصنوع من الحديد الزهر ، المكره المصنوع من سبائك الألومنيوم ، عجلة الطرد المركزي مصنوعة من الحديد الزهر.
المضخة الكهربائية ذاتية التحضير 1STsL-20-24G عبارة عن جهاز يضخ السوائل المحايدة بلزوجة لا تتجاوز 2 × 10-5 متر مربع. م / ث وقيمة درجة الحرارة - من -40 إلى +50 درجة. يتم تشغيل المضخة 1STsL 20 24G في مناخ معتدل. متاح بالتناوب من اليسار إلى اليمين.
مدة الشفط - 50 ثانية. تختلف الطاقة في حدود 16-24 كيلو واط. الكفاءة - 33٪. طول الرأس - من 45 مترًا عند 1700 دورة في الدقيقة. تصل إلى 54 م بسرعة 1450 دورة في الدقيقة. تغذية - 32-45 متر مكعب / ساعة. يتجاوز ارتفاع فتيلة ذاتية 5 أمتار.
المضخات STsL 20/24 عبارة عن وحدات دوامة أفقية ذات مرحلتين تستخدم لضخ السوائل النظيفة. المرحلة 1 - آلية طرد مركزي ، مزودة بمكره مغلق ، فرع حلزوني من مقطع عرضي دائري. يوفر صفات تجويف عالية. المرحلة 2 - آلية دوامة بعجلة مغلقة ، بالإضافة إلى قناة مفتوحة ، بفضل الضغط العالي.
يتم تجميع المضخة بمحرك كهربائي في جهاز ASCL-20. تعمل في المناخات الاستوائية أو المعتدلة. العرض السائل - 35-45 متر مكعب / دقيقة. الرأس من 45 إلى 54 م ، إرتفاع الفتيلة الذاتية 5.5 م ، قوة المضخة STsL 20/24 هي 15.5-24 كيلو وات. التناوب - "بأمر من المستهلك" ، يسار / يمين. محرك كهربائي. الأعلى. معدل التدفق - 32 متر مكعب / ساعة.
أنواع المخططات
المخطط في وثائق التصميم هو مستند يتم فيه عرض رموز العناصر الرئيسية للاتصالات أو أجزاء من المنتجات والمعدات ، فضلاً عن الاتصال (الاتصال) بينها. السمة المميزة لها مقارنة بالرسومات هي عدم وجود مقياس للصورة والتوافق مع الترتيب المكاني الحقيقي للعناصر.
يتم تنظيم أنواع وأنواع المخططات بواسطة GOST 2.701-84 ، وأشهرها ، والمستخدمة بشكل شائع في بناء المساكن الفردية:
- الكهرباء.
- هيدروليكي.
- طاقة.
- غاز.
- مجموع.
وفقًا للغرض ، يتم تقسيم المخططات إلى الفئات التالية:
الهيكلي. يوضح الرسم التخطيطي الهيكلي أو الكتلة المكونات الرئيسية للمنتج والغرض منها والترابط ، ويكشف عن خوارزمية التشغيل. يتم تصوير أجزاء من النظام أو الأجهزة على أنها منقوشة في مستطيلات أو معينات أو أشكال أخرى ، متصلة بخطوط بأسهم تشير إلى العلاقات.
تم تطويره مبكرًا في تصميم منتج أو نظام ، وهو مفيد لتعلم كيفية عمله.
وظيفي. كشف العمليات التي تحدث في النظام أو منتج معين أو عقده الفردية. إنها ضرورية لتحديد مبدأ التشغيل ، والمعايير الفنية للمنتجات ، ويتم استخدامها في الضبط والتعديل والإصلاح والتحكم في المعلمات المادية لبيئة العمل والمعدات.
أرز. 4 مخططات الصرف الصحي في الرسومات وفقًا لـ GOST 21.601-79 - أمثلة
أساسي
روابط. تُظهر مخططات الأسلاك التوصيلات بين العقد الفردية أو أجزاء الأنظمة ، والمنتجات البسيطة ، والمعدات التقنية المعقدة. إنشاء طرق وطرق لتوصيل عناصر النظام ونقاط الاتصال مع الإشارة إلى نقاط الدخول والخروج للشظايا المرتبطة.
روابط. توضح المخططات اتصال الاتصالات الخارجية والمنتجات والمعدات بأجهزة النظام. كشف نوع التوصيلات مع بيان خصائصها التقنية.
شائعة. إنها تُظهر عُقد النظام الرئيسية والوصلات بينها فيما يتعلق بظروف التثبيت المحددة ، وهي مرتبطة بالأشياء المجهزة من أنواع مختلفة.
المواقع. إنها توضح تحديدًا موضع عقد الاتصال والمعدات المختلفة بالنسبة للأشياء وبعضها البعض ، مما يشير إلى المسافات بوحدات الطول.
يتوافق كل مخطط في الرسم مع علامات العلامات الأبجدية والرقمية الخاصة به ، والتي ينظمها GOST 2.701-84.
من بين القائمة المدرجة ، تعد المخططات التخطيطية الأكثر تعقيدًا وتفصيلاً ، وغالبًا ما تستخدم في تصميم الأنظمة والمعدات المختلفة.
أرز. 5 تعيين المرشح وعناصر الاستخدام العام وفقًا لـ GOST 21.205-93
أهمية العلامة التجارية
تقدم الشركات المصنعة الحديثة للأجهزة الخاصة بتداول المبرد في نظام التدفئة خصائص متطابقة تقريبًا لمنتجاتها. الاختلافات الرئيسية تتعلق بالموثوقية والجهوزية. هذا هو السبب في أن العديد من الخبراء ينصحون بدفع مبالغ زائدة قليلاً وإعطاء الأفضلية لعلامة تجارية مشهورة.
لمعلوماتك. حتى الآن ، تعتبر شركات Grundfos و Willo و Speroni و Wester و Elso-Therm المذكورة أعلاه من أكثر الشركات موثوقية.
بالإضافة إلى ذلك ، هناك عدد كبير من المتغيرات الصينية (المنتجات المقلدة) ، والتي تترك جودتها ، بعبارة ملطفة ، الكثير مما هو مرغوب فيه. بالطبع ، في هذه الحالة ، يمكنك توفير الكثير ، ولكن حتى بائع البضائع لا يستطيع أن يضمن أن العلامات تتطابق مع الخصائص الفعلية لمضخة الدوران.
لا ينبغي أن يجتذب السعر المنخفض ، ولكن يخيف المشتري ، وإلا فسيتعين عليك تذكر مهارات الإصلاح الخاصة بك قريبًا
لتجنب مشاكل تشغيل المضخة ذات الجودة الرديئة ، والتي تسببها المعدات الرخيصة أو أخطاء الحساب أو التثبيت غير الصحيح ، من الأفضل أن تعهد على الفور بتنظيم نظام التدفئة المنزلية للمتخصصين.
1 نظام تدفئة أرضية الماء كيف يعمل
يشتمل النظام على المكونات الإلزامية التالية:
- مصدر الحرارة (المرجل ، رافع التسخين المركزي) ؛
- المبرد (ماء ، مضاد للتجمد ، زيت ، إلخ) ؛
- أنابيب التدفئة
- عازلة؛
- جهاز التحكم والتوزيع ؛
- مضخة الدورة الدموية.
المبرد يدور من خلال شبكة واسعة من خطوط الأنابيب الموجودة على الأرض تحت الطلاء. عادة ما يكون مصدر الحرارة غلاية غازية.
يُسمح باستخدام أرضيات المياه في الشقق المزودة بمصدر حرارة يتم توفيره مركزيًا من خلال الناهض في المنازل التي تحتوي على توزيع تدفئة أفقي لكل شقة على حدة.
مخطط التدفئة تحت البلاط
لغرض التسخين المتساوي للأرضيات ، توضع الأنابيب على مسافة صغيرة بينهما (100-200 مم). عند الجدران ، تُترك المسافة بين الأنابيب أقل من وسط الغرفة. يتم وضع الأنابيب وفقًا لمخططين:
- ثعبان - مرتبط بالتعرج أو المسار المتعرج ؛
- الحلزون - يشبه دوامة.
مثال لحساب قوة المضخة للأرضية الدافئة
إذا كان لديك اتصال موازي
يجب أن يبدأ حساب المضخة للتدفئة الأرضية في هذه الحالة بحساب معدل التدفق الموصى به لكل فرع وتلخيص النتائج.
احسب المبلغ الإجمالي للخسائر في جميع الدوائر (الفروع). سيساعد هذا في تحديد التدفق المستمر في وحدة الخلط. كقاعدة عامة ، تتراوح هذه القيمة من 40٪ إلى 100٪ من إجمالي تكاليف الدائرة. أي ، مع معدل تدفق إجمالي للدوائر يبلغ 15 لترًا / دقيقة ، فإن معدل التدفق للحرارة الواردة سيكون مساويًا لـ 6 - 15 لترًا / دقيقة.
تتأثر قيمتها بما يلي:
- الفرق بين درجة حرارة الإدخال وتلك التي يحددها الرأس الحراري ؛
- فقدان الحرارة الأرضية.
مثال. توفر الغلاية مبردًا مسخنًا حتى 60 درجة. تم ضبط وحدة الخلط على 40 درجة. نحصل على مصروف 40٪. عند التغذية 75 درجة عند العقدة - 40 درجة. الاستهلاك - 25٪.
يجب أن يؤخذ التجاوز (إن وجد) في الاعتبار في الحسابات. ولها تدفق مستمر. لذلك ، نضيف إليها حوالي 6 لتر / دقيقة. في الأنابيب الطويلة ، هناك المزيد من فقدان الحرارة ، مما يؤدي إلى زيادة الرأس الحراري في نقل الحرارة ، ويزيد التدفق وينخفض الضغط.
إذا كان لديك اتصال تسلسلي
يتم حساب المضخة للتدفئة تحت الأرضية في هذه الحالة على النحو التالي. يتم احتساب الاستهلاك الموصى به لجميع الفروع وتلخيص النتائج. تتم مقارنة القيمة الناتجة بالرسم البياني المتاح رقم 3 ، والذي يتم بموجبه تحديد خسارة الرأس.
يمكنك بناء هذا الرسم البياني بنفسك لمضختك. منحنى جميع الموديلات قياسي. بناءً على الضغط الذي تم الحصول عليه ، يتم تحديد طول الأنبوب المطلوب من الجدول.
الخلاصة: يجب أن يكون رأس المضخة وفقًا للرسم البياني الثالث أعلى من فقد الرأس في الطول الكامل لأنابيب الأرضية الممتلئة بمعدل تدفق معروف لكل دائرة. يتم تحديد فقدان الضغط في كل دائرة من الجدول أدناه.
يتم تحديد الرأس الفعلي للمضخة المركبة من الرسم البياني الثالث لتحديد التدفق الكلي لوحدة الخلط المركبة.
من المهم أن تأخذ في الاعتبار معلومات أخرى. في حالة قيامك بسكب مادة مانعة للتجمد أو سائل آخر مشابه في النظام بدلاً من الماء ، فعليك مراعاة الاختلاف في اللزوجة ، والذي يمكن أن يصل إلى 30-50 بالمائة
مما يؤدي إلى تباطؤ أكبر في حركة المبرد عبر الأنابيب. لذلك ، هناك حاجة إلى حسابات أخرى.
في هذه الحالة ، يجب زيادة طاقة المضخة بنسبة 20٪ على الأقل (الخيار ، بنسبة 20٪ تجعل الأنابيب أقصر). السعة الحرارية لمضاد التجمد أقل بحوالي 20٪ من ذلك. الذي يحتوي على الماء. وفقًا لذلك ، ستنقل الحرارة بنفس المقدار أقل.
تصنيف المادة: (مجموع 1 أصوات ، التقييم: 5.00 من 5)
من أجل تثبيت مبرد التسخين المثبت بشكل صحيح وآمن ، من الضروري تحديد المثبتات المطلوبة.
أنواع مختلفة من الشاشات العاكسة للحرارة ومزاياها
بالنظر إلى موضوعات شاشات مشعات التدفئة ، غالبًا ما تعني الشاشات التي تؤدي وظائف الديكور والحماية.
نظام أمن تدفئة منزل خاص
المهمة الرئيسية التي صمم نظام أمن التدفئة المنزلية لحلها هي حماية نظام التدفئة من ظهور احتقان الهواء في الخطوط والضغط المفرط.
قواعد بدء تشغيل مضخات الطرد المركزي
مضخة
لا يمكن إطلاقه دون سابق
الفحص ، الذي ينبغي ، كقاعدة عامة ،
نفذت قبل كل بداية.
في
يجب أن يتحقق التفتيش:
-
متوفرة
هل يوجد شحم في غلاف المحمل. -
لا
ما إذا كان هناك انحشار في المضخة ، والتي يتم فحصها
تحويل العمود بواسطة القابض باليد. -
حسن
ما إذا كان صندوق الحشو محشو.
مربع حشو
يجب أن تكون محشوة بعناية وبشكل متساوٍ
ضعيف تحت
سحب ذلك عند العمل
ضخ الماء من خلال صندوق التعبئة ببطء
مقطر.
تسرب
الماء من خلال صندوق التعبئة يشير إلى الخير
الحشو ، فضلا عن حقيقة أن الهواء يمر
صندوق التعبئة لا يتسرب إلى المضخة.
بعد
بعد التأكد من عمل المضخة ،
من الضروري:
-
أغلق
صمام على خط أنابيب التفريغ ،
ما هو مطلوب لتجنب
المحرك الزائد أثناء
بداية المضخة. -
يصب
السائل في أنبوب الشفط
ومضخة الإسكان. -
شغله
محرك كهربائي. -
بواسطة
الوصول إلى السرعة القصوى
ضخ فتح الصمام قبل الاستلام
الضغط المطلوب (حسب الدلالة
مقياس الضغط على خط أنابيب التفريغ).
ملحوظة:
لا ينصح لتجنب ارتفاع درجة الحرارة
العمل لفترة طويلة مع إغلاق الصمام.
الأنواع الرئيسية للاتصالات الهيدروليكية لمنزل خاص
من أجل أن يصبح المنزل الفردي صالحًا للسكن ، يتم إحضار أنواع مختلفة من الاتصالات إليه ، أهمها: إمدادات المياه والكهرباء والصرف الصحي ، إذا أمكن ، يتم توصيل الغاز من خطوط أنابيب الغاز.
عند وضع المخططات ، يتم تقسيم الأنظمة المنزلية للمنازل الخاصة التي تستخدم المياه بشكل مشروط إلى الفئات التالية:
- تزويد السباكة الداخلية بالماء الساخن والبارد. وتشمل الأنابيب المصنوعة من المعدن والبوليمر ، وصمامات التحكم والإغلاق ، والمرشحات الخشنة والناعمة ، والمعدات والأجهزة الكهربائية ، ومنافذ المياه لتوصيل السباكة.
- الصرف الصحي الداخلي. عقدها الرئيسية هي الناهض ، وخط أنابيب المروحة والتهوية ، بالإضافة إلى خط الأنابيب الممتد من تركيبات السباكة: المراحيض والأحواض والأحواض وأحواض الاستحمام والاستحمام.
- اتصالات نظام التدفئة. يشتمل نظام التسخين الرئيسي على غلاية تسخين ودائرة خط أنابيب تنقل المبرد إلى مشعاع التدفئة أو هي نفسها مبادل حراري في تدفئة أرضية. أيضًا ، يشتمل النظام المغلق على عدد كبير من التركيبات الصحية والمعدات الهيدروليكية - مضخة كهربائية دائرية ، وخزان تمدد ، وثرموستات وفتحات تهوية ، ومقاييس ضغط.
- شبكات المياه الخارجية. في حالة عدم وجود خط أنابيب مركزي ، يتم أخذ المياه من الآبار والآبار. في هذه الحالة ، نظرًا لسهولة تركيب الأنابيب في قيسونات البئر والآبار ، ووضعها تحت الأرض في المنزل ، فإن المخطط ليس مهمًا جدًا ومن الممكن تمامًا الاستغناء عنه.
- عاصفة الاتصالات الخارجية والصرف الصحي. يتم تحويل النفايات السائلة البرازية من منزل فردي في حالة عدم وجود خط صرف صحي مركزي إلى خزانات الصرف الصحي ثم إلى آبار الصرف أو حقول التهوية. عادة ما يتم مد أنابيب الصرف الصحي تحت الأرض وإخراجها من الموقع أو وضعها في حفرة تصريف.
في بعض الحالات ، إذا كانت الأسلاك معقدة للغاية وتم تنفيذ العمل في غياب المالكين ، فقد تكون مخططات مد خطوط الأنابيب الخارجية للصرف الصحي مع الإشارة إلى معلمات الأبعاد مفيدة.
أرز. 6 عرض اتجاهات التدفق وخطوط الاتصال والتنظيم والمحركات
—
تنبيه 1
ÐÐ ± оР· нР° ÑÐµÐ½Ð¸Ñ Ð½Ð ° ÑоÑов . Ð Ð Ð Ð Ð Ð ññññ¼²ñ¶¶¶¶½½½¸¸¸¸¸¸¸¸¸¸¸¸ تشغيل. РРРРРРппР° ÑÐ ° ÑовдР° нной Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ، μÑÐμÑÐμкР° ÑÐμй ÑÐ¾Ñ ÑÑÑ Ð¿Ð¾Ð 'ÑгР»R¾Ð¼.
أ
нР° Ñение нР° ÑоÑÐ ° РРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРРо Ð Ð 3000 оР± /.
أ
нР° Ñение нР° ÑоÑÐ ° Ð ° Ð ½Ð ° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð μñññ
أ
нР° Ñение нР° ÑоÑÐ ° ² ² Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð 'ص. صرتص.
أ
нР° ÑоÑов ЦРР° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð ±) Ð'ðð¾ðμμμμμμμμðμμμμ½½½½ð ½ð½Ð1Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ñ ñ Ð Ð Ð Ð Ð Ð Ð Ð¾Ñ ² м ÑÑ. اللجام. Ð ²) Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ههههههههههههههه ¸¸¸¸¸¸ . Ð Ð Ð Ð Ð Ð Ð ÐμÐ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ² »Ñ.
أ
нР° ÑоÑов ЦРР° Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð ±) Ð'ðð¾ðμμμμμμμμðμμμμ½½½½ð ½ð½Ð1Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ñ ñ Ð Ð Ð Ð Ð Ð Ð Ð¾Ñ ² м ÑÑ. اللجام. Ð ²) Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ههههههههههههههه ¸¸¸¸¸¸ . Ð Ð Ð Ð Ð Ð Ð ÐμÐ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ² »Ñ.
أ
ص оР± оР· нР° Ñение нР° ÑоÑов ÑпмоÑнением ²Ð² ÑÑÑ Ð ± ÑквР° нР° ÑимÐÐµÑ Ð ¥ Ð - (¥¥ Ð - (¥¥ Ð
أ
|
4-8. أ |
ص оР± оР· нР° Ñение нР° ÑоÑÐ ° مقلاع РРРРРРРРРРРРРРРРРРРРРРРРмð Ð μ μ Ð ¼ Ð Ð Ð Ð Ð ¼ Ð Ð Ð Ð ° ÑиÑÑÑ ÑÐ »Ðμ Ð ± Ñкв - коÑÑÑÑμÐ½Ñ Ð ± ÑÑÑоÑоÐ'ноÑÑи، ÑмÐμнÑÑÐμннÑй ² 10 ÑÐ ° Ð · ÑÑгл ÐμннÑй ° »Ñиμ.
أ
|
ÐÐ ± Ñий ²Ð¸Ð´. أ |
ص оР± оР· нР° Ñение нР° ÑоÑÐ °. Ðððð Ðμ Ððñððμк ° ° ммÐμðÐμμºººººðððμºººº Ðμμнððððμμðððððððð50505050 ÐðÐððо оР· 69) ¸Ðµ RÐСР¢ Ð °. ÑÐ ° Ð ± Ð ". 2.2.
أ
|
ÐððððÐðÐð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ° Ð Ð ñð¸ðððð | | | | ððð¿¿¿¿¿¿¿ð¿¿¿¿¿¿¿¿¿¿¿¿ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð أ |
ص оР± оР· нР° Ñение нР° ÑоÑÐ ° вÑодÑÑÑдÐдÐе
أ
ص оР± оР· нР° Ñение нР° ÑоÑÐ ° вÑодÑÑÑдÐдÐе
أ
ص оР± оР· нР° Ñение нР° ÑоÑÐ ° ² ²ñðððñññññññññ²¸ñññμññвÐðÐðнμÐðвÐðÐðнÐμÐðÐ Ðð ° ÐðÐμÐμÐμÐμÐμÐμðÐμ ññμμμ½½ ² ² 25 α Ð · Ð ± ÑквР° - Ñип нР° ÑоÑÐ ° ؛ Ðμ Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð Ð ñ Ð Ð Ð ² ² 10 α Ð 10 ñÐ ° ñ³³³³³³¹ ....
أ
تعليم مضخات الطرد المركزي
تنتج الصناعة عددًا كبيرًا من أنواع مختلفة من مضخات الطرد المركزي. في المصانع ، يمكن إنتاجها بكميات كبيرة أو بأوامر شخصية.هناك عدد كبير من المضخات قيد التشغيل ، وتم تمييزها وفقًا للوثائق التنظيمية القديمة. نعطي العلامات - المضخات القديمة والجديدة.
يجب أن تكون العلامات المميزة لمضخات الطرد المركزي معروفة عند تصميم وحدة الضخ ، أثناء تشغيل وحدة الضخ ، عند تعطل المضخة واستبدالها بأخرى جديدة ، إلخ. حاليًا ، لا توجد منهجية موحدة لوضع العلامات. عند وضع العلامات ، يتم استخدام الأحرف الكبيرة ومجموعة من الأحرف الكبيرة والأحرف الصغيرة والأرقام ومجموعة من الأرقام. العلامات التجارية السابقة لمضخات الطرد المركزي ، على سبيل المثال ، تضمنت: - الأرقام التي تشير إلى قطر أنبوب المدخل بالملم ، مخفضة بمقدار 25 مرة وتقريبًا ؛ - أحرف صغيرة تشير إلى نوع المضخة ؛ - الأرقام بعد الأحرف والواصلة ، التي تشير إلى عامل السرعة ns ، مخفضة بمقدار 10 مرات ؛ - أرقام بعد علامة الضرب تشير إلى عدد المراحل في مضخات الطرد المركزي متعددة المراحل.
دعنا نعطي أمثلة. المضخة 4K-6 عبارة عن مضخة ناتئ ، قطر أنبوب الامتصاص للمضخة 100 مم ، عامل السرعة ns = 60. المضخة 10M-8x6 عبارة عن مضخة متعددة المراحل ، قطر أنبوب الامتصاص 250 مم ، عامل السرعة ns = 80 ، عدد المراحل 6. مضخة 12D -13 - مضخة طرد مركزي على الوجهين من النوع D ، قطر أنبوب الامتصاص 300 مم ، معامل السرعة ns = 130.
لضخ المياه الوحشية كيميائيًا ، يتم استخدام المضخات ، والتي تصنع أجسام العمل منها من مواد مقاومة لتأثيرات المياه التي يتم ضخها. بالنسبة لهذا النوع من المضخات ، يتم استخدام تسميات الحروف التالية: X - وحدة كيميائية على رف منفصل ؛ AX - ناتئ كيميائي لضخ المياه مع شوائب صلبة ؛ HG - قطعة واحدة كيميائية محكمة الغلق بمحرك كهربائي ؛ HP - غاطسة كيميائية ؛ HPA - غاطسة كيميائية لضخ المياه مع شوائب صلبة ؛ الفينول الخماسي الكلور - مادة كيميائية مغمورة مع دعامات. على سبيل المثال ، 4X-6E-1 عبارة عن مضخة كيميائية طرد مركزي ، بمرحلة واحدة ، مع أجزاء في جزء التدفق للمضخة مصنوعة من فولاذ الكروم والنيكل والموليبدينوم ، قطر أنبوب الامتصاص 100 مم ، معامل السرعة ns = 60.
عند وضع علامات على مضخات الطرد المركزي ، سيتم قريبًا استخدام التسميات التالية: أحرف صغيرة تشير إلى نوع المضخة ؛ الأرقام بعد الأحرف التي تشير إلى تدفق المضخة Q ، m3 / h ؛ الأرقام بعد الشرطة المائلة أو بعد الواصلة ، تشير إلى رأس المضخة H ، m. على سبيل المثال ، مضخة K20 / 30 عبارة عن مضخة طرد مركزي ناتئ بتدفق Q = 20 m3 / h ، رأس H = 30 m.
في وضع علامات على مضخات الطرد المركزي ، يتم استخدام الأحرف الكبيرة التالية ومجموعاتها في كثير من الأحيان: K - ناتئ ، N - زيت ، KM - ناتئ أحادي الكتلة ، TsN - طرد مركزي ، CNS - طرد مركزي ، PTSN - طرد مركزي للطعام ، PE - مغذي ، Ks - مكثف ، F - برازي ، SM - برازي ، D - مدخل أفقي على الوجهين ، V - عمودي ، ETsV - طرد مركزي لرفع المياه ، مدفوع بمحرك كهربائي ، إلخ.
تشير الأحرف الصغيرة إلى ما يلي: B - الضغط العالي ، C - الضغط المتوسط ، X - الكيميائي ، A - الخيار الأول لقلب المكره ، B - الخيار الثاني لقلب المكره ، إلخ.
يمكن توصيل مضخة الطرد المركزي بأنواع مختلفة من المحركات الكهربائية ، على سبيل المثال ، يمكن توصيل مضخة K20 / 30 بأربعة أنواع من المحركات الكهربائية. يمكن العثور على مسألة تعليم المحركات الكهربائية في الأدبيات الخاصة بالمضخات. لا يمكن حل مشكلة وضع العلامات على مضخات الطرد المركزي التي تصنعها شركات من دول مختلفة إلا بعد التعرف على الوثائق التنظيمية لهذه الشركات. وبالتالي ، يمكن إجراء فك ترميز علامات المضخة (وحدة الضخ) باستخدام جواز سفر المضخة (وحدة الضخ) ، و GOST المقابل والأدب الخاص.
الموضوع: مضخات صناعية | العلامات: مضخة ، مضخة ، مضخات
