تعريف المبادل الحراري ، الجهاز ، إيجابيات وسلبيات. المراجل ذات المبادل الحراري الحراري

متى يجب تنظيف الغلاية

كقاعدة عامة ، هذه 3 حالات:

• التنظيف الوقائي للغلاية كل سنتين وبأقل التكاليف.
• يتم التنظيف لأن المبادل الحراري ملوث برواسب السخام والجير. في الوقت نفسه ، تنخفض كفاءة التدفئة وتسخين المياه. يمكنك الاتصال بالمعالج ، ولكن خيار التنظيف الذاتي ممكن أيضًا.
• فشل مولد الحرارة. لسوء الحظ ، فإن هذا الوضع ليس نادرًا في ذروة موسم التدفئة. اتصل بفني لإصلاح المشكلة. كما أنه ينظف المبادل الحراري من السخام.

كما ترى ، فإن السيناريوهين الأخيرين غير جذابين لأصحاب المنزل. ترتبط بتكاليف إضافية وعدم الراحة. من المستحيل الاستغناء عن سيد حتى لو تم استخدام غلاية من نوع التكثيف مع موقد ذو تصميم خاص لتدفئة الفضاء. من غير المرغوب فيه إصلاح هذه المعدات المعقدة بنفسك. الاستثناء من هذه القاعدة هو إذا كنت ضليعًا في هذه التقنية.

معايير الاختيار

يتمثل الاختلاف الأول بين غلايات الغاز في أنه ، كما تظهر نظرة عامة كاملة على غلايات تسخين الغاز ، توجد غلايات بغرفة احتراق من النوع المفتوح ، وهناك غرفة مغلقة من النوع. في الغلايات ذات غرفة الاحتراق المفتوحة ، يتم إلقاء منتجات الاحتراق في المدخنة بسبب المسودة الموجودة فيها. يتم أخذ الأكسجين ، الذي بدونه تكون عملية الاحتراق مستحيلة ، من الغرفة التي يوجد بها المرجل. قبل اختيار غلاية تسخين الغاز ، تجدر الإشارة إلى أنه لا يمكن تركيب غلاية ذات حجرة مفتوحة إلا في غرفة بها تهوية جيدة.

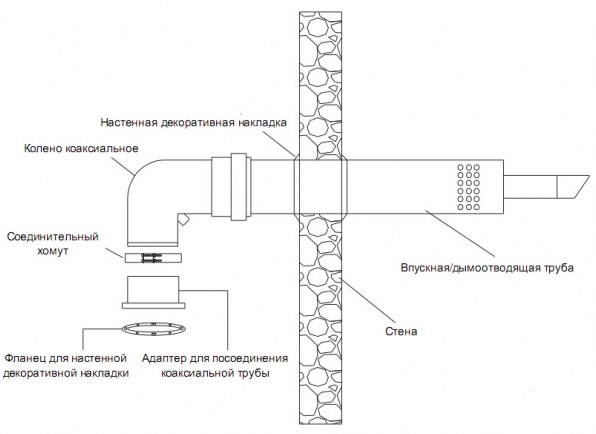

المدخنة المحورية عبارة عن تصميم أنبوب في أنبوب. يدخل الهواء النقي عبر الأنبوب الخارجي للمدخنة ، ويتم إطلاق غازات العادم عبر الأنبوب الداخلي. عند اختيار غلاية تسخين الغاز ، يجب أن تدرك أنه في حالة الغلايات ذات غرفة الاحتراق المغلقة ، يأتي الهواء من الشارع ، لذلك يمكن تركيب مثل هذا المرجل حتى في غرفة غير مهواة.

بناءً على معيار مثل إزالة غازات العادم ، يمكن تقسيم نماذج غلايات تسخين الغاز إلى الأنواع التالية: الحاجز والمدخنة والشاحن التوربيني.

• المرجل الحاجز عبارة عن وحدة بها غرفة احتراق مغلقة يتم فيها إطلاق غازات العادم بشكل طبيعي.
• غلاية المدخنة عبارة عن وحدة بها غرفة احتراق مفتوحة.
• المرجل التوربيني - عبارة عن غلاية بغرفة احتراق مغلقة.

يتم فرض انبعاث غازات العادم في هذه الغلايات. من أجل انبعاث غازات العادم ، تم تجهيز غلايات التدفئة التي تعمل بالغاز بمروحة مدمجة.

كيف يعمل المبادل الحراري الحراري؟

تتميز أوضاع التشغيل للتدفئة وإمدادات المياه الساخنة بعدة اختلافات. في الحالة الأولى ، يحدث التسخين القياسي للمياه في عملية احتراق الغاز - إذا كنا نتحدث عن نفس غلايات الغاز ، على سبيل المثال. أي ، في وضع التسخين ، يتم تسخين الناقل الحراري مباشرةً ، والذي يدور بعد ذلك على طول دائرته. بالنسبة لوضع التشغيل في تنسيق DHW ، فهذه الوظيفة ثانوية إلى حد ما. يتم أيضًا التسخين الأساسي لسائل التبريد ، ويتم نقل الحرارة منه بالفعل إلى أقسام بها ماء مخصص لإمداد الماء الساخن. في هذه الحالة ، لا يتم توزيع الماء للتدفئة من خلال الدوائر المقابلة - يبقى في قسمه. بالنسبة لجميع الغلايات الحرارية تقريبًا ، يتم تطبيق قاعدة واحدة - يمكن أن تعمل دائرة واحدة فقط من الدائرتين في نفس الوقت. لا يُسمح بالتداول المتزامن للمياه للتدفئة والماء الساخن.

كيفية تنظيف غلاية الغاز من إجراء المقياس

لا تحتاج إلى أي أدوات خاصة لتفكيك وحدة التدفئة في المنزل. يكفي وجود مجموعة من الحرفيين المنزليين بالزردية ومفكات البراغي والمفاتيح.

خوارزمية الإجراءات التي تسمح لك بتنظيف المبادل الحراري لغلاية الغاز بشكل فعال هي كما يلي:

• افصل جميع الأسلاك عن صمام الغاز.
• قم بإزالة المزدوجة الحرارية من غرفة الاحتراق. وهي متصلة بصمام الغاز بأنبوب شعري.
• افصل أنبوب إمداد الغاز.
• قم بإزالة الصواميل الأربعة التي تثبت لوحة الموقد في مكانها.

• الآن حان دور المبادل الحراري. للوصول إليه ، قم بإزالة الغطاء العلوي للغلاية ، وافصل المدخنة ومستشعر السحب.
• بعد ذلك ، قم بإزالة العزل بعناية ، ثم قم بفك البراغي التي تثبت الغطاء وإزالته.
• تحت الغلاف يوجد مبادل حراري. قم بإزالة المضربات منه.
• يمكن تنظيف المضخات الفولاذية باستخدام فرشاة معدنية. ويمكن تنظيف المبادل الحراري نفسه بأدوات بسيطة مصنوعة يدويًا ، وفقًا لأبعاد أنابيب النار.

• بعد التنظيف ، ضع علامة على أسطح المبادل الحراري بفرشاة مثبتة ببراغي في المقبض.
• المرحلة الأخيرة من التنظيف هي تنظيف القاع من السخام الذي انهار أثناء تنظيف أنبوب الدخان.

معلومات عامة عن المبادل الحراري الحراري

توفر المبادلات الحرارية الكلاسيكية للغلايات فصل غرف التدفئة. أي أن غرفة واحدة مخصصة لخدمة دوائر التدفئة - كقاعدة عامة ، الغرفة الرئيسية ، ولإمداد الماء الساخن - المبرد الثانوي. يتمتع هذا التصميم بالعديد من المزايا ، ومع ذلك ، على خلفية غرف التدفئة المدمجة ، تصبح نقاط ضعفها واضحة. في هذه الحالة ، سيكون من الخطأ الافتراض أنه في الحالة الثانية يكون الماء مختلطًا - مثل هذا المبدأ لا يسمح أيضًا بمبادل حراري حراري. ما هو من حيث نهج صيانة المياه؟ هذه هي نفس معدات الرادياتير ، ولكن مع مبيت مشترك ، والذي يحتوي على كلا الغرفتين لتسخين المبرد ومقصورات لإعداد المياه المنزلية. في الأنظمة الحجرية ، ينطبق أيضًا مبدأ فصل مناطق الخدمة لبيئات مختلفة ، ولكن هذا ينطبق بشكل خاص على الترسيم الداخلي للغرف. بينما يحتوي المبادل الحراري المقسم القياسي في البداية على غرفتين مختلفتين.

مزايا الركام الحجري

تمتد مزايا المبادلات الحرارية ذات الكتلة الواحدة إلى كفاءة التسخين على هذا النحو وراحة التحكم ، ناهيك عن الموثوقية العالية للوحدات. بالنسبة للكفاءة ، تعمل المشعات الحرارية مع معامل فقد حرارة أقل. إذا كان النظام المقسم إلى كتلتين يتطلب تسخين كتلتين ، في هذه الحالة تتم خدمة ملء جسم واحد - وفقًا لذلك ، تزداد كمية الحرارة المتولدة. من حيث التحكم ، يكون المبادل الحراري الحراري أكثر ربحية لنفس السبب. تسترشد منظمات الحرارة بمؤشرات كتلة صلبة واحدة ، مما يؤثر على دقة البيانات التي تم الحصول عليها. تتحقق الموثوقية ، بدورها ، من خلال تقليل البنية التحتية المتصلة - في الواقع ، لا يلزم سوى اتصال بين المبادل الحراري وقنوات الإمداد.

أنواع غلايات الغاز

وفقًا لمبدأ التشغيل ، تنقسم غلايات الغاز إلى مجموعتين:

1. الحمل.
2. تركيز.

تعتبر المجموعة الأولى من الغلايات من المعدات التقليدية التي تنتج التدفئة عن طريق احتراق الغاز ، بينما يترك جزء من الحرارة مع نفايات المداخن. مبدأ تشغيل مثل هذا المرجل بسيط ومفهوم والسعر منخفض نسبيًا.

تم تطوير النوع الثاني من الغلايات وفقًا لتقنيات جديدة ، مما يجعل من الممكن استخدام حرارة احتراق الغاز بشكل كامل. هذا يسمح لك بالحصول على كفاءة أعلى بحوالي 15-20 بالمائة من نموذج الحمل الحراري.وهذا يعني توفير الوقود المقابل والحصول على حرارة أرخص. ومع ذلك ، فهو أعلى بكثير من الحمل الحراري.

تعمل العديد من الشركات الأوروبية والعالمية في تطوير وإنتاج غلايات الغاز. تم تجهيز جميع الطرز الحديثة تقريبًا بنظام حماية آلي موثوق به لا يتطلب تحكمًا يدويًا ، وهو المسؤول عن توفير الوقود والحفاظ على درجة الحرارة في وضع معين. النماذج المجهزة بجهاز تحكم في ضغط الغاز مضمونة ضد ارتفاع درجة الحرارة والحريق وغيرها من الأعطال المماثلة ، حيث ستوقف على الفور إمداد الغاز في حالة انخفاض الضغط أو تسرب الوقود أو انقراض اللهب.

2013-01-23
10 529

في العديد من غلايات الغاز الأوروبية ، يتم تركيب مبادل حراري حراري. إذا حكمنا من خلال تأكيدات الشركات المصنعة ، فإن هذا يقلل من تكلفة الإنتاج ولا يؤثر عمليًا على نقل الحرارة وكفاءة معدات التدفئة.

على الإنترنت ، على العكس من ذلك ، يمكنك العثور على العديد من المقالات التي تحذر من شراء غلايات بمبادل حراري حراري. لمعرفة أين تكمن الحقيقة ، تحتاج إلى التعرف على ميزات التصميم وتشغيل الجهاز.

المبادلات الحرارية الثانوية

غلاية تدفئة منزل بمبادل حراري ثانوي عبارة عن جهاز به ألواح من الفولاذ المقاوم للصدأ متصلة ببعضها البعض. يتم تركيب هذه المبادلات الحرارية في غلايات Linea و Mini kW و Major kW و Micra 2. يفكر هؤلاء المصنّعون في أصغر التفاصيل قبل أن يقرروا كيفية صنع غلاية التدفئة. يتم إنتاج هذه الغلايات بمساحة كبيرة للتبادل الحراري ، مع موصلية حرارية عالية للألواح ، مما يضمن نقل الحرارة اللازم حتى عند معدل تدفق سائل التبريد العالي. نظرًا لمعدل التدفق ، يمكن لمثل هذا المبادل الحراري "التباهي" بغياب أملاح الصلابة المختلفة على جدرانه.

تختلف ميزات تصميم مبادلات الماء الساخن للوحة في اتجاه تدفقات الماء البارد وحامل الحرارة مباشرة تجاه بعضهما البعض. تعتمد قوة مثل هذا المبادل الحراري فقط على عدد اللوحات المترابطة. كلما زاد عددهم ، زادت الطاقة وزادت مساحة التبادل الحراري.

من الناحية الهيكلية ، فإن هذه المبادلات الحرارية عبارة عن أنابيب متحدة المحور (أي أنبوب يقع في آخر) ، يتم لحام زعانف المبادل الحراري على سطحها - ألواح نحاسية خاصة.

الأنبوب الداخلي مخصص للماء الساخن المنزلي ، والأنبوب الخارجي مخصص للناقل الحراري في نظام التدفئة. عند التشغيل في وضع التسخين ، يتم نقل الحرارة من الغازات القابلة للاحتراق مباشرة إلى المبرد. عندما تعمل الغلاية في وضع DHW ، يتم نقل حرارة الغازات القابلة للاحتراق مبدئيًا إلى المبرد ، وبعد ذلك فقط إلى دائرة DHW. هذا يوقف الدورة الدموية في دائرة التسخين.

عيب هذا المبادل الحراري واحد. في وضع الماء الساخن ، يكون نقل الحرارة محدودًا نوعًا ما. لذلك ، فإن كمية الماء الساخن المحضر تكون أيضًا أقل قليلاً من تلك الموجودة في الغلايات التي يوجد فيها مبادلان حراريان في وقت واحد.

في الختام ، يجدر قول بضع كلمات عن المبادلات الحرارية التي تتميز بزيادة السعة. يتم تركيبها في غلايات أصلية من فئة VIP - على سبيل المثال ، مثل Eura. حسب التصميم ، فهي عبارة عن غلايات سعتها ستة لترات ، توجد بداخلها ملفات نحاسية في جميع أنحاء الحجم تقريبًا. غالبًا ما تسمى هذه المبادلات الحرارية أيضًا بالغلايات الصغيرة.

تمر دائرة DHW عبر جدران مثل هذا المرجل الصغير ، وتعمل دائرة التبريد على طول الملف. ميزة هذا المبادل الحراري هي أنه نظرًا للحجم الكبير من المبرد في المبادل الحراري ، عندما يتغير معدل التدفق ودرجة حرارة ماء DHW ، تبدأ نبضات درجة حرارة الماء في التلاشي مباشرة عند مخرج الغلاية.باختصار ، يتم توفير الماء الساخن (بدرجة حرارة ثابتة) باستمرار عند المنفذ ، بغض النظر عن التغيرات في ضغط الماء وتقلبات درجة الحرارة عند المدخل. بالإضافة إلى ذلك ، تتيح لك المبادلات الحرارية ذات السعة المتزايدة استخدام الوظيفة المسماة "البدء السريع" ، والتي توفر الماء الساخن فورًا بعد تشغيل الصنبور.

يُسمح باستخدام المواد فقط في حالة وجود رابط مفهرس للصفحة التي تحتوي على المادة.

الجهاز الهيكلي

الآن من المفيد فهم ميزات تصميم المشعات الحرارية ، والتي تسمح لها بتسخين وسائط مختلفة بشكل منفصل. يميز المتخصصون هذه الهياكل بمفهوم "الأنبوب في الأنبوب" أو "القسم في القسم". إذا افترض مبادل حراري تقليدي مجموعة من الأنابيب ذات مكانة مجوفة ، فإن الجهاز الحراري يتميز بالتقسيم الداخلي إلى عدة أقسام - وهي مناطق يتم فيها تدوير الماء الساخن والتدفئة بدون خلط. ووفقًا للمخطط الكلاسيكي ، يتم أيضًا توصيل ألواح الزعانف النحاسية بالأنابيب ، مما يزيد من معامل نقل الحرارة. من الواضح ، اعتمادًا على طريقة الدمج في الجهاز المستهدف ، سيتم أيضًا توفير ميزات تصميم أخرى للرادياتير. على وجه الخصوص ، يتم توجيه تصميم المبادل الحراري الحراري لغلاية الغاز نحو التسخين بواسطة الموقد ، بحيث يمكن للجسم توفير طبقات حماية إضافية. يجب على جميع المبادلات الحرارية توفير وسائل لضمان السلامة ضد قصر دوائر التيار الكهربائي. نظرًا لأنه يمكن ربط الدوائر بخطوط المرافق الأخرى ، فإن التأريض ووجود الصمامات في محطات الغلايات إلزامي أيضًا.

كيف يعمل المبادل الحراري من النوع الحجري؟

مبدأ تشغيل المرجل بمبادل حراري من النوع الحراري هو كما يلي:

• تقوم الألواح بتجميع الحرارة وتسخين الأنابيب مع وجود سائل التبريد فيها. الدائرة الأولى ، الأنبوب الرئيسي للمبادل الحراري ، مصممة لضخ السائل لنظام التدفئة ، والثانية (على شكل دالتون) ، للمياه الساخنة.
• تكون خوارزمية تشغيل الغلاية على النحو التالي - حتى يتم فتح صنبور الماء الساخن ، يدور فقط الناقل الحراري لنظام التدفئة من خلال المبادل الحراري. بمجرد الحاجة إلى DHW ، يتم إيقاف التسخين للتدفئة مؤقتًا.

اتضح أن غلايات الغاز ذات الدائرة المزدوجة ذات التصميم الحراري للمبادل الحراري تعمل على مبدأ التسخين البديل لنظام التدفئة والماء الساخن ، مما يسمح باستخدام أكثر دقة للحرارة الواردة من الموقد.

تعتمد مدة خدمة المبادل الحراري على عدة عوامل: التركيب الكيميائي للماء لإمداد الماء الساخن ، وسمك الجدار الذي تحدده الشركة المصنعة. نقطة الضعف وفي نفس الوقت من عيوب المبادلات الحرارية الحرارية هي القابلية للترسيب داخل جدران المبادل الحراري.

سيستمر المولد الحراري المزود بمبادلين حراريين منفصلين في العمل لتسخين المبرد بعد تضخم دائرة DHW. لا يوفر جهاز المبادل الحراري الحراري لغلاية الغاز مثل هذه الفرصة. بعد نمو الدائرة ، يتوقف تشغيل المرجل تمامًا.

كيف وكيف تغسل مبادل حراري بتصميم حجري

هناك عدة طرق للتدفق:

• أبسط طريقة في المنزل هي ملء الغلاية بسائل التنظيف وتمريره عبر الدائرة ، باستخدام مضخة معززة تولد ضغطًا. تستغرق العملية من 15 إلى 20 دقيقة ولا تتطلب تفكيك الغلاية ، ومن عيوب الإصلاح بنفسك أن بعض الأدوات المستخدمة عدوانية ويؤدي الأداء غير السليم للإجراء غالبًا إلى فقدان إحكام المبادل الحراري. يعد التخلص من التسرب بين الدوائر مشكلة كبيرة. عطل يؤدي إلى الحاجة إلى استبدال المبادل الحراري.
• في مركز الخدمة - أفضل خيار خدمة يسمح لك بإطالة عمر الغلاية ومنع فشلها المبكر. يتم استخدام المواد الكيميائية العدوانية أثناء الخدمة فقط إذا لم يكن من الممكن استعادة الإنتاجية بطرق أكثر ليونة.

هناك العديد من الوصفات الأخرى لغسل المبادل الحراري: استخدام حمض الأسيتيك أو حمض الستريك ، إلخ. الأساليب الشعبية غير فعالة ولا تحقق فوائد كبيرة.

ما هو أفضل مبادل حراري - منفصل أم ثنائي

اثنان من المبادلات الحرارية التي تعمل على الماء الساخن وبشكل منفصل للتدفئة أكبر في القطر ، لذلك فهي تنمو لفترة أطول وتكون أقل عرضة لترسب الكالسيوم على الجدران.

عند الاختيار بين مبادل حراري منفصل أو مبادل حراري ، يتم أخذ عامل آخر في الاعتبار. تكلفة أحدث جهاز أقل بكثير. في المتوسط ​​، ينخفض ​​سعر الغلاية بمقدار الثلث تقريبًا. التكلفة المنخفضة هي الميزة الرئيسية للمبادل الحراري من النوع الحراري.

إذا تم تنظيف المبادل الحراري بانتظام ، وتم تركيب نظام ترشيح ومعالجة المياه لتغذية نظام التسخين وإمدادات المياه ، فإن الغلاية الحرارية ستدوم بما لا يقل عن نظير بدائرتين منفصلتين.

غلايات على مبادلات حرارية حرارية

أصبح استخدام المشعات الحجرية في محطات الغلايات أكثر انتشارًا. في كثير من الأحيان ، يقوم كبار المصنعين أنفسهم بتطوير تصميمات النماذج باستخدام مكوناتهم الخاصة ، بما في ذلك المبادلات الحرارية. تعتبر شركة Immergas واحدة من الشركات الرائدة في هذا المجال ، والتي تقدم غلايات ذات 6 أنابيب مبادلات حرارية. يعتبر هذا التصميم ميزة إضافية مقارنة بمبادلات حرارية ذات 4 و 5 أنابيب لأن القسم الممتد يمكن أن يقع بالقرب من لهب الموقد. ومع ذلك ، من الضروري مراعاة الطاقة الحرارية التي ستوفرها الغلاية. مبدأ التشغيل الحجري في هذه الحالة قادر على توفير حوالي 24 كيلوواط ، وقد يكون هذا مفرطًا بالنسبة للمنازل الخاصة والبيوت الريفية الكبيرة. تقوم شركات Vaillant و Navien و Protherm أيضًا بتطوير وحدات حرارية. تتميز منتجات هؤلاء المصنّعين ليس فقط بالتصميم الحديث ، ولكن أيضًا بالوظائف. يسعى المهندسون إلى تزويد النماذج بالقدرة على ضبط اللهب بسلاسة ، وخيار تبريد المبادل الحراري ، وما إلى ذلك.

عيوب في التصميم

العيب الرئيسي للتصميم الحراري هو التقييد عند العمل بالسوائل المشبعة بالأملاح. في هذا السياق ، يمكن للمرء أن يلاحظ النقص في العلبة أحادية الكتلة والدوائر المحورية بالداخل ، والتي يتم تغطيتها بسرعة بالمقياس. بالإضافة إلى ذلك ، فإن المبادل الحراري الحراري غير قادر على توفير نفس الأداء كما هو الحال في المشعات المنقسمة. ينطبق هذا تحديدًا على إمداد الماء الساخن ، حيث أن التصميم نفسه يتضمن حجمًا أصغر من المياه المخدومة لمثل هذه المهام.

تحظى غلايات الغاز بشعبية كبيرة بين المستهلكين نظرًا لصغر حجمها وسهولة تركيبها وسعرها المعقول. وتجدر الإشارة إلى سهولة تشغيل هذا الجهاز وتوافر الوقود لضمان عمل المرجل. يعرض متجرنا شراء أي طراز من مجموعة واسعة من غلايات الغاز مع مجموعة متنوعة من الخصائص.

يمكن تركيب غلايات الغاز بطريقتين:

تصاعد الأرضية
الجدار تصاعد.

يحتوي الخيار الأول على أحجام ووزن أكبر ، كقاعدة عامة ، بسبب المبادل الحراري المصبوب. يُنصح باستخدام مثل هذا المرجل في المنازل الخاصة ، حيث يمكن تجهيز مساحة مكتب منفصلة تحتها.

المرجل المثبت على الحائط عبارة عن جهاز مدمج يتناسب تمامًا مع داخل المطبخ والحمام (إذا كان هناك نافذة). نظرًا للمستوى العالي من التصميم الحديث ، سيبدو هذا المرجل بشكل متناغم في أي بيئة نمطية.

وفقًا للغرض وقوة التشغيل ، يمكن أن تكون غلاية الغاز ذات دائرة مفردة أو دائرة مزدوجة أو مرحلة واحدة أو مرحلتين ، أي تعمل في وضع أو وضعين. يتم استخدام المرجل أحادي الدائرة فقط للتدفئة ، ولكن.
